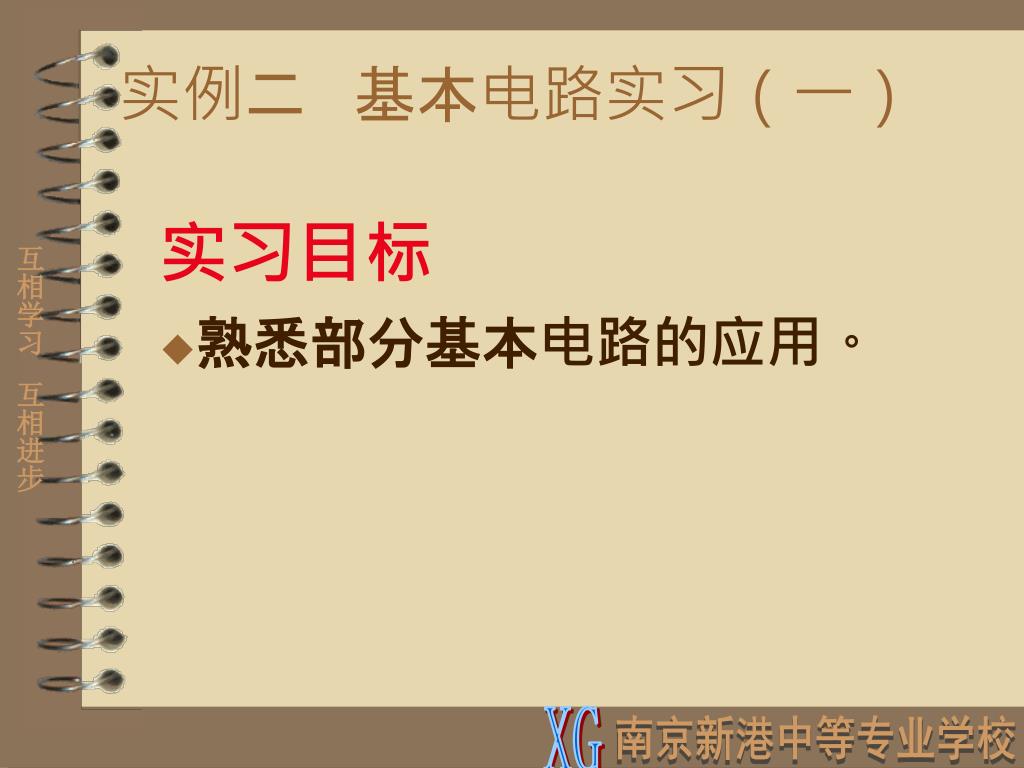

  1. 实例二 基本电路实习（一） 实习目标 熟悉部分基本电路的应用。

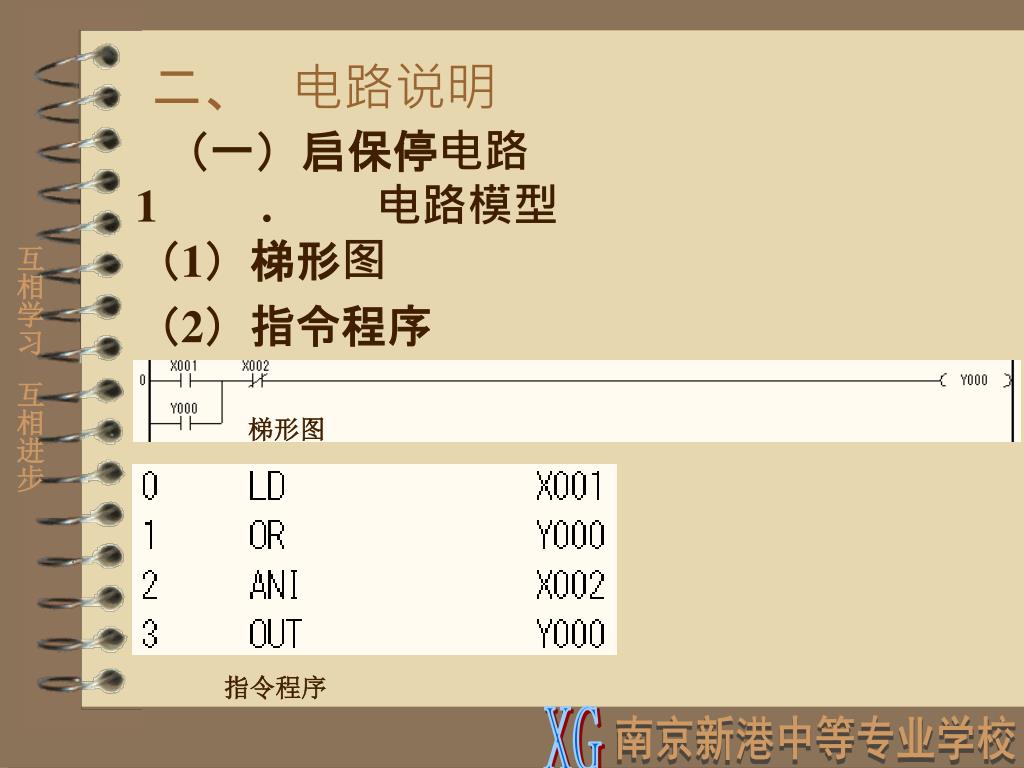

  2. 二、 电路说明 （一）启保停电路1.电路模型（1）梯形图 （2）指令程序 梯形图 指令程序

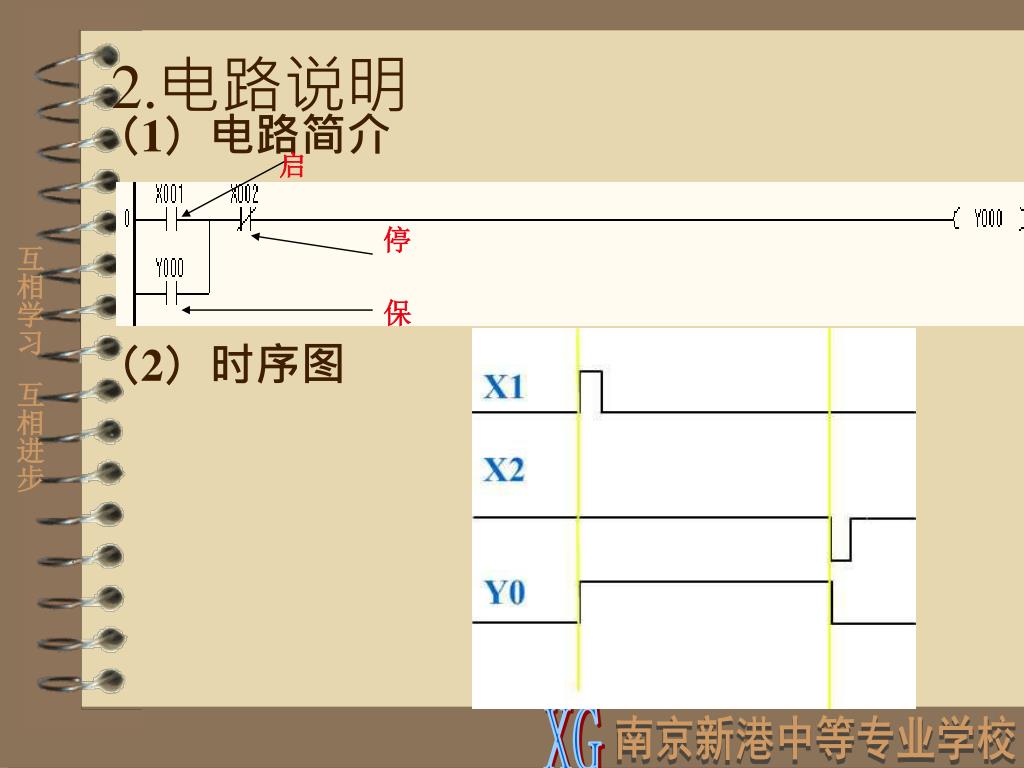

  3. 启 停 保 2.电路说明 （1）电路简介 （2）时序图

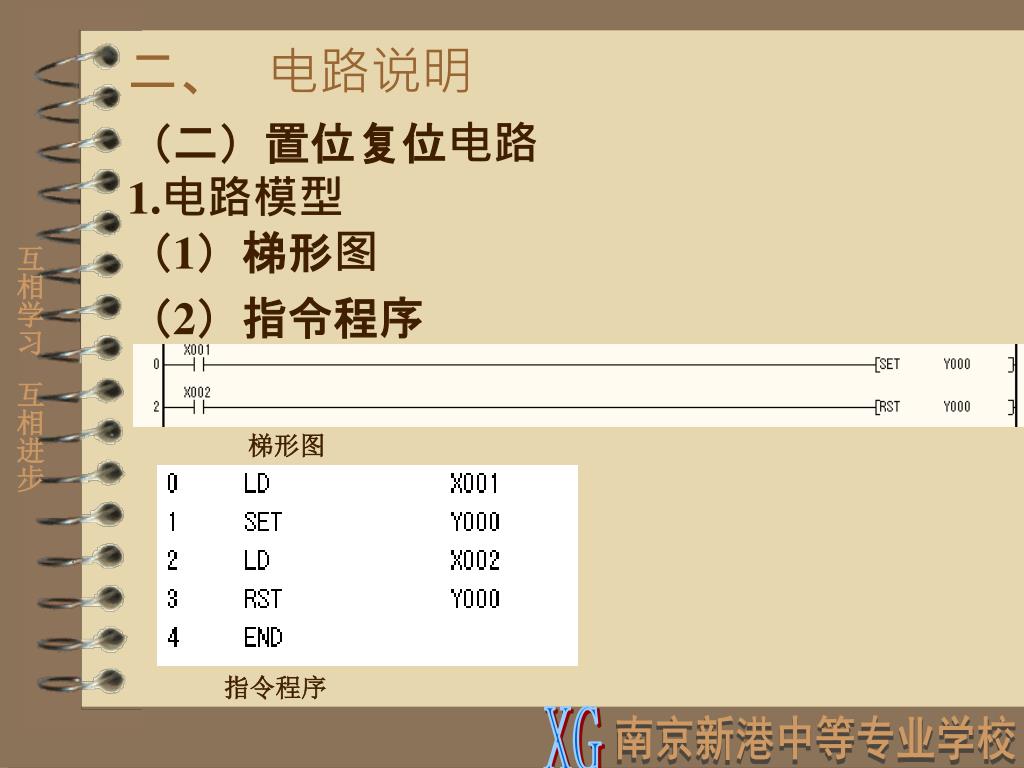

  4. 二、 电路说明 （二）置位复位电路1.电路模型（1）梯形图 （2）指令程序 梯形图 指令程序

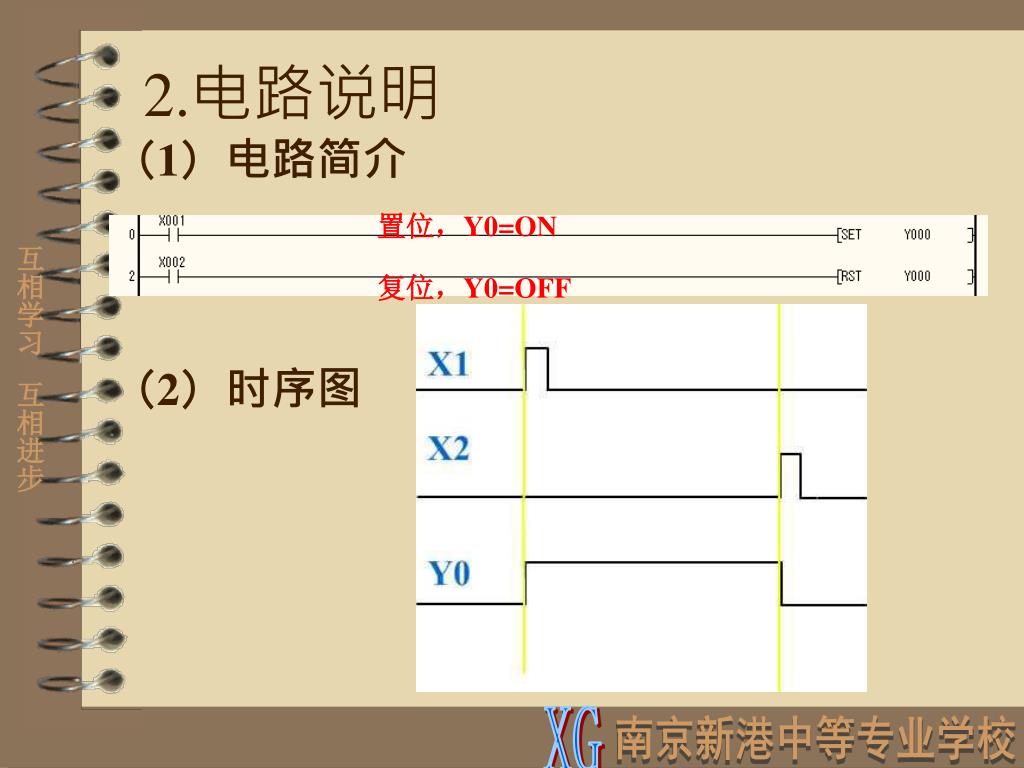

  5. 2.电路说明 （1）电路简介 （2）时序图 置位，Y0=ON 复位，Y0=OFF

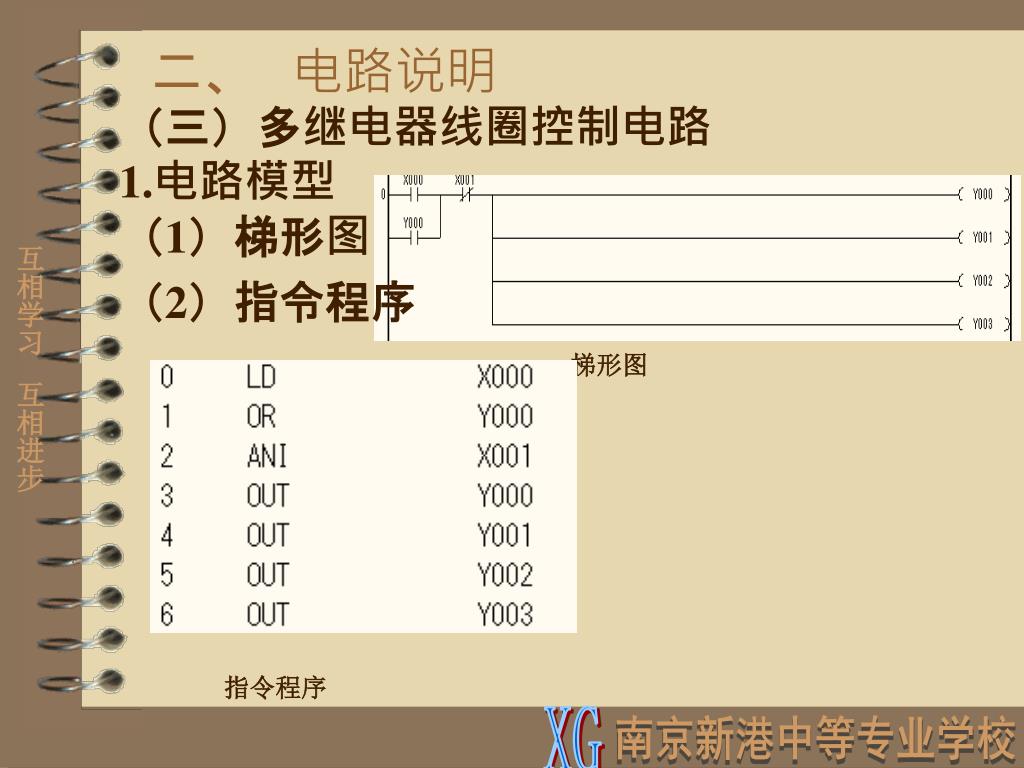

  6. 二、 电路说明 梯形图 （三）多继电器线圈控制电路1.电路模型（1）梯形图 （2）指令程序 指令程序

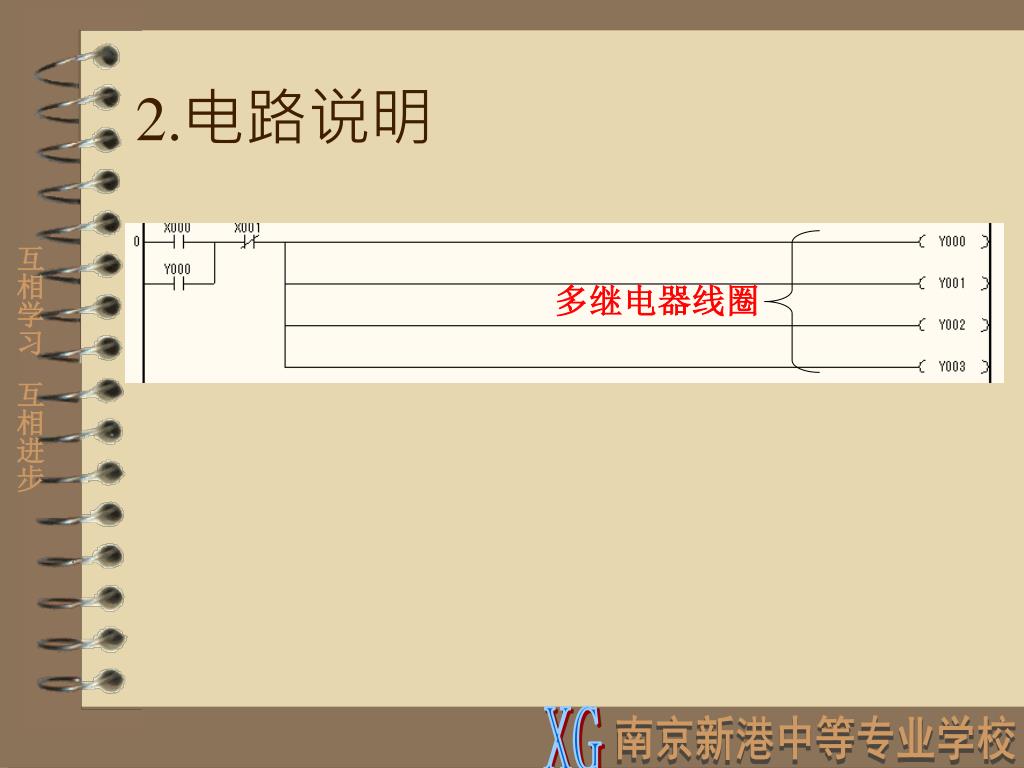

  7. 多继电器线圈 2.电路说明

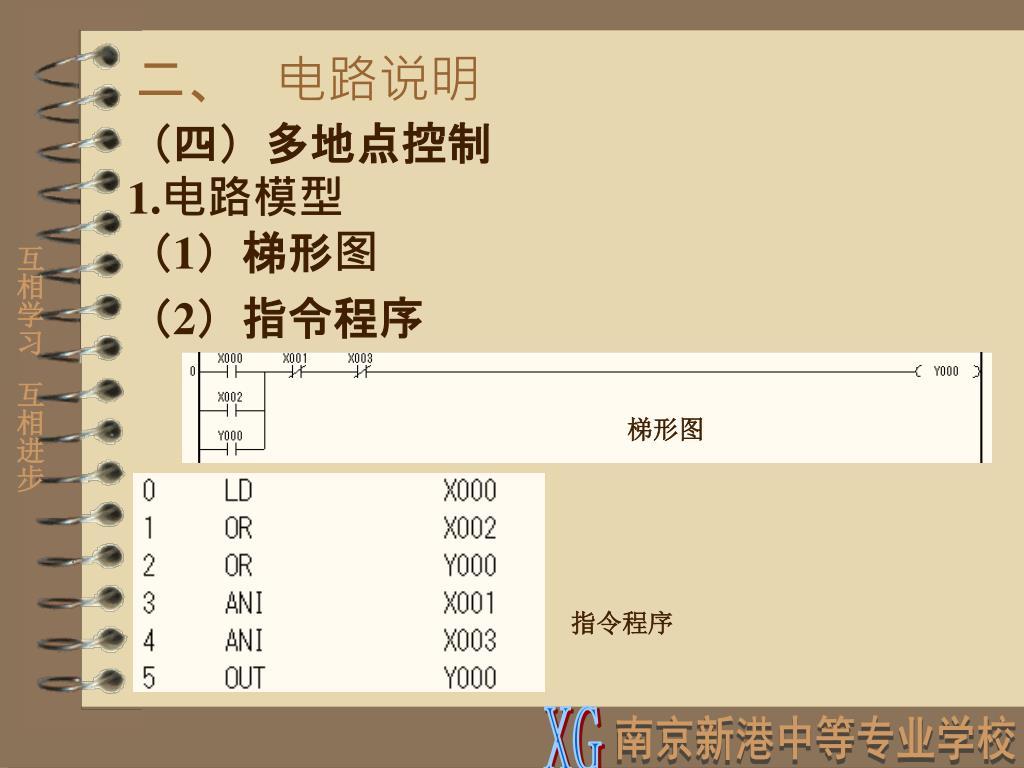

  8. 二、 电路说明 （四）多地点控制1.电路模型（1）梯形图 （2）指令程序 梯形图 指令程序

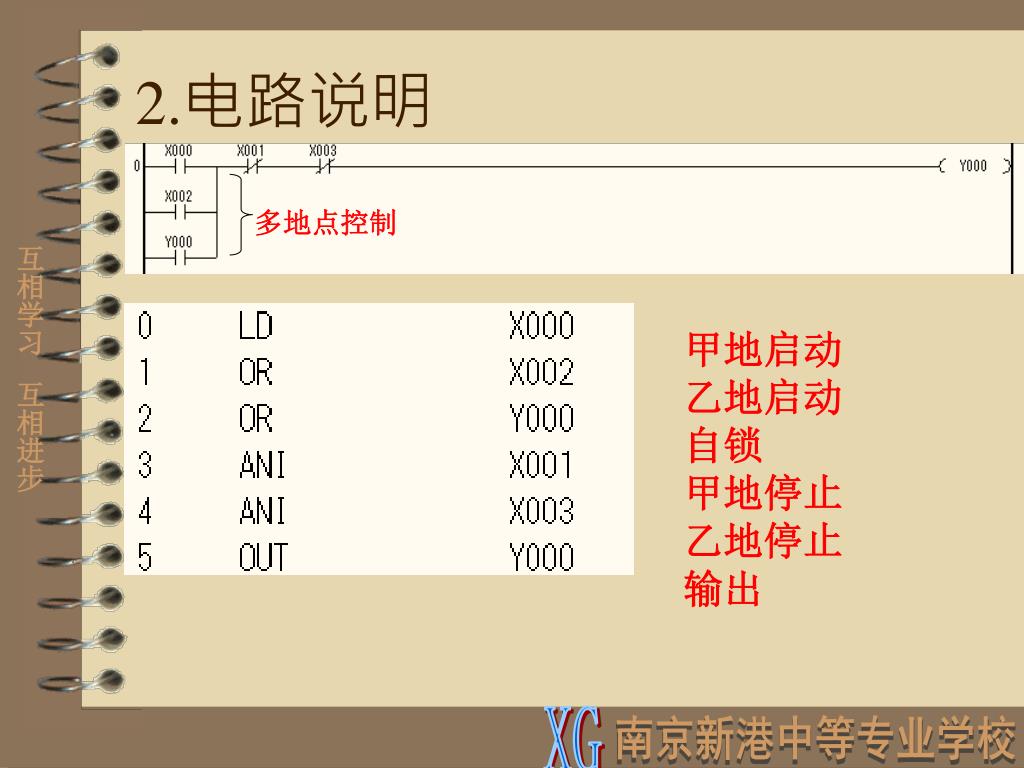

  9. 多地点控制 2.电路说明 甲地启动 乙地启动 自锁 甲地停止 乙地停止 输出

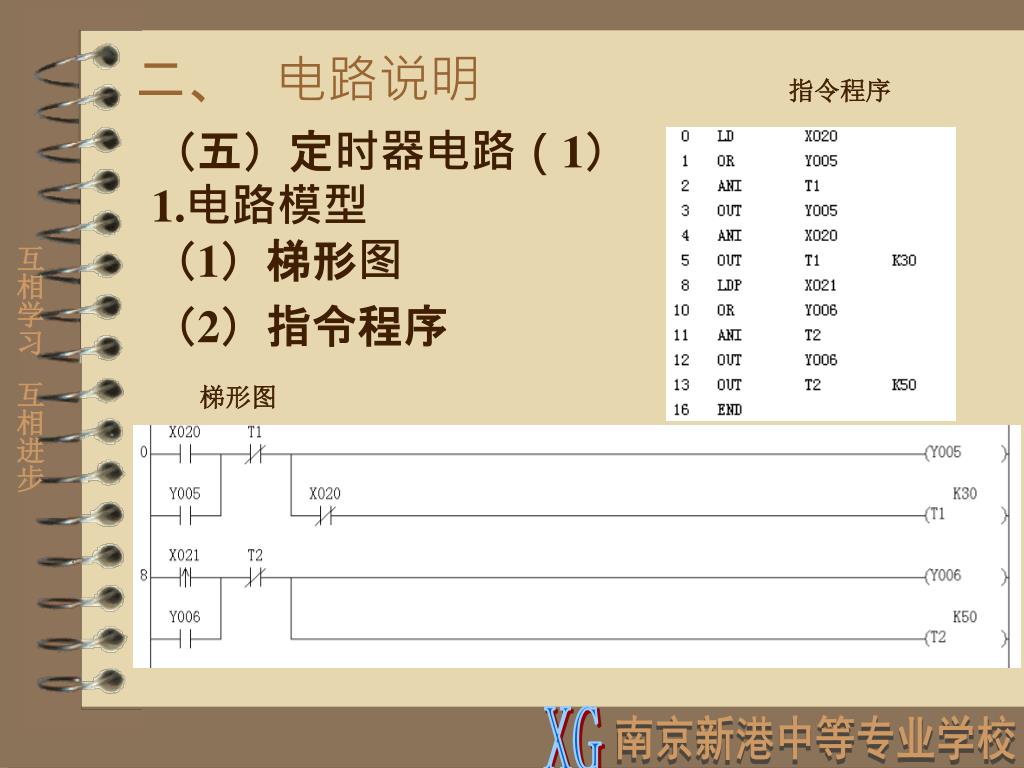

  10. 指令程序 二、 电路说明 梯形图 （五）定时器电路（1）1.电路模型（1）梯形图 （2）指令程序

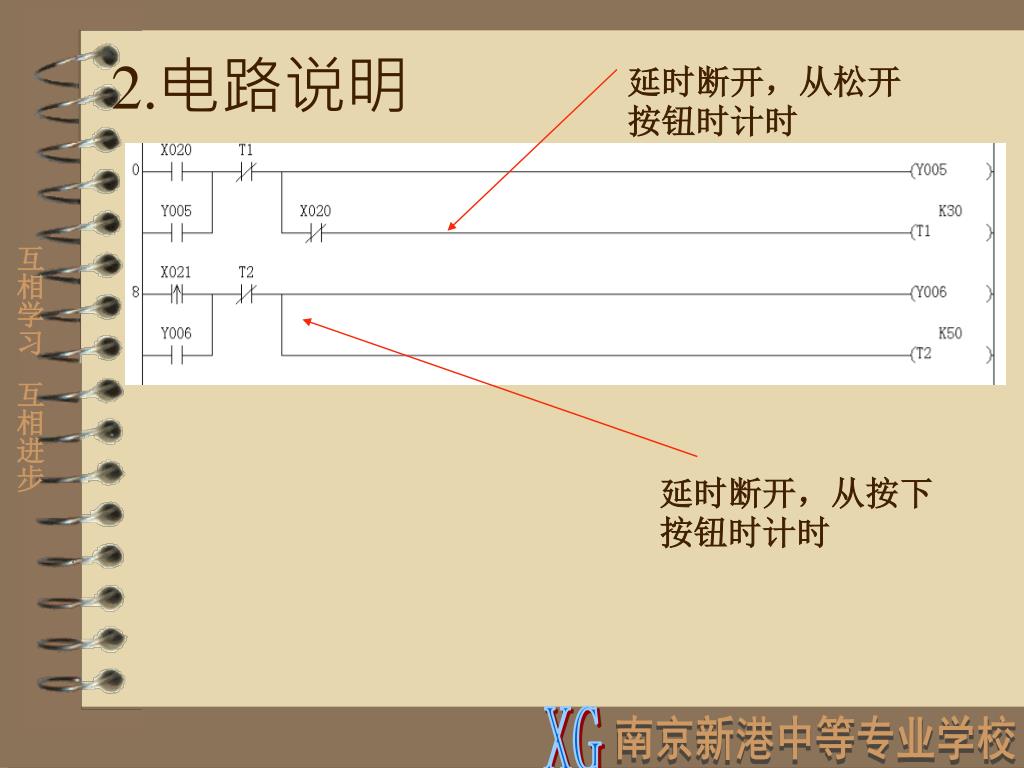

  11. 2.电路说明 延时断开，从松开按钮时计时 延时断开，从按下按钮时计时

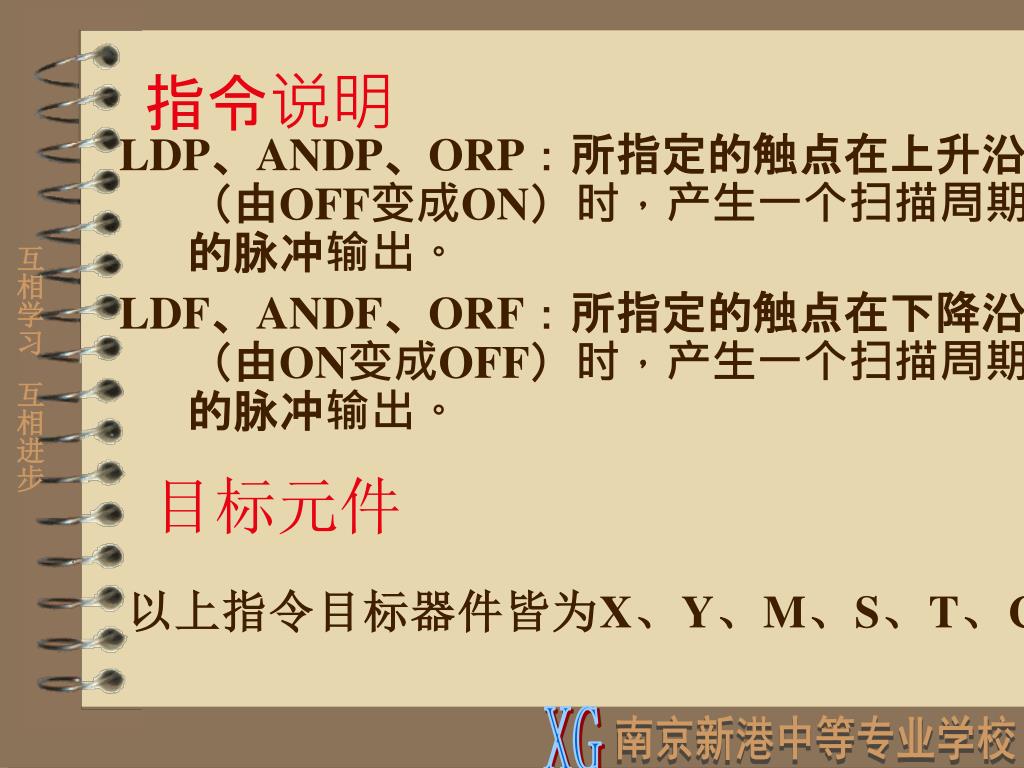

  12. 指令说明 LDP、ANDP、ORP：所指定的触点在上升沿（由OFF变成ON）时，产生一个扫描周期的脉冲输出。 LDF、ANDF、ORF：所指定的触点在下降沿（由ON变成OFF）时，产生一个扫描周期的脉冲输出。 目标元件 以上指令目标器件皆为X、Y、M、S、T、C。
