برمجيات المحاكاة في العلوم الفيزيائية

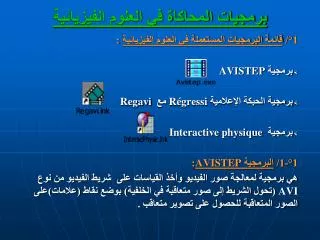

1. برمجيات المحاكاة في العلوم الفيزيائية 1°/ قائمة البرمجيات المستعملة في العلوم الفيزيائية : برمجيةAVISTEP برمجية الحبكة الإعلامية Régressi معRegavi برمجية Interactive physique 1°-1/ البرمجية AVISTEP: هي برمجية لمعالجة صور الفيديو وأخذ القياسات على شريط الفيديو من نوع AVI (تحول الشريط إلى صور متعاقبة في الخلفية) بوضع نقاط (علامات)على الصور المتعاقبة للحصول على تصوير متعاقب .

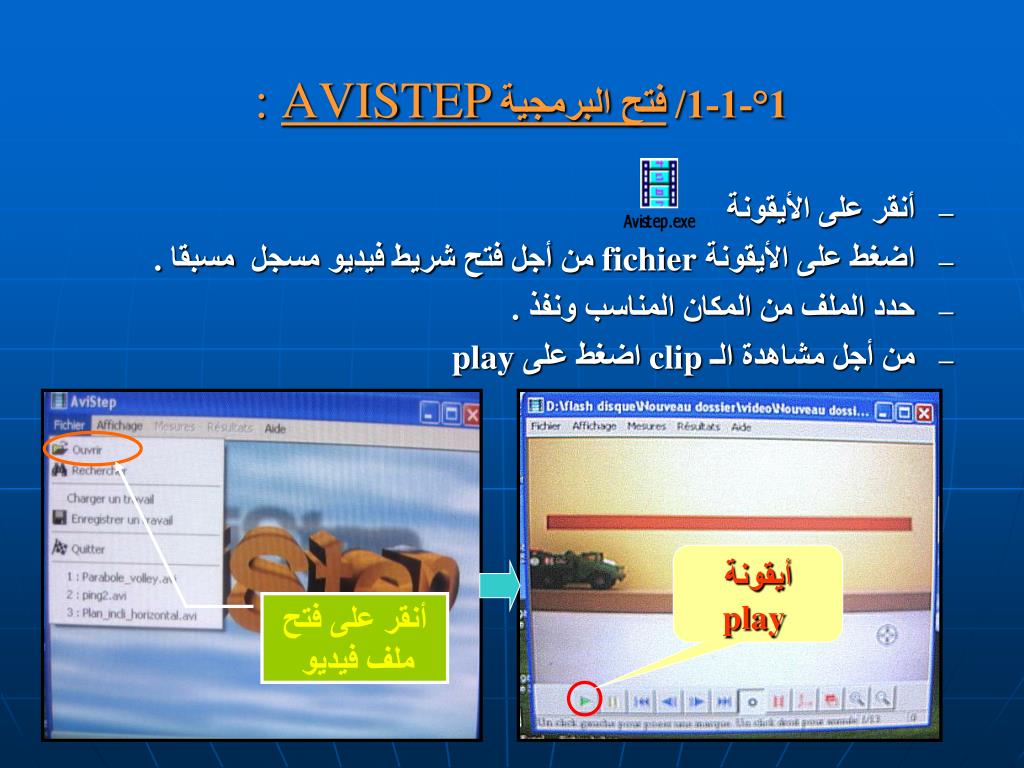

2. 1°-1-1/فتح البرمجيةAVISTEP : • أنقر على الأيقونة • اضغط على الأيقونة fichier من أجل فتح شريط فيديو مسجل مسبقا . • حدد الملف من المكان المناسب ونفذ . • من أجل مشاهدة الـclip اضغط على play أيقونة play أنقر على فتح ملف فيديو

3. 1°-1-2/ تحديد مبدأ الأزمنة والمسافات : • عد إلى الصورة الأولى في مجموعة clip بداية الشريط أو نقطة البداية المختارة. • أنقر على الأيقونة Etalonner فيظهر على الشاشة قلم نرسم به قطعة مستقيمة على القطعة الموضحة على التسجيل فتفتح نافذة إدخال السلم نأخذ السلم المعطى على التسجيل إن وجد ، عند عدم وجوده نأخذ 1متر ونضغط على Enter . أيقونة Etalonner أيقونة للعودة إلى الصورة الأولى نافذة إدخال السلم

4. - ننقر على أيقونة المعلم المتعامد لاختيار مبدأ الأزمنة والمسافات للحركة فيظهر على الشاشة ، نختار نقطة من الجسم المتحرك في الصورة الأولى ثم نضغط على يسار الفأرة فيظهر المعلم على التسجيل مبدأه النقطة المختارة . مبدأ الأزمنة والمسافات أيقونة المعلم المتعامد

5. 1°-1-3/ تسجيل المواضع على شريط الفيديو : - ننقر على الزالقة فتظهر على الشاشة نقوم بتأشير والتقاط موضع الجسم بالضغط على الزر الأيسر للفأرة ثم نواصل تأشير النقطة المختارة سابقا صورة بصورة فنحصل على التصوير المتعاقب . - لإظهار التصوير المتعاقب ننقر على afficher ونختار cacher image . أيقونة العرض أيقونة الزالقة

6. 1°-1-4/ عرض النتائج : لعرض النتائج في جدول يحتوي على قيم فواصل وتراتيب المواضع المؤشرة معطاة بالمتر وقيم Vx,Vy,ax,ay نتبع الخطوات التالية : • ننقر على الأيقونة Résultats ونختار Tableau des valeurs . أيقونة résultats نختار tableau des valeurs جدول قيم x,y,Vx,Vy,ax,ay

7. 1°-1-5/ رسم البيانات : بالبرمجية AVISTEP يمكن رسم كل البيانات بدلالة الزمن x=f(t) ,y=f(t) Vx=f(t),Vy=f(t) ,ax=f(t) ,ay=f(t) نتبع الخطوات الآتية: - ننقر على أيقونة Résultats ونختار variation en fonction du temps. أيقونة variation en fonction du temps نافذة اختيار المتغيرات x,y,Vx,Vy,ax,ay البيان x=f(t)

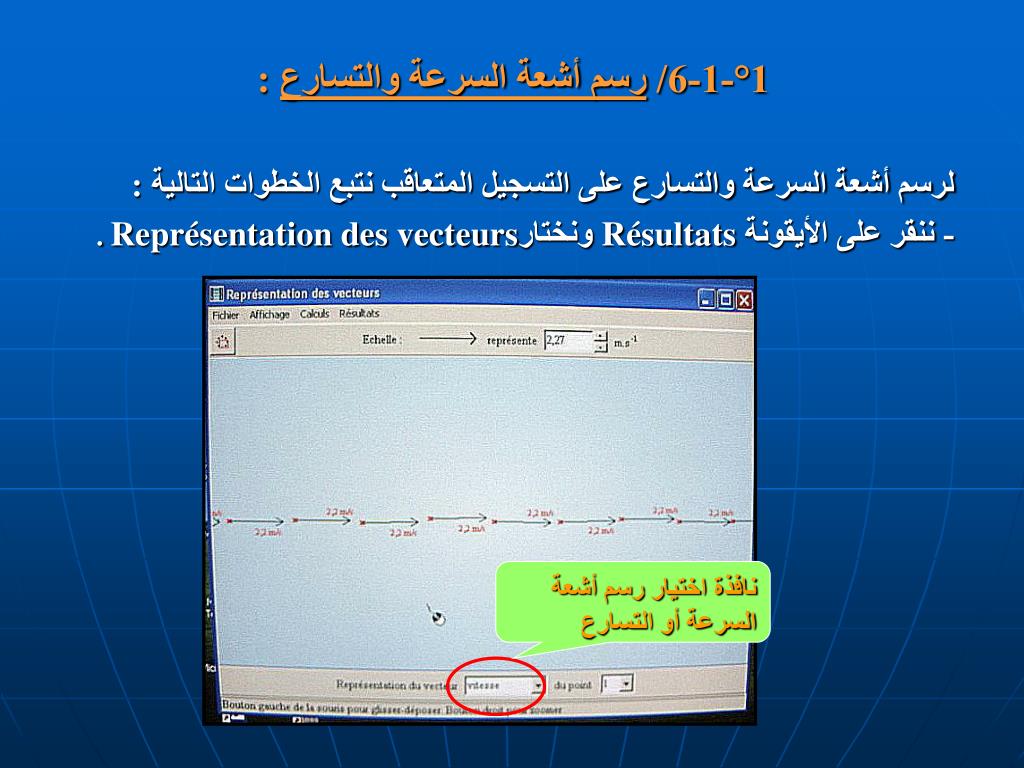

8. 1°-1-6/ رسم أشعة السرعة والتسارع : لرسم أشعة السرعة والتسارع على التسجيل المتعاقب نتبع الخطوات التالية : - ننقر على الأيقونة Résultats ونختارReprésentation des vecteurs . نافذة اختيار رسم أشعة السرعة أو التسارع

9. 1°-1-7/ دراسة الحركة في معلم متحرك : في هذه الحالة نتبع نفس الخطوات فيما يخص اختيار سلم المسافات لكن لا نستعمل أيقونة المعلم المتعامد ،بل نستعمل أيقونة transparent فيظهر على الشاشة معلم متعامد داخل إطار نثبت مبدأ المعلم عند نقطة من الجسم المتحرك (على سبيل المثال نقطة محور عجلة الدراجة )ثم نؤشر على الصورة الأولى بالزالقة عند الصورة الموالية نزيح المعلم عن نقطته الأصلية بالضغط المستمر على الزر الأيسر للفأرة ثم نلغي الضغط ثم نؤشر على موضع الجسم بالزالقة ونواصل بنفس الطريقة أيقونة transparent

10. 1°-1-8/ مميزات البرمجية AVISTEP : • تسمح البرمجية بالعمل في إطار كرونولوجي . • تصحيح مؤشر موضع الجسم المتحرك دون إعادة كل العمل . • اختيار اتجاه المعلم حسب الحركة المدروسة . • اختيار معلم ثابت أو متحرك . 1°-1-9/ تطبيقات : أ/ دراسة حركة عربة متحركة ذاتيا على طريق أفقيvidéo plan_horizontal . ب/ دراسة حركة كرة يتركها شخص فوق دراجة متحركة vidéo vélo1
