  1. YAŞAMIMIZDAKİ ELEKTRİK

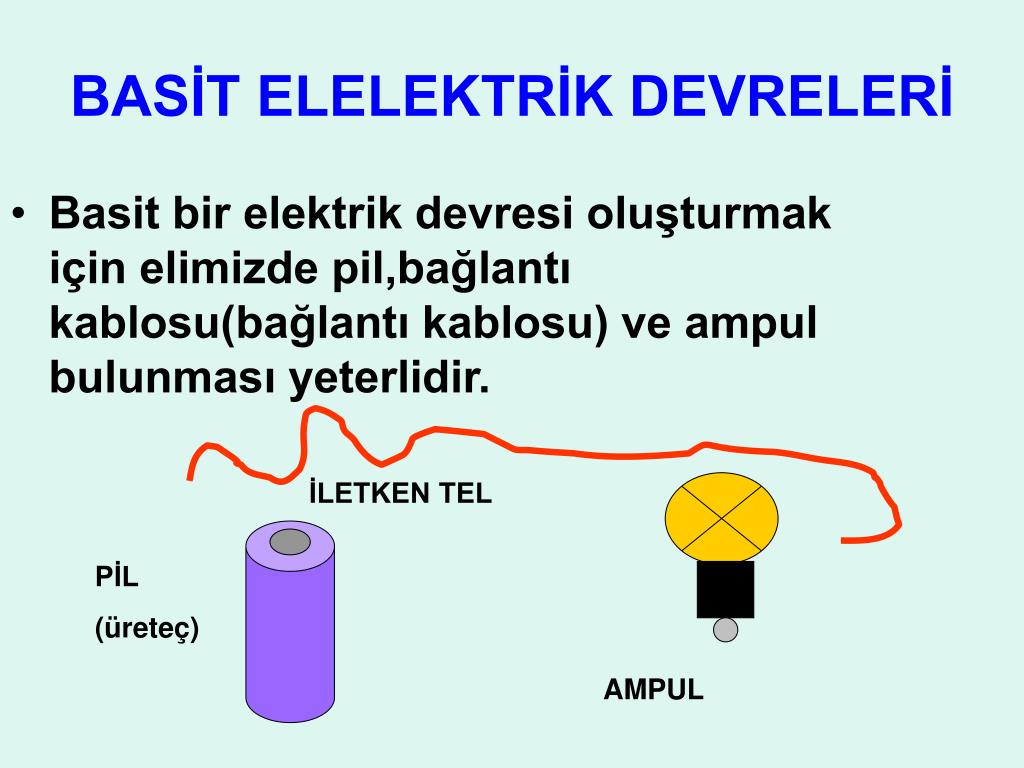

  2. Basit bir elektrik devresi oluşturmak için elimizde pil,bağlantı kablosu(bağlantı kablosu) ve ampul bulunması yeterlidir. İLETKEN TEL BASİT ELELEKTRİK DEVRELERİ PİL (üreteç) AMPUL

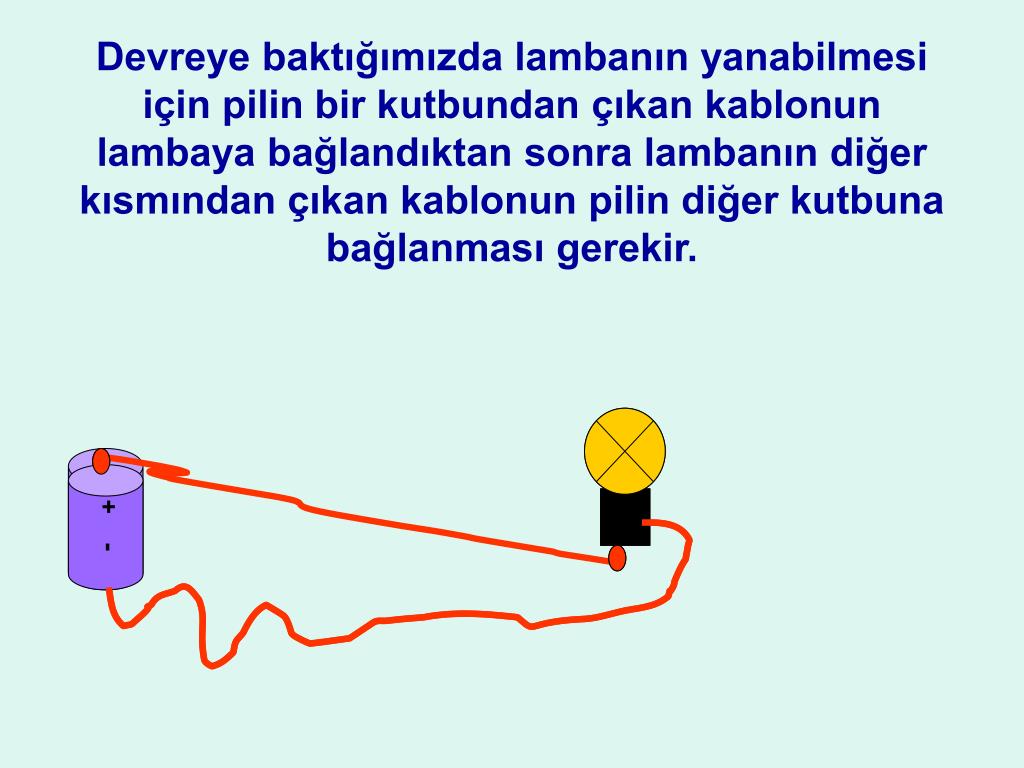

  3. Devreye baktığımızda lambanın yanabilmesi için pilin bir kutbundan çıkan kablonun lambaya bağlandıktan sonra lambanın diğer kısmından çıkan kablonun pilin diğer kutbuna bağlanması gerekir. - + - +

  4. Bu şekilde olursa devre tamamlanmamış olur ve ampul yanmaz. - + ampul yanmaz devre tamamlanmamış

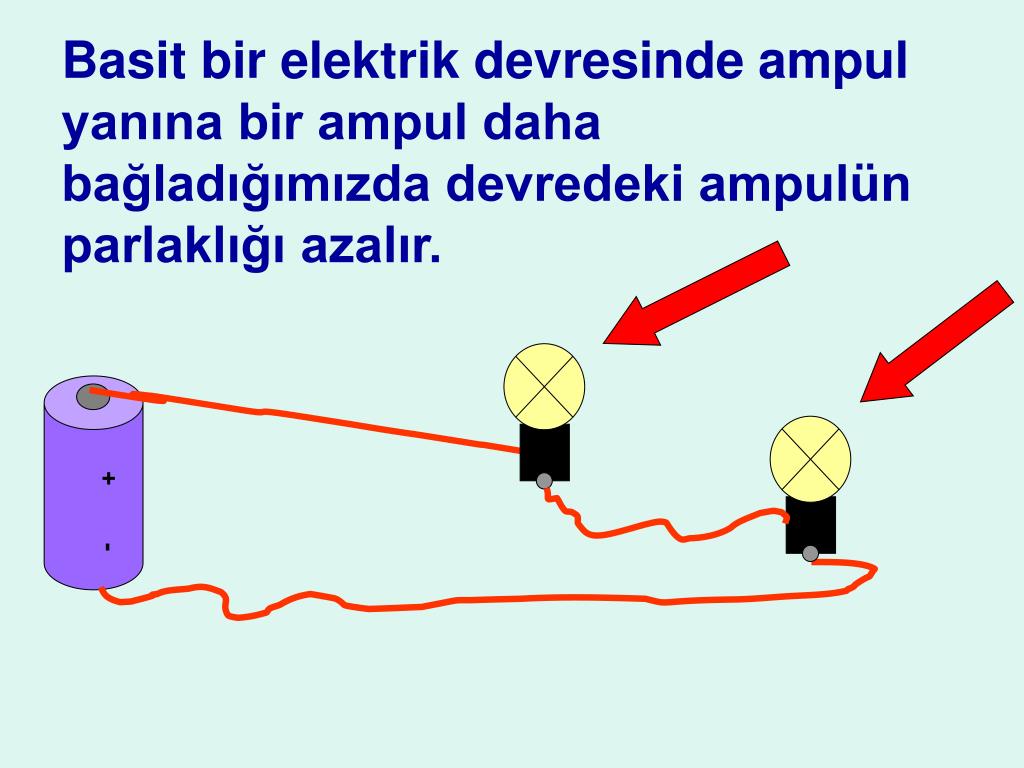

  5. Basit bir elektrik devresinde ampul yanına bir ampul daha bağladığımızda devredeki ampulün parlaklığı azalır. - +

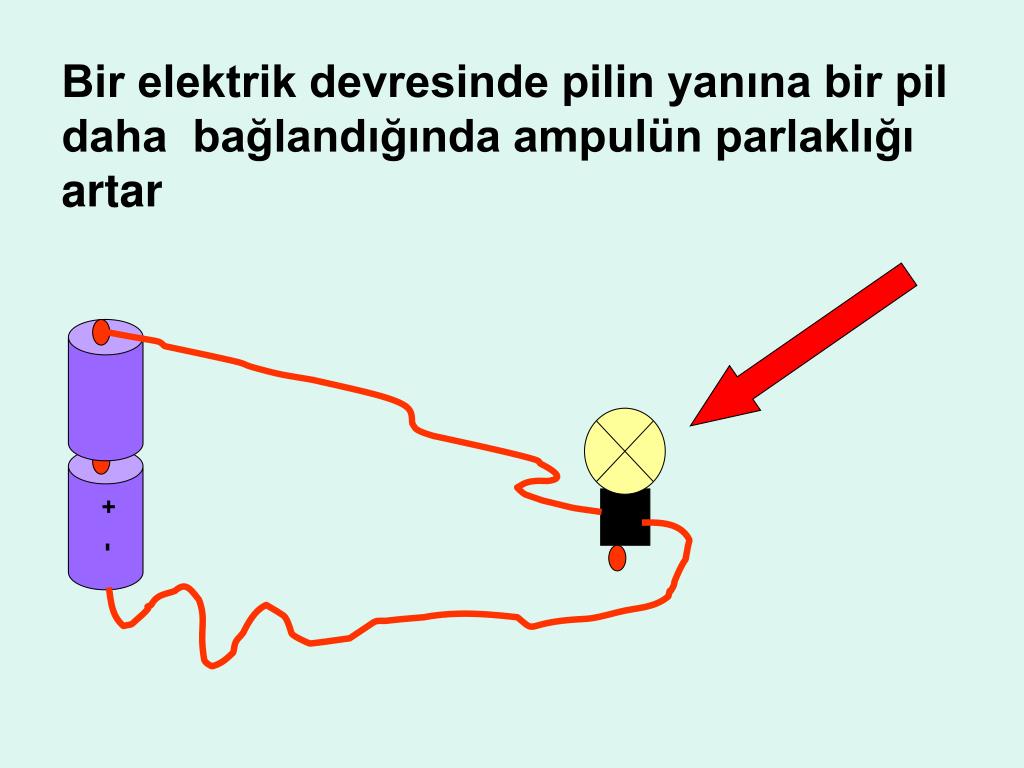

  6. Bir elektrik devresinde pilin yanına bir pil daha bağlandığında ampulün parlaklığı artar - +

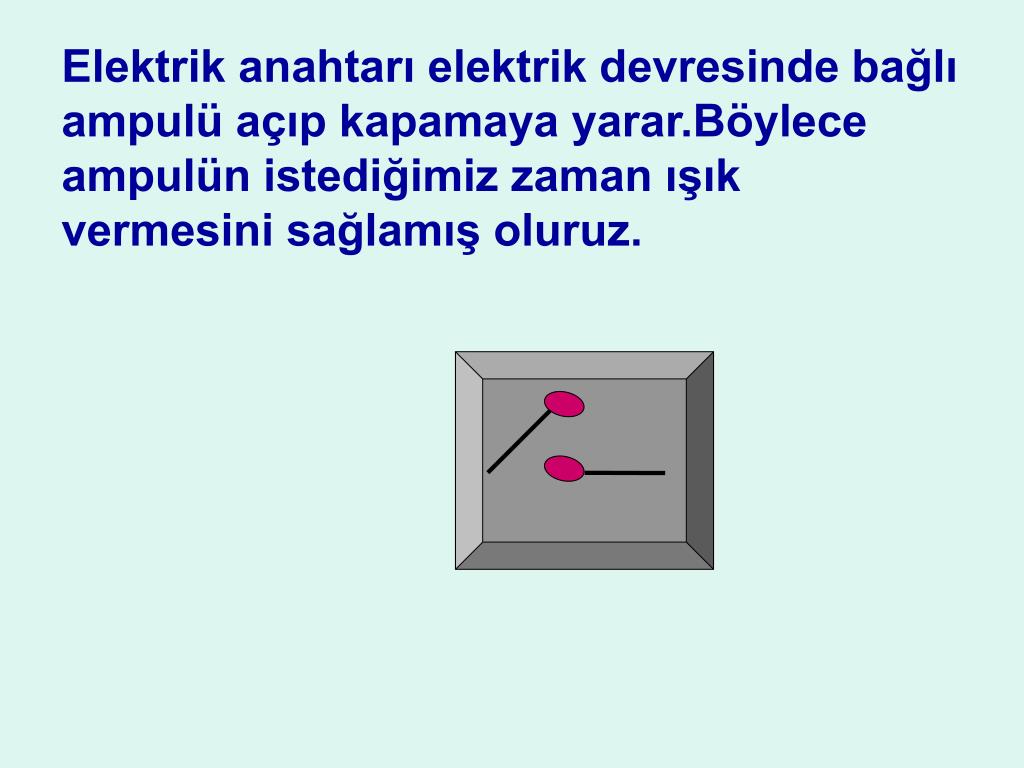

  7. Elektrik anahtarı elektrik devresinde bağlı ampulü açıp kapamaya yarar.Böylece ampulün istediğimiz zaman ışık vermesini sağlamış oluruz.

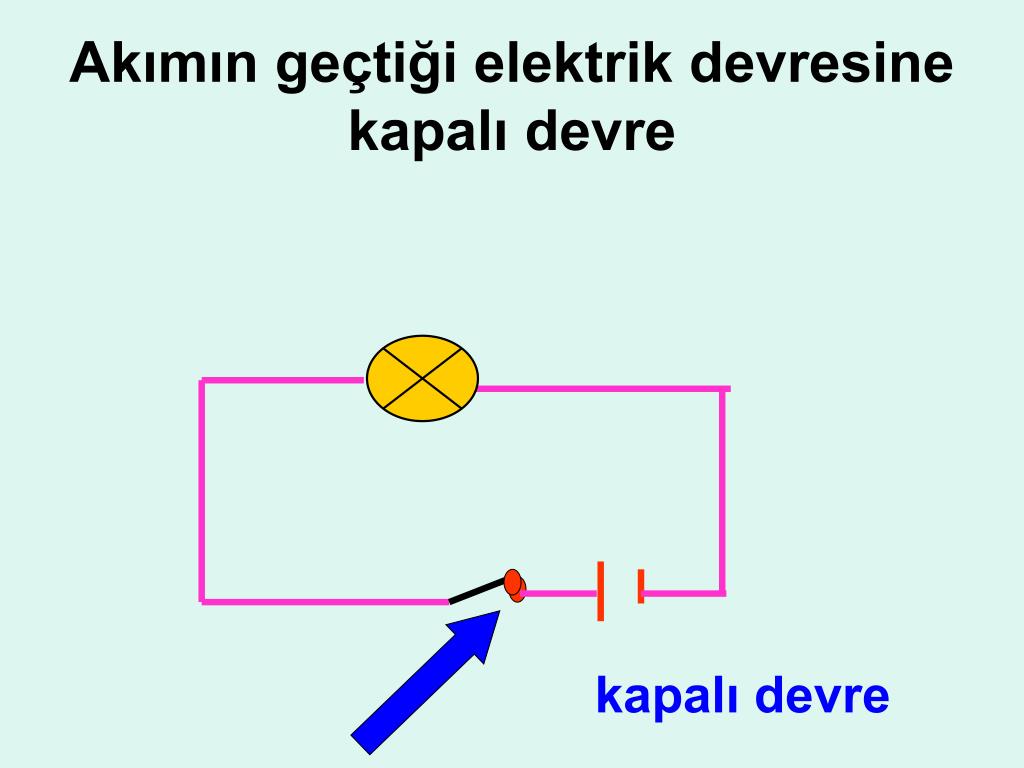

  8. Akımın geçtiği elektrik devresine kapalı devre kapalı devre

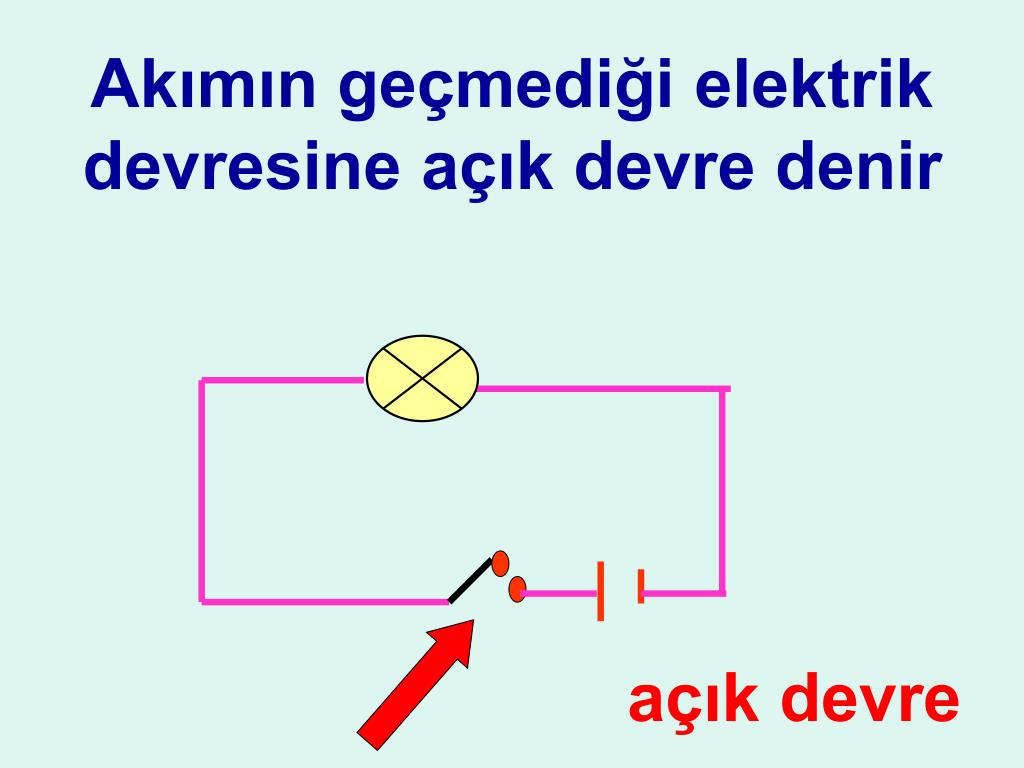

  9. Akımın geçmediği elektrik devresine açık devre denir açık devre

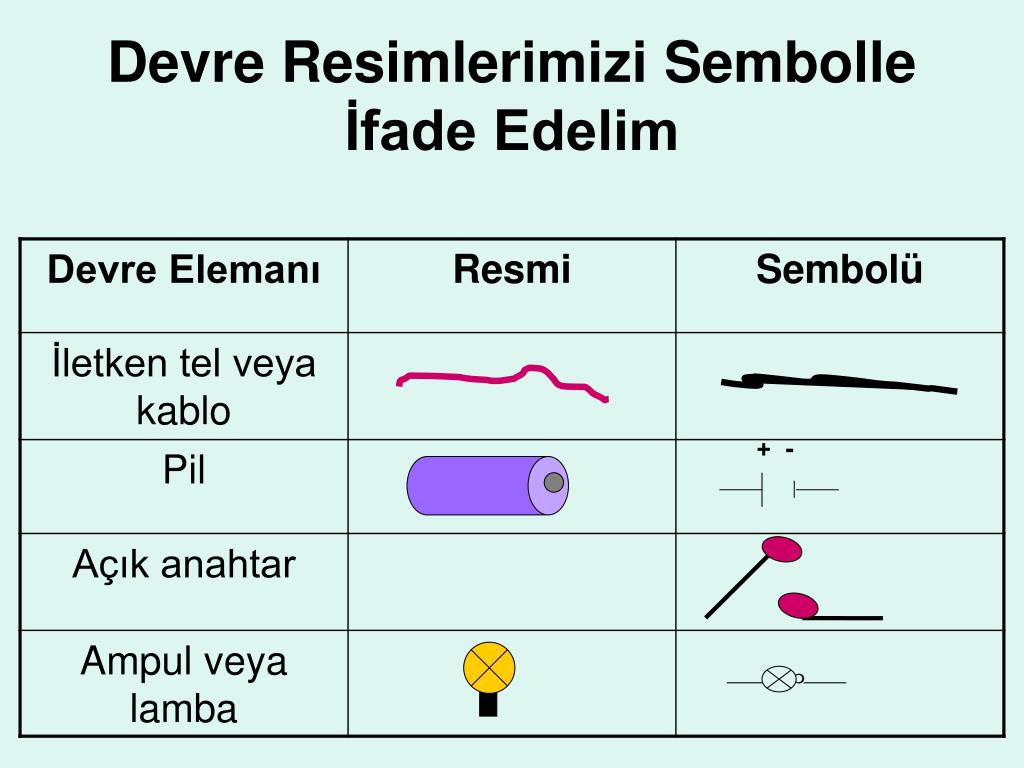

  10. Devre Resimlerimizi Sembolle İfade Edelim - +

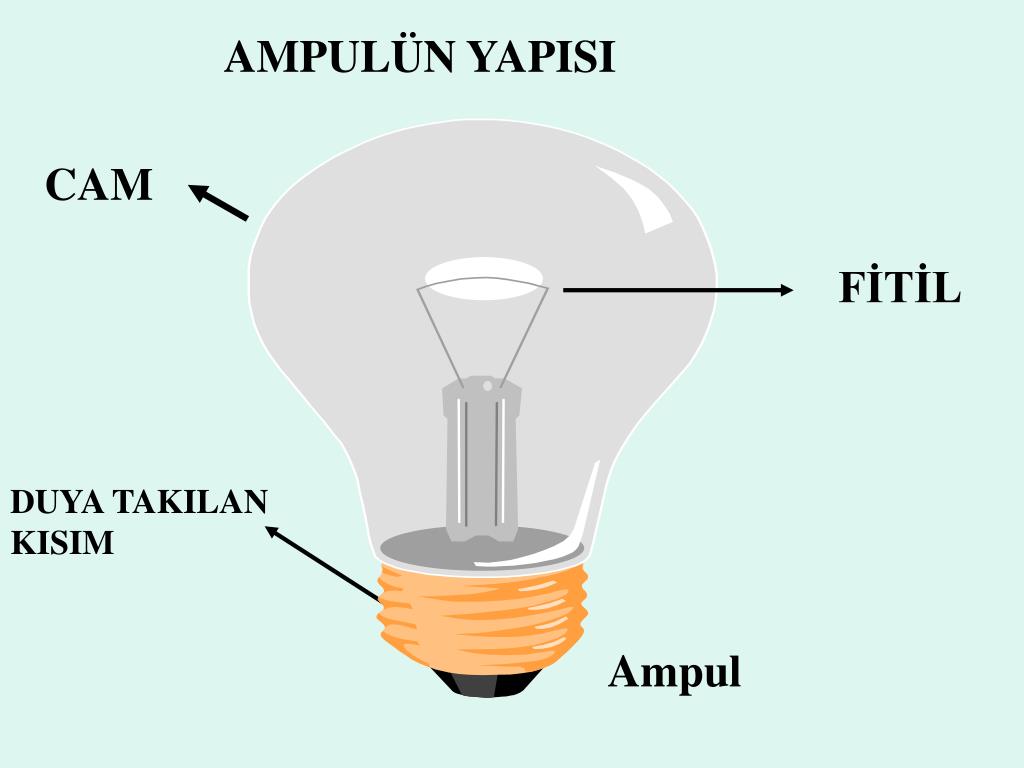

  11. AMPULÜN YAPISI CAM FİTİL DUYA TAKILAN KISIM Ampul

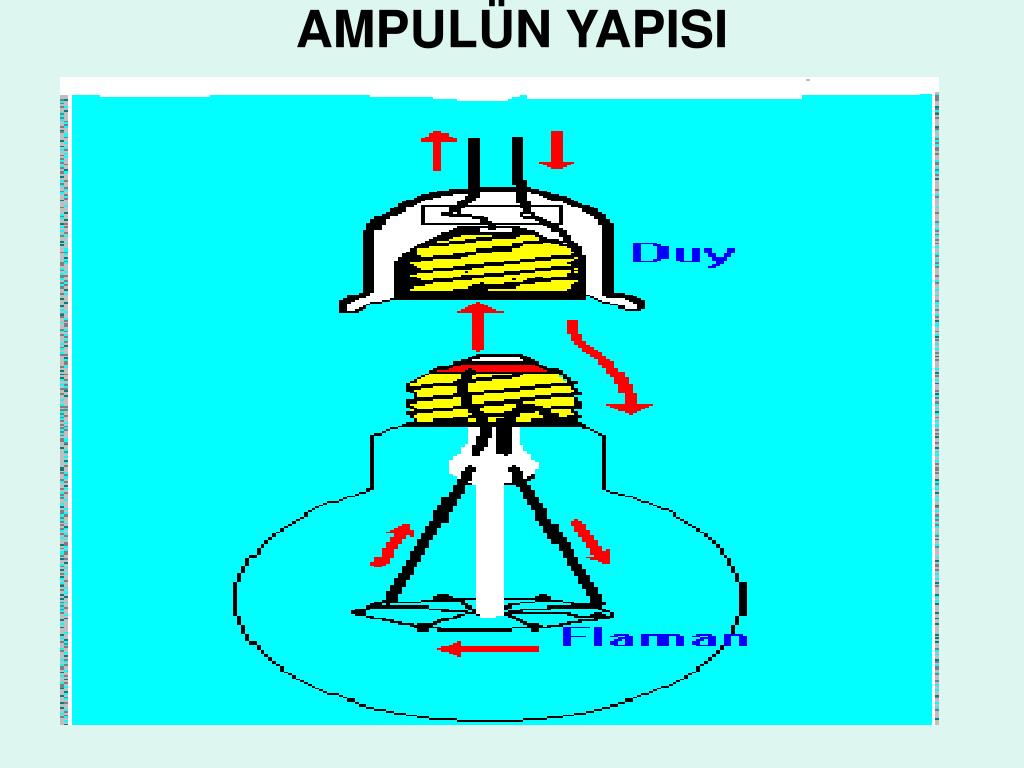

  12. AMPULÜN YAPISI

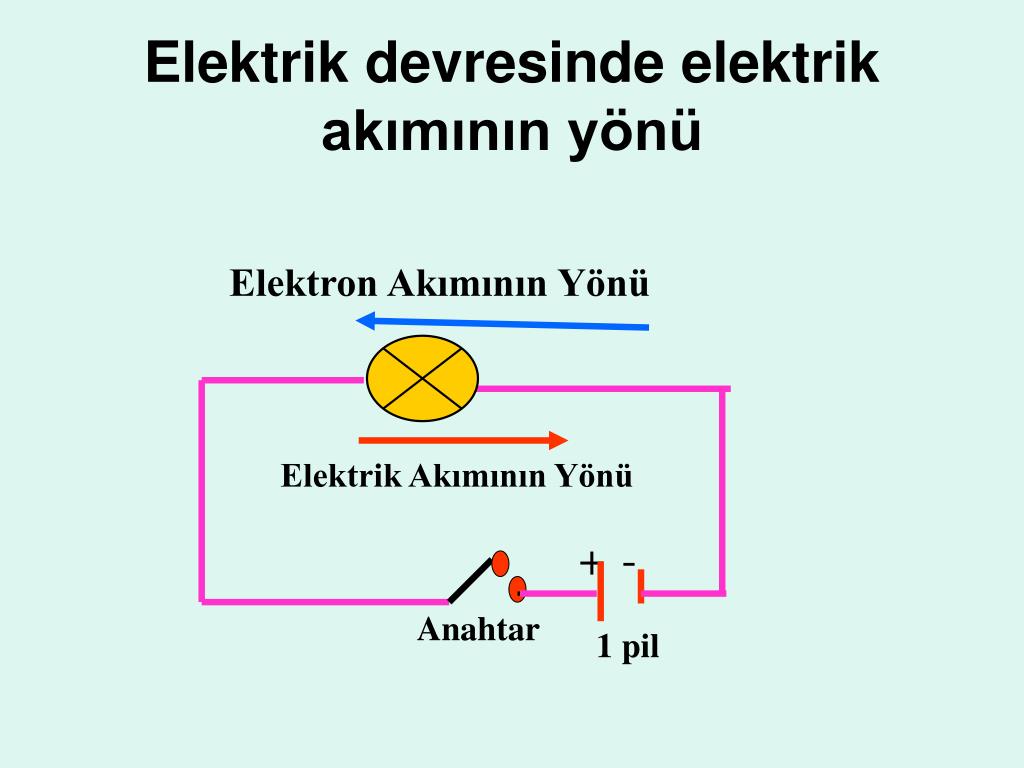

  13. Elektrik devresinde elektrik akımının yönü Elektron Akımının Yönü Elektrik Akımının Yönü + - Anahtar 1 pil

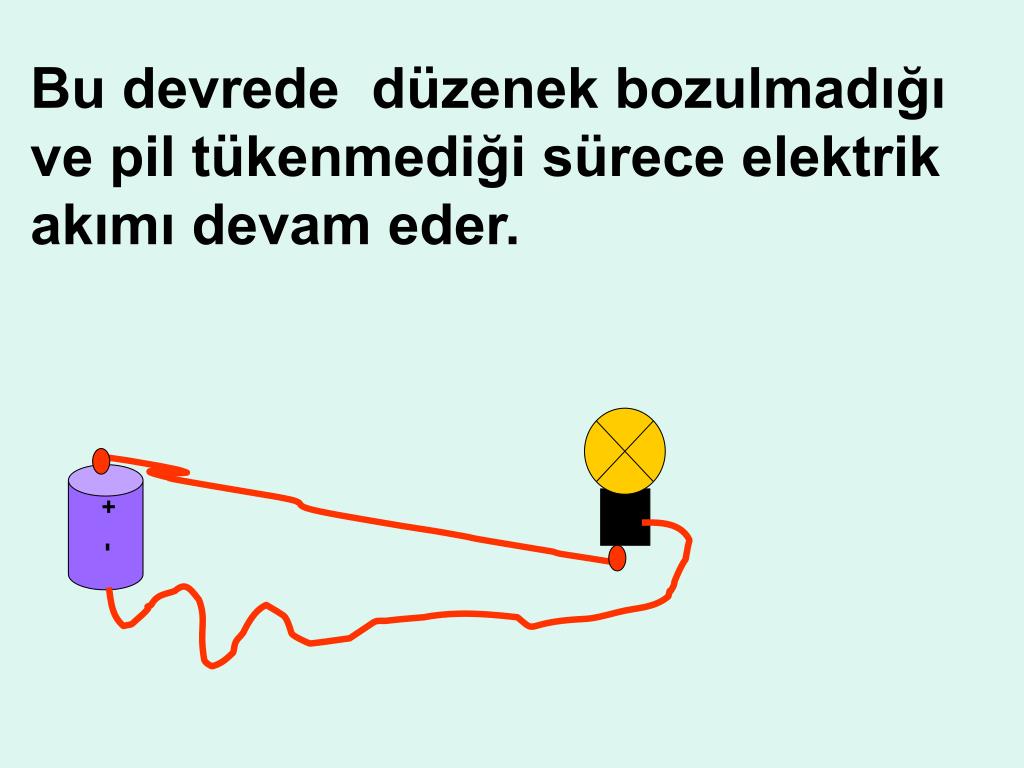

  14. Bu devrede düzenek bozulmadığı ve pil tükenmediği sürece elektrik akımı devam eder. - +

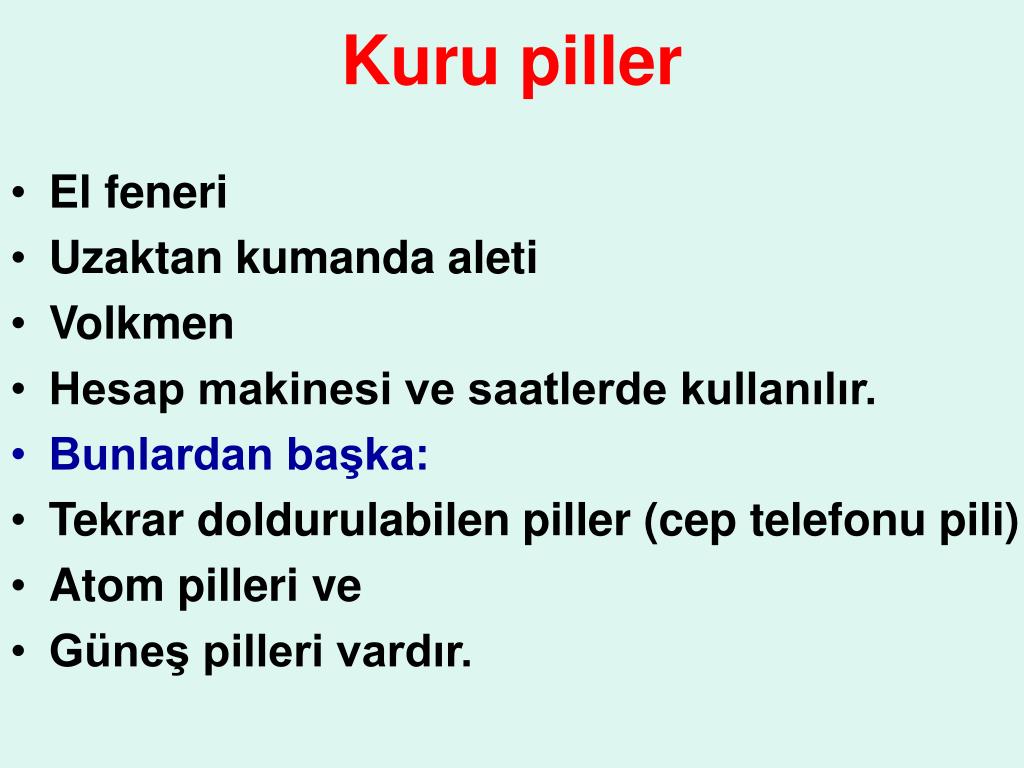

  15. Kuru piller • El feneri • Uzaktan kumanda aleti • Volkmen • Hesap makinesi ve saatlerde kullanılır. • Bunlardan başka: • Tekrar doldurulabilen piller (cep telefonu pili) • Atom pilleri ve • Güneş pilleri vardır.
