Учебный курс

1. Учебный курс Основы организации локальных сетей Лекция 8 Расчет работоспособности сети Ethernet/Fast Ethernet кандидат технических наук, доцент Новиков Юрий Витальевич

2. Область коллизии (Collision Domain)

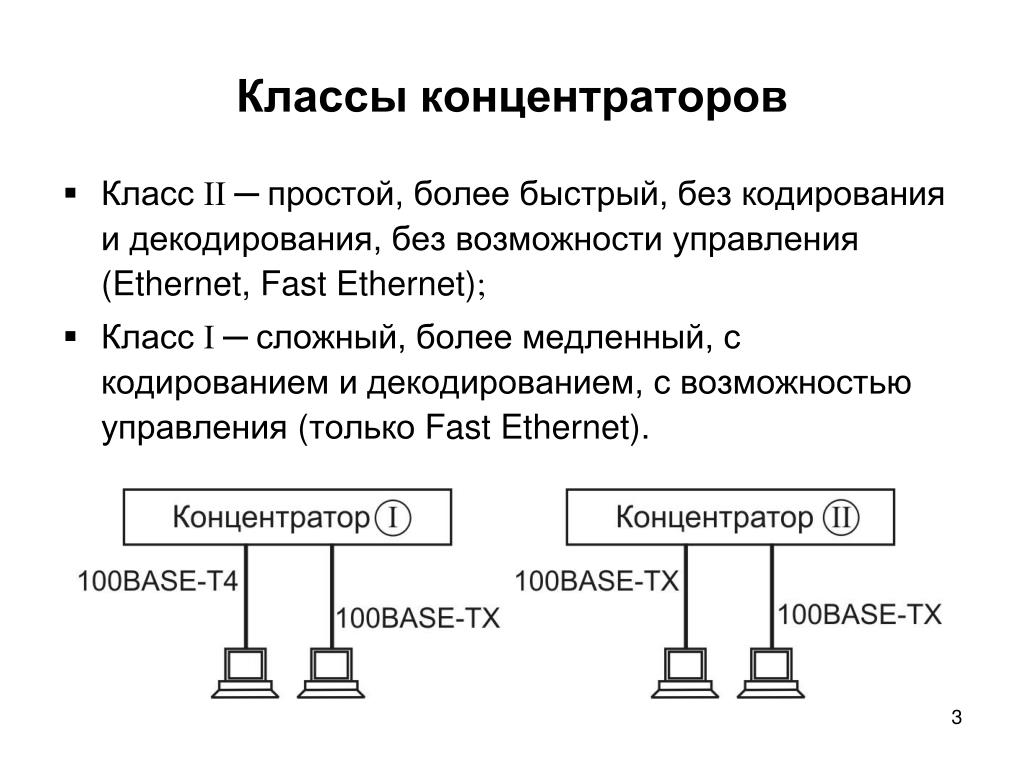

3. Классы концентраторов • Класс II ─ простой, более быстрый, без кодирования и декодирования, без возможности управления (Ethernet, Fast Ethernet); • Класс I ─ сложный, более медленный, с кодированием и декодированием, с возможностью управления (только Fast Ethernet).

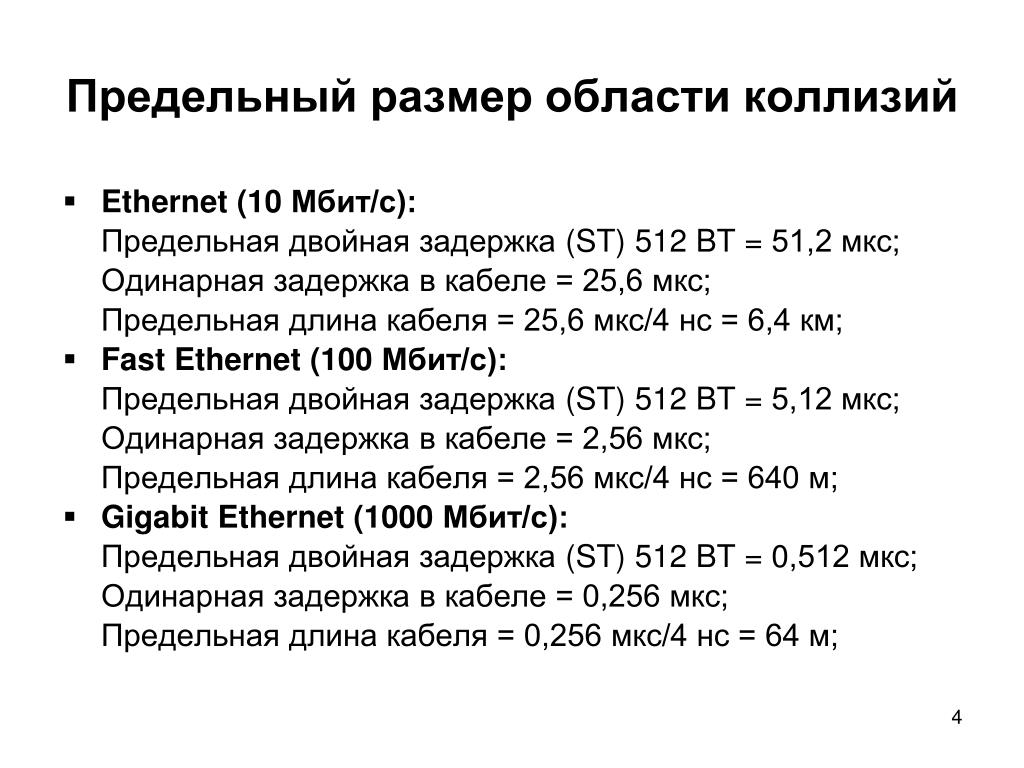

4. Предельный размер области коллизий • Ethernet (10 Мбит/с): Предельная двойная задержка (ST) 512 BT = 51,2 мкс; Одинарная задержка в кабеле = 25,6 мкс; Предельная длина кабеля = 25,6 мкс/4 нс = 6,4 км; • Fast Ethernet (100 Мбит/с): Предельная двойная задержка (ST) 512 BT = 5,12 мкс; Одинарная задержка в кабеле = 2,56 мкс; Предельная длина кабеля = 2,56 мкс/4 нс = 640 м; • Gigabit Ethernet (1000 Мбит/с): Предельная двойная задержка (ST) 512 BT = 0,512 мкс; Одинарная задержка в кабеле = 0,256 мкс; Предельная длина кабеля = 0,256 мкс/4 нс = 64 м;

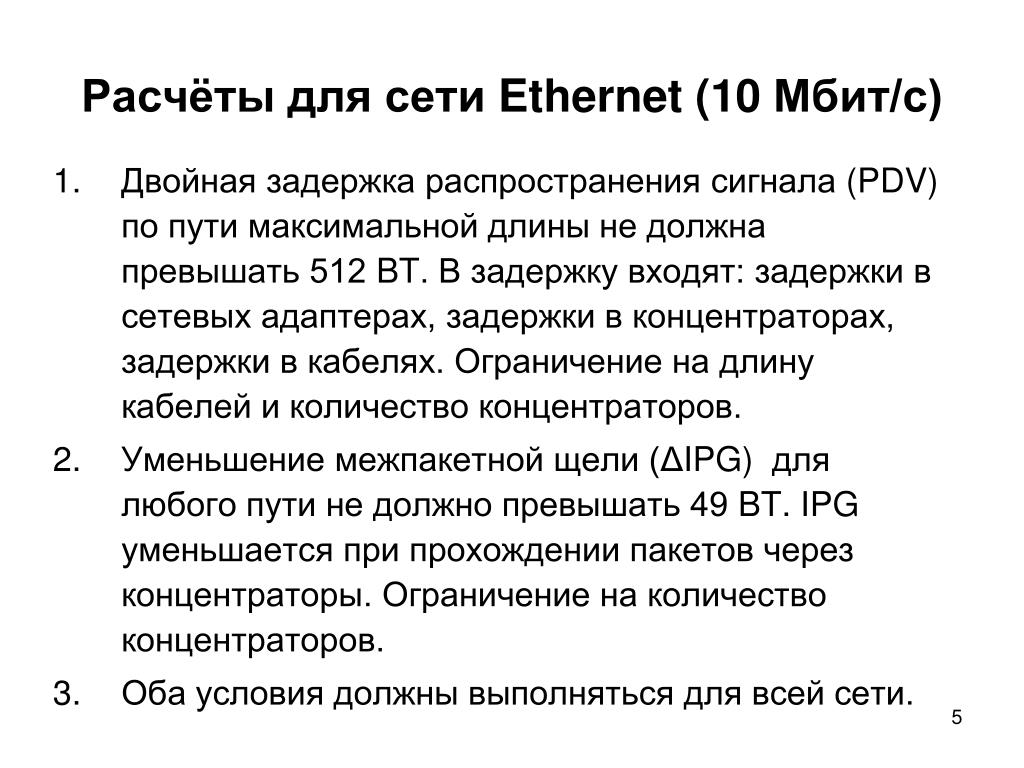

5. Расчёты для сети Ethernet (10 Мбит/с) • Двойная задержка распространения сигнала (PDV) по пути максимальной длины не должна превышать 512 BT. В задержку входят: задержки в сетевых адаптерах, задержки в концентраторах, задержки в кабелях. Ограничение на длину кабелей и количество концентраторов. • Уменьшение межпакетной щели (ΔIPG) для любого пути не должно превышать 49 BT.IPG уменьшается при прохождении пакетов через концентраторы. Ограничение на количество концентраторов. • Оба условия должны выполняться для всей сети.

6. Путь максимальной длины Ethernet

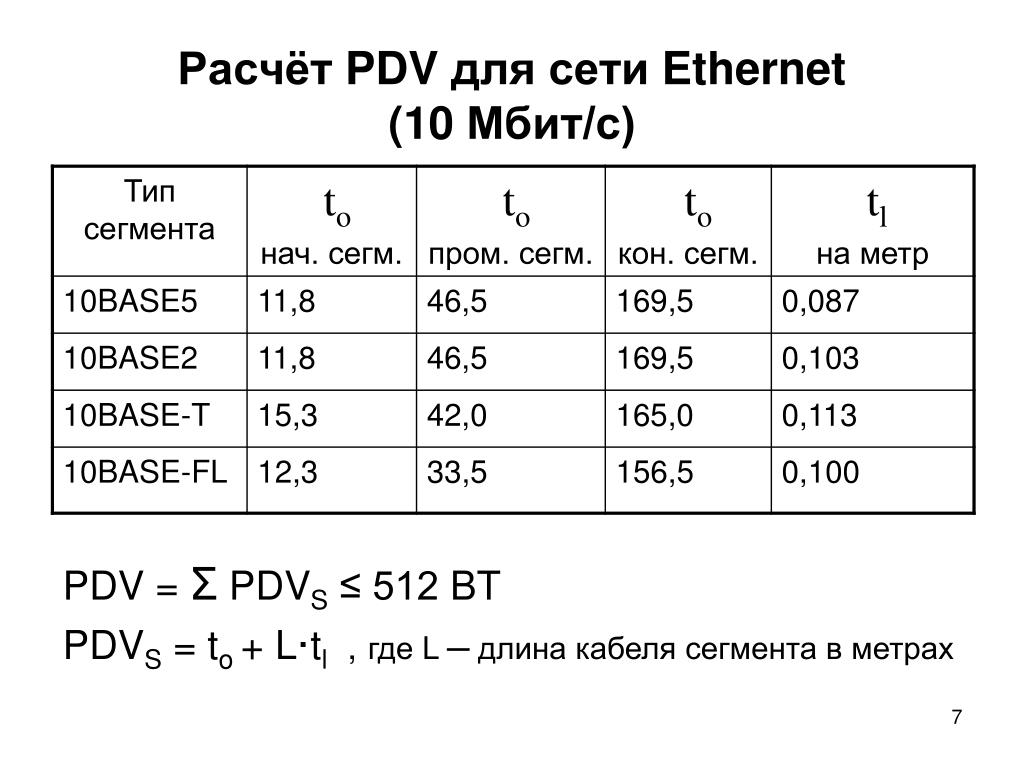

7. Расчёт PDV для сети Ethernet (10 Мбит/с) PDV = Ʃ PDVS ≤ 512 BT PDVS = to + L·tl,где L ─длина кабеля сегмента в метрах

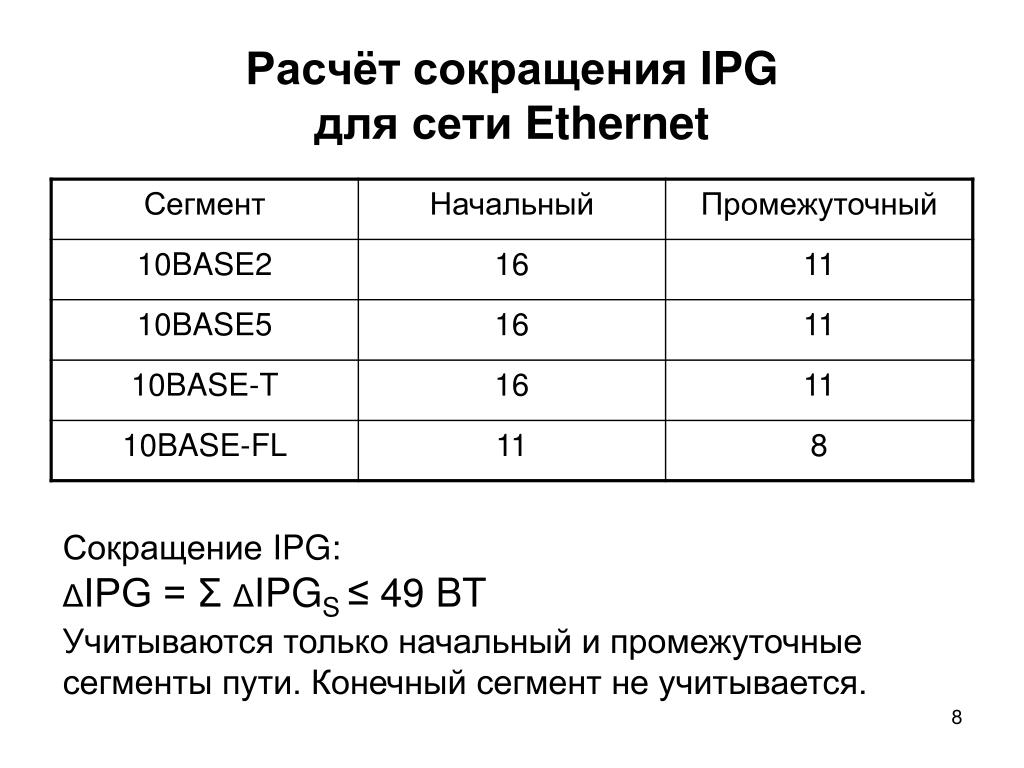

8. Расчёт сокращения IPG для сети Ethernet Сокращение IPG: ΔIPG = Ʃ ΔIPGS ≤ 49 BT Учитываются только начальный и промежуточные сегменты пути. Конечный сегмент не учитывается.

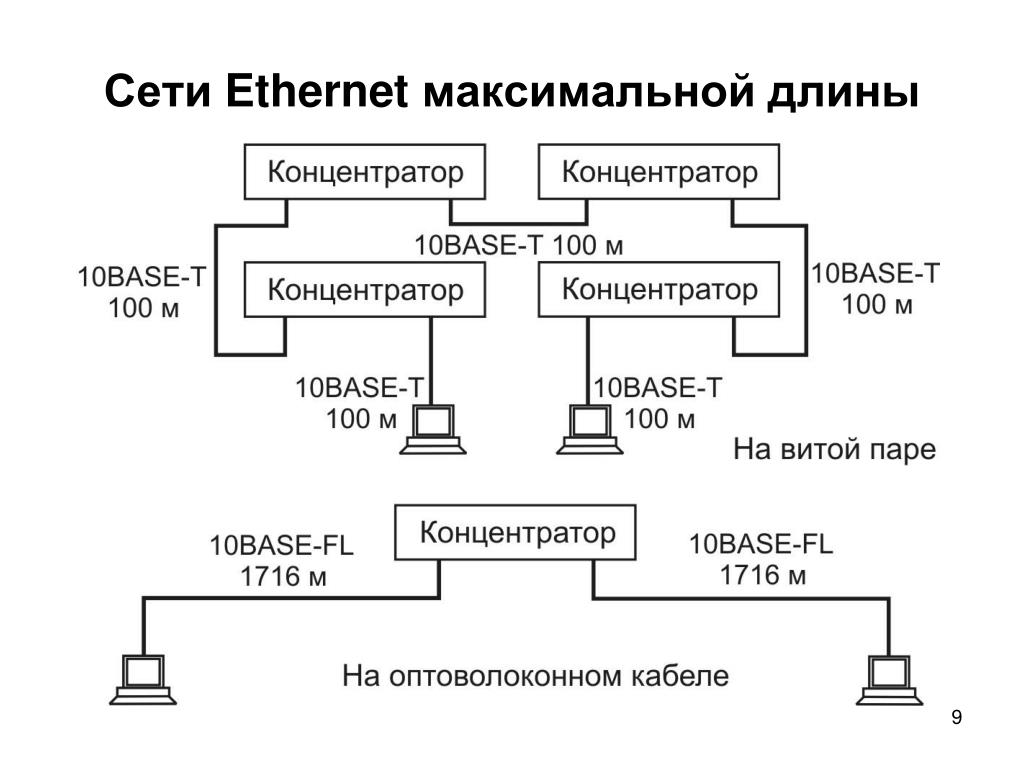

9. Сети Ethernet максимальной длины
