第五章 樹

1. 第五章　樹 資料結構與演算法 徐熊健

2. 目錄 5.1樹的概念 5.2樹的表示法 5.3二元樹 5.4二元樹表示法 5.5二元樹的走訪 5.6二元樹的複製與相等測試 5.7引線二元樹 5.8 堆積 5.9 二元搜尋樹 5.10 樹林

3. 5.1　樹的概念 • 樹 (tree) 是一種重要的離散結構 (discrete structure)，它提供一種「具有層次關係」的概念來結構資料。

4. 生物演化樹(evolutionary tree)

5. More Examples

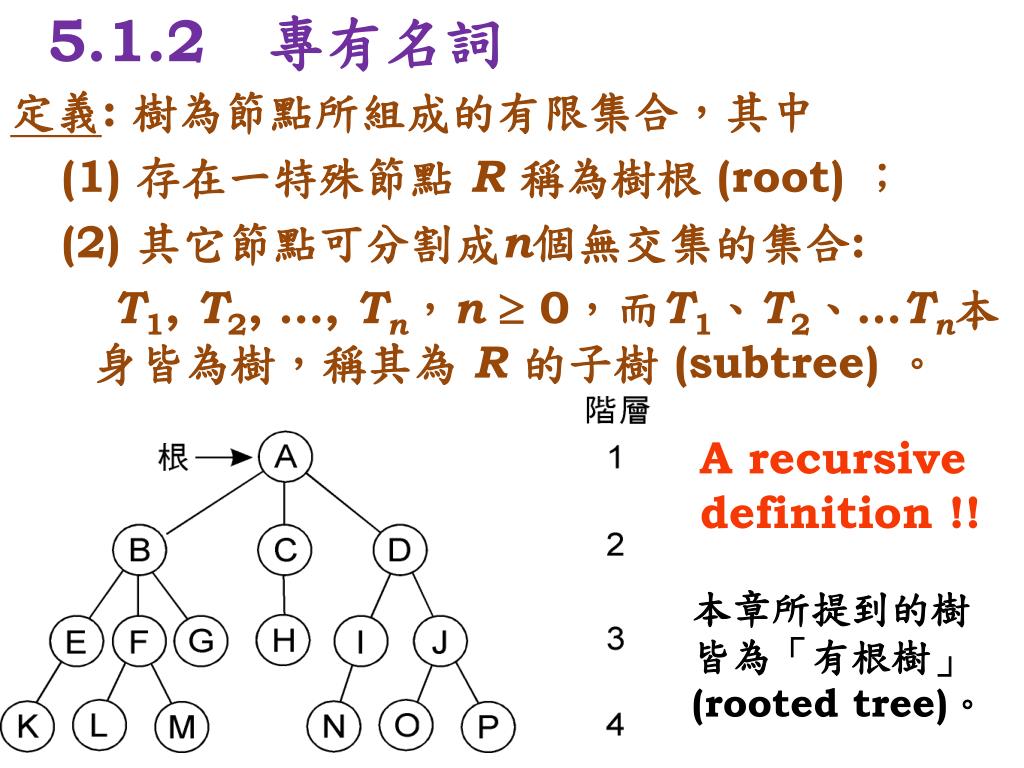

6. 5.1.2　專有名詞 定義: 樹為節點所組成的有限集合，其中 (1) 存在一特殊節點 R 稱為樹根 (root) ； (2) 其它節點可分割成n個無交集的集合: T1, T2, …, Tn，n  0，而T1、T2、…Tn本身皆為樹，稱其為 R 的子樹 (subtree) 。 A recursive definition !! 本章所提到的樹皆為「有根樹」 (rooted tree)。

7. 5.1.2　專有名詞(續) • 節點 (node): 圖中圓圈和向下的分支(branch) • 樹根 (root): 節點A • 分支度 (degree): 一個節點其所有子樹的數目 • 樹葉 (leaf):分支度為0的節點 • 內部節點(internal node)、非終端節點(non-terminal node) • 深度 (depth): 樹的最高階層(level)

8. 5.1.2　專有名詞(續) • 兒子 (son): 任何節點 X，其子樹的樹根 Y，為 X 的兒子 • 父親 (father, parent): Y 是 X 的「父親」 • 兄弟 (sibling, brother) : 共有一個父親的數個節點 • 祖先 (ancestor): 該節點走向樹根所經過的所有節點 • 後裔 (descendant): 任一節點的所有子樹節點

9. 5.2　樹的表示法 • 用陣列表示樹 ? • 用鍵結串列表示樹 ! 令分支度=k 若T 共有n個節點，則需要n個鍵結節點，計有nk 個指標；然而除了樹根外，每個節點只須由唯一的指標所指向，遂只需要有n-1個指標空間。用不著的指標空間多達nk-(n-1)=n(k-1)+1個，比用得著的還多，著實浪費。

10. 5.2.1一般化的串列表示 • 串列是一個有限且有順序的元素集合 A = (a1, a2, … , an) 每個元素ai，1in，皆有相同的資料型態 • 倘若不限定各個元素都具有相同的資料型態，則稱此串列為「一般化串列」 (generalized list) (ai 可以是一個節點或是一棵樹) • 可用一般化串列來表示一棵樹T： T = (R, T1, T2, … , Tn) 其中R 為T 的樹根，而T1, T2, … , Tn 為R 的子樹，Ti可能是一個節點也可能是一棵樹（一般化串列）

11. 範例5-1 以一般化串列表示樹 • (A, (B, (E, K), (F, L, M), G), (C, H), (D, (I, N), (J, O, P))) (A, T1, T2, T3) T1= (B, (E, K), (F, L, M), G) T2= (C, H) T3 = (D, (I, N), (J, O, P)) T1 T3 T2

12. 程式5-1 一般化串列鍵結節點的宣告 1 struct TreeNode 2 { int tag; 3 union 4 { int data; 5 struct TreeNode *Tlink; 6 } node; 7 struct TreeNode *link; 8 };

13. (A, T1, T2, T3) T1= (B, (E, K), (F, L, M), G) T2= (C, H) T3 = (D, (I, N), (J, O, P))

14. 5.2.2　左子右兄弟表示法 • 每個節點都有唯一的最左 兒子 (leftmost child) ； • 每個節點都有最靠近它的 右兄弟。

15. 5.2.3 分支度為 2 的二元樹表示法 • 分支度為 2 的樹又稱為 二元樹 (binary tree) • 二元樹中任一節點皆有 2個指標分別指向該節點的左子樹和右子樹。 • 二元樹可以表示任何樹！事實上二元樹有許多很好的性質，我們在一下節中介紹。

16. 注意樹狀結構中兒子的順序是不重要的，試想樹可以樹根為軸心旋轉，使得兒子的順序是不固定的。

17. 5.3　二元樹 • 二元樹是一個由節點組成的有限集合，可以是空集合，或是包含了 (1) 一個樹根節點； (2) 其它節點分割成兩個沒有交集的二元樹， 其一為左子樹 (left subtree) ， 另一為右子樹 (right subtree) • 樹和二元樹之間的差異： • 樹不允許空節點，而空二元樹是允許的； • (2) 樹的子樹沒有順序，而二元樹的子樹有左右之分。

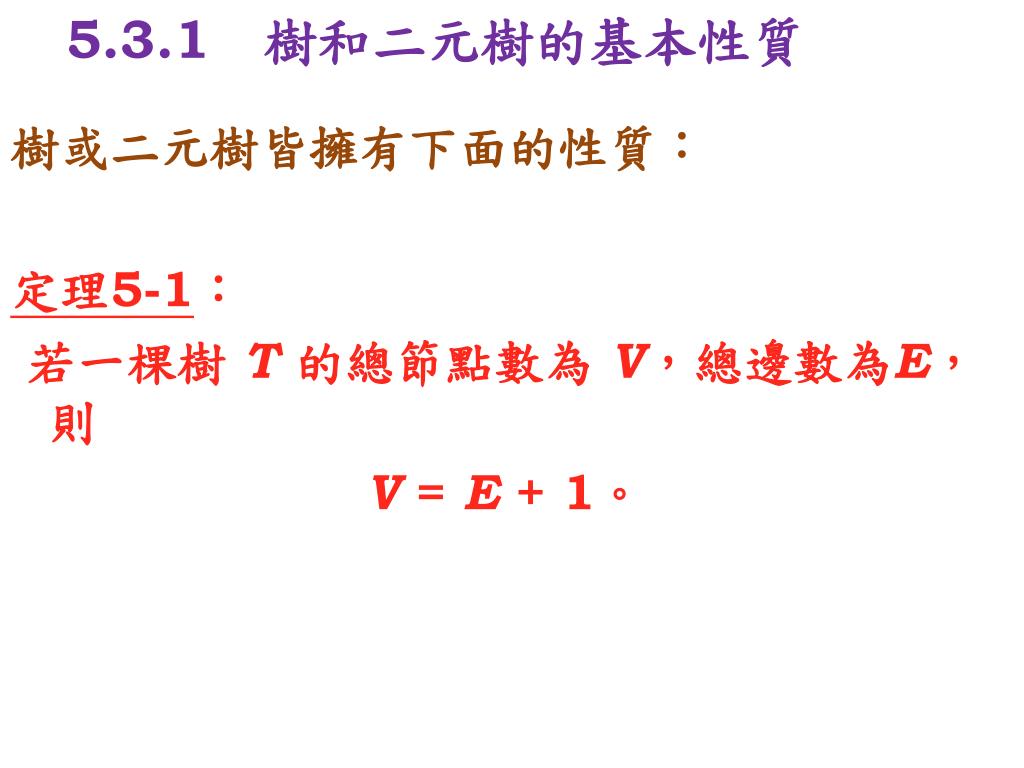

18. 5.3.1　樹和二元樹的基本性質 樹或二元樹皆擁有下面的性質： 定理5-1： 若一棵樹 T的總節點數為 V，總邊數為E，則 V = E + 1。

19. 證明：利用數學歸納法： 歸納法的基礎：當V=1時，即T 只有一個樹根節點，E為0。所以V = E + 1成立。 歸納法的假設：假設當1 V  K 時，該式成立。 歸納法的推論：當V = K + 1時，令此樹的樹根為R，而R有m個子樹T1, T2, …, Tm（如圖5-12所示），分別有個V1, V2, …, Vm個節點。 其中V1 +V2 + …+ Vm =K。若E1, E2, …, Em 分別為此m個子樹的邊數，則 E = E1 +E2+ …+ Em+ m (1) 根據歸納法的假設可知： V1 = E1+1 V2 = E2+1 ‧ ‧ ‧ Vm= Em+1 所以 V1 +V2 + …+Vm = E1 + E2 + …+ Em +m (2) 然而 V = V1 +V2 + …+Vm+1(3) 將式 (2) 代入式 (3) 可得： V = E1+ E2+ …+ Em+ m + 1 引用式 (1) ，則可得 V = E + 1。 由數學歸納法的原理可得證本定理。

20. 5.3.2 二元樹的性質 (a) 稱為歪斜樹 (skew tree) ； (b) 稱為完備二元樹 (complete binary tree) (其樹葉節點皆在相鄰階層，完整定義在後) 同樣數目的樹節點存放在歪斜樹上，會花較多的階層；放在完備二元樹上，則只須最少的階層。

21. = = 2k-1 5.3.2 二元樹的性質(續) 定理5-2： (1) 二元樹上階層 i 的節點數目最多為 2i-1，i1； (2) 深度為 k 的二元樹，其節點數目最多為 2k-1，k1。 • 定理5-2說明了：(1) 每一階層上可放的最多節點數； (2) 階層數已知時，二元樹可放的最多節點數。 證明：(1) 利用數學歸納法： 歸納法的基礎：當i=1時只有樹根一個節點：2i-1=21-1=1；原式成立 歸納法的假設：假設i = k 時該式成立，即階層 k 的最大節點數為 2k-1，k  1。 歸納法的推論：當i = k+1時，因在階層 k 的每一個節點最多會有 2 個子節點，遂在k+1階層最多會有 22k-1 = 2k = 2i-1 節點。 由數學歸納法的原理可知本定理得證。 (2) 由 (1) 可知：二元樹在階層 i 的最多節點數為2i-1；那麼深度k 的二元樹最多可有節點如下：

22. 對二元樹而言，任一節點的分支度可能為 0、1、或2；分支度為 0 者是為樹葉。 • 樹葉的數目與分支度為 2 的節點數目，存在著有趣的關係，請見定理5-3。 定理5-3： 若 T為一非空的二元樹，n0為樹葉節點數目，n2為分支度為 2 的節點數目，則n0 = n2+1。 證明：令 n 為所有節點數目，而 n1 為分支度為 1 的節點數目。 可得 n = n0 + n1 +n2 (1) 令 B 為二元樹的分支數，除了樹根外，每一節點皆有一 分支指向之。所以 n = B+1 （亦可參考定理5-1）。 又 B = n1+2n2 且 n = n1+ 2n2+1 (2) 由式 (1) 和式 (2) ，我們得到 n0= n2+ 1。

23. 完滿二元樹 (full binary tree) 定義：一個深度為 k 的完滿二元樹即為一深度為 k 且有 2k-1 個節點的二元樹，k  0。 • 由定理5-2(2)可知：深度為k的二元樹，其最多節點數為2k-1。這樣的樹會將樹上所有可能存放節點的位置都放滿，完滿 (full) 之名因而生成。

24. 完備二元樹 (complete binary tree) 我們可對二元樹上節點予以編號，階層小者先編，同一階層則自左向右編號，這樣的編號方式，使我們定義出完備(complete) 二元樹。 定義：深度為k，節點數為 n 的二元樹稱為完備二元樹，若且唯若 (1) k = 1時，樹有一個節點； (2) 當k  2 且 1i<k 時， 深度 i 有 2i-1個節點， 且第 k 層的節點皆由 第k-1層的分支由左至右 逐一連接而成。 完滿或完備二元樹之所以受人注意，乃因它們可以將節點以較少的階層數存放。

25. 定理5-4：n個節點的完備或完滿二元樹，其深度為 log2(n+1)。 證明： 完滿或完備二元樹的節點皆自階層 1 起排放，任一階層 i 可排放 2i-1 個節點，遂由定理5-2得知，此 n 個節點所佔的深度為 log2(n+1)。

26. 正規二元樹 (formal binary tree) • 在二元樹中非樹葉的節點，又稱為內部節點 (internal node) 。若所有內部節點恰有 2 個子節點，即成為正規二元樹。 定義：若二元樹中所有內部節點恰有2個子 節點，則稱之為正規二元樹 。 • 正規二元樹常被引用在單淘汰賽制的各項賽程安排。樹葉為參賽隊伍，內部節點為優勝隊伍，樹根即為冠軍隊伍。 • 在單淘汰賽制中自n 個隊伍中產生冠軍，須舉辦 n-1場比賽。

27. 5.4　二元樹的表示法 5.4.1以陣列表示二元樹 定理5-5：若一個具有n 個節點的完備二元樹以循序的方式編號，並依序存放在陣列 A 中，即第i 個節點放在 A[i] 中，1 i n，則 (1) 節點 i 的父節點位在 A[i/2]處，i ≠ 1 （i = 1時，其節點正為樹根，無父節點） (2) 若2in，則節點 i 的左兒子節點位在 A[2i]處；若2i >n，節點 i 沒有左子節點 (3) 若2i+1 n，節點 i 的右兒子節點位 A[2i+1]處；若2i+1>n，節點i 沒有左子節點

28. 證明：先用數學歸納法證明 (2) ： • 歸納法的基礎：當 i = 1時，其左子節點確實在 A[2] 處（除非 n<2，此時節點1沒有左子節點）。 • 歸納法的假設：假設當I = k 時，其左子節點確在 A[2i] = A[2k]處（除非2i 已大於n，此時節點 i 無左子節點）。 • 歸納法的推論：當i = k+1時，因第k節點的左子節點在A[2k] 處，其右子節點則位在 A[2k+1] 處；那麼第k+1節點的左子節點應緊臨 A[2k+1]，亦即位於 A[2k+2] = A[2(k+1)] 處（除非 2i 已大於n，此時節點 i 無左子節點）。 • 由數學歸納法的原理，得證定理5-5 (2) 。 (3) 由於 (2) 成立，而且節點 i 的右子節點會緊臨 A[2i]，亦即其位於 A[2i+1]處，除非 i 根本沒有右子節點；得證定理5-5 (3) 。 由 (2) 和 (3) ，我們可知定理 5-5 (1) 成立。

29. ‧ ‧ ‧ ‧ ‧ ‧ ‧ ‧ ‧ ‧ ‧ ‧ ‧ ‧ ‧ ‧

30. 5.4.2 以鍵結串列表示二元樹 • 以陣列來表示完備二元樹算是相當方便，但 • 一般的二元樹將導致陣列空間的浪費； • 如果二元樹中節點的新增、刪除動作頻繁，則會造成陣列對應資料的搬動隨而頻繁。 • 以鍵結串列表示二元樹 為方便辦識樹根，我們常用root 指標指向樹根，做為樹鍵結串列的起點。

32. 陣列表示和鍵結表示的空間需求 • 完備二元樹的陣列表示和鍵結表示皆沒浪費儲存資料的空間； • 但歪斜樹的陣列表示，比起鍵結表示則浪費許多。 • 以n 個節點的歪斜樹而言，陣列表示法可能需要2n-1 個陣列元素；其中 2n-1-n 個陣列元素空間是浪費的，而鍵結表示法只需要n 個節點空間。

33. 二元樹節點的宣告 程式5-2 1 struct BTreeNode 2 { struct BtreeNode *leftchiled; 3 int data; 4 struct BTreeNode *rightchild; 5 }; 6 struct BTreeNode *root;

34. 這樣的二元樹節點，要取得兒子節點的指標十分方便。但若有取得父節點的需求則嫌不足。我們可以加上 parent 欄位指向父節點：

35. 5.5　二元樹的走訪 • 假如一組資料已用二元樹的組織在一起，總有需求對其全數資料做動作，例如計算所有數目、印出所有資料、在所有資料中搜尋某項資料、…等。此時即須對此二元樹做走訪 (traversal) 的運算，利用走訪二元樹的同時，將計算、列印或搜尋的動作完成。 • 事實上走訪即在決定二元樹上資料被處理（計算、列印或搜尋）的順序。我們也希望走訪的演算法對任何節點皆一致，是容易撰寫程式實作的。 • 若對一個二元樹上的節點而言，V表示處理節點上的資料，L 表示走訪其左子樹，R 表示走訪其右子樹。

36. 5.5　二元樹的走訪(續) • 因為對稱的緣故，我們只考慮先走訪左邊再走訪右邊的情形，那麼右圖只剩下三種走訪方式。 • 以V所在的相對位置，分別對此三種走訪方式取名如下： (1) LVR 中序走訪 (inorder traversal) 或中序表示法 (infix notation)； (2) LRV 後序走訪 (postorder traversal) 或後序表示法 (postfix notation)； (3) VLR 前序走訪 (preorder traversal) 或前序表示法 (prefix notation)。

37. 5.5.1　中序走訪 • 利用遞迴的方式撰寫中序走訪的程序；希望把二元樹中序走訪的順序印出來。 程式5-3二元樹的中序走訪 1 struct BTreeNode 2 { struct BTreeNode *leftchild; 3 char data; 4 struct BTreeNode *rightchild; 5 }; 6 struct BTreeNode *root; 7 void inorder(struct BTreeNode *node) 8 { if (node != NULL) 9 { inorder(node->leftchild); 10 cout << node->data; 11 inorder(node->rightchild); 12 } 13}

38. 範例 5-12 6 struct BTreeNode *root; 7 void inorder(struct BTreeNode *node) 8 { if (node != NULL) 9 { inorder(node->leftchild); 10 cout << node->data; 11 inorder(node->rightchild); 12 } 13 } 此為運算式二元樹 其對應中序表示運算式為 ： (A+B)*C+D/(E-F)。

39. 6 struct BTreeNode *root; 7 void inorder(struct BTreeNode *node) 8 { if (node != NULL) 9 { inorder(node->leftchild); 10 cout << node->data; 11 inorder(node->rightchild); 12 } 13 } (A+B)*C+D/(E-F) 如何加上 ( )?

40. 5.5.2　後序走訪 程式5-4二元樹的後序走訪 14 void postorder(struct BTreeNode *node) 15 { if (node !=NULL) 16 { postorder(node->leftchild); 17 postorder(node->rightchild); 18 cout << node->data; 19 } 20 } 以後序走訪，可得到： AB+C*DEF-/+ 其正為對應的後序運算式。

41. 5.5.3　前序走訪 程式5-5二元樹的前序走訪 21 void preorder(struct BTreeNode *node) 22 { if (node != NULL) 23 { cout << node->data; 24 preorder(node->leftchild); 25 preorder(node->rightchild); 26 } 27 } 以前序走訪，可得到： +*+ABC/D-EF 其正為對應的前序運算式。

42. 5.5.4 利用堆疊和迴圈取代遞迴，進行二元樹的走訪 1 struct BTreeNode 2 { struct BTreeNode *leftchild; 3 char data; 4 struct BtreeNode *rightchild; 5 }; 6 struct BTreeNode *root; 7 struct StackNode 8 { struct BTreeNode *treenode; 9 struct StackNode *next; 10}; 11 struct StackNode *top;

43. 12 void push_node(struct BtreeNode *node ) 13 { struct StackNode *old_top; 14 old_top = top; 15 top = (struct StackNode *) malloc (sizeof(struct StackNode)); 16 top->treenode = node; 17 top->next = old_top; 18 } 19 struct BTreeNode *pop_node() 20 { struct BTreeNode *Tnode; 21 struct StackNode *old_top; 22 if (top == NULL) 23 StackEmpty(); 24 else 25 { Tnode = top->treenode; 26 old_top = top; 27 top = top->next 28 free(old_top); 29 return Tnode; 30 } 31 }

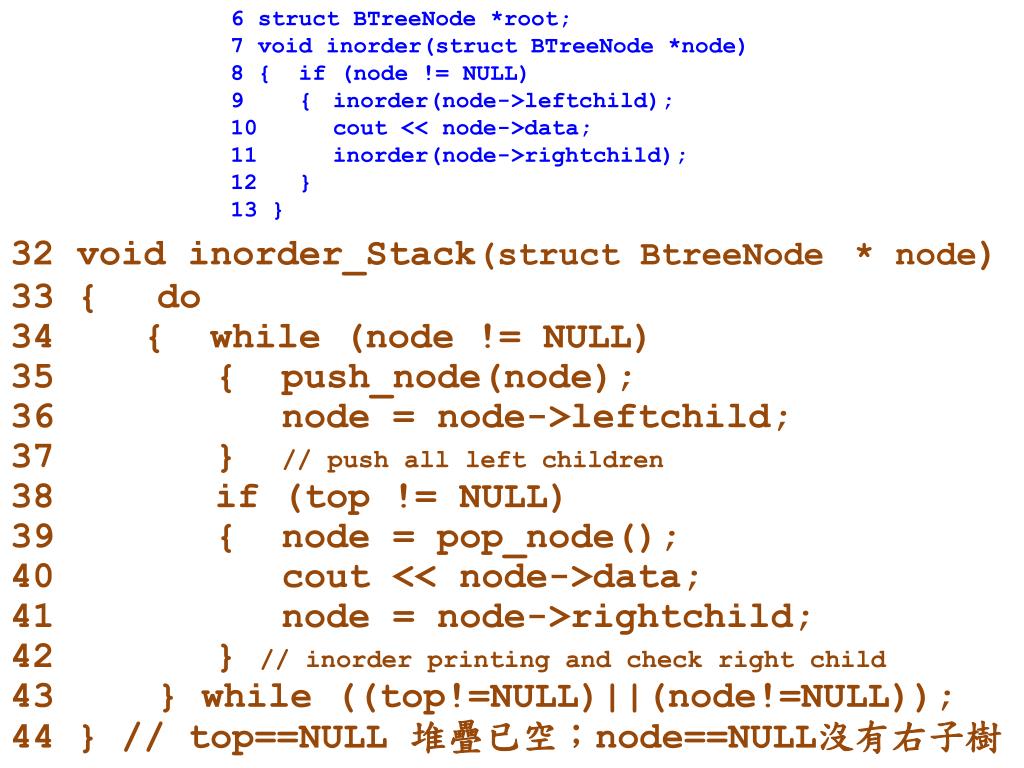

44. 6 struct BTreeNode *root; 7 void inorder(struct BTreeNode *node) 8 { if (node != NULL) 9 { inorder(node->leftchild); 10 cout << node->data; 11 inorder(node->rightchild); 12 } 13 } 32 void inorder_Stack(struct BtreeNode* node) 33 { do 34 { while (node != NULL) 35 { push_node(node); 36 node = node->leftchild; 37 } // push all left children 38 if (top != NULL) 39 { node = pop_node(); 40 cout << node->data; 41 node = node->rightchild; 42 } // inorder printing and check right child 43 } while ((top!=NULL)||(node!=NULL)); 44 } // top==NULL 堆疊已空；node==NULL沒有右子樹

45. 中序表示為： DBGEHAFIC 32 void inorder_Stack() 33 { struct BTreeNode * node; 34 node = root; 35 do 36 { while (node != NULL) 37 { push_node(node); 38 node = node->leftchild; 39 } 40 if (top != NULL) 41 { node = pop_node(); 42 cout << node->data; 43 node = node->rightchild; 44 } 45 }while(top!=NULL)||(node!=NULL)); 46 }

46. 程式5-5二元樹的前序走訪 21 void preorder(struct BTreeNode *node) 22 { if (node != NULL) 23 { cout << node->data; 24 preorder(node->leftchild); 25 preorder(node->rightchild); 26 } 27 } 45 void Preorder_Stack(struct BSTreeNode * node) 46 { do 47 { while (node != NULL) 48 { cout << node->data); 49 push_node(node); 50 node = node->leftchild; 51 } // push all left children 52 if (top != NULL) 53 { node = pop_node(); 54 node = node->rightchild; 55 } 56 } while ((top!=NULL)||(node!=NULL)); 57 }

47. 程式5-4二元樹的後序走訪 14 void postorder(struct BTreeNode *node) 15 { if (node !=NULL) 16 { postorder(node->leftchild); 17 postorder(node->rightchild); 18 cout << node->data; 19 } 20 } 58 void Postorder_Stack(struct BTreeNode * node) 59 { do 60 { while (node != NULL) 61 { cout << node->data; 62 push_node(node); 63 node = node->rightchild; 64 } // push all left children 65 if (top != NULL) 66 { node = pop_node(); 67 node = node->leftchild; 68 } 69 } while ((top!=NULL)||(node!=NULL)); 70 }

48. 5.5.5　階層走訪 • 「階層走訪」 (level-order traversal) 是依階層的順序，進行二元樹的走訪，先走訪階層小的節點，後走訪階層大的節點，同一階層者則依自左向右的順序走訪。 • 對下圖的二元樹，進行階層走訪的結果為： ABCDEFGHI。 • 對同一階層而言，先走訪的節點，其子節點亦在下一階層中先被走訪。 • 這種「先進先出」的特性，恰可用佇列予以儲存與處理。

49. 程式5-7利用佇列進行二元樹的階層走訪 1 struct BTreeNode 2 { struct BTreeNode *leftchild; 3 char data; 4 struct BTreeNode *rightchild; 5 }; 6 struct BTreeNode *root; 7 struct QNode 8 { struct BTreeNode *treenode; 9 struct QNode *next; 10 }; • struct QNode *front, *rear; 12 void AddQueue(struct BTreeNode *Tnode) 13 { struct QNode *node; 14 node=(struct QNode *)malloc(sizeof(struct QNode)); 15 node->treenode = Tnode; 16 node->next = NULL; 17 if (front == NULL) front = node; • else rear->next = node; • rear = node; 21 }

50. 22 struct BTreeNode *DeleteQueue() 23 { struct BTreeNode *Tnode; 24 struct QNode *old_front; 25 if (rear == NULL) 26 QueueEmpty(); 27 else 28 { Tnode = front->treenode; 29 old_front = front; 30 front = front->next; 31 free(old_front); 32 return Tnode; 33 } 34 } 35 void LevelOrder (struct BTreeNode *node) 36 { AddQueue(node); 37 while (front !=NULL) 38 { node = DeleteQueue(); 39 cout << node->data; 40 if (node->leftchild != NULL) 41 AddQueue(node->leftchild); 42 if (node->rightchild != NULL) 43 AddQueue(node->rightchild); 44 } 45 }
