迈克尔孙干涉仪

实验28 迈克尔孙干涉仪制作人罗文慧

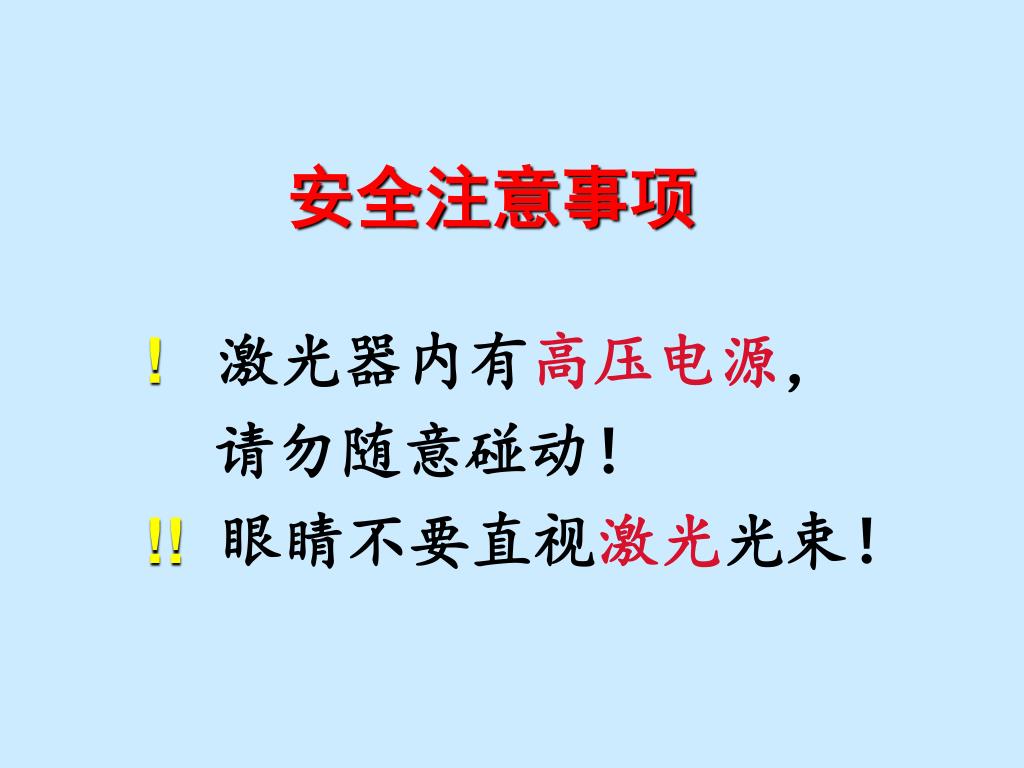

安全注意事项 ! 激光器内有高压电源，请勿随意碰动！ !!眼睛不要直视激光光束！

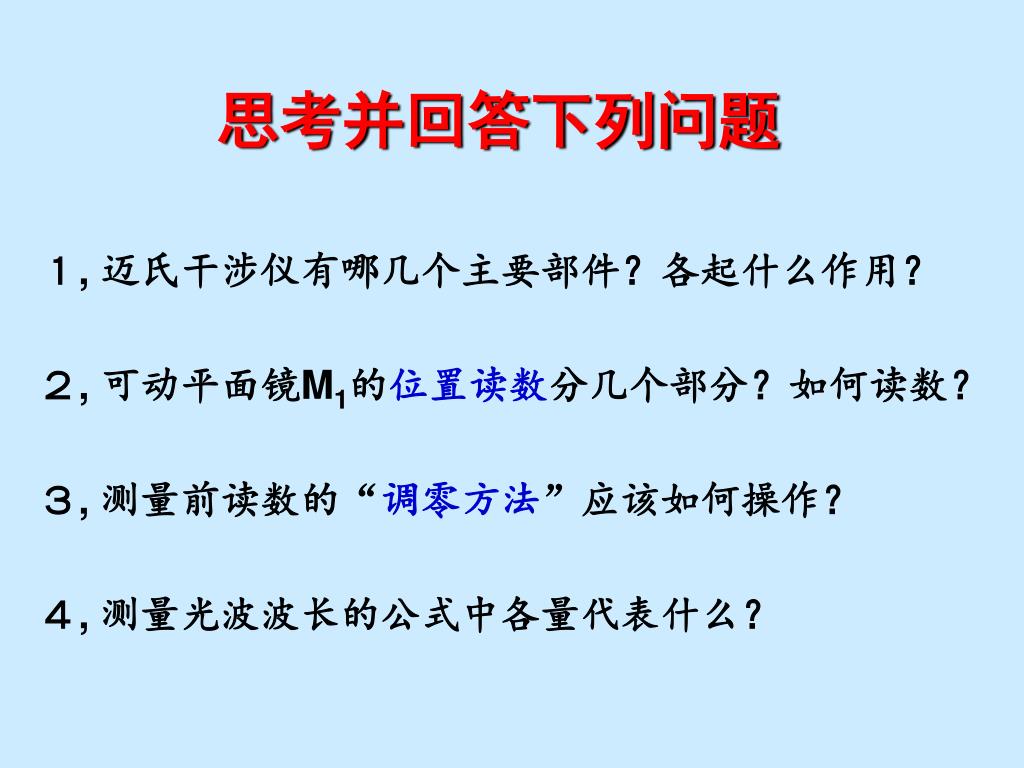

　思考并回答下列问题 １, 迈氏干涉仪有哪几个主要部件？各起什么作用？２, 可动平面镜M1的位置读数分几个部分？如何读数？３, 测量前读数的“调零方法”应该如何操作？４, 测量光波波长的公式中各量代表什么？

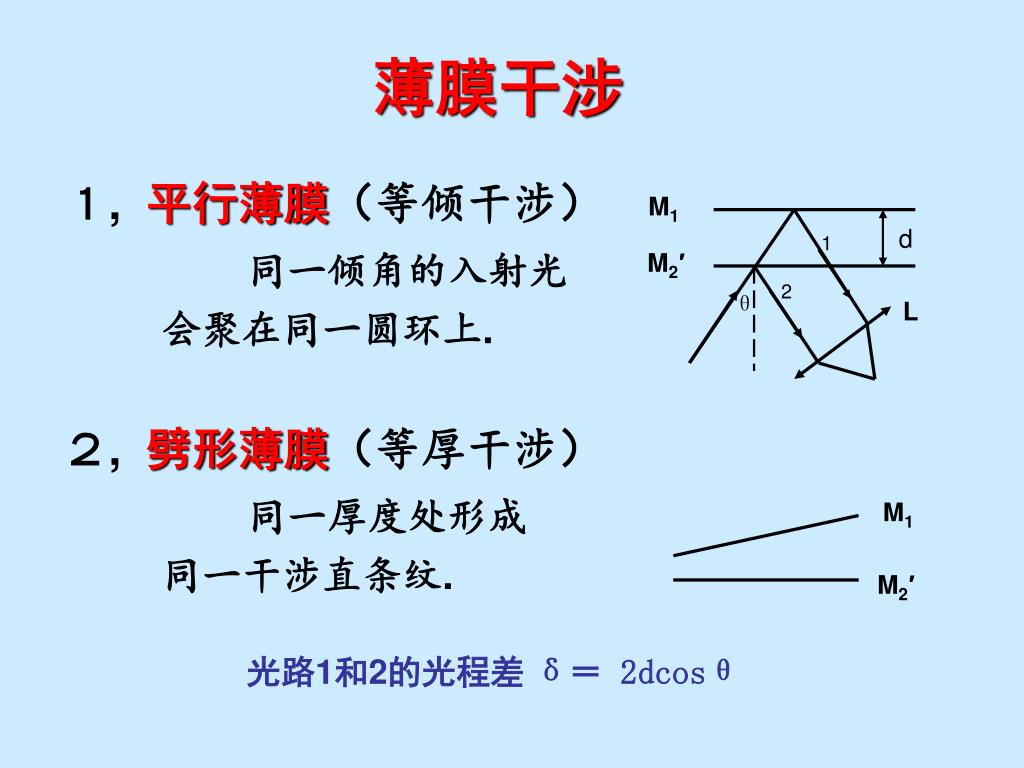

M1 d 1 M2′ 2 θ L M1 M2′ 薄膜干涉１, 平行薄膜（等倾干涉）同一倾角的入射光会聚在同一圆环上. ２, 劈形薄膜（等厚干涉）同一厚度处形成同一干涉直条纹. 光路1和2的光程差 δ＝2dcosθ

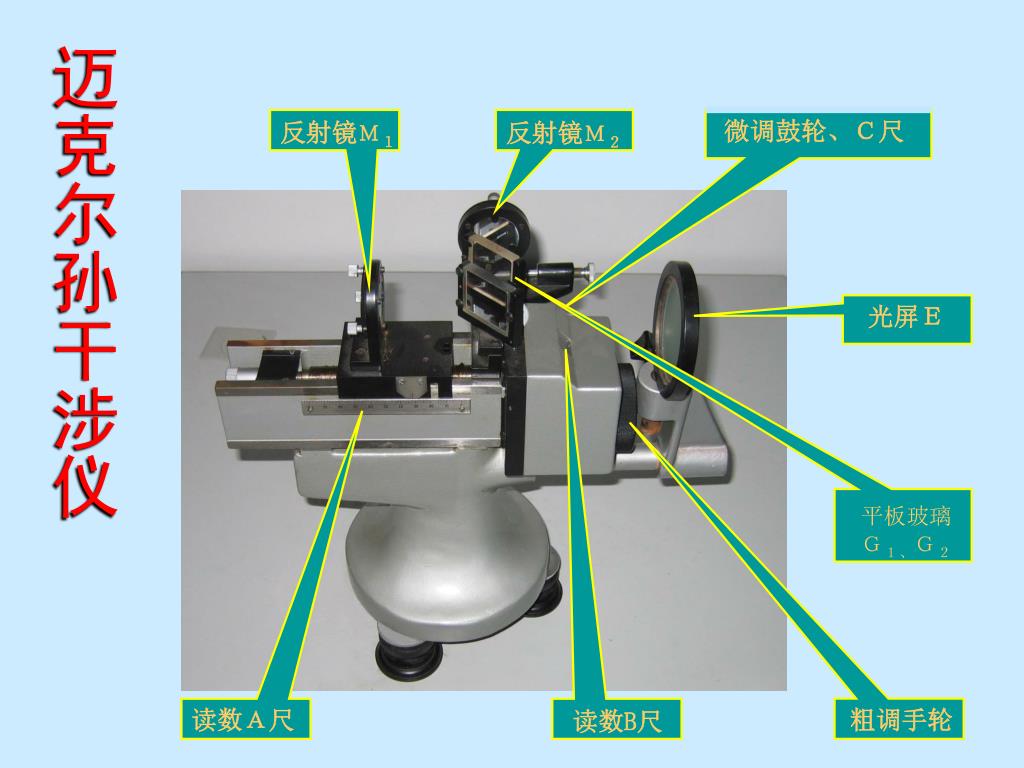

迈克尔孙干涉仪 反射镜Ｍ１微调鼓轮、Ｃ尺反射镜Ｍ２光屏Ｅ平板玻璃Ｇ１、Ｇ２读数Ａ尺读数B尺粗调手轮

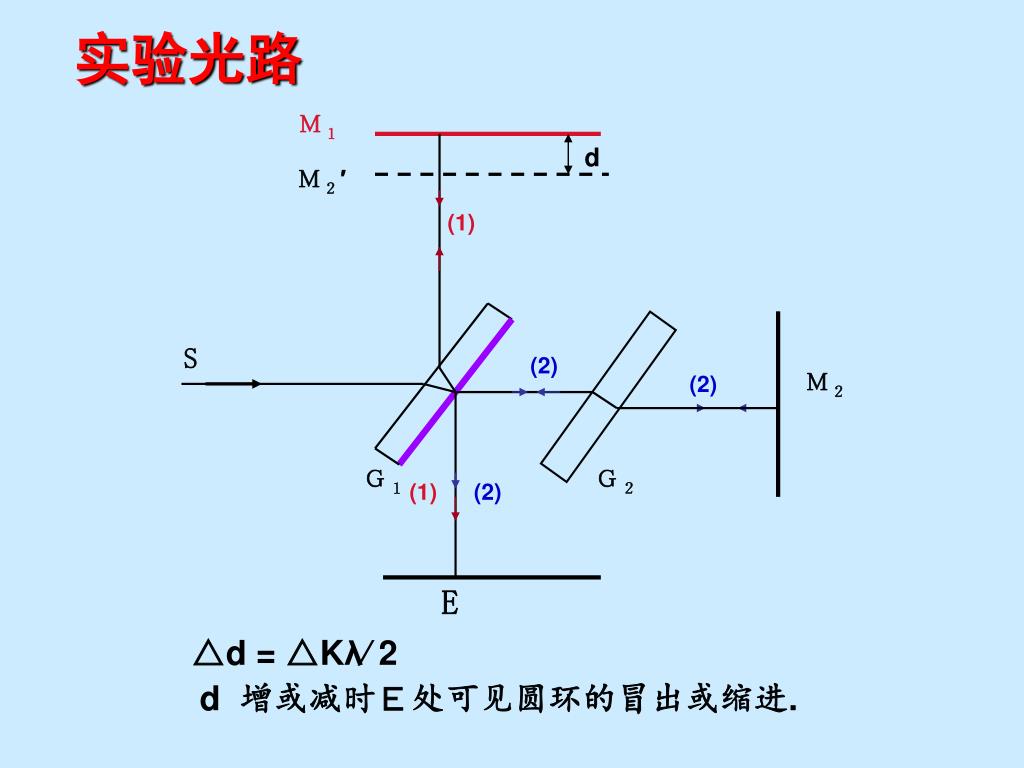

Ｍ１ d Ｍ２′ (1) S (2) Ｍ２ (2) Ｇ１Ｇ２ (1) (2) E 实验光路 △d = △Kλ∕ 2 d 增或减时Ｅ处可见圆环的冒出或缩进.

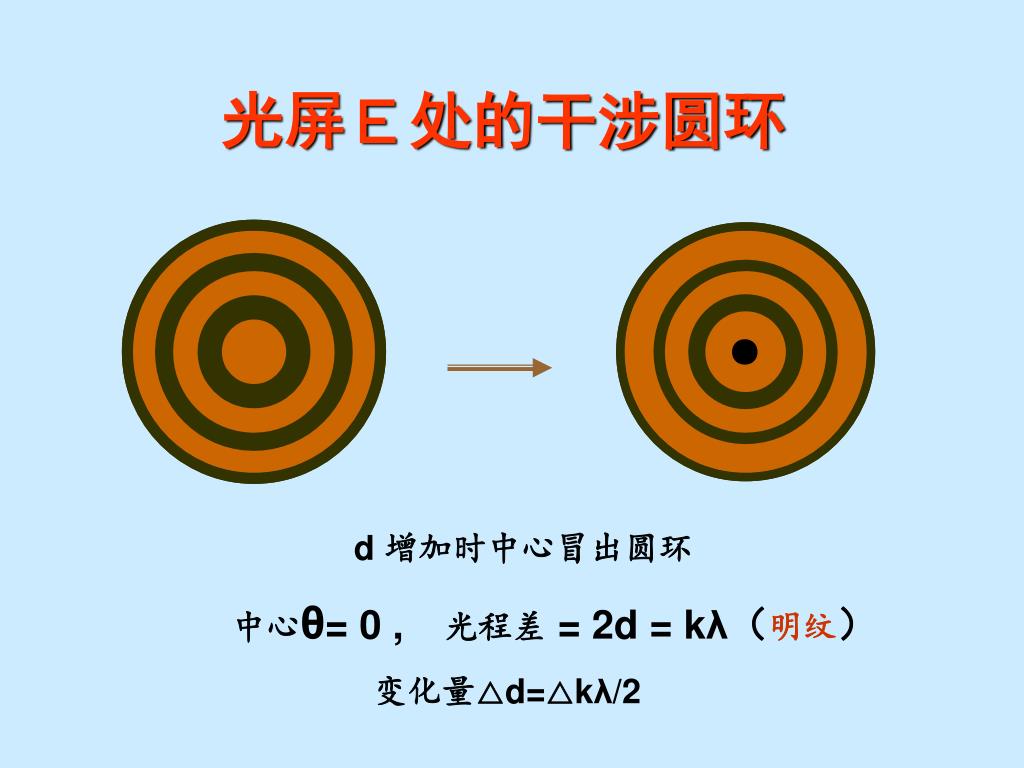

光屏Ｅ处的干涉圆环 d 增加时中心冒出圆环中心θ= 0 ,光程差= 2d = kλ（明纹）变化量△d=△kλ/2

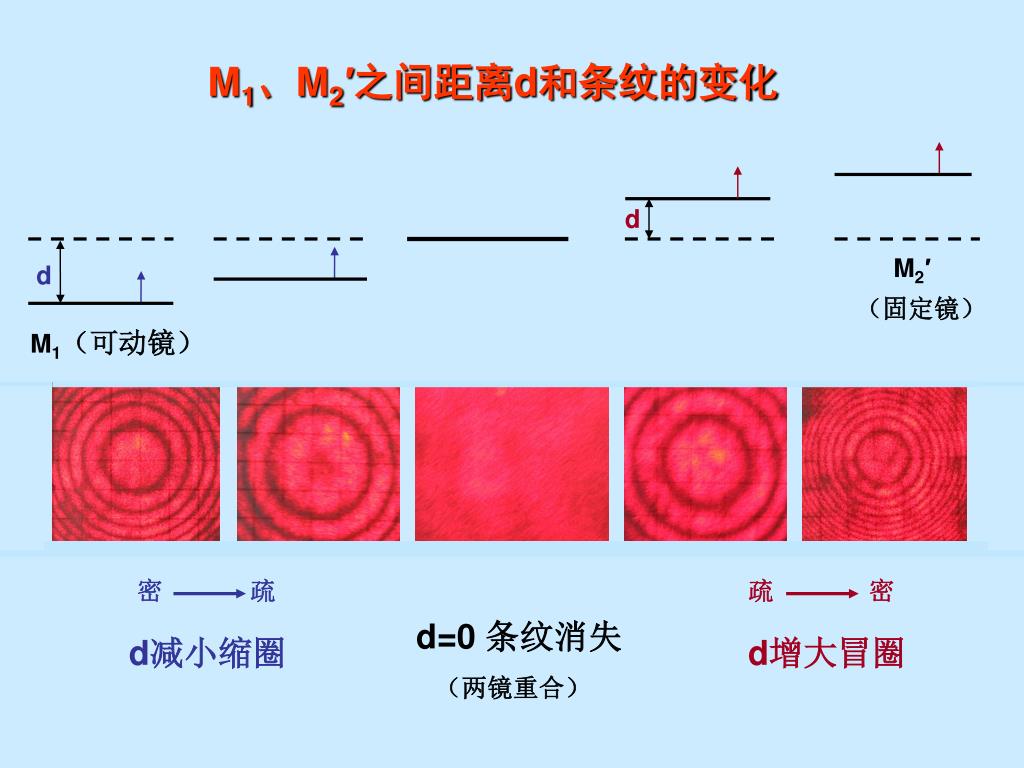

M1、M2′之间距离d和条纹的变化 d M2′ d （固定镜） M1（可动镜）密疏疏密 d=0 条纹消失 d减小缩圈 d增大冒圈（两镜重合）

s1 s2′ （１） ⊙ ⊙ E （２） E ⊙ ⊙ 点光源的干涉在两点光源相遇的空间都可以用光屏 E 观察到干涉条纹． (非定域干涉条纹） s1s2′= 2d 2dcosθ=kλ λ=２△d △k

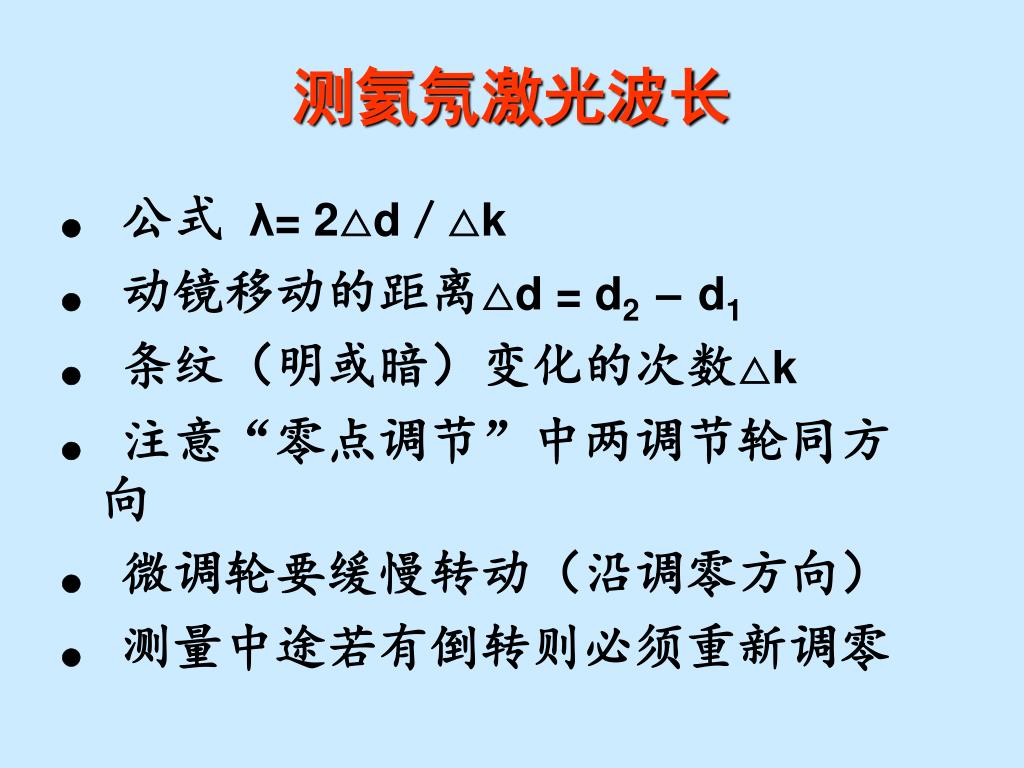

测氦氖激光波长 ●公式λ= 2△d／△k ●动镜移动的距离△d = d2 –d1 ●条纹（明或暗）变化的次数△k ●注意“零点调节”中两调节轮同方向 ●微调轮要缓慢转动（沿调零方向） ●测量中途若有倒转则必须重新调零

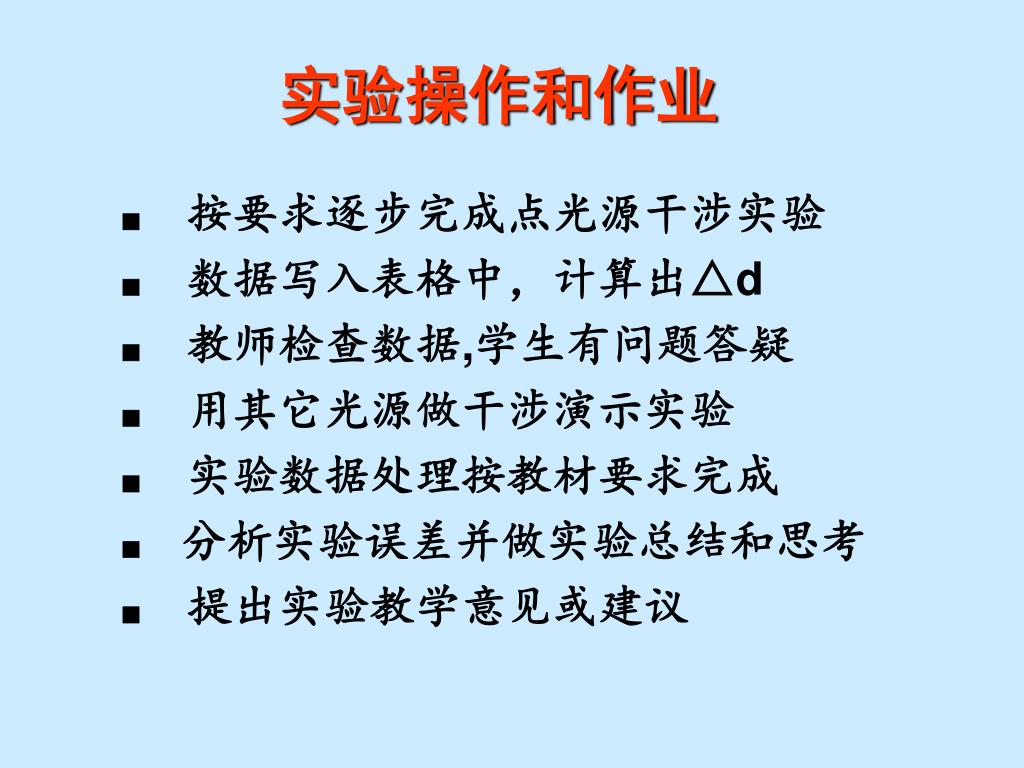

实验操作和作业 　　　■按要求逐步完成点光源干涉实验　　　■数据写入表格中，计算出△d 　　　■教师检查数据,学生有问题答疑　　　■用其它光源做干涉演示实验　　　■实验数据处理按教材要求完成　　　■　　分析实验误差并做实验总结和思考　　　■提出实验教学意见或建议
