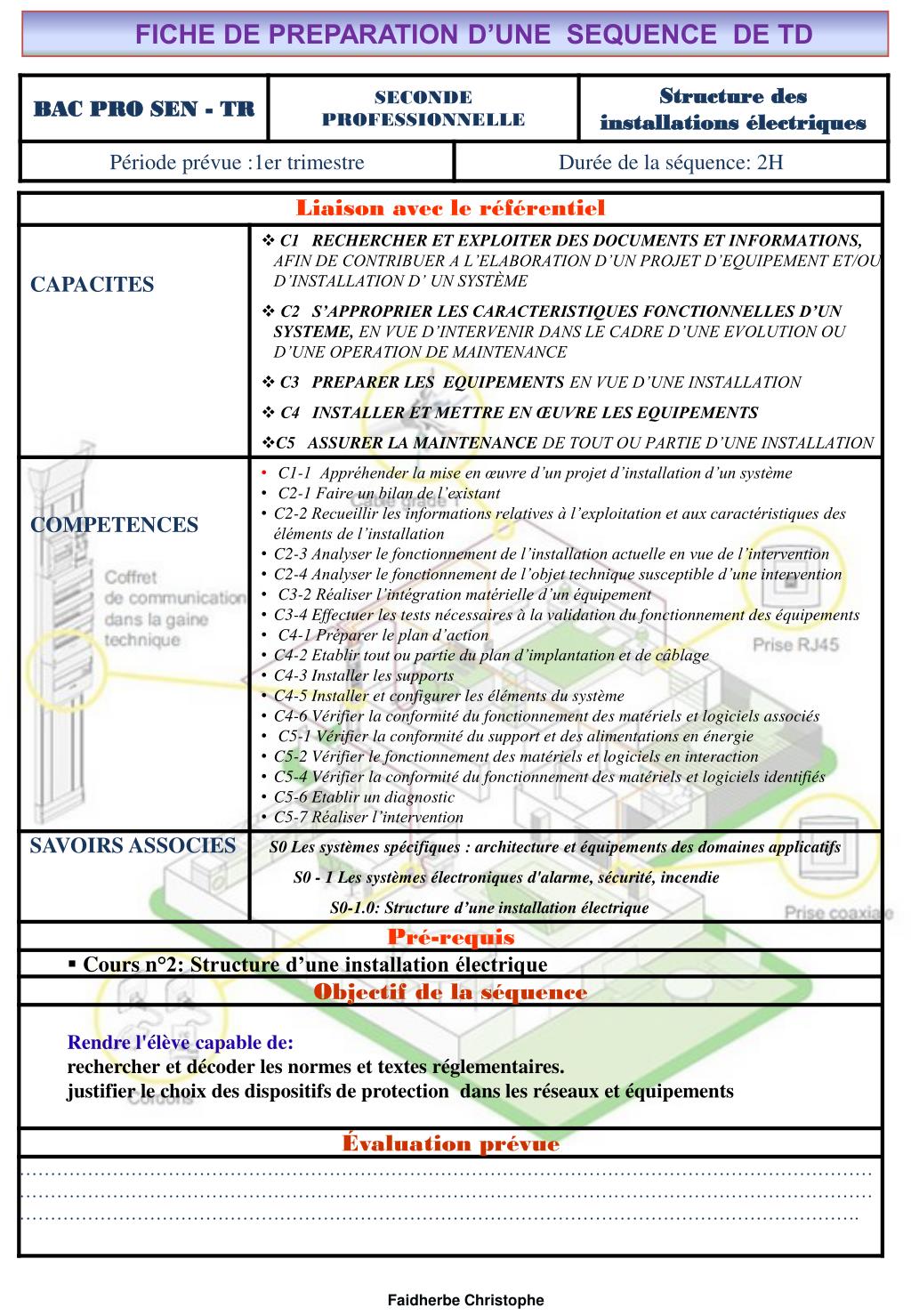

  1. FICHE DE PREPARATION D’UNE SEQUENCE DE TD Faidherbe Christophe

  2. ………………………………..……… Plan du TD Exercice n°1: Questions VRAI/FAUX Exercice n°2: Schéma architectural Exercice n°3: Schéma électrique de répartition Exercice n° 4: Recherche de la référence d’un disjoncteur M.FAIDHERBE, Professeur au Lycée Privé Saint Rémi Pôle professionnel Léonard de Vinci COURS N°2 Page 1

  3. Etre capable de : • xxxxxxxxxxxxxxxxxxxxxxxxxxxxxxxxxxxxxxxxxxx. Objectif: Exercice n°1

  4. Exercice n°2 À partir du plan architectural de la villa Martin çi-dessous. 1) Réalisez le schéma de répartition des circuits, en tenant compte du schéma général du tableau de répartition (Annexe).

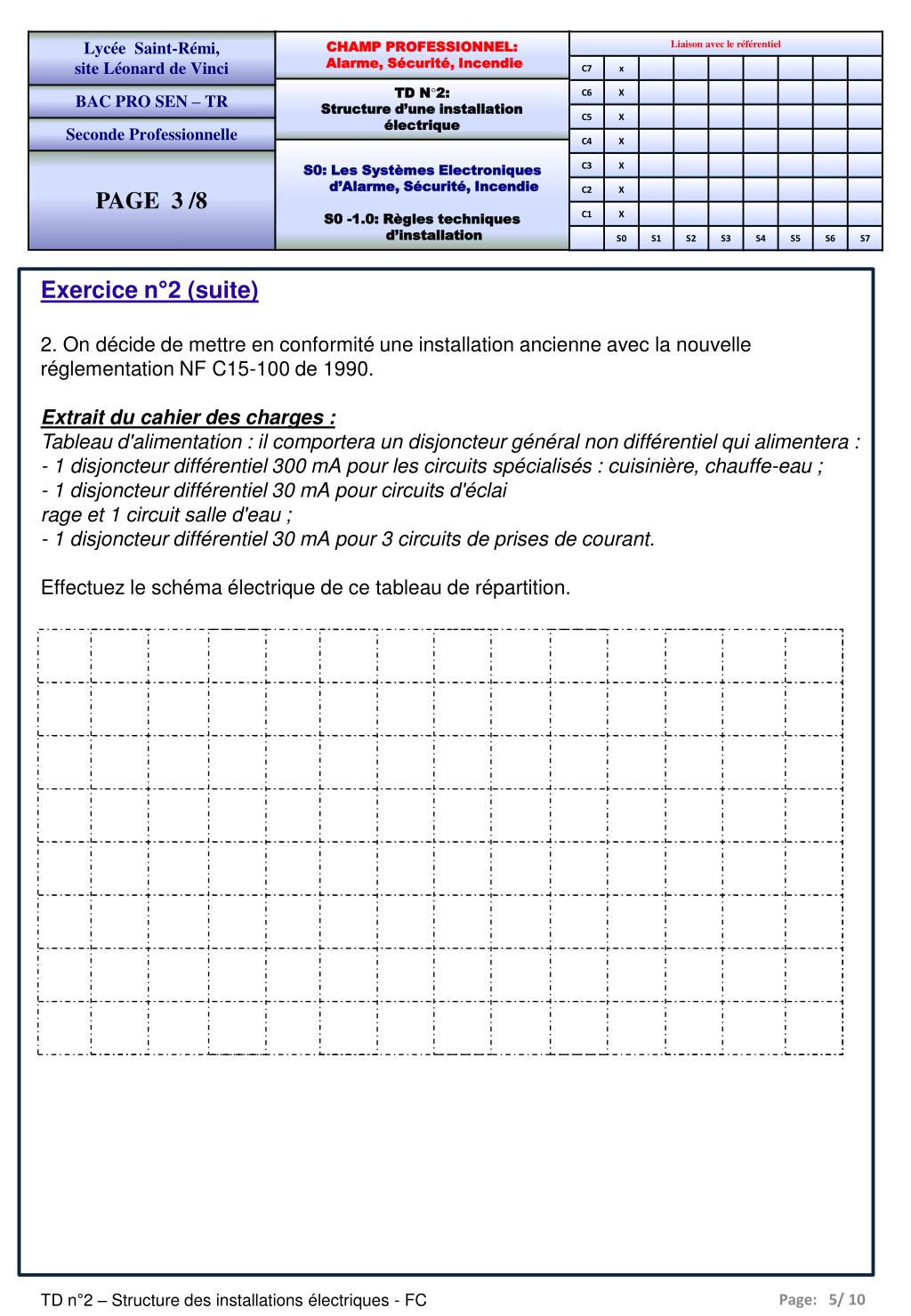

  5. Exercice n°2 (suite) 2. On décide de mettre en conformité une installation ancienne avec la nouvelle réglementation NF C15-100 de 1990. Extrait du cahier des charges : Tableau d'alimentation : il comportera un disjoncteur général non différentiel qui alimentera : - 1 disjoncteur différentiel 300 mA pour les circuits spé­cialisés : cuisinière, chauffe-eau ; - 1 disjoncteur différentiel 30 mA pour circuits d'éclai­ rage et 1 circuit salle d'eau ; - 1 disjoncteur différentiel 30 mA pour 3 circuits de prises de courant. Effectuez le schéma électrique de ce tableau de répartition.

  6. Exercice n°2 Recherchez dans la documentation la référence du disjoncteur de branchement qui conviendrait pour alimen­ter une installation de puissance 9 kW. ……………………………………………………………………………………………………………………………………………………………………………………………………………………………………………………………………………………………………………………………………………………………………………………………………………………………………………………………………………………………………………………………………………………..

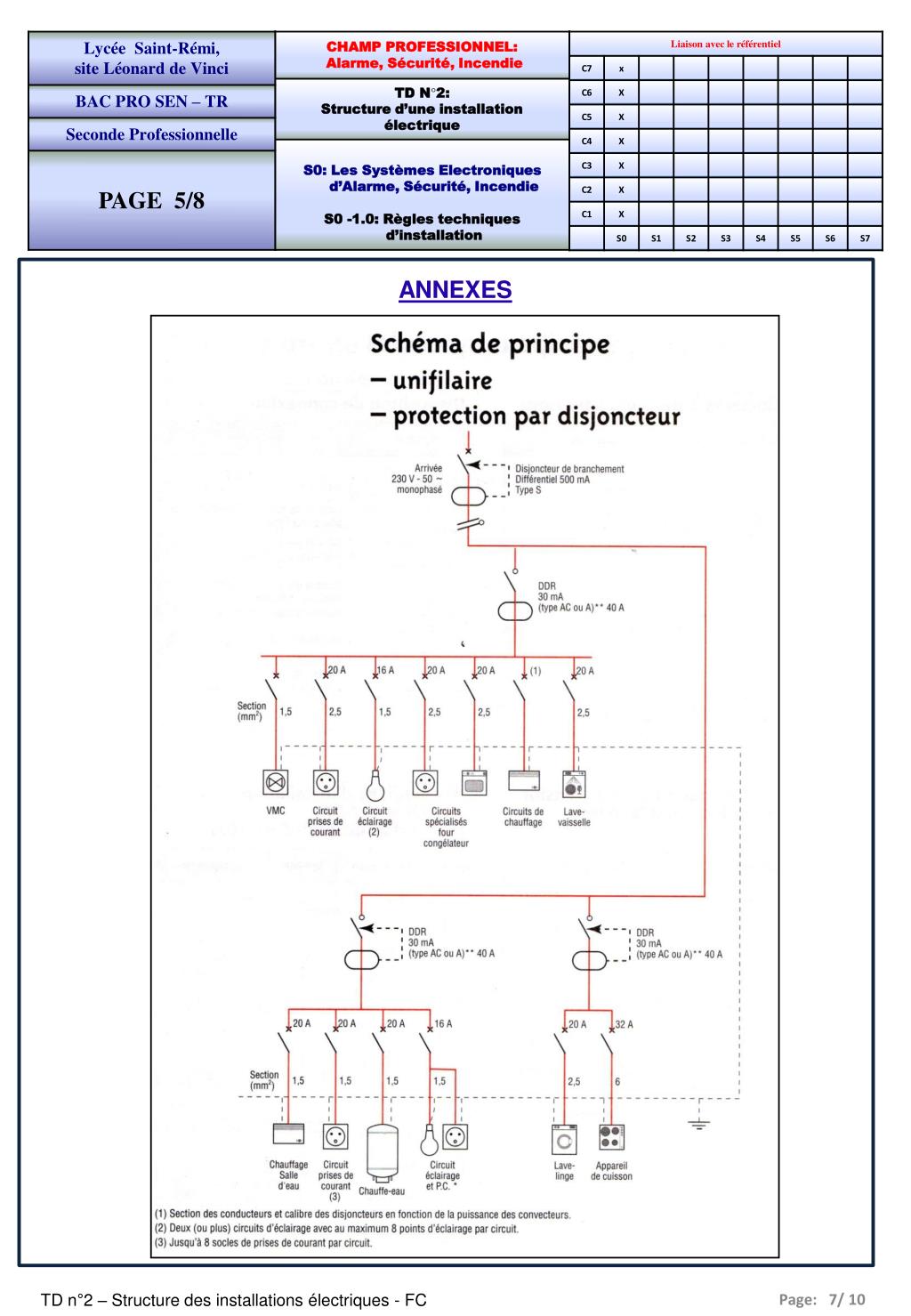

  7. ANNEXES

  8. ANNEXES

  9. ANNEXES

  10. ANNEXES
