Комплексные решения ОАО «Сумское НПО им. М.В. Фрунзе» для утилизации попутного нефтяного газа

1. Комплексные решения ОАО «Сумское НПО им. М.В. Фрунзе» для утилизации попутного нефтяного газа

2. ОАО «Сумское НПО им. М.В. Фрунзе» основано в 1896году ОСНОВНАЯ ПРОДУКЦИЯ Газоперекачивающие агрегатыи компрессорные станции Поршневые компрессоры Газотурбинные электростанции Насосное оборудование Установки осушки газа Установки комплексной подготовки газа Установки переработки нефти и конденсата Оборудование для химической промышленности Трубопроводная арматура АГНКС Центрифуги

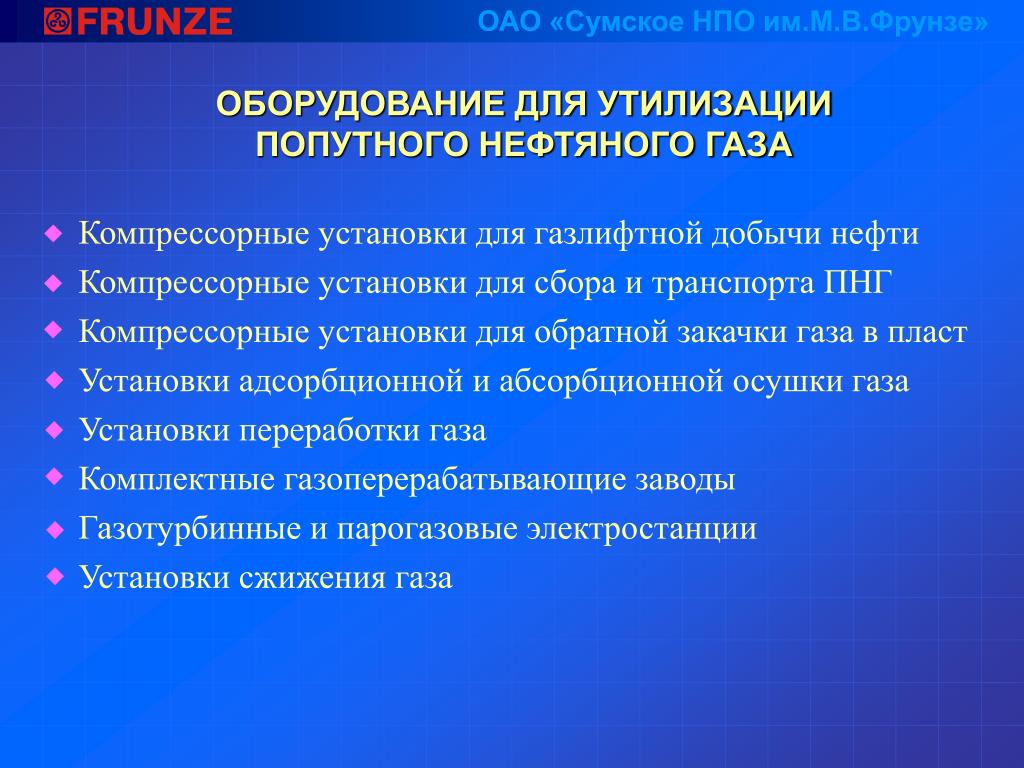

3. ОБОРУДОВАНИЕ ДЛЯ УТИЛИЗАЦИИ ПОПУТНОГО НЕФТЯНОГО ГАЗА Компрессорные установки для газлифтной добычи нефти Компрессорные установки для сбора и транспорта ПНГ Компрессорные установки для обратной закачки газа в пласт Установки адсорбционной и абсорбционной осушки газа Установки переработки газа Комплектные газоперерабатывающие заводы Газотурбинные и парогазовые электростанции Установки сжижения газа

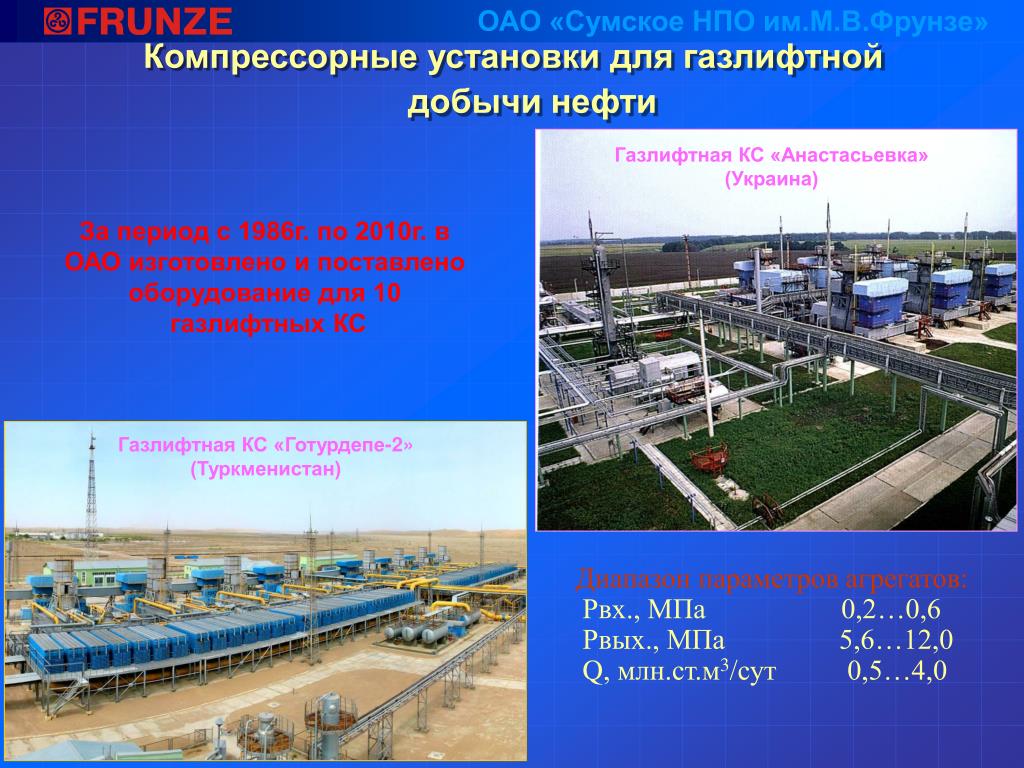

4. Компрессорные установки для газлифтной добычи нефти Газлифтная КС «Анастасьевка» (Украина) За период с 1986г. по 2010г. в ОАО изготовлено и поставлено оборудование для 10 газлифтных КС Газлифтная КС «Готурдепе-2» (Туркменистан) Диапазон параметров агрегатов: Рвх., МПа 0,2…0,6 Рвых., МПа 5,6…12,0Q, млн.ст.м3/сут 0,5…4,0

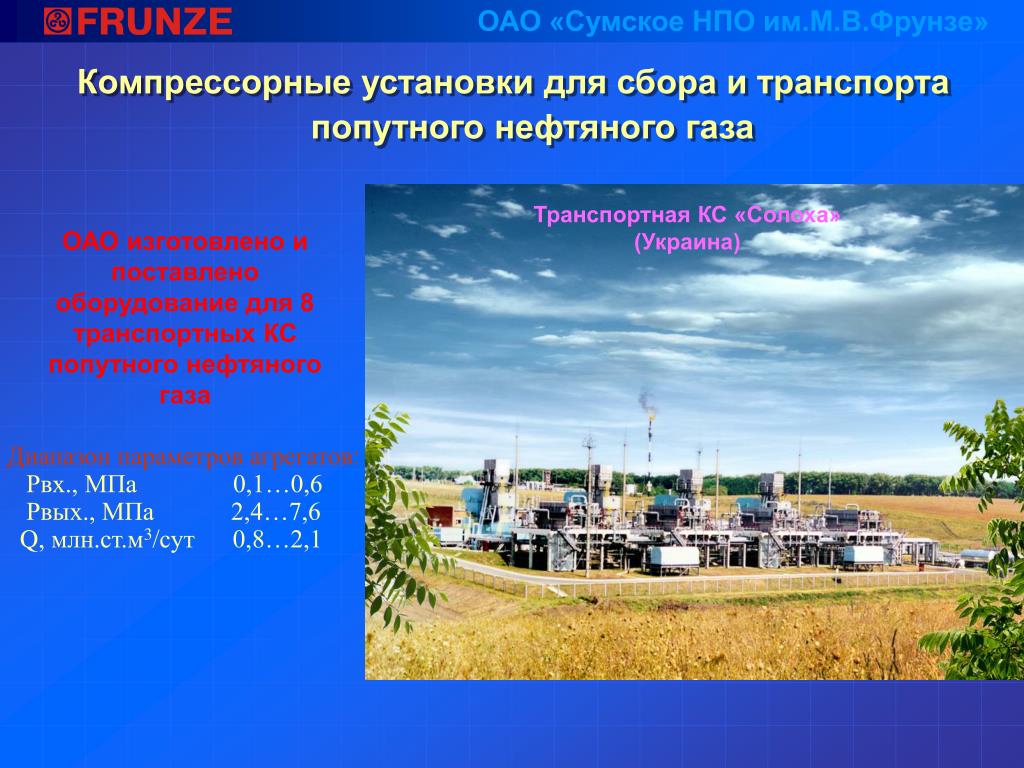

5. Компрессорные установки для сбора и транспорта попутного нефтяного газа Транспортная КС «Солоха» (Украина) ОАО изготовлено и поставлено оборудование для 8 транспортных КС попутного нефтяного газа Диапазон параметров агрегатов: Рвх., МПа 0,1…0,6 Рвых., МПа 2,4…7,6Q, млн.ст.м3/сут 0,8…2,1

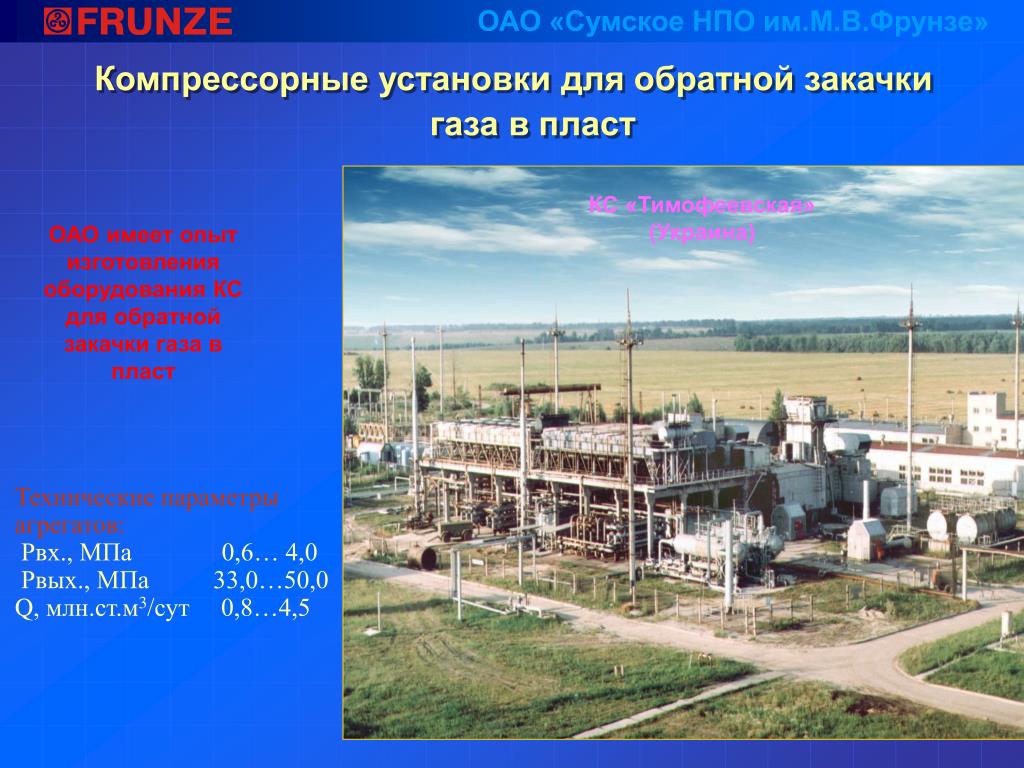

6. Компрессорные установки для обратной закачки газа в пласт КС «Тимофеевская» (Украина) ОАО имеет опыт изготовления оборудования КС для обратной закачки газа в пласт Технические параметры агрегатов: Рвх., МПа 0,6… 4,0 Рвых., МПа 33,0…50,0Q, млн.ст.м3/сут 0,8…4,5

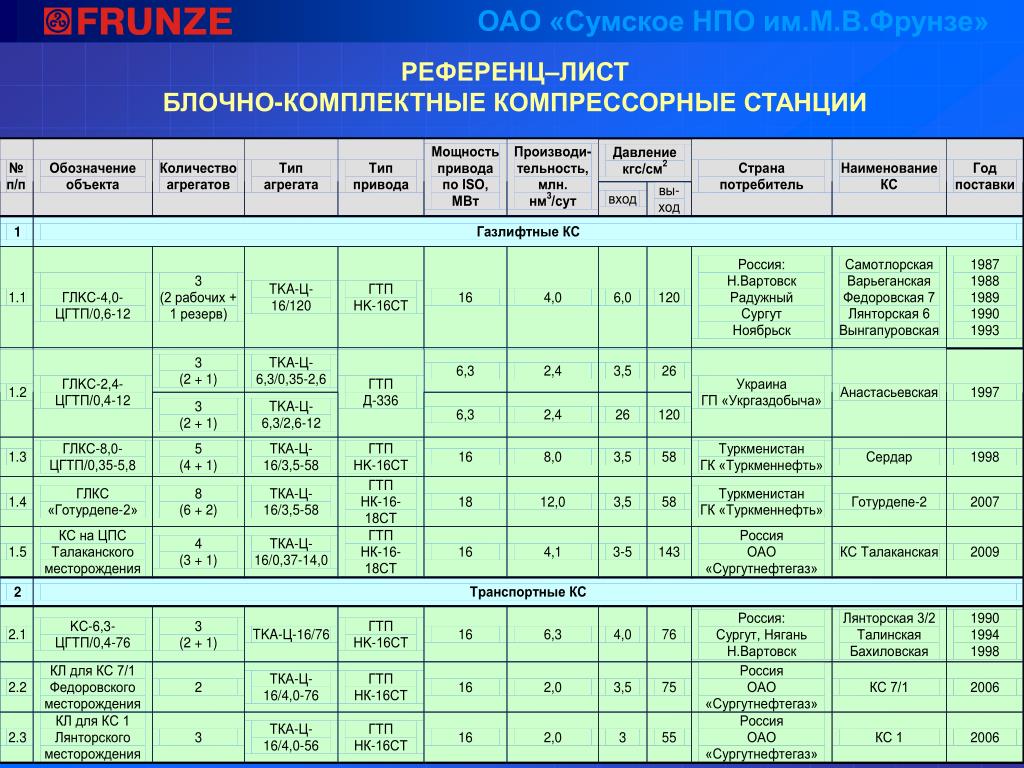

7. РЕФЕРЕНЦ–ЛИСТ БЛОЧНО-КОМПЛЕКТНЫЕ КОМПРЕССОРНЫЕ СТАНЦИИ

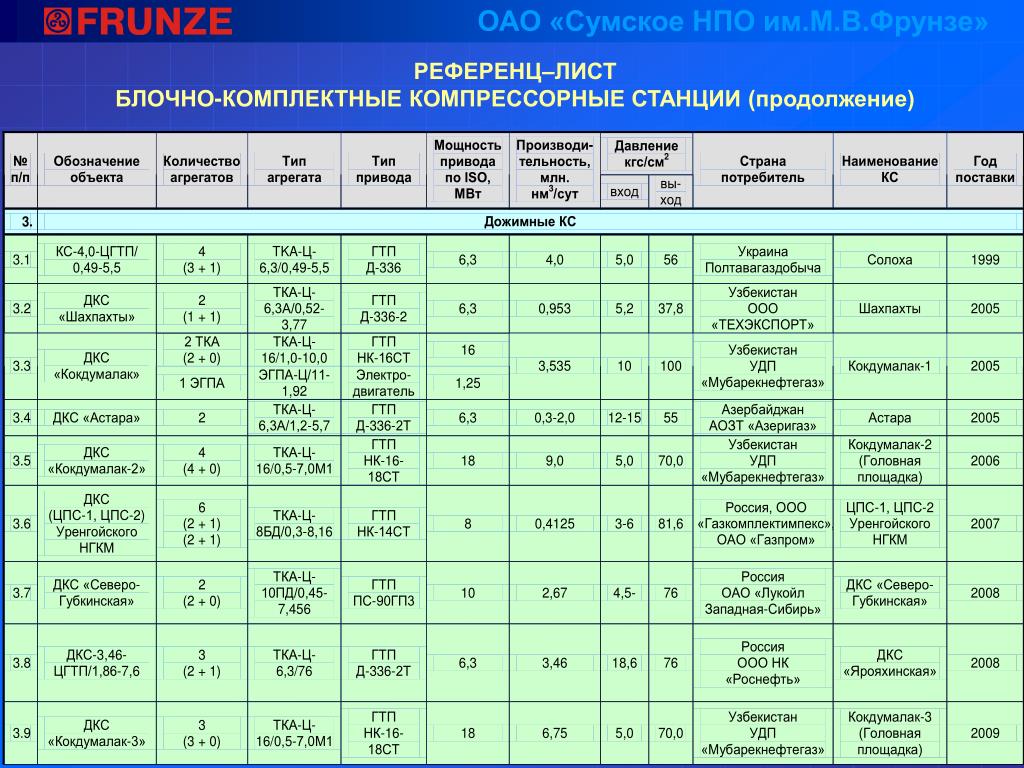

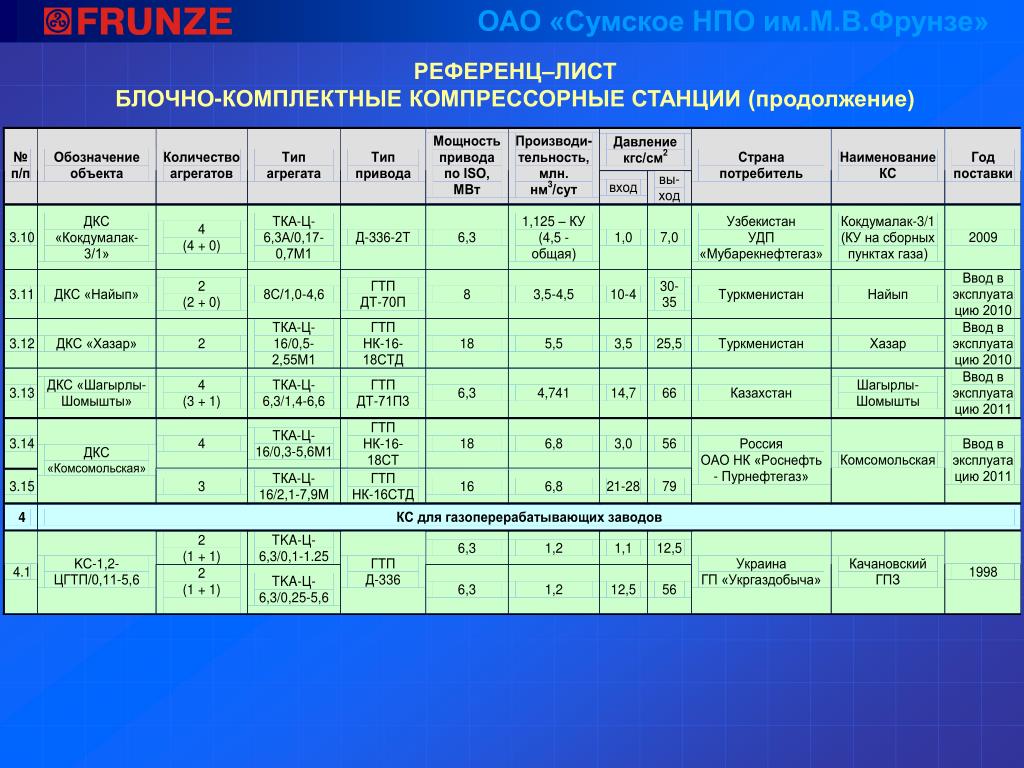

8. РЕФЕРЕНЦ–ЛИСТ БЛОЧНО-КОМПЛЕКТНЫЕ КОМПРЕССОРНЫЕ СТАНЦИИ (продолжение)

9. РЕФЕРЕНЦ–ЛИСТ БЛОЧНО-КОМПЛЕКТНЫЕ КОМПРЕССОРНЫЕ СТАНЦИИ (продолжение)

10. Установки адсорбционной и абсорбционной осушки газа В ОАО изготовлено более 10 установок осушки газа Технические параметры УОГ на твердых сорбентах: Р рабочее, МПа 4,0… 14,0 Q, млн.ст.м3/сут 1,0…10,0 УОГ наКС Талаканского месторождения (Россия) на твердых сорбентах УОГ наКС «Готурдепе-2» (Туркменистан) на жидких сорбентах Технические параметры УОГ на жидких сорбентах: Р рабочее, МПа 4,0…16,0 Q, млн.ст.м3/сут 1,0…30,0

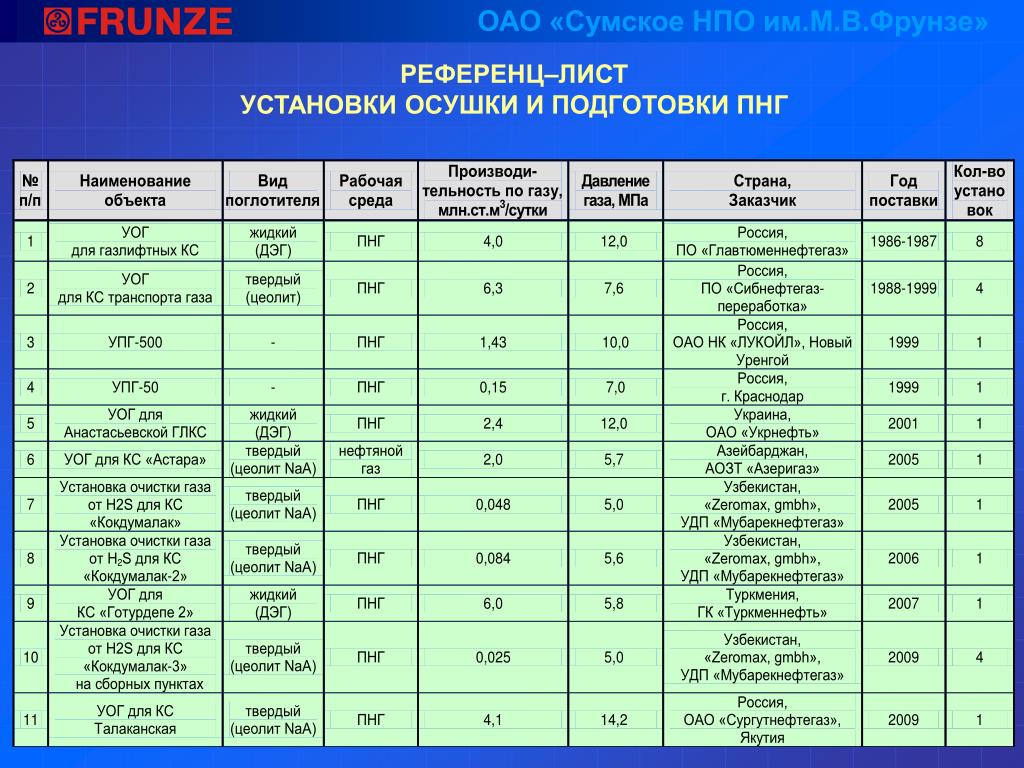

11. РЕФЕРЕНЦ–ЛИСТ УСТАНОВКИ ОСУШКИ И ПОДГОТОВКИ ПНГ

12. Установки переработки газа • Рабочие процессы установок: • низкотемпературная сепарация с дроссель-эффектом; • - низкотемпературная сепарация с детандером; • ректификация; • - газофракционирование. Диапазоны параметров: Р рабочее, МПа 4,0…14,0 Qгаза, млн.ст.м3/сут 1,0…10,0

13. РЕФЕРЕНЦ–ЛИСТ УСТАНОВКИ ПОДГОТОВКИ И ПЕРЕРАБОТКИ ПНГ

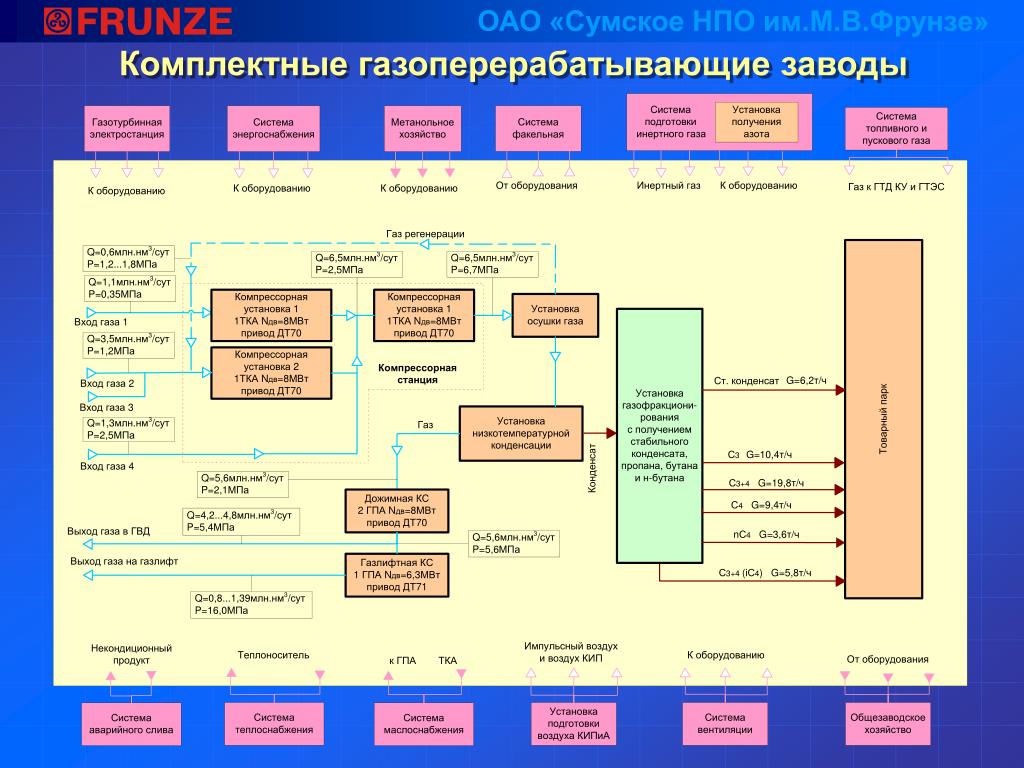

14. Комплектные газоперерабатывающие заводы

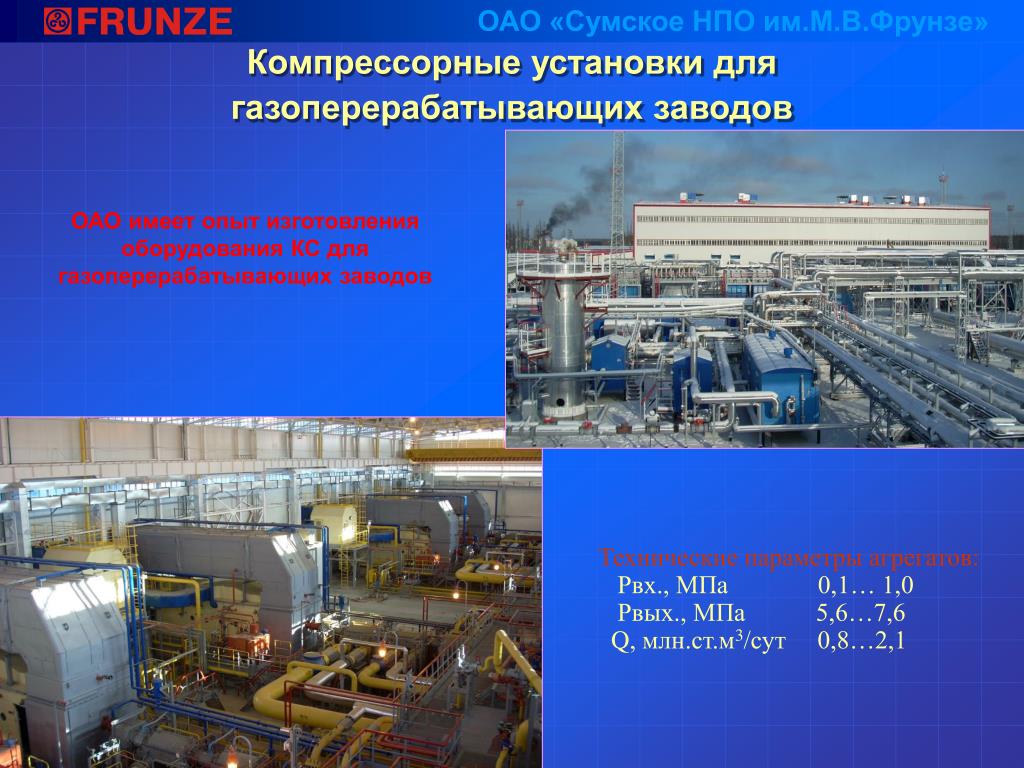

15. Компрессорные установки для газоперерабатывающих заводов ОАО имеет опыт изготовления оборудования КС для газоперерабатывающих заводов Технические параметры агрегатов: Рвх., МПа 0,1… 1,0 Рвых., МПа 5,6…7,6Q, млн.ст.м3/сут 0,8…2,1

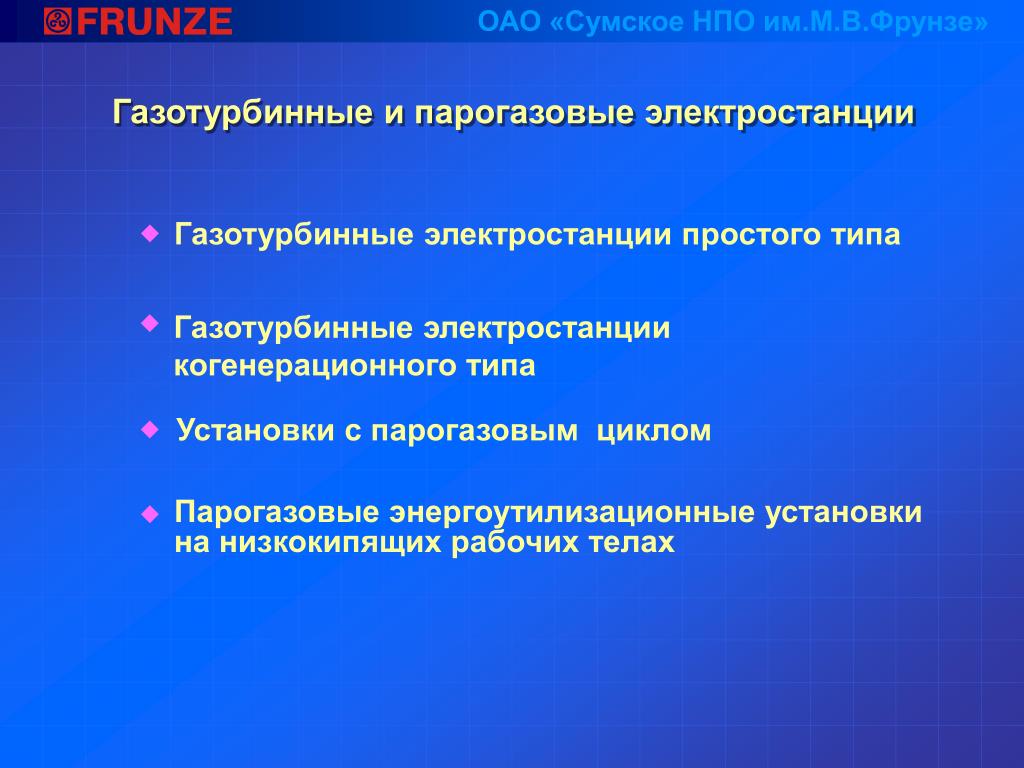

16. Газотурбинные и парогазовые электростанции Газотурбинные электростанции простого типа Газотурбинные электростанции когенерационного типа Установки с парогазовым циклом Парогазовые энергоутилизационные установки на низкокипящих рабочих телах

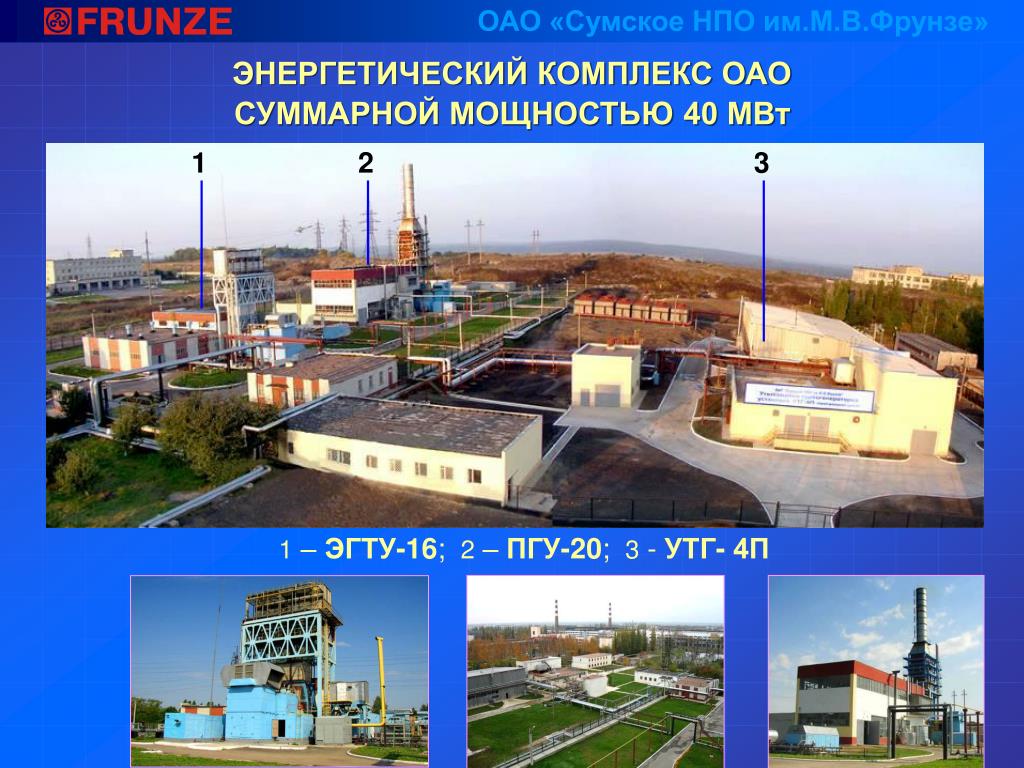

17. 1 2 3 ЭНЕРГЕТИЧЕСКИЙ КОМПЛЕКС ОАО СУММАРНОЙ МОЩНОСТЬЮ40 МВт 1 – ЭГТУ-16; 2 – ПГУ-20; 3 - УТГ- 4П

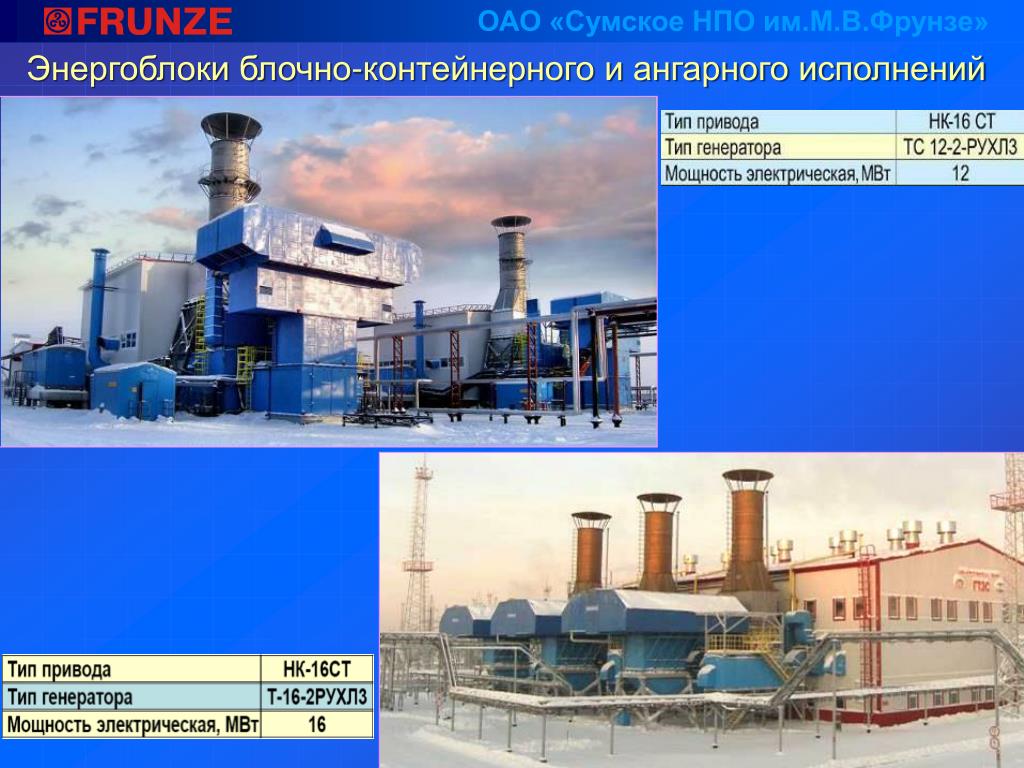

18. Энергоблоки блочно-контейнерного и ангарного исполнений

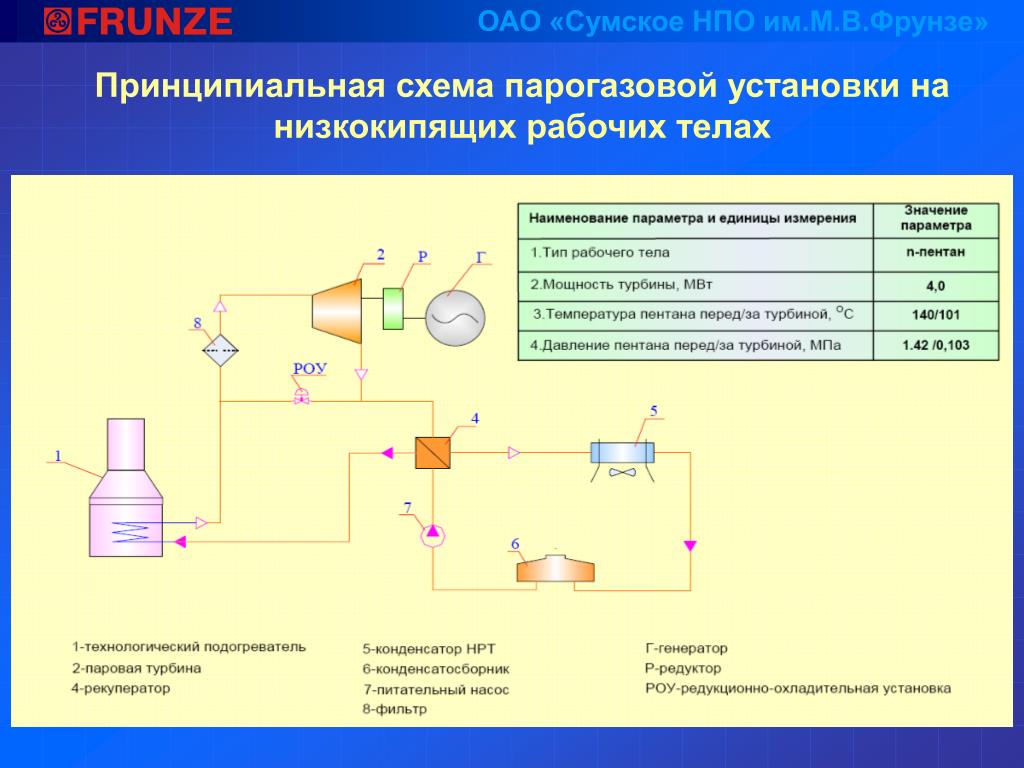

19. Принципиальная схема парогазовой установки на низкокипящих рабочих телах

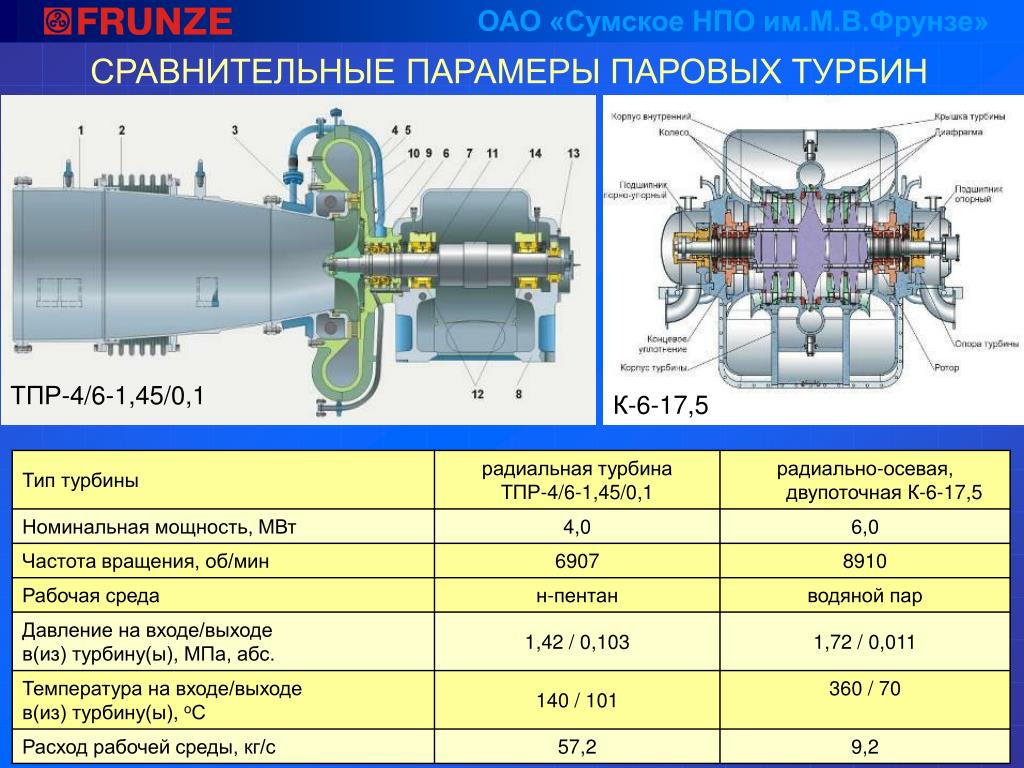

20. ТПР-4/6-1,45/0,1 К-6-17,5 СРАВНИТЕЛЬНЫЕ ПАРАМЕРЫ ПАРОВЫХ ТУРБИН

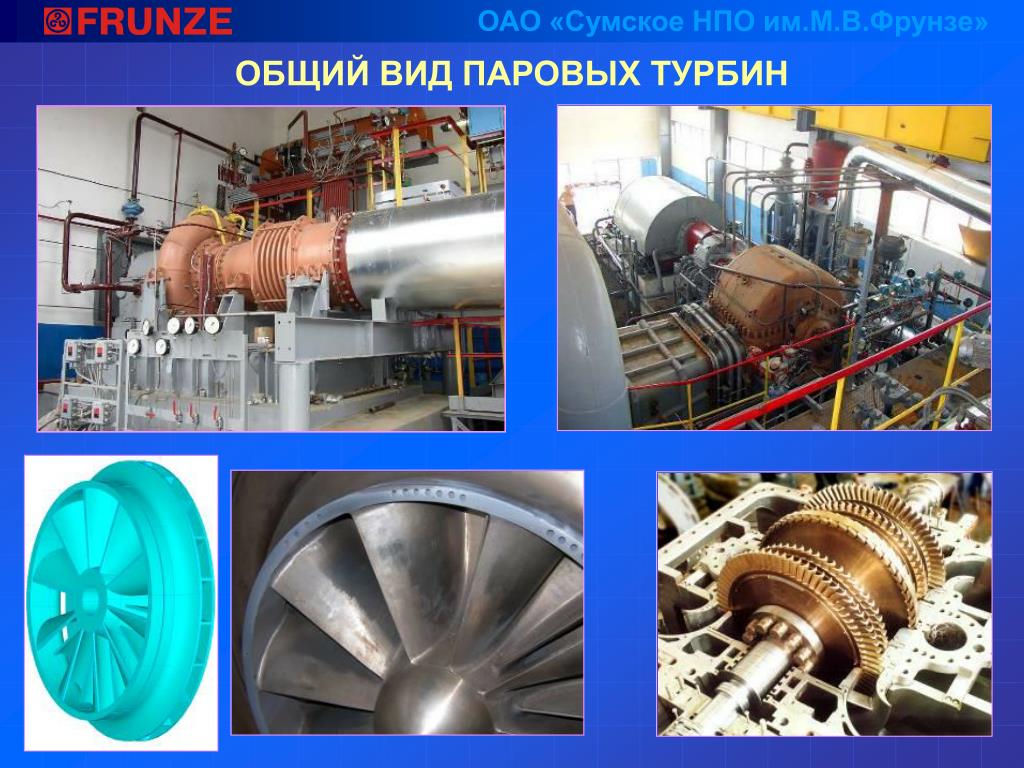

21. ОБЩИЙ ВИД ПАРОВЫХ ТУРБИН

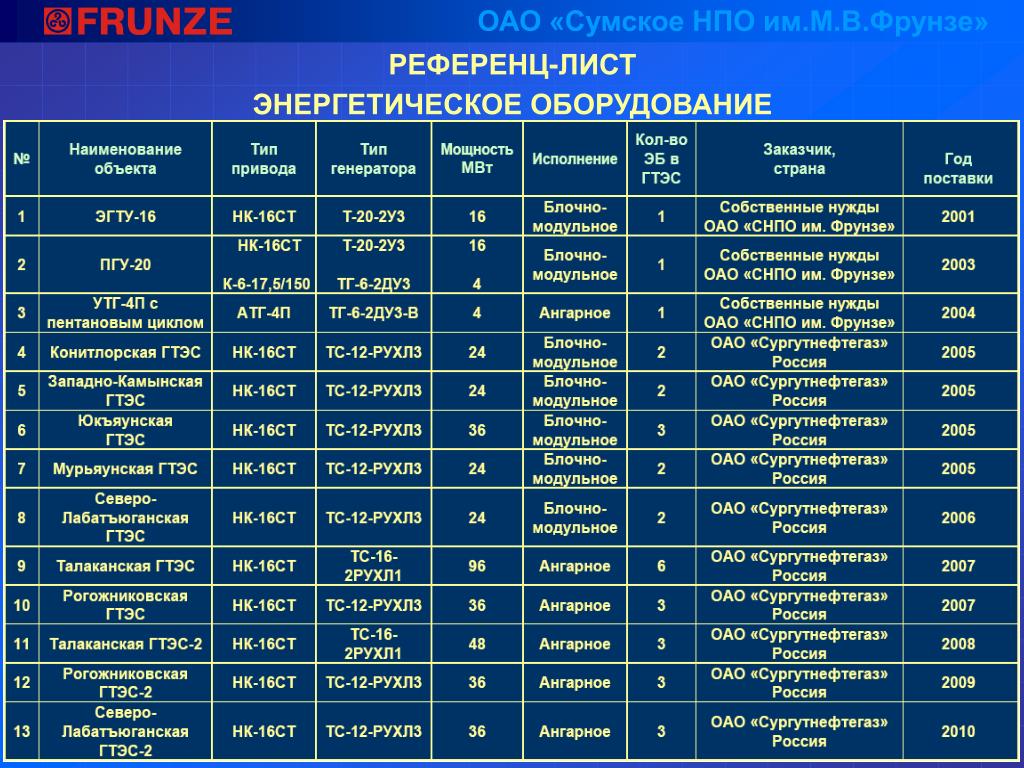

22. РЕФЕРЕНЦ-ЛИСТ ЭНЕРГЕТИЧЕСКОЕ ОБОРУДОВАНИЕ

23. Установки сжижения газа с целью его дальнейшей транспортировки Параметры установки: Давление газа на входе, МПа 2,4…5,6 Производительность по газу, тыс.ст.м3/час 3,5…70,0 Производительность по сжиженному газу, т/час 2,4…50,0

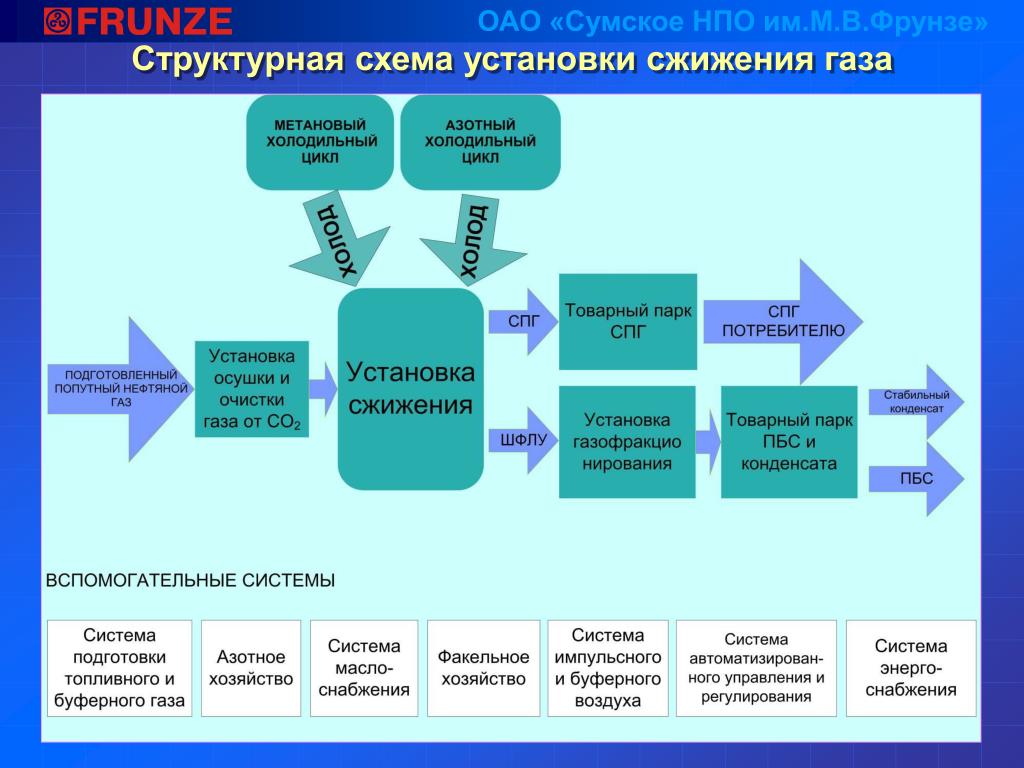

24. Структурная схема установки сжижения газа

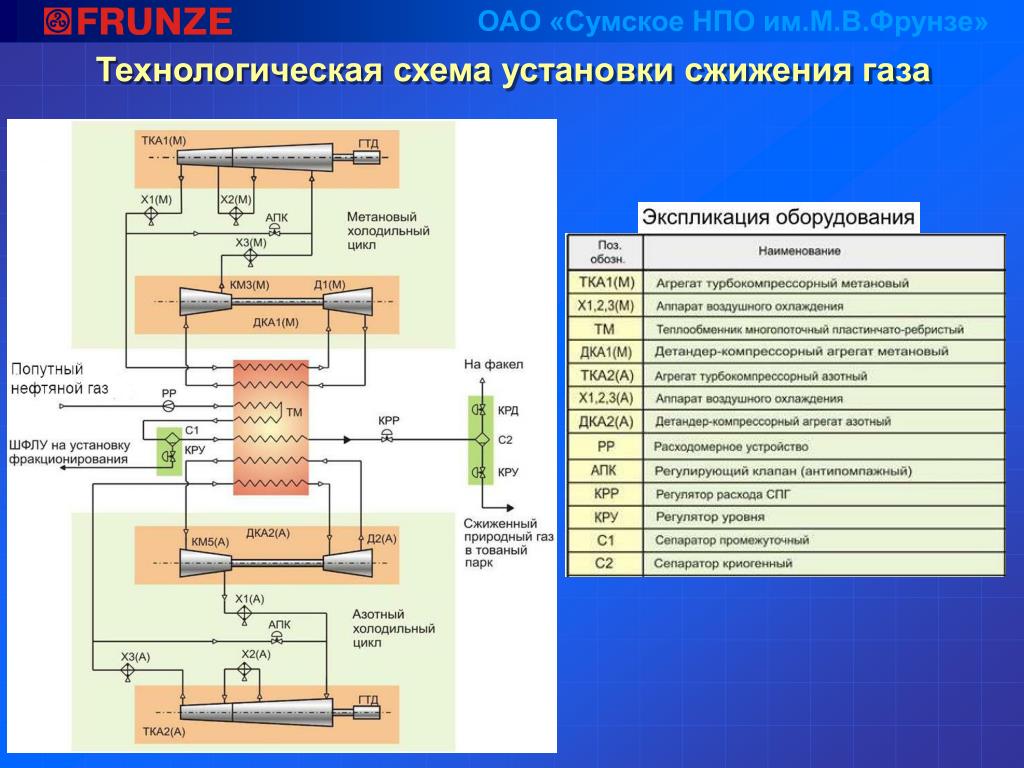

25. Технологическая схема установки сжижения газа

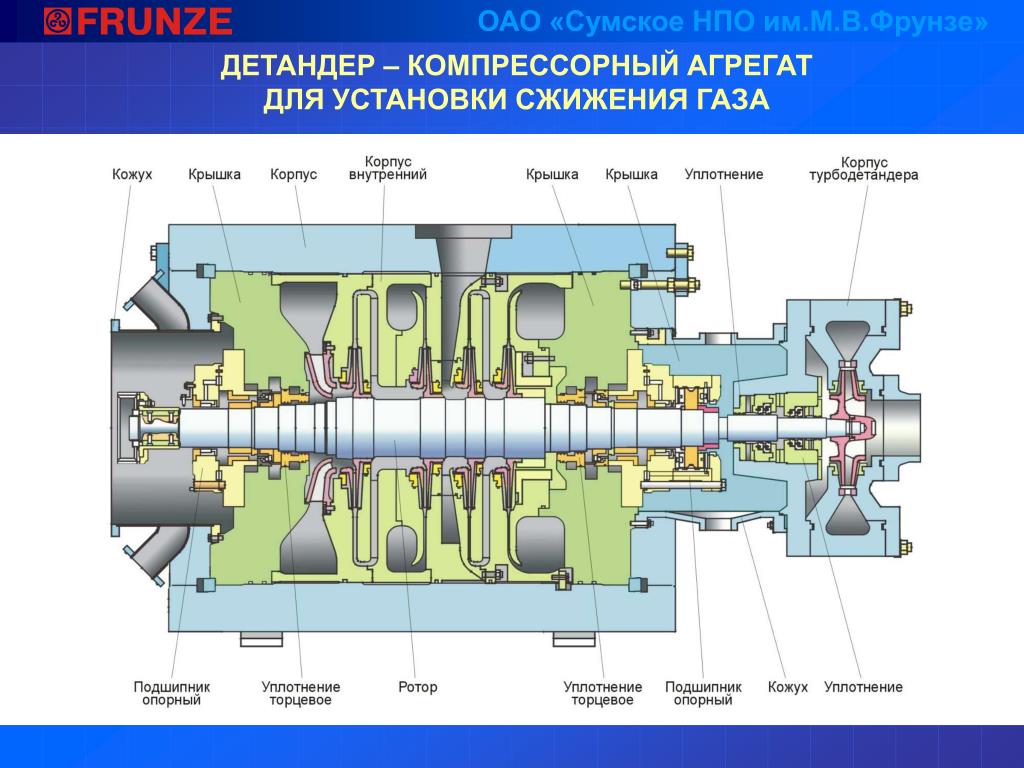

26. ДЕТАНДЕР – КОМПРЕССОРНЫЙ АГРЕГАТ ДЛЯ УСТАНОВКИ СЖИЖЕНИЯ ГАЗА

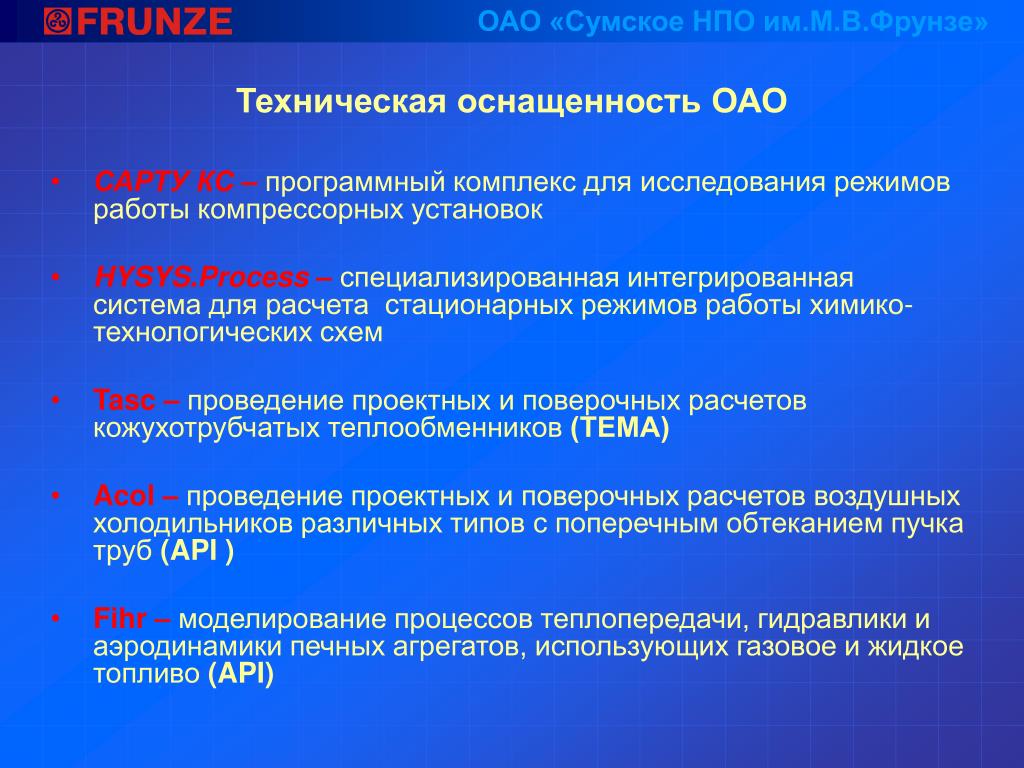

27. Техническая оснащенность ОАО • САРТУ КС – программный комплекс для исследования режимов работы компрессорных установок • HYSYS.Process – специализированная интегрированная система для расчета стационарных режимов работы химико-технологических схем • Tasc –проведение проектных и поверочных расчетов кожухотрубчатых теплообменников(ТЕМА) • Acol –проведение проектных и поверочных расчетов воздушных холодильников различных типов с поперечным обтеканием пучка труб(API ) • Fihr–моделирование процессов теплопередачи, гидравлики и аэродинамики печных агрегатов, использующих газовое и жидкое топливо(API)

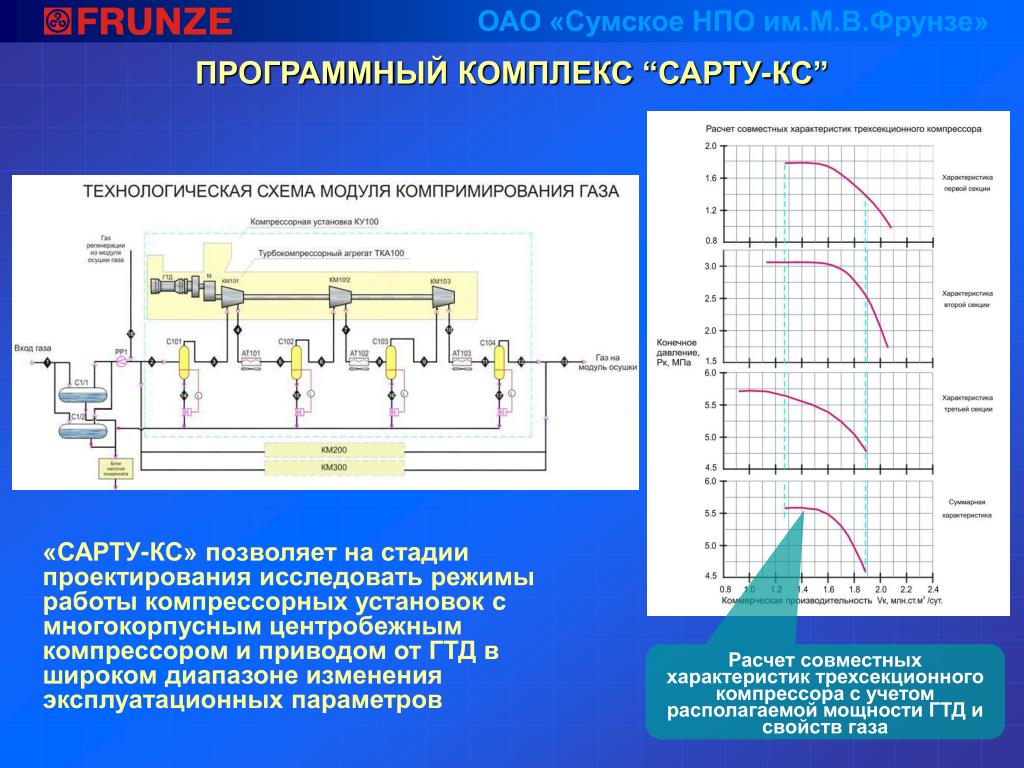

28. ПРОГРАММНЫЙ КОМПЛЕКС “САРТУ-КС” «САРТУ-КС» позволяет на стадии проектирования исследовать режимы работы компрессорных установок с многокорпусным центробежным компрессором и приводом от ГТД в широком диапазоне изменения эксплуатационных параметров Расчет совместных характеристик трехсекционного компрессора с учетом располагаемой мощности ГТД и свойств газа

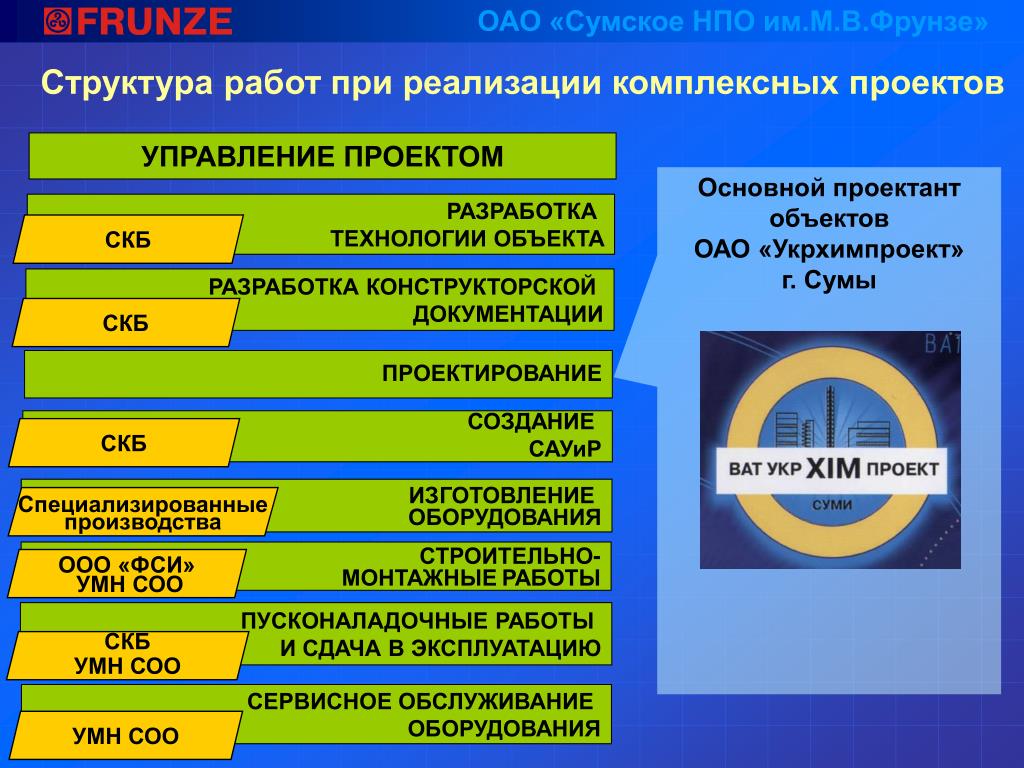

29. Структура работ при реализации комплексных проектов УПРАВЛЕНИЕ ПРОЕКТОМ Основной проектант объектов ОАО «Укрхимпроект» г. Сумы РАЗРАБОТКА ТЕХНОЛОГИИ ОБЪЕКТА СКБ РАЗРАБОТКА КОНСТРУКТОРСКОЙ ДОКУМЕНТАЦИИ СКБ ПРОЕКТИРОВАНИЕ СОЗДАНИЕ САУиР СКБ ИЗГОТОВЛЕНИЕ ОБОРУДОВАНИЯ Специализированные производства СТРОИТЕЛЬНО- МОНТАЖНЫЕРАБОТЫ ООО «ФСИ» УМН СОО ПУСКОНАЛАДОЧНЫЕ РАБОТЫ И СДАЧА В ЭКСПЛУАТАЦИЮ СКБ УМН СОО СЕРВИСНОЕ ОБСЛУЖИВАНИЕ ОБОРУДОВАНИЯ УМН СОО

30. Оптимизация работ в объединении позволяет уменьшить срок ввода объекта в эксплуатацию более чем в 2 раза Создание объекта под «ключ» нефтегазовой компанией Срок строительства – около 2 лет Создание объекта под «ключ» ОАО «Сумское НПО им. М.В.Фрунзе» Срок строительства ОАО – 9-12 мес.

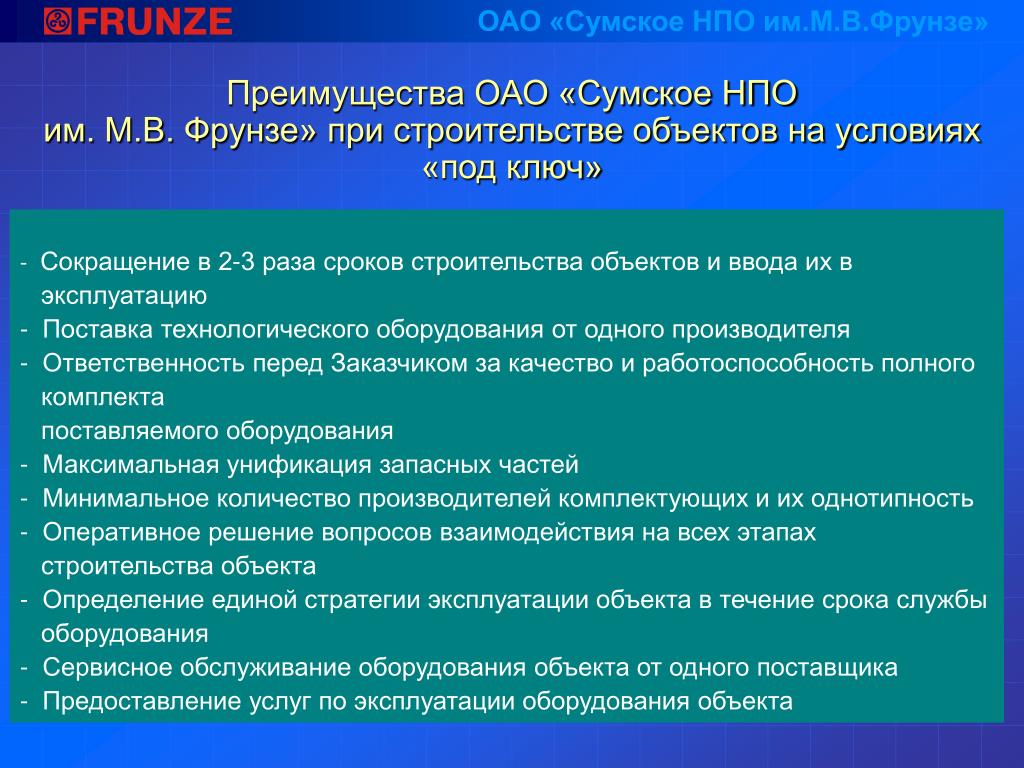

31. Преимущества ОАО «Сумское НПО им. М.В. Фрунзе» при строительстве объектов на условиях «под ключ» • Сокращение в 2-3 раза сроков строительства объектов и ввода их в • эксплуатацию- Поставка технологического оборудования от одного производителя- Ответственность перед Заказчиком за качество и работоспособность полного • комплекта • поставляемого оборудования - Максимальная унификация запасных частей- Минимальное количество производителей комплектующих и их однотипность- Оперативное решение вопросов взаимодействия на всех этапах • строительства объекта- Определение единой стратегии эксплуатации объекта в течение срока службы • оборудования- Сервисное обслуживание оборудования объекта от одного поставщика - Предоставление услуг по эксплуатации оборудования объекта
