Γραφικές μέθοδοι σχεδιασμού με Η-Υ. Τυπικός κύκλος σχεδιασμού και παραγωγής προϊόντος. Περιεχόμενο μαθήματος. 1. Εισαγωγή 2. Μετασχηματισμοί ( 2D & 3D ) 3. Συρματική αναπαράσταση 4. Επιφανειακή αναπαράσταση 5. Στερεά μοντελοποίηση. Ιστορία και ανάπτυξη του CAD / CAM.

loader
I am the owner, or an agent authorized to act on behalf of the owner, of the copyrighted work described.
capcha
Download Presentation

PowerPoint Slideshow about 'Γραφικές μέθοδοι σχεδιασμού με Η-Υ' - theo


An Image/Link below is provided (as is) to download presentation

Download Policy: Content on the Website is provided to you AS IS for your information and personal use and may not be sold / licensed / shared on other websites without getting consent from its author.While downloading, if for some reason you are not able to download a presentation, the publisher may have deleted the file from their server.


- - - - - - - - - - - - - - - - - - - - - - - - - - E N D - - - - - - - - - - - - - - - - - - - - - - - - - -
Presentation Transcript
slide2

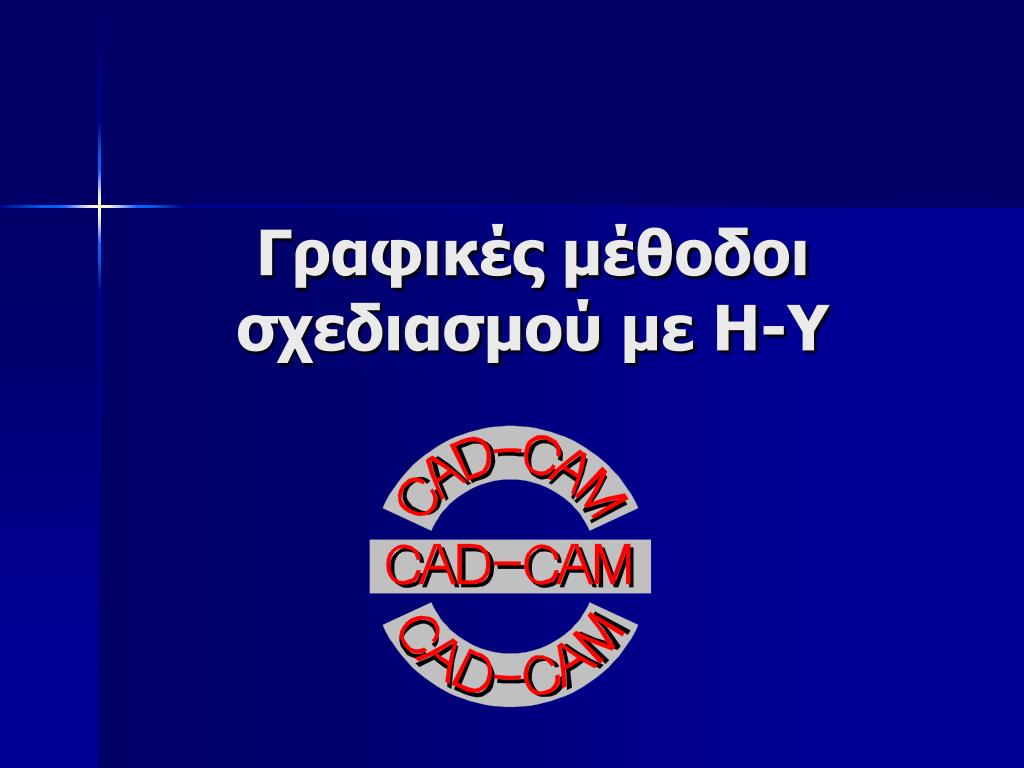

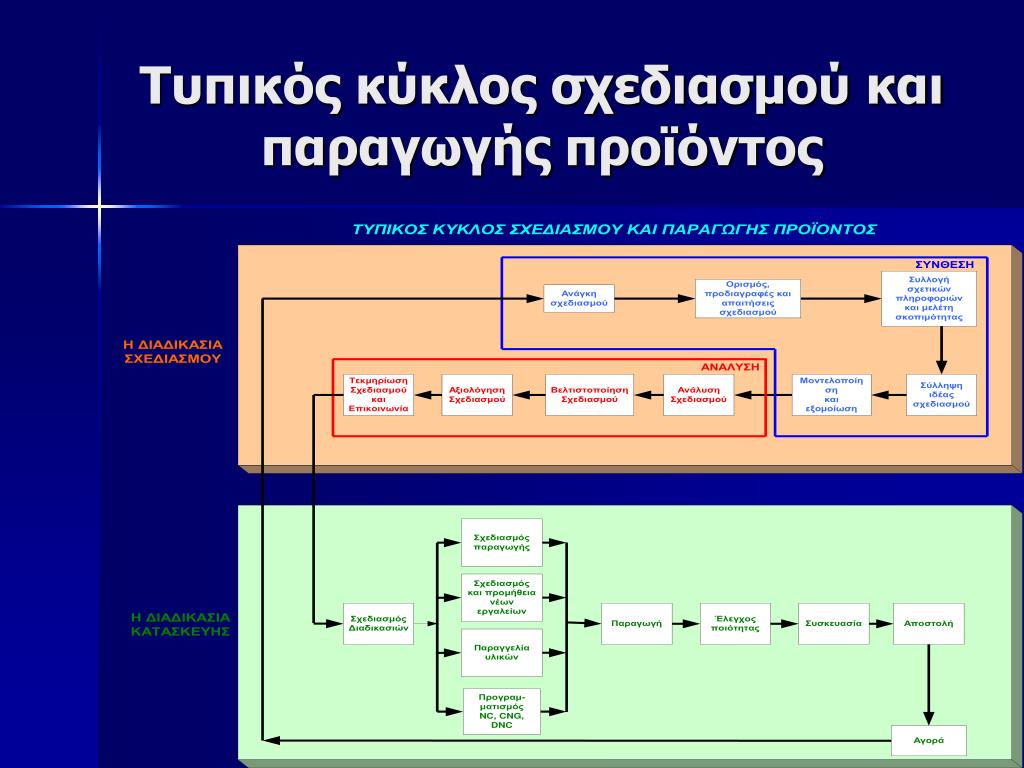

Τυπικός κύκλος σχεδιασμού και παραγωγής προϊόντος
slide3

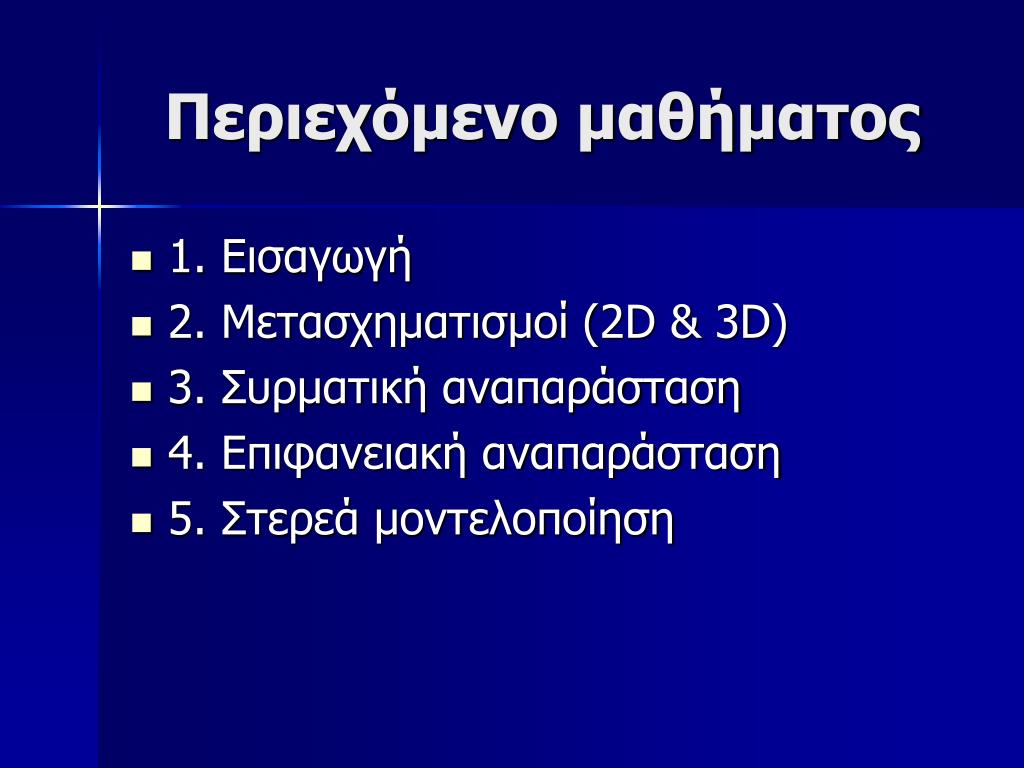

Περιεχόμενο μαθήματος
  • 1.Εισαγωγή
  • 2. Μετασχηματισμοί (2D & 3D)
  • 3. Συρματική αναπαράσταση
  • 4. Επιφανειακή αναπαράσταση
  • 5. Στερεά μοντελοποίηση
cad cam

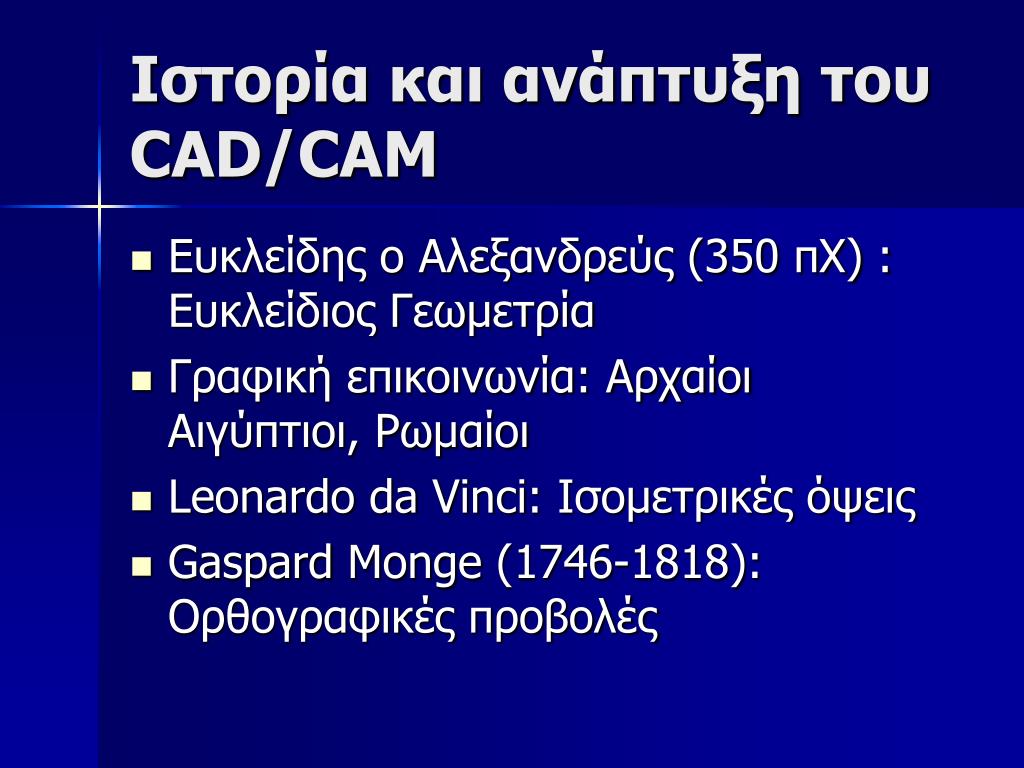

Ιστορία και ανάπτυξη του CAD/CAM
  • Ευκλείδης ο Αλεξανδρεύς (350 πΧ) : Ευκλείδιος Γεωμετρία
  • Γραφική επικοινωνία: Αρχαίοι Αιγύπτιοι, Ρωμαίοι
  • Leonardo da Vinci: Ισομετρικές όψεις
  • GaspardMonge (1746-1818): Ορθογραφικές προβολές
1950 1960
Δεκαετία 1950-1960
  • Ivan Sutherland, PhD (ΜΙΤ) Αλληλεπίδραση οθόνης TV με υπολογιστή και παρουσίαση γραφικών (Sketchpad)
  • Πρώτες μηχανές NC, lightpen, ανάπτυξη της APT (high-level computer programming language)
1960 1970

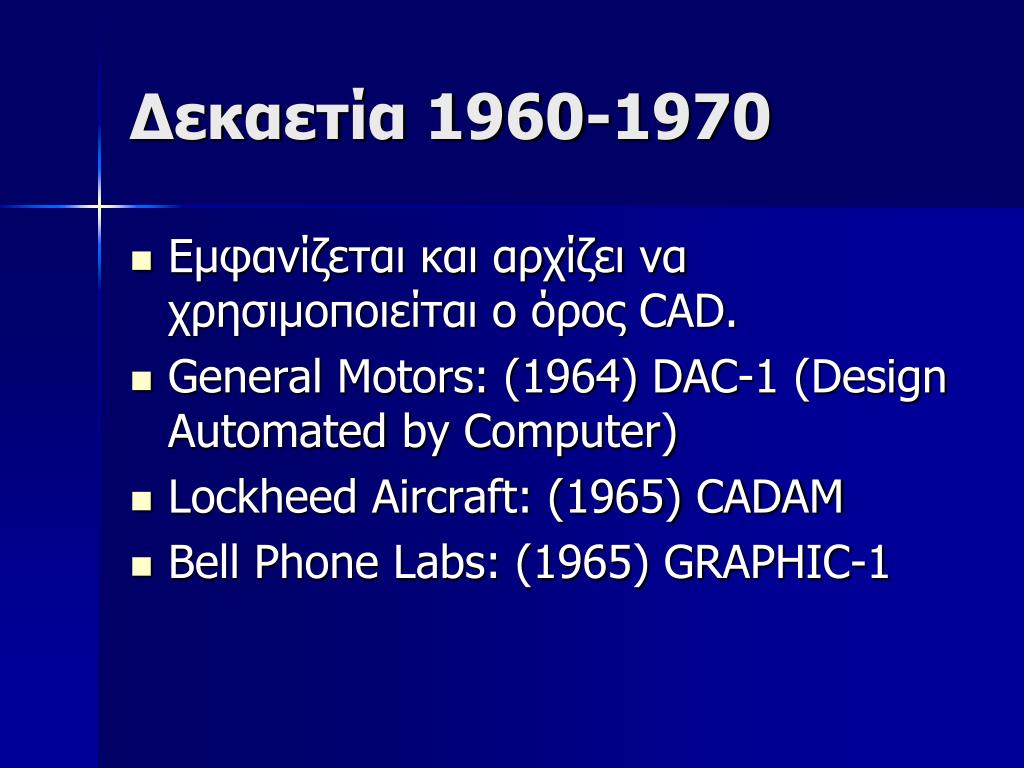

Δεκαετία 1960-1970
  • Εμφανίζεται και αρχίζει να χρησιμοποιείται ο όρος CAD.
  • General Motors: (1964) DAC-1 (Design Automated by Computer)
  • Lockheed Aircraft: (1965) CADAM
  • Bell Phone Labs: (1965) GRAPHIC-1
1970 1980
Δεκαετία 1970-1980
  • Δεκαετία εφαρμογών περιορισμένων από τη δυναμικότητα των διαθεσίμων μηχανών

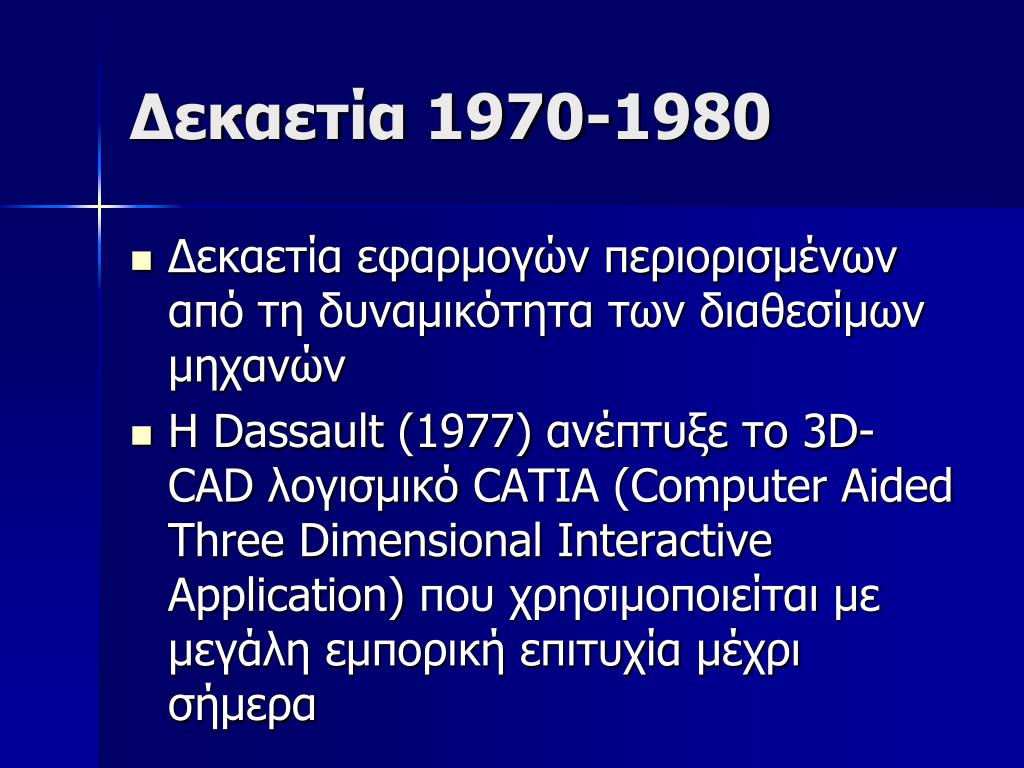

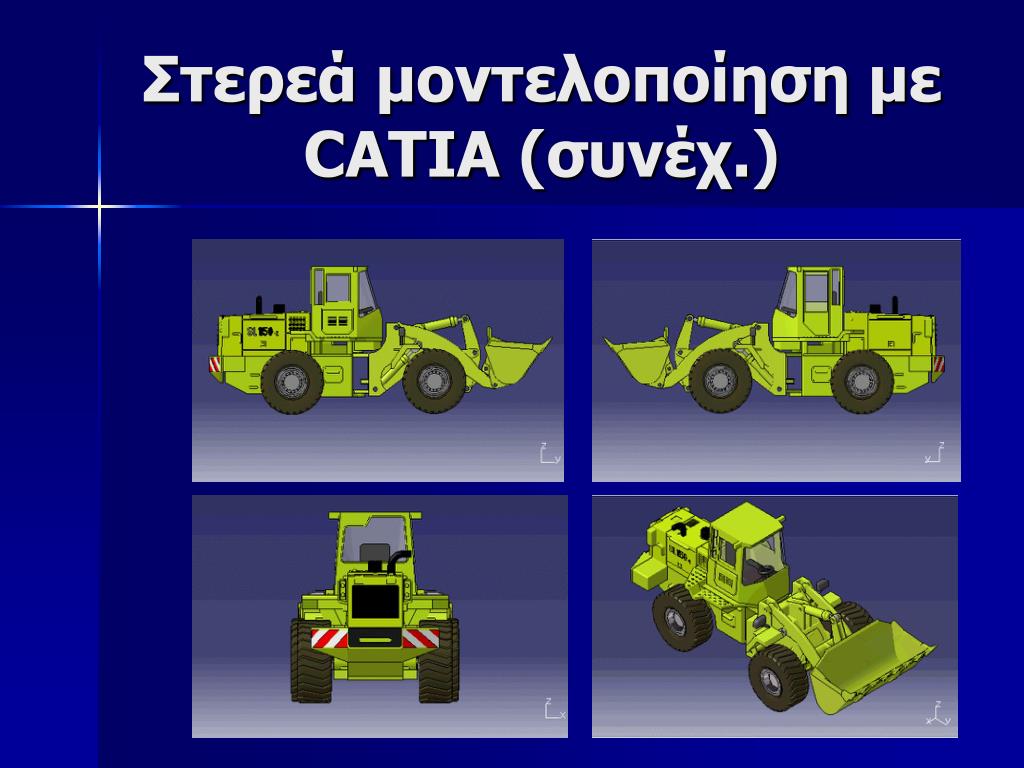

  • Η Dassault(1977) ανέπτυξε το 3D-CAD λογισμικό CATIA (Computer Aided Three Dimensional Interactive Application) που χρησιμοποιείται με μεγάλη εμπορική επιτυχία μέχρι σήμερα
1980 1990

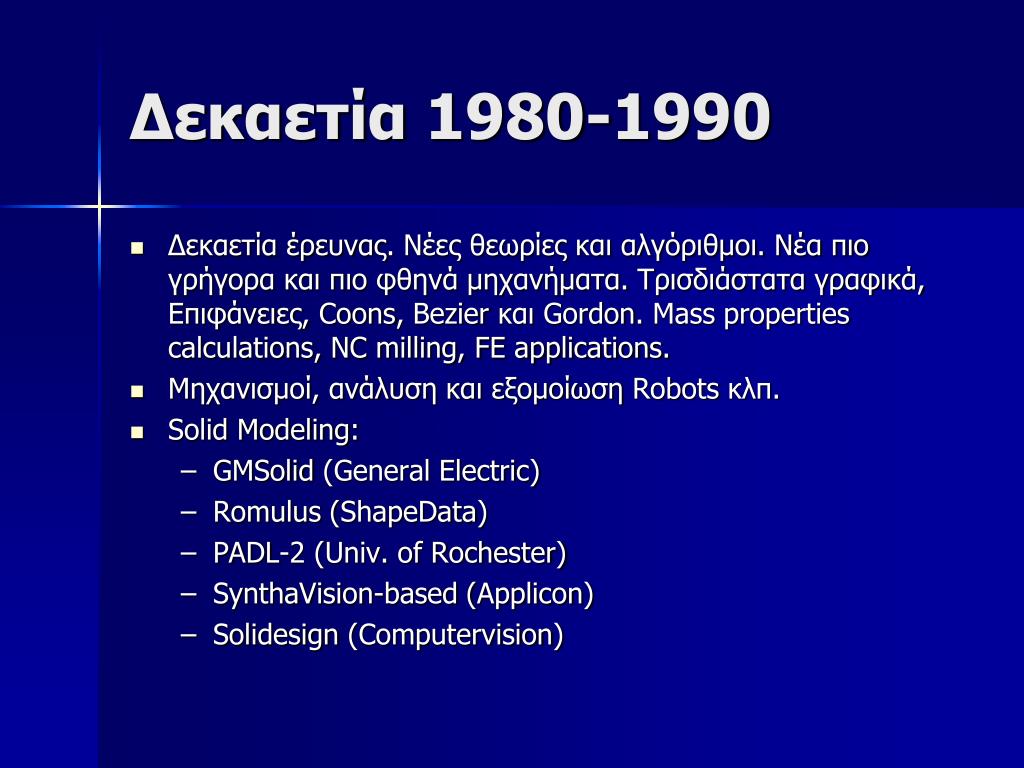

Δεκαετία 1980-1990
  • Δεκαετία έρευνας. Νέες θεωρίες και αλγόριθμοι. Νέα πιο γρήγορα και πιο φθηνά μηχανήματα. Τρισδιάστατα γραφικά, Επιφάνειες, Coons, Bezier και Gordon. Mass properties calculations, NC milling, FE applications.
  • Μηχανισμοί, ανάλυση και εξομοίωση Robots κλπ.
  • Solid Modeling:
    • GMSolid (General Electric)
    • Romulus (ShapeData)
    • PADL-2 (Univ. of Rochester)
    • SynthaVision-based (Applicon)
    • Solidesign (Computervision)
2000 2010

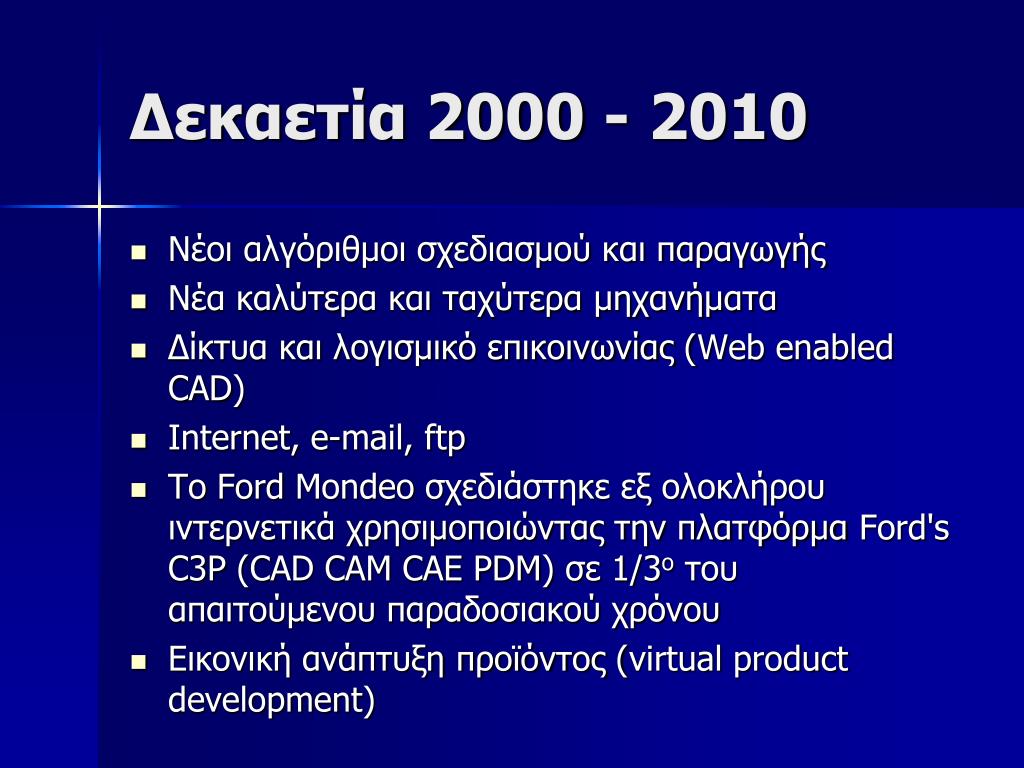

Δεκαετία 2000 - 2010
  • Νέοι αλγόριθμοι σχεδιασμού και παραγωγής
  • Νέα καλύτερα και ταχύτερα μηχανήματα
  • Δίκτυα και λογισμικό επικοινωνίας (Web enabled CAD)
  • Internet, e-mail, ftp
  • Το Ford Mondeoσχεδιάστηκε εξ ολοκλήρου ιντερνετικά χρησιμοποιώντας την πλατφόρμα Ford's C3P (CAD CAM CAE PDM) σε 1/3ο του απαιτούμενου παραδοσιακού χρόνου
  • Εικονική ανάπτυξη προϊόντος (virtual product development)
slide11
Σχεδιασμός προϊόντος

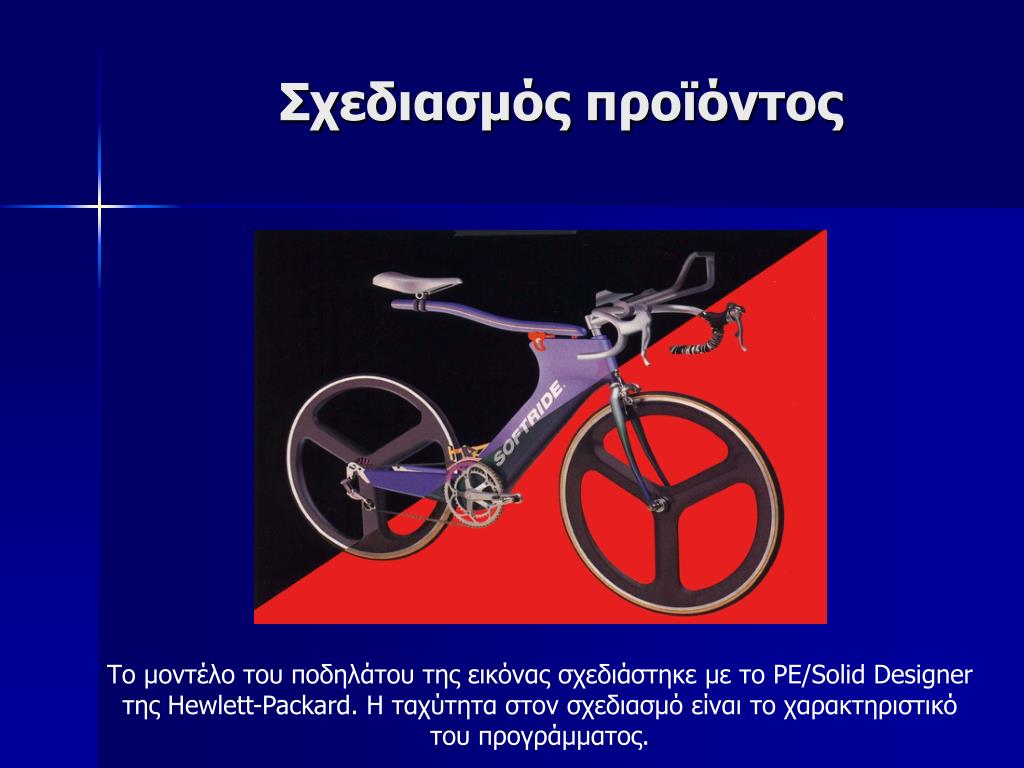

Το μοντέλο του ποδηλάτου της εικόνας σχεδιάστηκε με το PE/Solid Designer της Hewlett-Packard. Η ταχύτητα στον σχεδιασμό είναι το χαρακτηριστικό του προγράμματος.

slide12
Μοντέλο αυτοκινήτου

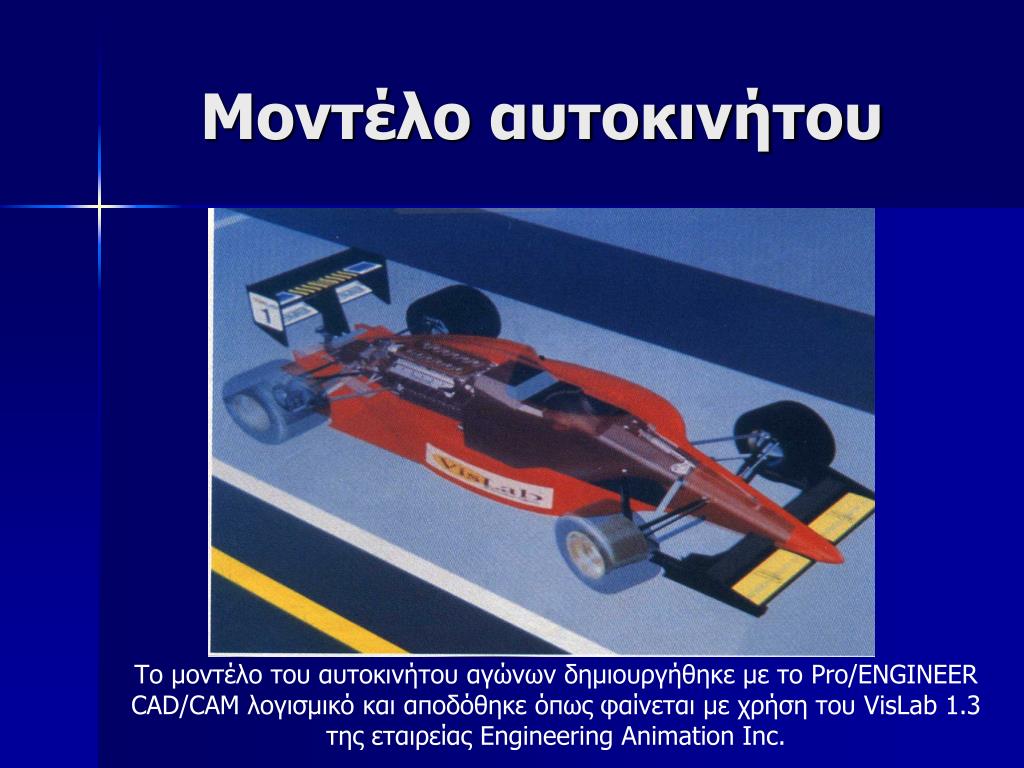

Το μοντέλο του αυτοκινήτου αγώνων δημιουργήθηκε με το Pro/ENGINEER CAD/CAM λογισμικό και αποδόθηκε όπως φαίνεται με χρήση του VisLab 1.3 της εταιρείας Engineering Animation Inc.

slide16

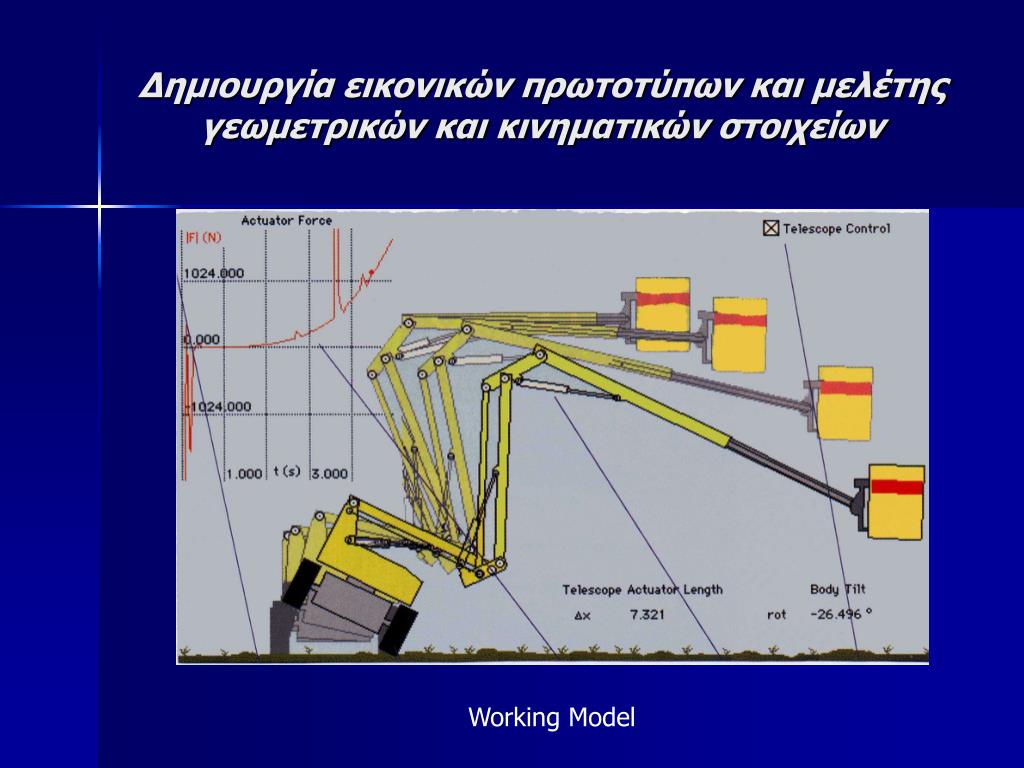

Δημιουργία εικονικών πρωτοτύπων και μελέτης γεωμετρικών και κινηματικών στοιχείων

Working Model
