Presentation Transcript
slide1

Система автоматического учета объема нефтепродуктов в резервуарном парке нефтебазы

На базе ультразвуковых уровнемеров сигнализаторов производства ООО “НД ЛТД”

03680, Украина, Киев, ул. Полковника Шутова, 16. Тел./факс: +38(044) 458-45-95

slide2

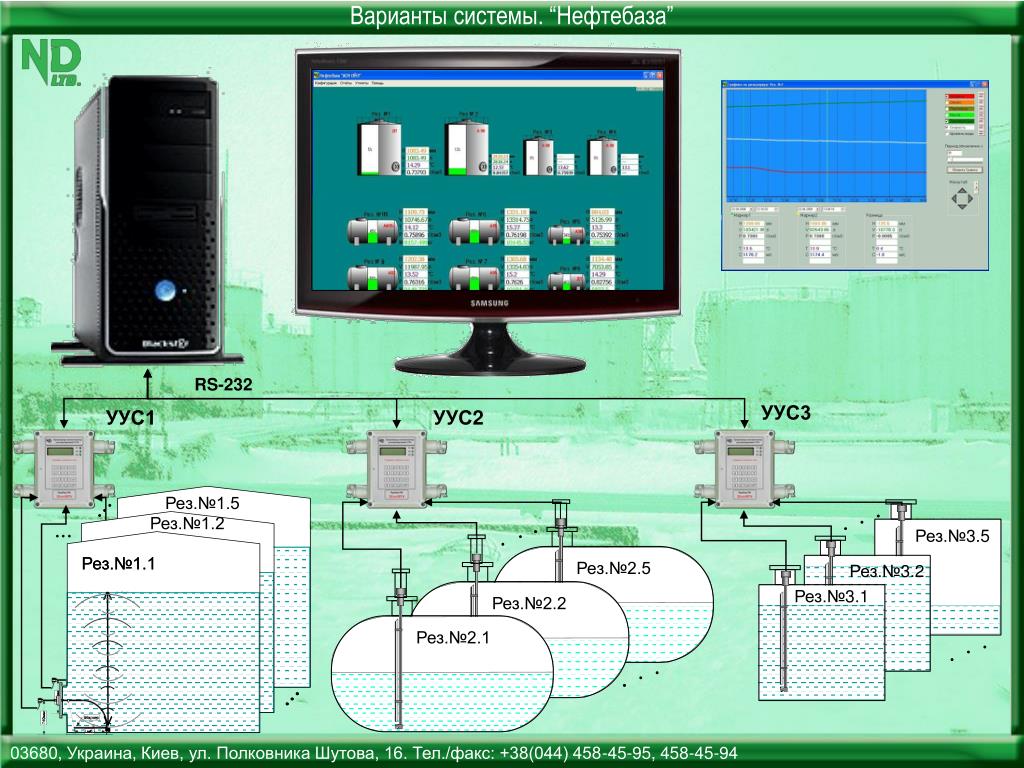

Варианты системы. “Нефтебаза”

Рез.№2.5

Рез.№2.2

Рез.№2.1

RS-232

УУС3

УУС1

УУС2

Рез.№1.5

Рез.№1.2

Рез.№3.5

Рез.№1.1

Рез.№1.1

Рез.№3.2

Рез.№3.1

03680, Украина, Киев, ул. Полковника Шутова, 16. Тел./факс: +38(044) 458-45-95, 458-45-94

slide3
Резервуарный парк

03680, Украина, Киев, ул. Полковника Шутова, 16. Тел./факс: +38(044) 458-45-95, 458-45-94

slide4

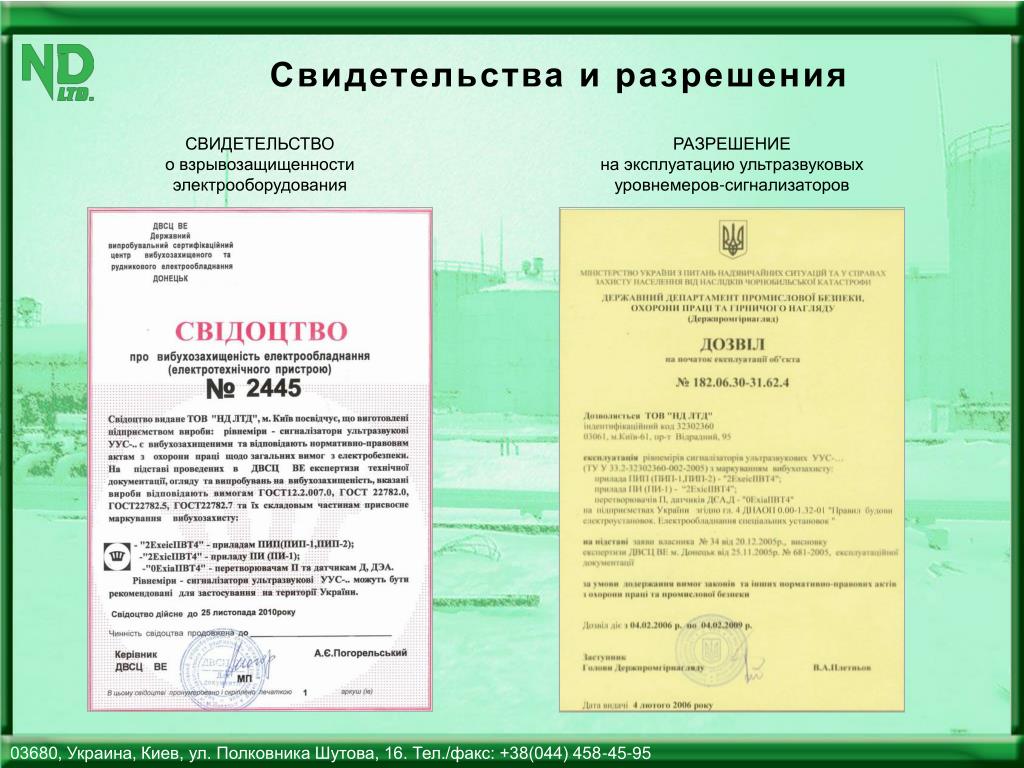

Свидетельства и разрешения

СВИДЕТЕЛЬСТВО

о взрывозащищенности электрооборудования

РАЗРЕШЕНИЕ

на эксплуатацию ультразвуковых уровнемеров-сигнализаторов

03680, Украина, Киев, ул. Полковника Шутова, 16. Тел./факс: +38(044) 458-45-95

slide5

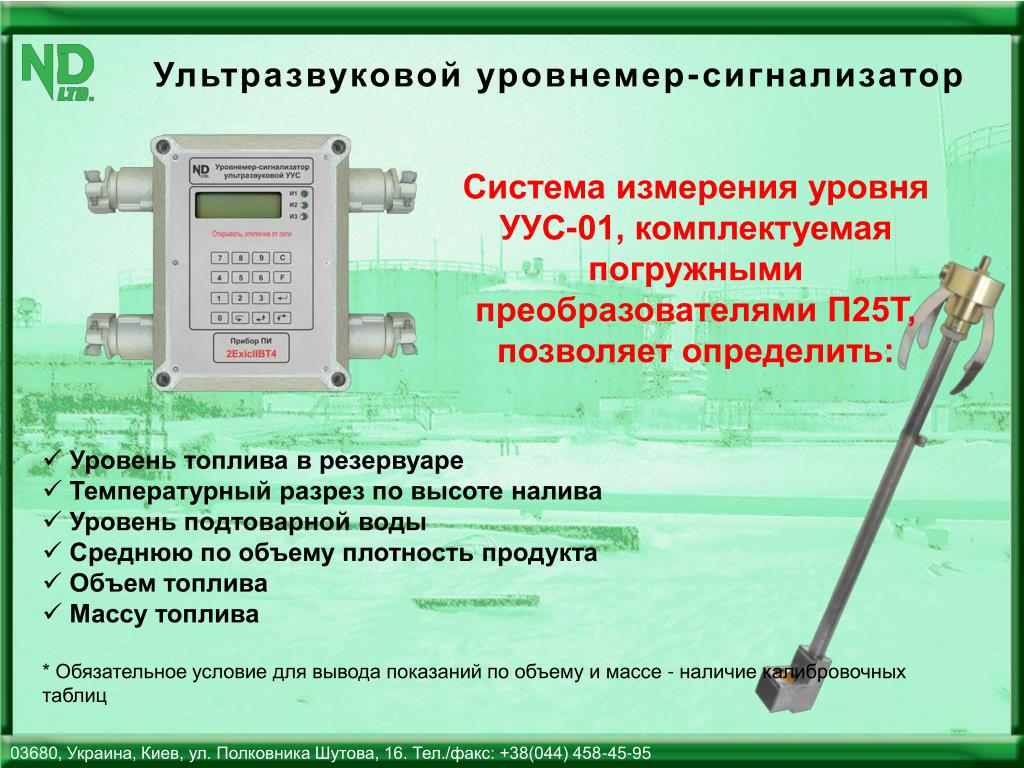

Ультразвуковой уровнемер-сигнализатор

Система измерения уровня УУС-01, комплектуемая погружными преобразователями П25Т, позволяет определить:

  • Уровень топлива в резервуаре
  • Температурный разрез по высоте налива
  • Уровень подтоварной воды
  • Среднюю по объему плотность продукта
  • Объем топлива
  • Массу топлива
  • * Обязательное условие для вывода показаний по объему и массе - наличие калибровочных таблиц

03680, Украина, Киев, ул. Полковника Шутова, 16. Тел./факс: +38(044) 458-45-95

slide6

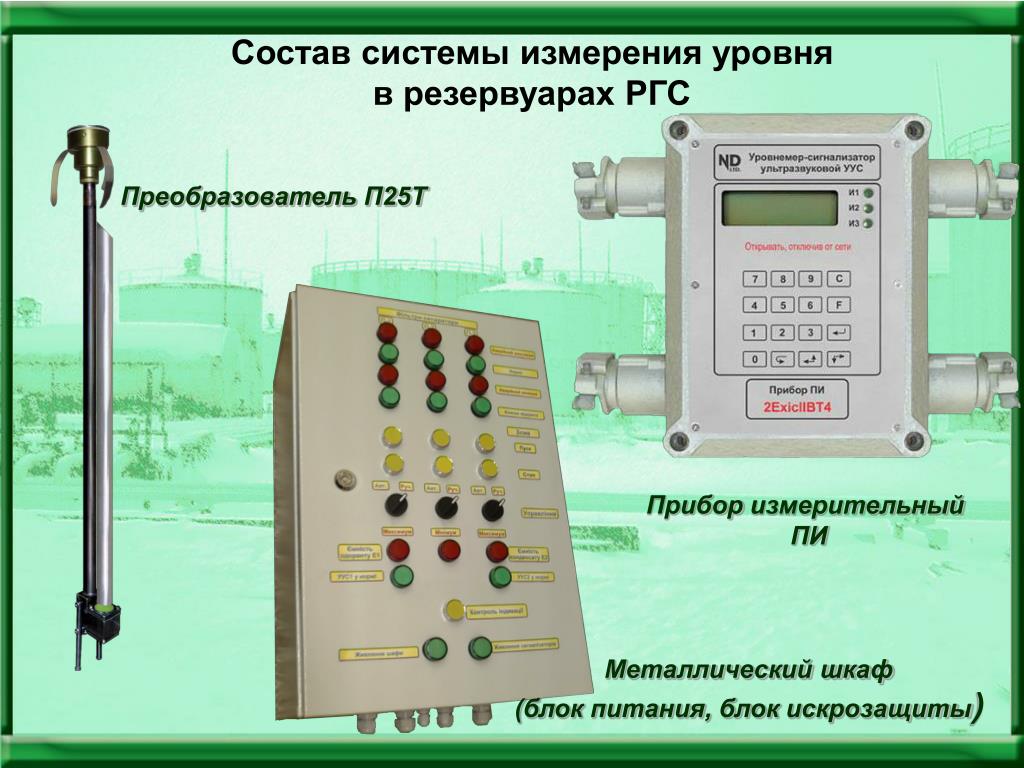

Состав системы измерения уровняв резервуарах РГС

Преобразователь П25Т

Прибор измерительный

ПИ

Металлический шкаф

(блок питания, блок искрозащиты)

slide7

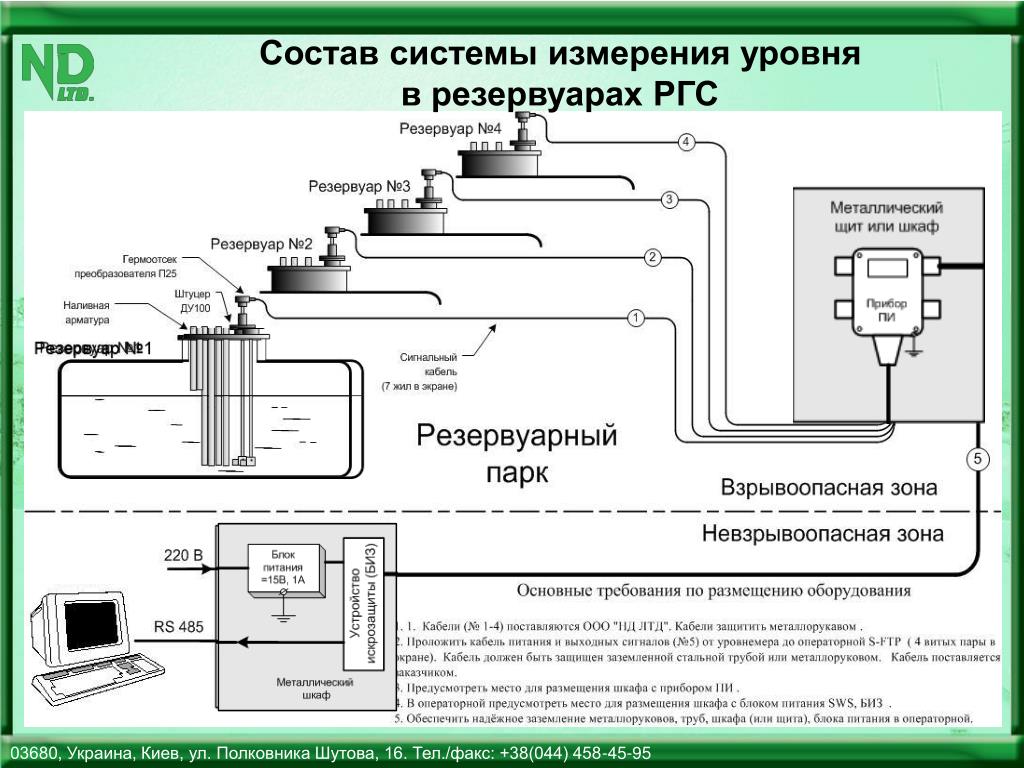

Состав системы измерения уровняв резервуарах РГС

03680, Украина, Киев, ул. Полковника Шутова, 16. Тел./факс: +38(044) 458-45-95

slide8

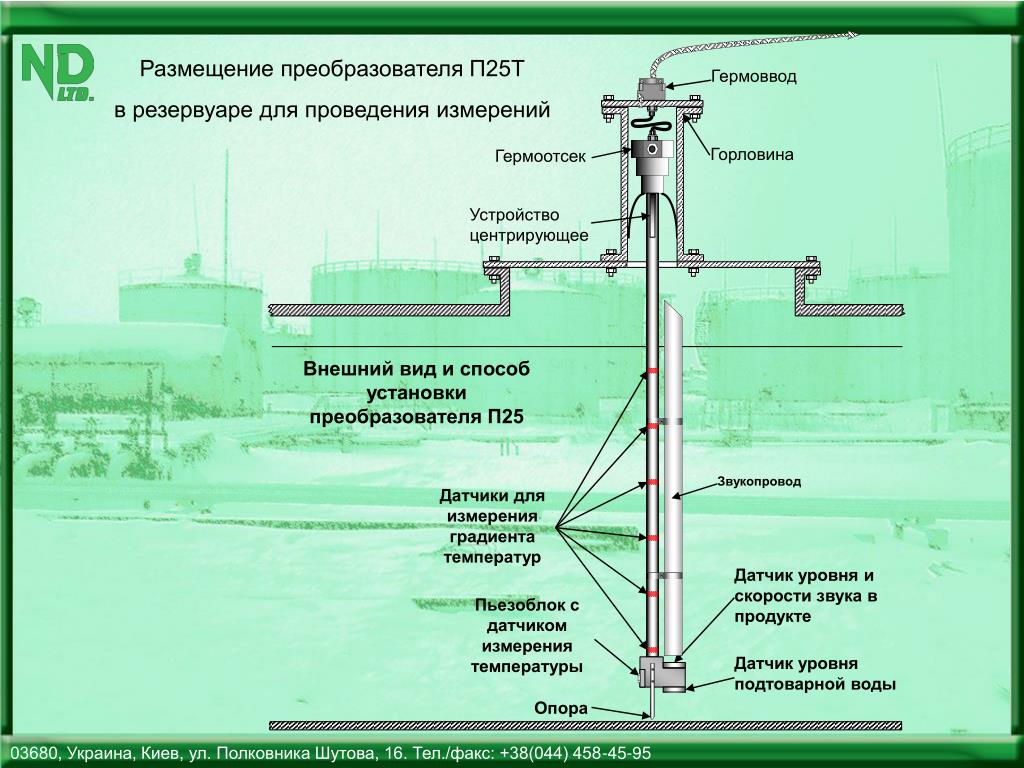

Размещение преобразователя П25Т

в резервуаре для проведения измерений

Гермоввод

Горловина

Гермоотсек

Устройство центрирующее

Внешний вид и способ установки преобразователя П25

Звукопровод

Датчики для измерения градиента температур

Датчик уровня и скорости звука в продукте

Пьезоблок с датчиком измерения температуры

Датчик уровня подтоварной воды

Опора

03680, Украина, Киев, ул. Полковника Шутова, 16. Тел./факс: +38(044) 458-45-95

slide9

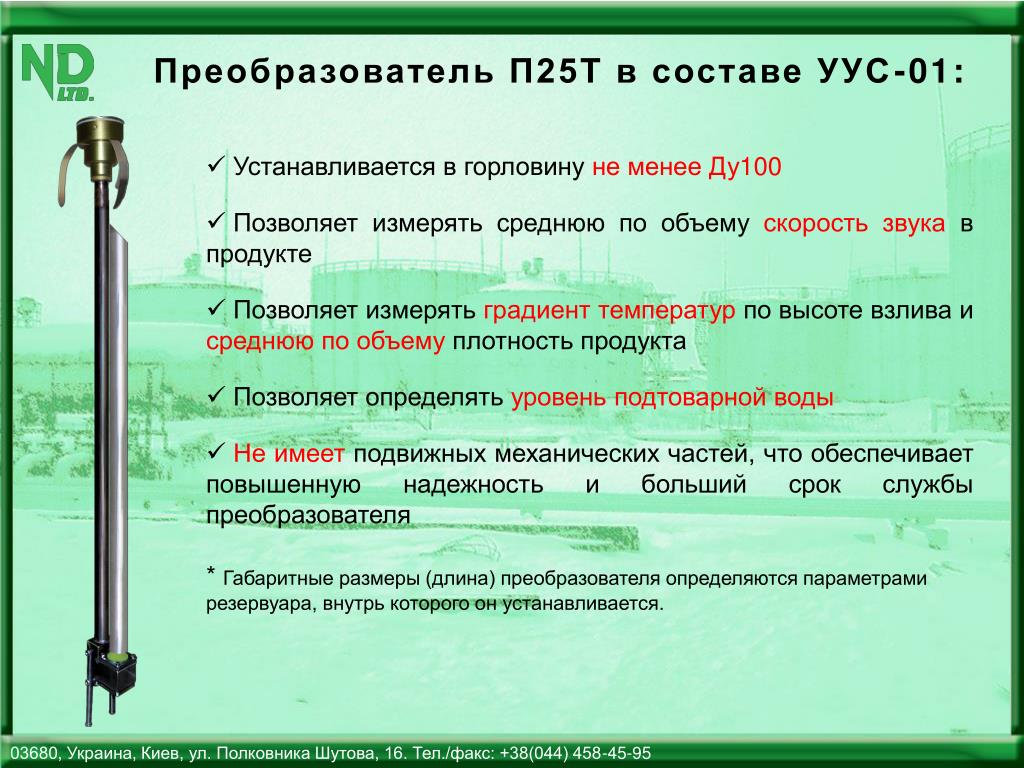

Преобразователь П25Т в составе УУС-01:

  • Устанавливается в горловину не менее Ду100
  • Позволяет измерять среднюю по объему скорость звука в продукте
  • Позволяет измерять градиент температур по высоте взлива и среднюю по объему плотность продукта
  • Позволяет определять уровень подтоварной воды
  • Не имеет подвижных механических частей, что обеспечивает повышенную надежность и больший срок службы преобразователя
  • * Габаритные размеры (длина) преобразователя определяются параметрами резервуара, внутрь которого он устанавливается.

03680, Украина, Киев, ул. Полковника Шутова, 16. Тел./факс: +38(044) 458-45-95

slide10

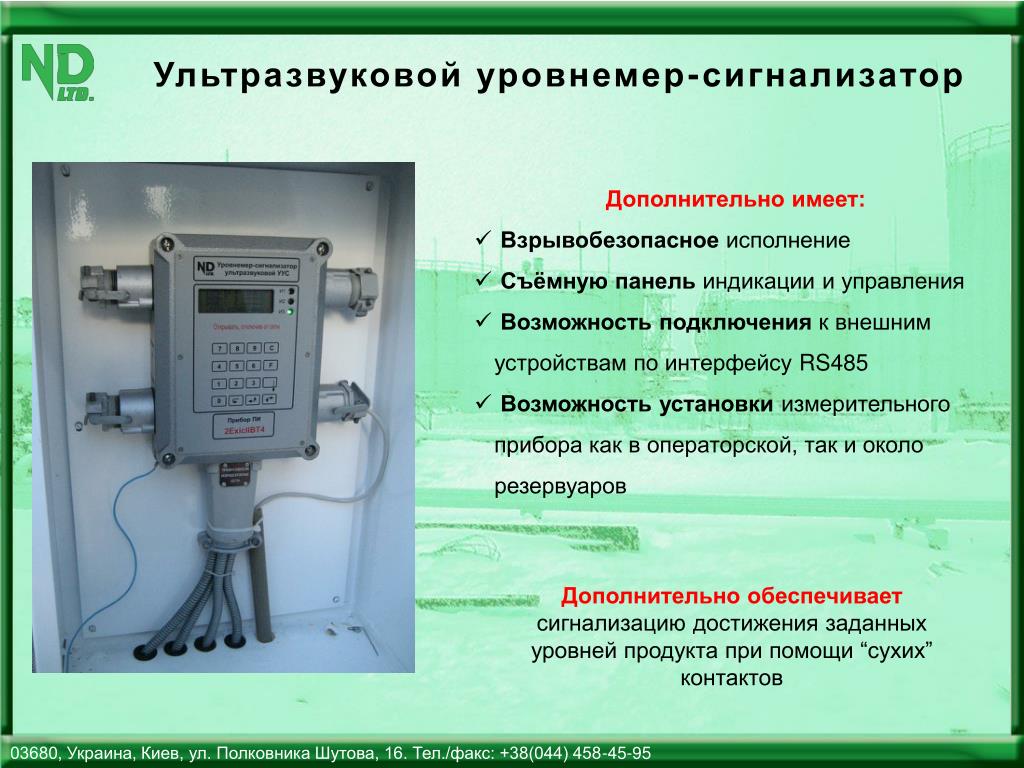

Ультразвуковой уровнемер-сигнализатор

  • Дополнительно имеет:
  • Взрывобезопасное исполнение
  • Съёмную панель индикации и управления
  • Возможность подключения к внешним устройствам по интерфейсу RS485
  • Возможность установки измерительного прибора как в операторской, так и около резервуаров

Дополнительно обеспечивает сигнализацию достижения заданных уровней продукта при помощи “сухих” контактов

03680, Украина, Киев, ул. Полковника Шутова, 16. Тел./факс: +38(044) 458-45-95

slide11

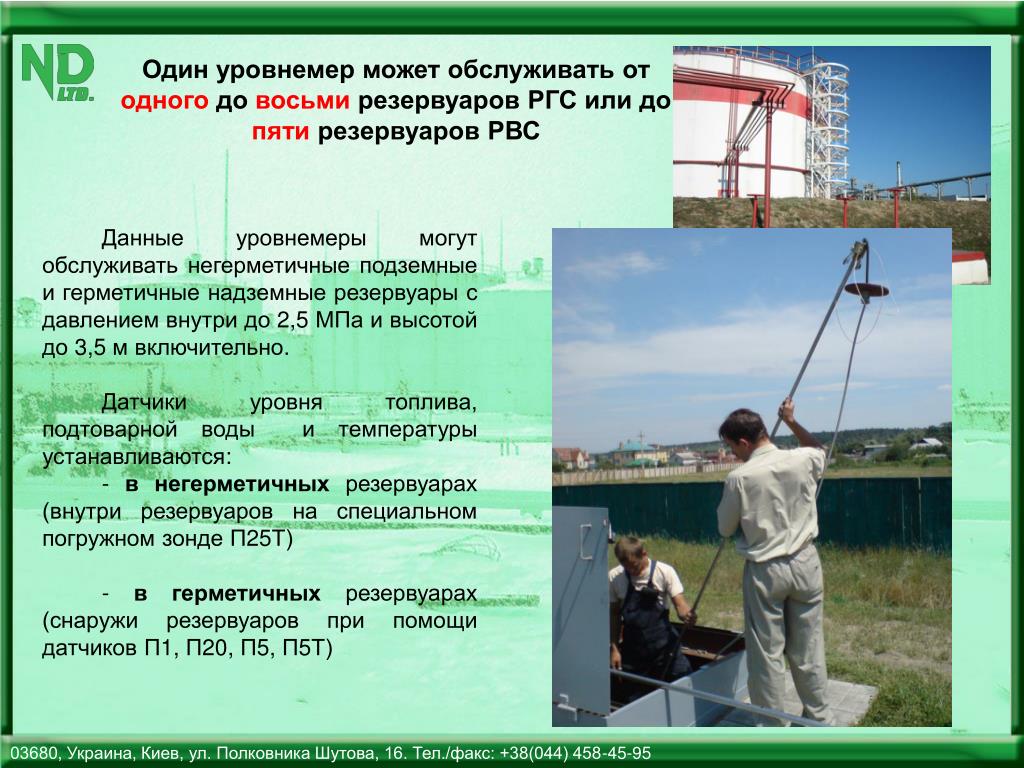

Один уровнемер может обслуживать от одного до восьми резервуаров РГС или до пяти резервуаров РВС

Данные уровнемеры могут обслуживать негерметичные подземные и герметичные надземные резервуары с давлением внутри до 2,5 МПа и высотой до 3,5 м включительно.

Датчики уровня топлива, подтоварной воды и температуры устанавливаются:

- в негерметичных резервуарах (внутри резервуаров на специальном погружном зондеП25Т)

- в герметичных резервуарах (снаружи резервуаров при помощи датчиков П1, П20, П5, П5Т)

03680, Украина, Киев, ул. Полковника Шутова, 16. Тел./факс: +38(044) 458-45-95

slide12

Основные технические характеристики системы измерения уровня УУС-01

03680, Украина, Киев, ул. Полковника Шутова, 16. Тел./факс: +38(044) 458-45-95

slide13

Диапазон измерений:

  • - уровень жидкости, мм – от 200 до 3500
  • - температура жидкости, Со– от -50 до +85
  • - уровень подтоварной воды, мм – от 0 до 90
  • - скорость звука, м/с – от 200 до 2000
  • - плотность жидкости, г/см3 – от 0,6 до 1,2
  • Напряжение питания +15В
  • Ток потребления – не более 0,16 А
  • Диапазон температуры окружающей среды:
  • - прибор ПИ, Со – от -40 до +50
  • - преобразователь П25Т, Со – от -50 до +85
  • Степень взрывобезопасности составных частей:
  • - прибор ПИ – 2ЕxicIIBT4
  • - преобразователь П25Т – 0ExiaIIBT4
  • Габаритные размеры составных частей системы:
  • - прибор ПИ, мм – не более 350х243х77
  • - преобразователь П25Т, мм – определяются размерами резервуара
  • Масса составных частей системы:
  • - прибор ПИ, кг – не более 3,5
  • - преобразователь П25Т, кг – не более 7
  • Средний срок службы – не менее 14 лет

03680, Украина, Киев, ул. Полковника Шутова, 16. Тел./факс: +38(044) 458-45-95

slide14

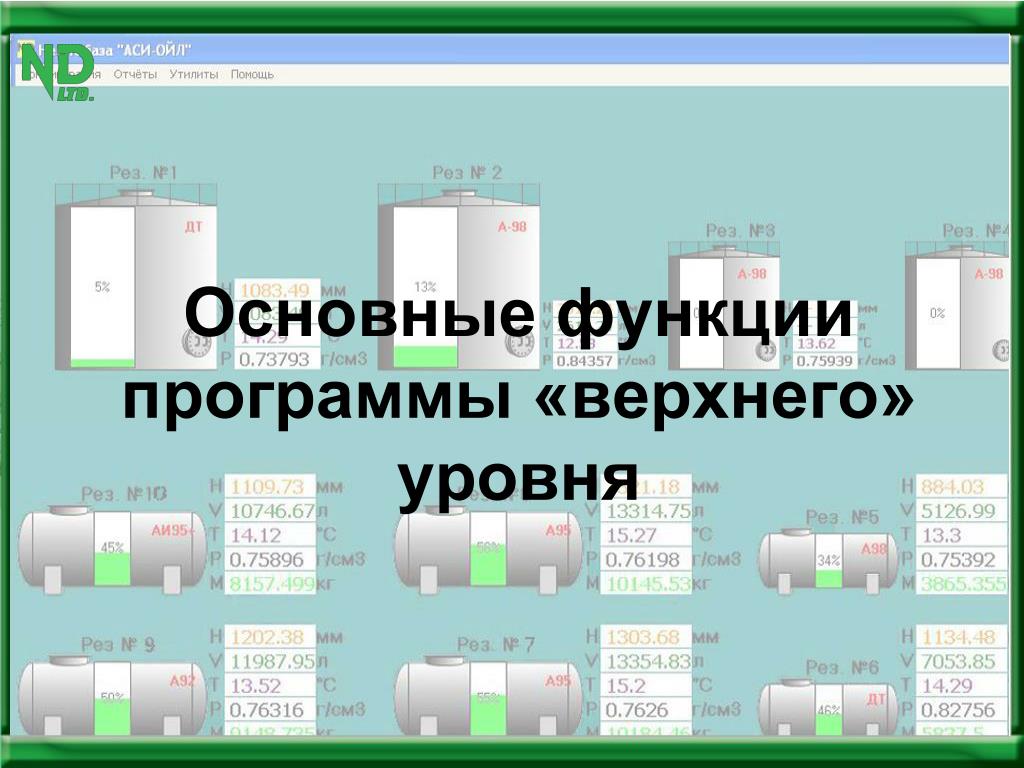

Основные функции программы «верхнего» уровня
slide15

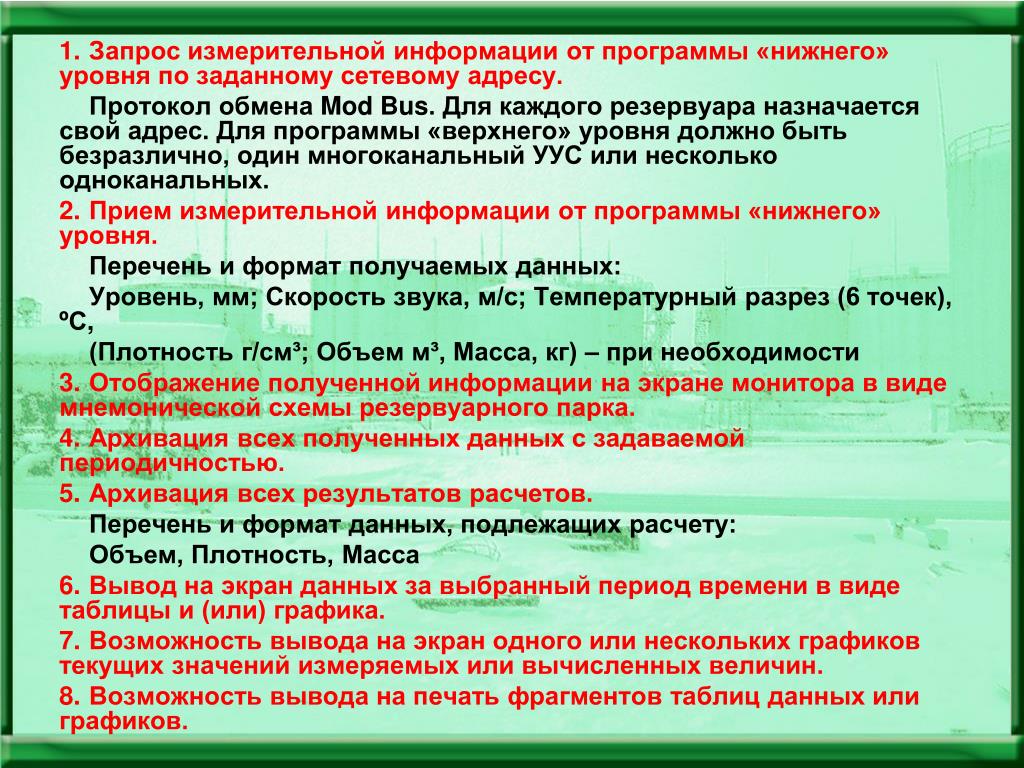

Запрос измерительной информации от программы «нижнего» уровня по заданному сетевому адресу.

  • Протокол обмена Mod Bus. Для каждого резервуара назначается свой адрес. Для программы «верхнего» уровня должно быть безразлично, один многоканальный УУС или несколько одноканальных.
  • Прием измерительной информации от программы «нижнего» уровня.
  • Перечень и формат получаемых данных:
  • Уровень, мм; Скорость звука, м/с; Температурный разрез (6 точек), ºС,
  • (Плотность г/см³; Объем м³, Масса, кг) – при необходимости
  • Отображение полученной информации на экране монитора в виде мнемонической схемы резервуарного парка.
  • Архивация всех полученных данных с задаваемой периодичностью.
  • Архивация всех результатов расчетов.
  • Перечень и формат данных, подлежащих расчету:
  • Объем, Плотность, Масса
  • Вывод на экран данных за выбранный период времени в виде таблицы и (или) графика.
  • Возможность вывода на экран одного или нескольких графиков текущих значений измеряемых или вычисленных величин.
  • Возможность вывода на печать фрагментов таблиц данных или графиков.
slide16

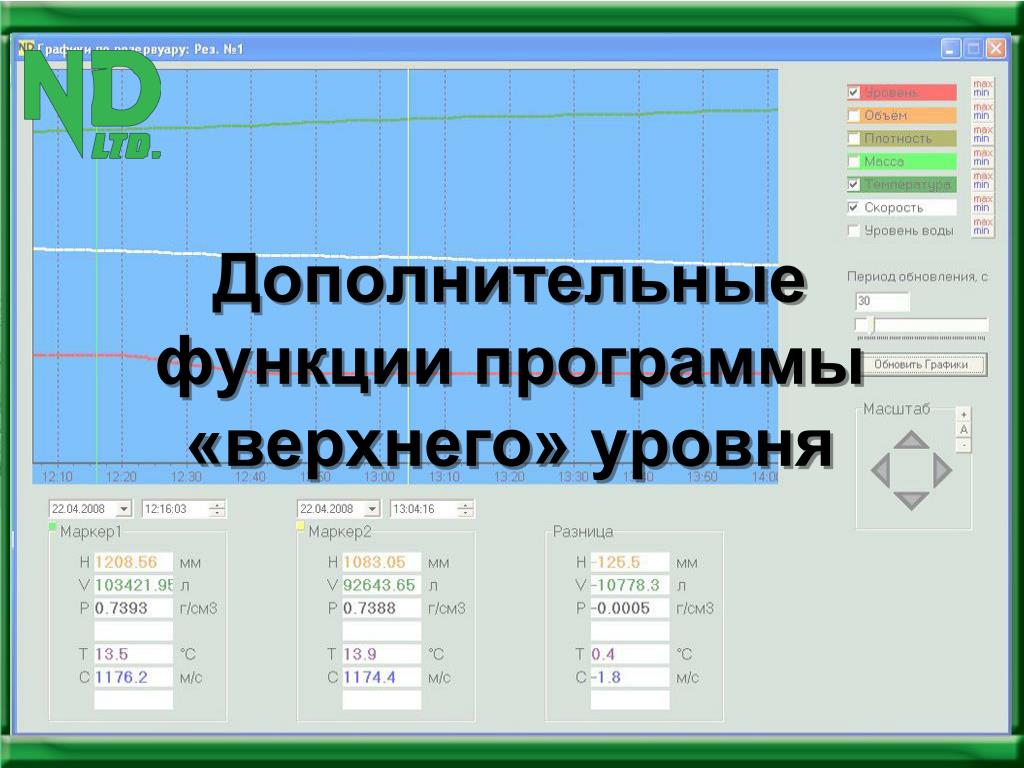

Дополнительные функции программы «верхнего» уровня
slide17

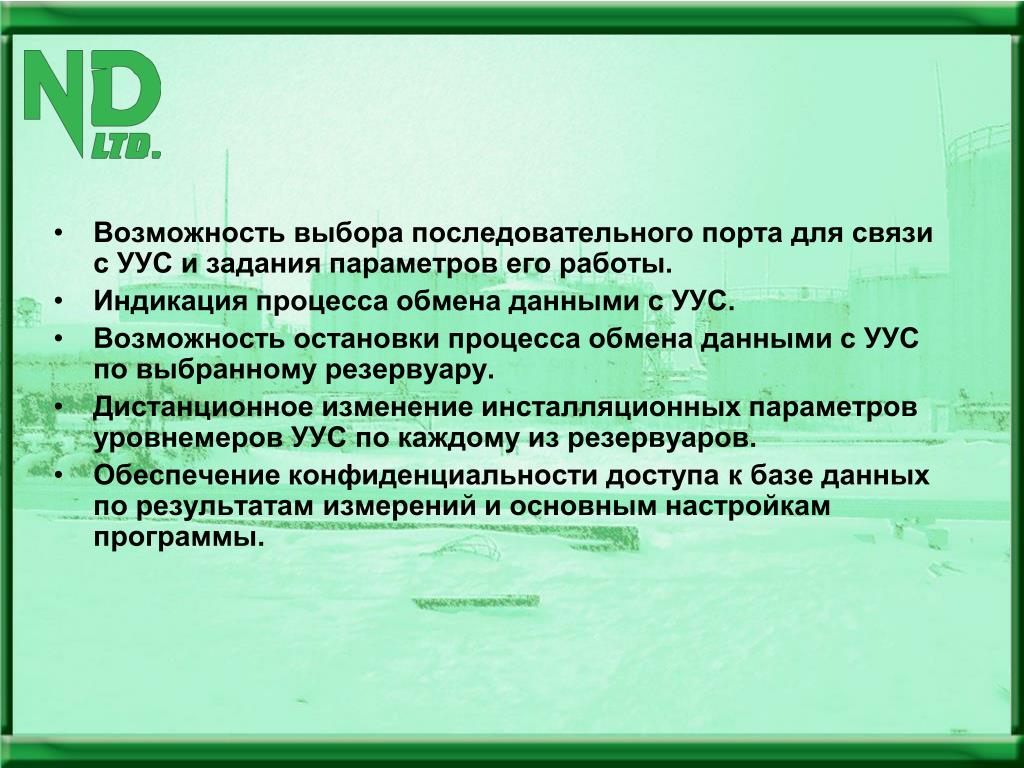

Возможность выбора последовательного порта для связи с УУС и задания параметров его работы.

  • Индикация процесса обмена данными с УУС.
  • Возможность остановки процесса обмена данными с УУС по выбранному резервуару.
  • Дистанционное изменение инсталляционных параметров уровнемеров УУС по каждому из резервуаров.
  • Обеспечение конфиденциальности доступа к базе данных по результатам измерений и основным настройкам программы.
