乳化液泵站操作与维护

2. 乳化液泵站操作与维护. 任务 2. 1 乳化液泵站的操作 任务 2. 2 乳化液泵的检修与装配 任务 2.3 乳化液箱的装配 任务 2.4 乳化液泵站的故障处理 * 任务 2.5 乳化液泵站的维护保养. 学习目标. 知识目标： 了解泵站的组成和结构特点，掌握泵站液压系统； 了解乳化液泵的结构，掌握乳化液泵的工作原理； 了解乳化液箱结构，熟悉乳化液箱附属装置的结构； 熟悉泵站开泵前的检查内容和泵站维护的基本要求。 能力目标： 熟悉乳化液泵站组成，掌握泵站液压控制系统； 能对照图纸说明泵站启动、工作、卸载及保护的过程；

thao
Download Presentation

乳化液泵站操作与维护

An Image/Link below is provided (as is) to download presentation Download Policy: Content on the Website is provided to you AS IS for your information and personal use and may not be sold / licensed / shared on other websites without getting consent from its author. Content is provided to you AS IS for your information and personal use only. Download presentation by click this link. While downloading, if for some reason you are not able to download a presentation, the publisher may have deleted the file from their server. During download, if you can't get a presentation, the file might be deleted by the publisher.

E N D

Presentation Transcript

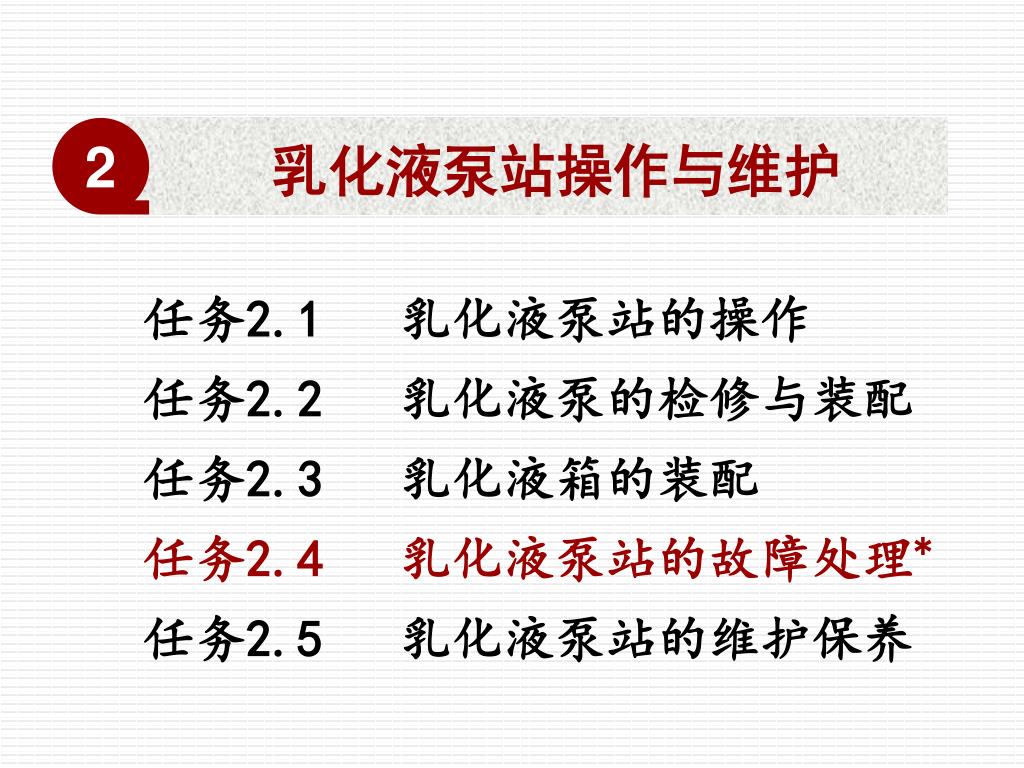

  1. 2 乳化液泵站操作与维护 任务2.1乳化液泵站的操作任务2.2 乳化液泵的检修与装配任务2.3 乳化液箱的装配 任务2.4 乳化液泵站的故障处理*任务2.5 乳化液泵站的维护保养

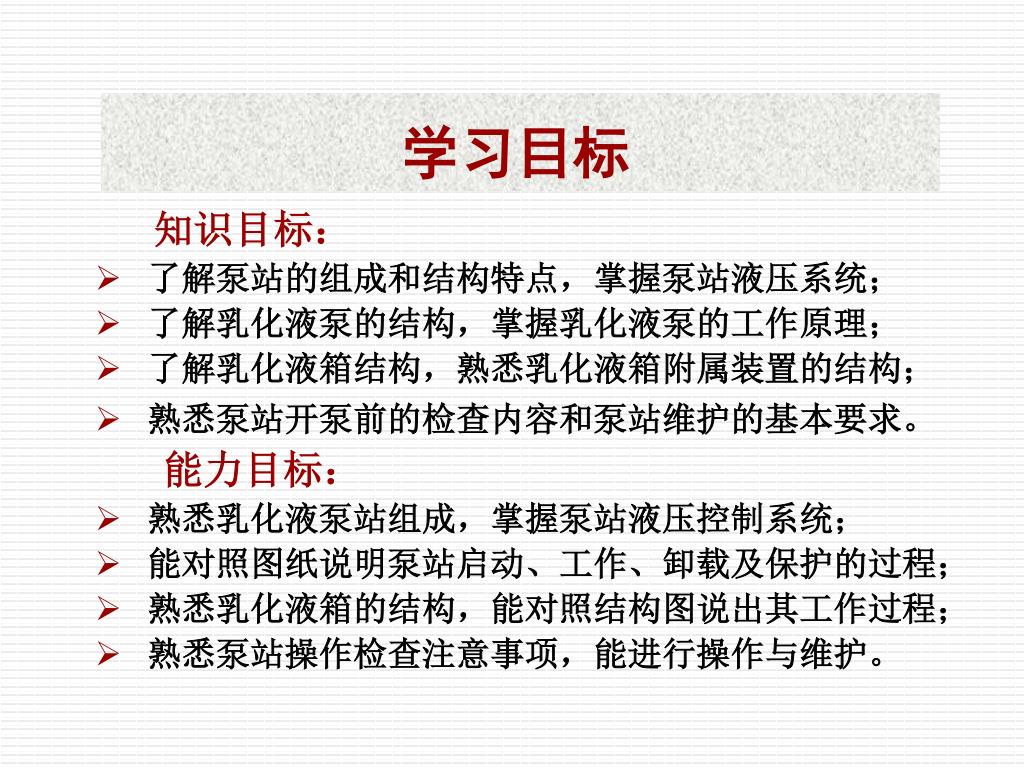

  2. 学习目标 知识目标： • 了解泵站的组成和结构特点，掌握泵站液压系统； • 了解乳化液泵的结构，掌握乳化液泵的工作原理； • 了解乳化液箱结构，熟悉乳化液箱附属装置的结构； • 熟悉泵站开泵前的检查内容和泵站维护的基本要求。 能力目标： • 熟悉乳化液泵站组成，掌握泵站液压控制系统； • 能对照图纸说明泵站启动、工作、卸载及保护的过程； • 熟悉乳化液箱的结构，能对照结构图说出其工作过程； • 熟悉泵站操作检查注意事项，能进行操作与维护。

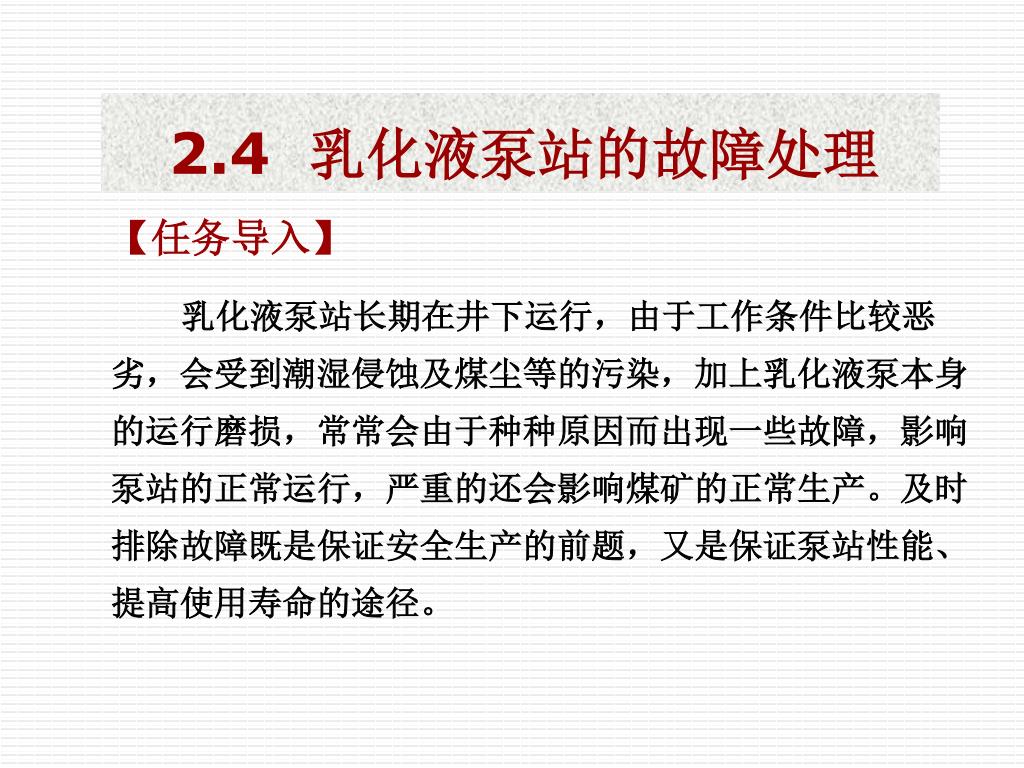

  3. 2.4 乳化液泵站的故障处理 【任务导入】 乳化液泵站长期在井下运行，由于工作条件比较恶 劣，会受到潮湿侵蚀及煤尘等的污染，加上乳化液泵本身 的运行磨损，常常会由于种种原因而出现一些故障，影响 泵站的正常运行，严重的还会影响煤矿的正常生产。及时 排除故障既是保证安全生产的前题，又是保证泵站性能、 提高使用寿命的途径。

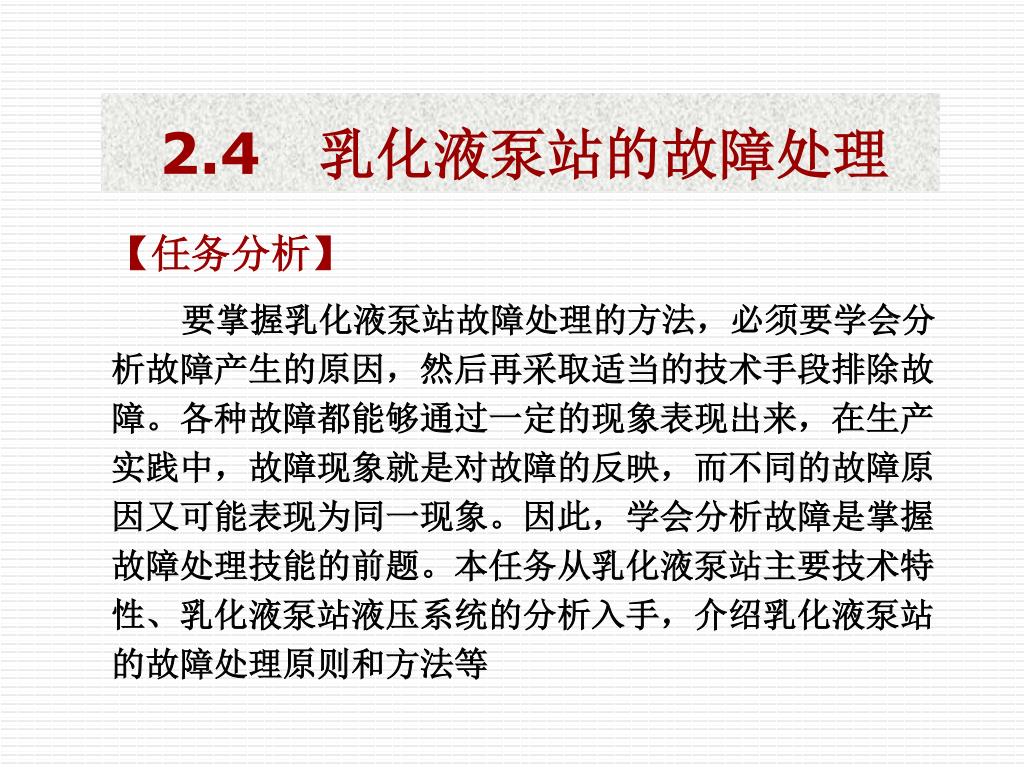

  4. 2.4 乳化液泵站的故障处理 【任务分析】 要掌握乳化液泵站故障处理的方法，必须要学会分 析故障产生的原因，然后再采取适当的技术手段排除故 障。各种故障都能够通过一定的现象表现出来，在生产 实践中，故障现象就是对故障的反映，而不同的故障原 因又可能表现为同一现象。因此，学会分析故障是掌握 故障处理技能的前题。本任务从乳化液泵站主要技术特 性、乳化液泵站液压系统的分析入手，介绍乳化液泵站 的故障处理原则和方法等

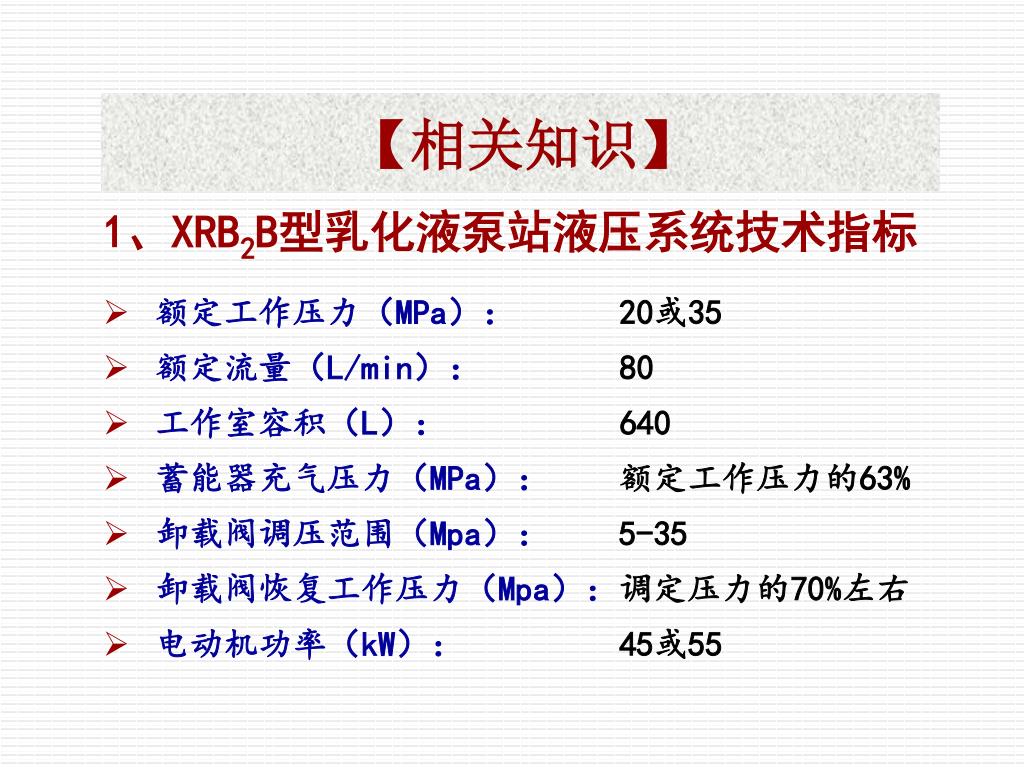

  5. 【相关知识】 1、XRB2B型乳化液泵站液压系统技术指标 • 额定工作压力（MPa）：20或35 • 额定流量（L/min）：80 • 工作室容积（L）：640 • 蓄能器充气压力（MPa）： 额定工作压力的63% • 卸载阀调压范围（Mpa）：5-35 • 卸载阀恢复工作压力（Mpa）：调定压力的70%左右 • 电动机功率（kW）：45或55

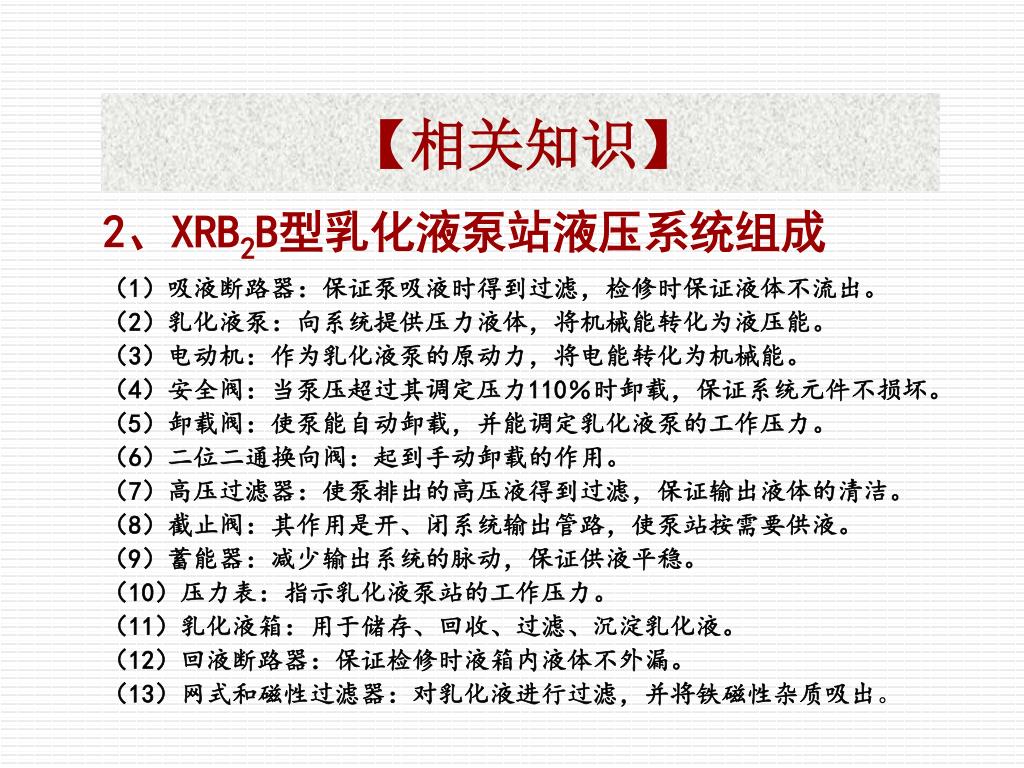

  6. 【相关知识】 2、XRB2B型乳化液泵站液压系统组成 （1）吸液断路器：保证泵吸液时得到过滤，检修时保证液体不流出。 （2）乳化液泵：向系统提供压力液体，将机械能转化为液压能。 （3）电动机：作为乳化液泵的原动力，将电能转化为机械能。 （4）安全阀：当泵压超过其调定压力110％时卸载，保证系统元件不损坏。 （5）卸载阀：使泵能自动卸载，并能调定乳化液泵的工作压力。 （6）二位二通换向阀：起到手动卸载的作用。 （7）高压过滤器：使泵排出的高压液得到过滤，保证输出液体的清洁。 （8）截止阀：其作用是开、闭系统输出管路，使泵站按需要供液。 （9）蓄能器：减少输出系统的脉动，保证供液平稳。 （10）压力表：指示乳化液泵站的工作压力。 （11）乳化液箱：用于储存、回收、过滤、沉淀乳化液。 （12）回液断路器：保证检修时液箱内液体不外漏。 （13）网式和磁性过滤器：对乳化液进行过滤，并将铁磁性杂质吸出。

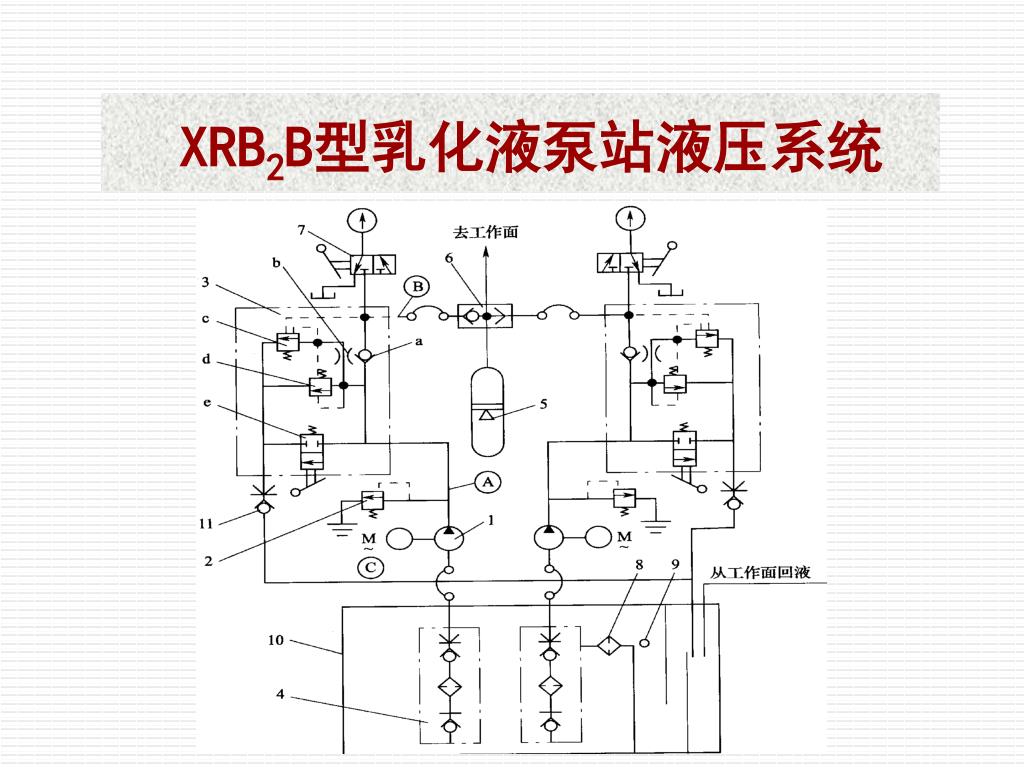

  7. XRB2B型乳化液泵站液压系统

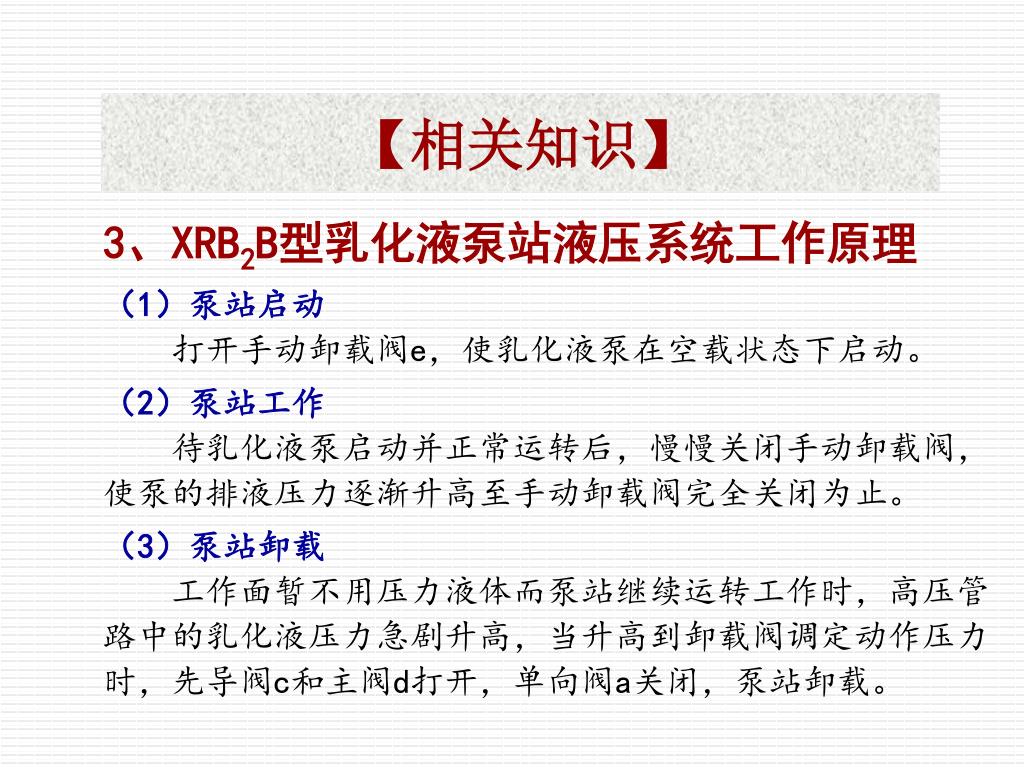

  8. 【相关知识】 3、XRB2B型乳化液泵站液压系统工作原理 （1）泵站启动 打开手动卸载阀e，使乳化液泵在空载状态下启动。 （2）泵站工作 待乳化液泵启动并正常运转后，慢慢关闭手动卸载阀， 使泵的排液压力逐渐升高至手动卸载阀完全关闭为止。 （3）泵站卸载 工作面暂不用压力液体而泵站继续运转工作时，高压管 路中的乳化液压力急剧升高，当升高到卸载阀调定动作压力 时，先导阀c和主阀d打开，单向阀a关闭，泵站卸载。

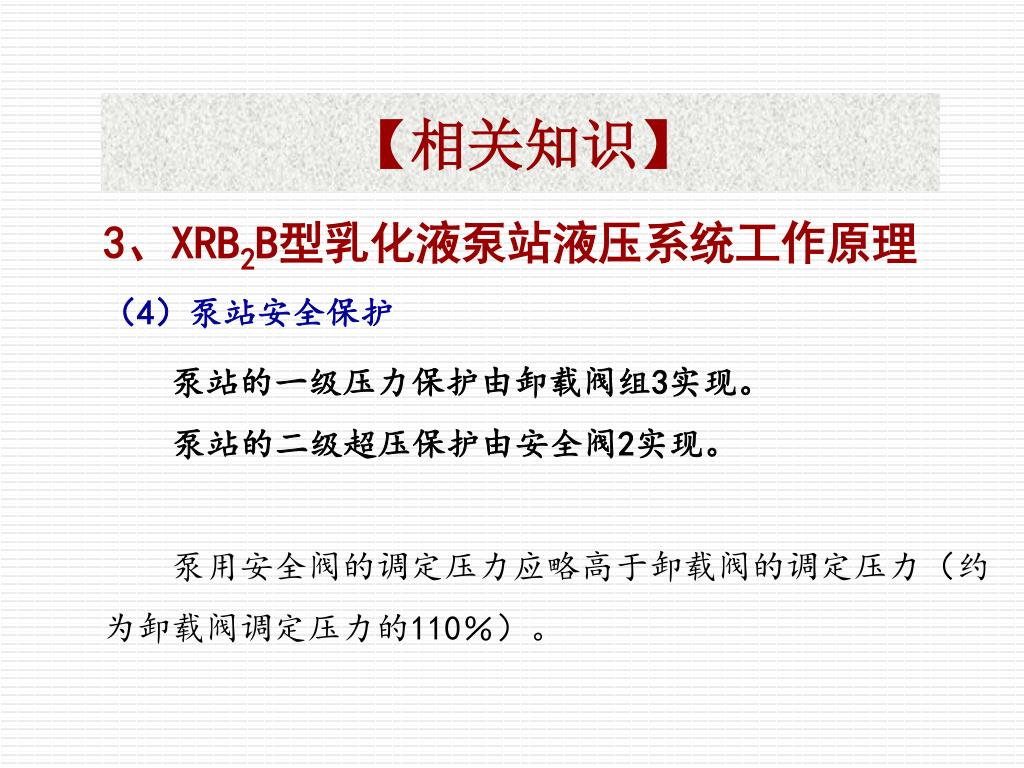

  9. 【相关知识】 3、XRB2B型乳化液泵站液压系统工作原理 （4）泵站安全保护 泵站的一级压力保护由卸载阀组3实现。 泵站的二级超压保护由安全阀2实现。 泵用安全阀的调定压力应略高于卸载阀的调定压力（约 为卸载阀调定压力的110％）。

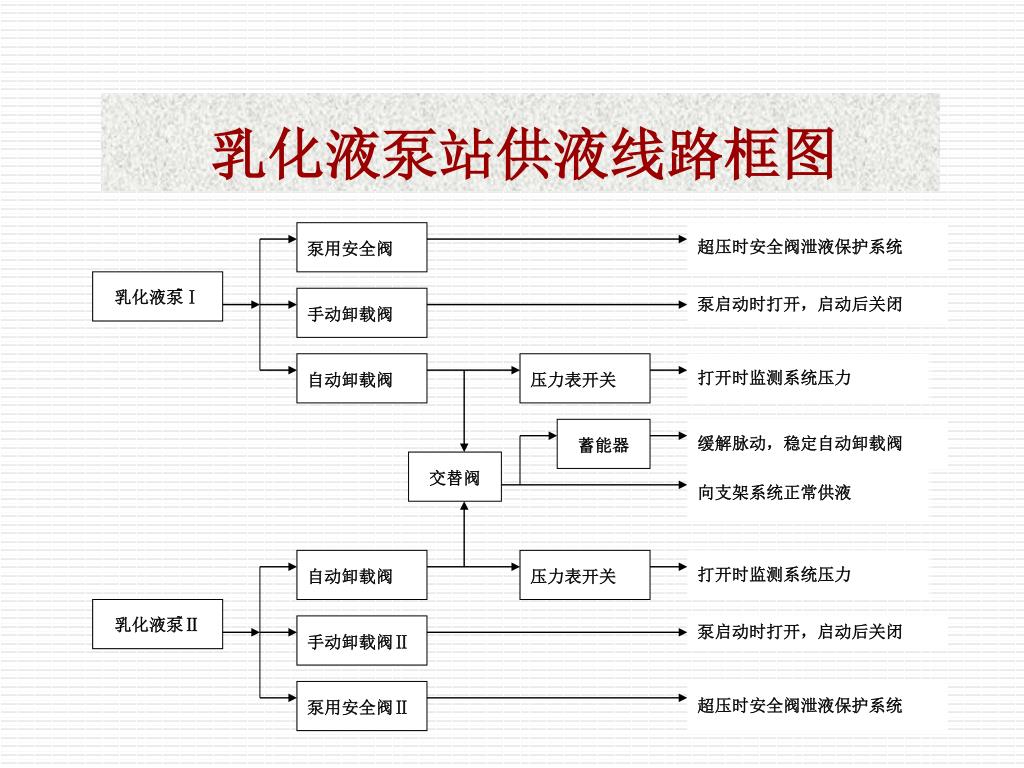

  10. 泵用安全阀 超压时安全阀泄液保护系统 乳化液泵̃Ⅰ 手动卸载阀 泵启动时打开，启动后关闭 自动卸载阀 压力表开关 打开时监测系统压力 蓄能器 缓解脉动，稳定自动卸载阀 交替阀 向支架系统正常供液 自动卸载阀 压力表开关 打开时监测系统压力 乳化液泵̃Ⅱ 手动卸载阀Ⅱ 泵启动时打开，启动后关闭 泵用安全阀Ⅱ 超压时安全阀泄液保护系统 乳化液泵站供液线路框图

  11. 【相关知识】 4、设备故障判断的一般方法步骤和原则 （1）判断方法：先部件后元件，先外部后内部。 （2）处理原则：先简单后复杂，先外部后内部。 （3）处理步骤：首先要了解故障发生的现象和过程，分析 引起故障的可能原因，并根据分析做出正确判断；然后根据 判断结果做好故障排除的准备工作，排除故障。

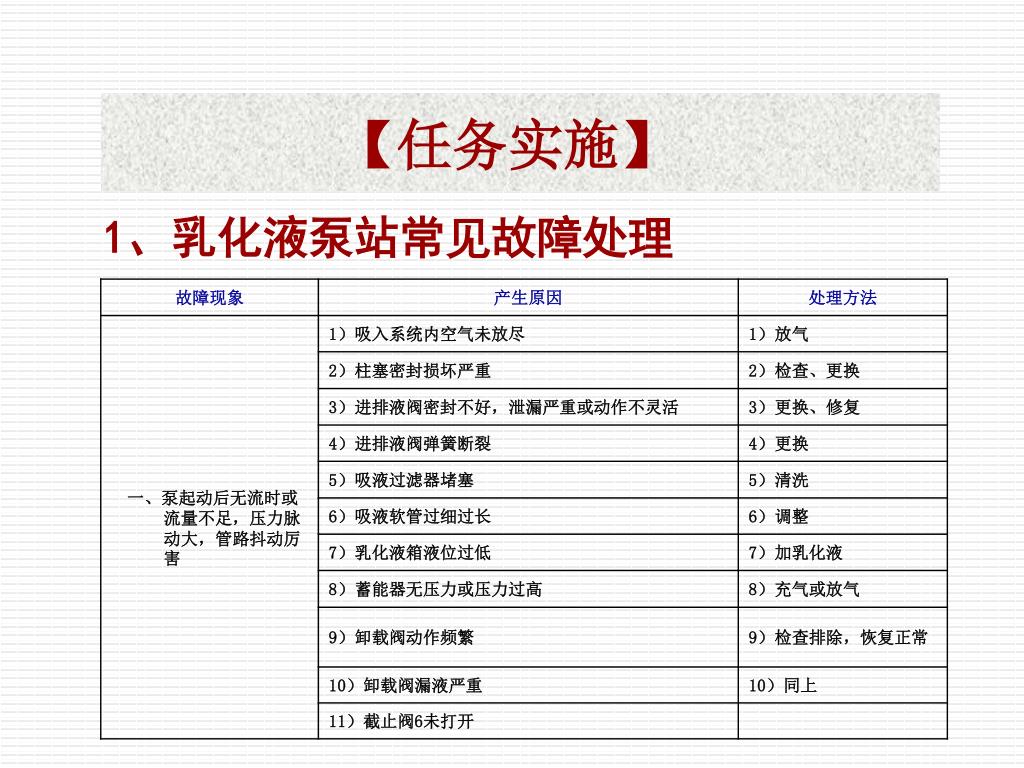

  12. 【任务实施】 1、乳化液泵站常见故障处理

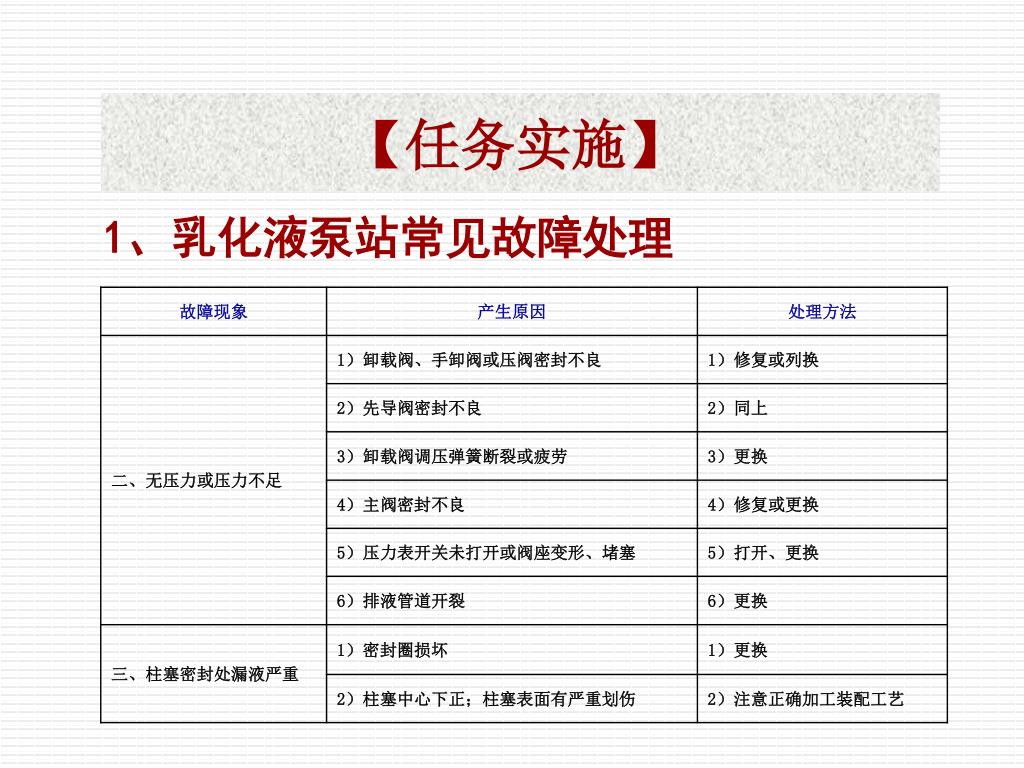

  13. 【任务实施】 1、乳化液泵站常见故障处理

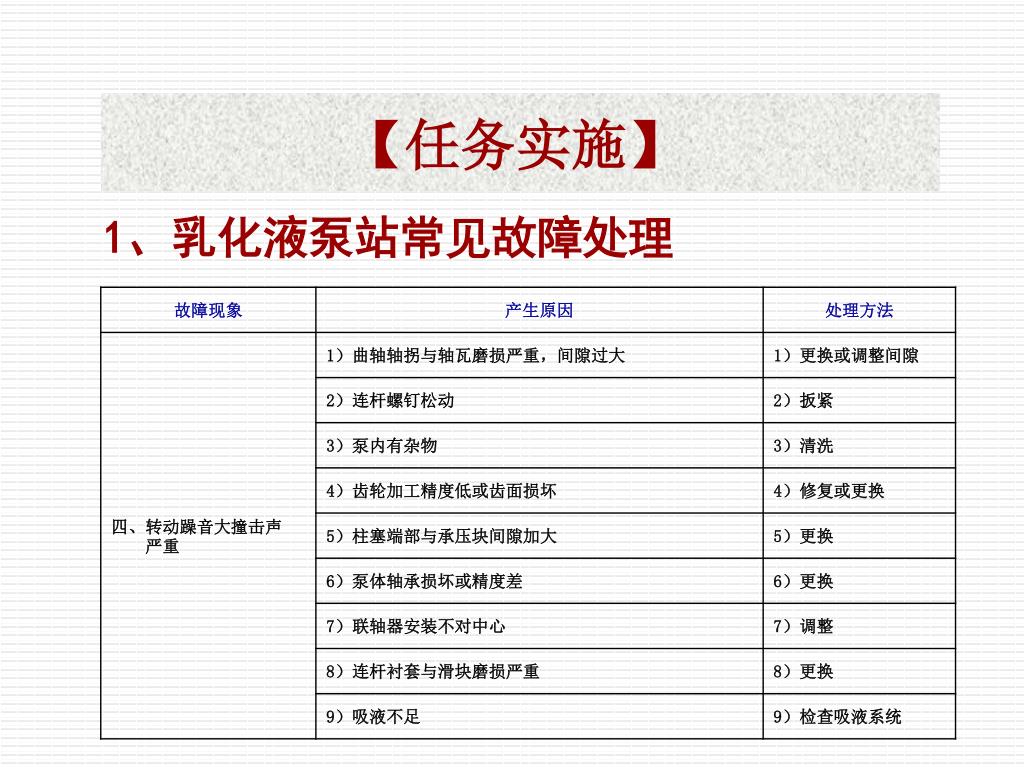

  14. 【任务实施】 1、乳化液泵站常见故障处理

  15. 【任务实施】 1、乳化液泵站常见故障处理

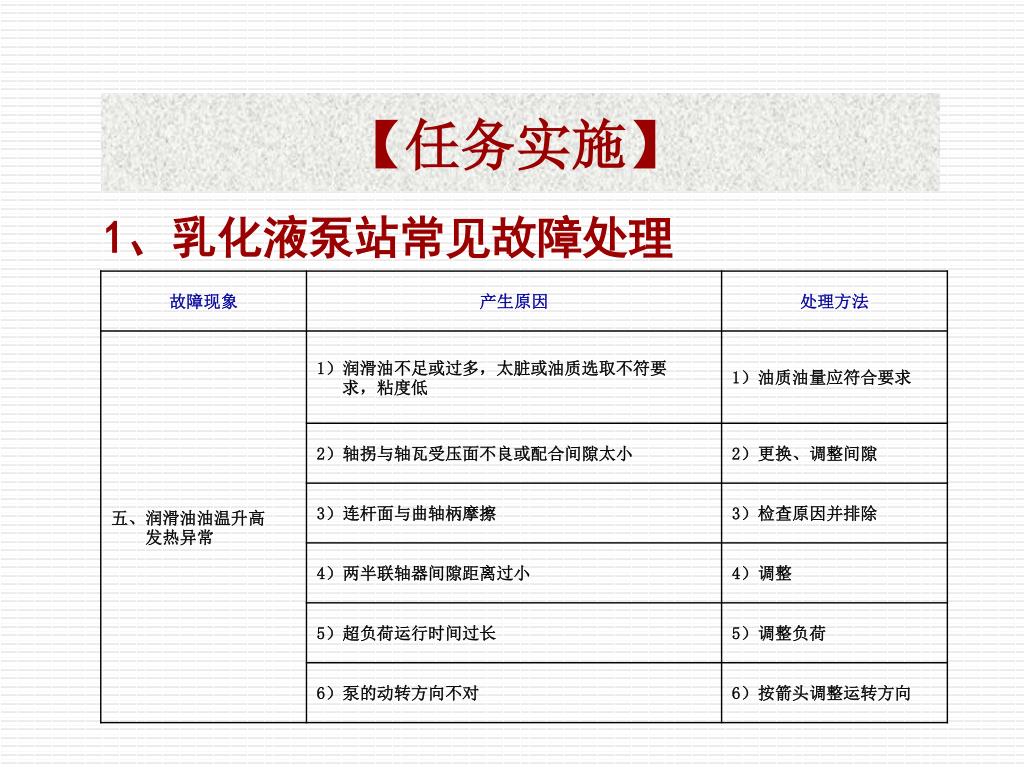

  16. 【任务实施】 1、乳化液泵站常见故障处理

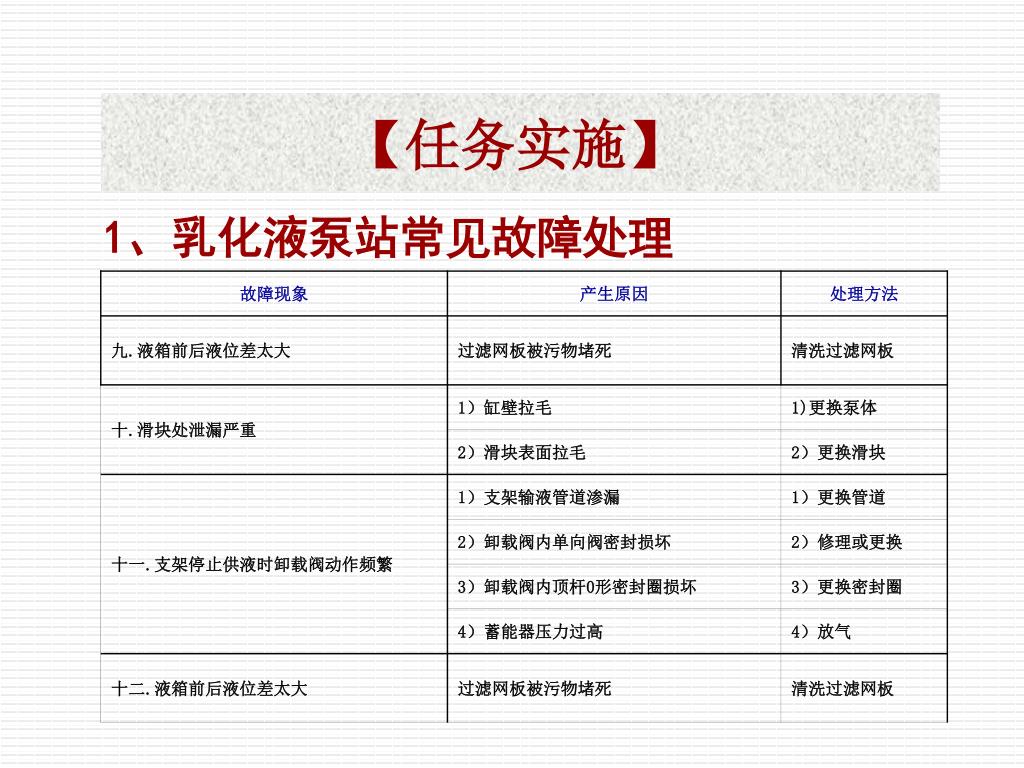

  17. 【任务实施】 1、乳化液泵站常见故障处理

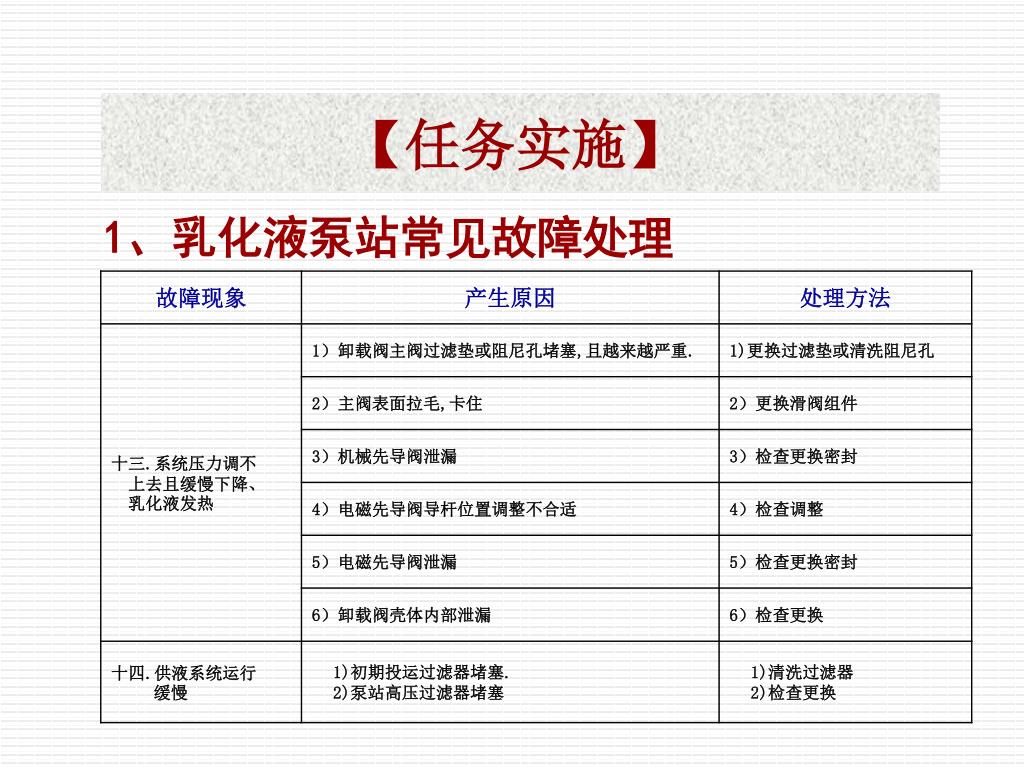

  18. 【任务实施】 1、乳化液泵站常见故障处理

  19. 【知识链接】 1、对乳化液泵站液压系统的要求 （1)能满足工作面液压支架及其它液动装置的用液要求。 （2)限压保护装置能在泵站超压时自动卸载实现压力保护。 （3)能保证乳化液泵空载状态下迅速启动并转入正常工作。 （4)停止供液时，应能保护工作面液压系统的压力。 （5)应设置压力和流量的缓冲减振装置。 （6)应设有性能良好的过滤装置。 （7)应设有压力指示装置，随时观测工作压力的变化。 （8)如需在井下就地配制乳化液，应设有配液设备。
