神奇的膜结构

——090155309 工管一班 郭洋

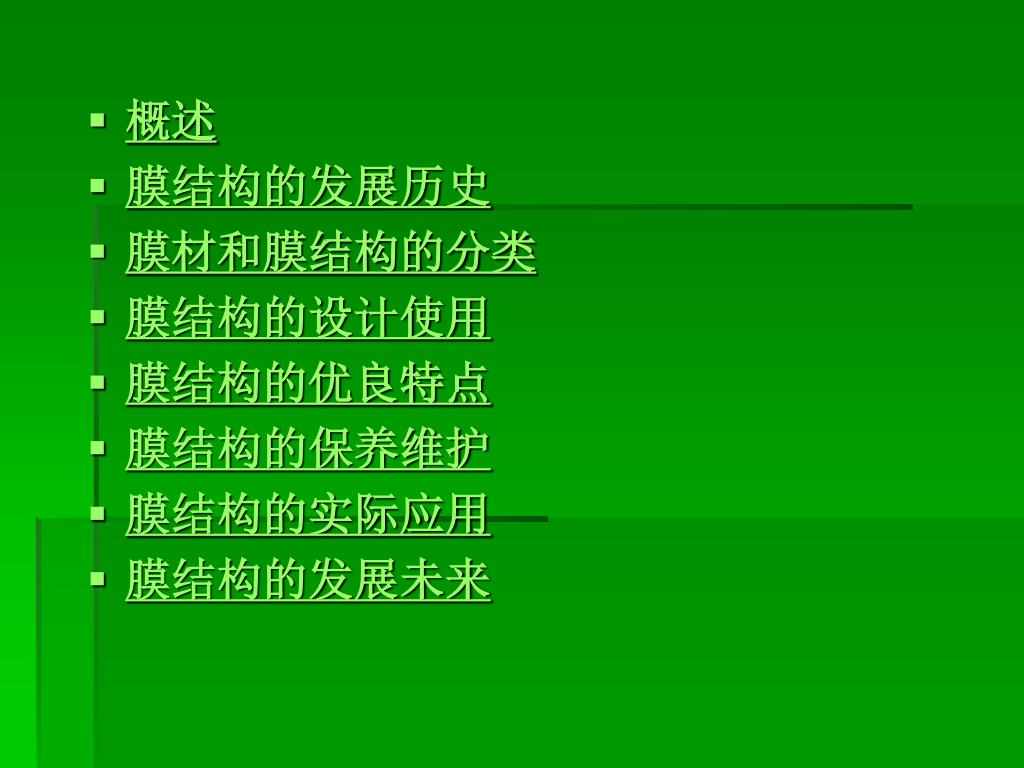

  • 概述

  • 膜结构的发展历史

  • 膜材和膜结构的分类

  • 膜结构的设计使用

  • 膜结构的优良特点

  • 膜结构的保养维护

  • 膜结构的实际应用

  • 膜结构的发展未来


概述

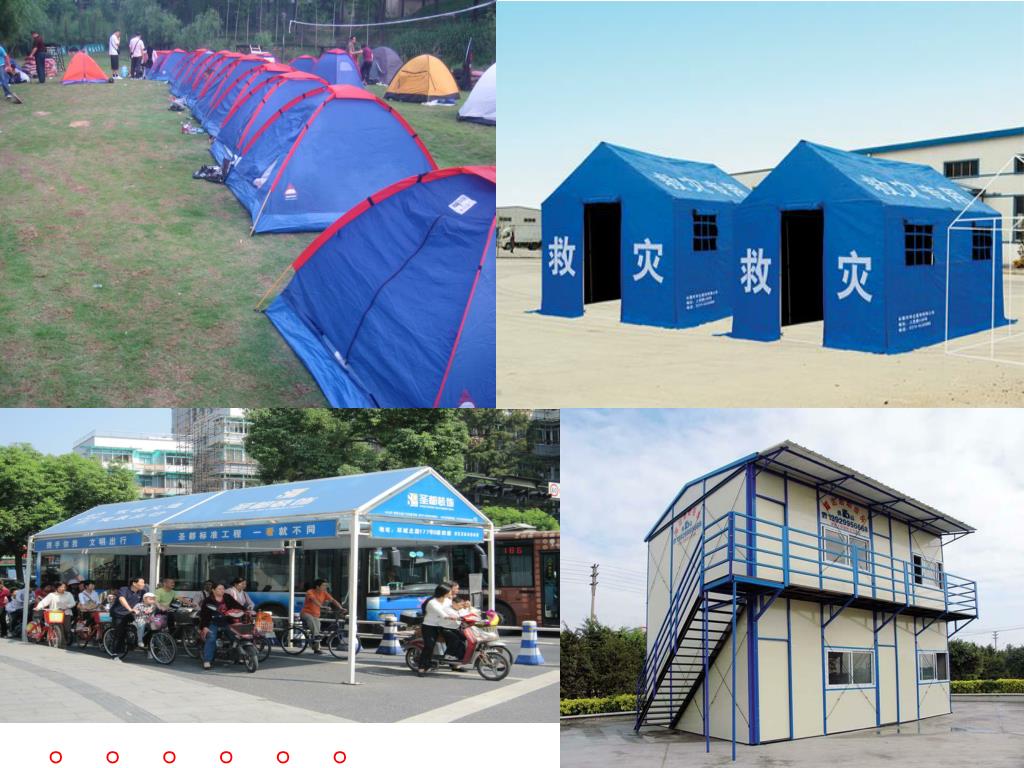

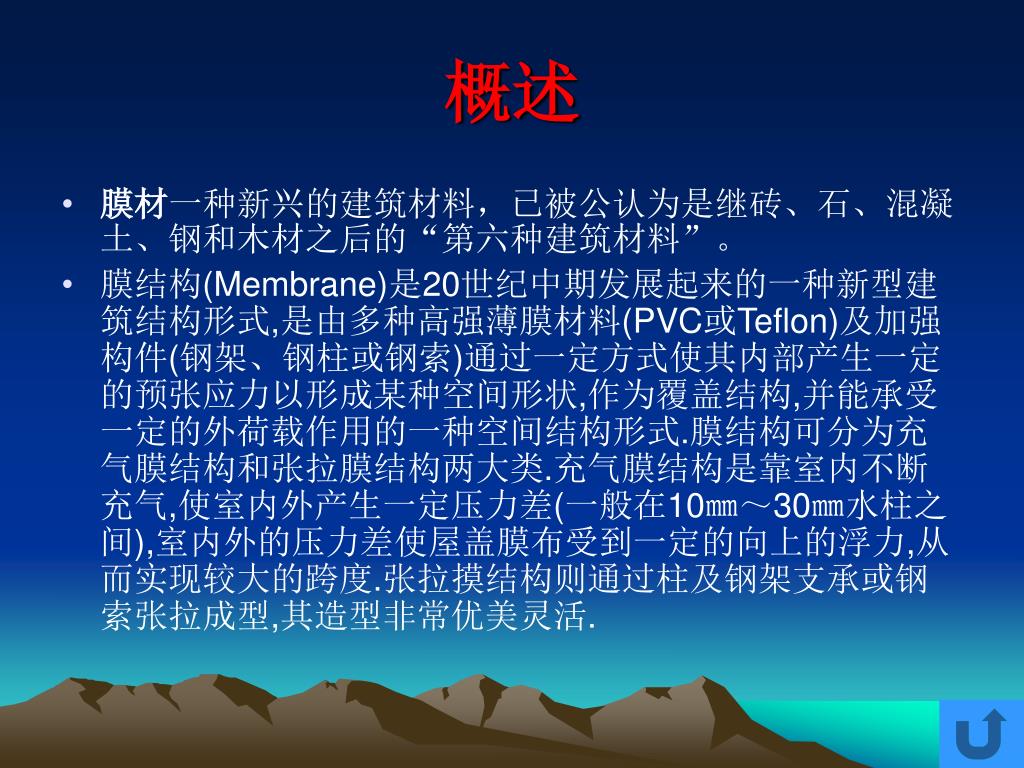

  • 膜材一种新兴的建筑材料,已被公认为是继砖、石、混凝土、钢和木材之后的“第六种建筑材料”。

  • 膜结构(Membrane)是20世纪中期发展起来的一种新型建筑结构形式,是由多种高强薄膜材料(PVC或Teflon)及加强构件(钢架、钢柱或钢索)通过一定方式使其内部产生一定的预张应力以形成某种空间形状,作为覆盖结构,并能承受一定的外荷载作用的一种空间结构形式.膜结构可分为充气膜结构和张拉膜结构两大类.充气膜结构是靠室内不断充气,使室内外产生一定压力差(一般在10㎜~30㎜水柱之间),室内外的压力差使屋盖膜布受到一定的向上的浮力,从而实现较大的跨度.张拉摸结构则通过柱及钢架支承或钢索张拉成型,其造型非常优美灵活.


膜结构的发展历史

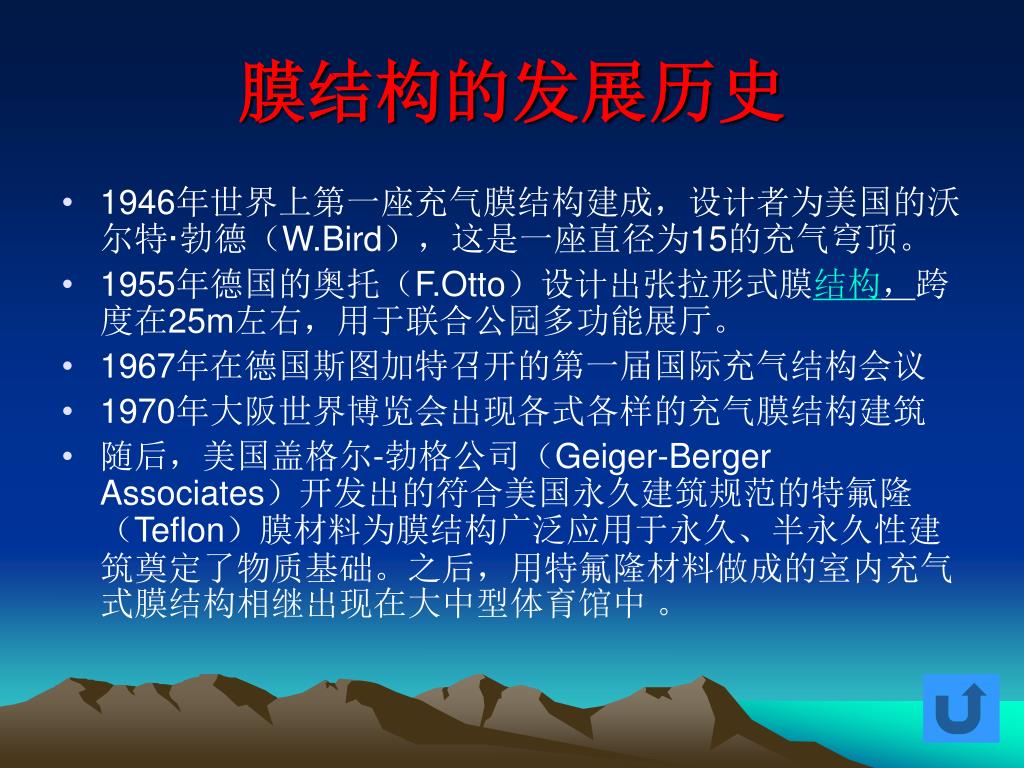

  • 1946年世界上第一座充气膜结构建成,设计者为美国的沃尔特·勃德(W.Bird),这是一座直径为15的充气穹顶。

  • 1955年德国的奥托(F.Otto)设计出张拉形式膜结构,跨度在25m左右,用于联合公园多功能展厅。

  • 1967年在德国斯图加特召开的第一届国际充气结构会议

  • 1970年大阪世界博览会出现各式各样的充气膜结构建筑

  • 随后,美国盖格尔-勃格公司(Geiger-Berger Associates)开发出的符合美国永久建筑规范的特氟隆(Teflon)膜材料为膜结构广泛应用于永久、半永久性建筑奠定了物质基础。之后,用特氟隆材料做成的室内充气式膜结构相继出现在大中型体育馆中 。


膜材和膜结构的种类

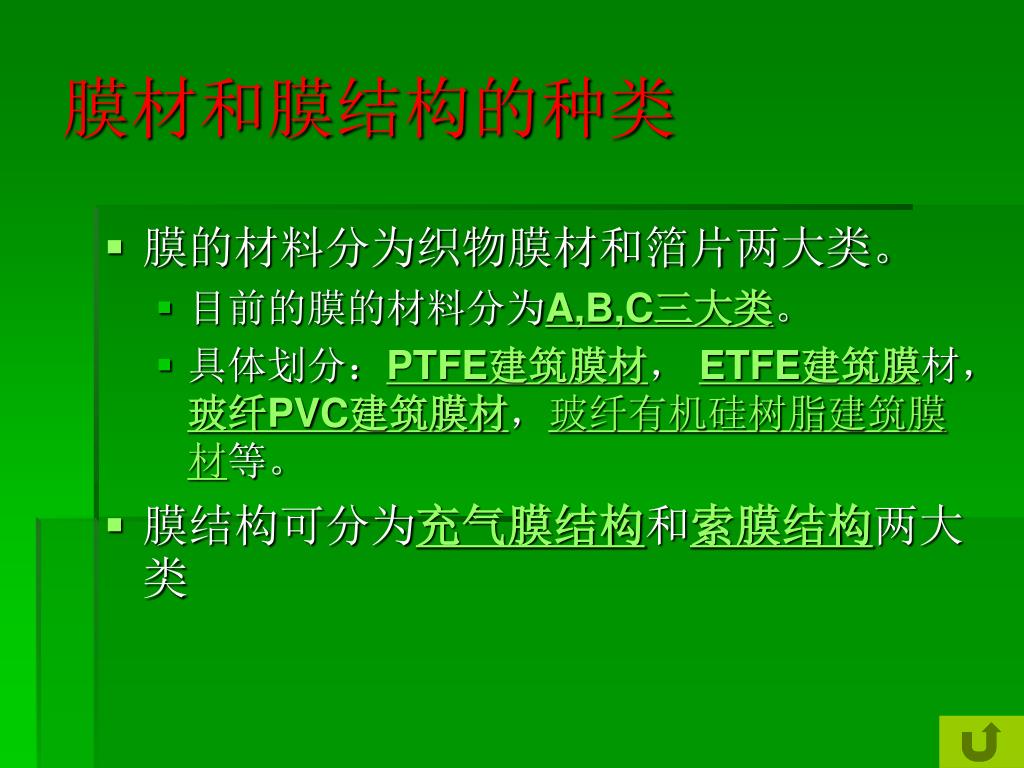

  • 膜的材料分为织物膜材和箔片两大类。

    • 目前的膜的材料分为A,B,C三大类。

    • 具体划分:PTFE建筑膜材, ETFE建筑膜材,玻纤PVC建筑膜材,玻纤有机硅树脂建筑膜材等。

  • 膜结构可分为充气膜结构和索膜结构两大类


PTFE建筑膜材

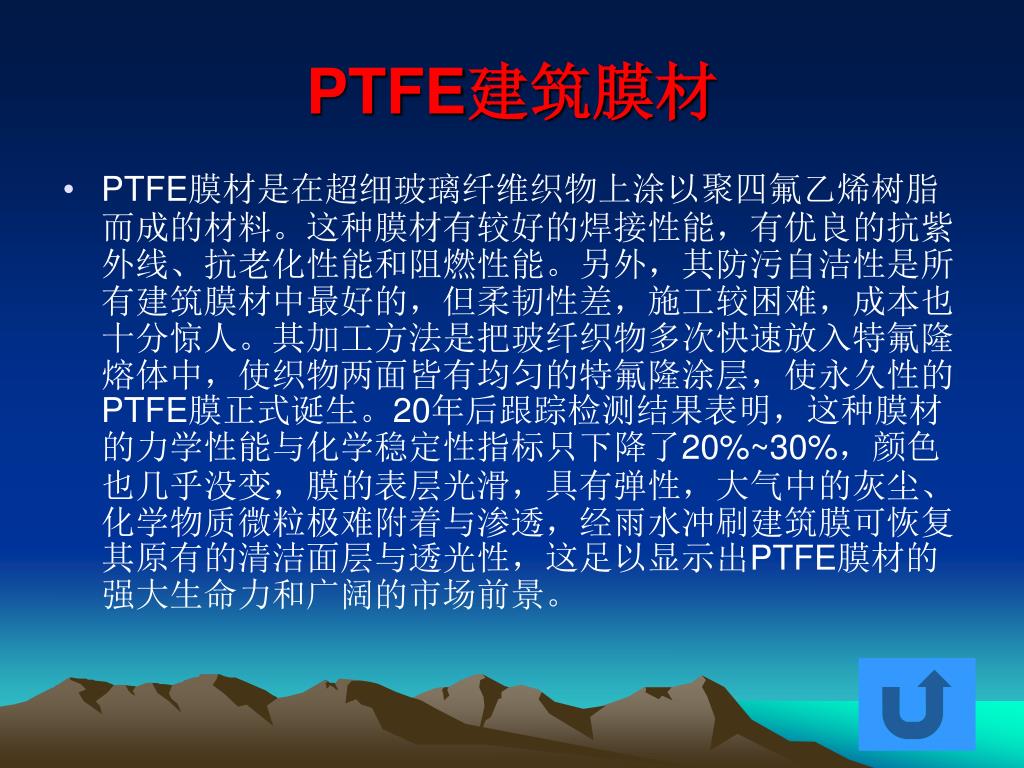

  • PTFE膜材是在超细玻璃纤维织物上涂以聚四氟乙烯树脂而成的材料。这种膜材有较好的焊接性能,有优良的抗紫外线、抗老化性能和阻燃性能。另外,其防污自洁性是所有建筑膜材中最好的,但柔韧性差,施工较困难,成本也十分惊人。其加工方法是把玻纤织物多次快速放入特氟隆熔体中,使织物两面皆有均匀的特氟隆涂层,使永久性的PTFE膜正式诞生。20年后跟踪检测结果表明,这种膜材的力学性能与化学稳定性指标只下降了20%~30%,颜色也几乎没变,膜的表层光滑,具有弹性,大气中的灰尘、化学物质微粒极难附着与渗透,经雨水冲刷建筑膜可恢复其原有的清洁面层与透光性,这足以显示出PTFE膜材的强大生命力和广阔的市场前景。


ETFE建筑膜材

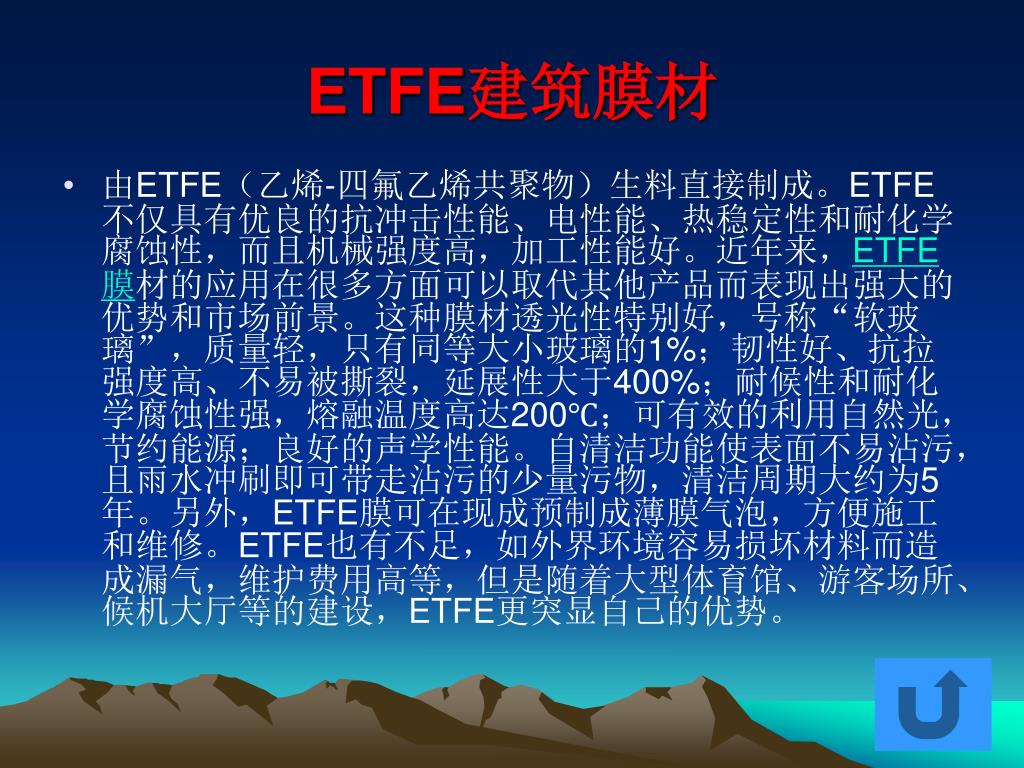

  • 由ETFE(乙烯-四氟乙烯共聚物)生料直接制成。ETFE不仅具有优良的抗冲击性能、电性能、热稳定性和耐化学腐蚀性,而且机械强度高,加工性能好。近年来,ETFE膜材的应用在很多方面可以取代其他产品而表现出强大的优势和市场前景。这种膜材透光性特别好,号称“软玻璃”,质量轻,只有同等大小玻璃的1%;韧性好、抗拉强度高、不易被撕裂,延展性大于400%;耐候性和耐化学腐蚀性强,熔融温度高达200℃;可有效的利用自然光,节约能源;良好的声学性能。自清洁功能使表面不易沾污,且雨水冲刷即可带走沾污的少量污物,清洁周期大约为5年。另外,ETFE膜可在现成预制成薄膜气泡,方便施工和维修。ETFE也有不足,如外界环境容易损坏材料而造成漏气,维护费用高等,但是随着大型体育馆、游客场所、候机大厅等的建设,ETFE更突显自己的优势。

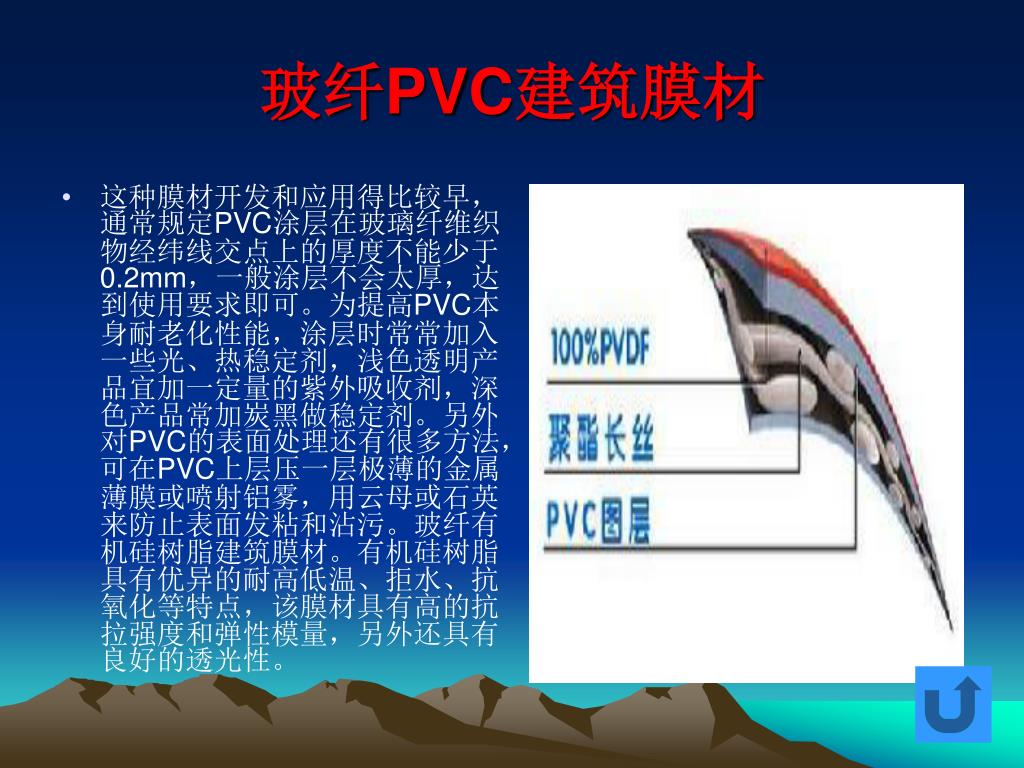

这种膜材开发和应用得比较早,通常规定PVC涂层在玻璃纤维织物经纬线交点上的厚度不能少于0.2mm,一般涂层不会太厚,达到使用要求即可。为提高PVC本身耐老化性能,涂层时常常加入一些光、热稳定剂,浅色透明产品宜加一定量的紫外吸收剂,深色产品常加炭黑做稳定剂。另外对PVC的表面处理还有很多方法,可在PVC上层压一层极薄的金属薄膜或喷射铝雾,用云母或石英来防止表面发粘和沾污。玻纤有机硅树脂建筑膜材。有机硅树脂具有优异的耐高低温、拒水、抗氧化等特点,该膜材具有高的抗拉强度和弹性模量,另外还具有良好的透光性。

玻纤PVC建筑膜材


其它

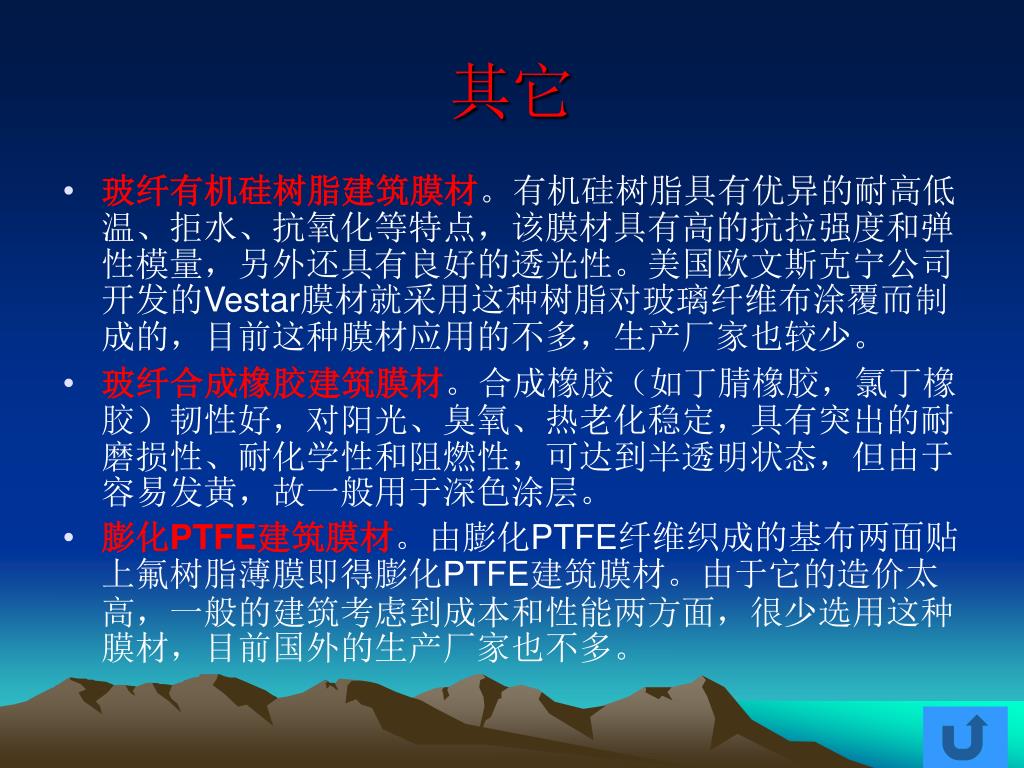

  • 玻纤有机硅树脂建筑膜材。有机硅树脂具有优异的耐高低温、拒水、抗氧化等特点,该膜材具有高的抗拉强度和弹性模量,另外还具有良好的透光性。美国欧文斯克宁公司开发的Vestar膜材就采用这种树脂对玻璃纤维布涂覆而制成的,目前这种膜材应用的不多,生产厂家也较少。

  • 玻纤合成橡胶建筑膜材。合成橡胶(如丁腈橡胶,氯丁橡胶)韧性好,对阳光、臭氧、热老化稳定,具有突出的耐磨损性、耐化学性和阻燃性,可达到半透明状态,但由于容易发黄,故一般用于深色涂层。

  • 膨化PTFE建筑膜材。由膨化PTFE纤维织成的基布两面贴上氟树脂薄膜即得膨化PTFE建筑膜材。由于它的造价太高,一般的建筑考虑到成本和性能两方面,很少选用这种膜材,目前国外的生产厂家也不多。


膜材料的三大类

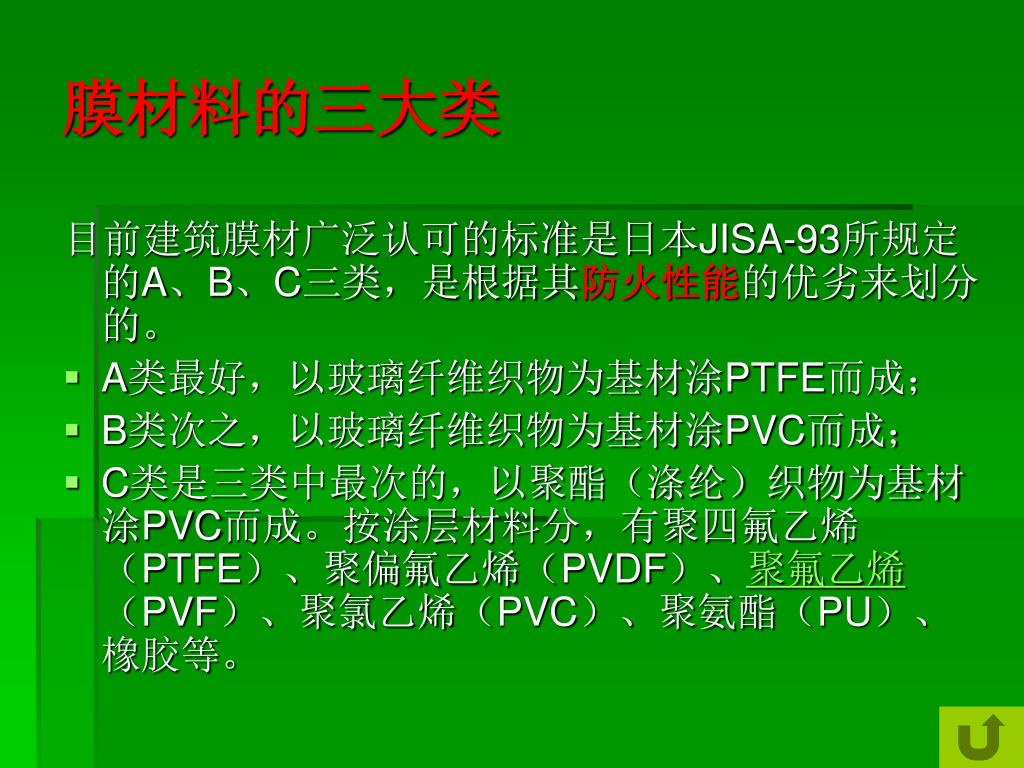

目前建筑膜材广泛认可的标准是日本JISA-93所规定的A、B、C三类,是根据其防火性能的优劣来划分的。

  • A类最好,以玻璃纤维织物为基材涂PTFE而成;

  • B类次之,以玻璃纤维织物为基材涂PVC而成;

  • C类是三类中最次的,以聚酯(涤纶)织物为基材涂PVC而成。按涂层材料分,有聚四氟乙烯(PTFE)、聚偏氟乙烯(PVDF)、聚氟乙烯(PVF)、聚氯乙烯(PVC)、聚氨酯(PU)、橡胶等。


充气膜结构

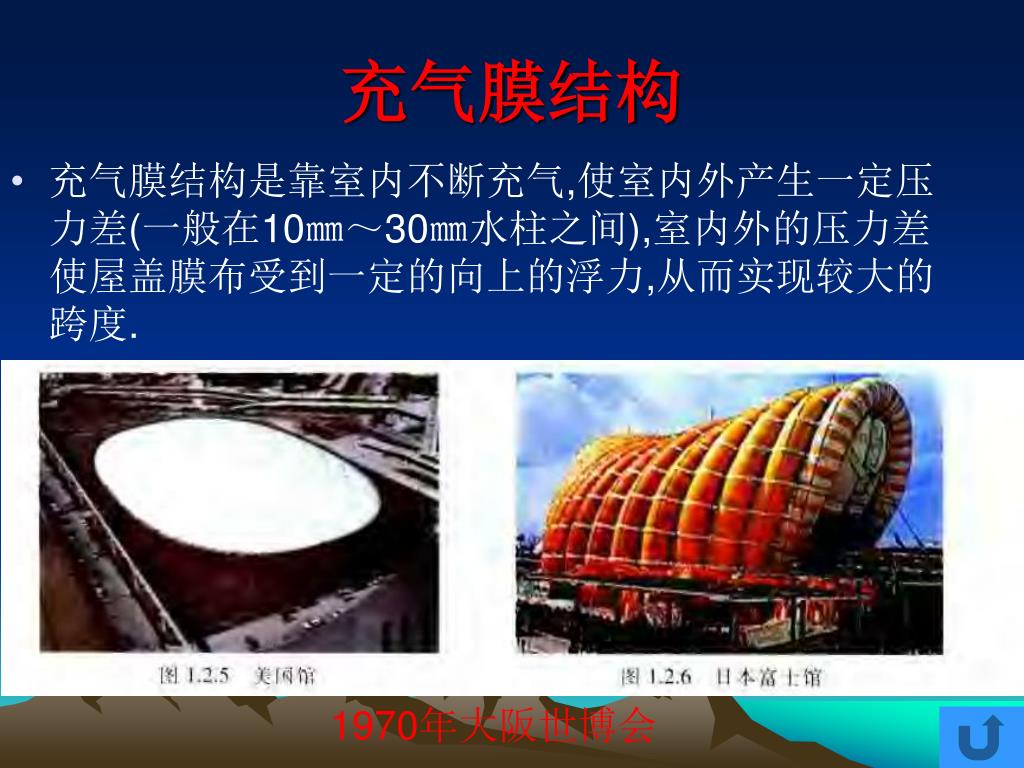

  • 充气膜结构是靠室内不断充气,使室内外产生一定压力差(一般在10㎜~30㎜水柱之间),室内外的压力差使屋盖膜布受到一定的向上的浮力,从而实现较大的跨度.

    1970年大阪世博会


索膜结构

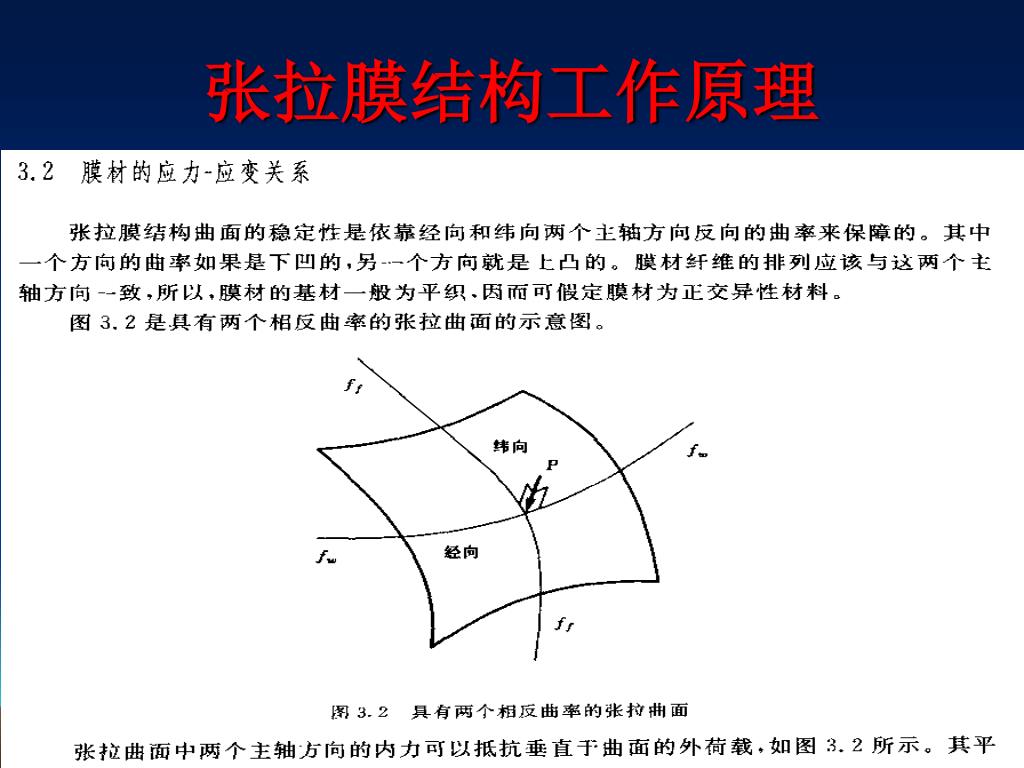

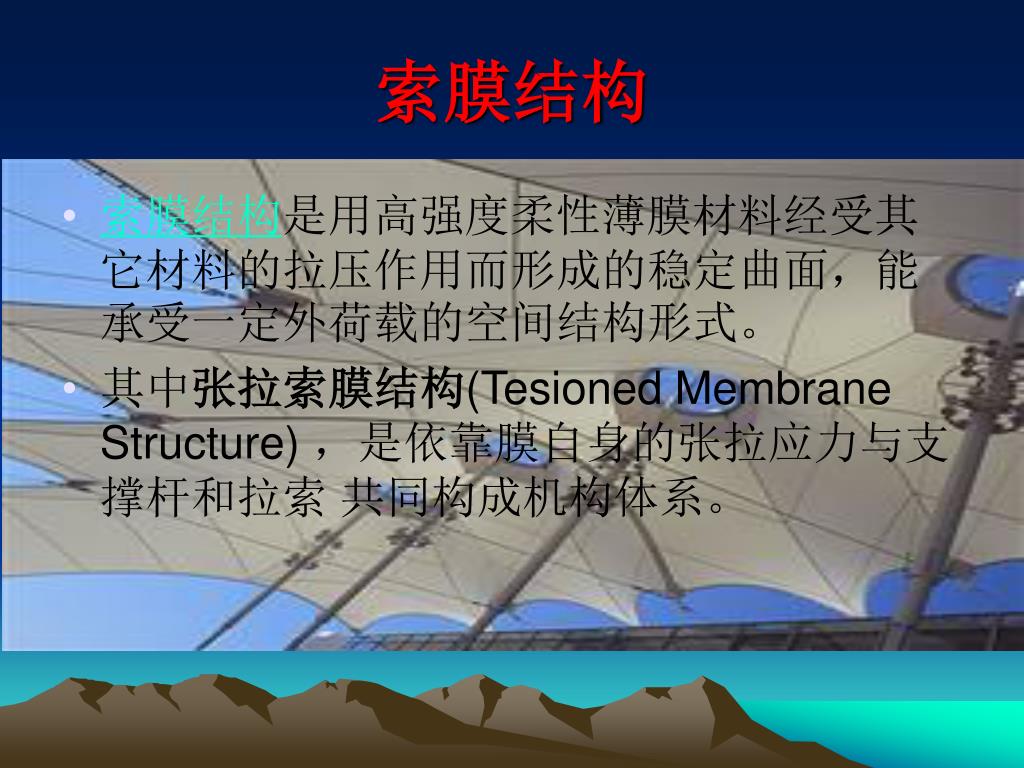

  • 索膜结构是用高强度柔性薄膜材料经受其它材料的拉压作用而形成的稳定曲面,能承受一定外荷载的空间结构形式。

  • 其中张拉索膜结构(Tesioned Membrane Structure) ,是依靠膜自身的张拉应力与支撑杆和拉索 共同构成机构体系。

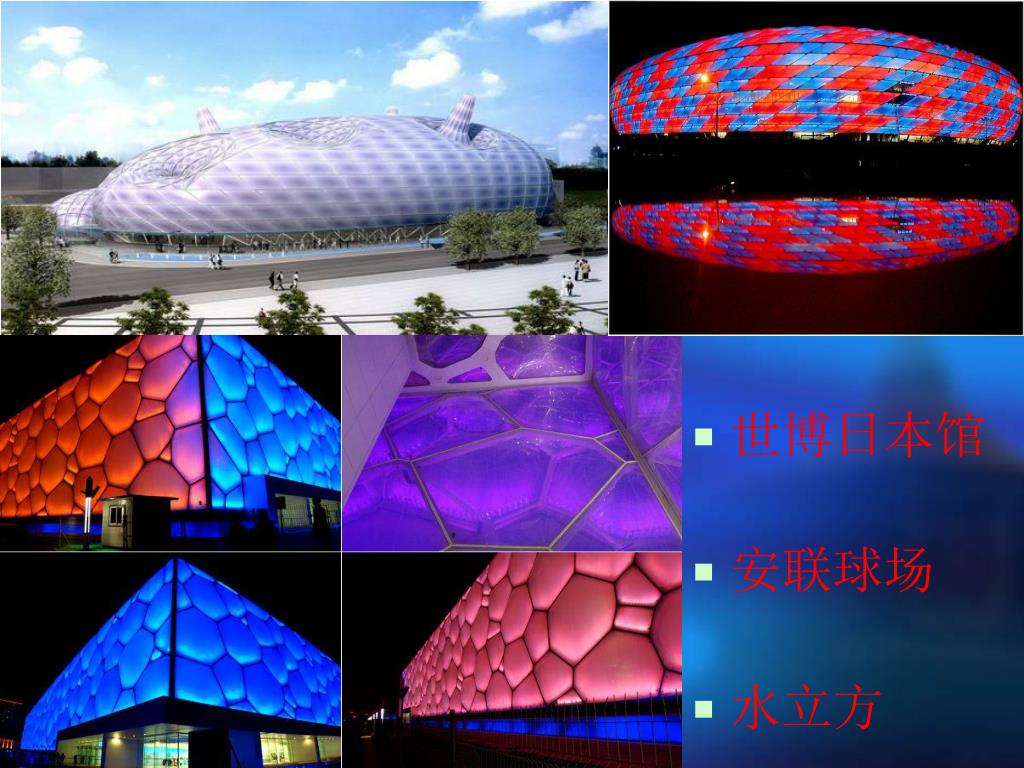

水立方

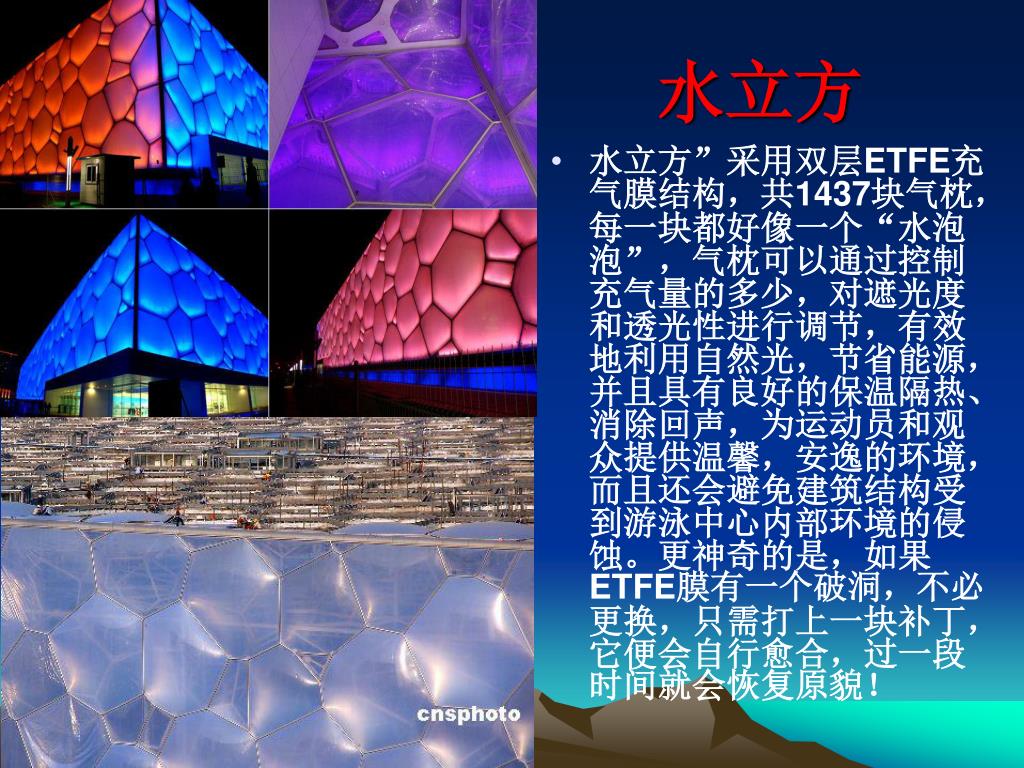

  • 水立方”采用双层ETFE充气膜结构,共1437块气枕,每一块都好像一个“水泡泡”,气枕可以通过控制充气量的多少,对遮光度和透光性进行调节,有效地利用自然光,节省能源,并且具有良好的保温隔热、消除回声,为运动员和观众提供温馨,安逸的环境,而且还会避免建筑结构受到游泳中心内部环境的侵蚀。更神奇的是,如果ETFE膜有一个破洞,不必更换,只需打上一块补丁,它便会自行愈合,过一段时间就会恢复原貌!


鸟巢

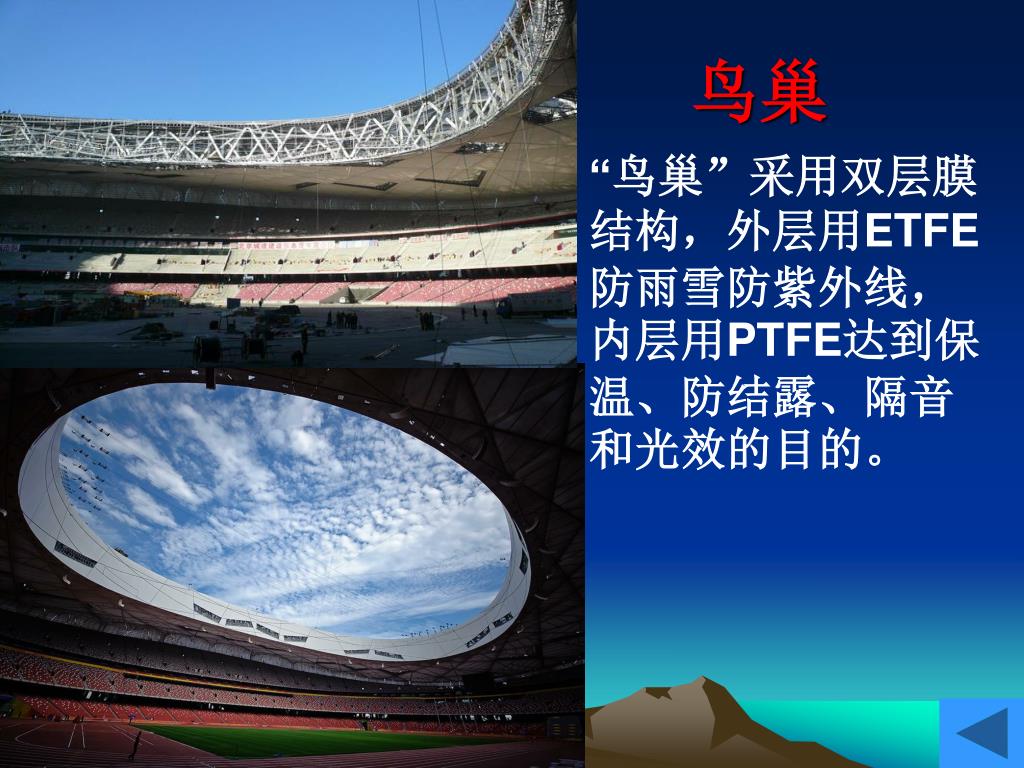

  • “鸟巢”采用双层膜结构,外层用ETFE防雨雪防紫外线,内层用PTFE达到保温、防结露、隔音和光效的目的。


  •  膜结构的设计主要包括体形设计、初始平衡形状分析、荷载分析、裁剪分析等四大问题。通过体形设计确定 膜结构的设计主要包括体形设计、初始平衡形状分析、荷载分析、裁剪分析等四大问题。通过体形设计确定建筑平面形状尺寸、三维造型、净空体量,确定各控制点的坐标、结构形式,选用膜材和施工方案。初始平衡形状分析就是所谓的找形分析。由于膜材料本身没有抗压和抗弯刚度,抗剪强主芤很差,因此其刚度和稳定性需要靠膜曲面的曲率变化和其中预应力来提高,对膜结构而言,任何时候不存在无应力状态,因此膜曲面形状最终必须满足在一定边界条件、一定预应力条件下的力学平衡,并以此为基准进行荷载分析和裁剪分析。目前膜结构找形分析的方法主要有动力松弛法、力密度法以及有限单元法等。膜结构考虑的荷载一般是风载和雪载。在荷载作用下膜材料的变形较大,且随着形状的改变,荷载分布也在改变,因此要精确计算结构的变形和应力要用几何非线性的方法进行。荷载分析的另一个目的是一确定索、膜中初始预张力。在外荷载作用下膜中一个方向应力增加而另一个方向应力减少,这就要求施加初始张应力的程度要满足在最不利荷载作用下应力不致减少到零,即不出现皱褶。因为膜材料比较轻柔,自振频率很低,在风荷载作用下极易产生风振,导致膜材料破坏,如果初始预应力施加过高,膜材涂变加大,易老化且强度储备少,对受力构件强度要求也高,增加施工安装难度。因此初始预应力的确定要通过荷载计算来确定。经过找形分析而形成的摸结构通常为三维不可展空间曲面,如何通过二维材料的裁剪,张拉形成所需要的三维空间曲面,是整个膜结构工程中最关键的一个问题,这正是裁剪分析的主要内容。

膜结构的设计使用


膜结构的优良特点 膜结构的设计主要包括体形设计、初始平衡形状分析、荷载分析、裁剪分析等四大问题。通过体形设计确定

  • 膜结构作为一种建筑体系所具有的特性主要取决于其独特的形态及膜材本身的性能。恰由于此,用膜结构可以创造出传统建筑体系无法实现的设计方案。

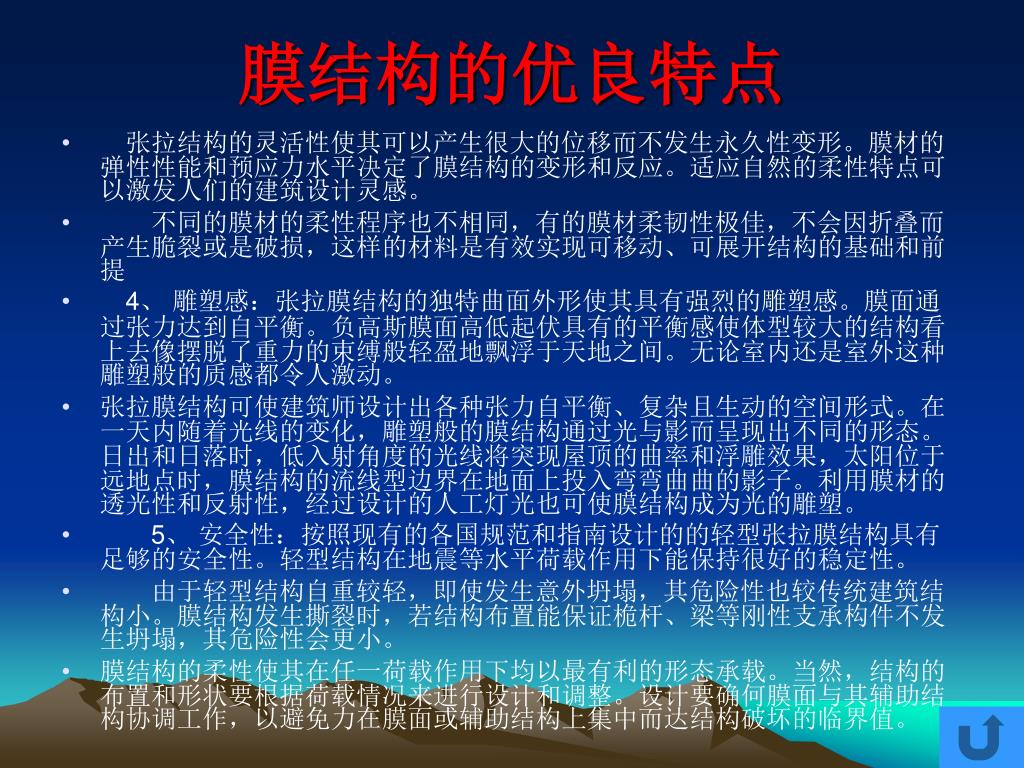

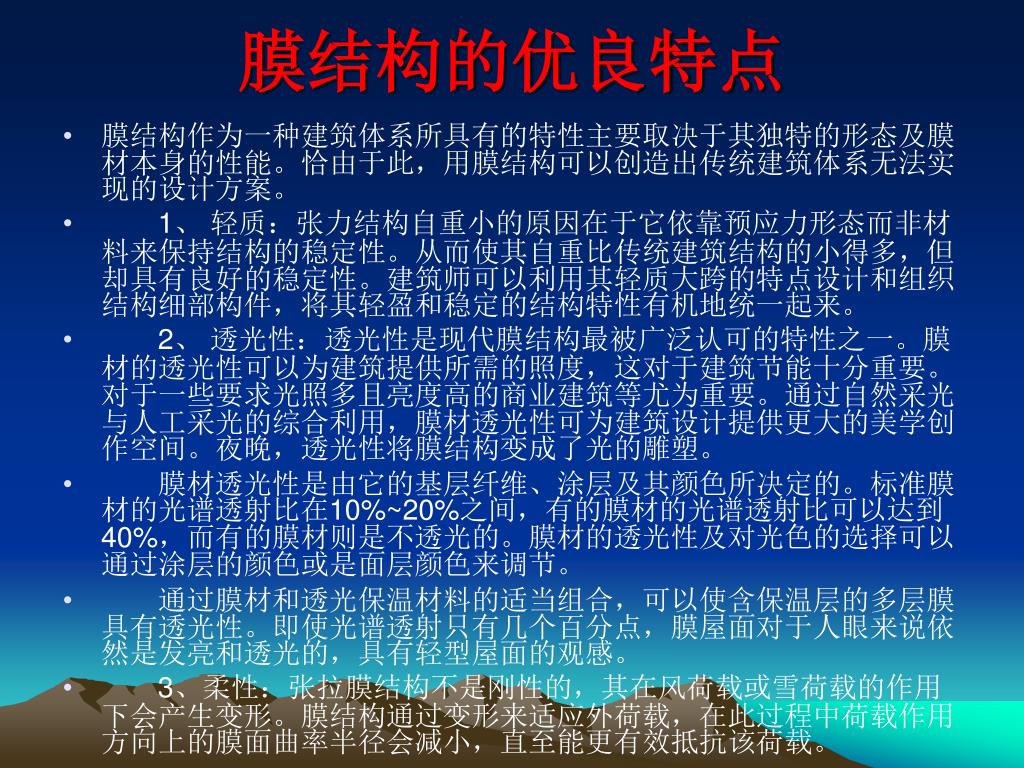

  • 1、 轻质:张力结构自重小的原因在于它依靠预应力形态而非材料来保持结构的稳定性。从而使其自重比传统建筑结构的小得多,但却具有良好的稳定性。建筑师可以利用其轻质大跨的特点设计和组织结构细部构件,将其轻盈和稳定的结构特性有机地统一起来。

  • 2、 透光性:透光性是现代膜结构最被广泛认可的特性之一。膜材的透光性可以为建筑提供所需的照度,这对于建筑节能十分重要。对于一些要求光照多且亮度高的商业建筑等尤为重要。通过自然采光与人工采光的综合利用,膜材透光性可为建筑设计提供更大的美学创作空间。夜晚,透光性将膜结构变成了光的雕塑。

  •   膜材透光性是由它的基层纤维、涂层及其颜色所决定的。标准膜材的光谱透射比在10%~20%之间,有的膜材的光谱透射比可以达到40%,而有的膜材则是不透光的。膜材的透光性及对光色的选择可以通过涂层的颜色或是面层颜色来调节。

  •   通过膜材和透光保温材料的适当组合,可以使含保温层的多层膜具有透光性。即使光谱透射只有几个百分点,膜屋面对于人眼来说依然是发亮和透光的,具有轻型屋面的观感。

  • 3、柔性:张拉膜结构不是刚性的,其在风荷载或雪荷载的作用下会产生变形。膜结构通过变形来适应外荷载,在此过程中荷载作用方向上的膜面曲率半径会减小,直至能更有效抵抗该荷载。


膜结构的优良特点 膜结构的设计主要包括体形设计、初始平衡形状分析、荷载分析、裁剪分析等四大问题。通过体形设计确定

  •  张拉结构的灵活性使其可以产生很大的位移而不发生永久性变形。膜材的弹性性能和预应力水平决定了膜结构的变形和反应。适应自然的柔性特点可以激发人们的建筑设计灵感。

  •   不同的膜材的柔性程序也不相同,有的膜材柔韧性极佳,不会因折叠而产生脆裂或是破损,这样的材料是有效实现可移动、可展开结构的基础和前提

  • 4、 雕塑感:张拉膜结构的独特曲面外形使其具有强烈的雕塑感。膜面通过张力达到自平衡。负高斯膜面高低起伏具有的平衡感使体型较大的结构看上去像摆脱了重力的束缚般轻盈地飘浮于天地之间。无论室内还是室外这种雕塑般的质感都令人激动。

  • 张拉膜结构可使建筑师设计出各种张力自平衡、复杂且生动的空间形式。在一天内随着光线的变化,雕塑般的膜结构通过光与影而呈现出不同的形态。日出和日落时,低入射角度的光线将突现屋顶的曲率和浮雕效果,太阳位于远地点时,膜结构的流线型边界在地面上投入弯弯曲曲的影子。利用膜材的透光性和反射性,经过设计的人工灯光也可使膜结构成为光的雕塑。

  • 5、 安全性:按照现有的各国规范和指南设计的的轻型张拉膜结构具有足够的安全性。轻型结构在地震等水平荷载作用下能保持很好的稳定性。

  •   由于轻型结构自重较轻,即使发生意外坍塌,其危险性也较传统建筑结构小。膜结构发生撕裂时,若结构布置能保证桅杆、梁等刚性支承构件不发生坍塌,其危险性会更小。

  • 膜结构的柔性使其在任一荷载作用下均以最有利的形态承载。当然,结构的布置和形状要根据荷载情况来进行设计和调整。设计要确何膜面与其辅助结构协调工作,以避免力在膜面或辅助结构上集中而达结构破坏的临界值。


膜结构的保养维护 膜结构的设计主要包括体形设计、初始平衡形状分析、荷载分析、裁剪分析等四大问题。通过体形设计确定

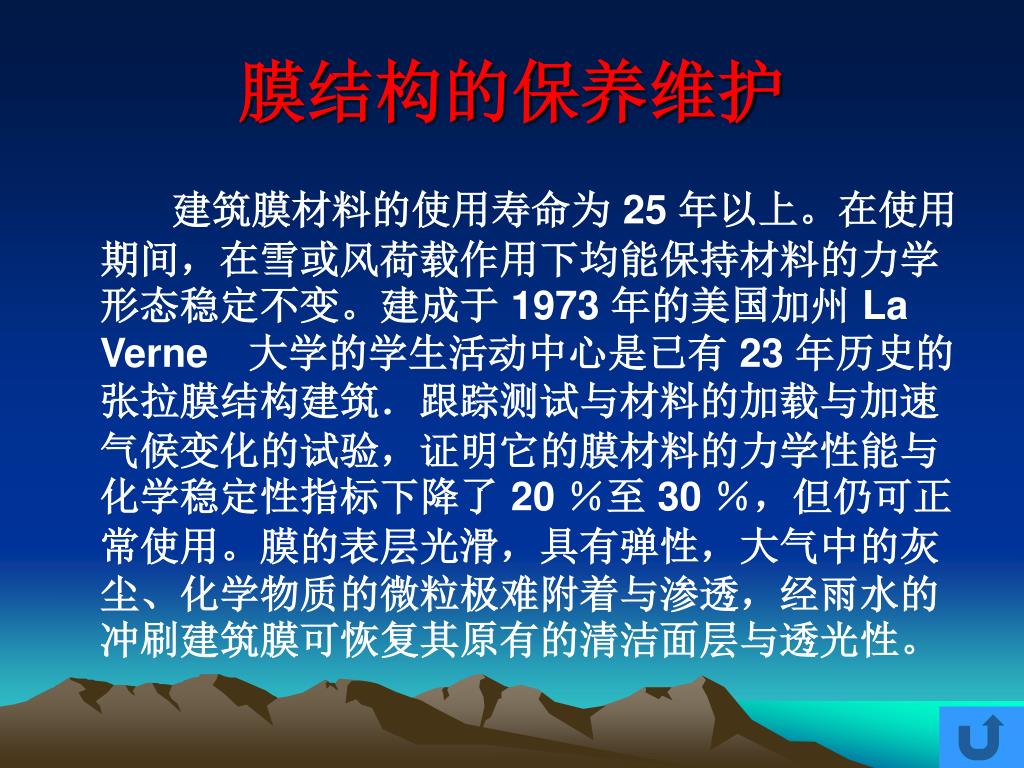

建筑膜材料的使用寿命为 25 年以上。在使用期间,在雪或风荷载作用下均能保持材料的力学形态稳定不变。建成于 1973 年的美国加州 La Verne 大学的学生活动中心是已有 23 年历史的张拉膜结构建筑.跟踪测试与材料的加载与加速 气候变化的试验,证明它的膜材料的力学性能与化学稳定性指标下降了 20 %至 30 %,但仍可正常使用。膜的表层光滑,具有弹性,大气中的灰尘、化学物质的微粒极难附着与渗透,经雨水的冲刷建筑膜可恢复其原有的清洁面层与透光性。


膜结构实际应用 膜结构的设计主要包括体形设计、初始平衡形状分析、荷载分析、裁剪分析等四大问题。通过体形设计确定

场馆看台及娱乐空间、标志性小品、绿色漫步道、建筑入口及膜建筑屋顶、停车场、高速公路收费站、膜结构工程应用等。


现状和发展 膜结构的设计主要包括体形设计、初始平衡形状分析、荷载分析、裁剪分析等四大问题。通过体形设计确定

膜结构是建筑结构中最新发展起来的一种形式,它以性能优良的织物为材料,或是向膜内充气,由空气压力支撑膜面,或是利用柔性钢索或刚性支撑结构将面绷紧,从而形成具有一定刚度、能够覆盖大跨度空间的结构体系。自从1970年代以来, 膜结构在国外已逐渐应用于体育建筑、商场、展览中心、交通服务设施等大跨度建筑中。 膜结构已成为结构设计选型中的一个主要方案。成为化纤纺织品应用的一个重要领域。近年来在中国建筑 结构中也有长足的进展。 大阪万国博览会中的美国馆采用了气承式空气 膜结构。这个拟椭圆形、轴线尺寸为 140m×83.5m的展览馆是世界上第一个大跨度的 膜结构,而且是首次采用了聚氯乙烯(PVC)涂层的玻璃纤维织物。作为一种真正的现代工程结构,大阪万国博览会的展览馆标志着 膜结构时代的开始。自此以后, 膜结构在世界范围内得到了迅猛的发展。从跨度来说,美国庞提亚克的"银色穹顶"气承式空气 膜结构的平面有234.9m×183m,开始采用聚四氟乙烯(PTFE)涂层的玻璃纤维织物,类似的大型体育馆在北美就建了九座。从面积来说,沙特阿拉伯吉大机场候机大厅的悬挂膜结构占地42万m2。作为 膜结构一种新形式,索穹顶于1988年首先用在汉城奥运会的体操馆与击剑馆,其后又在一些体育建筑中得到推广。千年穹顶以其独特的 膜结构,显示了当今建筑技术与材料科学的发展水平。


特别鸣谢 膜结构的设计主要包括体形设计、初始平衡形状分析、荷载分析、裁剪分析等四大问题。通过体形设计确定

  • 百度百科

  • 《张拉索——膜结构分析与设计》,杨庆山 ,2004年01月第1版

  • 《索和膜结构》,张其林 ,2002年
