ИСПОЛЬЗОВАНИЕ СОВРЕМЕННЫХ ТЕХНОЛОГИЙ ПРИ ПРОЕКТИРОВАНИИ СЕЛЬСКОХОЗЯЙСТВЕННОЙ ТЕХНИКИ

Слободюк А.П.

к.т.н., доцент

кафедры технической механики и конструирования машин

БелГСХА им. В.Я.Горина


3777231

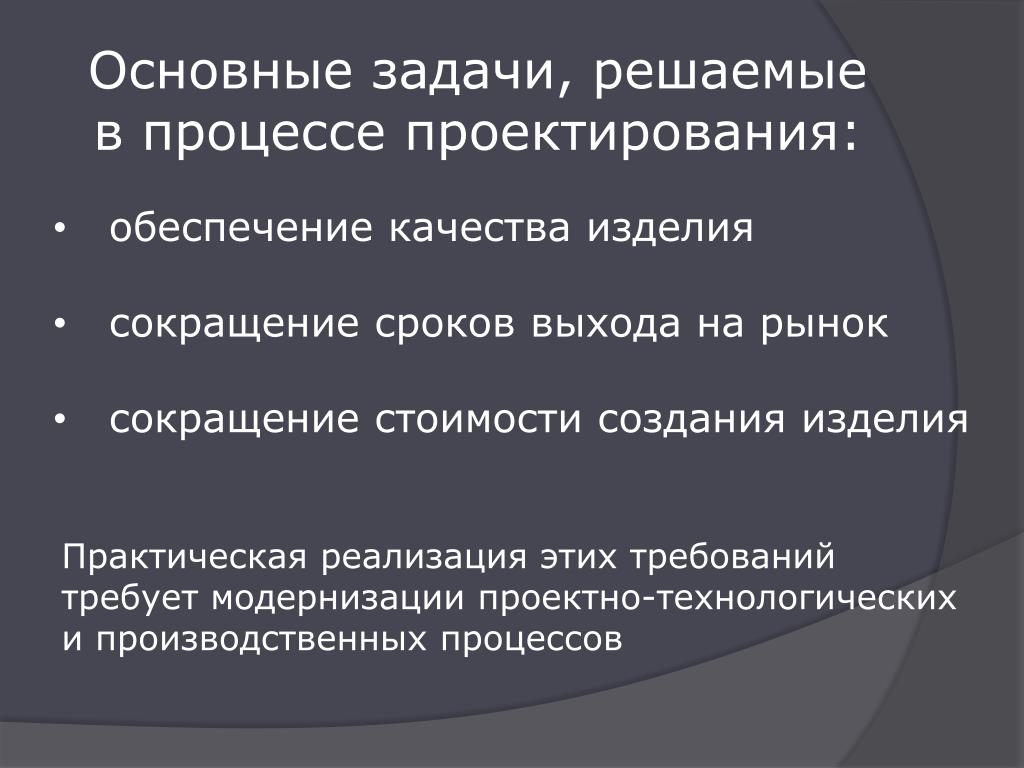

Основные задачи, решаемые в процессе проектирования:

  • обеспечение качества изделия

  • сокращение сроков выхода на рынок

  • сокращение стоимости создания изделия

Практическая реализация этих требований требует модернизации проектно-технологических и производственных процессов


3777231

Наиболее радикальным средством решения задач модернизации является внедрение интегрированных информационных технологий на базе использования современных средств вычислительной техники

Наиболее эффективными технологиями, дающими весомый выигрыш в короткие сроки, являются системы автоматизированного проектирования и инженерного анализа (системы CAD/CAM/CAE)


3777231

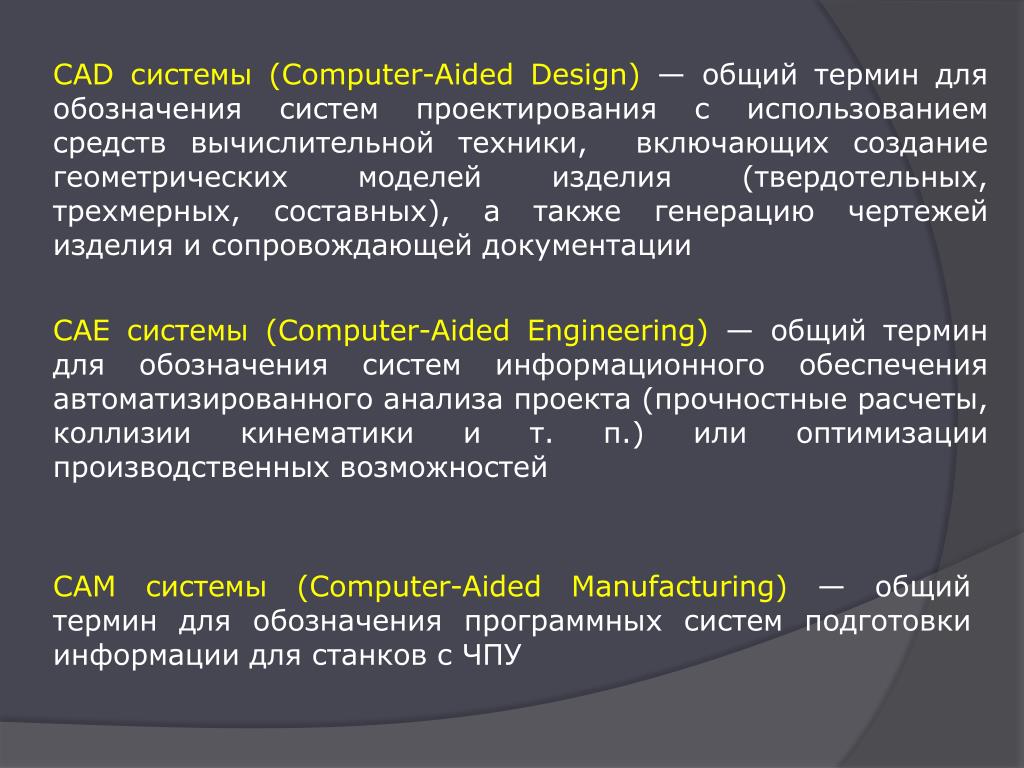

CAD системы ( решения задач модернизации является внедрение Computer-AidedDesign) — общий термин для обозначения систем проектирования с использованием средств вычислительной техники, включающих создание геометрических моделей изделия (твердотельных, трехмерных, составных), а также генерацию чертежей изделия и сопровождающей документации

CAE системы (Computer-AidedEngineering) — общий термин для обозначения систем информационного обеспечения автоматизированного анализа проекта (прочностные расчеты, коллизии кинематики и т. п.) или оптимизации производственных возможностей

САМ системы (Computer-AidedManufacturing) — общий термин для обозначения программных систем подготовки информации для станков с ЧПУ


3777231

Стадии разработки решения задач модернизации является внедрение


3777231

Традиционная схема использования информационных технологий

Стадия технического проекта


3777231

Предлагаемая схема использования информационных технологий

  • Использование CAD и CAE систем


3777231

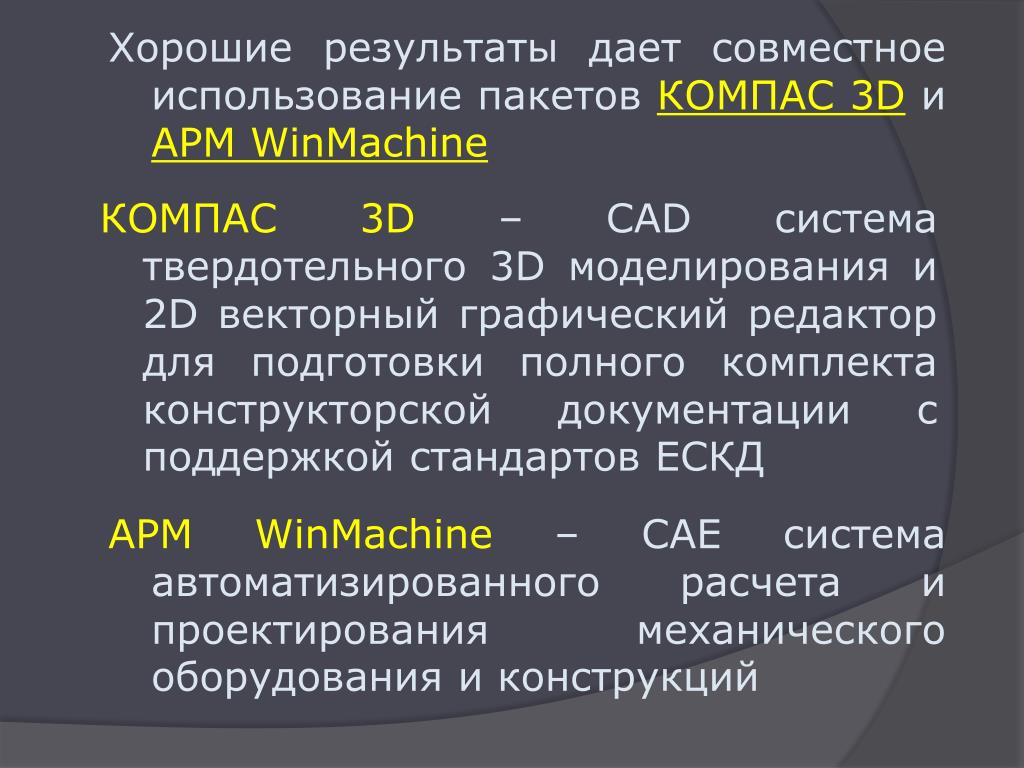

APM использования информационных технологий WinMachine– CAE система автоматизированного расчета и проектирования механического оборудования и конструкций

КОМПАС 3D– CAD система твердотельного 3D моделирования и 2D векторный графический редактор для подготовки полного комплекта конструкторской документации с поддержкой стандартов ЕСКД

Хорошие результаты дает совместное использование пакетов КОМПАС 3D и APM WinMachine


3777231

Применение использования информационных технологий CAE систем на этапе первичной компоновки

Возможность исследовать конструктивные схемы при различных видах и схемах нагружения


3777231

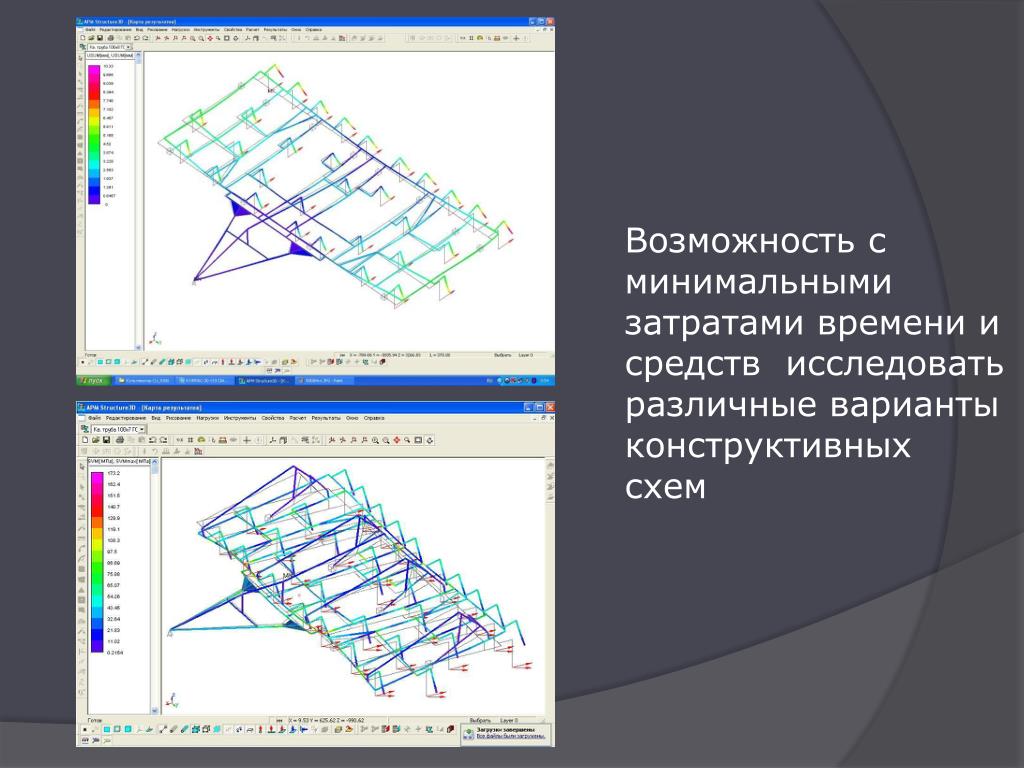

Возможность с минимальными использования информационных технологий затратами времени и средств исследовать различные варианты конструктивных схем


3777231

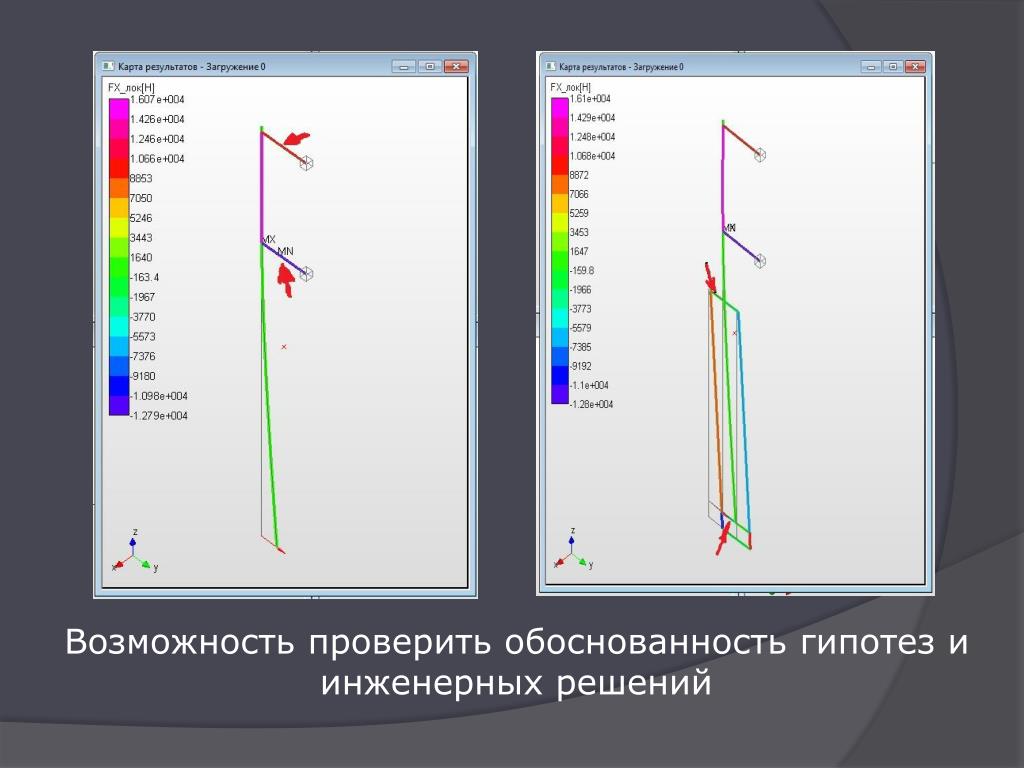

Возможность проверить обоснованность гипотез и инженерных решений


Cad cae
Применение обоснованность гипотез и инженерных решенийCAD/CAE систем на этапе эскизной проработки

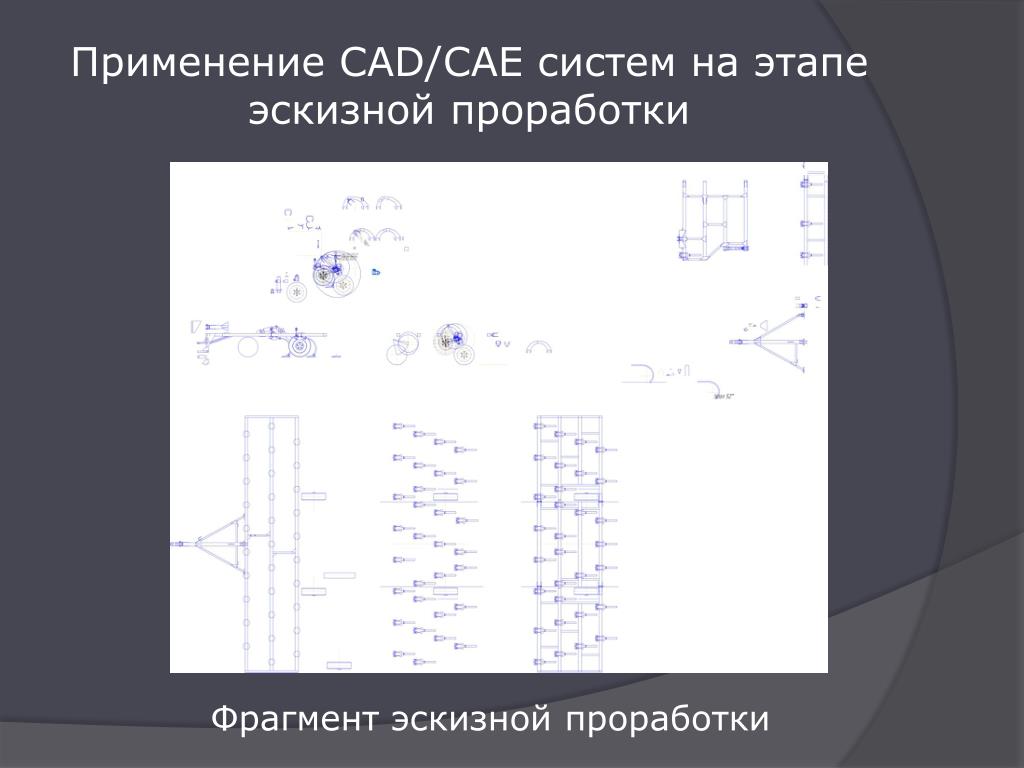

Фрагмент эскизной проработки


3777231

3 обоснованность гипотез и инженерных решенийD модели вариантов ключевых

конструктивных элементов (КОМПАС)

и их расчетная проверка (APM WinMachine)


3777231

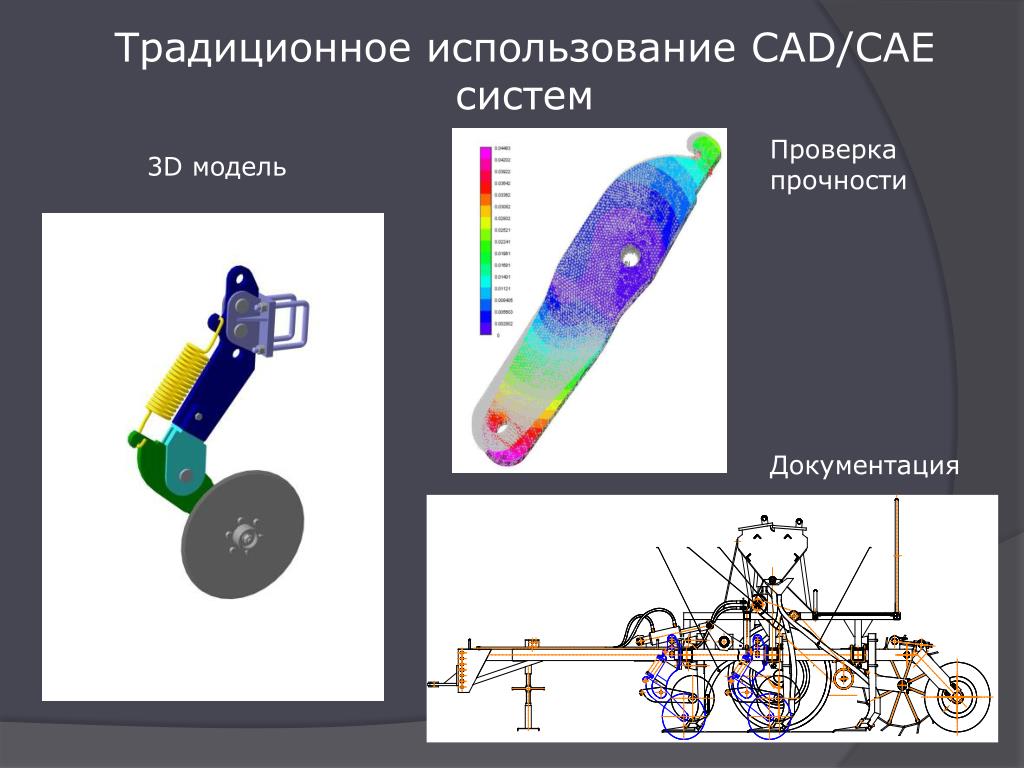

Традиционное использование обоснованность гипотез и инженерных решенийCAD/CAE систем

Проверка прочности

3D модель

Документация


3777231

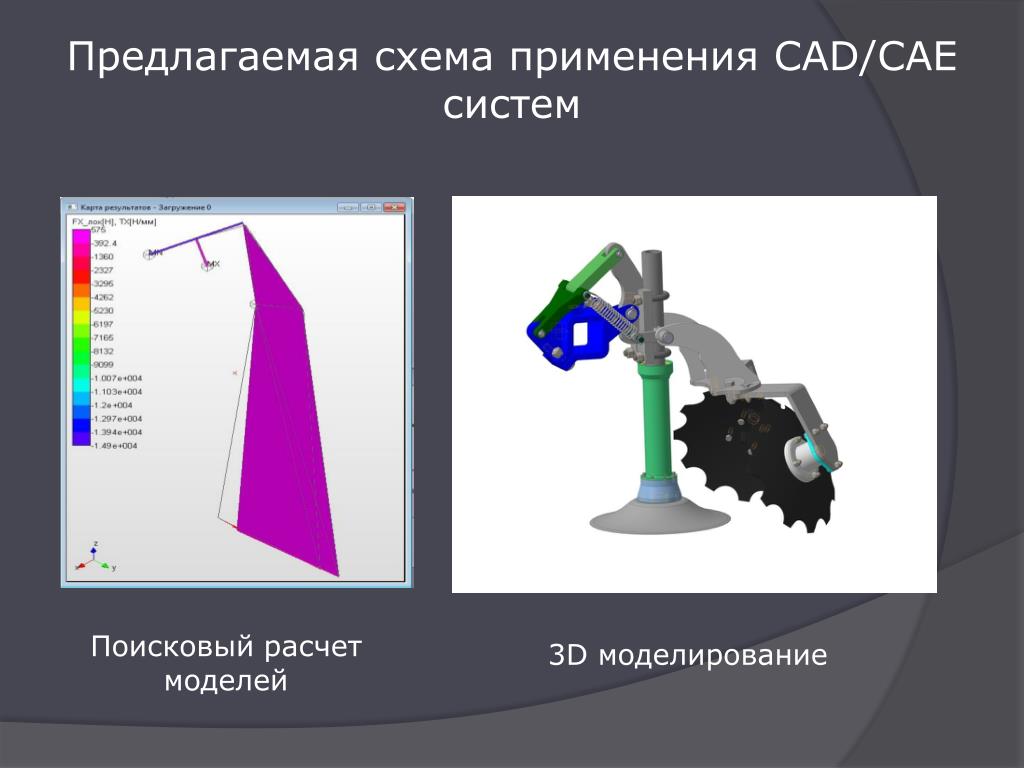

Предлагаемая схема применения обоснованность гипотез и инженерных решенийCAD/CAE систем

Поисковый расчет моделей

3D моделирование



3777231

Конструкторская документация элементов

Готовое изделие


3777231

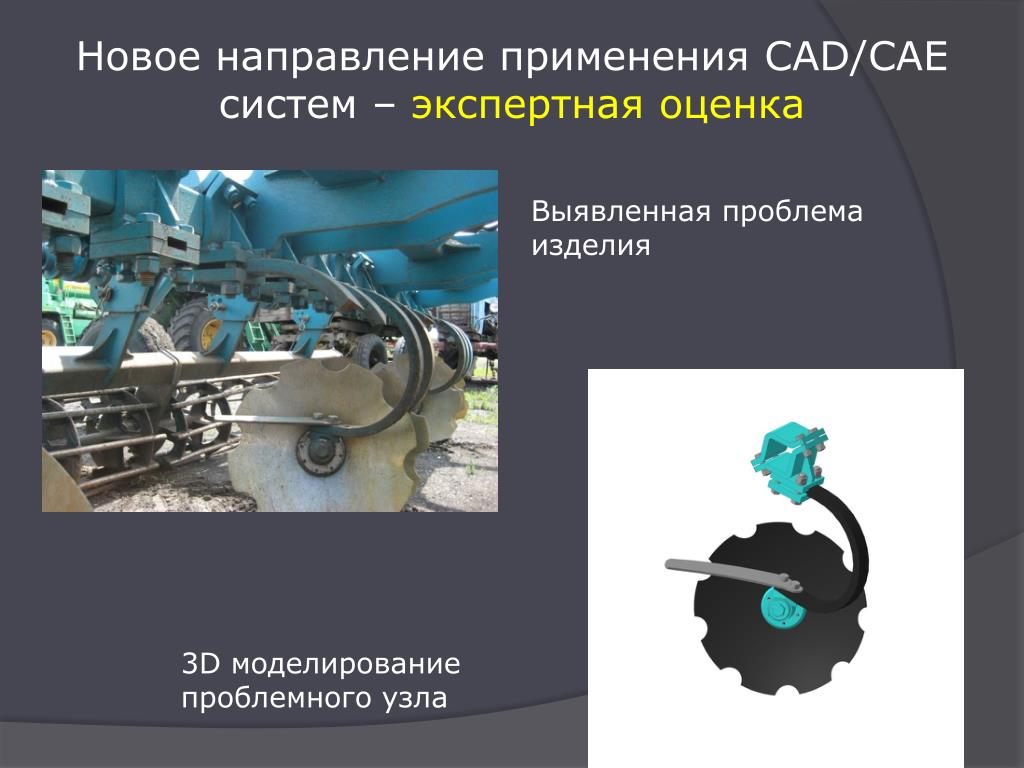

Новое направление применения элементовCAD/CAE систем – экспертная оценка

Выявленная проблема изделия

3D моделирование проблемного узла


3777231

Анализ модели методом конечных элементов

Сравнение данных численного эксперимента с натурными данными


3777231

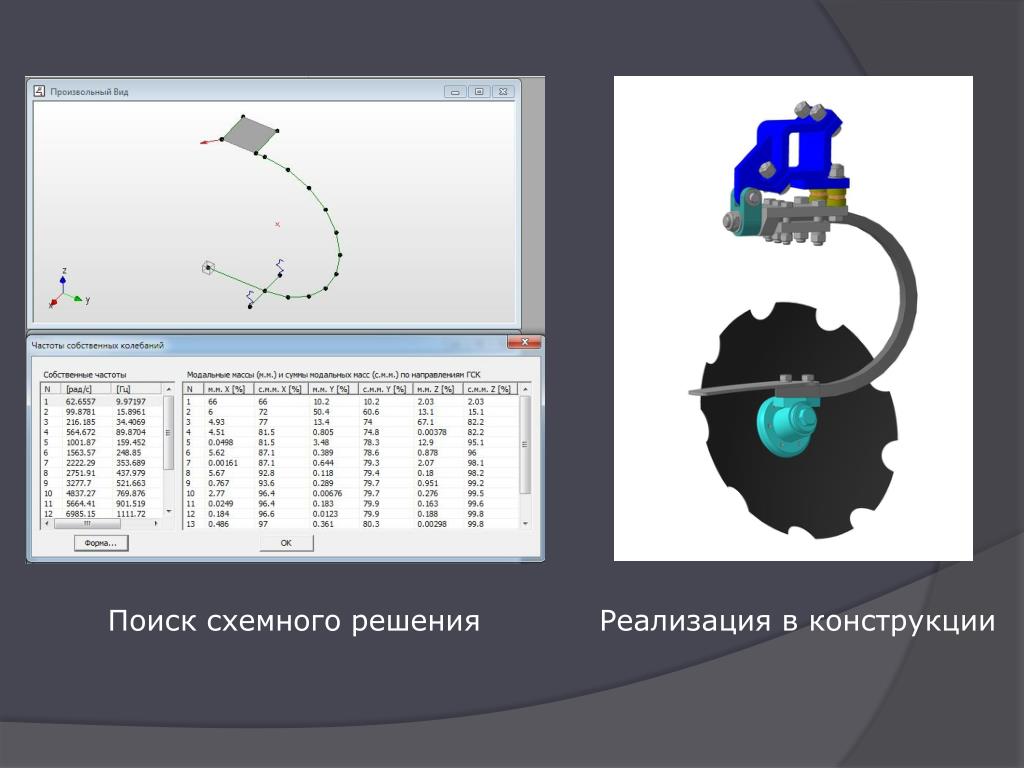

Поиск схемного решения элементов

Реализация в конструкции


3777231

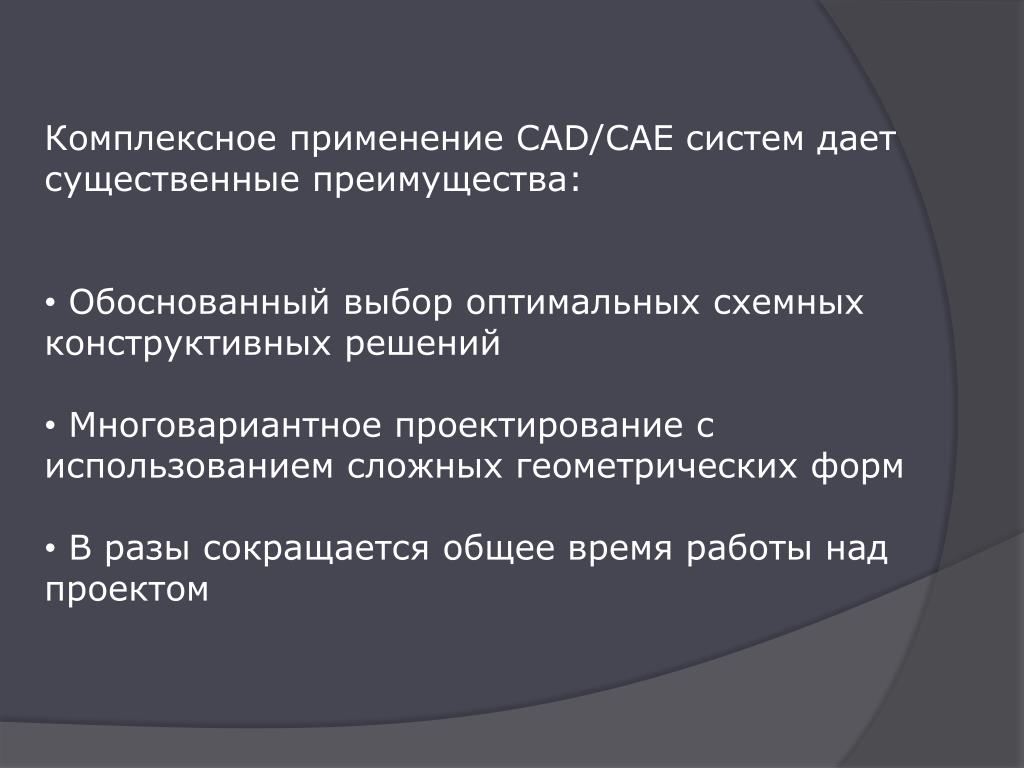

  • Комплексное применение элементовCAD/CAE систем дает существенные преимущества:

  • Обоснованный выбор оптимальных схемных конструктивных решений

  • Многовариантное проектирование с использованием сложных геометрических форм

  • В разы сокращается общее время работы над проектом


3777231

  • Резко уменьшается число ошибок в проекте

  • Мышление “образами моделей” раскрепощает пространственное мышление и способствует более быстрому принятию решений

  • Возможность проводить исследования в процессе проектирования и оперативно вносить соответствующие изменения в конструкцию
