  1. 以太网链路聚合

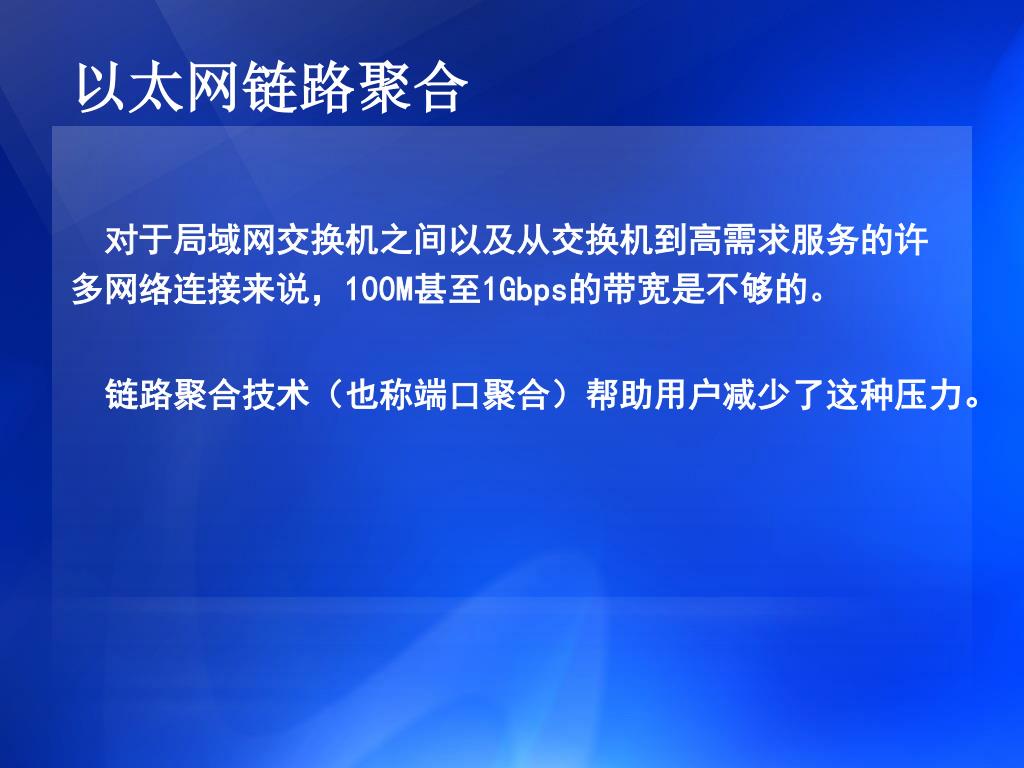

  2. 以太网链路聚合 • 对于局域网交换机之间以及从交换机到高需求服务的许 • 多网络连接来说，100M甚至1Gbps的带宽是不够的。 • 链路聚合技术（也称端口聚合）帮助用户减少了这种压力。

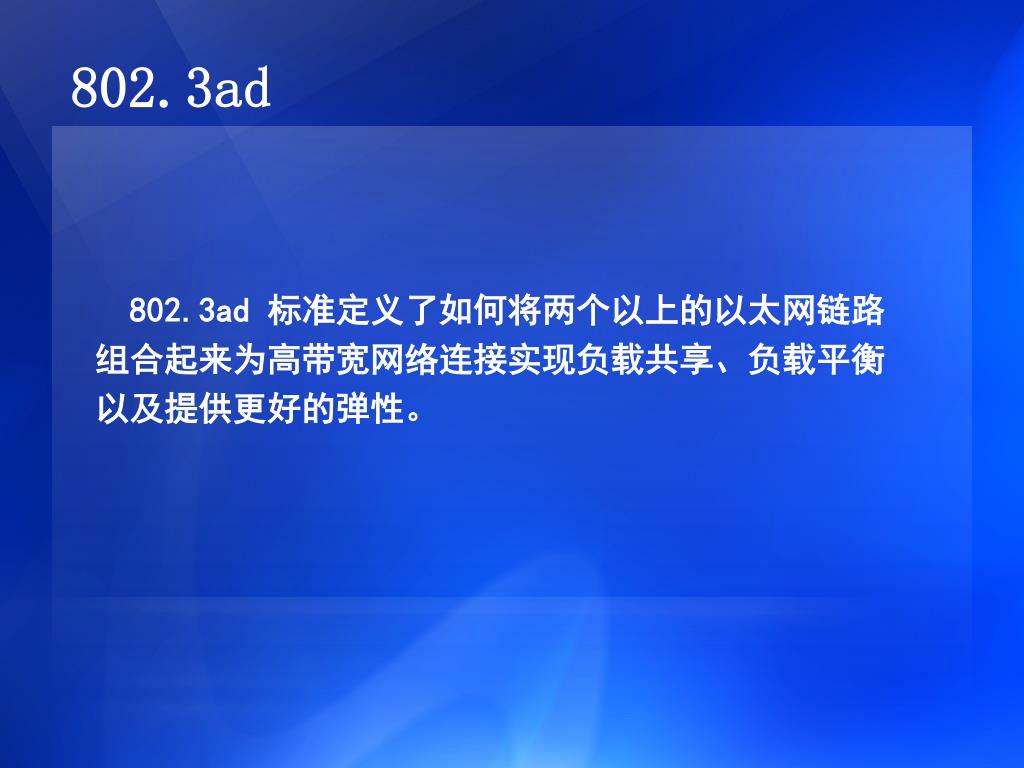

  3. 802.3ad • 802.3ad 标准定义了如何将两个以上的以太网链路 • 组合起来为高带宽网络连接实现负载共享、负载平衡 • 以及提供更好的弹性。

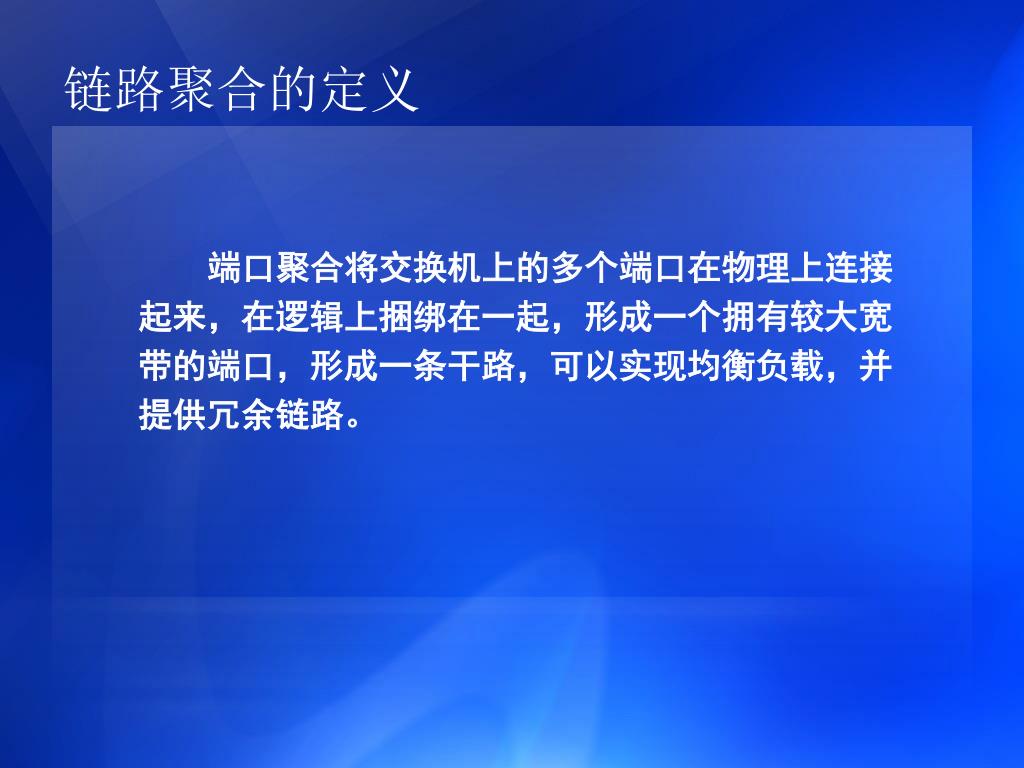

  4. 链路聚合的定义 • 端口聚合将交换机上的多个端口在物理上连接 • 起来，在逻辑上捆绑在一起，形成一个拥有较大宽 • 带的端口，形成一条干路，可以实现均衡负载，并 • 提供冗余链路。

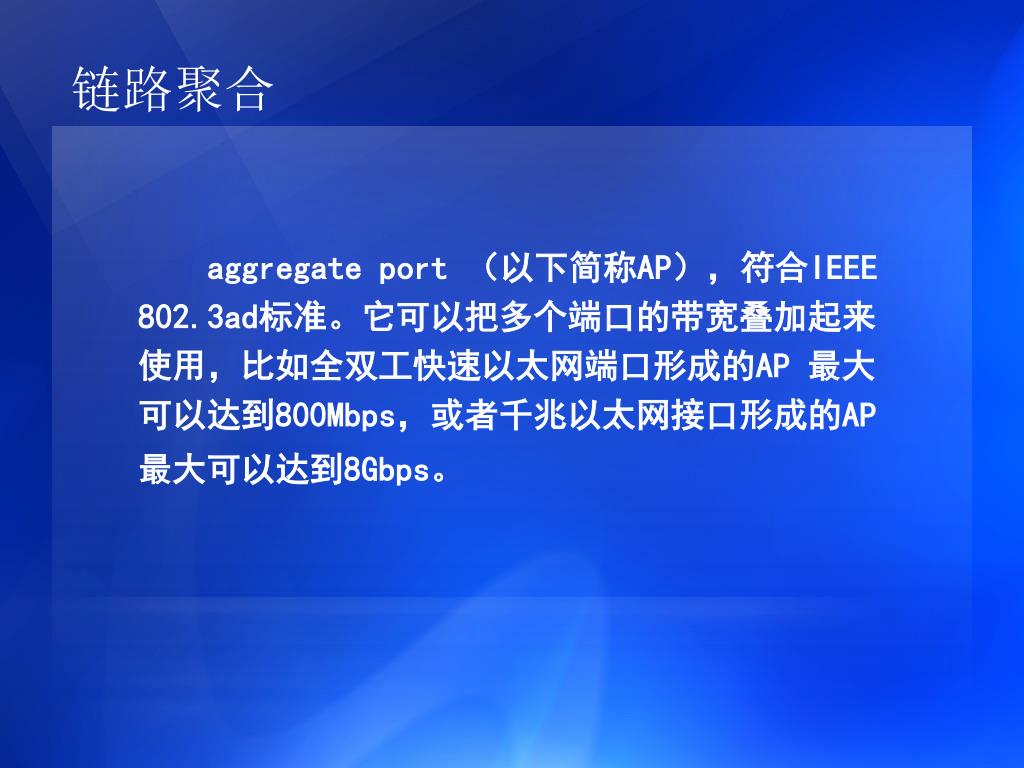

  5. 链路聚合 • aggregate port （以下简称AP），符合IEEE • 802.3ad标准。它可以把多个端口的带宽叠加起来 • 使用，比如全双工快速以太网端口形成的AP 最大 • 可以达到800Mbps，或者千兆以太网接口形成的AP • 最大可以达到8Gbps。

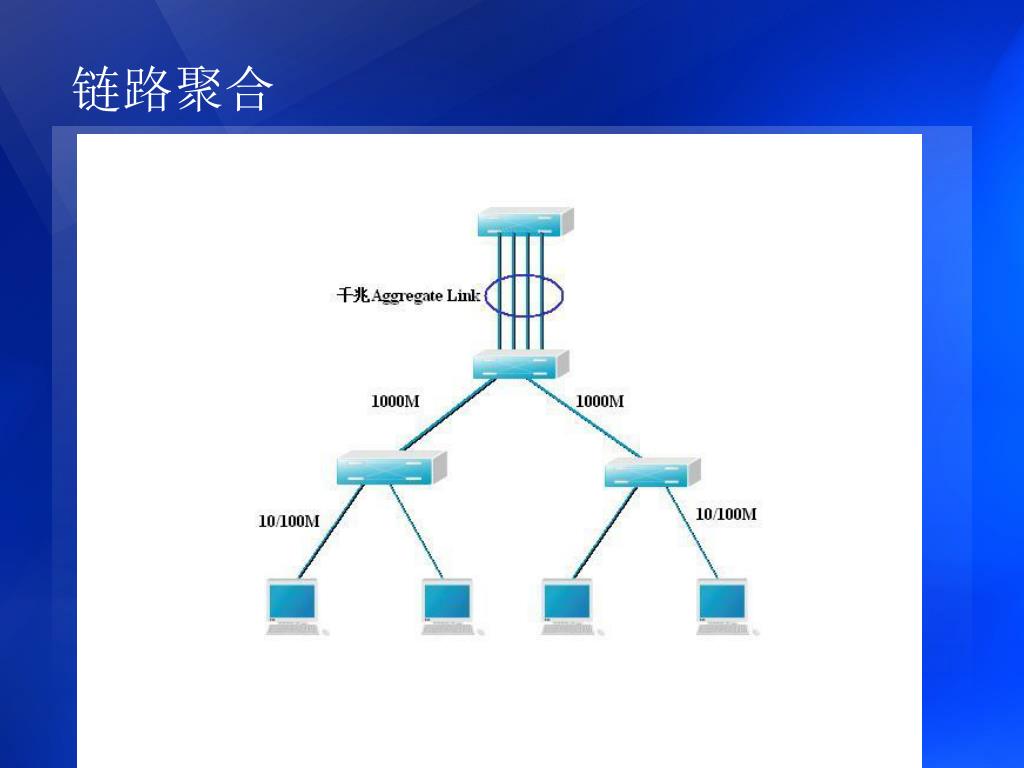

  6. 链路聚合

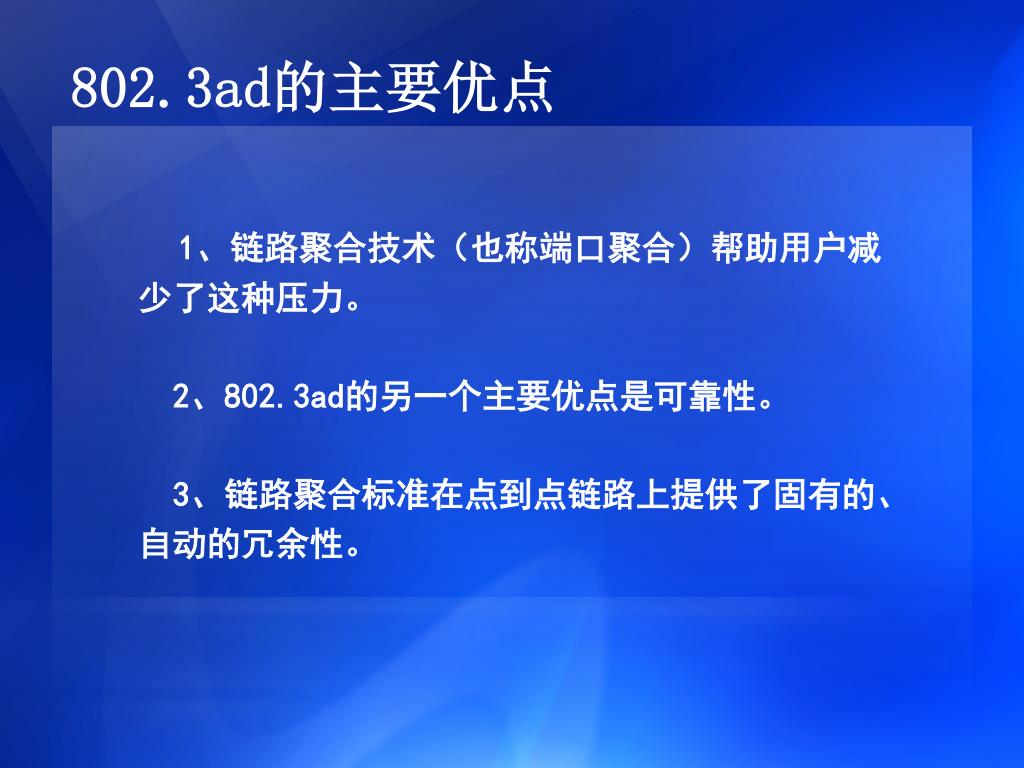

  7. 802.3ad的主要优点 • 1、链路聚合技术（也称端口聚合）帮助用户减 • 少了这种压力。 • 2、802.3ad的另一个主要优点是可靠性。 • 3、链路聚合标准在点到点链路上提供了固有的、 • 自动的冗余性。

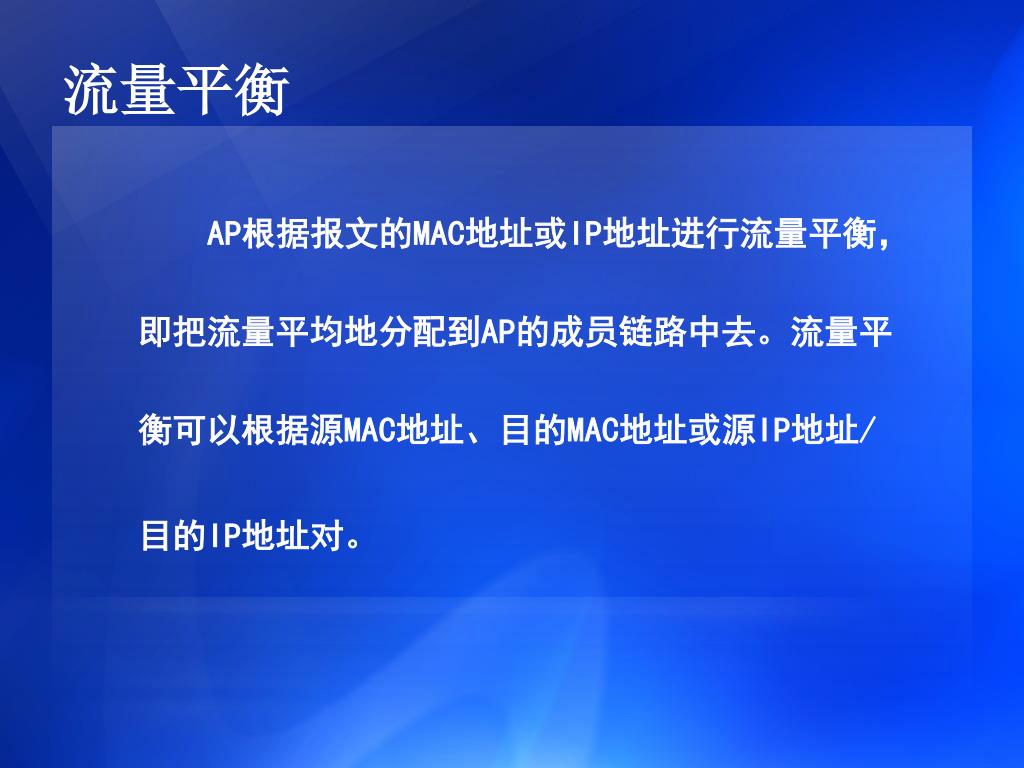

  8. 流量平衡 • AP根据报文的MAC地址或IP地址进行流量平衡， • 即把流量平均地分配到AP的成员链路中去。流量平 • 衡可以根据源MAC地址、目的MAC地址或源IP地址/ • 目的IP地址对。

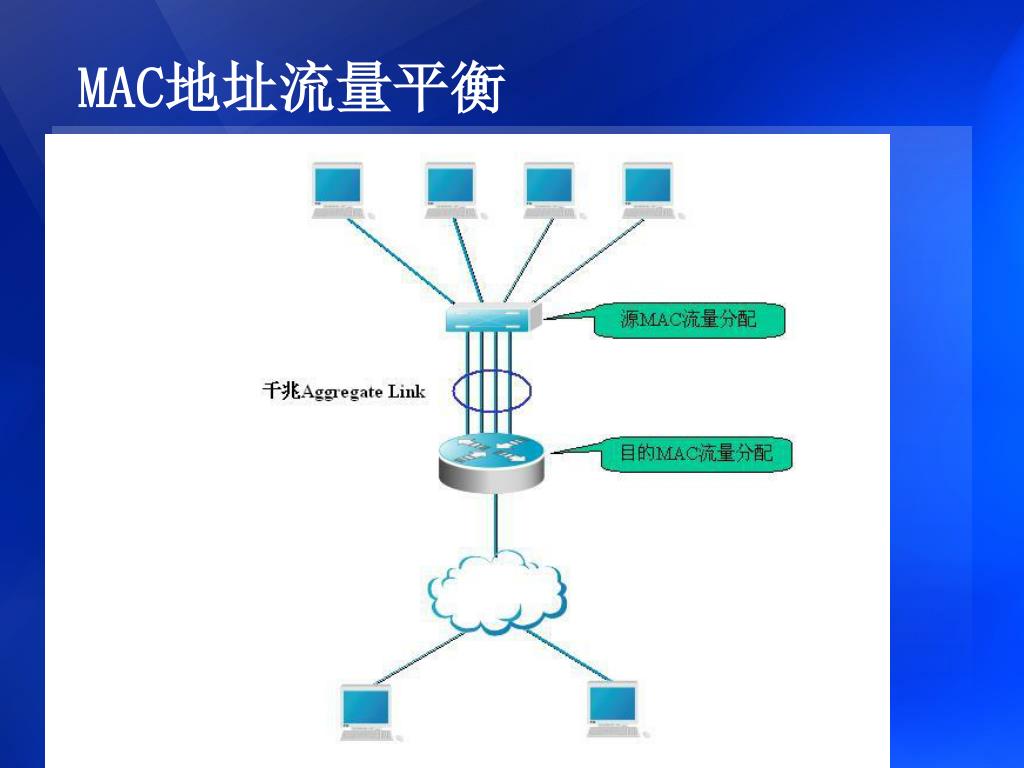

  9. MAC地址流量平衡

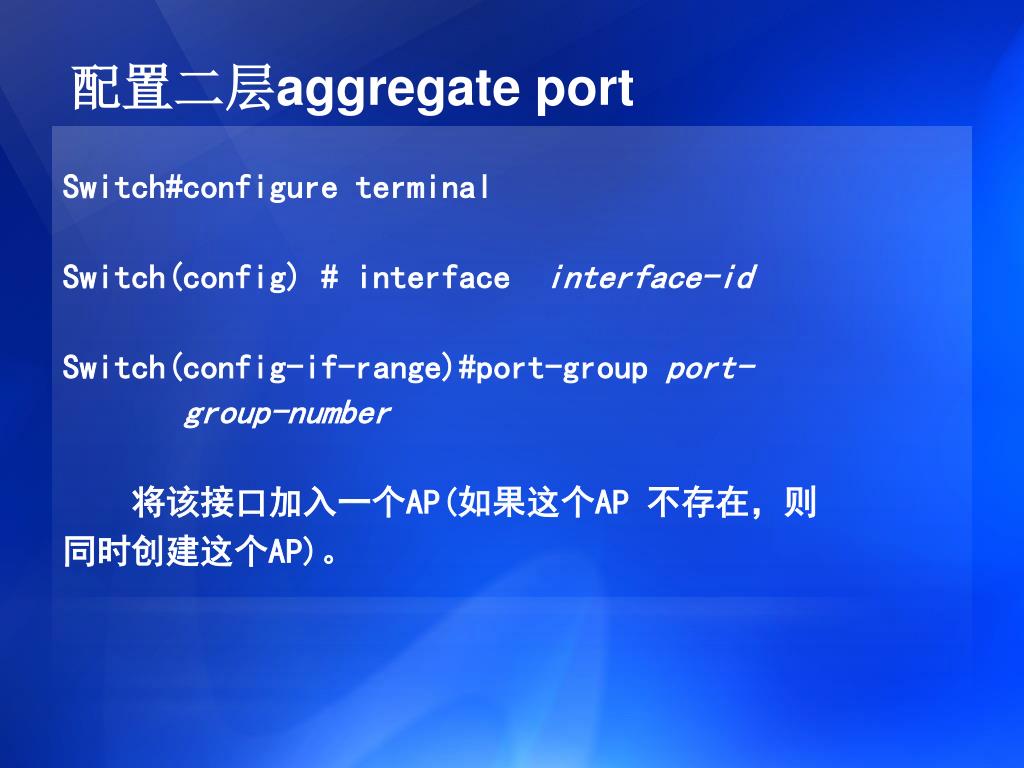

  10. 配置二层aggregate port • Switch#configure terminal • Switch(config) # interfaceinterface-id • Switch(config-if-range)#port-group port- • group-number • 将该接口加入一个AP(如果这个AP 不存在，则 • 同时创建这个AP)。

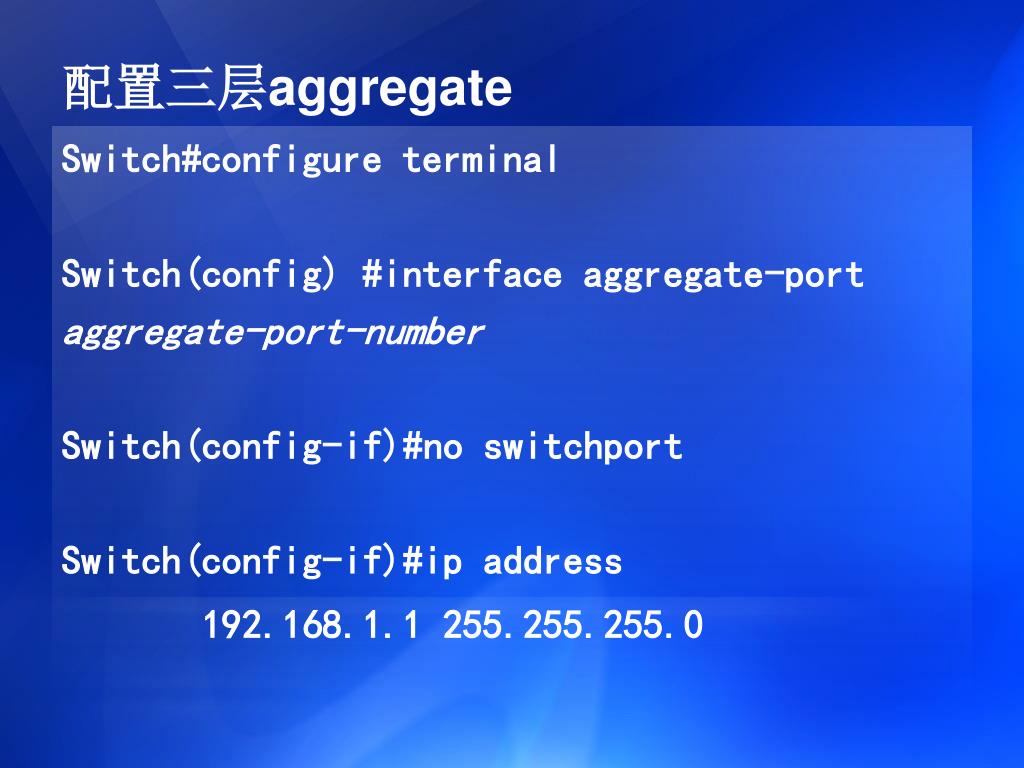

  11. 配置三层aggregate • Switch#configure terminal • Switch(config) #interface aggregate-port • aggregate-port-number • Switch(config-if)#no switchport • Switch(config-if)#ip address • 192.168.1.1 255.255.255.0

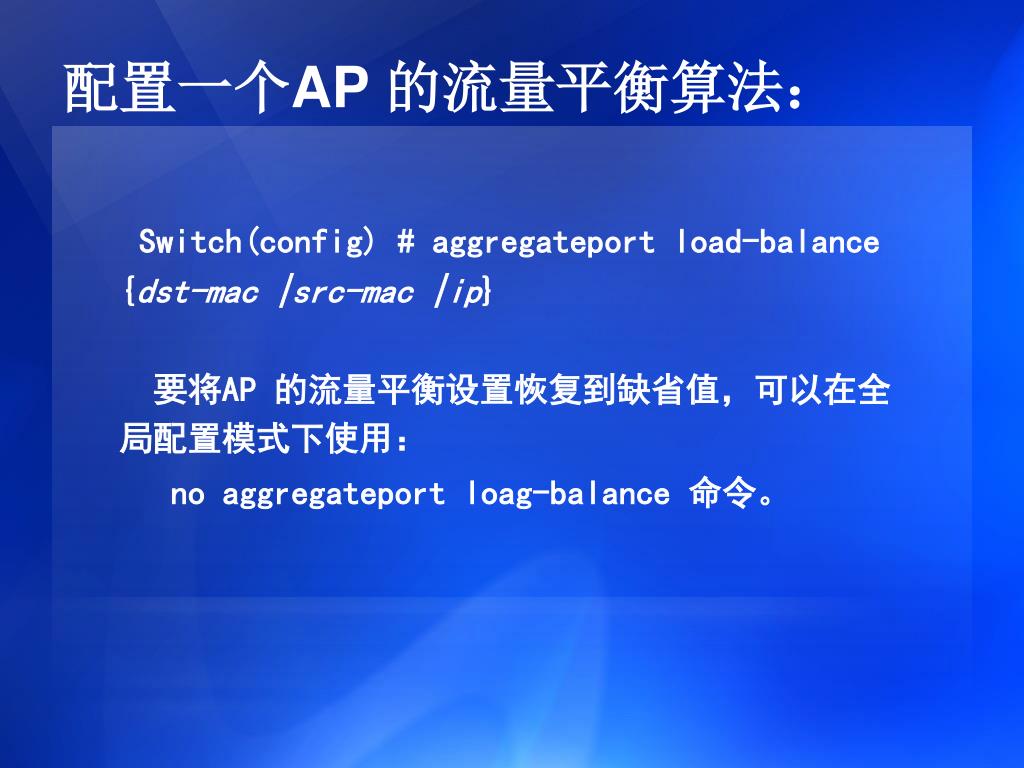

  12. 配置一个AP 的流量平衡算法： • Switch(config) # aggregateport load-balance • {dst-mac |src-mac |ip} • 要将AP 的流量平衡设置恢复到缺省值，可以在全 • 局配置模式下使用： • no aggregateport loag-balance 命令。

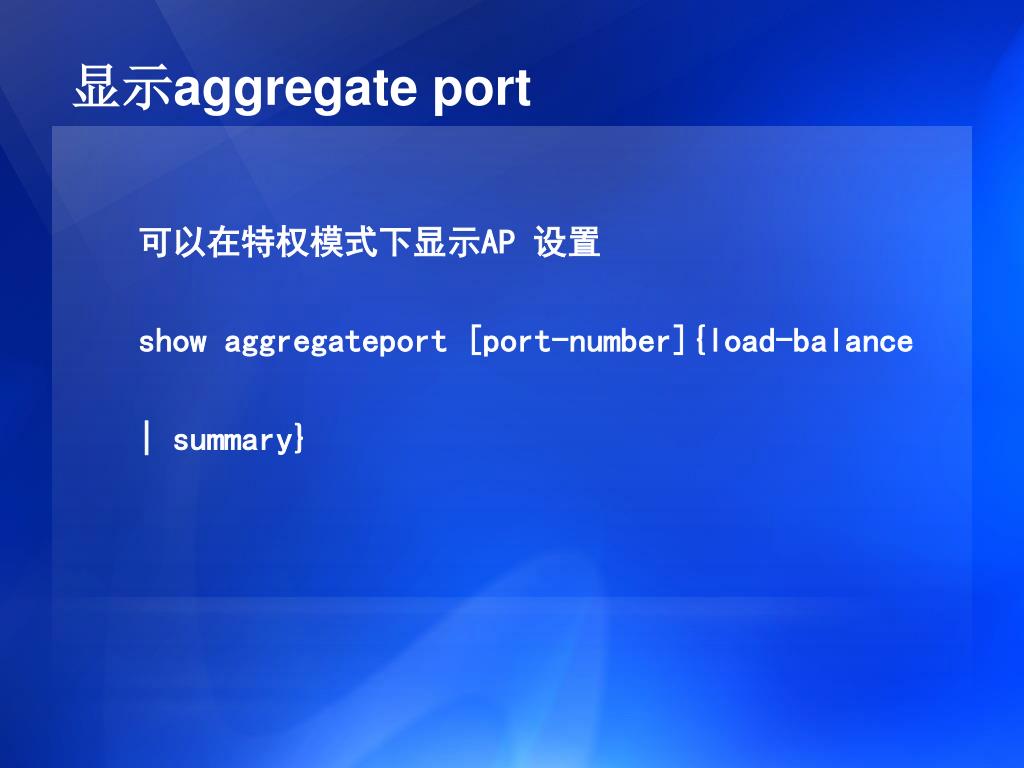

  13. 显示aggregate port • 可以在特权模式下显示AP 设置 • show aggregateport [port-number]{load-balance • | summary}

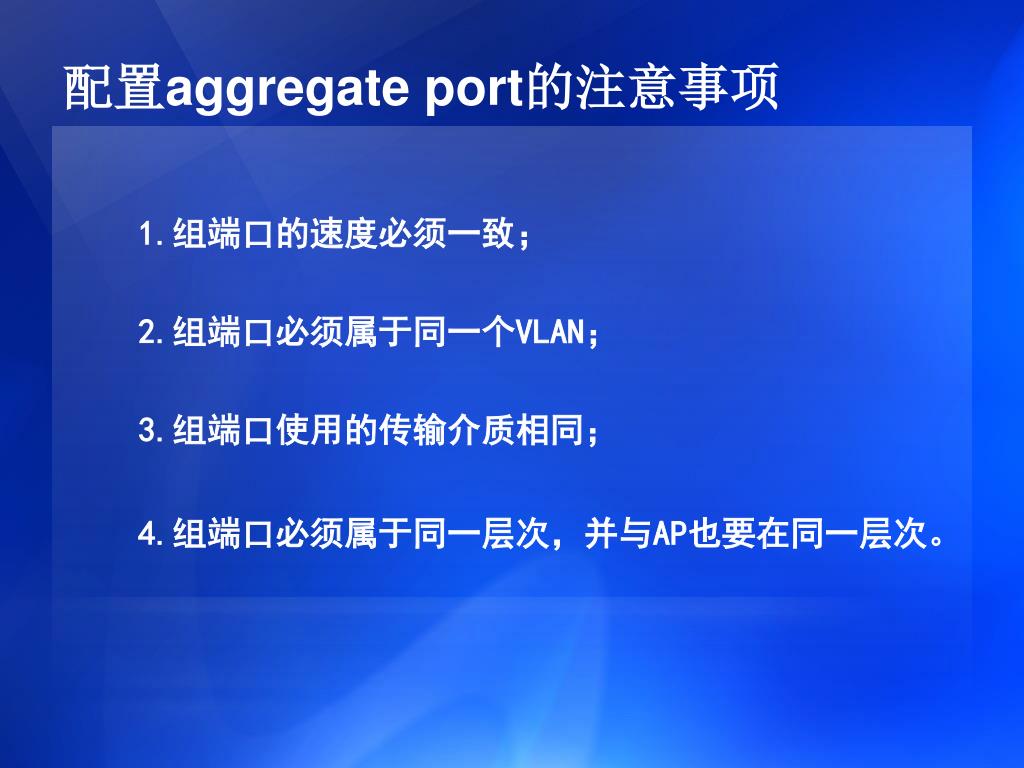

  14. 配置aggregate port的注意事项 • 1.组端口的速度必须一致； • 2.组端口必须属于同一个VLAN； • 3.组端口使用的传输介质相同； • 4.组端口必须属于同一层次，并与AP也要在同一层次。
