  1. 螺杆机的拆装与检测 • 情境1：输气量控制装置的拆装与检测 • 情境2：机组的拆卸与装配

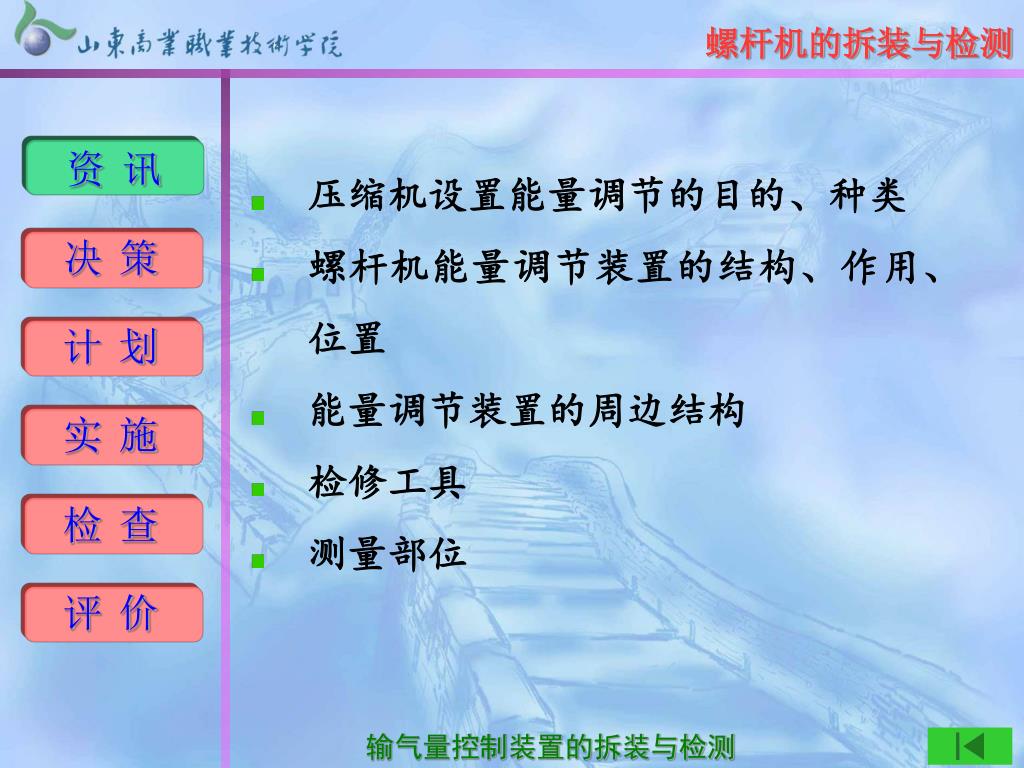

  2. 资讯 • 压缩机设置能量调节的目的、种类 • 螺杆机能量调节装置的结构、作用、位置 • 能量调节装置的周边结构 • 检修工具 • 测量部位 决策 计划 实施 检查 评价

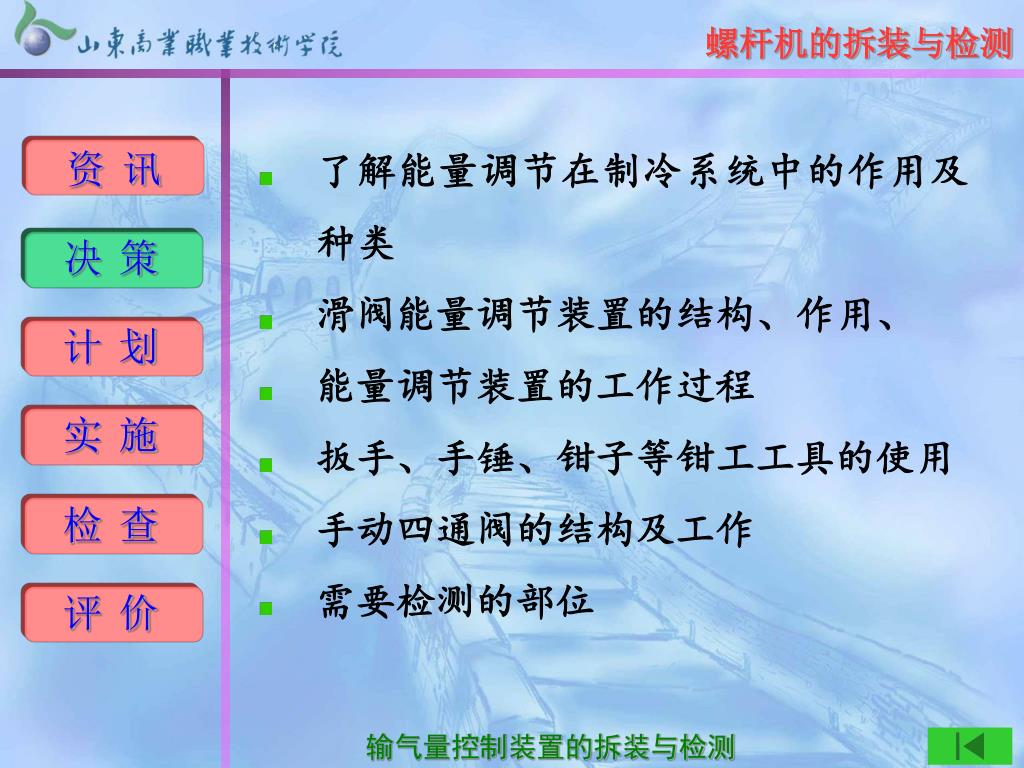

  3. 了解能量调节在制冷系统中的作用及种类 • 滑阀能量调节装置的结构、作用、 • 能量调节装置的工作过程 • 扳手、手锤、钳子等钳工工具的使用 • 手动四通阀的结构及工作 • 需要检测的部位 资讯 决策 计划 实施 检查 评价

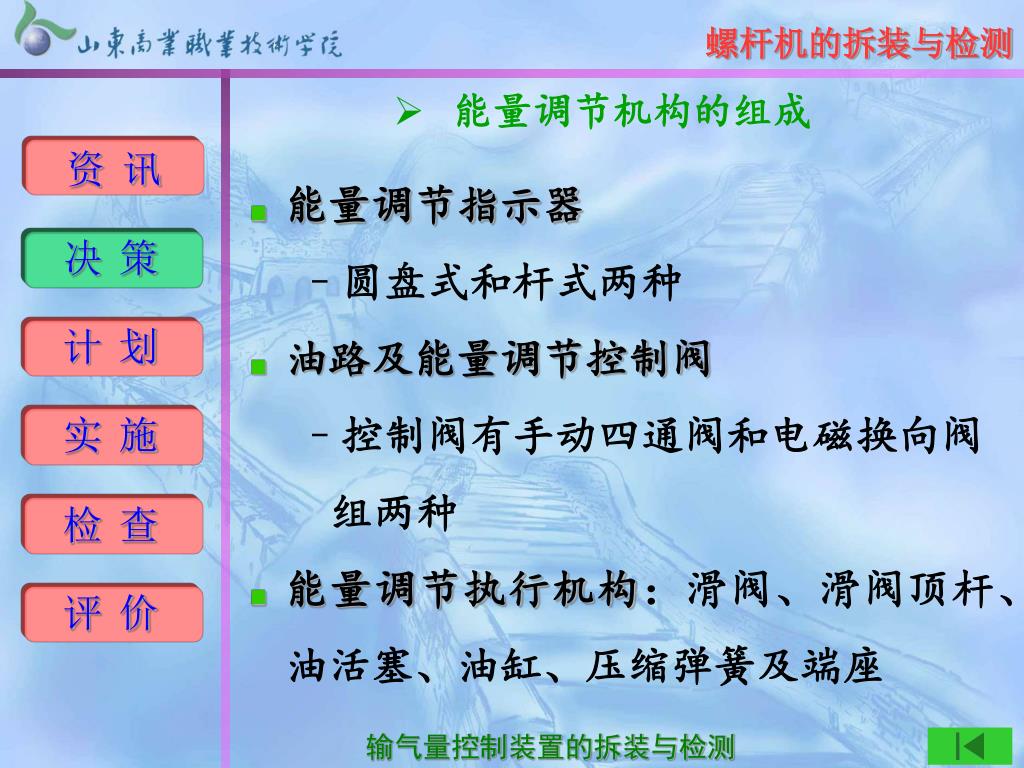

  4. 能量调节机构的组成 资讯 • 能量调节指示器 • 圆盘式和杆式两种 • 油路及能量调节控制阀 • 控制阀有手动四通阀和电磁换向阀组两种 • 能量调节执行机构：滑阀、滑阀顶杆、油活塞、油缸、压缩弹簧及端座 决策 计划 实施 检查 评价

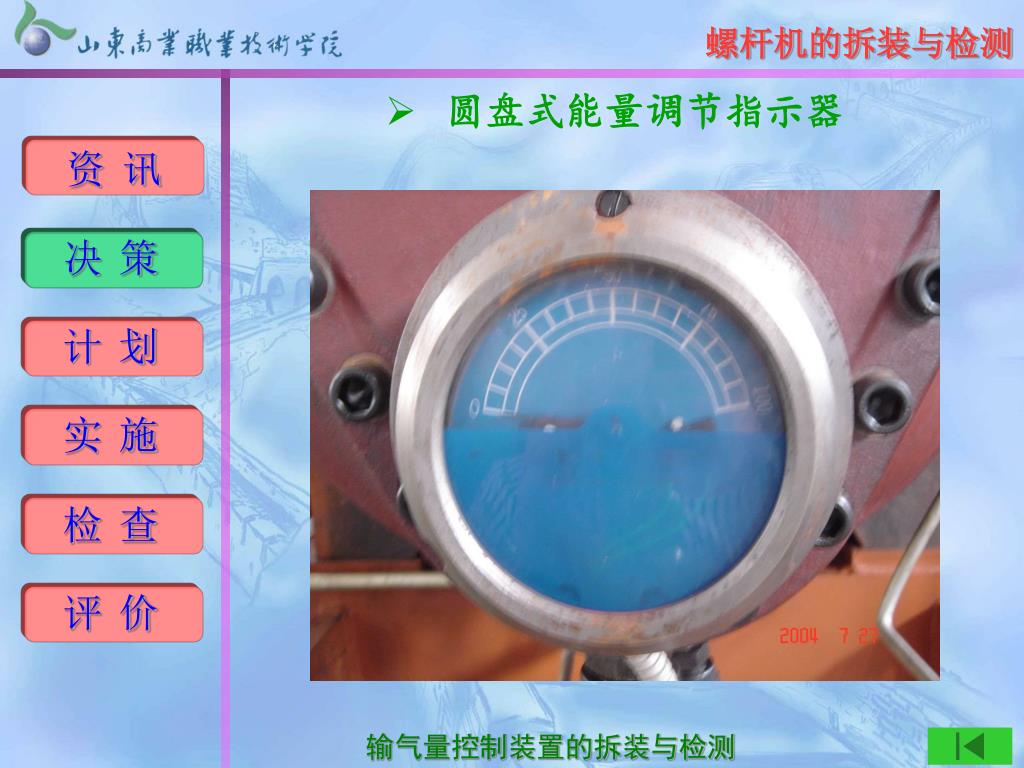

  5. 圆盘式能量调节指示器 资讯 决策 计划 实施 检查 评价

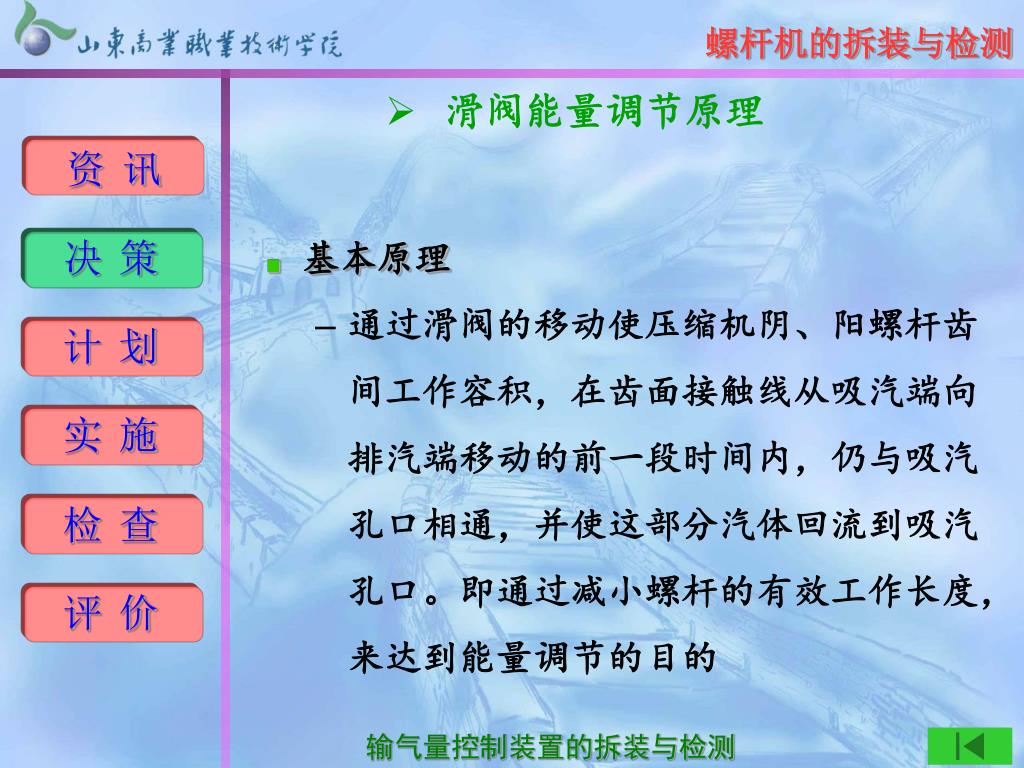

  6. 滑阀能量调节原理 资讯 • 基本原理 • 通过滑阀的移动使压缩机阴、阳螺杆齿间工作容积，在齿面接触线从吸汽端向排汽端移动的前一段时间内，仍与吸汽孔口相通，并使这部分汽体回流到吸汽孔口。即通过减小螺杆的有效工作长度，来达到能量调节的目的 决策 计划 实施 检查 评价

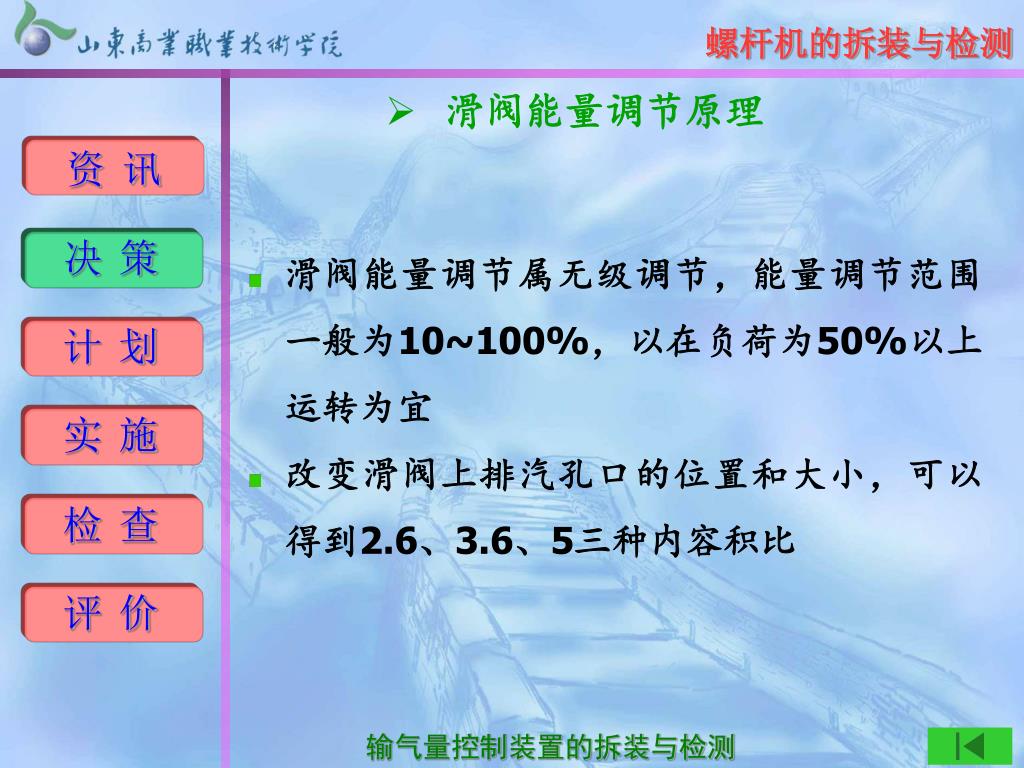

  7. 滑阀能量调节原理 资讯 决策 • 滑阀能量调节属无级调节，能量调节范围一般为10~100%，以在负荷为50%以上运转为宜 • 改变滑阀上排汽孔口的位置和大小，可以得到2.6、3.6、5三种内容积比 计划 实施 检查 评价

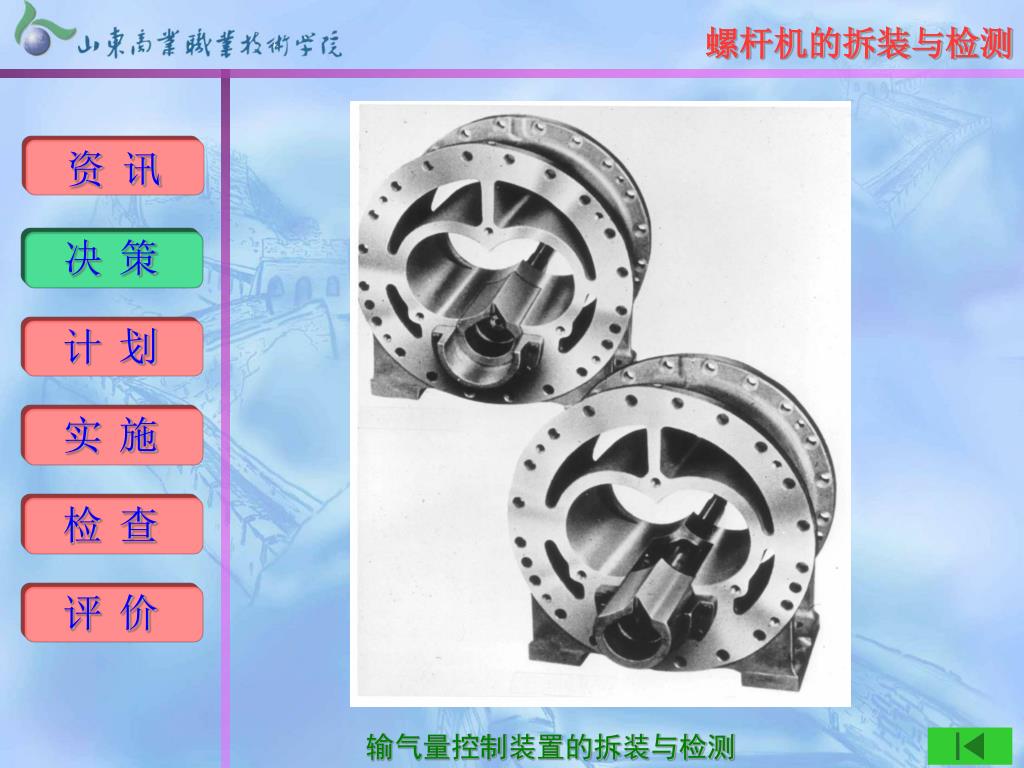

  8. 资讯 决策 计划 实施 检查 评价

  9. 滑阀能量调节原理 资讯 决策 计划 实施 检查 评价

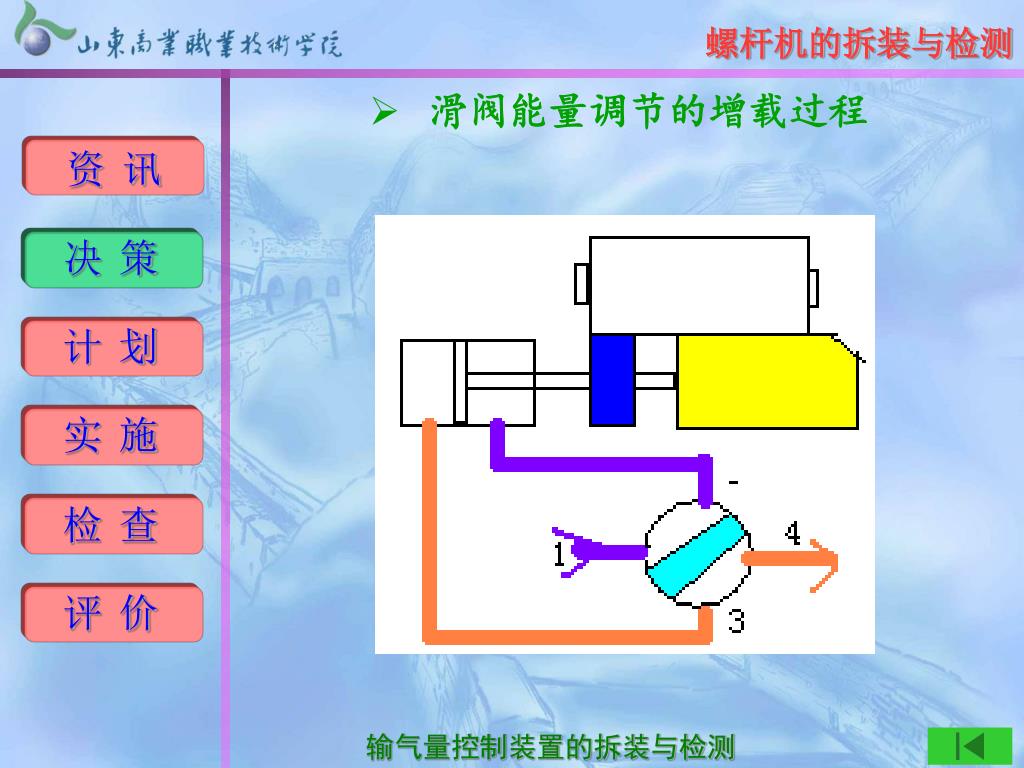

  10. 滑阀能量调节的增载过程 资讯 决策 计划 实施 检查 评价

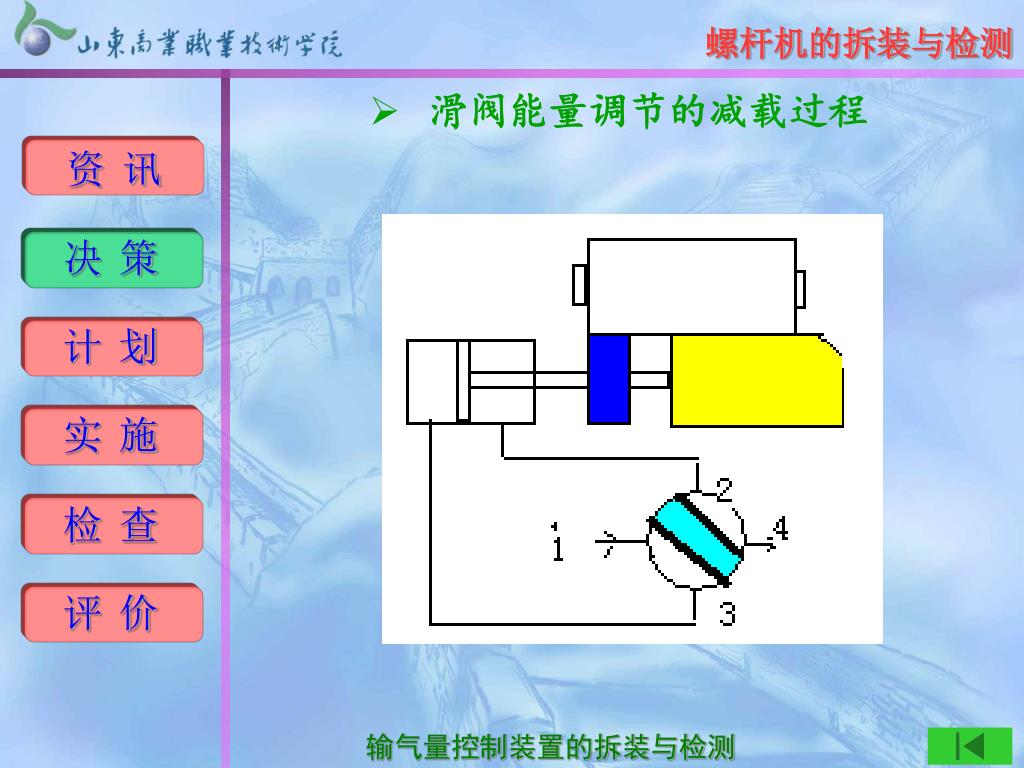

  11. 滑阀能量调节的减载过程 资讯 决策 计划 实施 检查 评价

  12. 滑阀能量调节的定载过程 资讯 决策 计划 实施 检查 评价

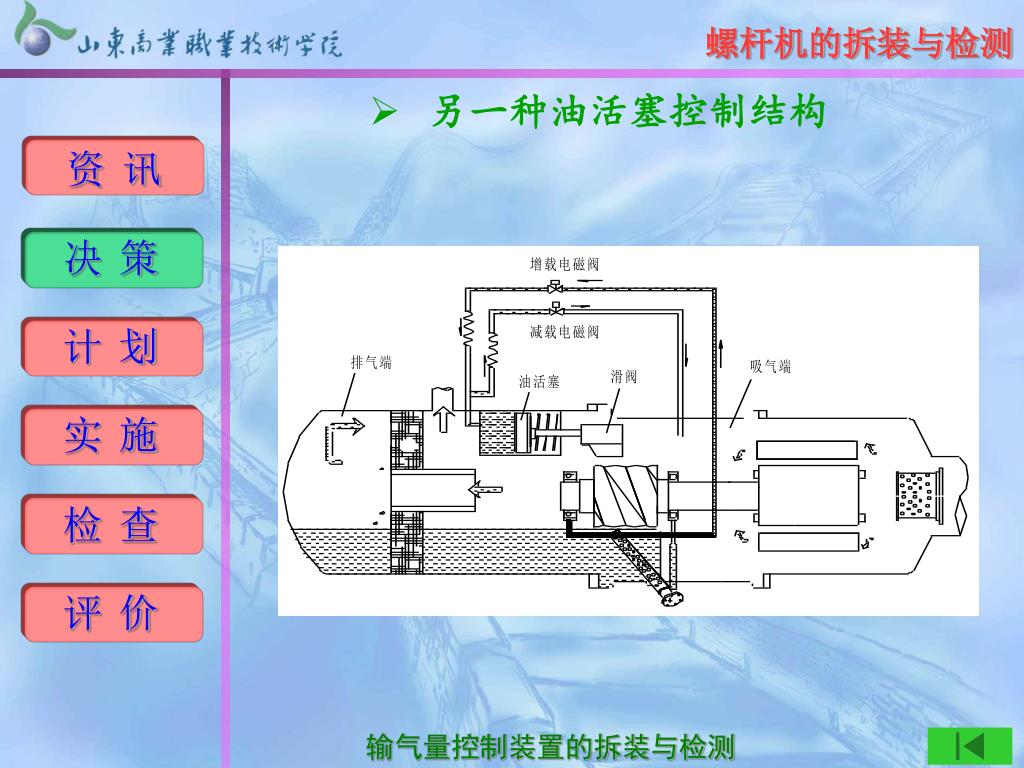

  13. 另一种油活塞控制结构 资讯 决策 计划 实施 检查 评价

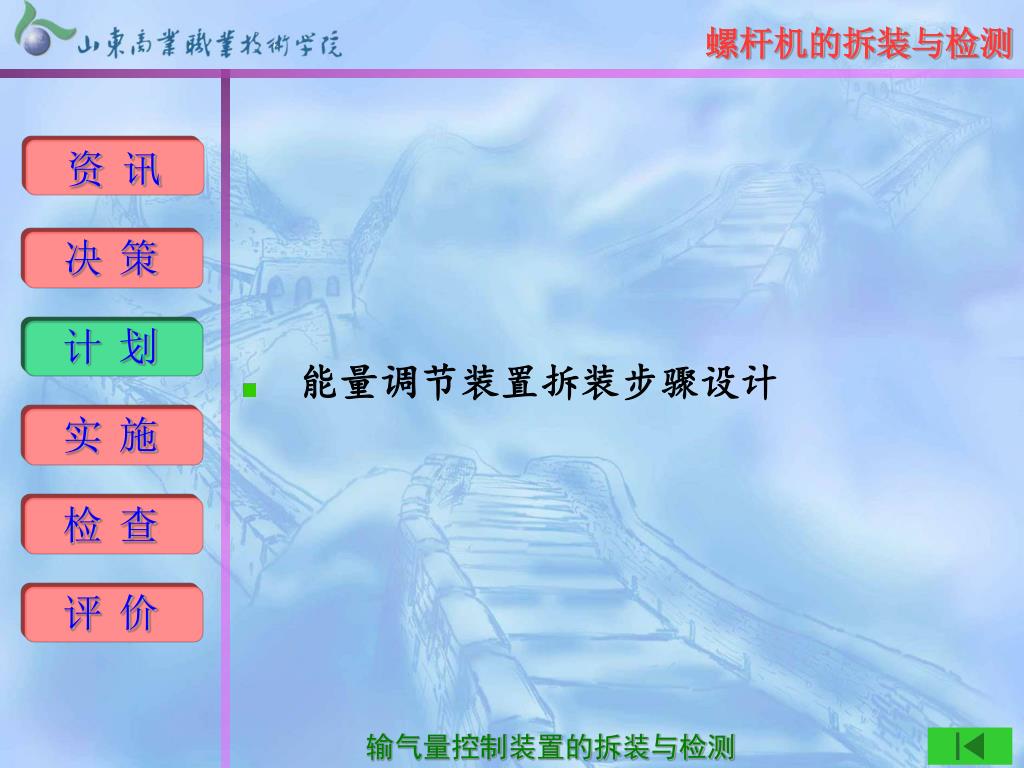

  14. 资讯 决策 计划 • 能量调节装置拆装步骤设计 实施 检查 评价

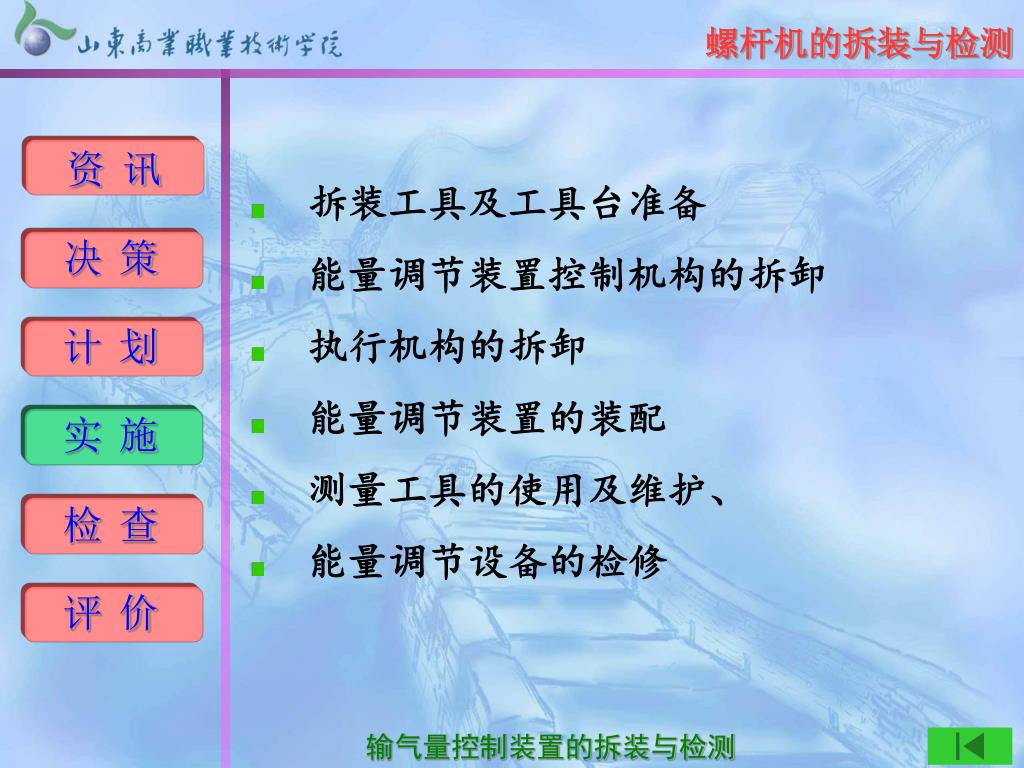

  15. 资讯 • 拆装工具及工具台准备 • 能量调节装置控制机构的拆卸 • 执行机构的拆卸 • 能量调节装置的装配 • 测量工具的使用及维护、 • 能量调节设备的检修 决策 计划 实施 检查 评价

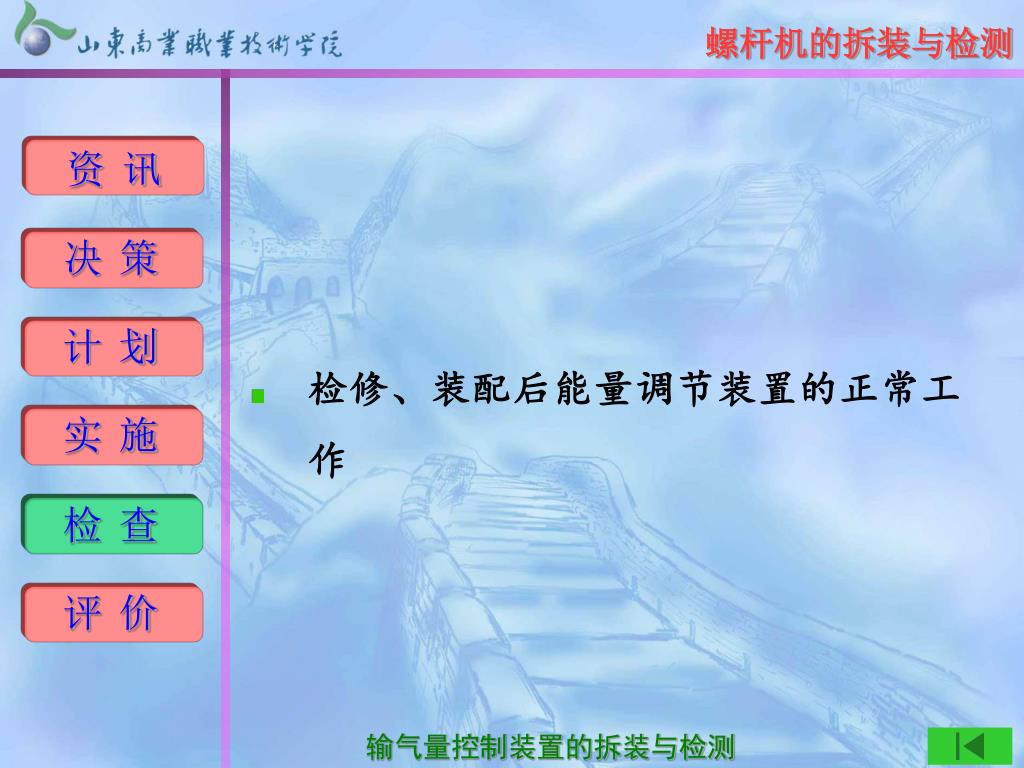

  16. 资讯 决策 计划 • 检修、装配后能量调节装置的正常工作 实施 检查 评价

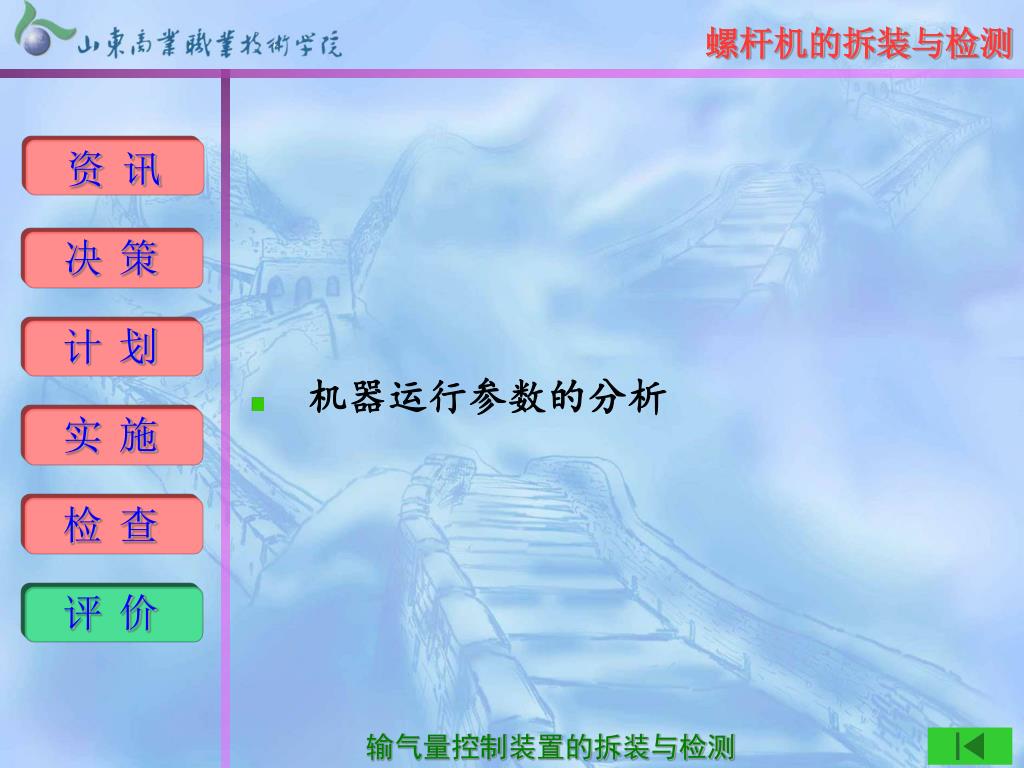

  17. 资讯 决策 计划 • 机器运行参数的分析 实施 检查 评价

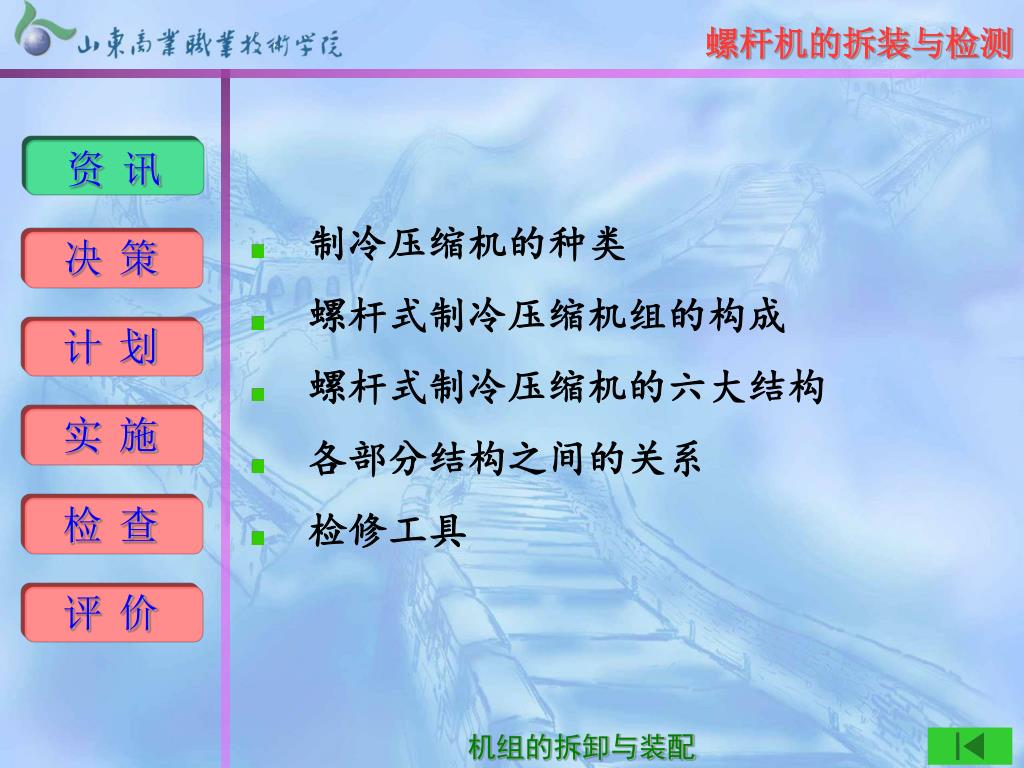

  18. 资讯 • 制冷压缩机的种类 • 螺杆式制冷压缩机组的构成 • 螺杆式制冷压缩机的六大结构 • 各部分结构之间的关系 • 检修工具 决策 计划 实施 检查 评价

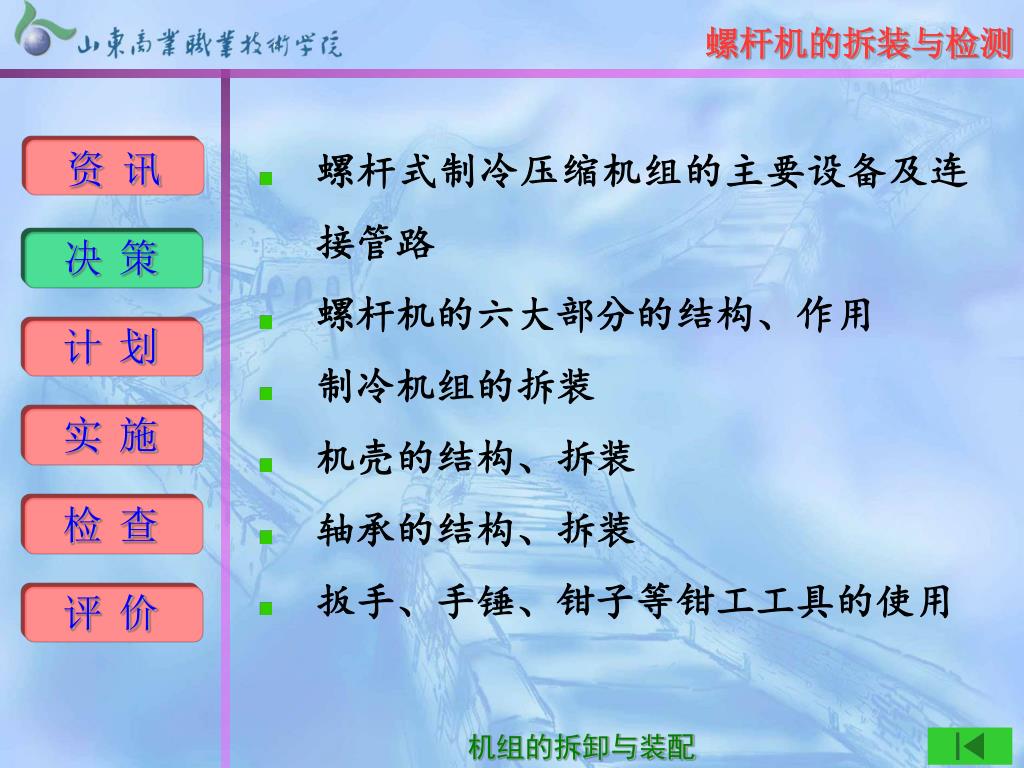

  19. 螺杆式制冷压缩机组的主要设备及连接管路 • 螺杆机的六大部分的结构、作用 • 制冷机组的拆装 • 机壳的结构、拆装 • 轴承的结构、拆装 • 扳手、手锤、钳子等钳工工具的使用 资讯 决策 计划 实施 检查 评价

  20. 资讯 • 螺杆机的基本结构 • 机壳 • 螺杆　 • 轴承 • 轴封 • 能量调节装置 • 喷油机构 决策 计划 实施 检查 评价

  21. 机壳 资讯 • 为剖分式结构，包括机体、吸汽端座、排汽端座和两端端盖 • 机体 • 内腔断面呈横8字形 • 内腔上部靠吸汽端有径向吸汽孔口 • 内腔下部留有安装移动滑阀的位置，还铸有能量调节旁通口 • 外壁铸有加强筋板 决策 计划 实施 检查 评价

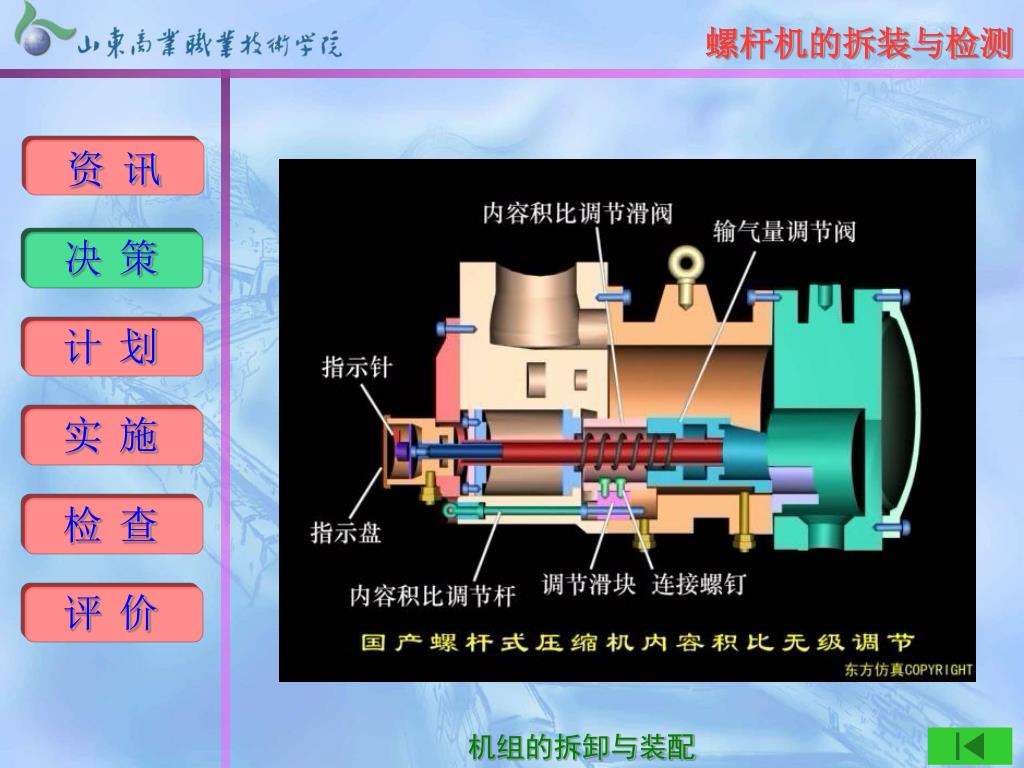

  22. 资讯 决策 计划 实施 检查 评价

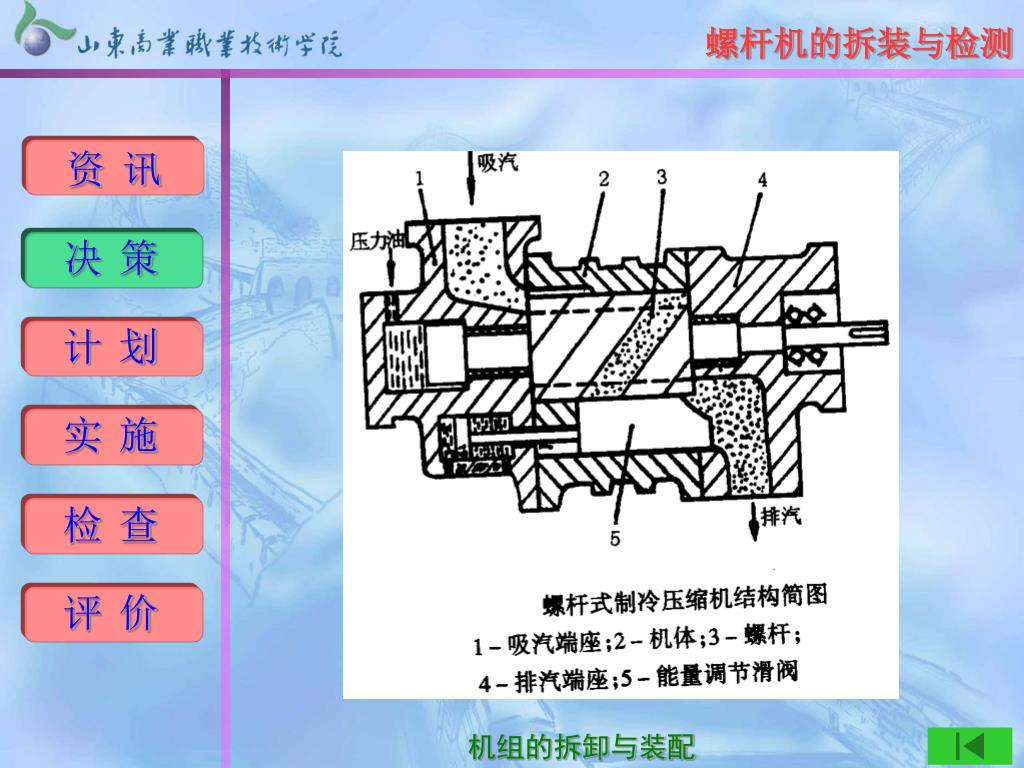

  23. 资讯 决策 计划 实施 检查 评价

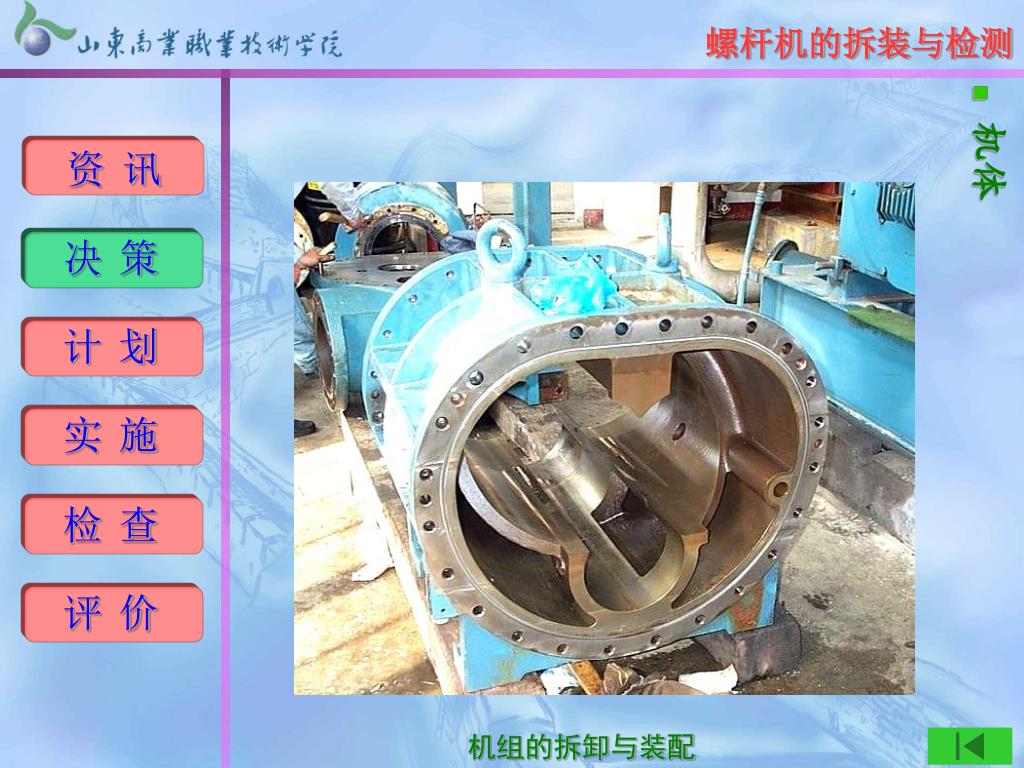

  24. 机体 资讯 决策 计划 实施 检查 评价

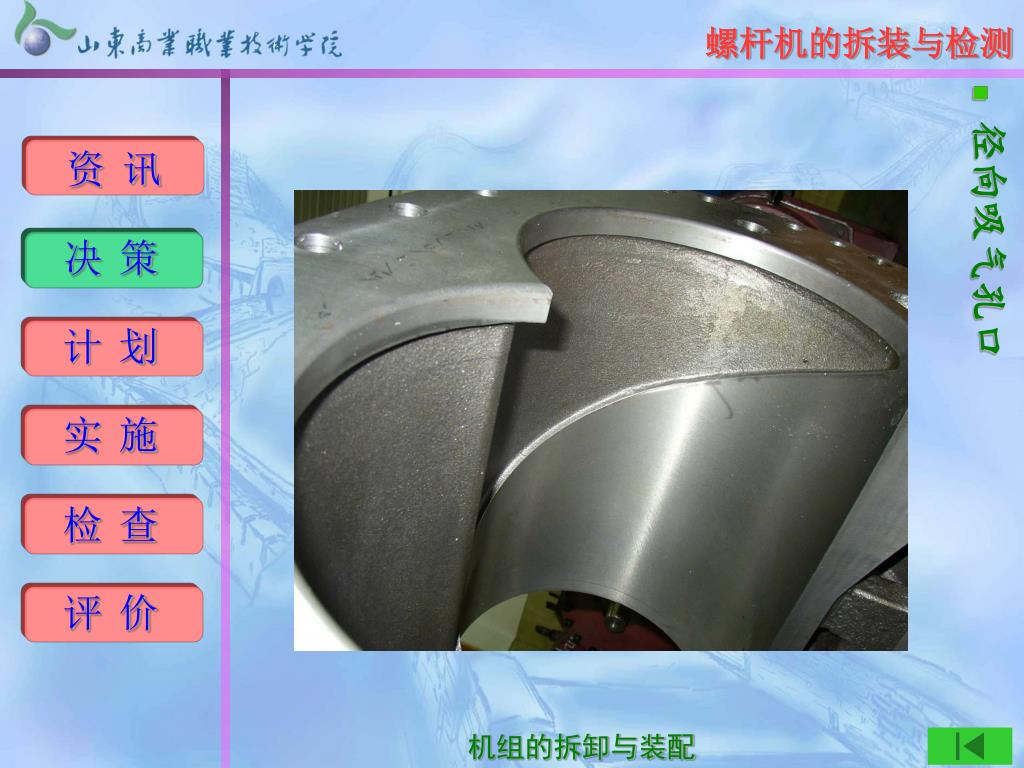

  25. 径向吸气孔口 资讯 决策 计划 实施 检查 评价

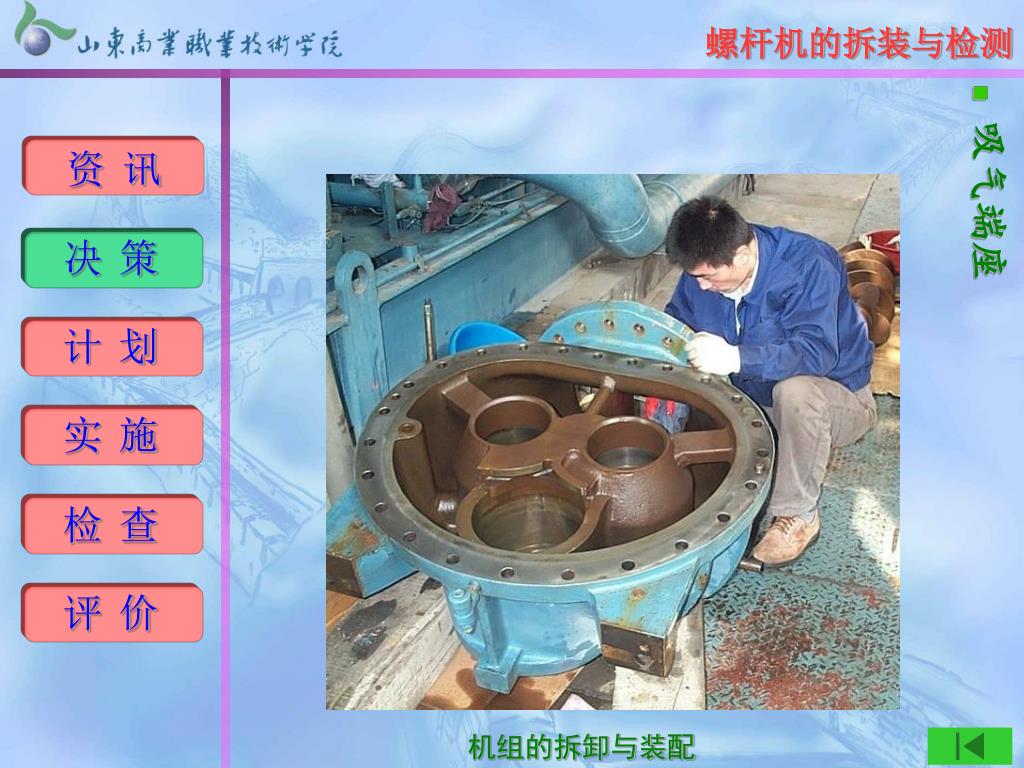

  26. 吸气端座 资讯 决策 计划 实施 检查 评价

  27. 排气端座 资讯 决策 计划 实施 检查 评价

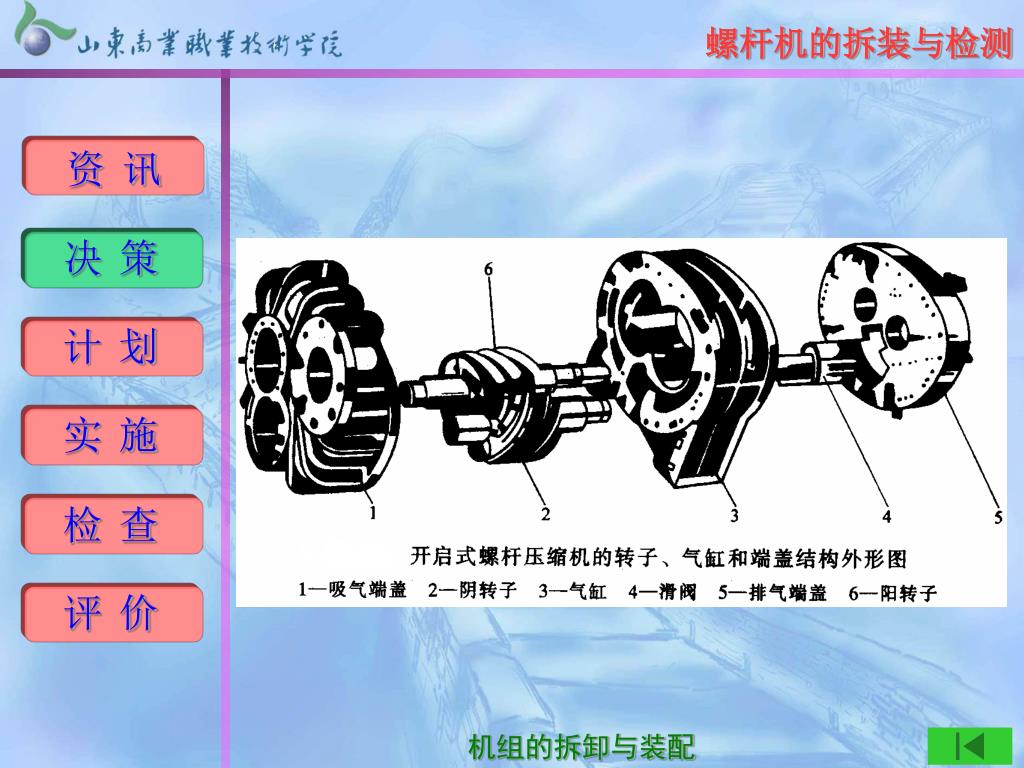

  28. 资讯 决策 计划 实施 检查 评价

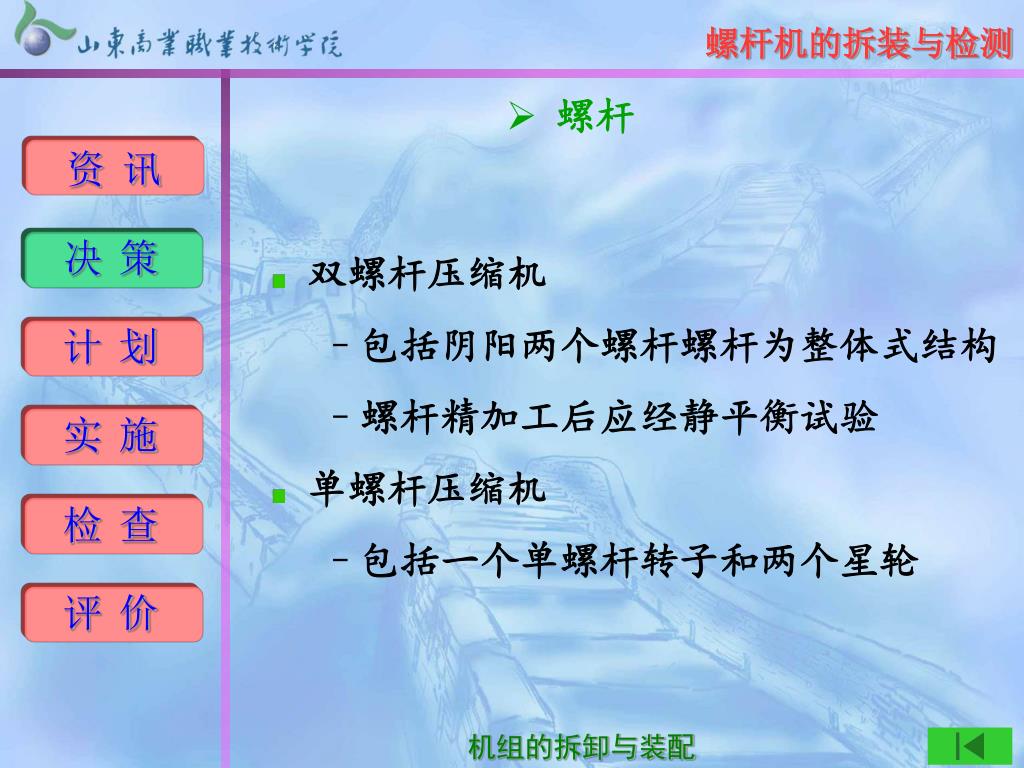

  29. 螺杆 资讯 决策 • 双螺杆压缩机 • 包括阴阳两个螺杆螺杆为整体式结构 • 螺杆精加工后应经静平衡试验 • 单螺杆压缩机 • 包括一个单螺杆转子和两个星轮 计划 实施 检查 评价

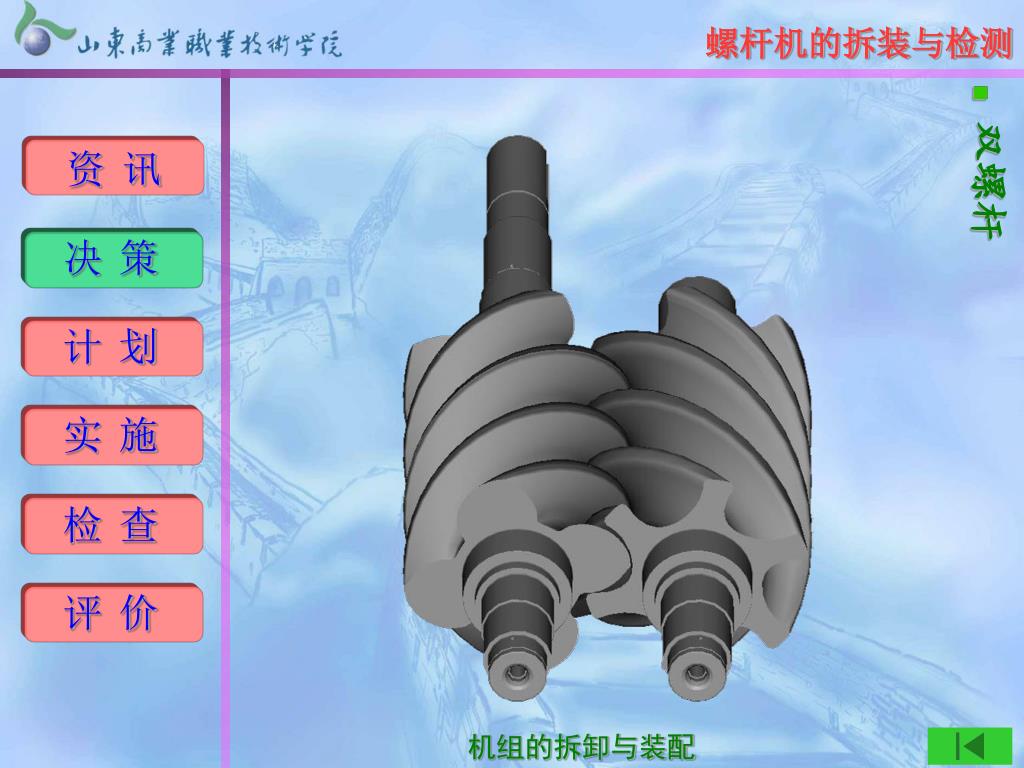

  30. 双螺杆 资讯 决策 计划 实施 检查 评价

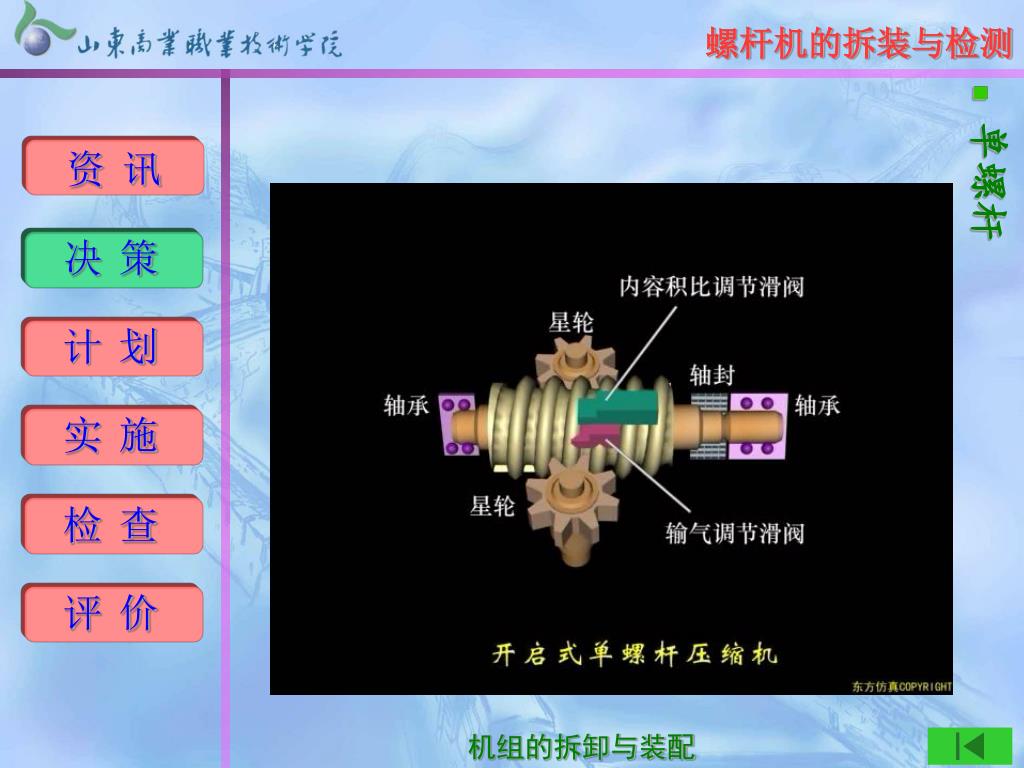

  31. 单螺杆 资讯 决策 计划 实施 检查 评价

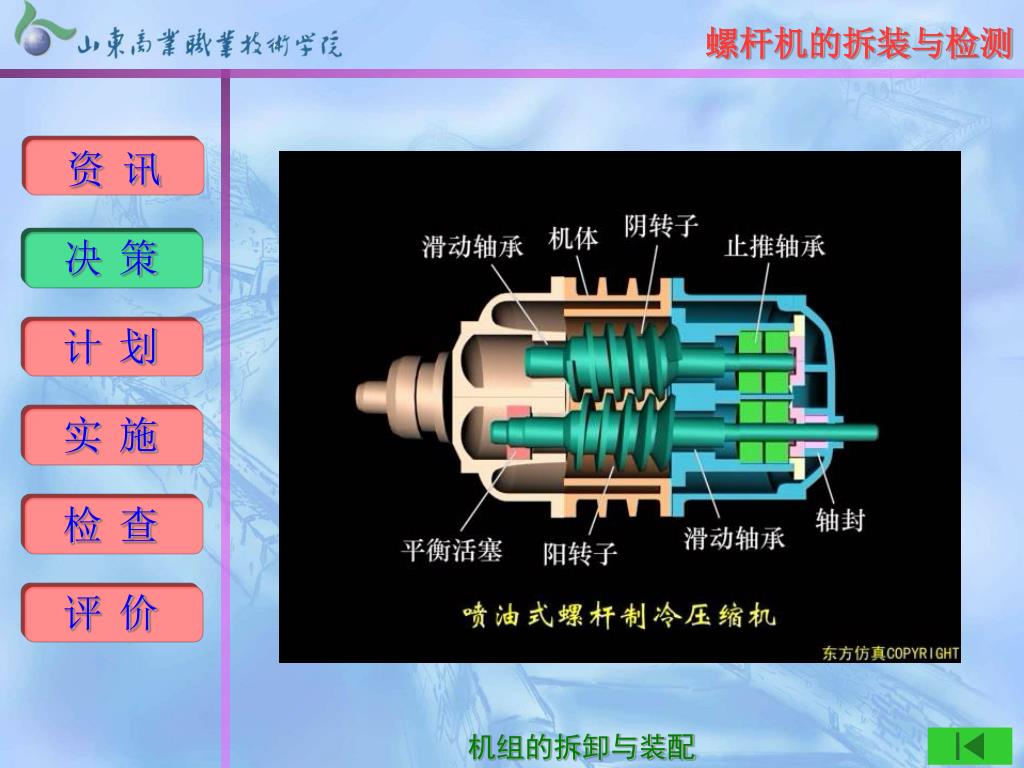

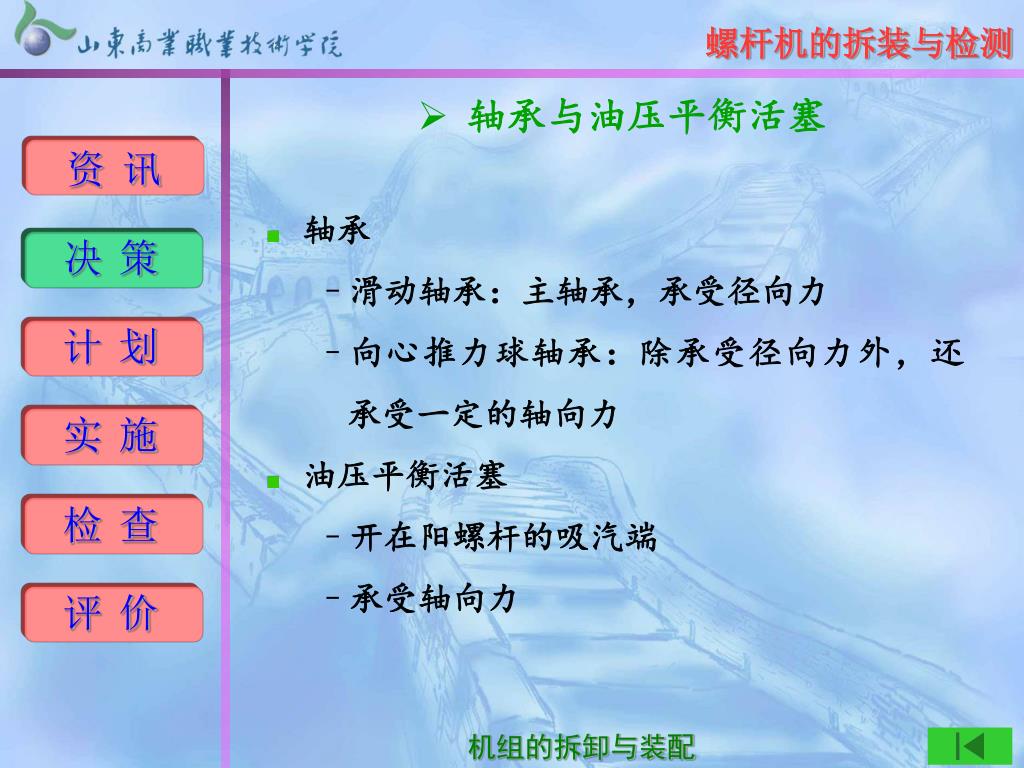

  32. 轴承与油压平衡活塞 资讯 • 轴承 • 滑动轴承：主轴承，承受径向力 • 向心推力球轴承：除承受径向力外，还承受一定的轴向力 • 油压平衡活塞 • 开在阳螺杆的吸汽端 • 承受轴向力 决策 计划 实施 检查 评价

  33. 资讯 决策 计划 实施 检查 评价

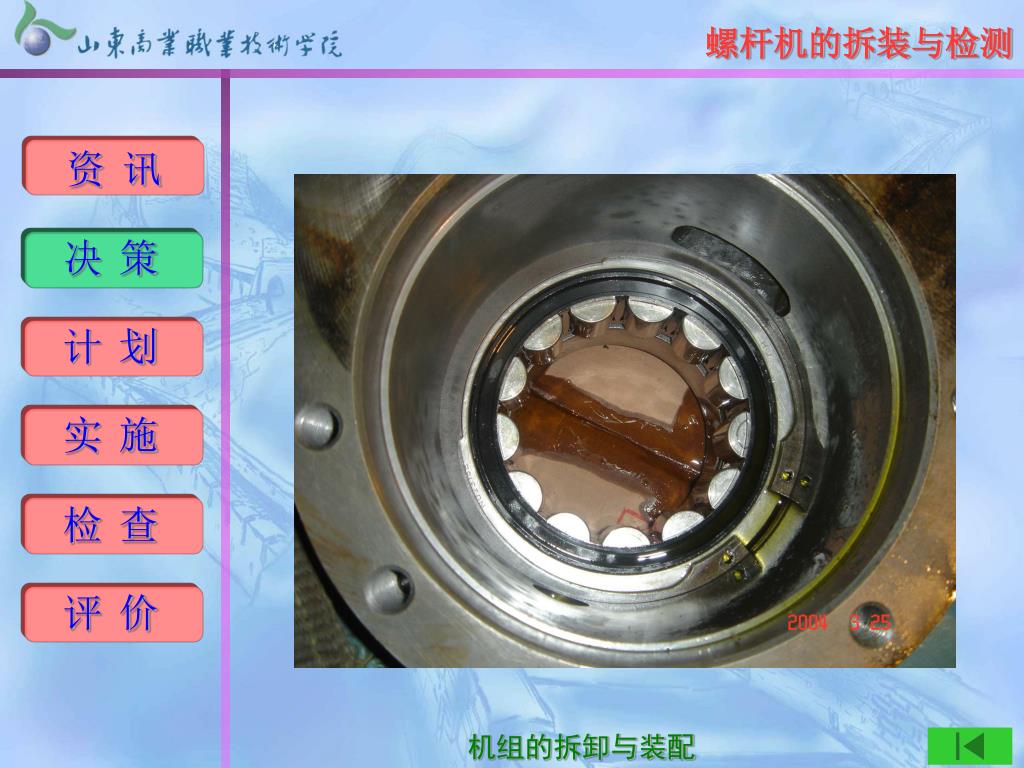

  34. 资讯 决策 计划 实施 检查 评价

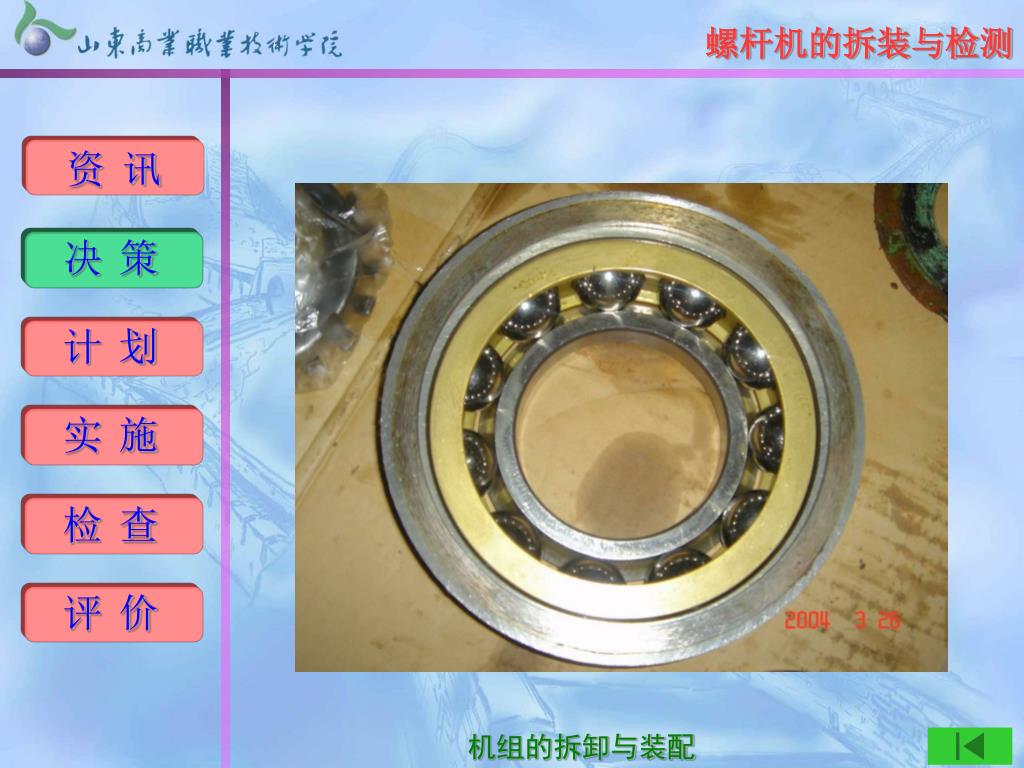

  35. 资讯 决策 计划 实施 检查 评价

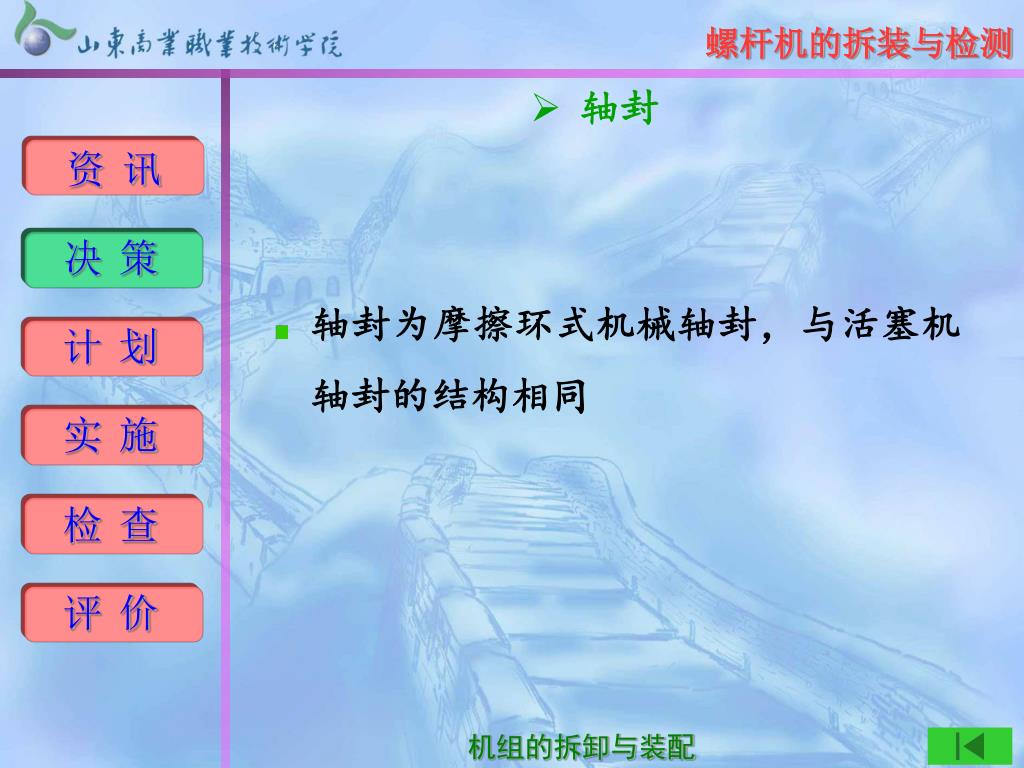

  36. 轴封 资讯 决策 • 轴封为摩擦环式机械轴封，与活塞机轴封的结构相同 计划 实施 检查 评价

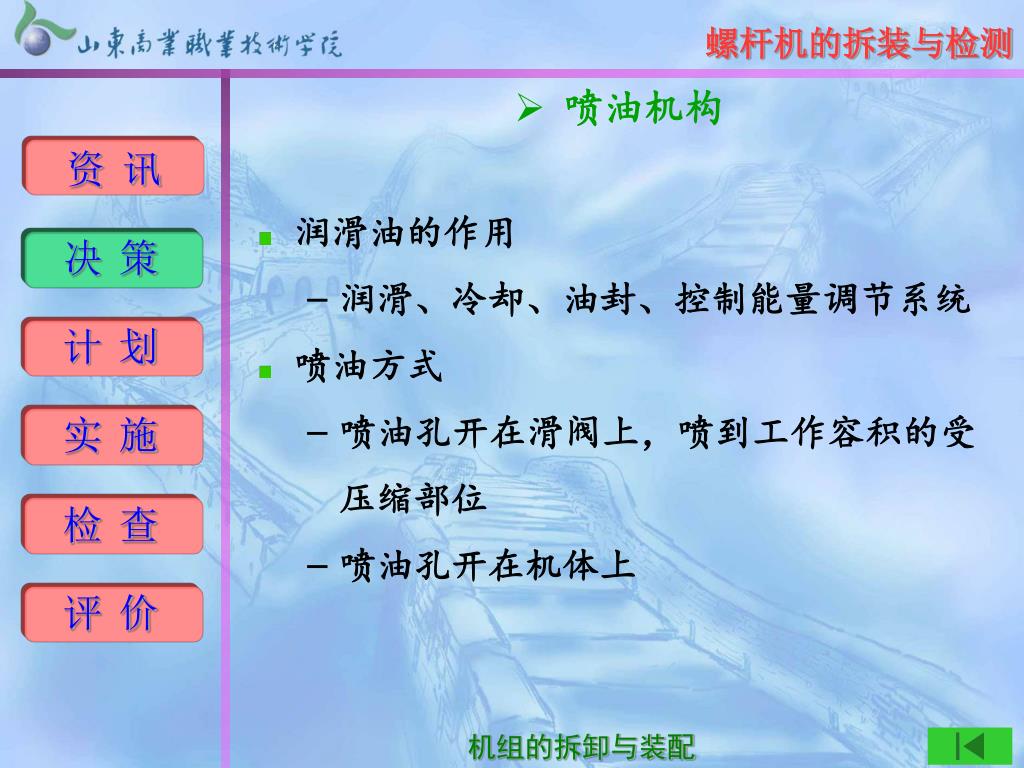

  37. 喷油机构 资讯 • 润滑油的作用 • 润滑、冷却、油封、控制能量调节系统 • 喷油方式 • 喷油孔开在滑阀上，喷到工作容积的受压缩部位 • 喷油孔开在机体上 决策 计划 实施 检查 评价

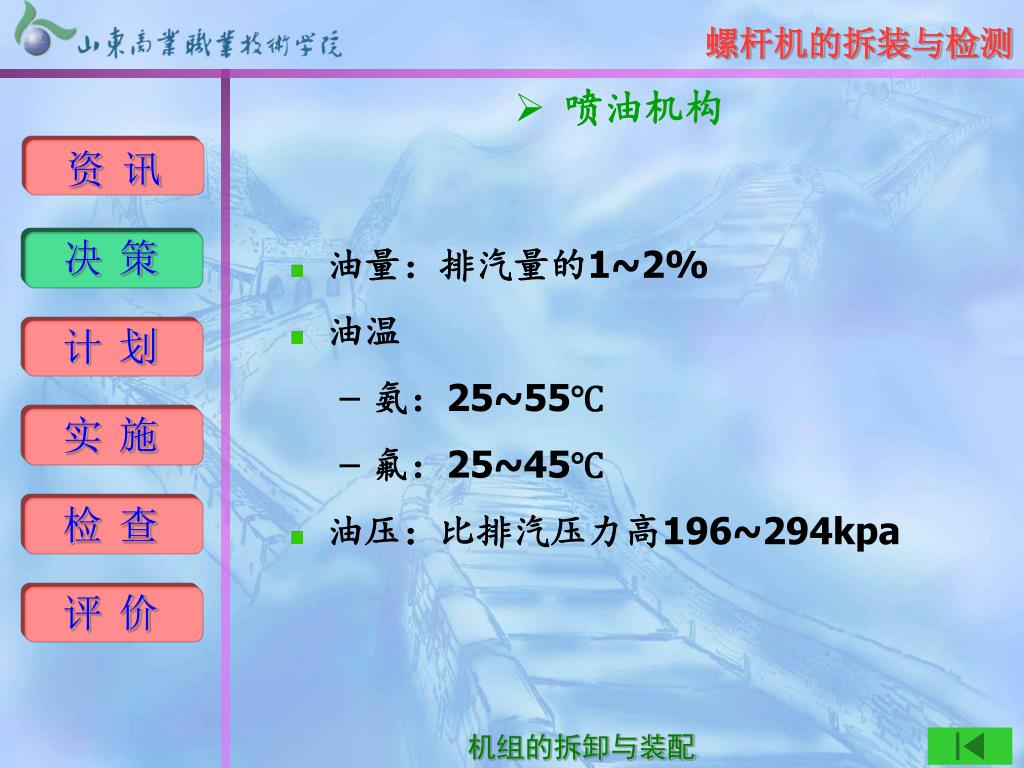

  38. 喷油机构 资讯 • 油量：排汽量的1~2% • 油温 • 氨：25~55℃ • 氟：25~45℃ • 油压：比排汽压力高196~294kpa 决策 计划 实施 检查 评价

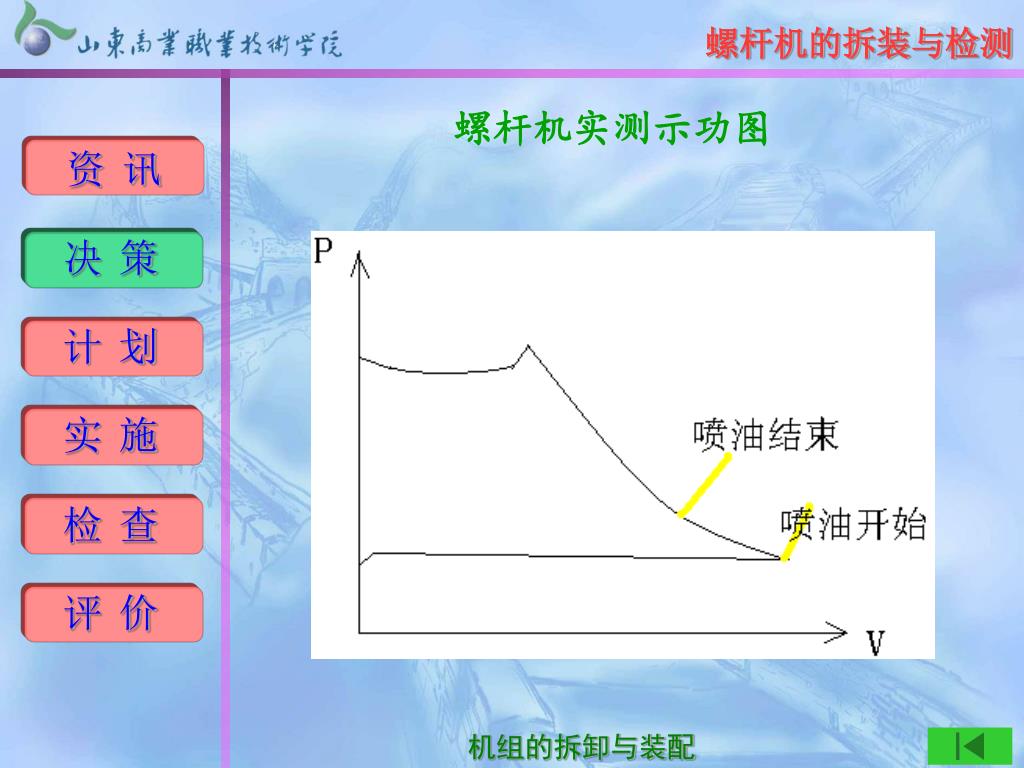

  39. 螺杆机实测示功图 资讯 决策 计划 实施 检查 评价

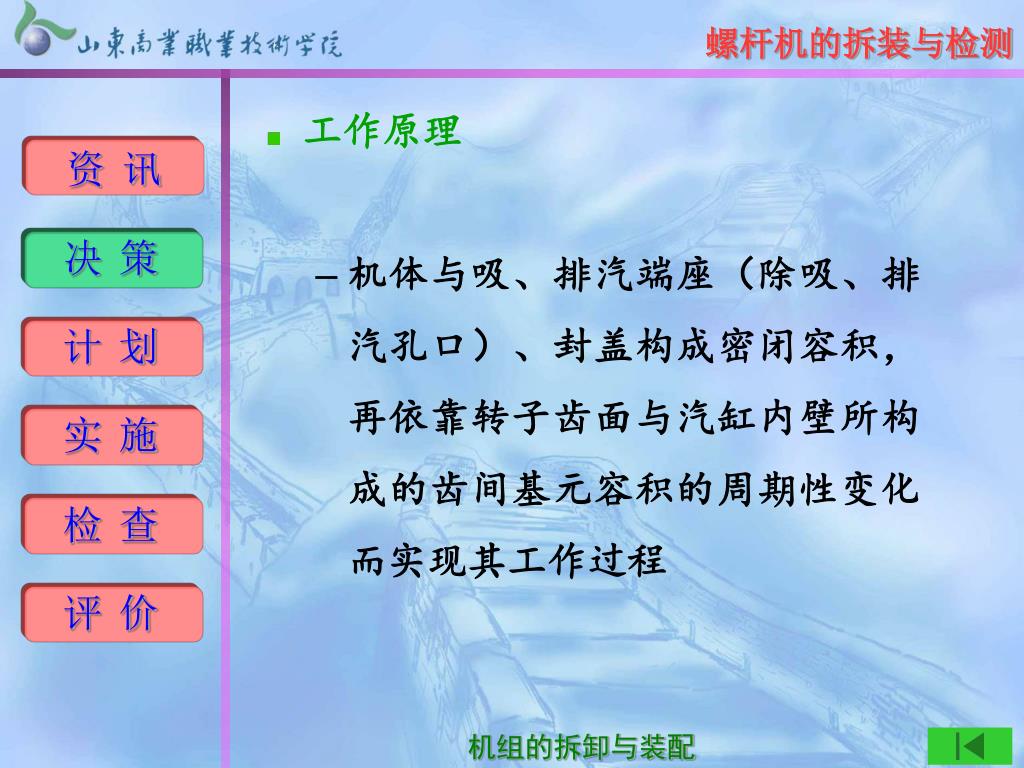

  40. 工作原理 • 机体与吸、排汽端座（除吸、排汽孔口）、封盖构成密闭容积，再依靠转子齿面与汽缸内壁所构成的齿间基元容积的周期性变化而实现其工作过程 资讯 决策 计划 实施 检查 评价

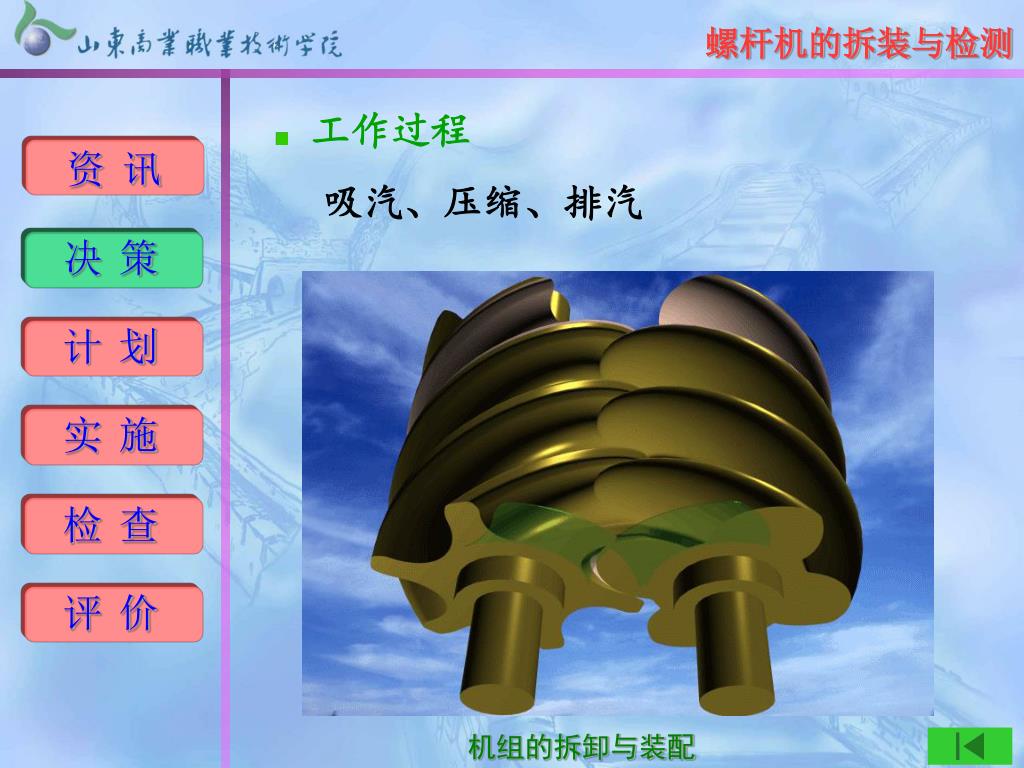

  41. 工作过程 吸汽、压缩、排汽 资讯 决策 计划 实施 检查 评价

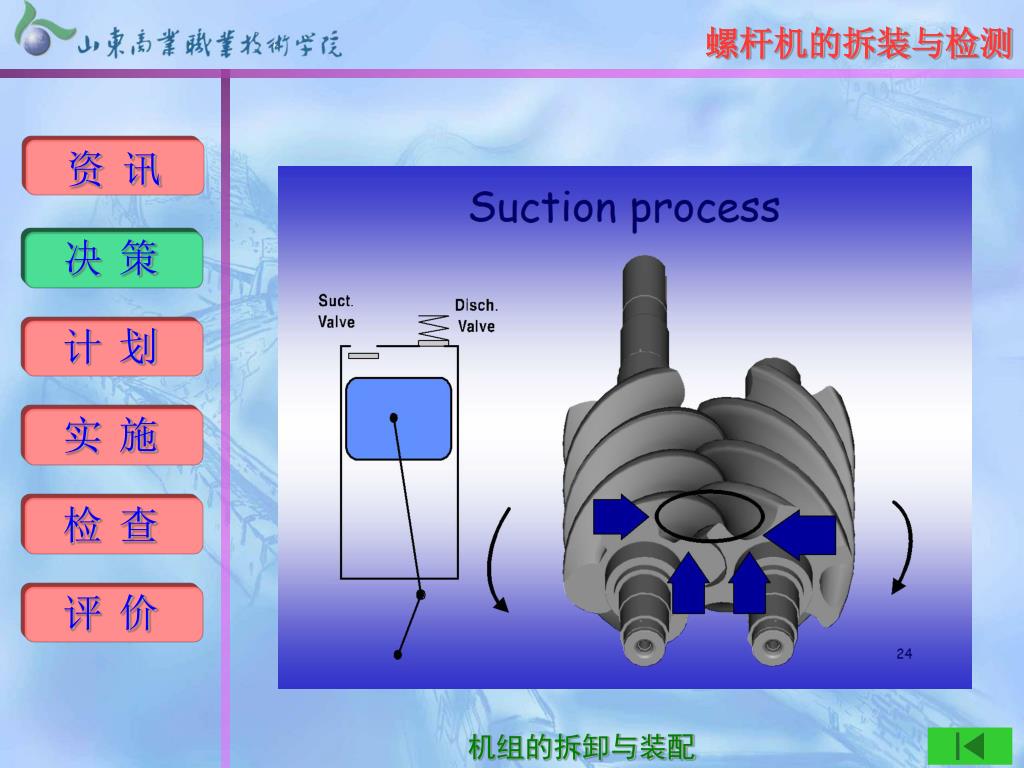

  42. 资讯 决策 计划 实施 检查 评价

  43. 资讯 决策 计划 实施 检查 评价

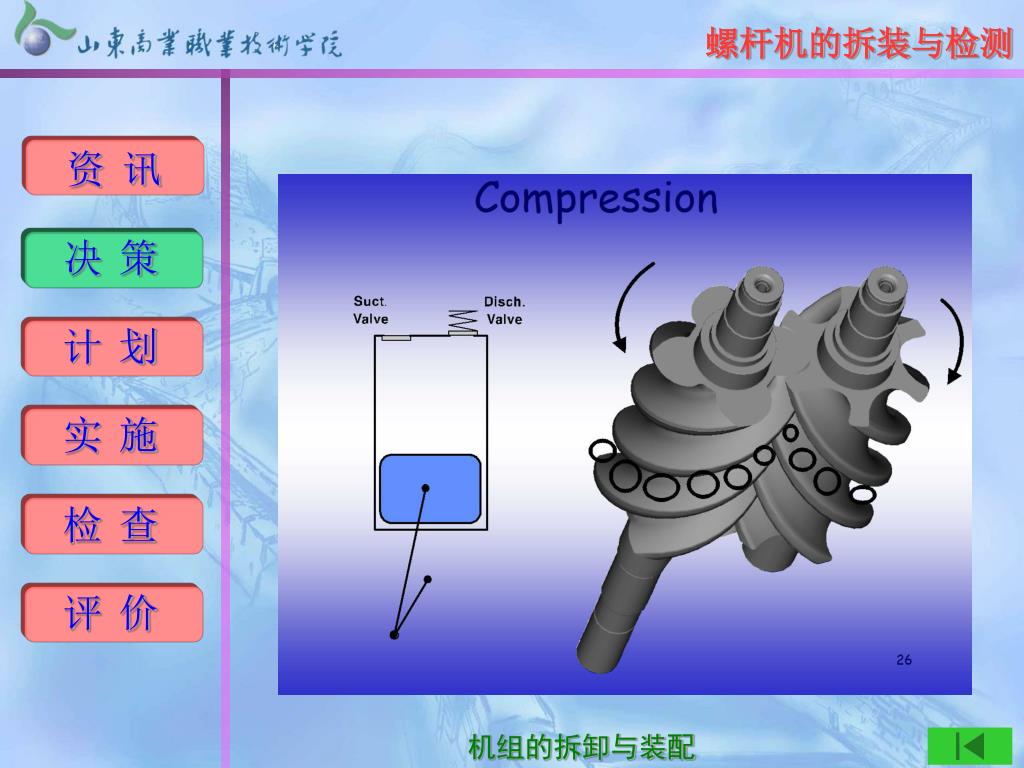

  44. 资讯 决策 计划 实施 检查 评价

  45. 资讯 决策 计划 实施 检查 评价

  46. 资讯 决策 计划 实施 检查 评价

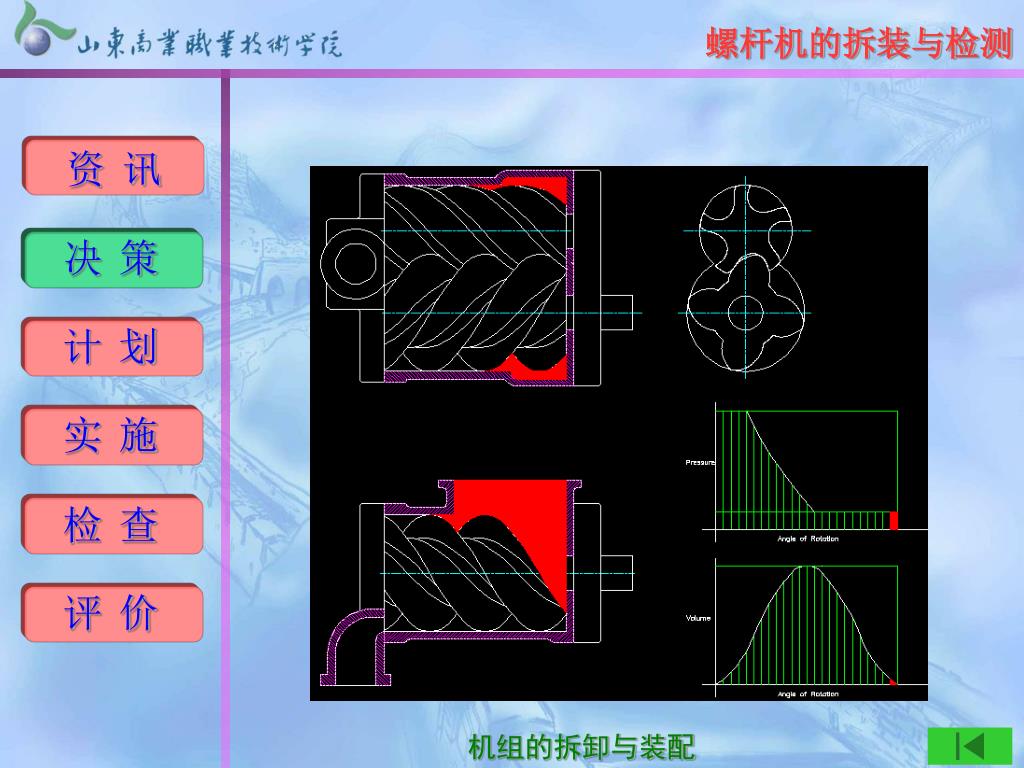

  47. 资讯 决策 计划 实施 检查 评价

  48. 资讯 决策 计划 • 制冷压缩机组的拆装步骤设计 • 机体拆装步骤设计 实施 检查 评价

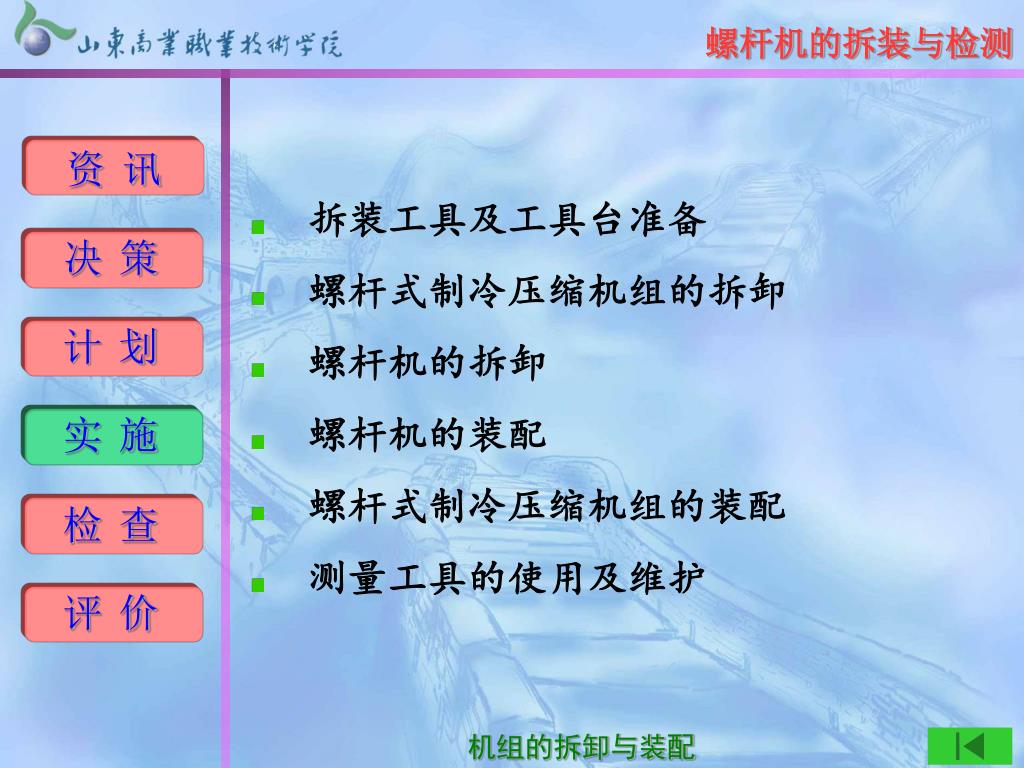

  49. 资讯 • 拆装工具及工具台准备 • 螺杆式制冷压缩机组的拆卸 • 螺杆机的拆卸 • 螺杆机的装配 • 螺杆式制冷压缩机组的装配 • 测量工具的使用及维护 决策 计划 实施 检查 评价

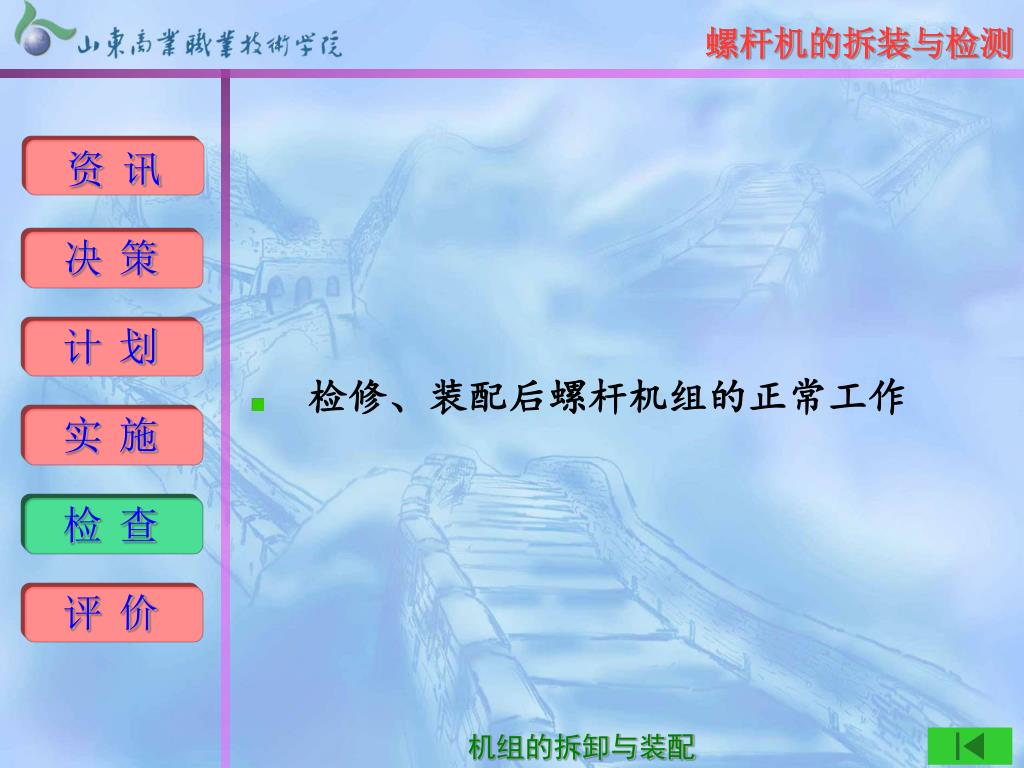

  50. 资讯 决策 计划 • 检修、装配后螺杆机组的正常工作 实施 检查 评价
