  1. РОССИЙСКАЯ АКАДЕМИЯ НАУК ГЕОФИЗИЧЕСКИЙ ЦЕНТР ПРИМЕНЕНИЕ МЕТОДА ДИНАМИЧЕСКОЙ КАЛИБРОВКИ СТАНЦИЙ МСМ В РЕГИОНЕ ЦЕНТРАЛЬНОЙ АЗИИ ПО ДАННЫМ ЕСТЕСТВЕННОЙ СЕЙСМИЧНОСТИ О. Кедров, Г. Соболев, Э. Кедров, Н. Сергеева, Л. Забаринская СУЗДАЛЬ, сентябрь 2007

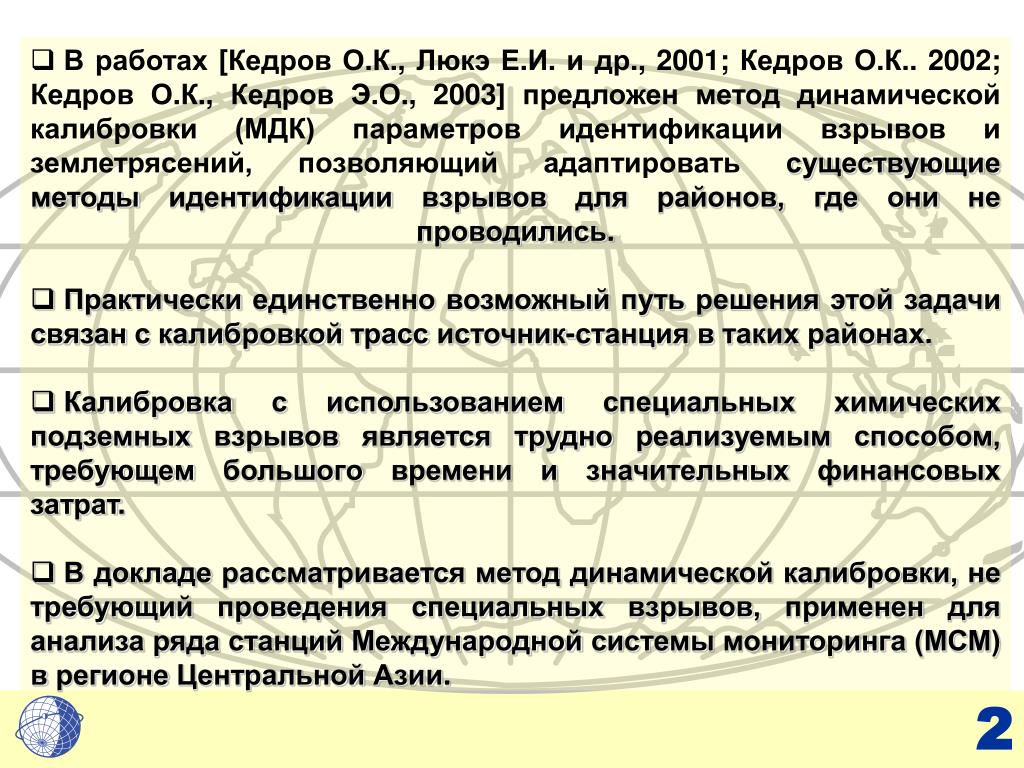

  2. В работах [Кедров О.К., Люкэ Е.И. и др., 2001; Кедров О.К.. 2002; Кедров О.К., Кедров Э.О., 2003] предложен метод динамической калибровки (МДК) параметров идентификации взрывов и землетрясений, позволяющий адаптироватьсуществующие методы идентификации взрывов для районов, где они не проводились. • Практически единственно возможный путь решения этой задачи связан с калибровкой трасс источник-станция в таких районах. • Калибровка с использованием специальных химических подземных взрывов является трудно реализуемым способом, требующем большого времени и значительных финансовых затрат. • В докладе рассматривается метод динамической калибровки, не требующий проведения специальных взрывов, применен для анализа ряда станций Международной системы мониторинга (МСМ)в регионе Центральной Азии.

  3. Идентификация взрывов и землетрясений в Евразии Расположение станций (▲-1), испытательных полигонов(-2), эпицентров МЯВ (-3) иземлетрясений (M-4 и -5), которые рассматривались в регионе Евразиии Центральной Азии

  4. ПАРАМЕТРЫ СИГНАЛОВ, ИСПОЛЬЗУЕМЫЕ ДЛЯ ИДЕНТИФИКАЦИИ ВО ВРЕМЕННОЙ ОБЛАСТИ lg(S/P) и lg(LR/P)-отношение макс. амплитуд в S, P и LR ПАРАМЕТРЫ ИДЕНИТФИКАЦИИ В ЧАСТОТНОЙ ОБЛАСТИ D(S/P)= lg(S/P)– ammb – bDlg D,D(LR/P)= lg(LR/P)– ammb – bDlg D,D(G1,2) = lgS1– am1mb– lgS2+ am2mb – bDlgD, D(G1,3) = lgS1– am1mb– lgS3+ am3mb – bDlgD, am, am1, am2, am3, bD – регрессионные коэффициенты зависимости параметров от mb и D. G1,2 = lg[S1(0.3-0.6)/S2(1.3–3.0 Hz)], G1,3 = lg[S1(0.3-0.6)/S3(3.0–6.0 Hz)]. Отношение сумм S спектральных амплитуд Ai волн P в полосах 0.3-0.6, 1.3-3.0 и 3.0-6.0 Гц ДИАГНОСТИЧЕСКИЕ ПАРАМЕТРЫ, ХАРАКТЕРИЗУЮЩИЕ ЯВЛЕНИЯ:

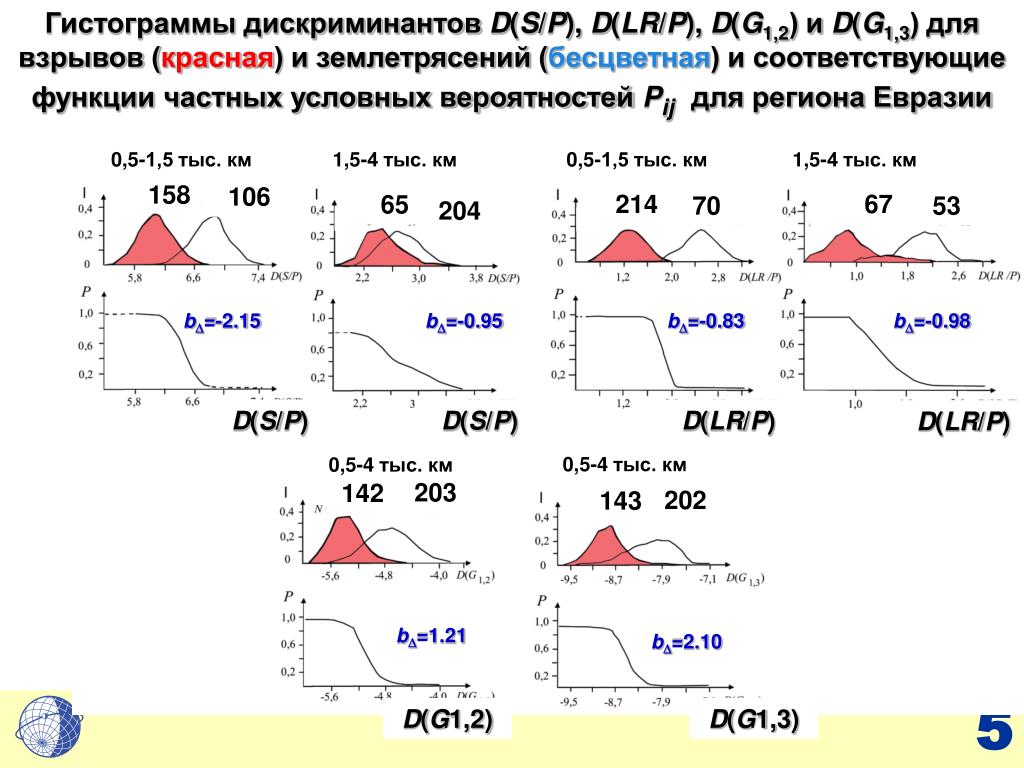

  5. Гистограммы дискриминантов D(S/P), D(LR/P), D(G1,2) и D(G1,3) для взрывов (красная) и землетрясений (бесцветная) и соответствующие функции частных условных вероятностей Pij для региона Евразии 0,5-1,5 тыс. км 1,5-4 тыс. км 0,5-1,5 тыс. км 1,5-4 тыс. км 158 106 214 67 65 70 53 204 bD=-2.15 bD=-0.95 bD=-0.83 bD=-0.98 D(S/P) D(S/P) D(LR/P) D(LR/P) 0,5-4 тыс. км 0,5-4 тыс. км 0,5-4 тыс. км 0,5-4 тыс. км 203 142 202 143 bD=1.21 bD=2.10 D(G1,2) D(G1,3)

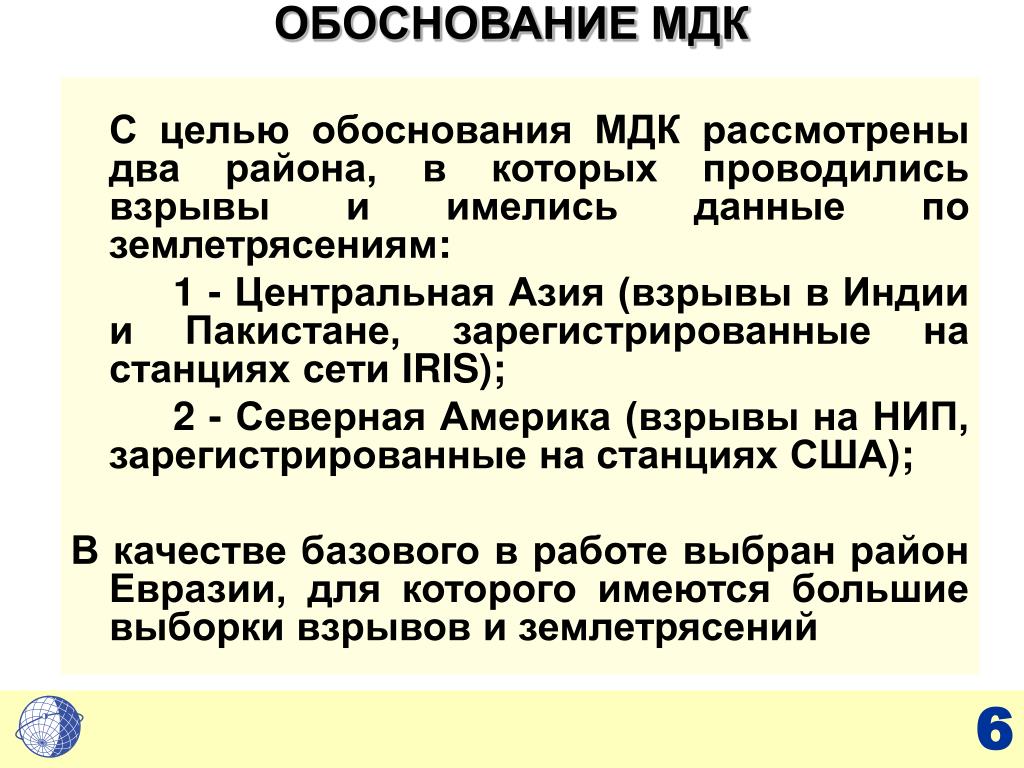

  6. ОБОСНОВАНИЕ МДК С целью обоснования МДК рассмотрены два района, в которых проводились взрывы и имелись данные по землетрясениям: 1 - Центральная Азия (взрывы в Индии и Пакистане, зарегистрированные на станциях сети IRIS); 2 - Северная Америка (взрывы на НИП, зарегистрированные на станциях США); В качестве базового в работе выбран район Евразии, для которого имеются большие выборки взрывов и землетрясений

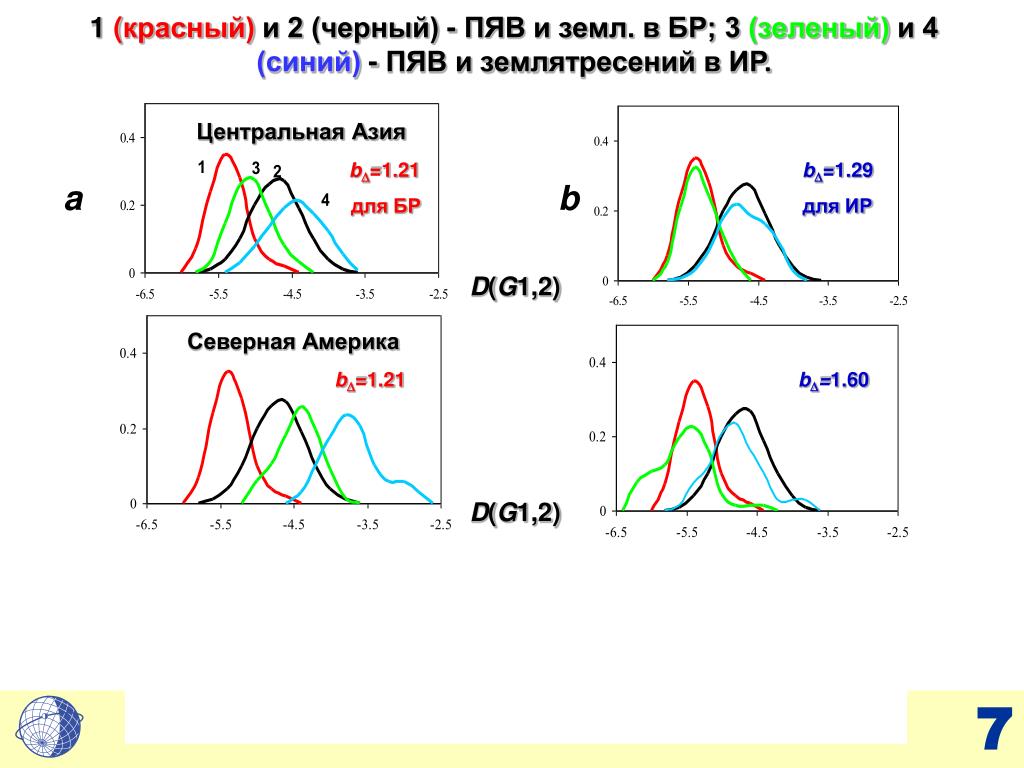

  7. 1(красный) и 2 (черный) - ПЯВ и земл. в БР; 3(зеленый) и 4 (синий) - ПЯВ и землятресенийв ИР. Центральная Азия bD=1.21 для БР bD=1.29 для ИР a b D(G1,2) Северная Америка bD=1.21 bD=1.60 D(G1,2)

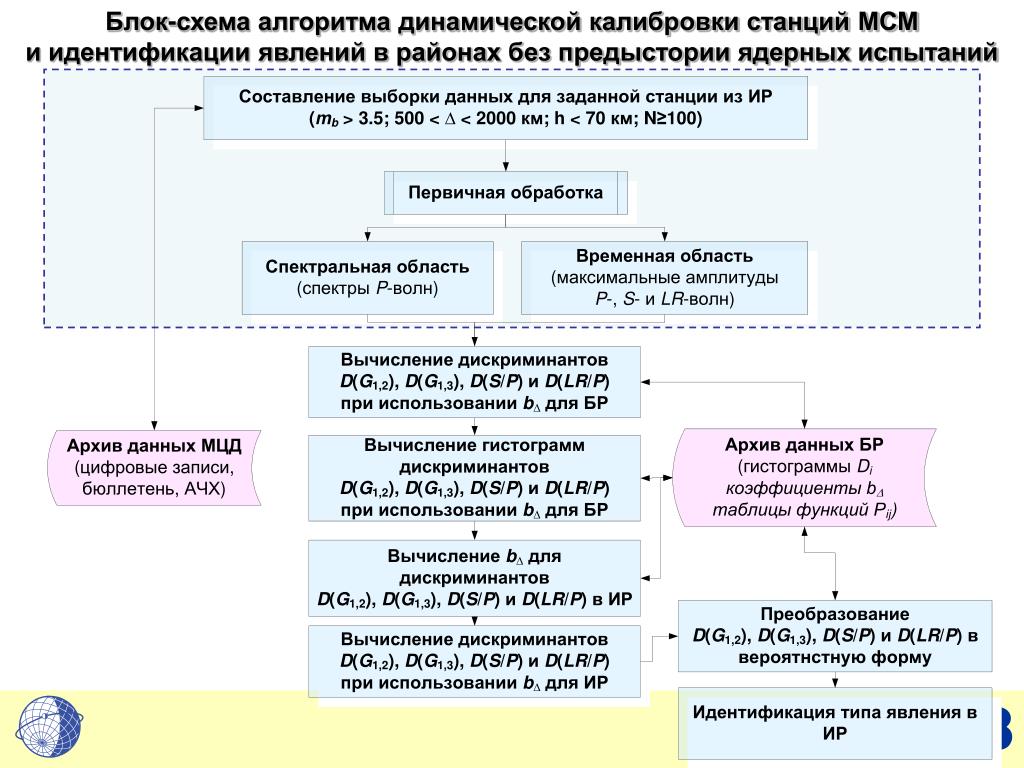

  8. Блок-схема алгоритма динамической калибровки станций МСМ и идентификации явлений в районах без предыстории ядерных испытаний

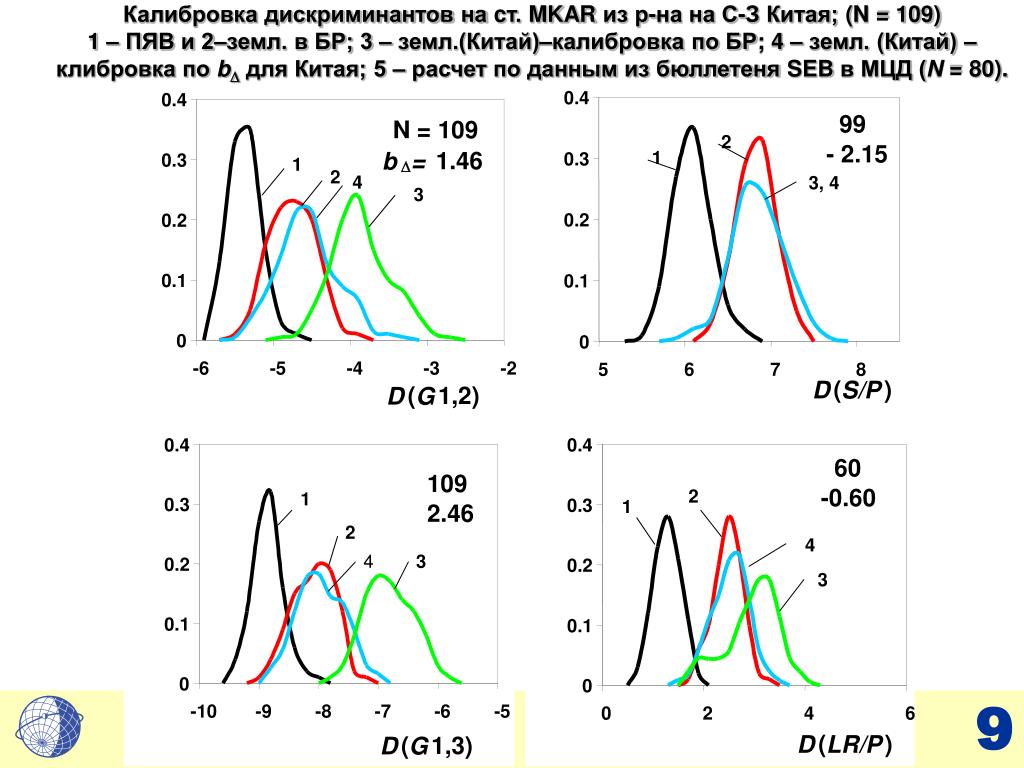

  9. Калибровка дискриминантов на cт. MKAR из р-на на С-З Китая;(N = 109)1 – ПЯВ и 2–земл. в БР; 3 – земл.(Китай)–калибровка по БР; 4 – земл. (Китай) – клибровка по bDдля Китая; 5 – расчет по данным из бюллетеня SEB в МЦД (N = 80). 0.4 0.4 99 N = 109 2 - 2.15 1.46 b = 1 0.3 0.3 1 D 2 4 3, 4 3 0.2 0.2 0.1 0.1 -2.5 0 0 -6 -5 -4 -3 -2 5 6 7 8 ( ) D S/P ( 1,2) D G -8 0.4 0.4 -7.8 60 -7.6 109 -7.4 -0.60 2 1 -7.2 0.3 0.3 1 2.46 -7 2 -6.8 4 -6.6 4 3 0.2 0.2 -6.4 3 -6.2 -6 -5.8 0.1 0.1 -5.6 0 0 5.7 -10 -9 -8 -7 -6 -5 0 2 4 6 5.9 6.1 ( ) D LR/P ( 1,3) D G 6.3 6.5 6.7 6.9

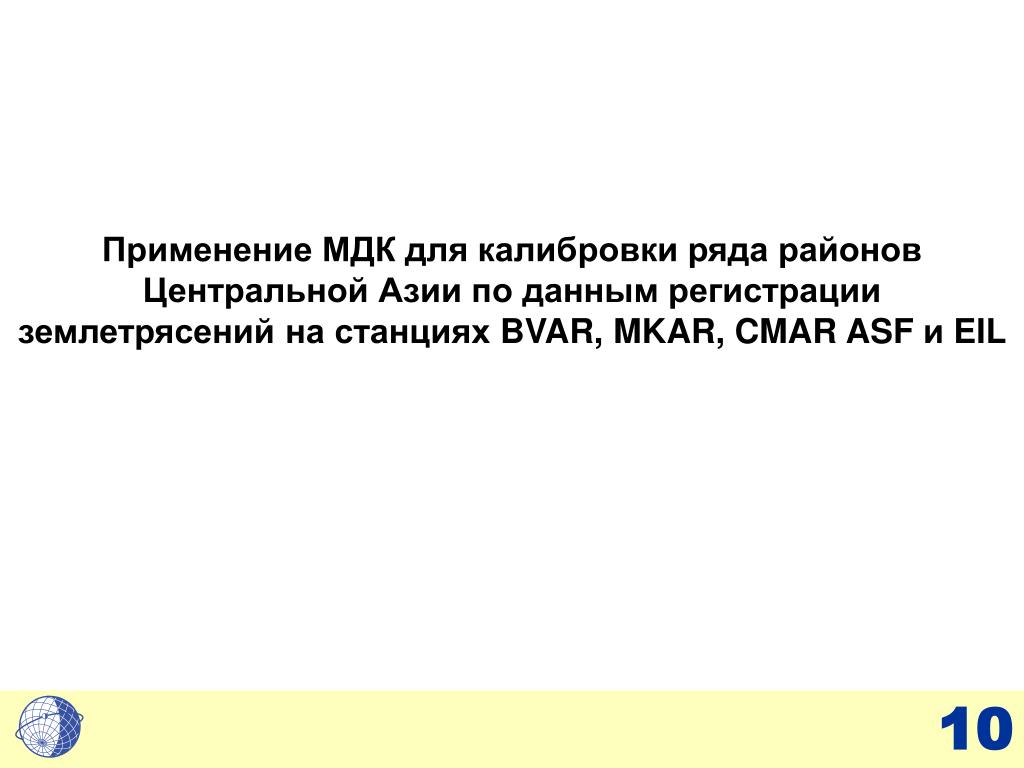

  10. Применение МДК для калибровки ряда районов Центральной Азиипо данным регистрации землетрясенийна станциях BVAR, MKAR, CMAR ASF и EIL

  11. Сейсмические события, зарегистрированные в 2002 г. 1 3 4 2 BVAR MKAR ASF EIL CMAR

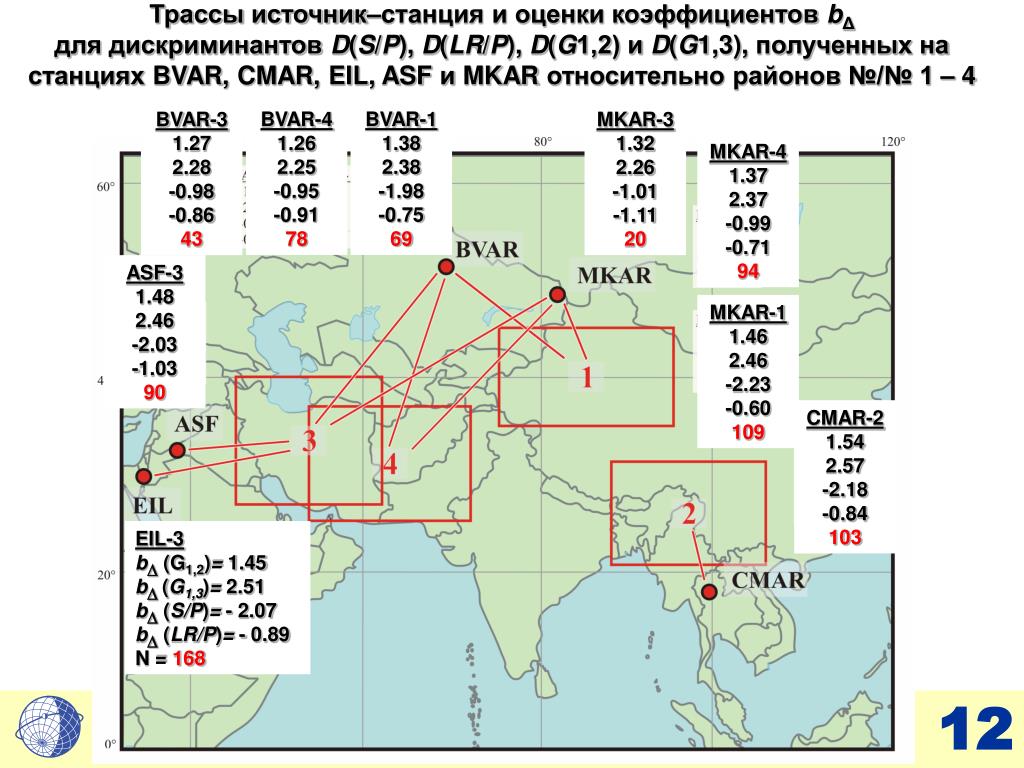

  12. Трассы источник–станция и оценки коэффициентов bΔдля дискриминантов D(S/P), D(LR/P), D(G1,2) и D(G1,3),полученных на станциях BVAR, CMAR, EIL, ASF и MKAR относительно районов №/№ 1 – 4 BVAR-41.262.25-0.95-0.9178 BVAR-11.382.38-1.98-0.7569 BVAR-31.272.28-0.98-0.8643 MKAR-31.322.26-1.01-1.1120 MKAR-41.372.37-0.99-0.7194 ASF-31.482.46-2.03-1.0390 MKAR-11.462.46-2.23-0.60109 CMAR-21.542.57-2.18-0.84103 EIL-3bD(G1,2)= 1.45bD(G1,3)= 2.51bD(S/P)= - 2.07bD(LR/P)= - 0.89N = 168

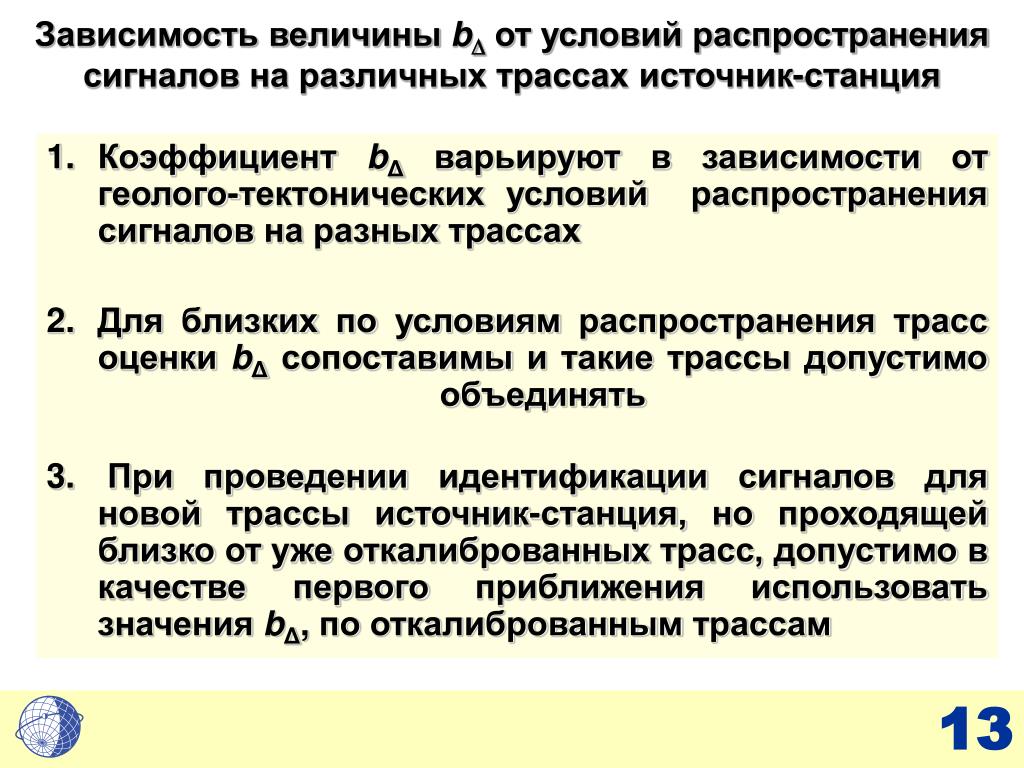

  13. Зависимость величины bDот условий распространения сигналов на различных трассах источник-станция • Коэффициент bΔварьируют в зависимости от геолого-тектонических условий распространения сигналов на разных трассах • Для близких по условиям распространения трасс оценки bΔ сопоставимы и такие трассы допустимо объединять • При проведении идентификации сигналов для новой трассы источник-станция, но проходящей близко от уже откалиброванных трасс, допустимо в качестве первого приближения использовать значения bΔ, по откалиброванным трассам

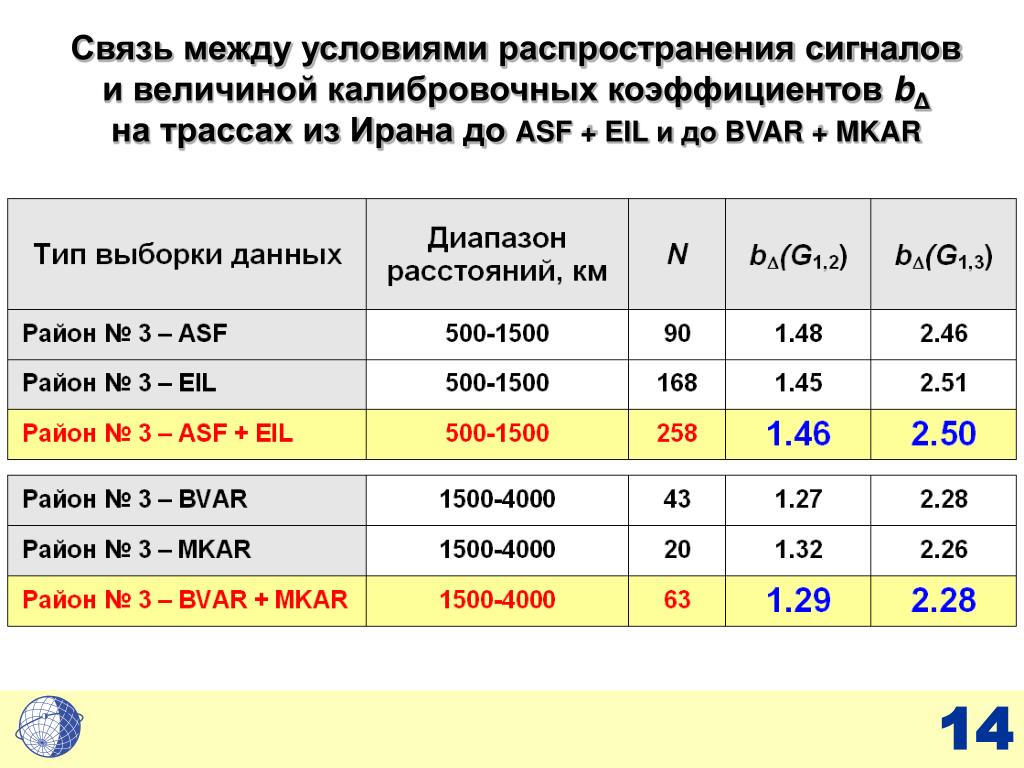

  14. Связь между условиями распространения сигналов и величиной калибровочных коэффициентов bΔна трассах из Ирана до ASF +EIL и до BVAR + MKAR

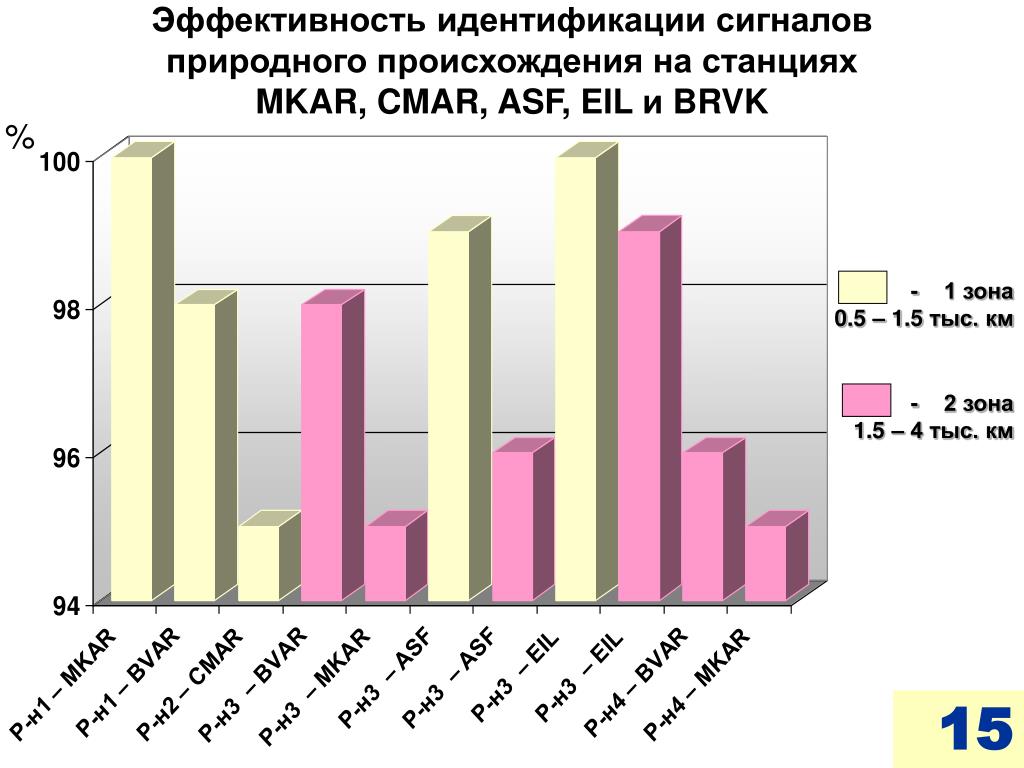

  15. Эффективность идентификации сигналов природного происхождения на станциях MKAR, CMAR, ASF, EIL и BRVK % - 1 зона0.5 – 1.5 тыс. км - 2 зона1.5 – 4 тыс. км

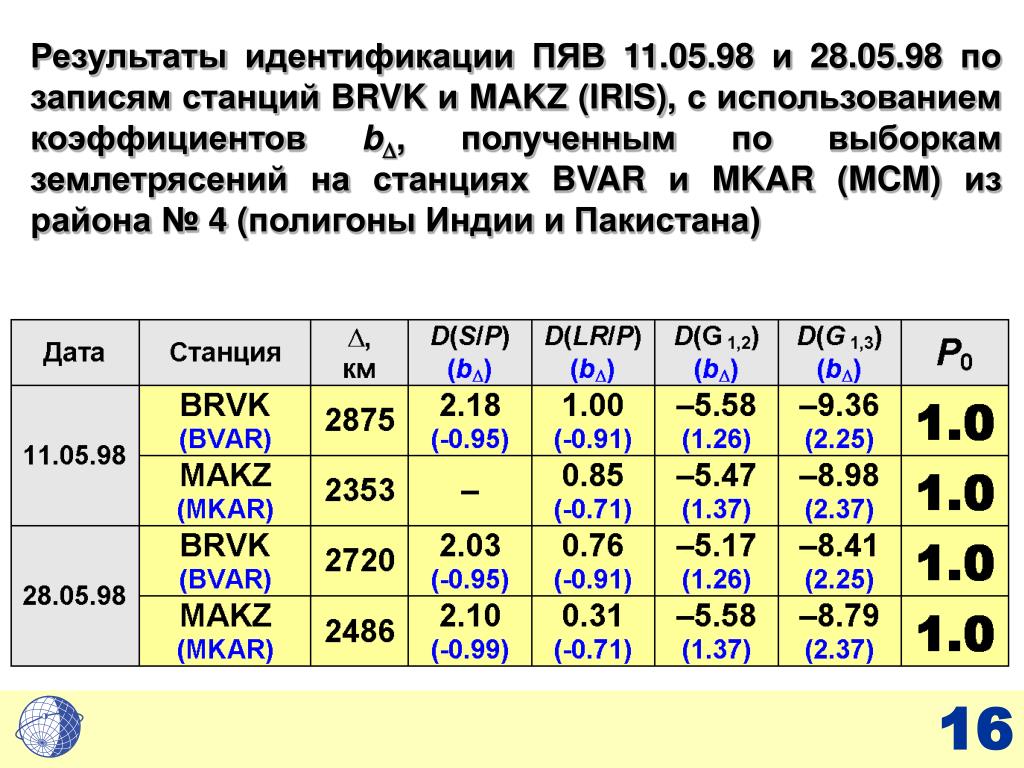

  16. Результаты идентификации ПЯВ 11.05.98 и 28.05.98 по записям станций BRVK и MAKZ (IRIS), с использованием коэффициентов bD, полученным по выборкам землетрясений на станциях BVAR и MKAR (MCM) из района № 4 (полигоны Индии и Пакистана)

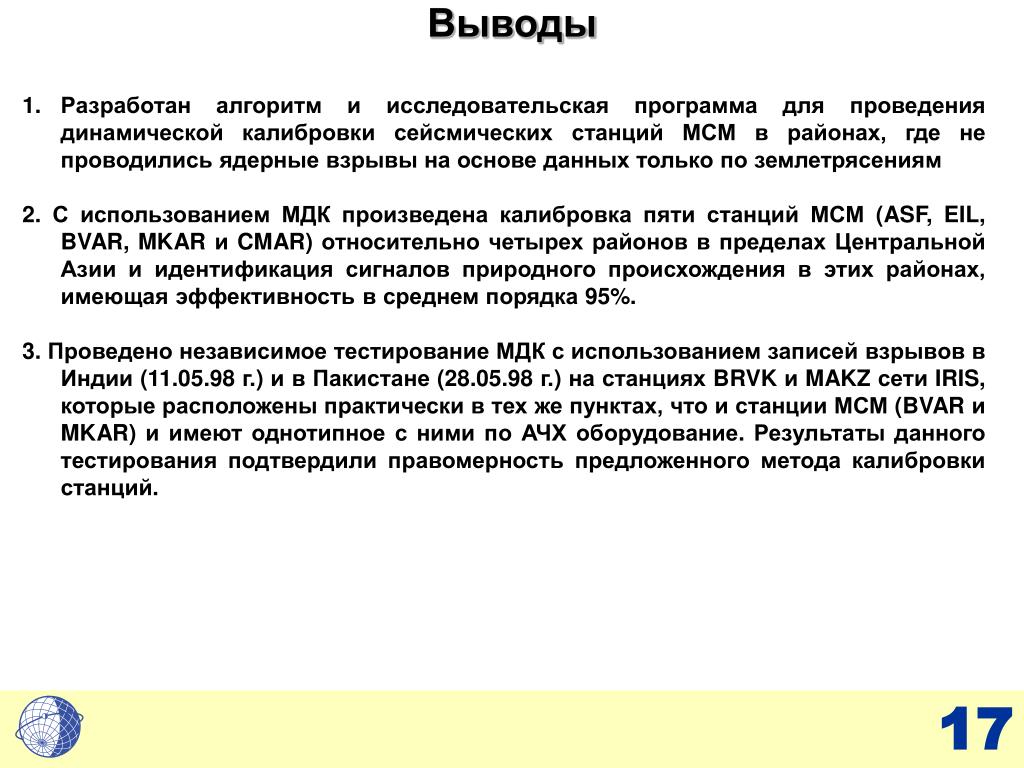

  17. Выводы • Разработан алгоритм и исследовательская программа для проведения динамической калибровки сейсмических станций МСМ в районах, где не проводились ядерные взрывы на основе данных только по землетрясениям • 2. С использованием МДК произведена калибровка пяти станций МСМ (ASF, EIL, BVAR, MKAR и CMAR) относительно четырех районов в пределах Центральной Азии и идентификация сигналов природного происхождения в этих районах, имеющая эффективность в среднем порядка 95%. • 3. Проведено независимое тестирование МДК с использованием записей взрывов в Индии (11.05.98 г.) и в Пакистане (28.05.98 г.) на станциях BRVK и MAKZ сети IRIS, которые расположены практически в тех же пунктах, что и станции МСМ (BVAR и MKAR) и имеют однотипное с ними по АЧХ оборудование. Результаты данного тестирования подтвердили правомерность предложенного метода калибровки станций.

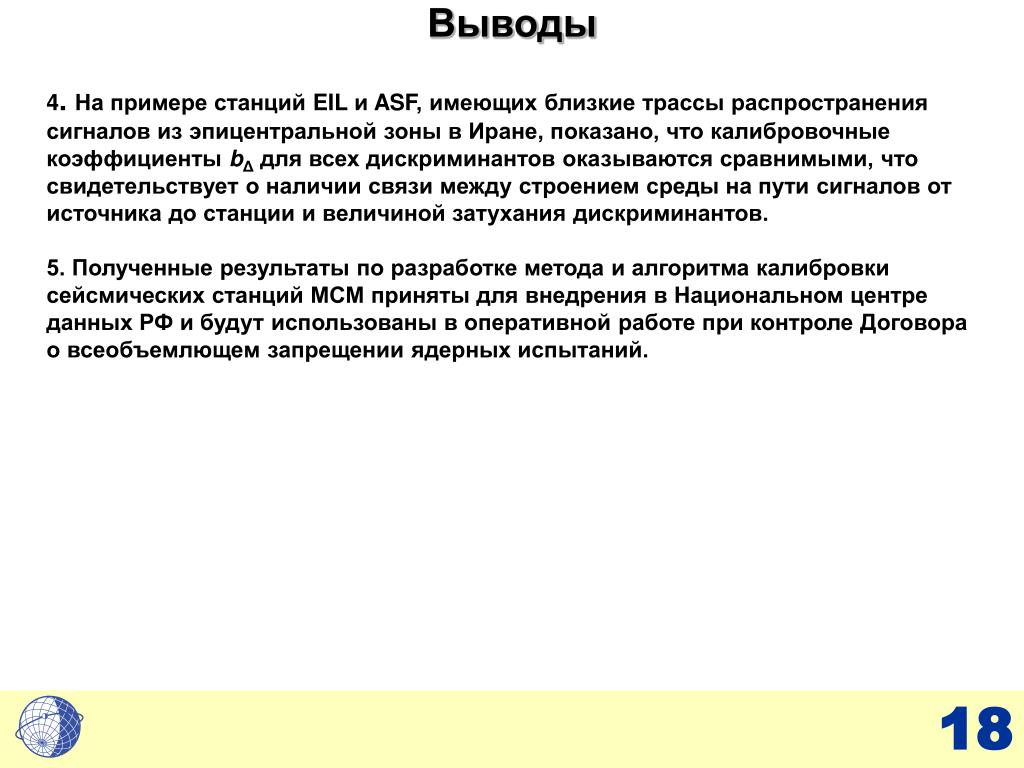

  18. Выводы 4. На примере станций EIL и ASF, имеющих близкие трассы распространения сигналов из эпицентральной зоны в Иране, показано, что калибровочные коэффициенты bΔ для всех дискриминантов оказываются сравнимыми, что свидетельствует о наличии связи между строением среды на пути сигналов от источника до станции и величиной затухания дискриминантов. 5. Полученные результаты по разработке метода и алгоритма калибровки сейсмических станций МСМ приняты для внедрения в Национальном центре данных РФ и будут использованы в оперативной работе при контроле Договора о всеобъемлющем запрещении ядерных испытаний.
