Обзор акционерного общества и описание производимых турбин

1. w ww. m avel. c z Обзор акционерного общества и описание производимых турбин 2013

2. Содержание Обзор акционерного общества Поворотно-лопастные турбины (Kaplan) PIT турбина Bulbтурбина Вертикальная турбина “Z” турбина “S” турбина Радиально-осевые турбины (Francis) Горизонтальная турбина Вертикальная турбина Ковшовые турбины (Pelton) Горизонтальная турбина Вертикальная турбина Микро турбины Диапазон использования турбин Контактные данные

3. Обзор акционерного общества

4. Mavelявляется чешско-американской инженерной и производственной компанией, которая специализируется на турбинах, соответствующем оборудовании и технологиях для гидроэлектростанций от 30kW до 30 MW. Mavelявляется компанией с глобальным диапазономи комплектной производственной серией (Kaplan, FrancisиPelton), которая специализируется исключительно на малых гидроэлектростанциях.

5. История 1990: Компания Mavelбыла основана какгидроинженерная компания в Праге 1993: Mavelарендовал производственную зону в городе Бенешов Mavelподписал Договор о продаже первой турбины 1997: Привлечение нового капитала благодаря новому американскоевропейскому сообществу 1998: Mavelвыкупил ČKD TurboTechnics, s.r.o. Был подписан Договор на продажу 100-й турбины Компания Mavelприобрела первый новый обрабатывающийвычислительный станок CNC 2001: Компания Mavelдостигла первой позиции по малымгидроэлектростанциям в центральной Европе 2002: Компания Mavelподписала Договор на продажу 200-й турбины 2005: Компания Mavelприобрела центральное учреждениев бенешовскомпромышленном комплексе 2007: Компания Mavelподписала Договор на продажу 300-й турбины 2010: Компания Mavelприобрелапятиосевой фрезерный станок 2012: Компания Mavelподписала Договор на продажу 400-й турбины 2013: Был установлен шестиосевой фрезерный станок Было завершено строительство нового крыла административногозданиякомпании

6. Компания Mavelна карте Прага – Бенешов – 60 км Прага – Райец – 220 км

7. Центр компании Mavel в г. Бенешов у Праги

8. Производственный цех в г. Бенешов

9. Офис компании Mavel в г. Бостон, США

10. Факты Основание компании: Сотрудники: Производственные объекты: Фирменных дизайнов: Поставленные/заказанные турбины: Проекты в процессе реализации: Диапазон проектов: От подписания до введения в эксплуатацию: Собственность 1990 210 Два 100+ 425+ 25 до 30 от 3 kW до 30 MW от 9 до 24 месяцев Частная/чешско-американская

11. Установка оборудования СТРАНЫ ГДЕ БЫЛО УСТАНОВЛЕНО ОБОРУДОВАНИЕ Армения, Австралия, Белоруссия, Болгария,Коста-рика, Чешская Республика, Демократическая республика Конго, Эстония, Финляндия, Индонезия, Италия, Япония, Южная Корея, Канада, Латвия, Литва, Новая Зеландия, Германия, Норвегия, Македония, Пакистан, Панама, Польша, Португалия, Австрия, Греция, Словакия, Словения, Испания, Швейцария, Турция, Уганда и США РЕЗЮМЕ 425+заказанных турбин 275+ установлено 375+ MW общая установленная мощность

12. Годовая установленная мощность в мире

13. Турбины Kaplan – Francis – Pelton – Микро от 3 kW до 30 MW

14. Турбины типа Kaplan Турбина типа Kaplan была изобретена в Чешской Республике в 1912 годуВиктором Капланом. В течение 100 летдизайн был принципиально усовершенствован и возникло несколько вариантов турбин типа Kaplan. Среди Kaplan турбин в производственную программу фирмы Mavelвходят “S”, Bulb, PIT и “Z”, с вертикальной или горизонтальной конфигурацией. В общем компанияMavel сосредоточила свой диапазон на мощностях от 3 kW до 30 MW и предлагает турбиныс диаметромрабочего колесаот 550 ммдо 4500 мм, с использованием от трех до шести рабочих лопастей с одинарной или двойной регулировкой. Эти турбины являются идеальными для речных регионов с низкими напорами в диапазоне от 1,5 до 35 метрови с оптимальными расходами турбины от 0,9 до 90 м3/с.

15. Турбина типа KaplanPIT Вид двух турбин Mavel PITсверху

16. МГЭС Lovosice, Чешская РеспубликаMavel PIT турбина Плотина у MГЭСLovosice Продольное сечение - MГЭС Lovosice

17. МГЭСDobrzen, ПольшаMavel PIT турбина Вид внутри и снаружи – МГЭС Dobrzen

18. МГЭСГродненская, Республика БеларусьMavel PIT турбина Продольное сечение – МГЭСГродненская Машинный зал – МГЭС Гродненская

19. Турбина типа KaplanBulb Продольное сечение Bulb турбины

20. МГЭСKarlukovo, Болгария Mavel Bulbтурбина Mavel Bulb турбина - МГЭС Karlukovo Продольное сечение – МГЭС Karlukovo

21. МГЭС Vääräkoski, Финляндия Mavel Bulb турбина Внутренний и внешний вид - MVE Vääräkoski

22. Вертикальная турбина типа Kaplan Чертеж вертикальной турбины Mavelтипа Kaplan

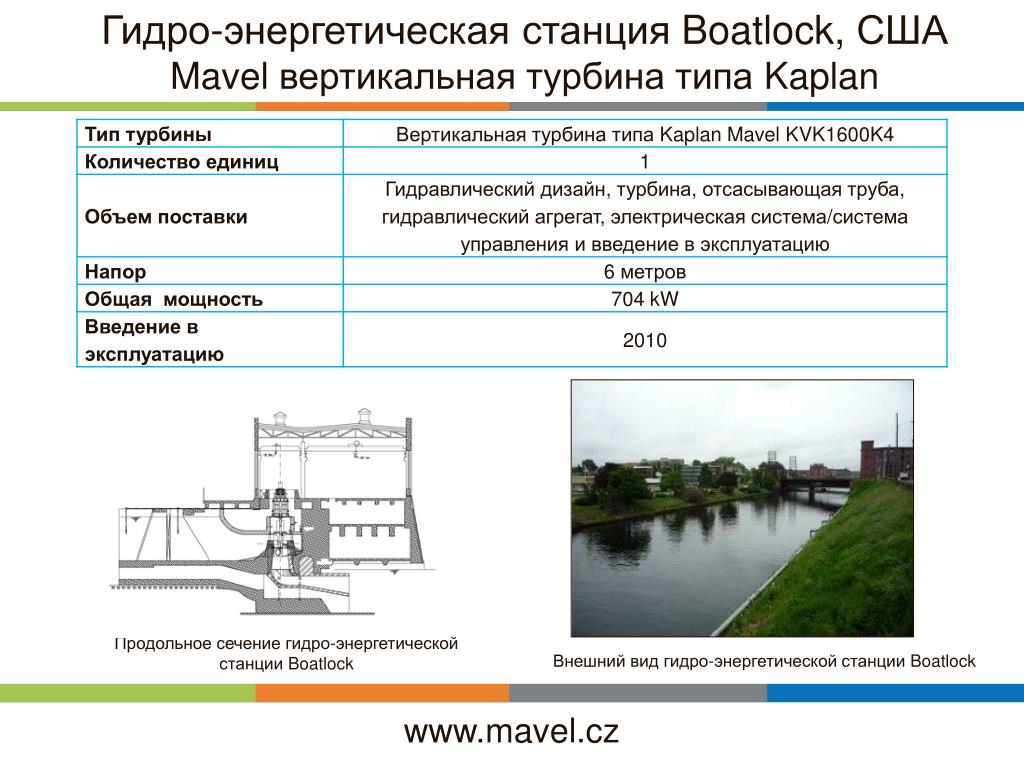

23. Гидро-энергетическаястанция Boatlock, СШАMavel вертикальная турбина типа Kaplan Продольное сечениегидро-энергетической станцииBoatlock Внешний вид гидро-энергетической станции Boatlock

24. МГЭС Infernos, ПортугалияВертикальная турбина Mavel типа Kaplan Вид внутри - МГЭС Infernos

25. МГЭСKuokkastenkoski, Финляндия вертикальная диагональная турбина Mavelтипа Kaplan Вертикальная турбина Mavel типа Kaplan План сверху - МГЭСKuokkastenkoski

26. “Z”турбина типа Kaplan Чертежи турбины - Mavel “Z” турбина

27. МГЭС Sagfossen, Норвегия Mavel “Z”турбина типа Kaplan Плотина Внутренний вид машинного зала

28. “S” турбина типа Kaplan Продольное сечение - Mavel “S” турбины

29. MГЭС Pakulu, ЛатвияMavel “S”турбина Продольное сечение - МГЭСPakulu Внутренний вид - МГЭС Pakulu

30. Mavel турбины типа Francis Турбина типа Francis была изобретена в штате Massachusetts в СШАв 1848 году, а в настоящее время этот тип гидротурбины используется чаще всего.Турбины типа Francis, производимые фирмойMavel, доступны с диаметром рабочего колеса от 400 мм до 2000 мми могут быть установлены в горизонтальной или вертикальной конфигурации.

31. МГЭСBugoye, Уганда Mavelгоризонтальная турбина типа Francis Продольное сечение -МГЭСBugoye

32. МГЭС Concepcion, Панама Mavel горизонтальная турбина типа Francis Внутренний вид - МГЭС Concepcion Продольное сечение - МГЭС Concepcion

33. МГЭСPedra e Othoni, ИталияMavelвертикальная турбинатипа Francis Продольное сечение - МГЭСPedra e Othoni

34. Mavelтурбинытипа Pelton Турбина типа Pelton была изобретена около1800 года в Калифорниив период золотой лихорадки. Турбины типа Pelton, производимые фирмой Mavel,имеются в распоряжении с диаметрами колес от 300 до 2000 мм. Данные активные турбины могут использоваться в вертикальной или горизонтальной конфигурации и иметь от одного до шести сопел. Использование большего количества сопел может обеспечить в 2-6 раз большую мощность для данного диаметра рабочего колеса.

35. МГЭСUpperClowhom, Британская КолумбияMavelвертикальная турбинатипа Pelton Mavel вертикальная турбина типа Pelton Продольное сечение– МГЭС Upper Clowhom

36. МГЭСYeghesis, АрменияMavelвертикальная турбина типа Pelton План сверху - МГЭС Yeghesis Внутренний вид - МГЭС Yeghesis

37. МГЭСArmamar, ПортугалияMavelгоризонтальная турбина типаPelton Продольное сеченияМГЭС Armamar

38. Mavel Mикро турбины Микротурбины производимые фирмой Mavelu (MT) идеальны для низких напоровот 2 до 6 метровс расходомот0,15 до 5 м3/с,с мощностью турбиныдо 180 kW. У Микротурбин нет необходимости в постройке машинного залаи они продаются как единый комплект поставки турбины, генератора, подвода,отсасывающей трубы, электрической системы и системы управления.Эти пакеты просты с точки зрения установки и эффективны с точки зрения затрат.

39. Микро MГЭСOlawa, ПольшаMavel MT10 турбина Вид снаружи - МГЭС Olawa

40. МикроМГЭСKyoto, ЯпонияMavel MT5 турбина Вид снаружи - MГЭС Kyoto Город Kyoto решил установить турбину на историческоммосте Togetsukyo для освещения моста и близлежащего склона. Целью было стать символом заинтересованности города Kyoto в зеленой энергии.

41. Диапазон использования турбин

42. Контактные данные Америка 121 Mount Vernon Street Boston, MA 02108 USA тел.: 1 617 242 2204 факс: 1 617 242 2205 americas@mavel.cz Чешская Республика Jana Nohy 1237 256 01 Benešov Czech Republic тел.: 420 317 728 483 факс: 420 317 727 255 info@mavel.cz
