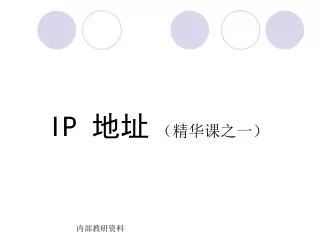

  1. IP 地址（精华课之一） 内部教研资料　

  2. Post Office Post Office Post Office Post Office Name Name Name Address Address Address The Communication Process Name Address 内部教研资料　

  3. 一，IP 地址分类 • IP 地址 • IP 地址分类 内部教研资料　

  4. IP 地址 192.168.1.100 IP 地址 192.168.2.100 192.168.3.100 192.168.1.0 192.168.2.0 192.168.3.0 Network ID 192.168.1.100 192.168.2.101 Host ID 内部教研资料　

  5. IP 地址分类 A 类 网络 ID 主机 ID B 类 网络 ID 主机 ID C 类 网络 ID 主机 ID w x y z 内部教研资料　

  6. 思考一： • 如何确定IP地址在同一子网内或不在同一子网内？也就是说，可以相互在局域网内打联机游戏？ • 例1：192.168.8.252/24与192.168.1.251/24能否通讯？ • 例2： 10.217.123.7/10与10.218.102.31/10能否通讯？ • 不在同一子网内的IP，如何通讯？ • （通过路由器可以将不同网段的计算机联结起来。） 内部教研资料　

  7. 思考二： • 为什么要划分子网？ • 借用部分主机地址,来划分多个不同网段的子网。 内部教研资料　

  8. 将网络分成子网 • 子网 • 子网掩码 • 子网掩码的分配规律 • CIDR 标记法 • 本地IP和远程IP 内部教研资料　

  9. IP 地址 10 . 217 . 123 . 7 00001010 11011001 01111011 00000111 子网掩码 255 . 255 . 240 . 0 11111111 11111111 11110000 00000000 子网掩码 1的数量 8 + 8 + 4 + 0 = 20 CIDR表示的 IP地址 10.217.123.7/20 CIDR 标记法 内部教研资料　

  10. CIDR 标记法 • 也称网络前缀标记法。 • IP：10.217.123.7/20 • 表示：其子网掩码有20个连续的1，用来确定网络ID；余下的必须是0，用来确定主机ID。 内部教研资料　

  11. Hub Hub 子网 内部教研资料　

  12. IP 地址 IP Address IP 地址 Subnet Mask 10.50.100. 10.50. 10. 100.200 50.100.200 200 255.255. 0.0 子网 掩码 子网 掩码 Subnet Mask 255.255.255. 255.255. 255. 0.0.0 0 0.0 IP Address 192.168. Network ID 网络 ID 网络 ID 192.168. 2.200 10.50.100. 10.50. 10. 0 0.0.0 0.0 Network ID Host ID 子网掩码 内部教研资料　

  13. 子网掩码的分配规律： • 1，最大值1跟最小值0。 • 2，连续的1确定网络ID。 • 3，连续的0确定主机ID。 内部教研资料　

  14. 二进制表示 十进制表示 11111111 w x y z 11111110 10 . 217 . 123 . 7 11111100 Network ID Host ID 11111000 1 1 1 1 1 1 1 1 1 1 1 1 0 0 1 1 1 0 1 0 1 1 0 0 1 1 1 1 1 0 0 1 11110000 11100000 11000000 255 . 255 . 255 . 0 10000000 00000000 子网掩码比特 内部教研资料　

  15. 二进制表示 十进制表示 11111111 255 w x y z 11111110 254 10 . 217 . 123 . 7 11111100 252 Network ID Host ID 11111000 248 1 1 1 1 1 1 1 1 1 1 1 0 1 0 1 1 1 0 0 1 1 0 1 1 0 1 1 0 1 1 0 1 11110000 240 11100000 224 11000000 192 255 . 255 . 255 . 0 10000000 128 00000000 0 子网掩码比特 内部教研资料　

  16. 计算机网络ID • 1，计算IP地址的二进制值。 • 2，计算子网掩码的二进制值。 • 3，由二进制的与运算计算机网络ID的二进制值。 • 4，将网络ID的二进制转为十进制。 • 5，按以上方法计算另一个IP的网络ID十进制 • 6，并判断这两个IP地址是否在同一网段内。 内部教研资料　

  17. 计算机网络ID 用CIDR 表示的 IP地址 : 10.217.123.7/20 IP 地址 10 . 217 . 123 . 7 00001010 11011001 01111011 00000111 子网掩码 255 . 255 . 240 . 0 11111111 11111111 11110000 00000000 网络 ID 00001010 11011001 01110000 00000000 CIDR表示的 网络ID 10.217.112.0/20 内部教研资料　

  18. 思考二： • 网络ID有什么用？ • 网络ID不一样应该怎么办？ • 例2： 10.217.123.7/10与10.218.102.31/10能否通讯？ 内部教研资料　

  19. 例 1 例 2 1 1 2 2 本地主机 远程主机 A A D D 192.168.1.100 192.168.1.100 192.168.2.100 子网 掩码 子网 掩码 255.255.0.0 255.255.255.0 B B E E 192.168.2.100 路由器 陆游器 C C F F 确定本地主机和远程主机 内部教研资料　

  20. IP地址分配原则 网络 ID 中第一个数不能是 127 主机 ID 不能都是 255 主机 ID 不能都是 0 主机 ID 对于本地网络 ID 来说是唯一 内部教研资料　

  21. 子网掩码的分配规律： • 1，最大值1跟最小值0。 • 2，连续的1确定网络ID。 • 3，连续的0确定主机ID。 • 4, 子网掩码可定制; 内部教研资料　

  22. 小结： • IP 地址分类 • 网络中子网划分 • 规划 IP 地址 • 分配 TCP/IP 地址 内部教研资料　

  23. 网络配置实例： • 要求一：要求IP为192.168.0.1的主机能PING通IP为192.168.1.2的主机。 • 要求二：在192.168.0.0的网段内有一文件资料，如何才能在192.168.1.1端访问到？ • 要求三：将局域网192.168.0.0联入互联网。（课外作业） 内部教研资料　
