磁悬浮离心式鼓风机

1. 磁悬浮离心式鼓风机 南京磁谷科技有限公司

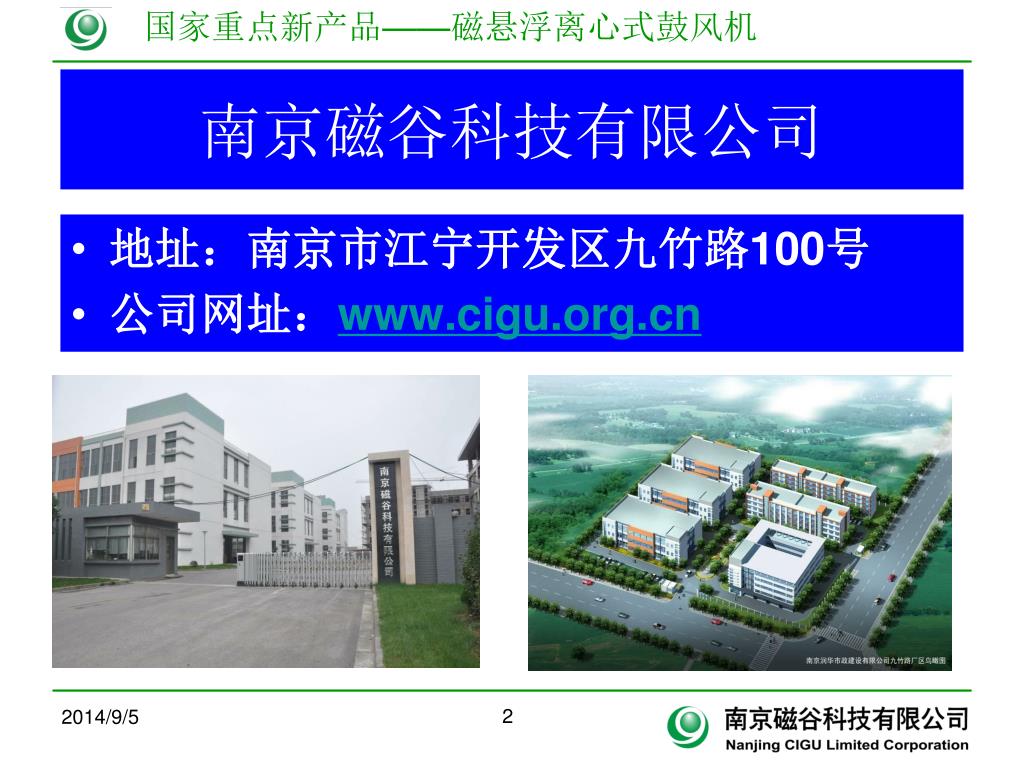

2. 南京磁谷科技有限公司 • 地址：南京市江宁开发区九竹路100号 • 公司网址：www.cigu.org.cn

3. 南京磁谷科技有限公司 • 首席科学家： 徐龙祥教授 • 技术依托单位：南京航空航天大学 • 推广合作单位：国家城市污水处理及资源 化工程技术研究中心

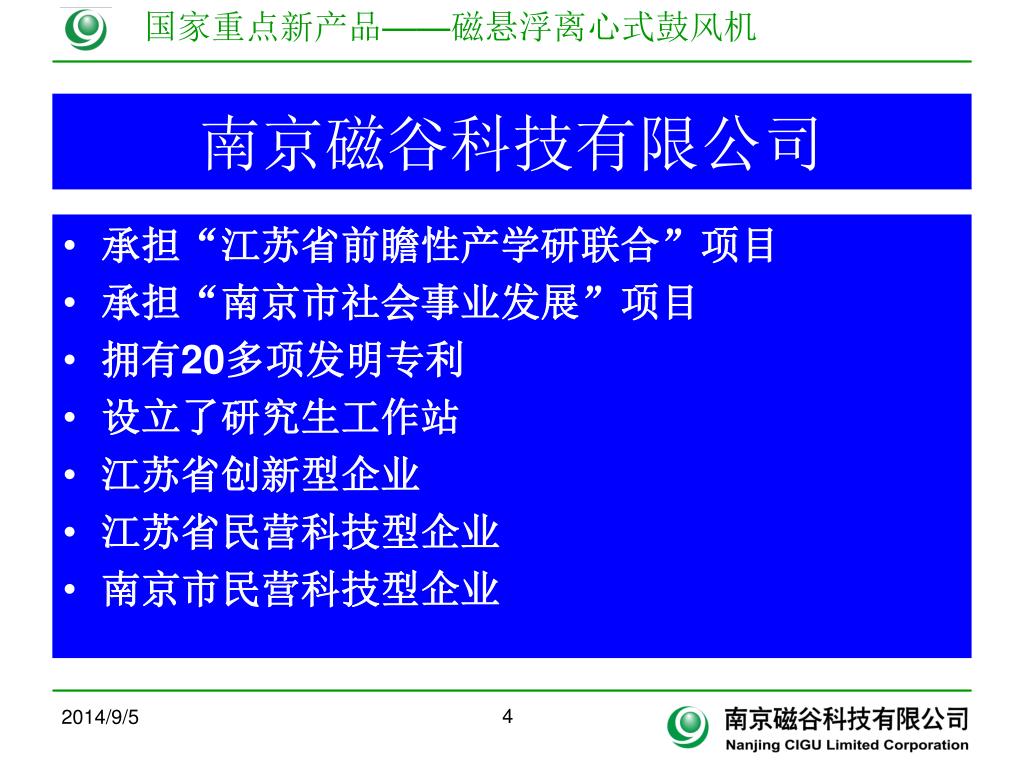

4. 南京磁谷科技有限公司 • 承担“江苏省前瞻性产学研联合”项目 • 承担“南京市社会事业发展”项目 • 拥有20多项发明专利 • 设立了研究生工作站 • 江苏省创新型企业 • 江苏省民营科技型企业 • 南京市民营科技型企业

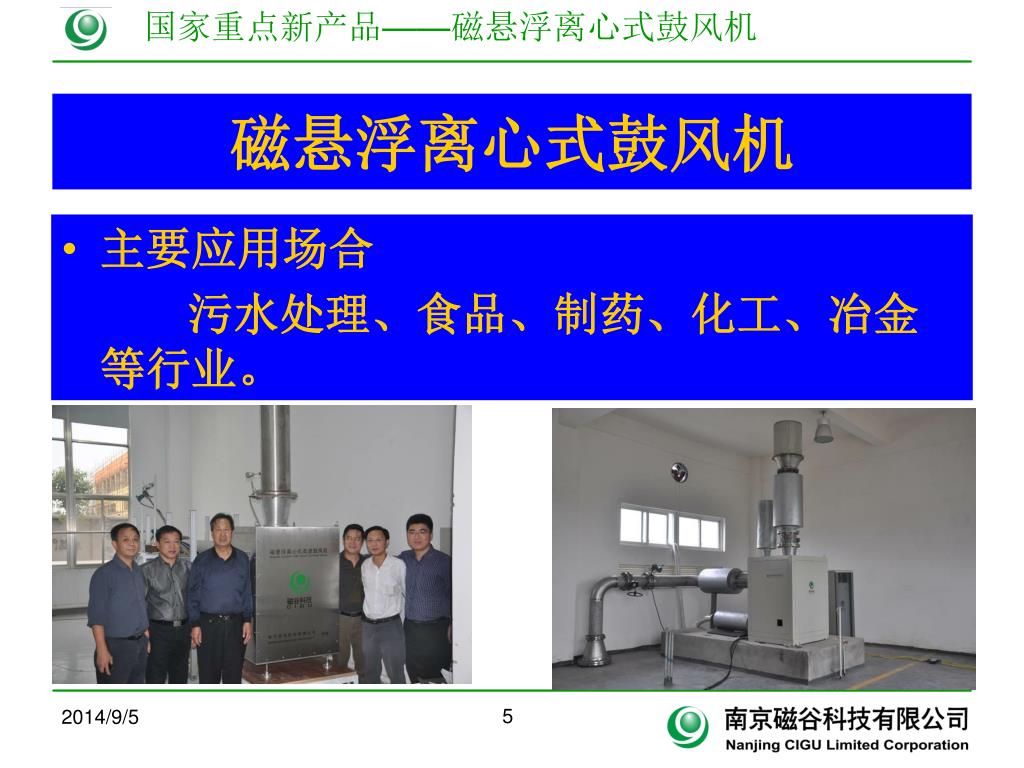

5. 磁悬浮离心式鼓风机 • 主要应用场合 污水处理、食品、制药、化工、冶金等行业。

6. 南京磁谷科技有限公司研制成功首台国产磁悬浮离心鼓风机并成功运行！南京磁谷科技有限公司研制成功首台国产磁悬浮离心鼓风机并成功运行！

7. 国家重点新产品 • 江苏省自主创新产品 • （政府优先采购）

8. 我国目前污水处理行业能耗现状 • 工艺落后 • 设备陈旧，档次低 • 高能耗 运行成本 总电耗 60% 鼓风机电耗60%

9. 污水处理用鼓风机 多级离心鼓风机 齿轮增速单级离心鼓风机 罗茨鼓风机

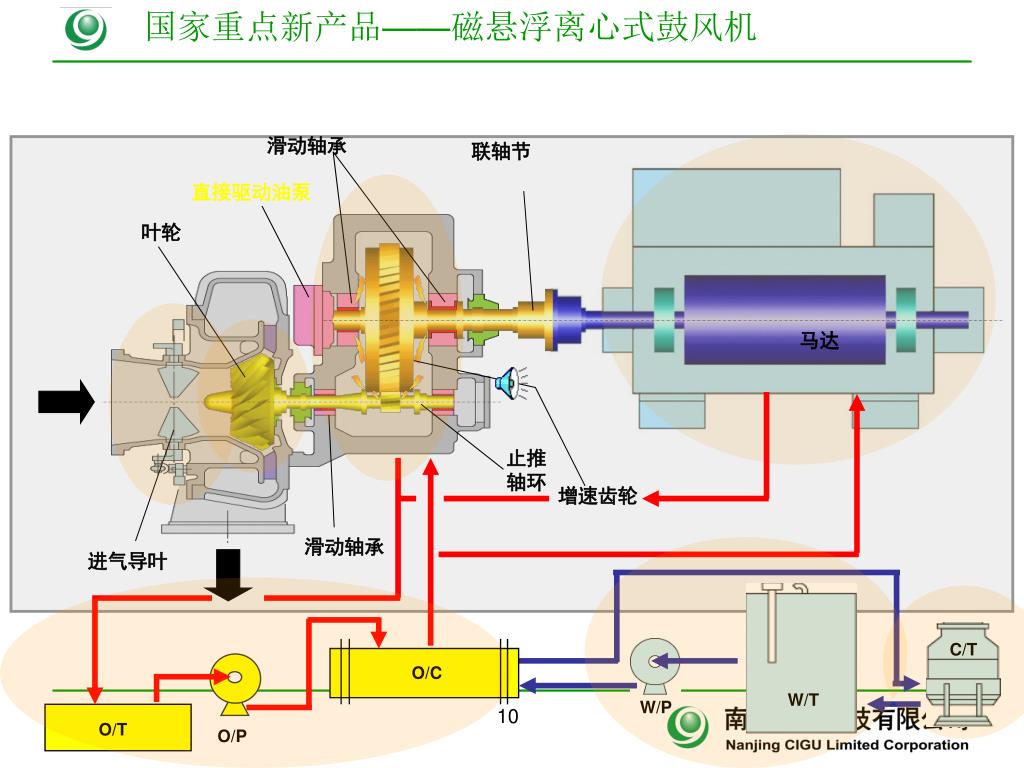

10. O/C 滑动轴承 联轴节 直接驱动油泵 叶轮 马达 止推 轴环 增速齿轮 滑动轴承 进气导叶 C/T W/T W/P O/T O/P

11. 传统齿轮增速鼓风机与磁悬浮鼓风机的结构比较传统齿轮增速鼓风机与磁悬浮鼓风机的结构比较

12. 核心关键技术 • 高速离心叶轮 • 大功率高速同步永磁电机 • 磁悬浮轴承 • 高速专用变频器

13. 磁悬浮离心式鼓风机 • 主要技术参数 • 供电电压：380v • 电机功率：75Kw • 电机转速：32000-40000转/分钟 • 风机流量：20m3、40m3、60m3、80m3、100m3（每分钟） • 风机压力：0.065Mpa(6.5m水柱）

14. 磁悬浮离心式鼓风机 • 与罗茨鼓风机比 • 节能35%-40% • 年节约电量 • 75kw✕24小时 ✕360天 ✕40% =25.9万度电

15. 与多级离心风机相比 比较项 多级离心风机 磁悬浮鼓风机 轴承类型 润滑油轴承 磁悬浮轴承 工作机效率 60%左右 80%以上 启动 冲电流大 软启动，无冲击电流 风量控制 机械控制 变频器控制风机转速 润滑油循环系统 需要 无需 变频技术 不采用 采用 维护 频繁 每三年维护变频器

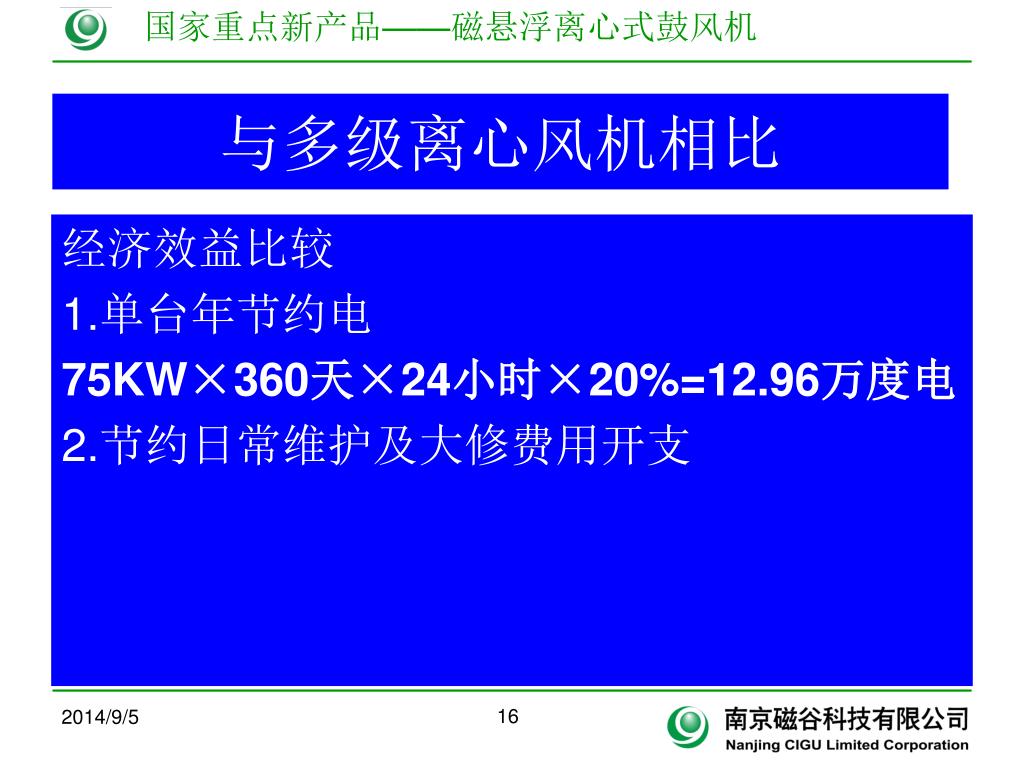

16. 与多级离心风机相比 经济效益比较 1.单台年节约电 75KW×360天×24小时×20%=12.96万度电 2.节约日常维护及大修费用开支

17. 按功率为75kW的电机计算 图1，需要1套增速箱、2套联轴器、5套机械轴承（滑动轴承或滚动轴承） 传动系统平均消耗的功率高达10.1kW，能量损耗约13.5% 图2，“直驱式结构”只需要一套磁悬浮轴承 。 磁悬浮轴承的平均功耗只有1kW（与电机功率几乎无关） 能量损耗1.3% 。 相比图1节电：13.5%-1.3%=12.2%

18. 磁悬浮鼓风机 节能12％，效率高 无摩擦损失 低振动、低噪音 做到无油 体积小便于安装 节省制造材料80% 免维护 性价比好 机械增速鼓风机 机械损耗大 机械振动大、高噪音 必须机械润滑冷却 体积庞大不便安装 制造材料消耗大 必须定期维护 性价比差 传统机械增速鼓风机和磁悬浮鼓风机的比较

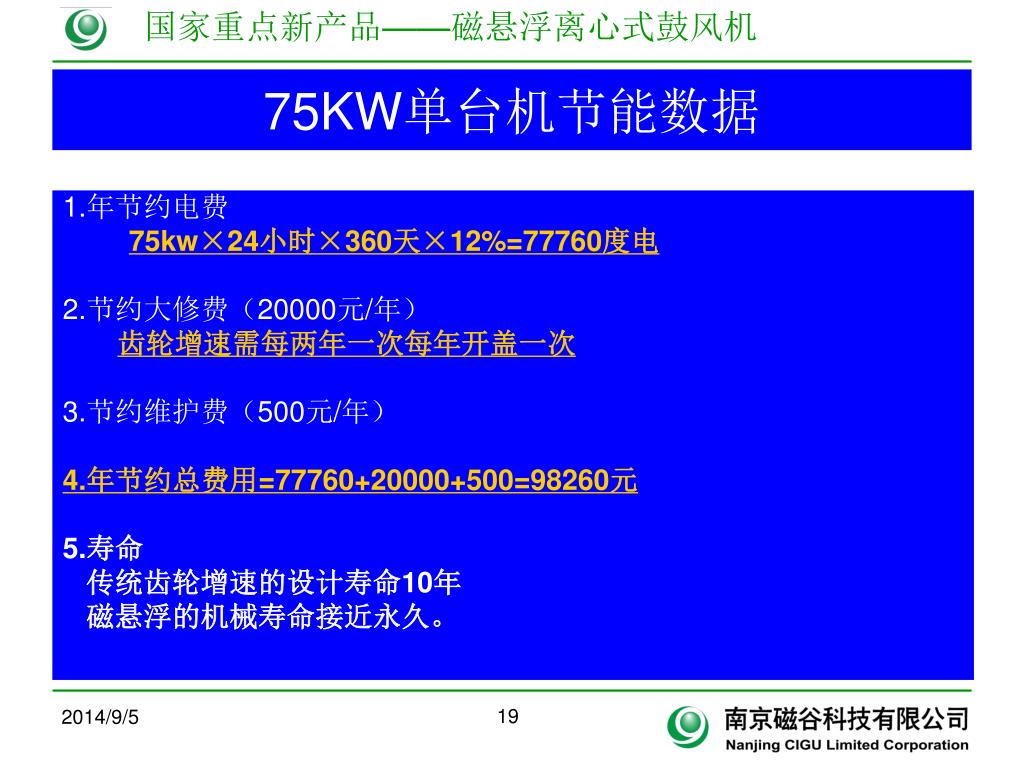

19. 75KW单台机节能数据 1.年节约电费 75kw×24小时×360天×12%=77760度电 2.节约大修费（20000元/年） 齿轮增速需每两年一次每年开盖一次 3.节约维护费（500元/年） 4.年节约总费用=77760+20000+500=98260元 5.寿命 传统齿轮增速的设计寿命10年 磁悬浮的机械寿命接近永久。

20. 感谢您对环保事业的支持！感谢您对国产产品的支持！感谢各位领导对磁谷的支持！感谢您对环保事业的支持！感谢您对国产产品的支持！感谢各位领导对磁谷的支持！
