  1. Introduction to Verdi Prepared by Abel Hu

  2. Outline • Overview • Design Constraint • nTracd • nSchema • nWave • Watch Waveform

  3. Overview - Introduction • Verdi 是NOVAS Software, Inc(思源科技)發展的HDL Debug & Analysis tool。 • 最強大的功能是在於能夠在HDL source code、schematic diagram、waveform、state bubble diagram之間,即時做trace,協助工程師debug。

  4. Overview – Technology Support Verdi's unique architecture features powerful compilers, interfaces, databases, analysis engines and visualization tools in an integrated system for complete debugging. Figure: Verdi Technology Overview

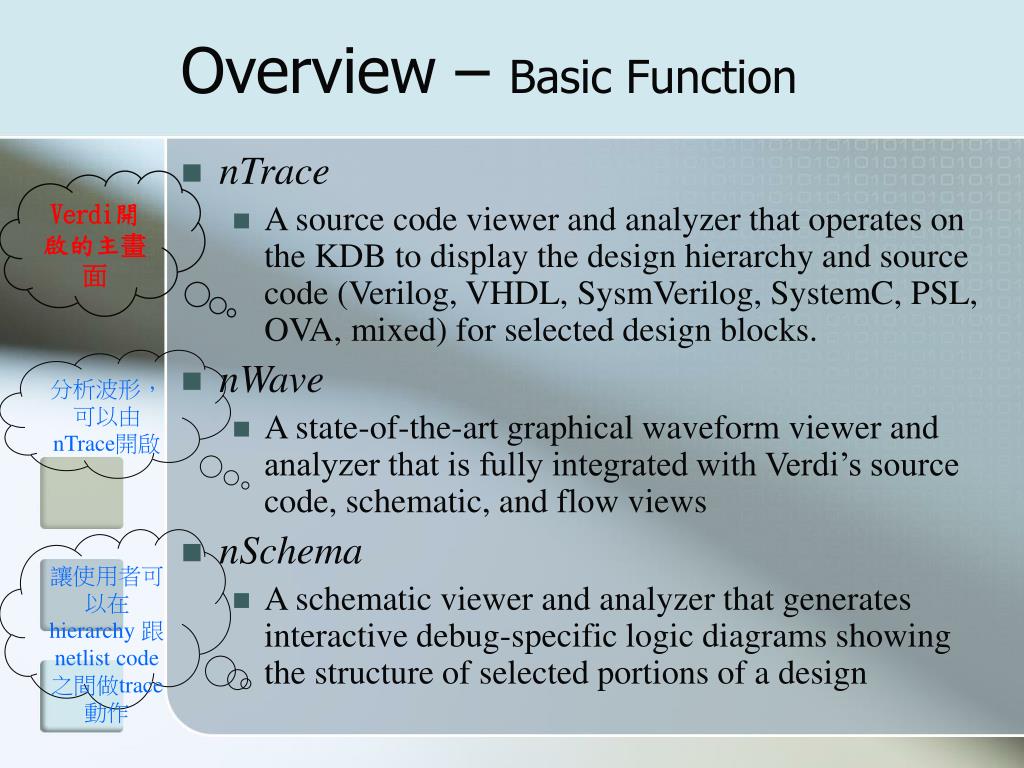

  5. Overview – Basic Function • nTrace • A source code viewer and analyzer that operates on the KDB to display the design hierarchy and source code (Verilog, VHDL, SysmVerilog, SystemC, PSL, OVA, mixed) for selected design blocks. • nWave • A state-of-the-art graphical waveform viewer and analyzer that is fully integrated with Verdi’s source code, schematic, and flow views • nSchema • A schematic viewer and analyzer that generates interactive debug-specific logic diagrams showing the structure of selected portions of a design Verdi開啟的主畫面 分析波形,可以由nTrace開啟 讓使用者可以在hierarchy 跟 netlist code 之間做trace動作

  6. Overview – Flow Chat • Verdi本身並沒有模擬器(Simulator),必須連結外部模擬器(ex: Verilog_XL , Modelsim and so on..)來產生FSDB file

  7. Outline • Overview • Design Constraint • nTrace • nSchema • nWave • Watch Waveform

  8. nTrace • nTrace: 提供使用者在Hierarchical Brower、Netlist code window中做trace之功能 • 啟動 Verdi : 在terminal中鍵入 verdi & • Import Files and generate FSDB file • 此時在工作目錄底下有自動新增verdilog 目錄 Verdi開啟的主畫面

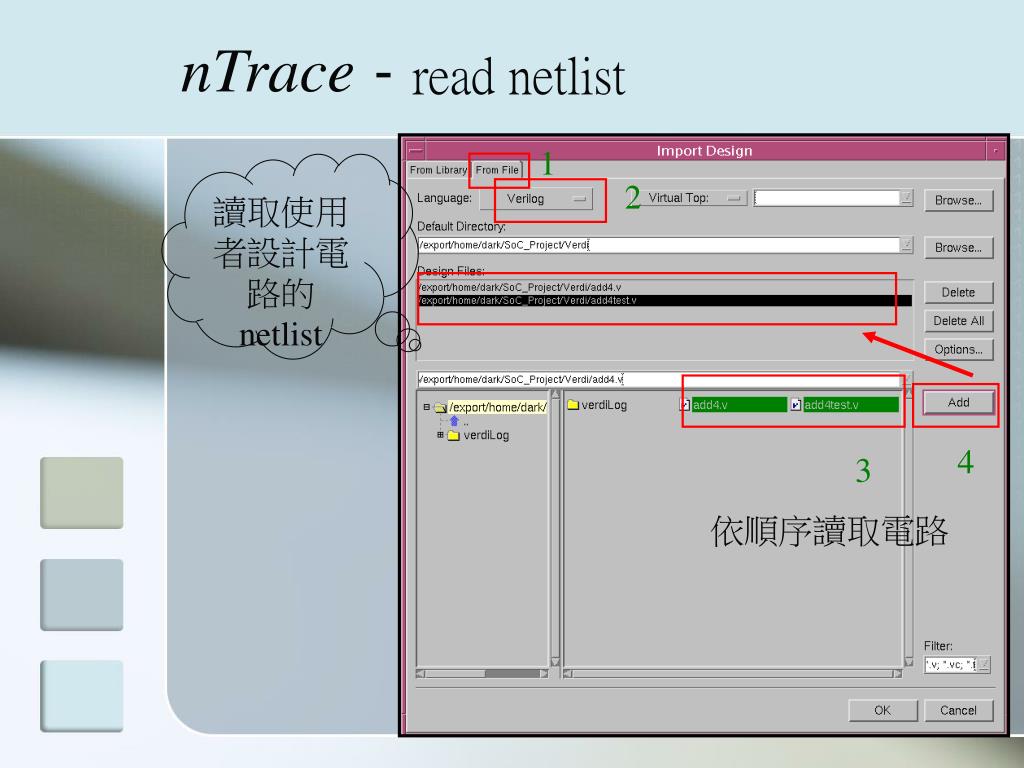

  9. nTrace-read netlist 1 讀取使用者設計電路的netlist 2 4 3 依順序讀取電路

  10. nTrace – Toolbar Icons Figure: Temporal Flow View Toolbar Figure: Trace Driver and Trace Load Icons in nTrace Window

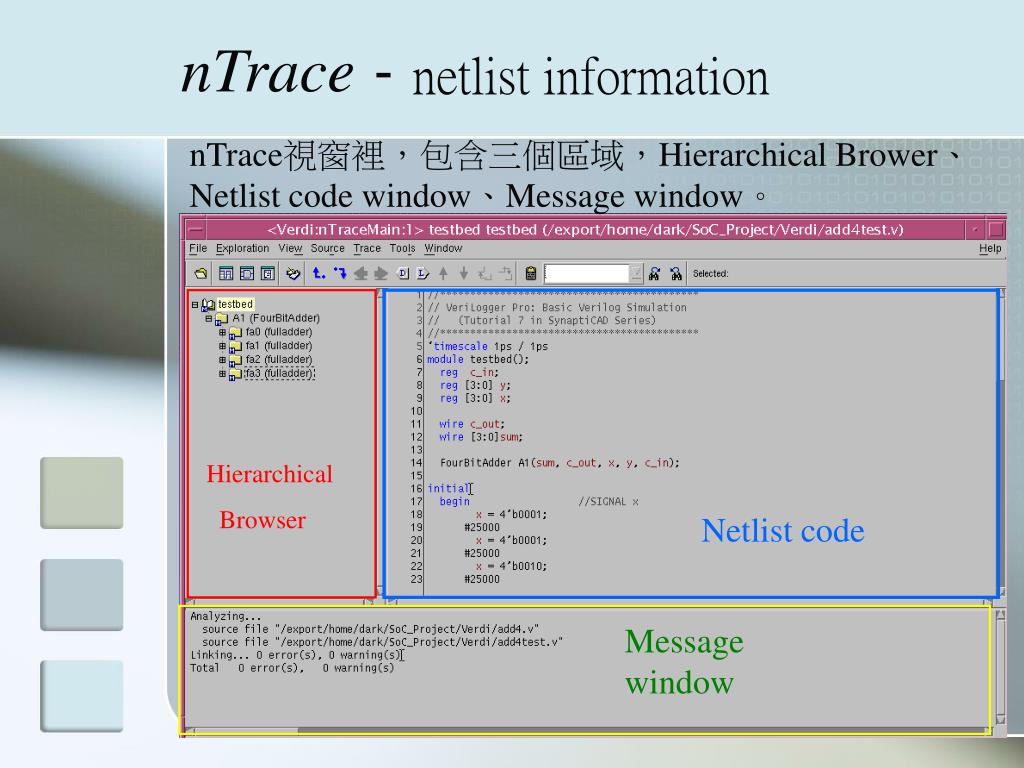

  11. nTrace-netlist information nTrace視窗裡,包含三個區域,Hierarchical Brower、Netlist code window、Message window。 Hierarchical Browser Netlist code Message window

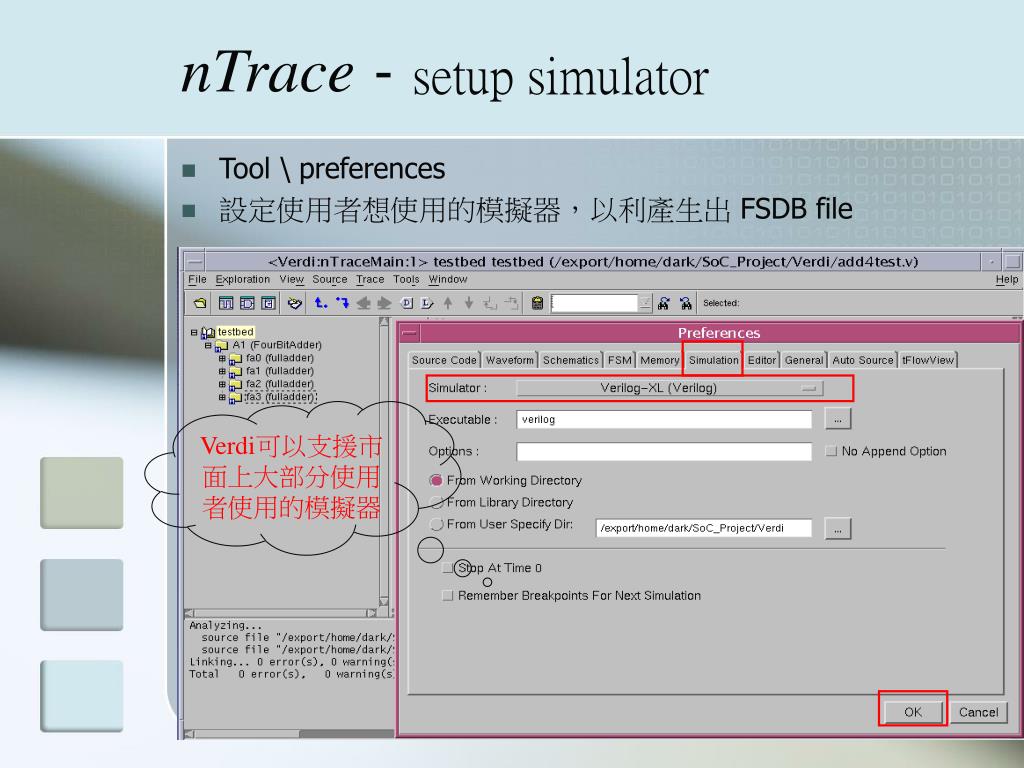

  12. nTrace-setup simulator • Tool \ preferences • 設定使用者想使用的模擬器,以利產生出 FSDB file Verdi可以支援市面上大部分使用者使用的模擬器

  13. nTrace-active simulator • 路徑:Tools \ Interactive Mode 確認之後即可啟動Simulator

  14. nTrace– Function instruction • Click on the Run/Continueicon to start Verilog simulator. • Click on the Stopicon to stop your simulator while it is running. • You can have the simulator run to some time by entering time value in the Timetext field. • Use Simulation -> Resetto reset simulator. • Use Simulation -> Finishto finish simulation. • Use Simulation -> Kill Simulator Processto kill the simulator process.

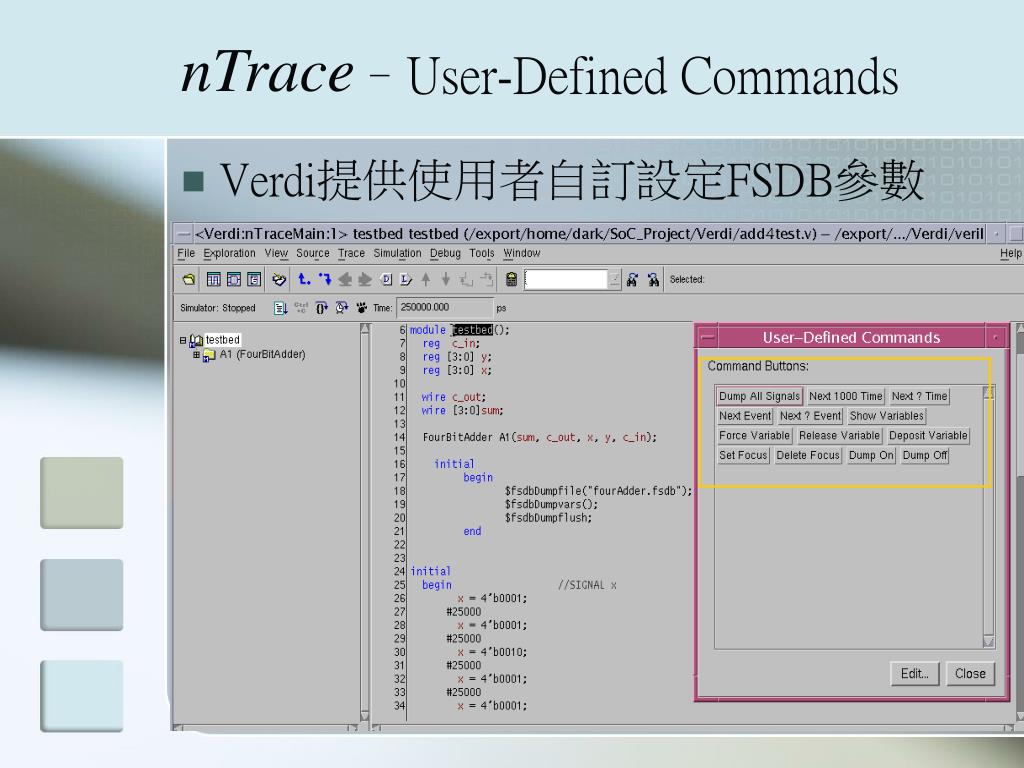

  15. nTrace–User-Defined Commands • Verdi提供使用者自訂設定FSDB參數

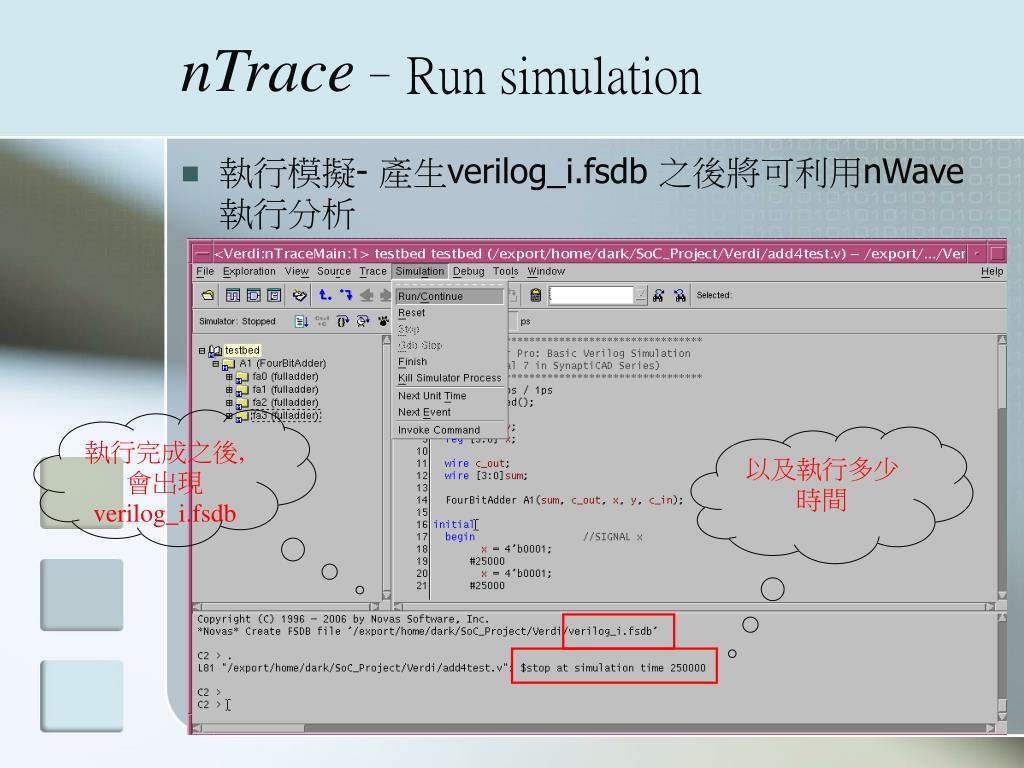

  16. nTrace–Run simulation • 執行模擬- 產生verilog_i.fsdb 之後將可利用nWave執行分析 執行完成之後,會出現verilog_i.fsdb 以及執行多少時間

  17. Outline • Overview • Design Constraint • nTrace • nSchema • nWave • Watch Waveform

  18. nSchema • nSchema – 提供使用者可以在hierarchy browser 與netlist code之間做trace的動作 以下為例: 介紹trace的順序 Step1: 點擊’+’,可以展開成四個full adder

  19. nSchema– trace (1/6) • Step2 : 點擊Hierarchy內的資訊,可以對應到netlist裡對應之module • 點擊兩下 fa2 可以自動追蹤至 line:8 (Module)的地方,如下頁所示 此兩步驟可以讓使用者所設計電路中做trace動作

  20. nSchema– trace (2/6) • 藉由追蹤的方法可以輕易了解電路之間的關係,方便使用者debug

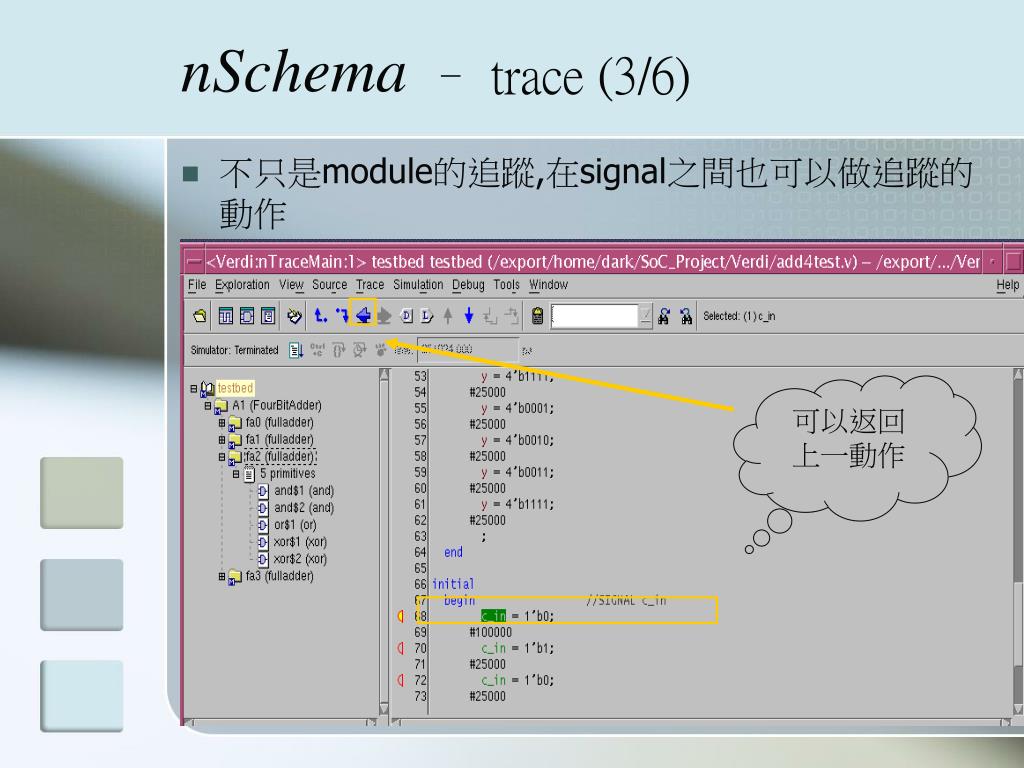

  21. nSchema– trace (3/6) • 不只是module的追蹤,在signal之間也可以做追蹤的動作 可以返回上一動作

  22. nSchema– trace (4/6) • Trace \ Load 則可用來追蹤該訊號的所有"loads" 用Show Next 來查看所有的drive loads

  23. nSchema– trace (5/6) • 雙擊工具列上New Schematic icon • 下圖是把A1 放進New Schematic icon的圖示

  24. nSchema– trace (6/6) • 點擊圖示中的fa2 兩下,可以顯示如下圖之電路連接圖,更進一步清楚netlist 連結情況

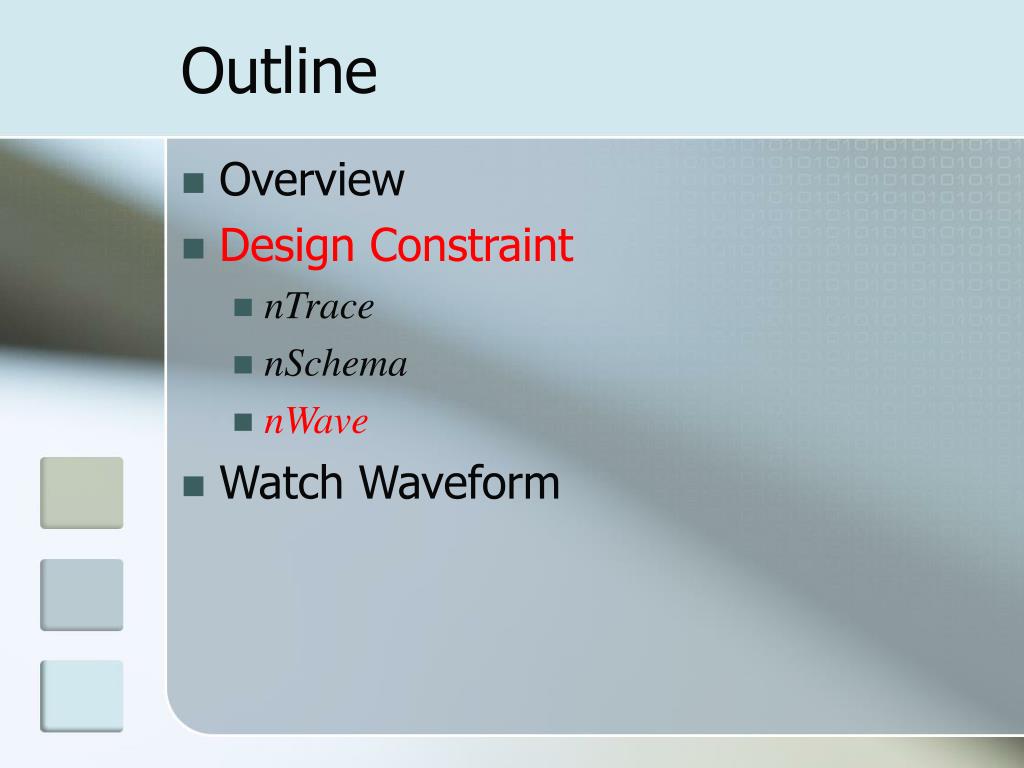

  25. Outline • Overview • Design Constraint • nTrace • nSchema • nWave • Watch Waveform

  26. nWave • nWave – 由Verdi 提供使用者觀看波形之工具,由於Verdi是使用FSDB( fast signal database),當使用者提供電路之netlist與 test pattern 時 ,Verdi會dump FSDB file , 提供給 nWave 做為分析波形使用 Figure: Example nWave Window

  27. nWave – read *.fsdb file • 按(nTrace)工具列的 (New Waveform icon) • 讀取verilog_i.fadb file

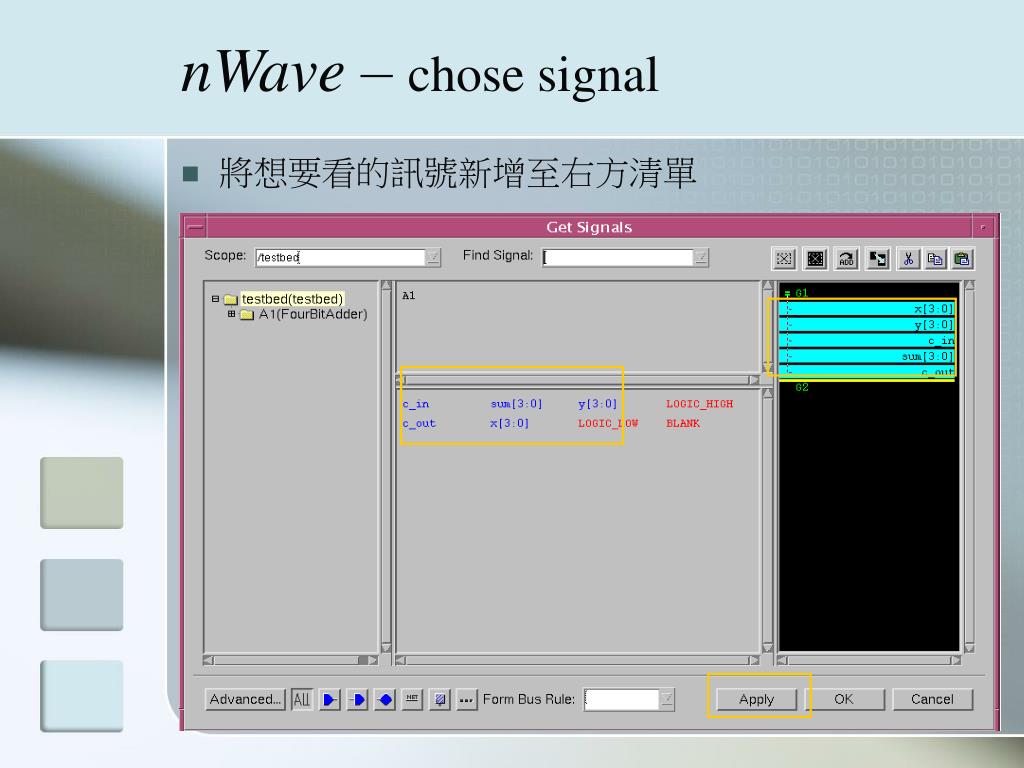

  28. nWave – chose signal • 將想要看的訊號新增至右方清單

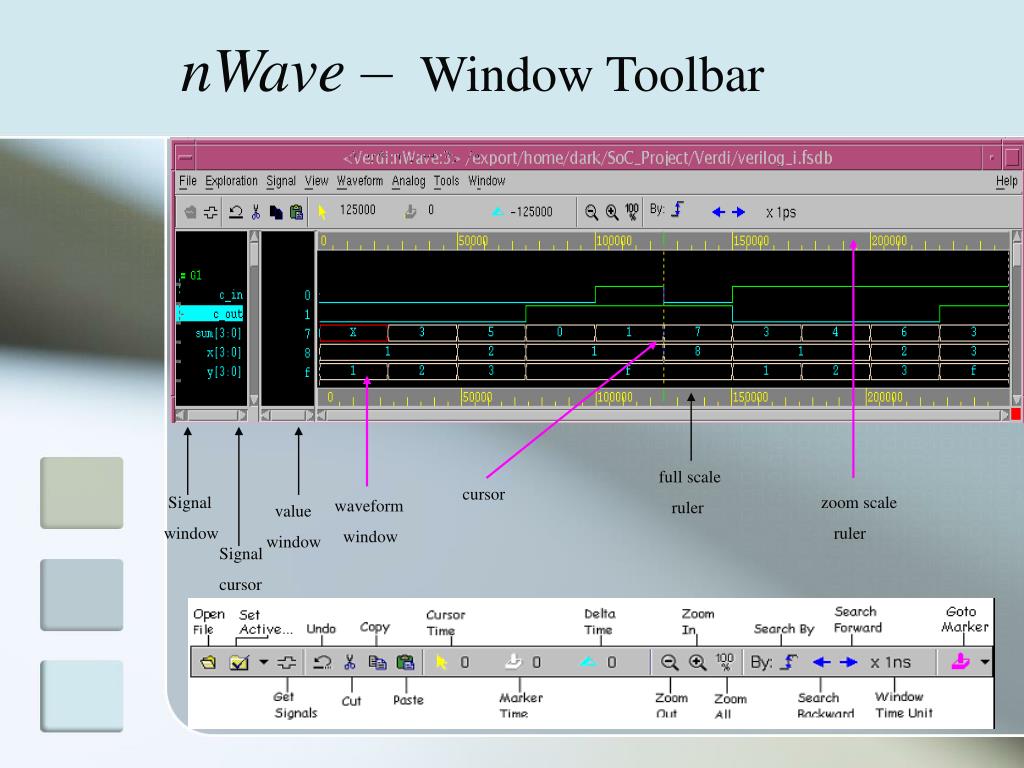

  29. nWave – Window Toolbar full scale ruler waveform window cursor Signal window zoom scale ruler value window Signal cursor

  30. nWave – display wave information • 下圖為four adder之波型圖 • 如果看不到波形,再執行一次 Simulation / Run/Continue

  31. nWave - link nTrace • 啟動Active Annotation功能:(nTrace) Source \ Active Annotation • 在nWave點擊想觀察訊號之觸發情況

  32. nWave –link nTrace • 從Hierarchy browser雙擊fa2(FullAdder),按 Search Forward icon,看看在nTrace與nWave的變化

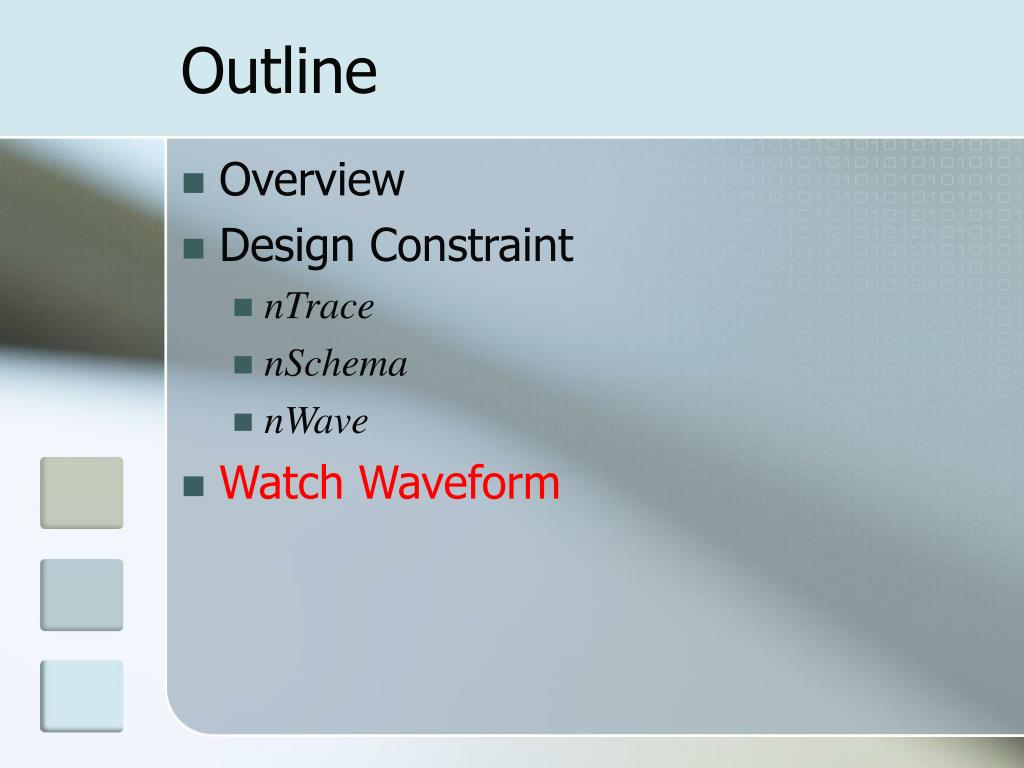

  33. Outline • Overview • Design Constraint • nTrace • nSchema • nWave • Watch Waveform

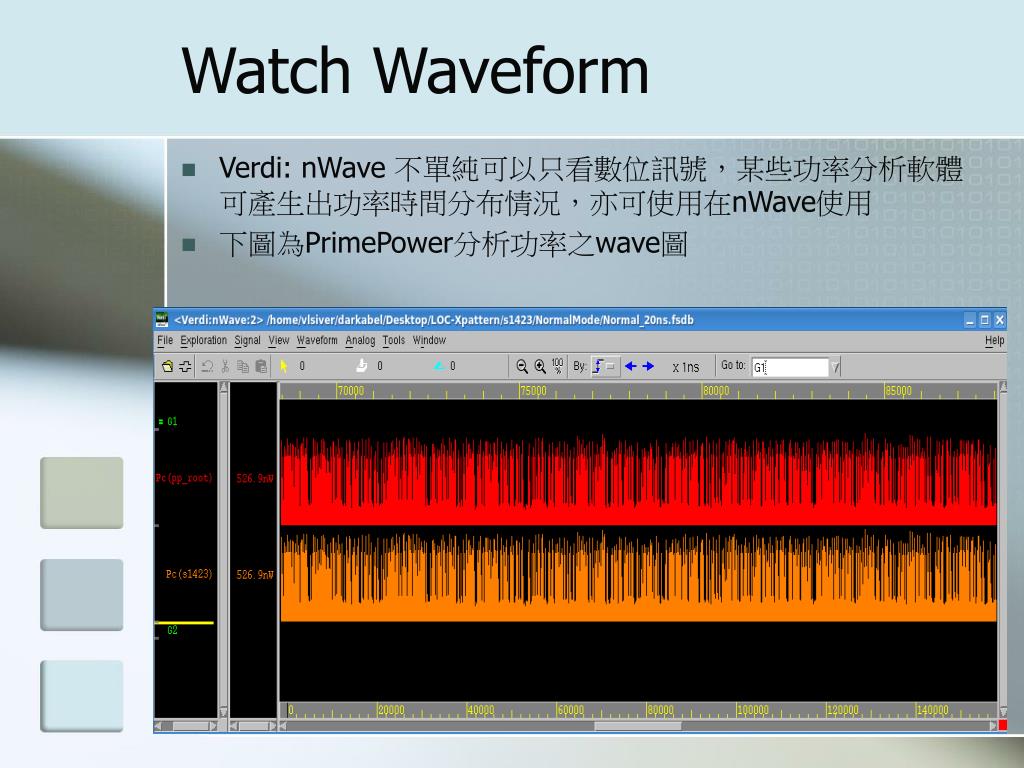

  34. Watch Waveform • Verdi: nWave 不單純可以只看數位訊號,某些功率分析軟體可產生出功率時間分布情況,亦可使用在nWave使用 • 下圖為PrimePower分析功率之wave圖

  35. Reference • Verdi User’s Guide and Tutorial • 陳獻文, “HDL Debugging with Debussy”, CIC Training Course ,July 2004.
