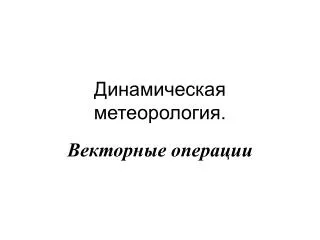

  1. Динамическая метеорология. Векторные операции

  2. Кто изобрел вектора? Мёбиус ввел в математику операции с направленными отрезками Гамильтон ввел слово вектор и определил скалярное и векторное произведение Гиббс ввел основные обозначенияА·В и АВ

  3. В автором первого русского учебника по векторному анализу был Н.Е.Кочин

  4. Чтобы понимать дальнейшее вспомни тригонометрию!

  5. Для чего нужны вектора?- 1 • Для сокращения записи уравнений

  6. Для чего нужны вектора?- 2 Вихрь в декартовых прямолинейных координатах Вихрь в ортогональных криволинейных координатах • Чтобы не зависеть от системы координат при записи фундаментальных законов и понятий

  7. Эти вектора и равенства с ними нужно знать и уметь употреблять Векторная запись формул и уравненийприменяется для краткости. Но для расчетов необходимо переходить к координатной записи. Следует уметь читать векторную запись и знать правила перехода к координатной!

  8. Вектор это величина, которая характеризуется не только размерами, но и направлением. Обозначаем жирными прописными буквами! • Вектора – это реальные объекты, их можно складывать (по правилу параллелограмма) • Примеры векторов: перемещение r, скоростьv, ускорениеa, силаf • Обозначения: Скорость V={u,v,w}={u1, u2, u3}= ui(i=1,2,3)

  9. НЕ все есть ВЕКТОР!

  10. Если хочешь быть вектором, то складывайся по правилу параллелограмма • Контрпример 1: Скаляры: длина -l, масса -m, температура-t. Объединив их в одно множество {l,m,t} получим формальный , а не реальный вектор не получить! Почему? • Контрпример 2: Набор {T,P,e} – не вектор, т.к. компоненты а) зависимы и б) не характеризуют единый геометрический объект

  11. Операции с векторами осуществимы практически, так же, как и в случае скаляров. Пример: Сложение и вычитание • Сумма векторов – вектор, который имеет начало в начале первого и конец в конце последнего • Введя вектор (–N), равный по величине вектору N и противоположный ему по направлению, можно определить операцию вычитания

  12. Проекции вектора на оси • Проекции вектора на координатные оси вычисляются по формулам • P1=|P|cosax • P2=|P|cosay • P3=|P|cosaxz Замечание 1: если модуль вектора равен 1 (единичный вектор), то его координаты – это косинусы углов между им и осями. Т.Е. единичный вектор определяетнаправление вектора в пространстве

  13. Обратно: вектор направления s для вектора P(P1,P2,P3) • определяется формулой: s= P/|P| • Сos(s,x)=P1/|P|, • сos(s,y)=P2/|P|, • сos(s,z)=P3/|P| • Пример: направление нормали к поверхости f(x,y,z)=0 или z=h(x,y) определяется по вектору градиента поля f (см.ниже)

  14. Скалярное произведение – это операция проектирования Оно представляет собой результат операции проектирования одного из векторов на другой

  15. Координатное представление • Основная теорема: любой вектор Dможет быть разложен по трем некомпланарным(aA+bB+cC  0) • D=mA+nB+pC • На ней основано разложение вектора по трем единичным взаимно перпендикулярным векторам (ортам)-i,j,k • V=vxi+vyj+vzk

  16. Важные вектора 1(знать!) Радиус-вектор точки: r = xi+yj+zk или r = {x,y,z} Единичный вектор направления: е = x/|x| i+y/|x| j+z/|xk илиe = {x/|x|,y/|x|,z/|x|}= ={cos(r,X)= x/|x|,cos(r,Y) = y/|x|,cos(r,Z) = z/|x|}= = {cos(a,cosb ,cosg }

  17. Радиус-вектор точки

  18. Важные вектора 2 (знать!) Направленный элемент кривой: dl = dx i+dy j+dz k или dl = {dx,dy,dz}

  19. Важные вектора 2 (знать!) Направленный элемент площади: dS =ndS = dScos(n,X)i+dScos(n,Y)j +dScos(n,Z) k = = dydz i+dxdz j+ dxdy k n –единичный вектор нормали к поверхности (Для памяти: Направление нормали совпадает с направлением вектора градиента функции, задающей поверхность)

  20. Направленный элемент поверхности

  21. Важные вектора 3 (знать!) Формальный векторградиент или оператор Гамильтона или набла-оператор:

  22. Применение вектора набла Градиентскалярного поля f Дивергенция векторного поля B Вихрь (ротор) векторного поля B

  23. Определение скалярного произведения векторовaиb Через скалярное произведение определяется длина (норма) вектора: Определение косинуса угла между векторами по координатам: Условие перпендикулярности (ортогональности) векторов: Поскольку орты – единичные взаимно перпендикулярные вектора, то:

  24. Определение скалярного произведения совпадает с определением коэффициента корреляции Смысл к-та корреляции – это угол между двумя многомерными векторами! Если он равен нулю, то вектора перпендикулярны Если он +1– они сонаправлены Если он -1 – они противоположны по направлению

  25. Важные скалярные произведения Кинетическая энергия единицы массы - (V·V)/2 Элементарная работа силы (циркуляция) - F·dl Элементарный поток вектора А - A·dS Спиральность скорости - V· Градиент скалярного поля f - f Адвекция скаляраf - V·f Дивергенция вектораDivV:

  26. Индексная (тензорная) формазаписи вектора

  27. Особенности тройного скалярного произведения • Определение АВС смысла не имеет! • Обязательно указать пару, образующую скаляр: (АВ)С или А(ВС) • Почему? • (АВ)С – это вектор С, длина которого увеличена в (АВ) раз • А(ВС) – это вектор А, длина которого увеличена в (ВС) раз • Различие важно в преобразованиях

  28. Пример использования тройного скалярного произведения Скалярное произведение в рамке – неразделимо в операциях

  29. Контролируй себя: Справка: вычисление определителя 3-его порядка Метод разложения по первой строке (нам нужен!): Метод получения числового значения (для теории нам не нужен!)

  30. Векторное произведение– это описание поворота! (вектор С перпендикулярен плоскости, в которой лежатaиbи образует с ними правовинтовую систему и численно равен площади параллелограмма, построенного на них, как на сторонах) Векторное произведение двух векторов А и В определяется как векторС с величиной |А||B| sin β и с направлением, перпендикулярным плоскости, проходящей через А и В так, чтобы вращающийся вправо винт, который поворачивал бы А (первый вектор) к В (второй вектор) и перемещался (ввинчивался) в направлении С. Помнить, что ab= -ba

  31. Вычисление векторного произведения Запись не точна! Направление? . Условие колинеарности (параллельности) двух векторов Векторное произведение ортов: (доказать самостоятельно)

  32. Линейная скорость вращения точки относительно оси V=r Сила Кориолиса, отнесенная к единице массы К = 2V Момент импульса , отнесенный к единице массы Vr Момент силыF M = Fr Вихрь вектораV=rotV: Важные векторные произведения

  33. Смешанное произведение (скалярно-векторное произведение) Оно является скалярной величиной и для векторов A, B, Cвычисляется по формуле: C·(A  B) Интерпретация-объем соответствующего параллелепипеда

  34. Свойства смешанного произведения (четные и нечетные перестановки векторов) Помнить: Вектора лежат в одной плоскости (компланарны), если: A ·(B  C)=0

  35. Векторно-векторное произведение- это векторA (B C) Вычисляется по правилу: A (B C)=B·(A·C)-C·(A·B) Мнемоника: «БАЦ минус ЦАБ» Применение к примеру. Еслиnединичный вектор (n·n)=1 , перпендикулярный данному вектору X, то векторно-векторное произведение осуществляет поворот вектора X на 1800:

  36. С помощьюA (B C)решается важная задача : • Разложить вектор Bпо двум направлениям: параллельно и перпендикулярно заданному векторуA • Решение – заменить в формуле С на А:

  37. Два важных примера из ДМ: К лекции 11 и 10

  38. Упражнение: • Упростить выражение: • (R)=? • R –радиус вектор точки, вращающейся вокруг оси •  - вектор угловой скорости вращения • Подсказка: R= R┴+ R║ • Сделать чертеж и применить правило • A(BC)=B(AC)-C(AB)

  39. Упражнение • Выполнить преобразование:

  40. Дифференцирование вектора по скалярному аргументу.

  41. Примеры дифференцирование вектора по скалярному аргументу. Скорость и направление, касательная Ускорение, нормаль, кривизна и ее радиус Касательная и нормаль перпендикулярны

  42. Примеры дифференцирование вектора по скалярному аргументу. • В подвижной системе координат орты изменяются и их следует дифференцировать

  43. Теорема Эйлера о вращении точки с постоянной угловой скоростью  ЗдесьM2, М1 , M0– конечное, среднее и начальное положения точки DA = M2-M0 - вектор малого перемещения точки, Dq- угол поворота e –единичный вектор, определяющий направление перемещения

  44. V=r dr/dt = r Применение теоремы Эйлера – вращение подвижных ортов Полное изменение вектора во вращ. системе координат

  45. Применение вектора набла Градиентскалярного поля f Дивергенция векторного поля B Вихрь (ротор) векторного поля B

  46. Градиент векторного поля определяется иначе и порождает новые математические объекты – тензора. Дифференцирование вектора по вектору порождает три новых вектора!

  47. Теорема Гаусса (A=Pi+Qj+Rk) Векторная запись: Координатная запись:

  48. Теорема Стокса (A=Pi+Qj+Rk) Векторная запись: Координатная запись:

  49. Математика – это легко и просто. /проф. Д.Л.Лайхтман – мой учитель/
