  1. Mikrocomputertechnik-Labor WS04/05 Projekt: Briefkastenüberwachungssystem Dozent : Prof. J.Walter Betreuer: Herr W.Loes Abgabetermin 8.02.05 Teilnehmer: Ronald Bella Maurice Bopp

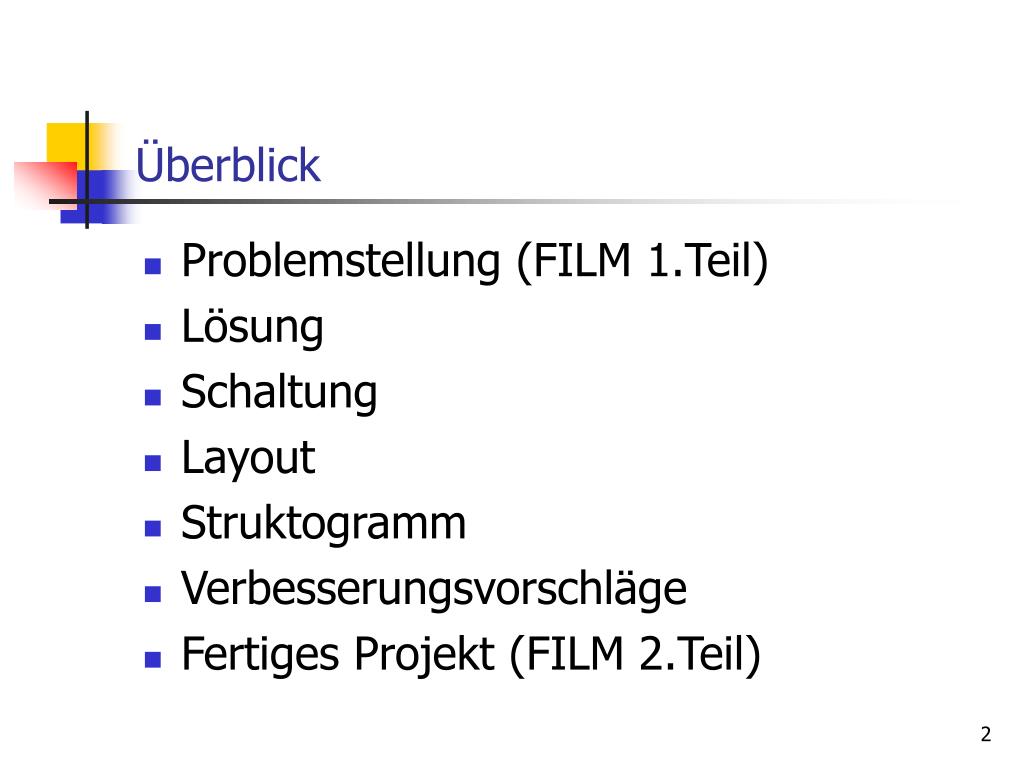

  2. Überblick • Problemstellung (FILM 1.Teil) • Lösung • Schaltung • Layout • Struktogramm • Verbesserungsvorschläge • Fertiges Projekt (FILM 2.Teil)

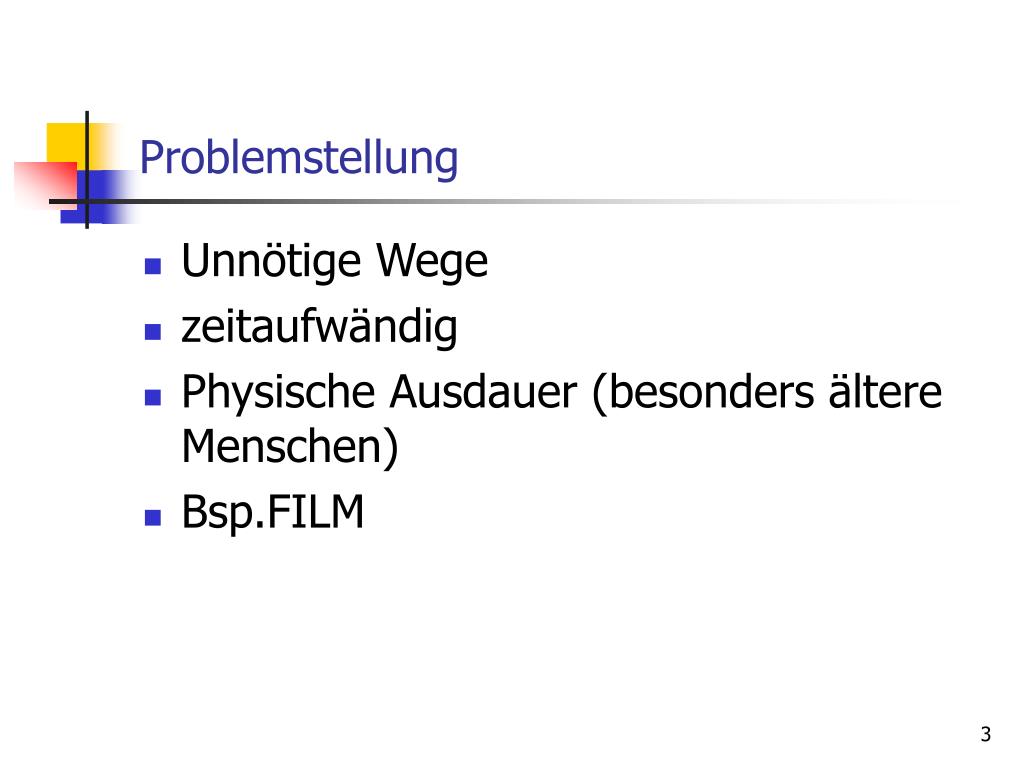

  3. Problemstellung • Unnötige Wege • zeitaufwändig • Physische Ausdauer (besonders ältere Menschen) • Bsp.FILM

  4. Lösung • System zur Meldung von Post • Klappe • Briefkasteninhalt • LEDs

  5. Schaltung Anzeige LEDs Mikrocontroller Assembler Briefkasten IR-Diode Schalter an Klappe Schalter für Rückstellung

  6. Layout • Treiberbaustein • Anschlüsse • Kondesator • Widerstand • Tiefpass

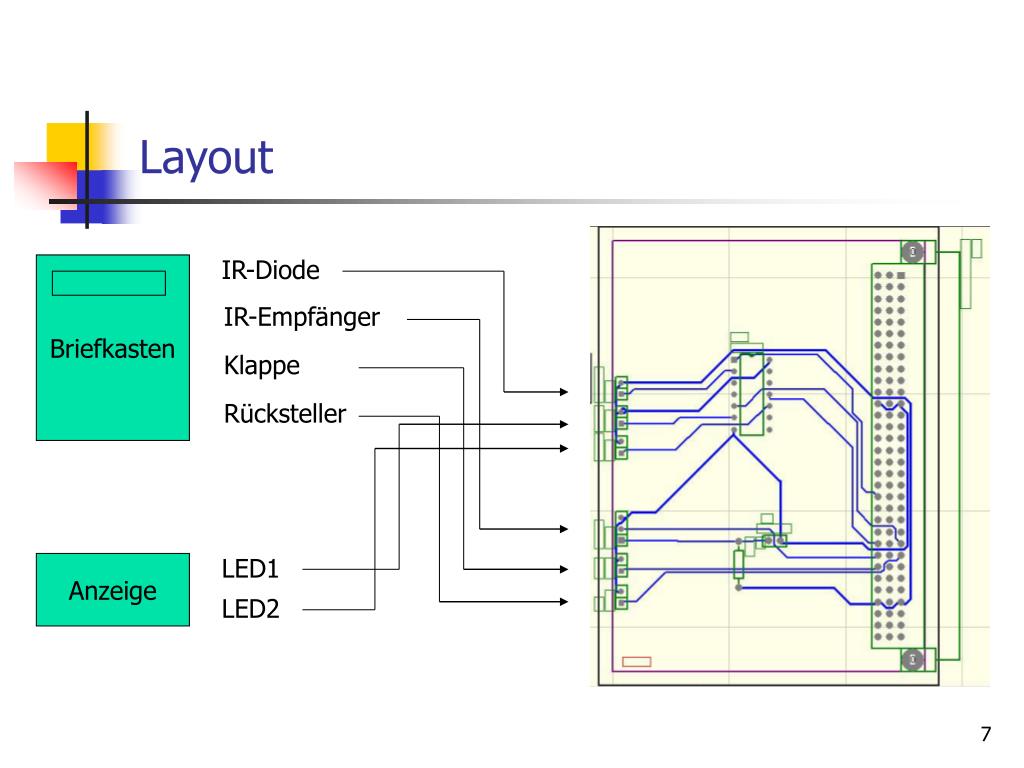

  7. Layout IR-Diode Briefkasten IR-Empfänger Klappe Rücksteller LED1 Anzeige LED2

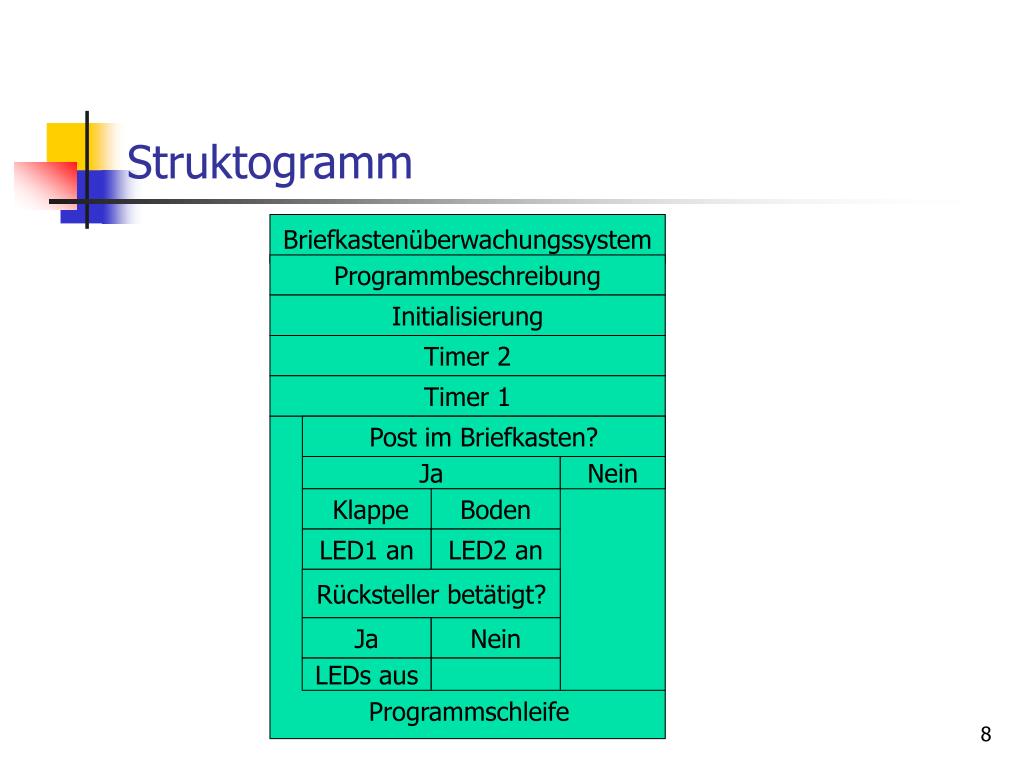

  8. Struktogramm Briefkastenüberwachungssystem Programmbeschreibung Initialisierung Timer 2 Timer 1 Post im Briefkasten? Ja Nein Klappe Boden LED1 an LED2 an Rücksteller betätigt? Rücksteller betätigt? Ja Nein LEDs aus Programmschleife

  9. Struktogramm Briefkastenüberwachungssystem Programmbeschreibung Initialisierung Timer 2 Timer 1 Post im Briefkasten? Ja Nein Klappe Boden LED1 an LED2 an Rücksteller betätigt? Rücksteller betätigt? Ja Nein LEDs aus Programmschleife

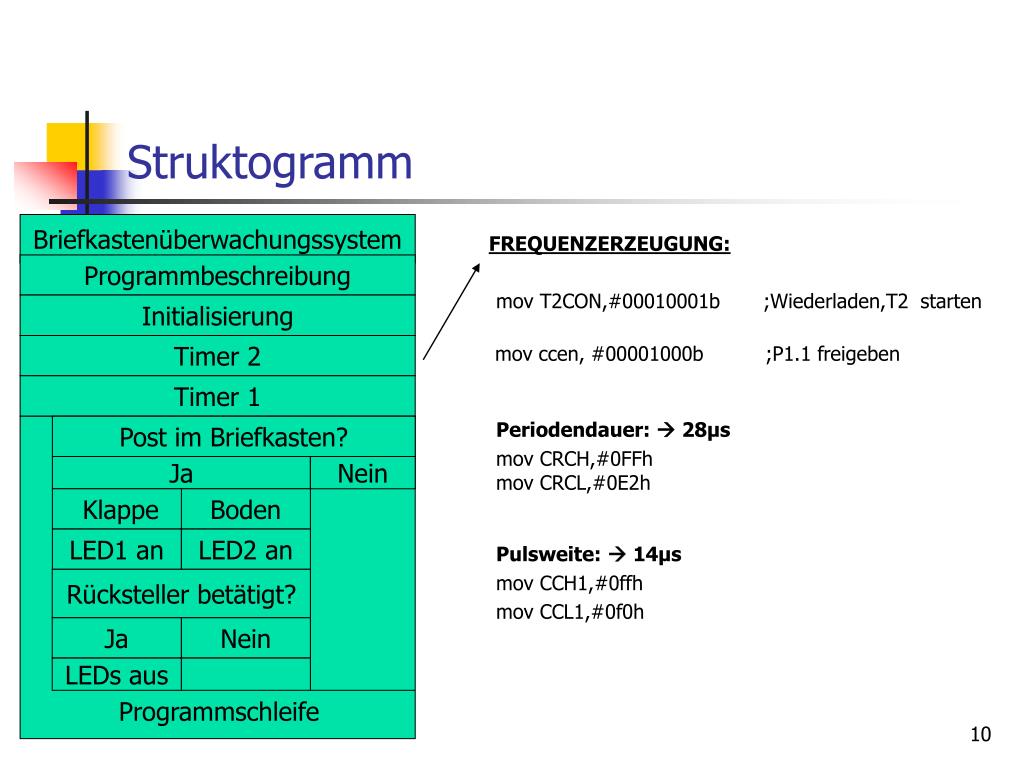

  10. Struktogramm Briefkastenüberwachungssystem FREQUENZERZEUGUNG: mov T2CON,#00010001b       ;Wiederladen,T2 starten mov ccen, #00001000b          ;P1.1 freigeben Periodendauer:  28µs mov CRCH,#0FFh                    mov CRCL,#0E2h                  Pulsweite:  14µs mov CCH1,#0ffh                     mov CCL1,#0f0h                    Programmbeschreibung Initialisierung Timer 2 Timer 1 Post im Briefkasten? Ja Nein Klappe Boden LED1 an LED2 an Rücksteller betätigt? Rücksteller betätigt? Ja Nein LEDs aus Programmschleife

  11. Struktogramm ISR-TIMER1: org 001Bh ;Sprungmarke zur ISR für Timer1Timer_INT1:      ;ISR für Timer1 (Adresse 001Bh)call Timer_1     ;Aufruf UP_Schleifereti Briefkastenüberwachungssystem ZEITABFRAGE: Allgemeine Interrupt-Timer 1- Freigabe: mov IEN0,#10001000b            Timer1 – Einstellungen: mov TMOD,#00010000b         ;16-Bit Timer für Timer1 mov TCON,#11000000b         ;starten, Überlaufflag zurücksetzenmov TL1, #0h                     ;Register laden    mov TH1, #0h                         mov R2,#100   ;Register für Zeit- schleife                       mov R3,#2 Programmbeschreibung Initialisierung Timer 2 Timer 1 Post im Briefkasten? Ja Nein Klappe Boden LED1 an LED2 an Rücksteller betätigt? Rücksteller betätigt? Ja Nein LEDs aus Programmschleife

  12. Struktogramm HAUPTPROGRAMM: Briefkastenüberwachungssystem • ABFRAGE:jnb P4.1, RUECKSETZEN           ;Taster zum Rücksetzen der LEDsjmp ABFRAGETIMER_1:djnz R2,ENDE                        ;R2 !=0  ENDEmov R2,#100                          ;R2 laden mit 100djnz R3,Timer_1                      ;R3 !=0  TIMER_1mov R3,#2                              ;R3 laden call KLAPPE                              ;Aufruf UP KLAPPEcall TSOP                                 ;Aufruf UP BODENENDE:retKLAPPE:jnb P4.2,LED1                         ;LED1 falls kein Bit gesetztretLED1:clr P5.1                                  ;LED1 einretBODEN:jb P4.0,LED2                         ;LED2 falls Bit gesetztretLED2:clr p5.0 ;LED2 einretRUECKSETZEN:setb P5.0                                 ;Anzeige_LED 1 ausschaltensetb P5.1                                 ;Anzeige_LED 2 ausschaltenjmp ABFRAGEend Programmbeschreibung Initialisierung Timer 2 Timer 1 Post im Briefkasten? Ja Nein Klappe Boden LED1 an LED2 an Rücksteller betätigt? Rücksteller betätigt? Ja Nein LEDs aus Programmschleife

  13. Verbesserungsvorschläge • Funkübertragung • LCD statt LEDs • Unterscheidung der Post

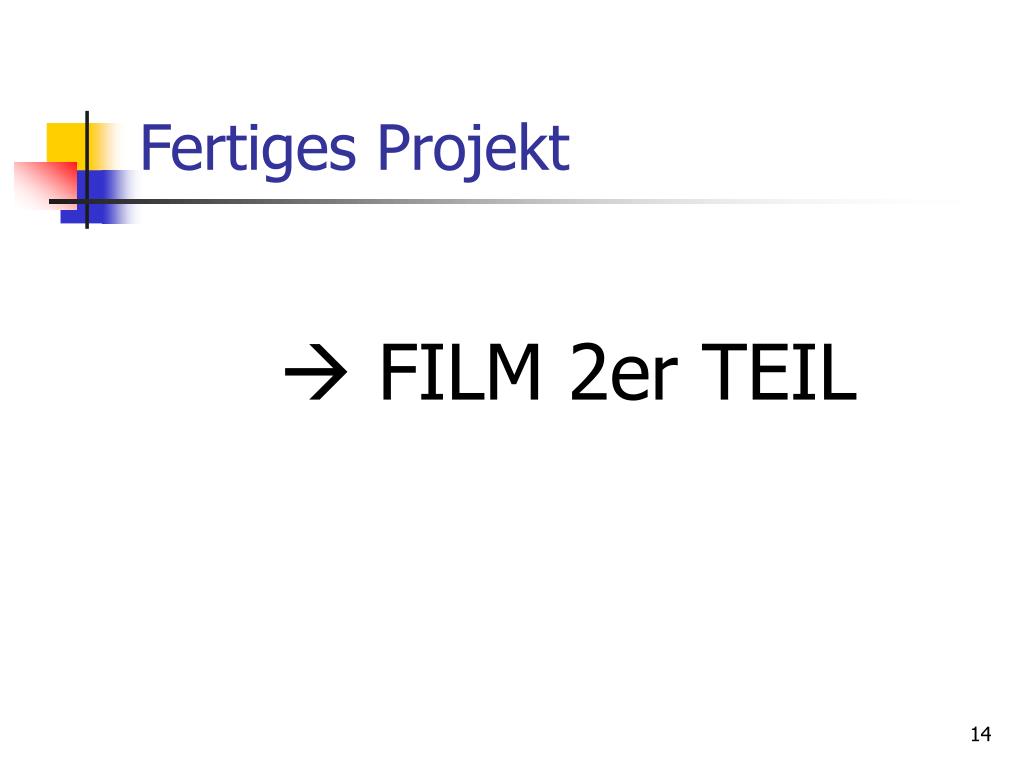

  14. Fertiges Projekt  FILM 2er TEIL

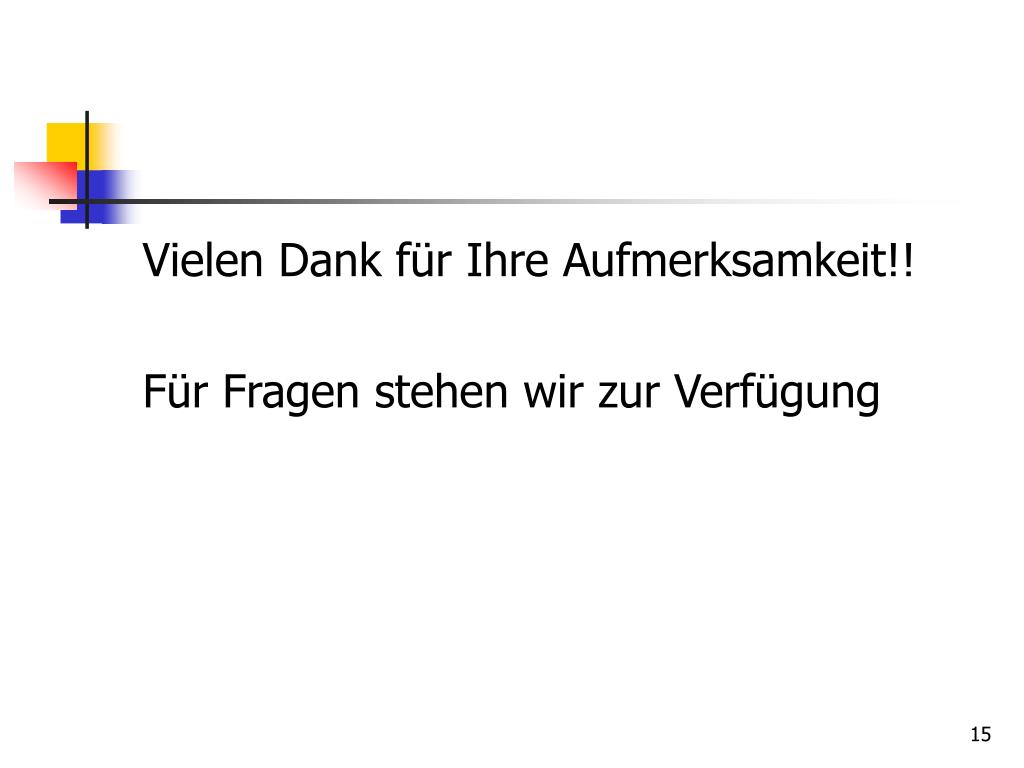

  15. Vielen Dank für Ihre Aufmerksamkeit!! Für Fragen stehen wir zur Verfügung
