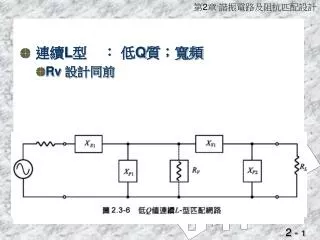

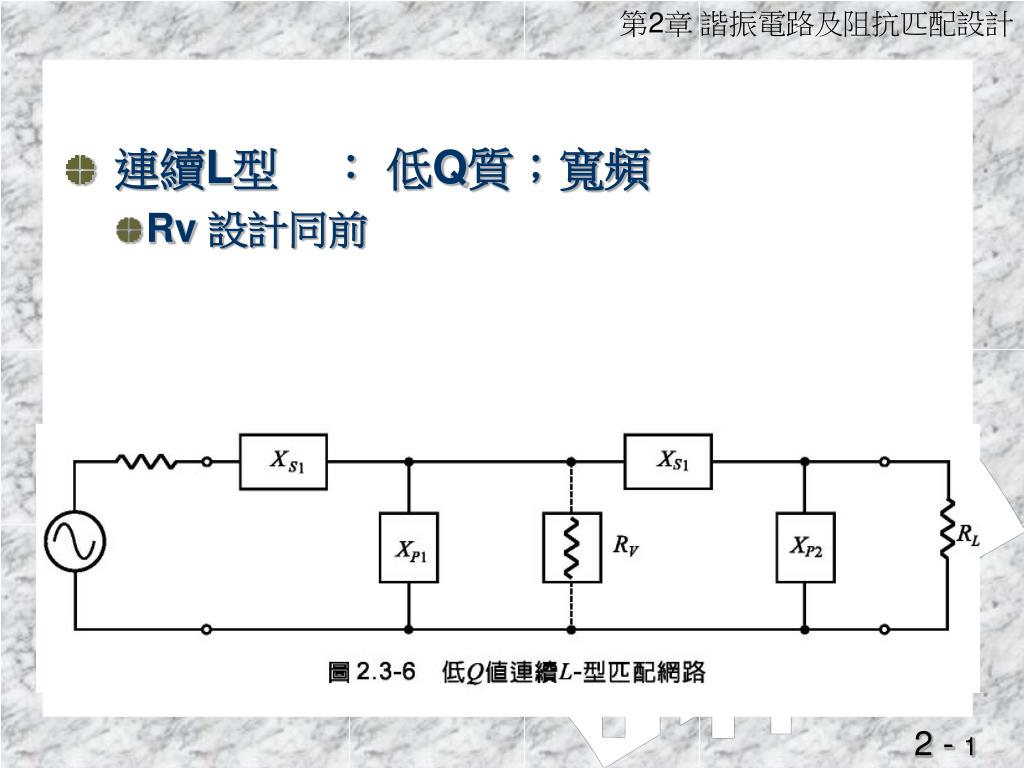

  1. 連續L型 ： 低Q質；寬頻 • Rv 設計同前

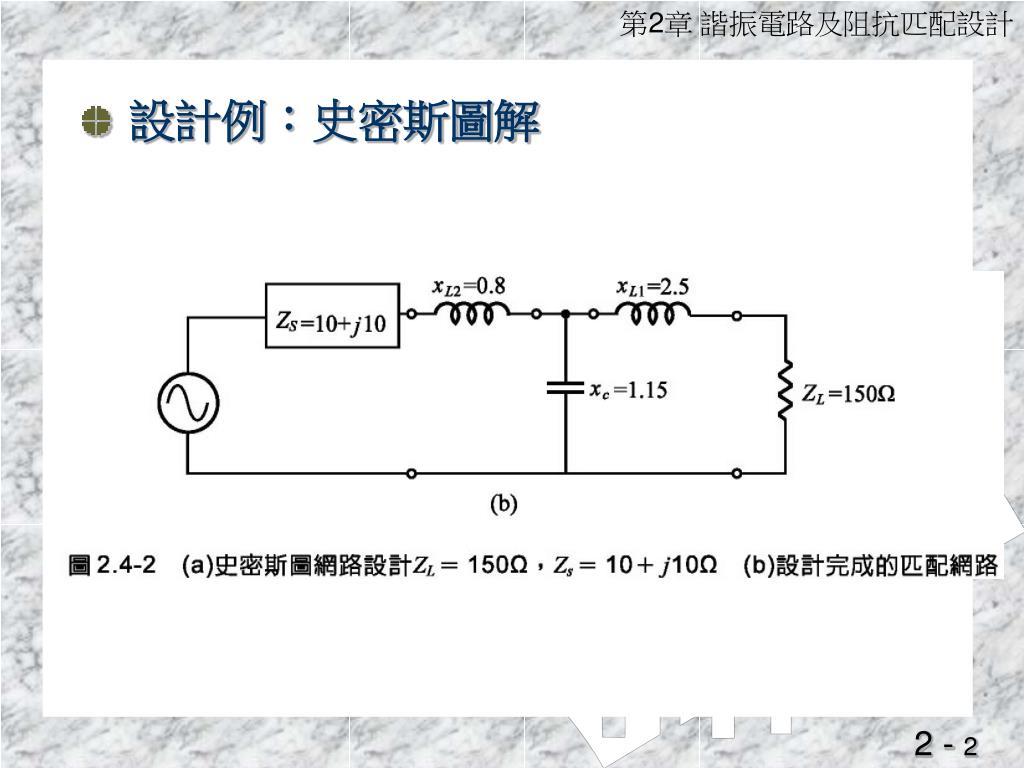

  2. 設計例：史密斯圖解

  3. 3. 集總元件 • 3GHz以下：集總元件 • 3GHz以上：以傳輸線設計元件 • 半經驗公式 • 微帶線 • 尺寸小於數十分之波長 • 相位變化

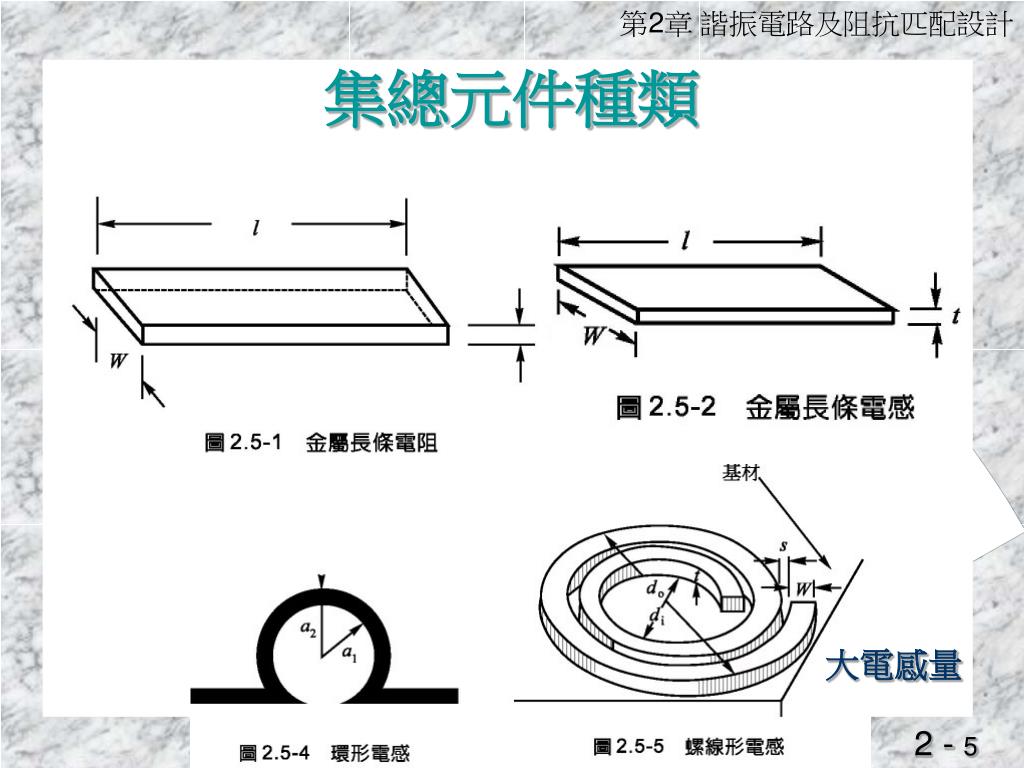

  4. 集總元件種類 大電感量

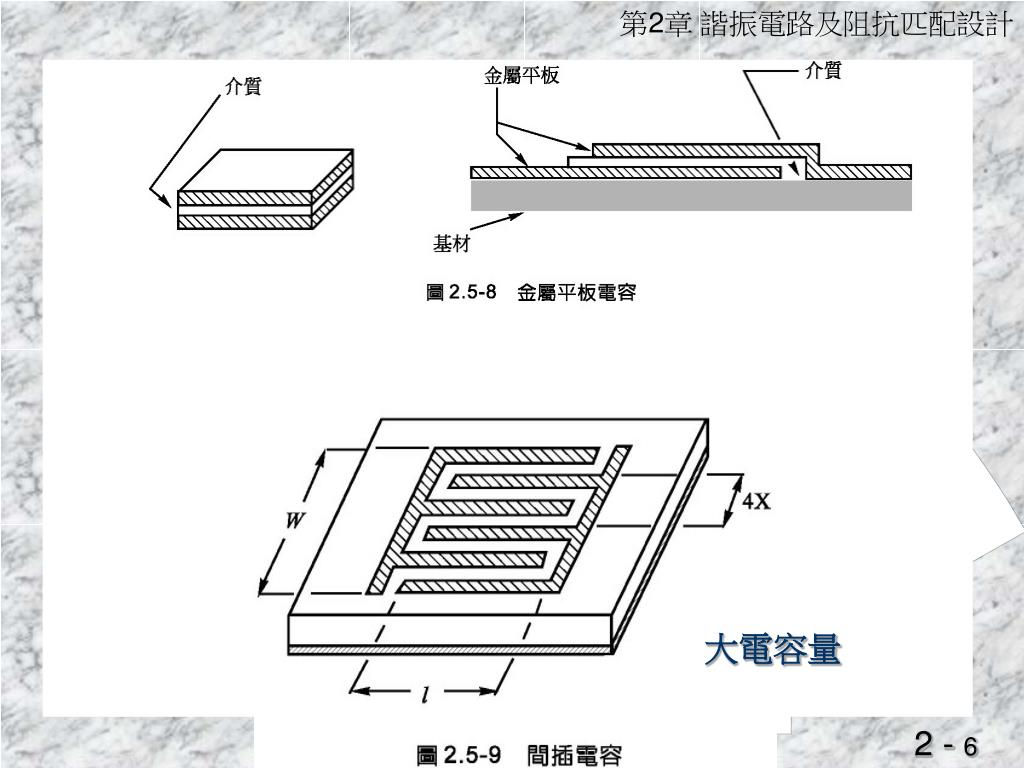

  5. 大電容量

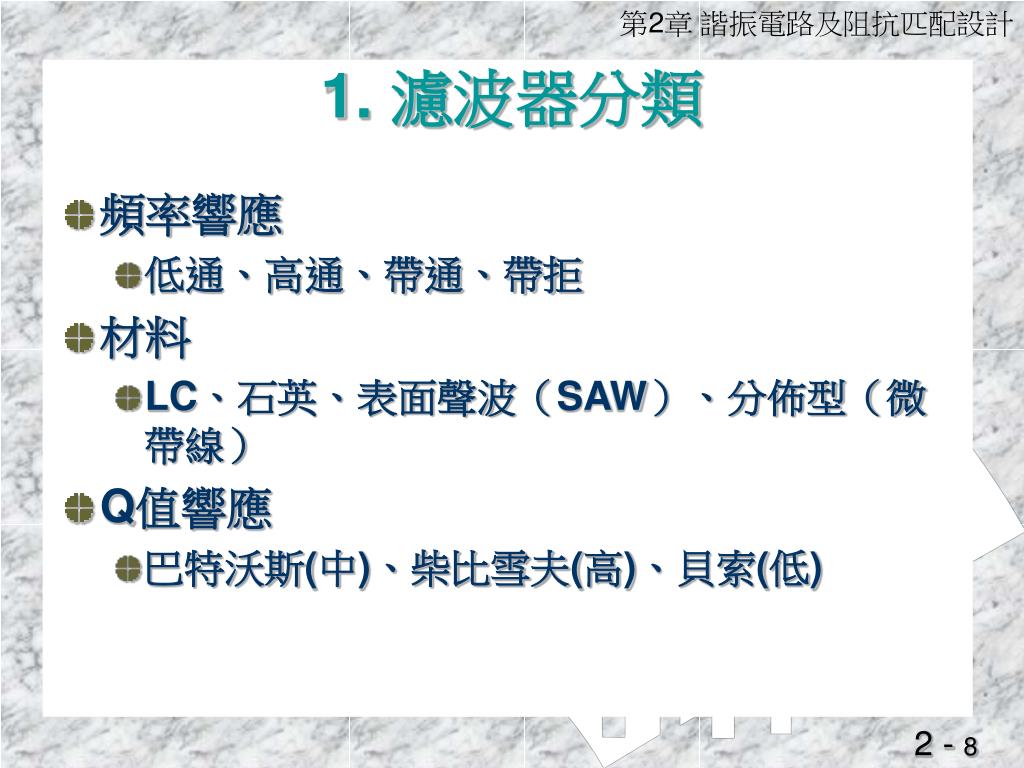

  6. 1. 濾波器分類 • 頻率響應 • 低通、高通、帶通、帶拒 • 材料 • LC、石英、表面聲波（SAW）、分佈型（微帶線） • Q值響應 • 巴特沃斯(中)、柴比雪夫(高)、貝索(低)

  7. 濾波器參數 • 極點 • 倍頻衰減 裙邊：dB/oct • 型態因素 • 假性諧波 • 差入損失 IL • 反饋損失 RL
