机械基础知识讲座二

1. 机械基础知识讲座二 教师：李刚

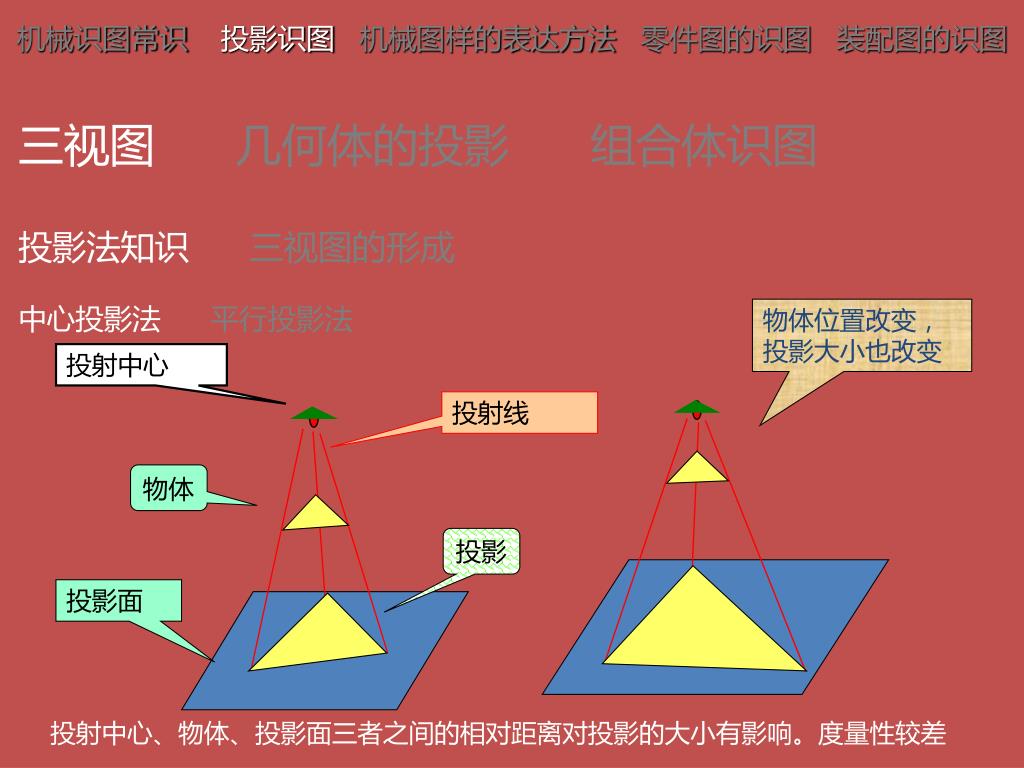

2. 物体 机械识图常识 投影识图 机械图样的表达方法 零件图的识图 装配图的识图 三视图 几何体的投影 组合体识图 投影法知识 三视图的形成 中心投影法 平行投影法 物体位置改变，投影大小也改变 投射中心 投射线 投影 投影面 投射中心、物体、投影面三者之间的相对距离对投影的大小有影响。度量性较差

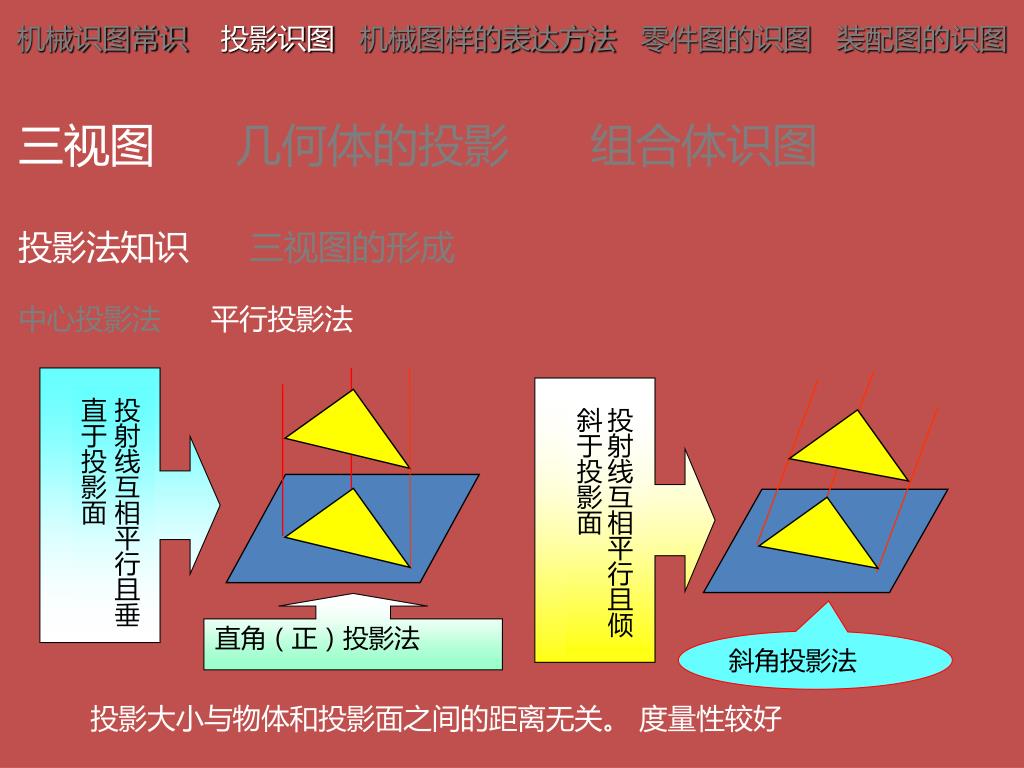

3. 投射线互相平行且垂直于投影面 投射线互相平行且倾斜于投影面 直角（正）投影法 机械识图常识 投影识图 机械图样的表达方法 零件图的识图 装配图的识图 三视图 几何体的投影 组合体识图 投影法知识 三视图的形成 中心投影法 平行投影法 斜角投影法 投影大小与物体和投影面之间的距离无关。 度量性较好

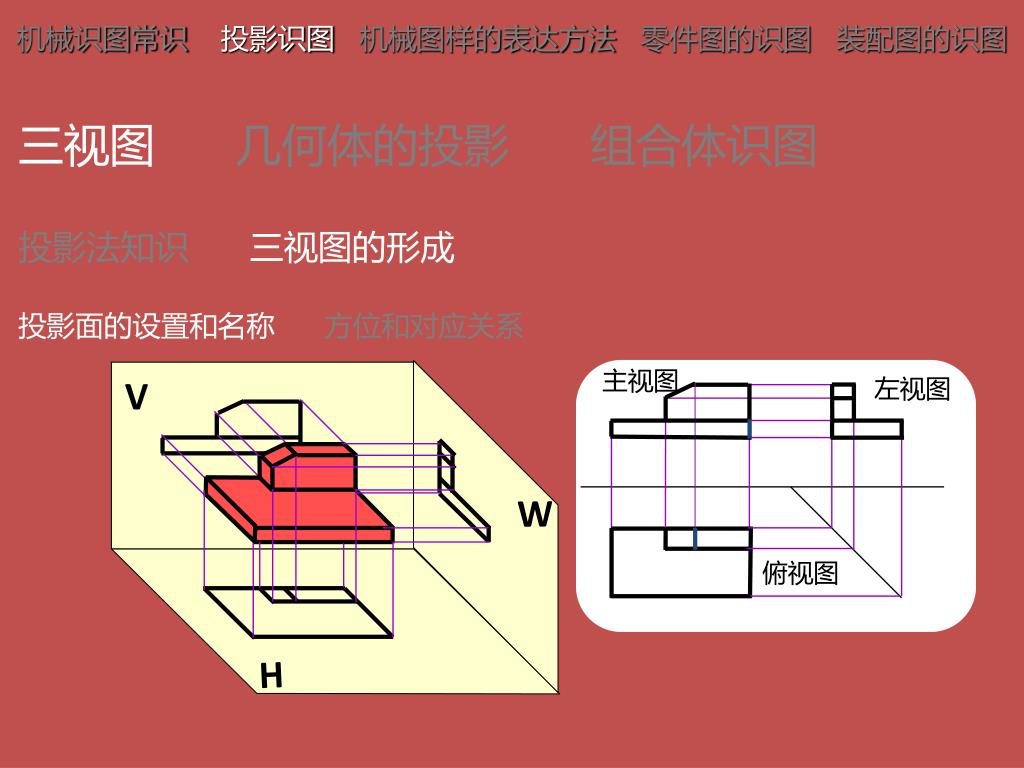

4. V W H 机械识图常识 投影识图 机械图样的表达方法 零件图的识图 装配图的识图 三视图 几何体的投影 组合体识图 投影法知识 三视图的形成 投影面的设置和名称 方位和对应关系 主视图 左视图 俯视图

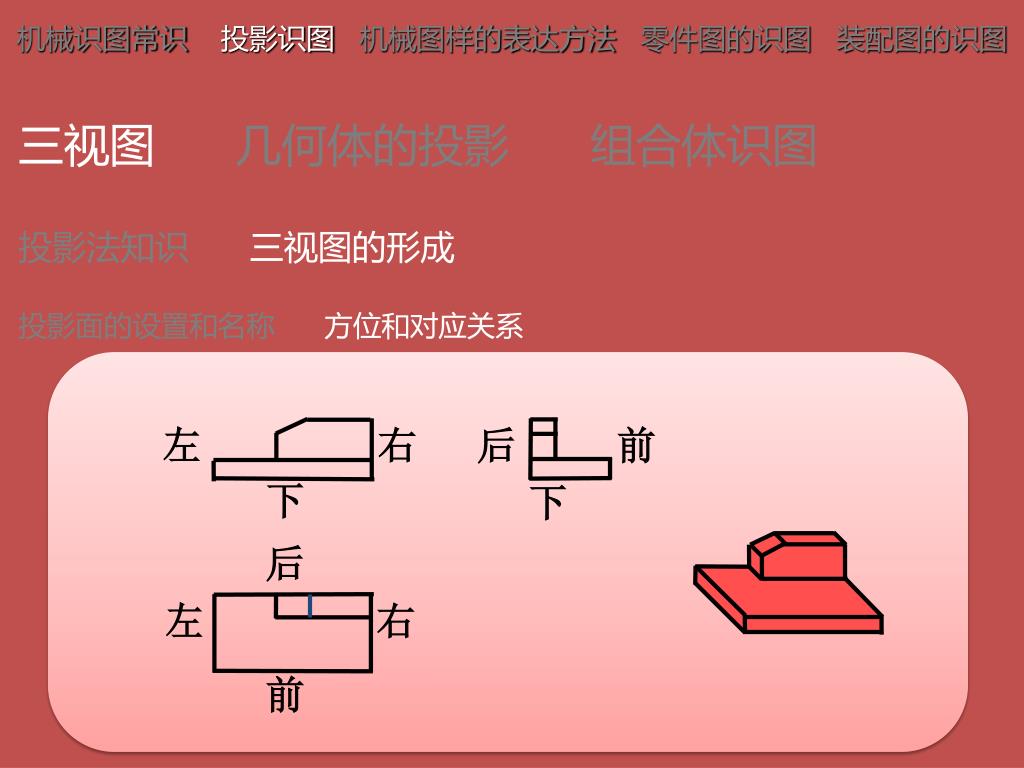

5. 机械识图常识 投影识图 机械图样的表达方法 零件图的识图 装配图的识图 三视图 几何体的投影 组合体识图 投影法知识 三视图的形成 投影面的设置和名称 方位和对应关系 左 右 后 前 下 下 后 左 右 前

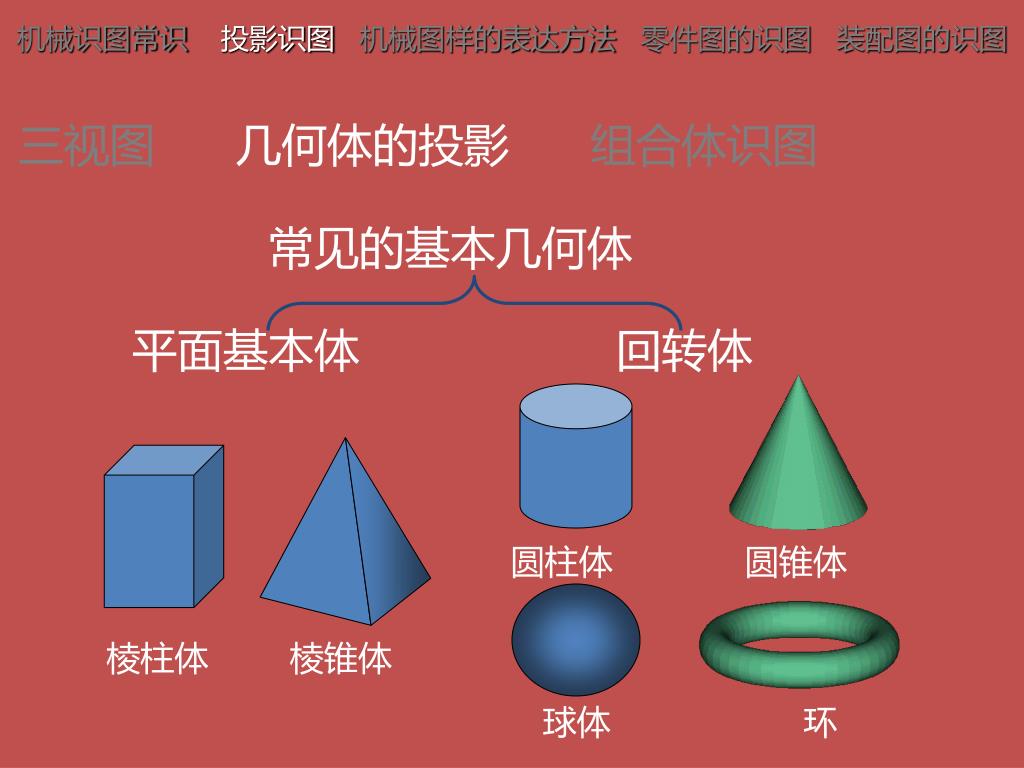

6. 机械识图常识 投影识图 机械图样的表达方法 零件图的识图 装配图的识图 三视图 几何体的投影 组合体识图 常见的基本几何体 平面基本体 回转体 圆柱体 圆锥体 棱柱体 棱锥体 球体 环

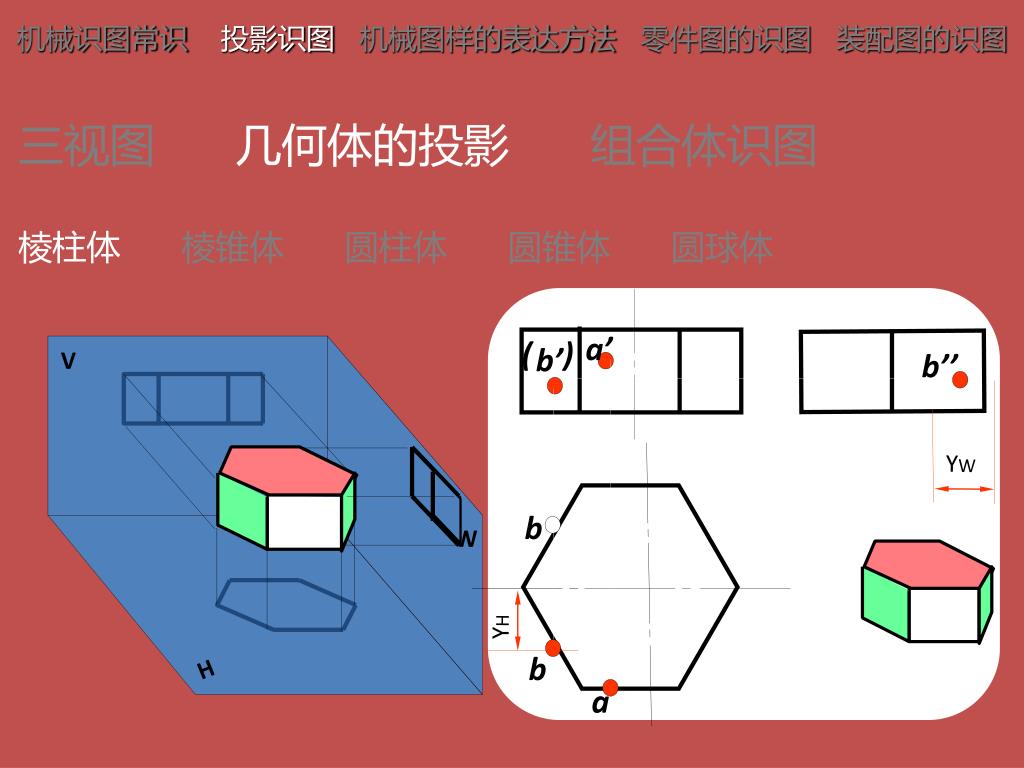

7. a’ b’ b’’ V YW b YH W b a H 机械识图常识 投影识图 机械图样的表达方法 零件图的识图 装配图的识图 三视图 几何体的投影 组合体识图 棱柱体 棱锥体 圆柱体 圆锥体 圆球体 ( )

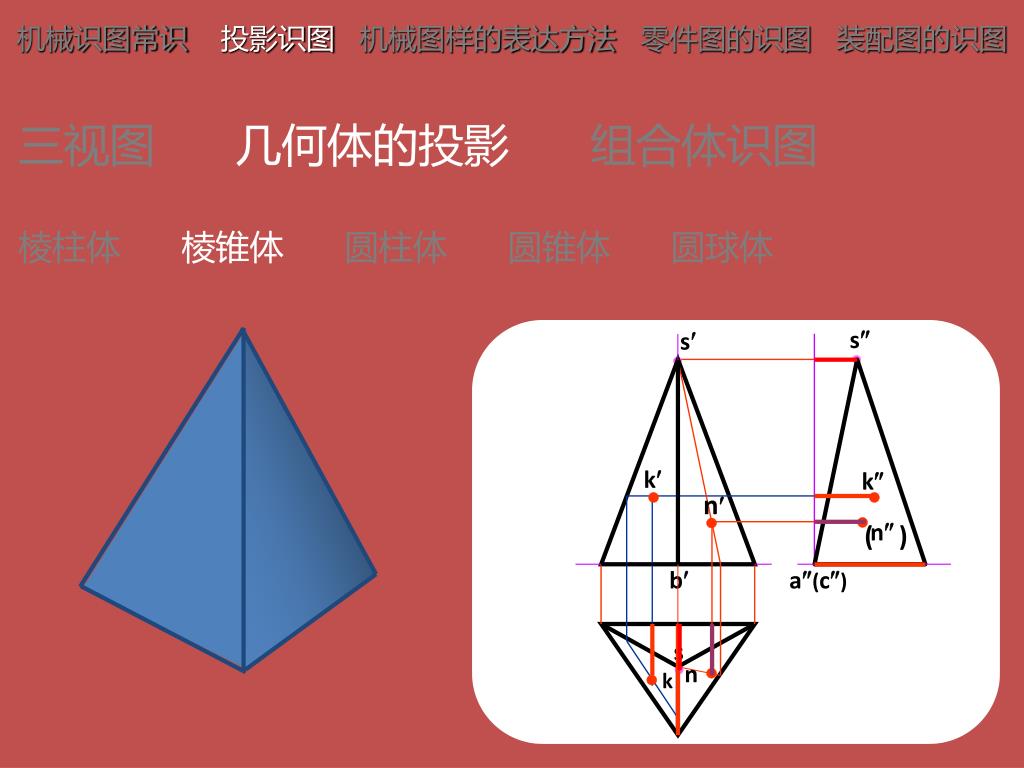

8. s s   k n k    n  s  k  n  机械识图常识 投影识图 机械图样的表达方法 零件图的识图 装配图的识图 三视图 几何体的投影 组合体识图 棱柱体棱锥体 圆柱体 圆锥体 圆球体 ( ) b a(c)

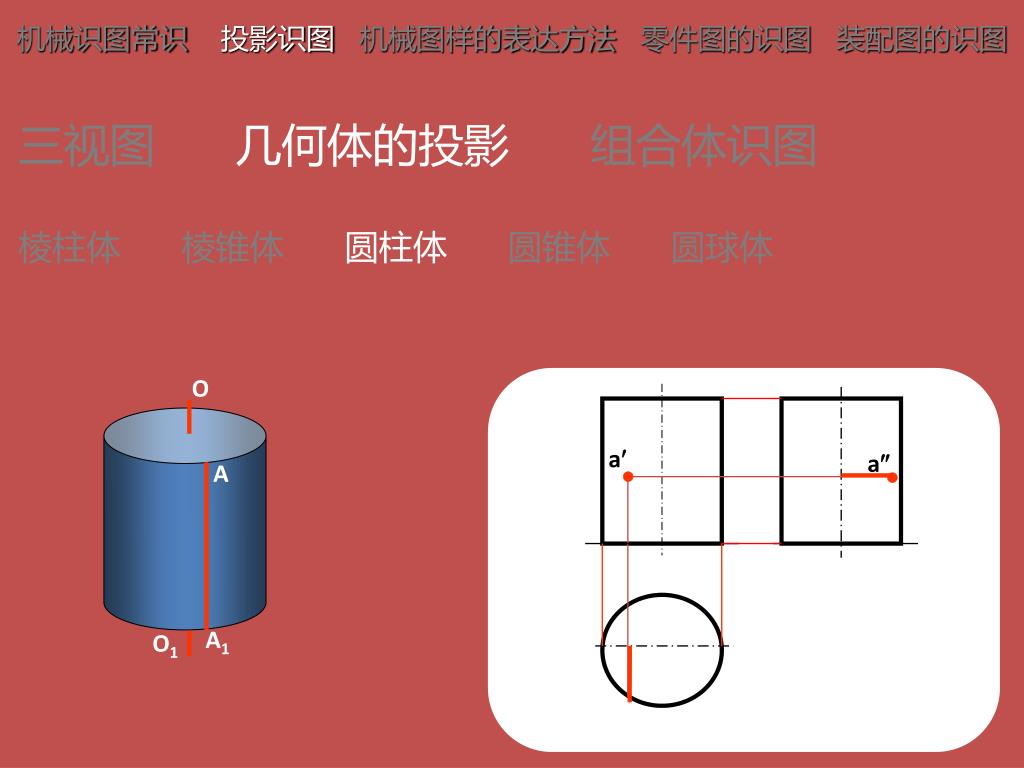

9. O A A1 O1 a  a  机械识图常识 投影识图 机械图样的表达方法 零件图的识图 装配图的识图 三视图 几何体的投影 组合体识图 棱柱体 棱锥体 圆柱体 圆锥体 圆球体

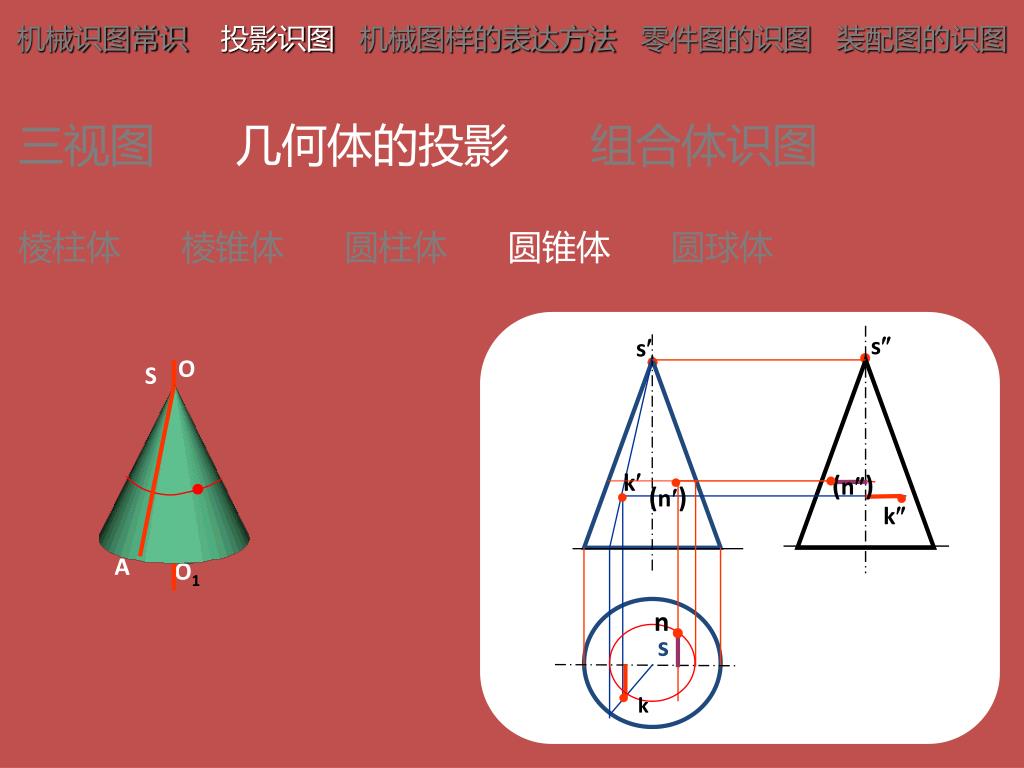

10. O S A O1 s ●  (n)  k k  n ● s (n) ● ●  k 机械识图常识 投影识图 机械图样的表达方法 零件图的识图 装配图的识图 三视图 几何体的投影 组合体识图 棱柱体 棱锥体 圆柱体 圆锥体 圆球体 ● s

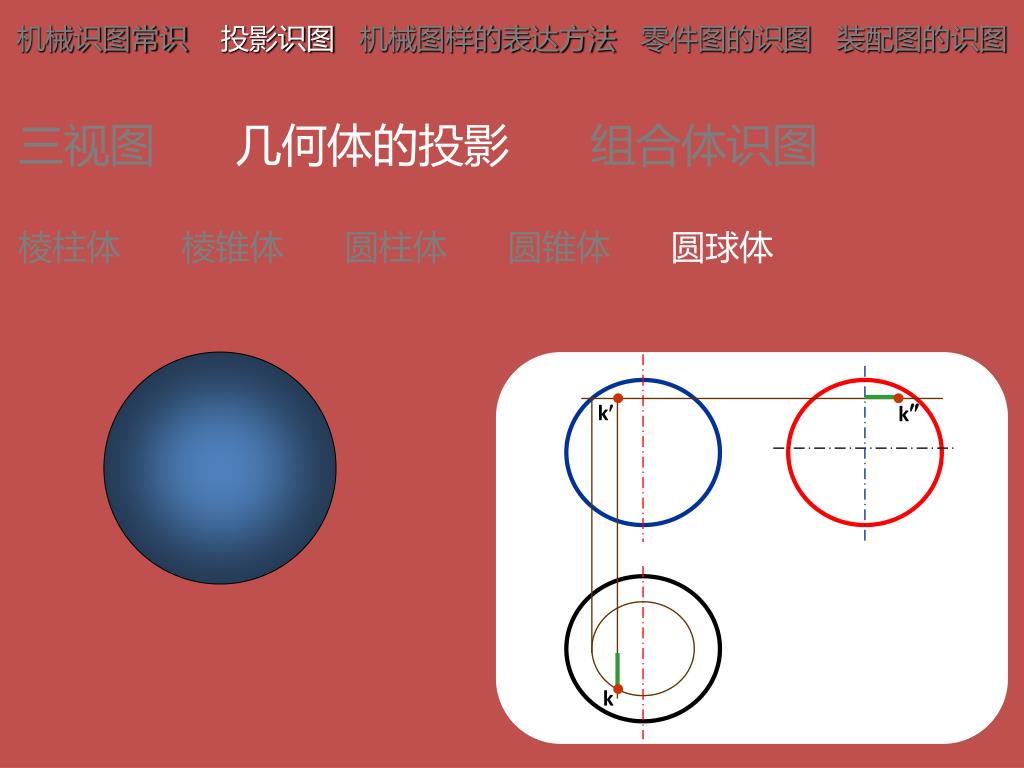

11.   k k  k 机械识图常识 投影识图 机械图样的表达方法 零件图的识图 装配图的识图 三视图 几何体的投影 组合体识图 棱柱体 棱锥体 圆柱体 圆锥体 圆球体

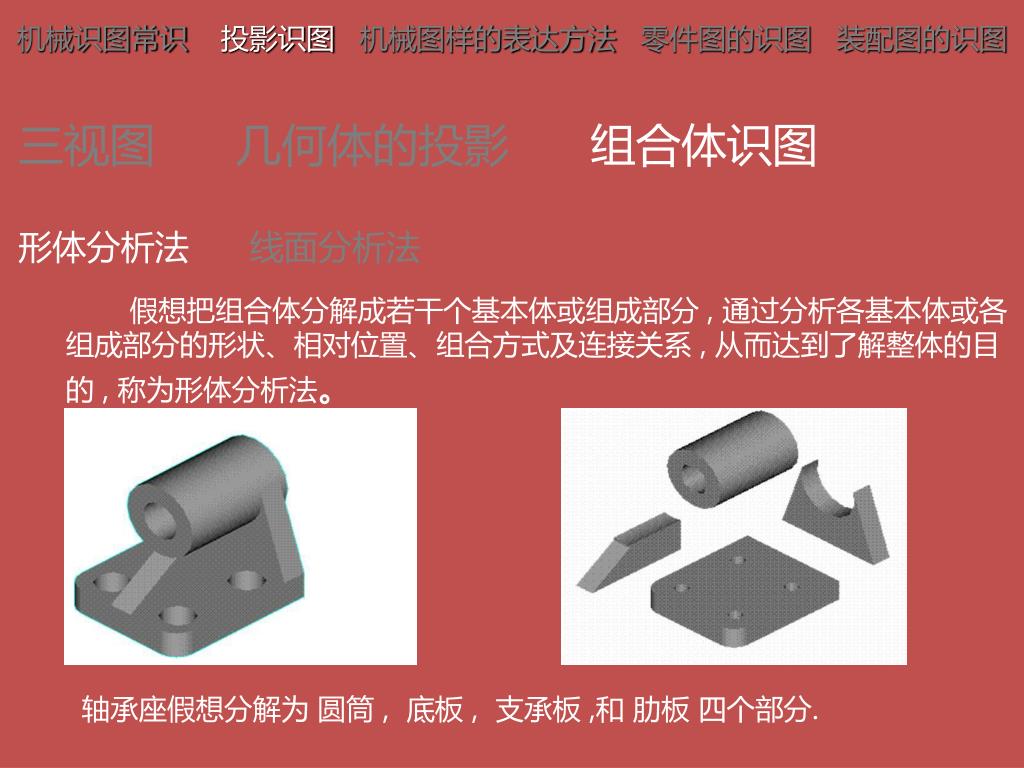

12. 机械识图常识 投影识图 机械图样的表达方法 零件图的识图 装配图的识图 三视图几何体的投影 组合体识图 形体分析法 线面分析法 假想把组合体分解成若干个基本体或组成部分 , 通过分析各基本体或各组成部分的形状、相对位置、组合方式及连接关系 , 从而达到了解整体的目的 , 称为形体分析法。 轴承座假想分解为 圆筒 , 底板 , 支承板 ,和 肋板 四个部分.

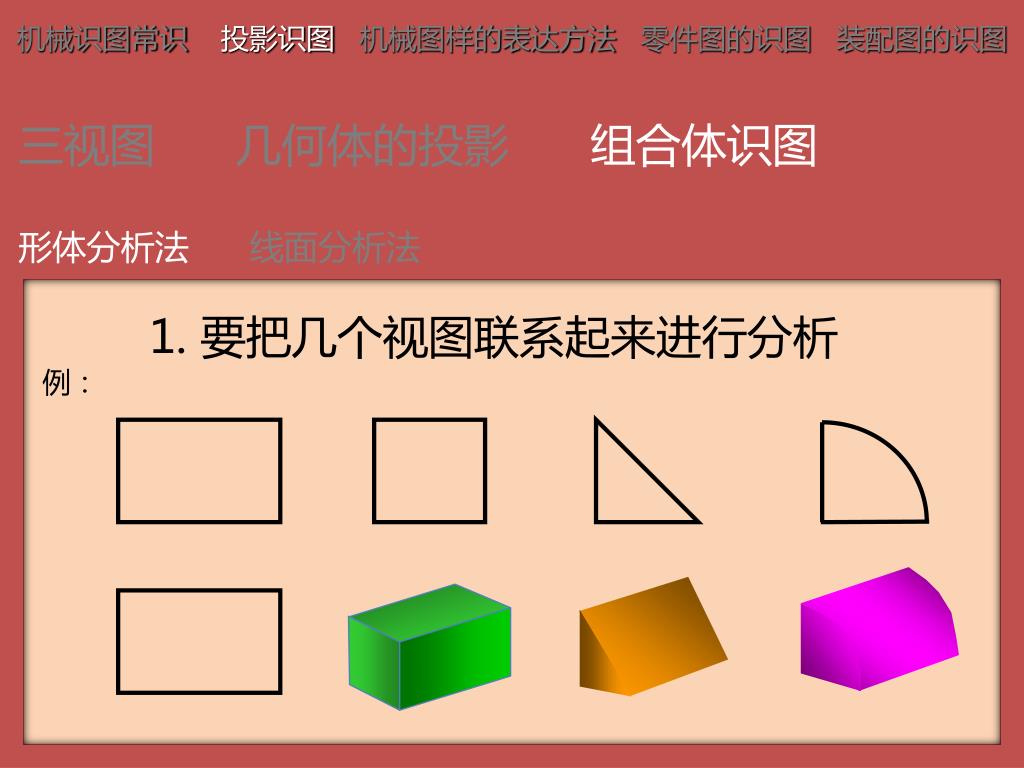

13. 例： 机械识图常识 投影识图 机械图样的表达方法 零件图的识图 装配图的识图 三视图几何体的投影 组合体识图 形体分析法 线面分析法 1. 要把几个视图联系起来进行分析

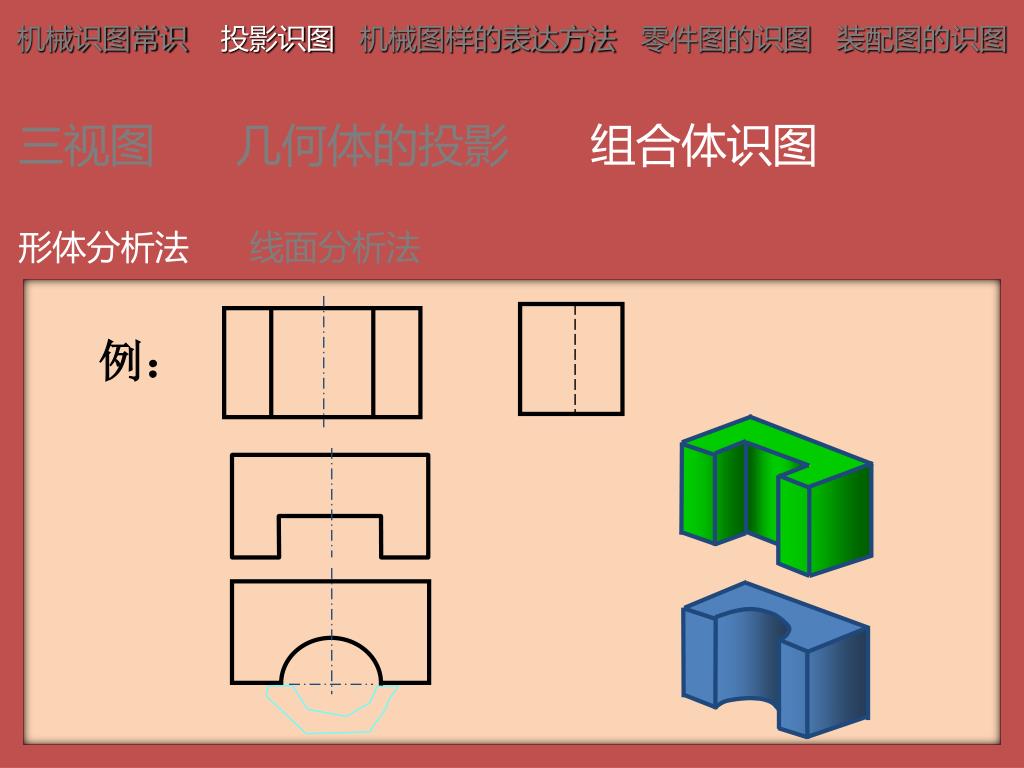

14. 机械识图常识 投影识图 机械图样的表达方法 零件图的识图 装配图的识图 三视图几何体的投影 组合体识图 形体分析法 线面分析法 例：

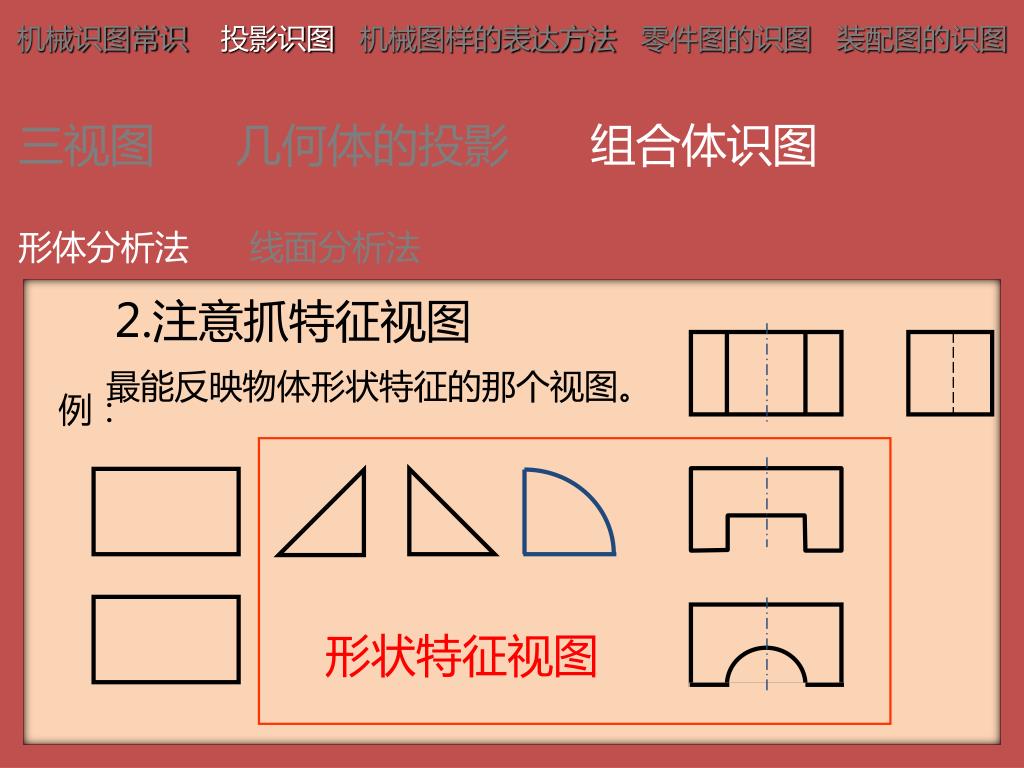

15. 例： 机械识图常识 投影识图 机械图样的表达方法 零件图的识图 装配图的识图 三视图几何体的投影 组合体识图 形体分析法 线面分析法 2.注意抓特征视图 最能反映物体形状特征的那个视图。 形状特征视图

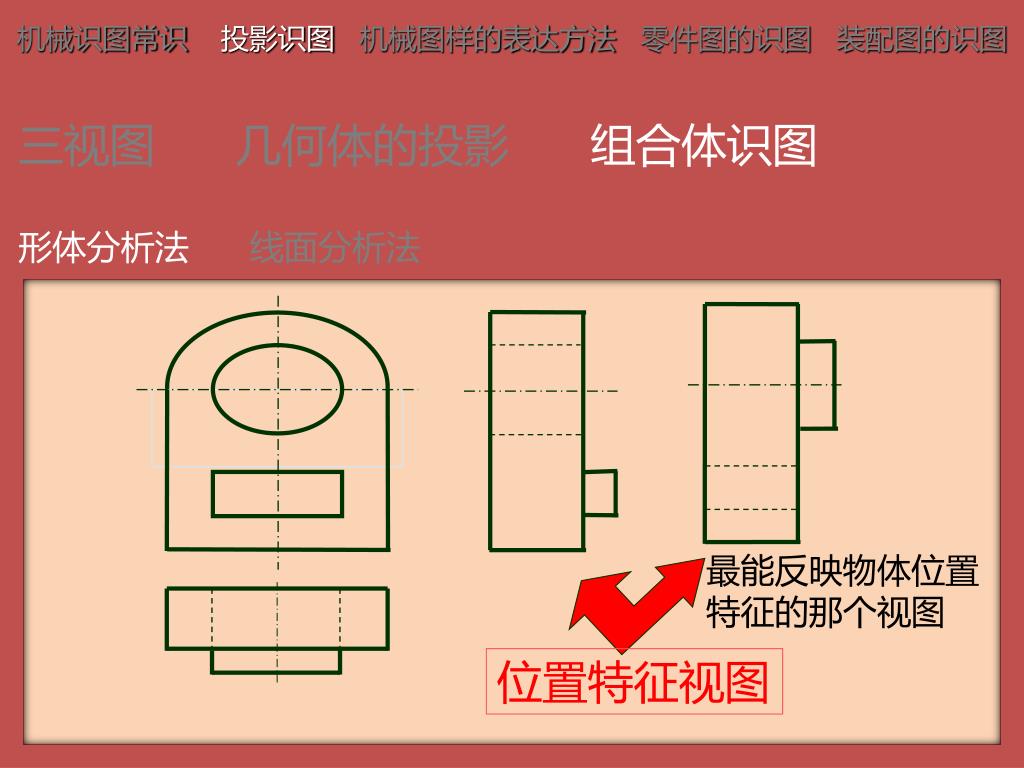

16. 位置特征视图 机械识图常识 投影识图 机械图样的表达方法 零件图的识图 装配图的识图 三视图几何体的投影 组合体识图 形体分析法 线面分析法 最能反映物体位置特征的那个视图

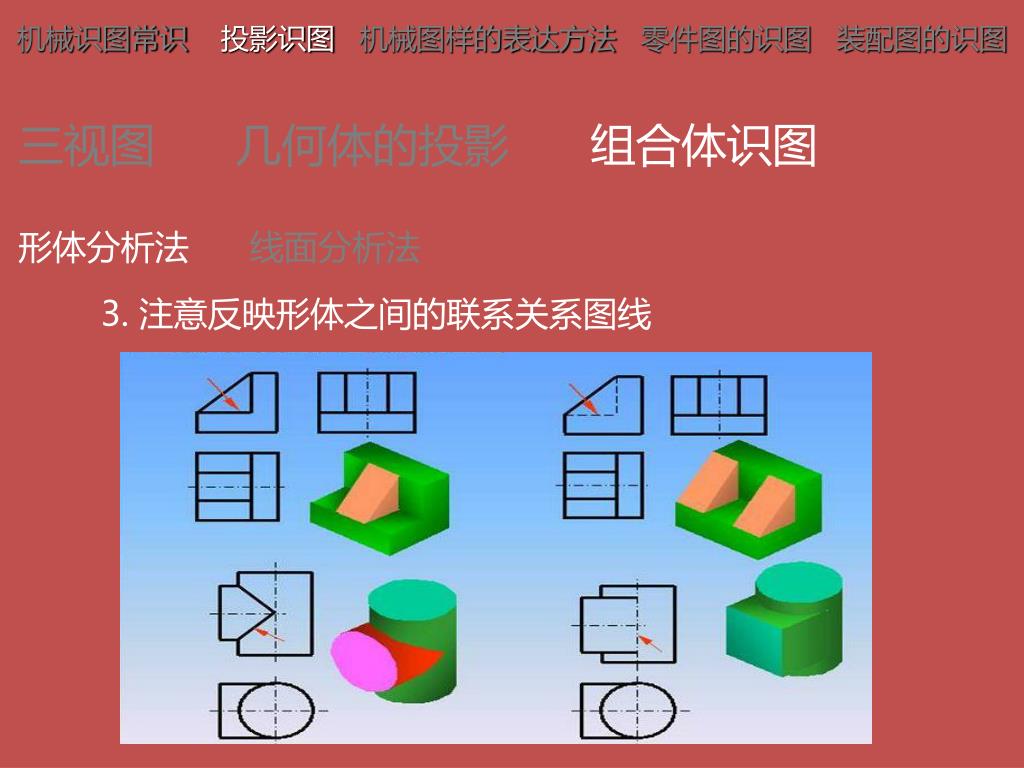

17. 机械识图常识 投影识图 机械图样的表达方法 零件图的识图 装配图的识图 三视图几何体的投影 组合体识图 形体分析法 线面分析法 3. 注意反映形体之间的联系关系图线

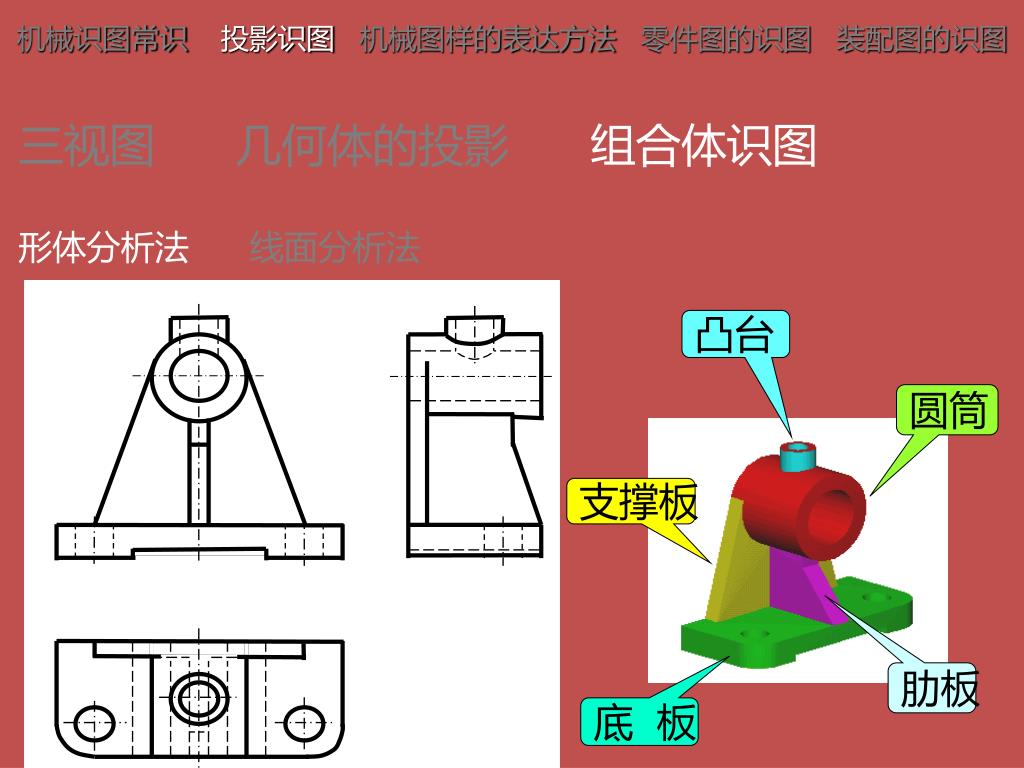

18. 机械识图常识 投影识图 机械图样的表达方法 零件图的识图 装配图的识图 三视图几何体的投影 组合体识图 形体分析法 线面分析法 凸台   ● ● ● 圆筒 支撑板 ● ● 肋板 底 板

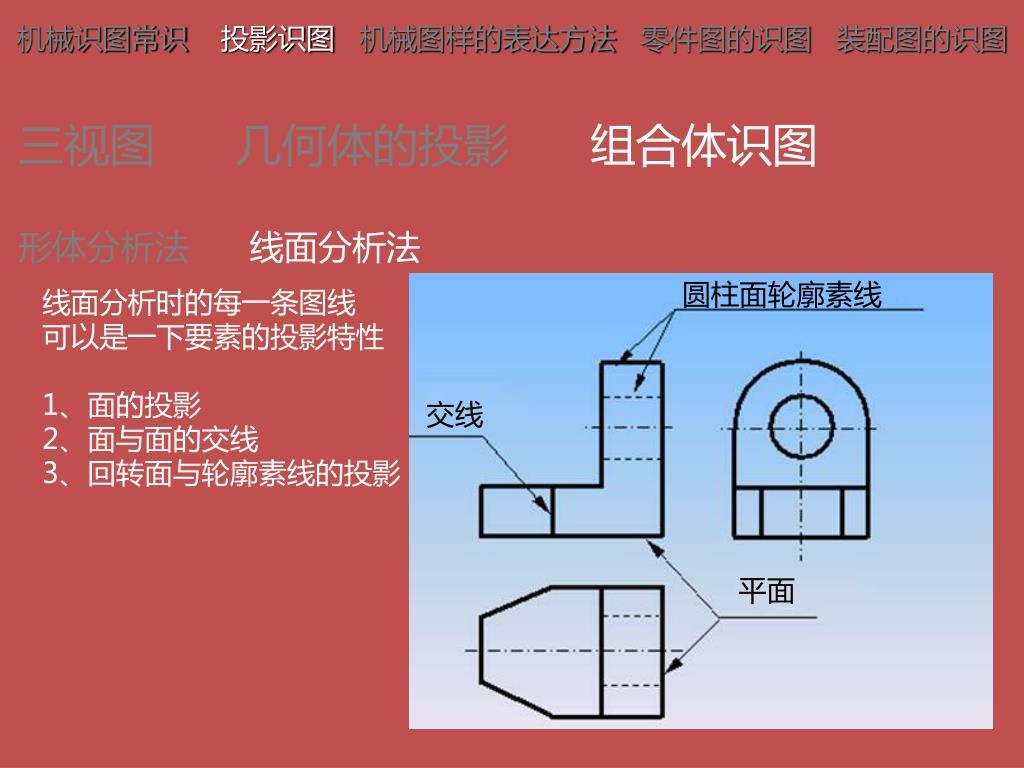

19. 机械识图常识 投影识图 机械图样的表达方法 零件图的识图 装配图的识图 三视图几何体的投影 组合体识图 形体分析法 线面分析法 圆柱面轮廓素线 线面分析时的每一条图线 可以是一下要素的投影特性 1、面的投影 2、面与面的交线 3、回转面与轮廓素线的投影 交线 平面

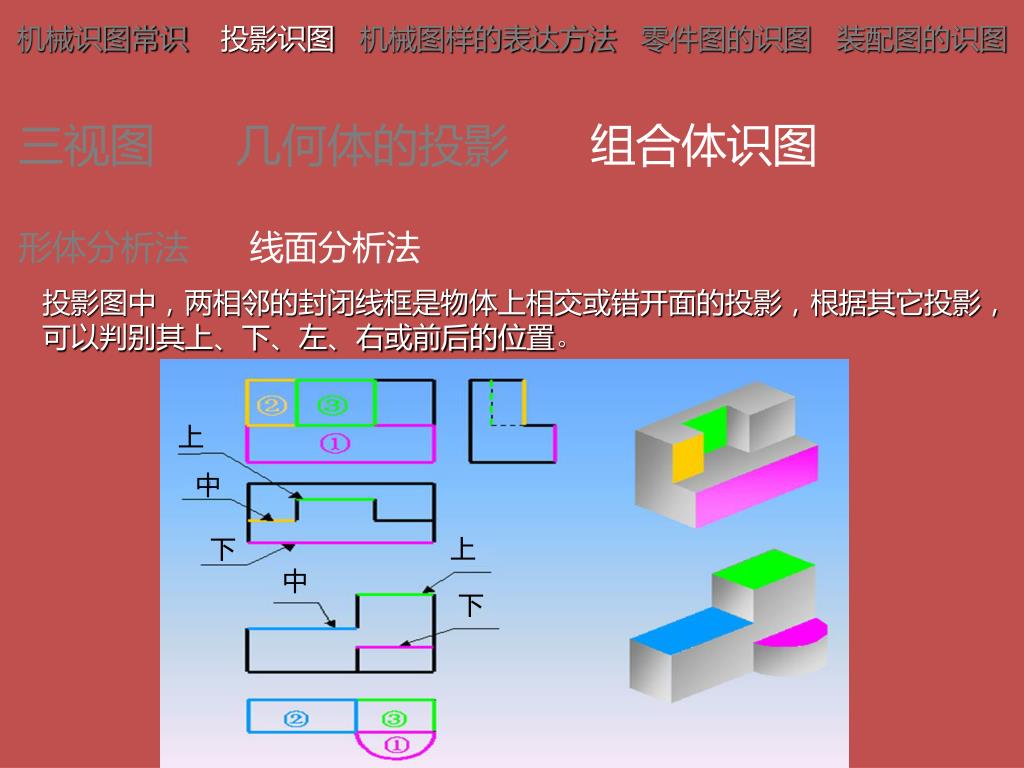

20. 机械识图常识 投影识图 机械图样的表达方法 零件图的识图 装配图的识图 三视图几何体的投影 组合体识图 形体分析法 线面分析法 投影图中，两相邻的封闭线框是物体上相交或错开面的投影，根据其它投影，可以判别其上、下、左、右或前后的位置。 上 中 下 上 中 下

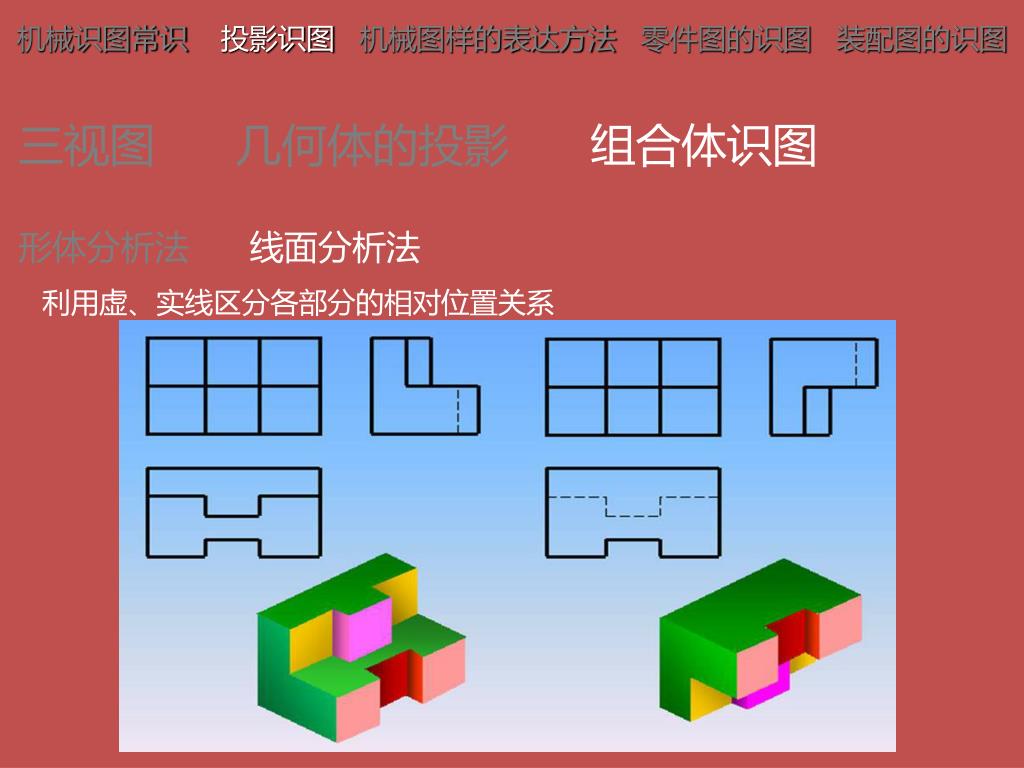

21. 机械识图常识 投影识图 机械图样的表达方法 零件图的识图 装配图的识图 三视图几何体的投影 组合体识图 形体分析法 线面分析法 利用虚、实线区分各部分的相对位置关系

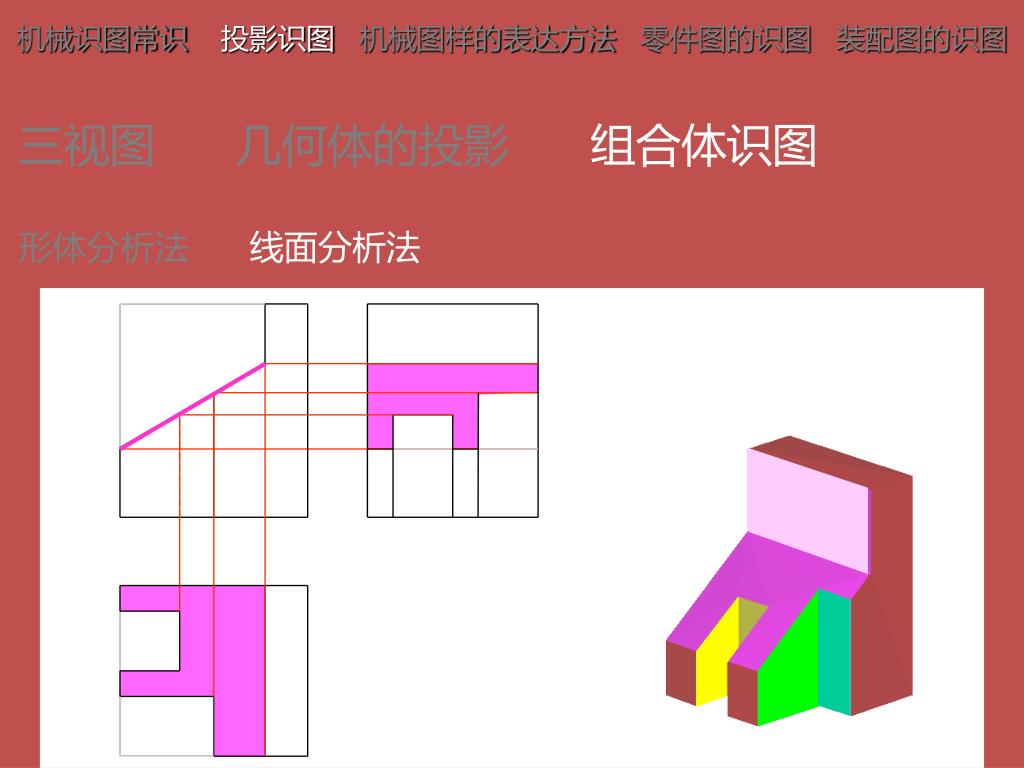

22. 机械识图常识 投影识图 机械图样的表达方法 零件图的识图 装配图的识图 三视图几何体的投影 组合体识图 形体分析法 线面分析法
