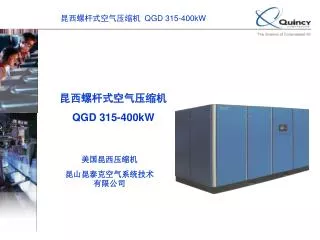

  1. 昆西螺杆式空气压缩机 QGD 315-400kW 昆西螺杆式空气压缩机 QGD 315-400kW 美国昆西压缩机 昆山昆泰克空气系统技术有限公司

  2. 昆西螺杆式空气压缩机 QGD 315-400kW 昆西全球化设计直联系列 Quincy Global Direct - QGD • 昆西全球化设计 • 外形美观大方 • 人性化设计 • 高效可靠 • 静音运行

  3. 昆西螺杆式空气压缩机 QGD 315-400kW QGD 315-400kW

  4. 昆西螺杆式空气压缩机 QGD 315-400kW QGD 315-400内部结构 进气系统 驱动系统 昆西主机

  5. 昆西螺杆式空气压缩机 QGD 315-400kW QGD 315-400内部结构 冷却系统 油气分离系统 电气控制系统 润滑系统 管路系统

  6. 昆西螺杆式空气压缩机 QGD 315-400kW 进气系统 进气消音箱设计 • 压缩机进气和电机冷却风均直接从机箱外引入新鲜风，效率更高，电机冷却条件更好 • 整个机箱以及消音箱均敷设有吸音棉，以降低噪音

  7. 昆西螺杆式空气压缩机 QGD 315-400kW 进气系统 POWERCORE 专利技术进气滤芯 • 专利技术，性能10倍于传统褶皱滤芯，压降小，压缩机效率更高 • 3微米除尘率达99.9％，悉心保护压缩机 • 寿命长，维护更换方便

  8. 昆西螺杆式空气压缩机 QGD 315-400kW 进气系统 昆西全闭式进气阀 • 可容调控制，范围（20－100％）高于其他厂牌同级机种。调节范围大，使生产线供气压力稳定，生产品质稳定，减小轻重车频繁所造成的能耗，且延长马达寿命。 • 进气阀可全闭，卸载时，空气可通过旁通阀进入主机。突然失电或紧急停机时，进气阀全闭，防止润滑油倒喷。进气阀的执行器为气缸，运行稳定可靠。

  9. 昆西螺杆式空气压缩机 QGD 315-400kW 昆西主机 轴向进气 • 设有进气导向壳，使空气轴向进入转子，减小进气喘流，避免空气被预热，并有效使用螺杆全程长度，使螺杆更具效率，较径向进气节能5－7％

  10. 昆西螺杆式空气压缩机 QGD 315-400kW 昆西主机 主机轴封系统 • 三联PTFE唇式轴封组件 • 另设防尘盖，保护唇封并形成环状空间 • 环状空间通过管路连接至进气阀后，在运行中形成负压，确保轴封不漏油 • 扫气管路外设单向阀，更可靠，维护更方便

  11. 昆西螺杆式空气压缩机 QGD 315-400kW 驱动系统 • 6kV, 10kV/3P/50Hz IP23（ODP）电机，选用国内知名品牌。可选380V, 6kV, 10kV IP54 (TEFC)电机 • “C”型法兰连接电机和主机，永久保持轴的对中 • 直联驱动，无皮带或齿轮，无传动损失 • 柔性联轴器，运行平稳可靠

  12. 昆西螺杆式空气压缩机 QGD 315-400kW 电气及控制系统 主要电气及控制元件 • 6KV/10KV 全压启动，高压启动柜为可选项 • 380V 采用星－三角降压启动，电气元件采用SIEMENS品牌，品质保障 • PLC智能控制系统，采用SIEMENS 标准工业PLC，运行可靠，扩展及通讯方便

  13. 昆西螺杆式空气压缩机 QGD 315-400kW 电气及控制系统 人机界面及主要控制功能 • 采用SIEMENS TD200人机界面，中英文显示，界面友好 • 可逻辑联控干燥机 • 星－三角降压启动 • 运行模式选择：自动/双重，连续，网络（6台） • 网络模式机器ID设置 • 系统时间设置 • 总运行时间和加载运行时间记录 • 实时监控工作压力和温度 • 维护时间设定和显示 • 故障报警显示 • 自动双重模式卸载延时停机时间设定 • 电源中断恢复后自动启动设定以及延时时间设定 • 故障报警记录，时间和故障内容 • 运行及报警参数设置及密码保护 • 标准工业PLC，扩展方便，支持Profibus等通讯协议

  14. 昆西螺杆式空气压缩机 QGD 315-400kW 电气及控制系统 控制系统升级选项 • 采用SIEMENS 更高型号标准工业PLC，可联网16台 • 采用SIEMENS HMI520彩色触摸屏 • 界面友好，中、英、法、西班牙文四种语言显示 • 除了具备标配PLC的所有功能外，还可显示查看温度、压力历史曲线图 • 多种网络运行程序设计和选择 • 控制昆西提升阀

  15. 昆西螺杆式空气压缩机 QGD 315-400kW 电气及控制系统 提升阀调节系统选项 • 昆西专利技术的提升阀，最佳满载效率和部分负荷效率 • 监测排气压力的变化及变化速率，高速PID控制运算，自动调整提升阀的开闭和开闭数量 • 控制排气压力在目标压力的±0.069bar范围内 • 弧面设计阀面，与主机壳体内弧面一致。提升阀在关闭时，不会产生齿间泄漏。

  16. 昆西螺杆式空气压缩机 QGD 315-400kW 油气分离系统 • 全新分离技术，模块化多滤芯设计，提供更大流通面积 • 压缩空气经离心，重力和滤芯的过滤三重分离后，含油量小于3ppm • 所有连接管路设计于油气桶侧壁，更换滤芯无需拆装管路，更方便，更人性化

  17. 昆西螺杆式空气压缩机 QGD 315-400kW 润滑系统 • 昆西高精密玻璃纤维油过滤器，悉心保护压缩机 • 进口高品质温控阀，控制润滑油温度，保障压缩机稳定运行

  18. 昆西螺杆式空气压缩机 QGD 315-400kW 润滑系统 • 采用昆西QuinSyn系列合成油，出厂标配QuinSyn- PLUS合成润滑油 • 无油焦运行 • 高粘温指数 • 高防腐蚀性 • 含水性 • 高效冷却

  19. 昆西螺杆式空气压缩机 QGD 315-400kW 冷却系统 标配水冷冷却系统 • 双油冷＋后冷，充分的冗余设计，可在高达46℃的环境温度下正常运行 • 后冷却器趋近温度小于5～8℃ • 标配气水分离器，除去99.9%的液态水

  20. 昆西螺杆式空气压缩机 QGD 315-400kW 冷却系统 气水分离器 • 原装进口高品质气水分离器 • 旋风式分离，除去99.9%的液态水 • 带手动、自动排水阀

  21. 昆西螺杆式空气压缩机 QGD 315-400kW 冷却系统 风冷冷却系统选项 • 分体式式设计，安装灵活方便 • 上排风设计，热排风或热回收风管安装方便 • 静音运行，80～82dB(A)。上排风设计也有助降低噪音 • 变频控制低噪音轴流风机，自动通过调节风机转速来控制系统温度，高效节能

  22. 昆西螺杆式空气压缩机 QGD 315-400kW 管路系统 • 空气管路采用法兰联接式并设置合理的柔性管段，不易漏气,拆装方便 • 油管及水管设计采用预制钢管，布置整齐，稳定可靠 • SAE—“O”型密封圈保证最可靠的密封

  23. 昆西螺杆式空气压缩机 QGD 315-400kW 降噪减振优化设计 • 全密闭隔音机箱和底座 • 进气和电机冷却风消音箱 • 空气管路适当布置柔性连接 • 主机和电机法兰固定连接，用弹性减振器支撑

  24. 昆西螺杆式空气压缩机 QGD 315-400kW 谢 谢！ 美国昆西压缩机 昆山昆泰克空气系统技术有限公司
