Introduction

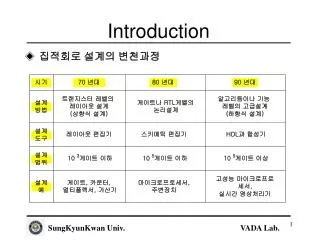

1. Introduction • 집적회로 설계의 변천과정 SungKyunKwan Univ.

2. Introduction • HDL 설계와 컴퓨터 프로그래밍과의 비교 SungKyunKwan Univ.

3. Introduction • WHAT IS VHDL? • VHDL(Very high speed integrated circuit Hardware Description Language) • 회로설계에서 상위의 동작 레벨에서부터 하위의 게이트 레벨까지 하드웨어를 기술하고 설계하도록 하는 언어. • CAD 업계 및 IEEE의 표준 언어. • 미국 정부가 지원 및 공인한 하드웨어 설계 언어. • VHDL의 출현 • 하드웨어의 모델링, 문서화, 합성, 검증, 제작 등의 하드웨어 설계 및 관리에서 상당한 불편과 문제점=> 표준화된 HDL이 없었기 때문(VHDL출현의 직접적인 동기) SungKyunKwan Univ.

4. Introduction • 미국 국방성의 VHSIC(Very High Speed Integrated Circuit) 프로젝트 일부로 만든 것이 VHDL이다. • 1986년 3월부터 시작하여 1987년 12월에 IEEE-1076이라는IEEE 표준 VHDL이 탄생. • 1991년 IEEE-1076에 합성기능의 강화를 위해 9개로 구성된 표준 논리 레벨(‘U’, ‘X’,’0’,’1’,’Z’,’W’,’L’,’H’,’-’)를 정의한 IEEE-1164를 발표. • VHDL을 이용한 회로 설계의 장점 • VHDL을 사용하게 되면 EDA Software나 ASIC Library에 상관없이 설계를 할 수 있다. • VHDL을 이용하여 반도체 내부 회로에 대한 검증부터 System 설계까지 할 수 있다. SungKyunKwan Univ.

5. Introduction • VHDL로 회로 설계한 것을 Synthesis Software를 이용하여 실제 반도체 회로를 얻을 수 있다. • VHDL의 표현방법 • 동작적 모델링(Behavioral Modeling) • 고급 컴퓨터 언어를 사용해서 프로그램을 작성하는 것과 비슷함. • 시스템의 하드웨어 구조와는 상관없이 표현 • 입력에 따른 출력 결과만을 고려한 기술. • 구조적 모델링(Structural Modeling) • 모든 회로의 컴포넌트(Component) 뿐만 아니라 이들의 상호연결을 나타냄. • Component와 gate와의 상호연결을 나타냄. SungKyunKwan Univ.

6. Introduction • VHDL을 이용한 설계 과정 SungKyunKwan Univ.

7. Introduction • Design Entry SungKyunKwan Univ.

8. Introduction • Function Simulation SungKyunKwan Univ.

9. Introduction • Synthesis SungKyunKwan Univ.

10. Introduction • Timing Simulation(Gate-level Simulation) • VHDL을 이용한 방법 • Verilog-HDL을 이용한 방법 • EDIF를 이용하는 방법 SungKyunKwan Univ.

11. VHDL의 구조 • VHDL의 기본구조 • ENTITY DECLARATION • 설계하고자 하는 회로의 이름과 입출력 인터페이스 정의 • 하드웨어의 검사 및 동작에 필요한 design parameter선언Entity entity_이름 is <generic(generic_list); > <port(port_list);> {선언문} <begin {문장}; >end <entity_이름 >; • Generic • 회로 동작 표현을 위한 design parameter를 선언 • Entity나 ARCHITECTURE에서 사용할 임의의 값을 선언 SungKyunKwan Univ.

12. VHDL의 구조 • 일단 generic으로 선언된 generic_list는 상수(constant)가 된다 • 회로 표현에 대한 편의성과 공정성을 도모entity sample is generic(B : integer := 3); port(Sel : in std_logic_vector(1 to B); Dout : out std_logic_vector(1 to 2**B);end sample; • Port • 지정어로 시작하며 괄호 안의 port_list를 통하여 외부와 연결 • port_list : mode, data type • data type : std_logic, std_logic_vector, integer 등 • mode : signal의 방향(in, out, inout, buffer) • In : signal이 entity로 들어오는(input)경우에 사용. • Out : entity로부터 나가는(output) 경우 사용. SungKyunKwan Univ.

13. VHDL의 구조 • Inout : 위의 두 가지 모두가 가능한(bidirectional)경우 사용. • Buffer : out기능에 signal을 entity내에서 다시 읽는 기능을 추가. • 선언문 • 하나의 Entity는 복수개의 Architecture 를 사용할 수 있다. • 이런 여러 종류의 Architecture에서 공용으로 사용할 선언관련 Parameter를 선언해 주는 역할. • 일반적으로 선언문은 Package나 Architecture에서 선언 • Package에서는 공통으로 사용하게 될 선언을 한다 SungKyunKwan Univ.

14. VHDL의 구조 • 선언문으로 올 수 있는 것 • ALIAS ,ATTRIBUTE, CONSTANT, DISCONNECTION, FILE • SIGNAL, Subprogram 선언 및 동작 표현, SUBTYPE, TYPE, USEentity sample is port(…….); type three_level_logic is (‘0’,’1’,’X’); use WORK.SPECIALS.all; ……end sample; • 문장 • 값의 설정이나 소거와 같은 assertion • Setup/hold time이나 펄스폭 등의 검사(check). • 허용되는 문장 • concurrent assertion문 , concurrent procedure call, process문 SungKyunKwan Univ.

15. VHDL의 구조 • entity rsff is port(s,r : in std_logic; q,q_bar : buffer std_logic); • constant setup : Time := 10 ns; • begin • ….. • Assert not (s=‘1’ and r=‘1’) <= 조건이 만족하지 않을때 • report “s&r are ‘1’” s와 r이 둘 다 1일 때 • severity ERROR; • ….. • Timingcheck(setup,….); • end; • 최소 entity 선언 • Test bench와 같이 입력과 출력이 없는 하드웨어 구조를 표현. • Entity Test isend; SungKyunKwan Univ.

16. VHDL의 구조 • ARCHITECTURE BODY • 회로의 실질적인 동작이나 연결 상태 등을 표현 • 하나의 Entity에 복수개의 Architecture사용Architecture architecture_이름 of entity_이름 is {선언문} begin {동작표현}end <architecture_이름 >; • 선언문 • Architecture 안에서 사용할 각종 Type과 변수 종류들을 선언 • 선언문으로 올 수 있는 것 • ALIAS ,ATTRIBUTE, CONSTANT, DISCONNECTION, FILE • SIGNAL, Subprogram 선언 및 동작 표현, SUBTYPE, TYPE, USE SungKyunKwan Univ.

17. VHDL의 구조 • 동작표현 • 하드웨어의 내부 동작 및 구조를 표현 • 기능에 의한 분류 • Concurrent문 어떤 회로에 대한 동시적인 회로 상태의 변화 표현 문장들의 순서에 상관없이 똑같이 우선순위를 가진다Simulation을 하면 첫번째 줄에 있는 동작 표현이나 마지막 줄에 쓰여진 동작 표현이나 같은 시간에서 동시에 simulation된다. • Sequential문 일반적인 Logic의 순차적 상태를 기술할 수 있는 문자 반드시 앞의 문장이 진행되어야만 뒤의 문장이 실행된다. Concurrent문의 Subprogram과 process문에서만 사용. • 상태에 의한 분류 • Behavioral • Dataflow • Structural SungKyunKwan Univ.

18. VHDL의 구조 • SUBPROGRAM과 PACKAGE • 많이 사용하거나 중복되는 부분을 function이나 procedure와 같은 subprogram을 이용하여 간단하게 표현. • 이러한 subprogram이나 각종 선언문 등을 따로 모아서 만든 것이 package이다. • Subprogram • Function • 지연 없이 계산하여 return하므로 wait문을 포함할 수 없다. • Signal assignment문을 사용할 수 없다. • Type conversion, 연산자 overloading, signal resolution에 주로 사용. • Parameter는 입력용으로 사용하고 결과 값은 return 뒤에서 정의한 type_지정의 data_type을 가진 function 값을 되돌려 받는다. • Procedure • Signal문과 wait문을 허용. • Parameter를 통하여 입력 값을 전달하고 결과를 받는다. SungKyunKwan Univ.

19. VHDL의 구조 • Procedure와 function의 형식 • Procedure procedure_이름 <(parameter_list)> is • {선언문} begin {sequential문}end <procedure_이름 >; • Function function_이름 <(parameter_list)> return type_지정 is • {선언문} begin {sequential문}end <function_이름 >; SungKyunKwan Univ.

20. VHDL의 구조 • Procedure와 function의 예 • Procedure invert1(X : in std_logic; Y : out std_logic) is • begin • if X=‘0’ then • Y <= ‘1’; • else • Y <= ‘0’; • end if; • end invert1; • Function invert2 (X : std_logic) return std_logic is • begin if X=‘0’ then return ‘1’; • else return ‘0’; • end if; • end invert2; SungKyunKwan Univ.

21. VHDL의 구조 • Package • Data type, function, procedure를 한 장소에 모아서 선언하여 VHDL 설계에서 공동으로 사용할 수 있게 한다. • C 언어에서 header file과 같은 기능. • 독립적인 File로 존재. • Library에 종속되어 다른 VHDL 표현 문장에서 use문 사용하여 참조된다. • Package 형식 • Package declaration • 외부와의 인터페이스 역할.여기에 선언된 것은 외부에서 사용 가능 • VHDL 작성과정에서 공통적으로 필요로 하는 type 선언이나 subprogram 선언을 한다. • Package body package declaration에서 정의한 subprogram의 body포함 SungKyunKwan Univ.

22. VHDL의 구조 • Package package_이름 is {선언문} end <package_이름 >; • package body package_이름 is • {문장} • end <package_이름 >; • Package declaration 과 body의 사용 예제-- package declaration • Package sample istype three_level_logic is (‘0’,’1’,’X’);function “and”(A,B : three_level_logic) return three_level_logic;end sample; SungKyunKwan Univ.

23. VHDL의 구조 • -- package body • Package body sample is • function “and” (A,B : three_level_logic) • return three_level_logic is • begin • if A=‘1’ and B=‘1’ then return ‘1’; • elsif A=‘X’ or B=‘X’ then return ‘X’; • else return ‘0’; • end if; end “and”; • -- other subprogram specification • end sample; • Package의 사용 • Use library_이름.package_이름.내용 • Package의 모든 내용을 사용하고 싶을 때는 내용에 all을 사용 SungKyunKwan Univ.

24. VHDL의 구조 • CONFIGURATION • 하나의 entity에 여러 개의 architecture로 된 design을 simulation할 때 configuration으로 하나의 entity에 하나의 architecture를 연결하여 simulation을 할 수 있다. • Design Unit의 회로 상태를 가장 간단하게 설명 • 계층구조의 회로를 simulation이나 synthesis 할 때 미리 compile된 file의 형태의 데이터 베이스와 연결. • DESIGN LIBRARY • 이미 설계한 것을 저장하여 필요 시에 이용할 수 있도록 설계한 것을 공유하도록 하는 일종의 저장장소(WORKING LIBRARY). • 표준 data type이나 ASCII 파일에서 읽거나 쓰기를 위하여 사용되는 subprogram 등을 정의(RESOURCE LIBRARY). SungKyunKwan Univ.

25. VHDL의 구조 SungKyunKwan Univ.

26. VHDL의 구조 • Fig 1. VHDL library and VHDL analyzer • Fig 2. VHDL library and VHDL simulator SungKyunKwan Univ.

27. VHDL의 구조 • TEST BENCH • Simulation Pattern(Input Stimulus)을 서술하는 문장 • IEEE에 정식 등록 • 다른 Simulator에서도 공동으로 사용 SungKyunKwan Univ.

28. VHDL의 구조 • 간단한 VHDL 모델링의 예 • 전가산기의 구성 및 진리표 SungKyunKwan Univ.

29. VHDL의 구조 • 전가산기의 VHDL 모델링 • Entity Declaration • Library ieee; • use ieee.std_logic_1164.all; • use ieee.std_logic_arith.all; • entity Full_Adder is • port ( X,Y,C_in : in std_logic; • S_out,C_out : out std_logic); • end Full_Adder; SungKyunKwan Univ.

30. VHDL의 구조 • 전가산기의 VHDL 모델링 • Architecture Body(동작적 모델링) • architecture Behave of Full_Adder is • begin • process(X,Y,C_in) • variable l : integer; • begin • l := 0; • if X=‘1’ then l := l+1; end if; • if Y=‘1’ then l := l+1; end if; • if C_in=‘1’ then l:= l+1; end if; • if (l=0) or (l=2) then S_out <= ‘0’; • else S_out <= ‘1’; • end if; • if (l=0) or (l=1) then C_out <= ‘0’; • else C_out <= ‘1’; • end if; • end process; • end Behave; SungKyunKwan Univ.

31. VHDL의 구조 • 전가산기의 VHDL 모델링 • Architecture Body(구조적 모델링) • architecture Structure of Full_Adder is • signal t_s,t_c1,t_c2 : std_logic • component OR2 • port(i1,i2 : in std_logic; • o : out std_logic); • end component; • component Half_Adder • port(A,B : in std_logic; • S,C : out std_logic); • end component; • begin SungKyunKwan Univ.

32. VHDL의 구조 • HA1 : Half_Adder • port map (X,Y,t_s,t_c1); • HA2 : Half_Adder • port map (t_s,C_in,S_out,t_c2); • ORG : OR2 • port map (t_c1,t_c2,C_out); • end Structure; SungKyunKwan Univ.

33. VHDL의 구조 • OR 게이트 VHDL 모델링 • Entity OR2 is • port(i1,i2 : in std_logic; • o : out std_logic); • end OR2; • Architecture Behave of OR2 is • begin • process • begin • if (i1=‘0’) and (i2=‘0’) then • o <= ‘0’; • else • o <= ‘1’; • end if; • wait on i1,i2; • end process; • end Behave; SungKyunKwan Univ.

34. VHDL의 구조 • 반가산기 VHDL 모델링 • Entity Half_Adder is • port(A,B : in std_logic; • S,C : out std_logic); • end Half_Adder; • Architecture Behave of Half_Adder is • begin • process • begin • if (A=B) then S <= ‘0’; • else S <= ‘1’; • end if; • if (A=‘1’) and (B=‘1’) then C <= ‘1’; • else C <= ‘0’; • end if; • wait on A,B; • end process; • end Behave; SungKyunKwan Univ.

35. VHDL의 구조 • TEST BENCH • Entity FA_test is • end FA_test; • Architecture Test of FA_test is • signal X,Y : std_logic; • signal C_in : std_logic := 0; • signal S_out,C_out : std_logic; • component Full_Adder • port(X,Y,C_in : in std_logic; • S_out,C_out : out std_logic); • end component; • begin • FA : Full_Adder • port map (X,Y,C_in,S_out,C_out) • X <= ‘0’, • ‘1’ after 40 ns. • ‘0’ after 80 ns; SungKyunKwan Univ.

36. VHDL의 구조 • Y <= ‘0’, • ‘1’ after 20 ns, • ‘0’ after 40 ns, • ‘1’ after 60 ns, • ‘0’ after 80 ns; • C_in <= ‘0’, • ‘1’ after 10 ns, • ‘0’ after 20 ns, • ‘1’ after 30 ns, • ‘0’ after 40 ns, • ‘1’ after 50 ns; • end Test; • configuration cfg_FA of FA_test is • for Test • for FA : Full_Adder • use entity Work.Full_Adder(Behave); • end for; • end for; • end cfg_FA; SungKyunKwan Univ.

37. VHDL의 구조 • Simulation 결과 파형 SungKyunKwan Univ.

38. CONCURRENT문 • 순서에 상관없이 동시 다발적으로 수행되는 문장. • 문장이 위치하는 줄에 상관없이 동시에 수행. • Architecture 본문에서 주로 사용. • BLOCK • PROCESS • PROCEDURE Call • SIGNAL 전달문 • ASSERT • COMPONENT 관련문 • GENERATE SungKyunKwan Univ.

39. CONCURRENT문 • BLOCK • 회로 설계 시에 내부적으로 계층구조를 가져야 할 때 사용 • Structural표현을 하지 않고 전체 회로 동작을 표현 • [label :] block (guard_조건) • {선언문} • begin • {concurrent문} • end block [label] SungKyunKwan Univ.

40. CONCURRENT문 • Example1 • entity LATCH is • port ( D, ENB : in std_logic; • Q, QB : out std_logic); • end LATCH; • architecture LATCH_GUARDED of LATCH is • begin • B1 : block (ENB = ‘0’) • begin • Q <= guarded D after 5 ns; • QB <= guarded not (D) after 7 ns; • end block; • end LATCH_GUARDED SungKyunKwan Univ.

41. CONCURRENT문 • PROCESS • Behavioral로 표현할 수 있는 가장 일반적인 회로 표현 방법 • Sequential문을 본문으로 사용 • [process_레이블 :] • process [(sensitivity_list)] • {선언문} • begin • {sequential문} • end process [process_레이블]; • sensitivity_list : signal의 이름을 list로 가지며 이들 signal중에서 적어도 하나의 값이 변해야 process문이 수행 SungKyunKwan Univ.

42. CONCURRENT문 • Example • entity AND-OR is • port ( I1,I2 : in std_logic; • O1,O2 : out std_logic); • end AND-OR; • architecture SAMPLE of AND-OR is • begin • process(I1,I2) • begin • O1 <= I1 and I2 after 5 ns; • O2 <= I1 or I2 after 5 ns; • end process; • end AND-OR; SungKyunKwan Univ.

43. CONCURRENT문 • Example • entity AND-OR is • port ( I1,I2 : in std_logic; • O1,O2 : out std_logic); • end AND-OR; • architecture SAMPLE of AND-OR is • begin • process • begin • O1 <= I1 and I2 after 5 ns; • O2 <= I1 or I2 after 5 ns; • wait on I1, I2; • end process; • end AND-OR; SungKyunKwan Univ.

44. CONCURRENT문 • SIGNAL 전달문 • Signal로 선언된 선언자나 entity의 port에서 선언된 출력 값에 임의의 상태 값을 전달하는 문장 • 조건적 signal 전달문 • Sequential문의 if와 비슷한 구조 • [label :] signal_이름 <= 파형1 when 조건1 else • 파형2 when 조건2 else • . • . • 파형n-1 when 조건n-1 else • 파형n; SungKyunKwan Univ.

45. CONCURRENT문 • 선택적 signal 전달문 • Sequential문의 case와 비슷한 구조 • [label :] with 수식 select • signal_이름 <= 파형1 when 선택1, • 파형2 when 선택2, • . • . • 파형n when 선택n; SungKyunKwan Univ.

46. CONCURRENT문 • Example1(조건적 signal 전달문) • architecture SAMPLE of XOR-GATE is • begin • Z <= ‘0’ after 5 ns when A=B else • ‘1’ after 5 ns; • end SAMPLE; • Example2(선택적 signal 전달문) architecture SAMPLE of DECODER is begin with sel select dout <= “0001” after 5 ns when “00”, “0010” after 5 ns when “01”, “0100” after 5 ns when “10”, “1000” after 5 ns when others; end SAMPLE; SungKyunKwan Univ.

47. CONCURRENT문 • ASSERT • 임의의 조건에 만족되지 않을 때 내용을 화면에 출력하고 등급을 나누어 Simulation의 진행을 조종 • assert 조건 • [report 메시지] • [severity 레벨] • Report 메시지 • Note : 메시지의 화면 출력 • Warning : 메시지 출력, 발생 시간 및 장소 출력, 시뮬레이션 계속 • Error : 메시지 출력, 시뮬레이션 중지 • Failure : 메시지 출력, 시뮬레이션 상태로부터 빠져 나옴 SungKyunKwan Univ.

48. CONCURRENT문 • Example • entity RS-FF is • port ( S,R : in std_logic; • Q : out std_logic); • end RS-FF; • architecture SAMPLE of RS-FF is • begin • process • begin • assert not (S=‘1’ and R=‘1’) • report “Both S and R are ‘1’”; • severity Error; • …... • end process • end SAMPLE SungKyunKwan Univ.

49. CONCURRENT문 • COMPONENT 관련문 • Component Declaration • component식별어 • [generic(….);] • [port(…..);] • end conponent; • Component Instantiation • label : component_이름 • [generic map(association_list);] • [port map(association_list);] SungKyunKwan Univ.

50. CONCURRENT문 • Example • architecture SAMPLE of TEST is • component sub • port(In1,In2 : in std_logic; • Out1 : out std_logic); • end component; • signal A,B,C ; std_logic; • begin • U0 : sub • port map(In1 => A, In2 => B, Out1 => C); • end TEST; SungKyunKwan Univ.
