1.5 晶体的结构与性质 -- 无机化合物结构. 晶体的结构 : 晶体所属的晶系 晶体中质点的堆积方式及空间坐标 配位数、配位多面体及其连接方式 晶胞分子数 空隙填充情况 特定的晶体结构对晶体性能的影响 材料组成 - 结构 - 性能之间的相互关系. 本节介绍以下内容： 一、 AX 型结构， 二、 AX 2 型结构， 三、 A 2 X 3 型结构， 四、 ABO 3 型结构， 五、 AB 2 O 4 型（尖晶石， spinelle ）结构， 六、无机化合物结构与鲍林规则 （ Pauling’s rule ）。.
E N D

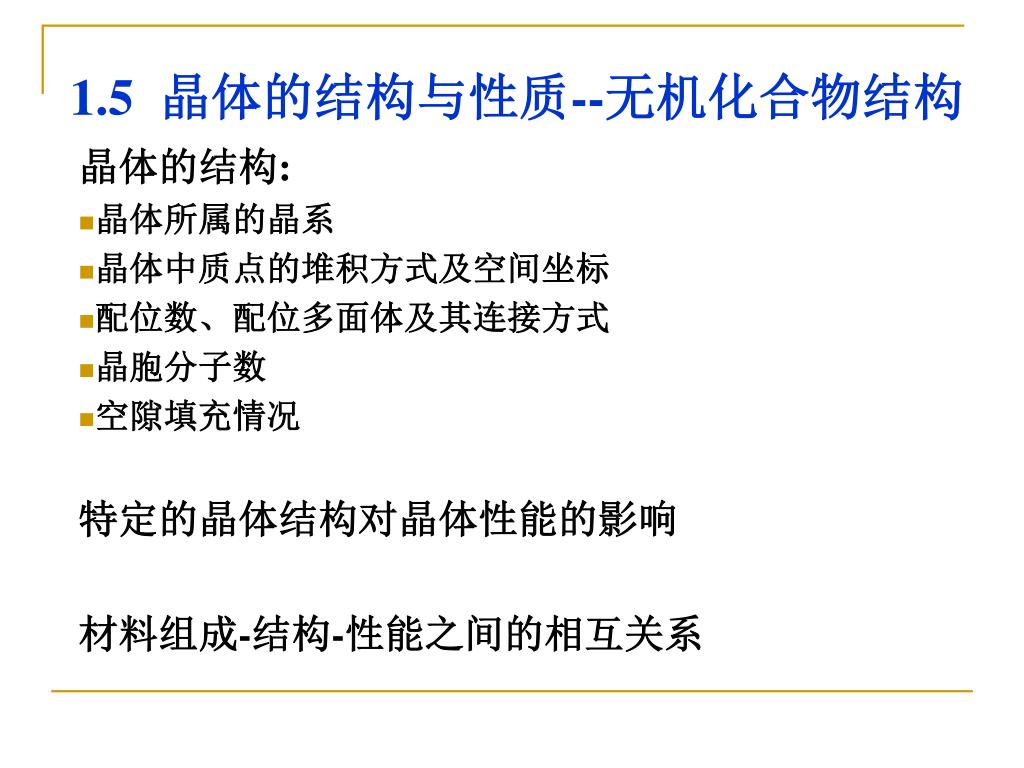

1.5 晶体的结构与性质--无机化合物结构 晶体的结构: • 晶体所属的晶系 • 晶体中质点的堆积方式及空间坐标 • 配位数、配位多面体及其连接方式 • 晶胞分子数 • 空隙填充情况 特定的晶体结构对晶体性能的影响 材料组成-结构-性能之间的相互关系

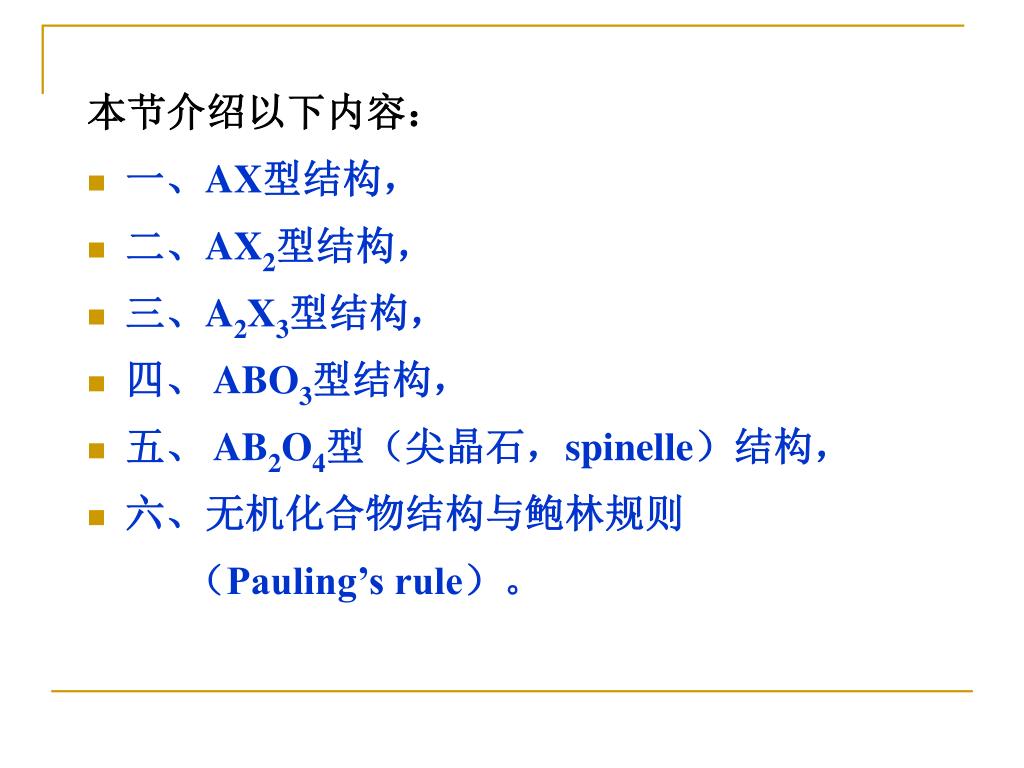

本节介绍以下内容： • 一、AX型结构， • 二、AX2型结构， • 三、A2X3型结构， • 四、 ABO3型结构， • 五、 AB2O4型（尖晶石，spinelle）结构， • 六、无机化合物结构与鲍林规则 （Pauling’s rule）。

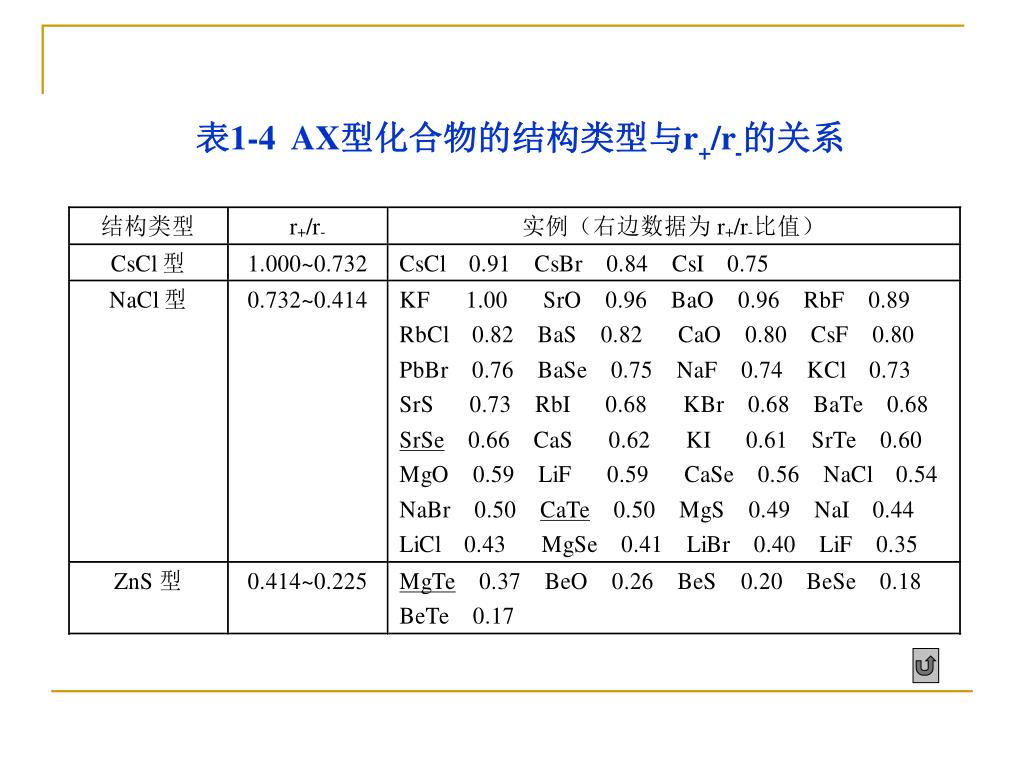

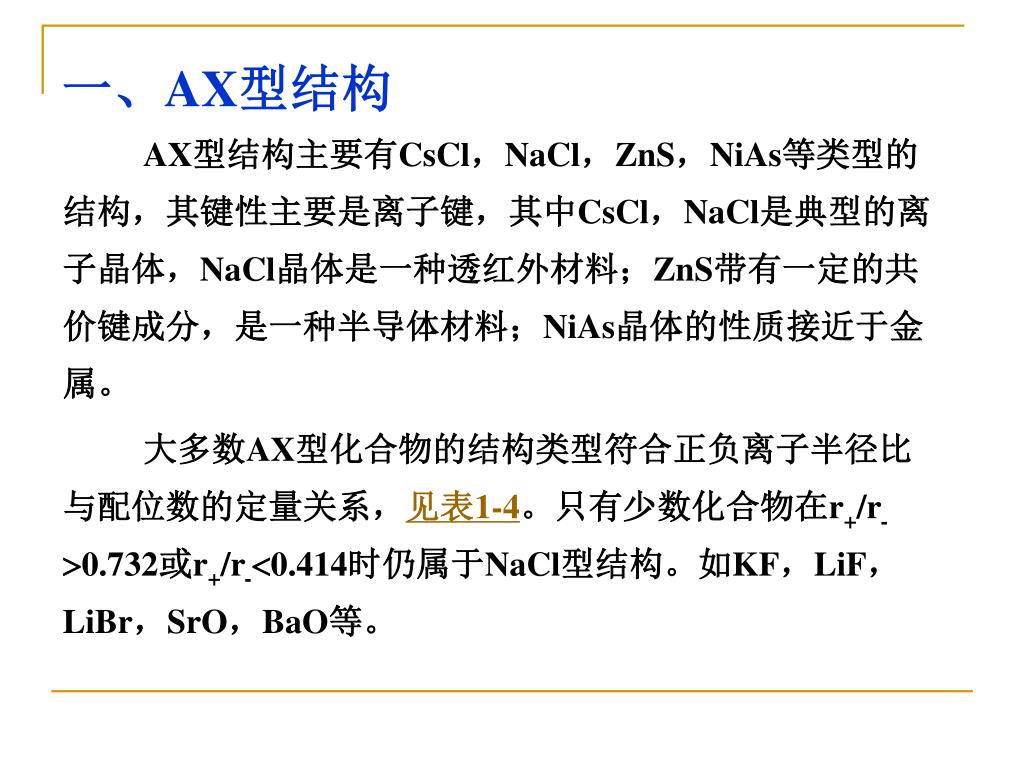

一、AX型结构 AX型结构主要有CsCl，NaCl，ZnS，NiAs等类型的结构，其键性主要是离子键，其中CsCl，NaCl是典型的离子晶体，NaCl晶体是一种透红外材料；ZnS带有一定的共价键成分，是一种半导体材料；NiAs晶体的性质接近于金属。 大多数AX型化合物的结构类型符合正负离子半径比与配位数的定量关系，见表1-4。只有少数化合物在r+/r-0.732或r+/r-0.414时仍属于NaCl型结构。如KF，LiF，LiBr，SrO，BaO等。

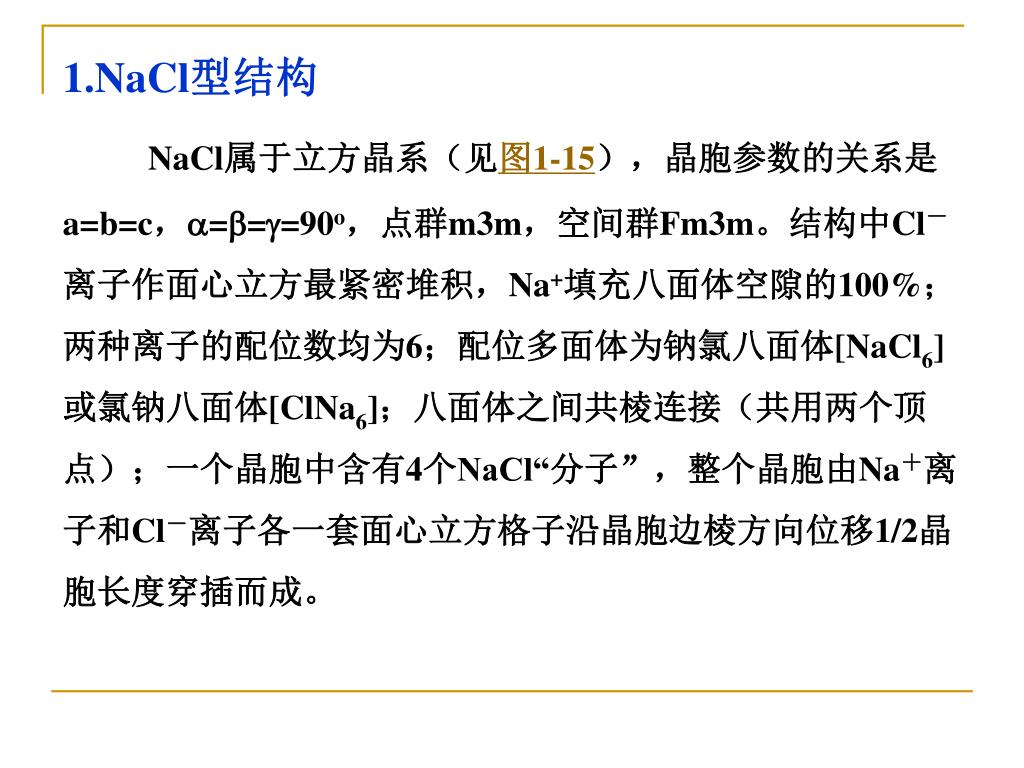

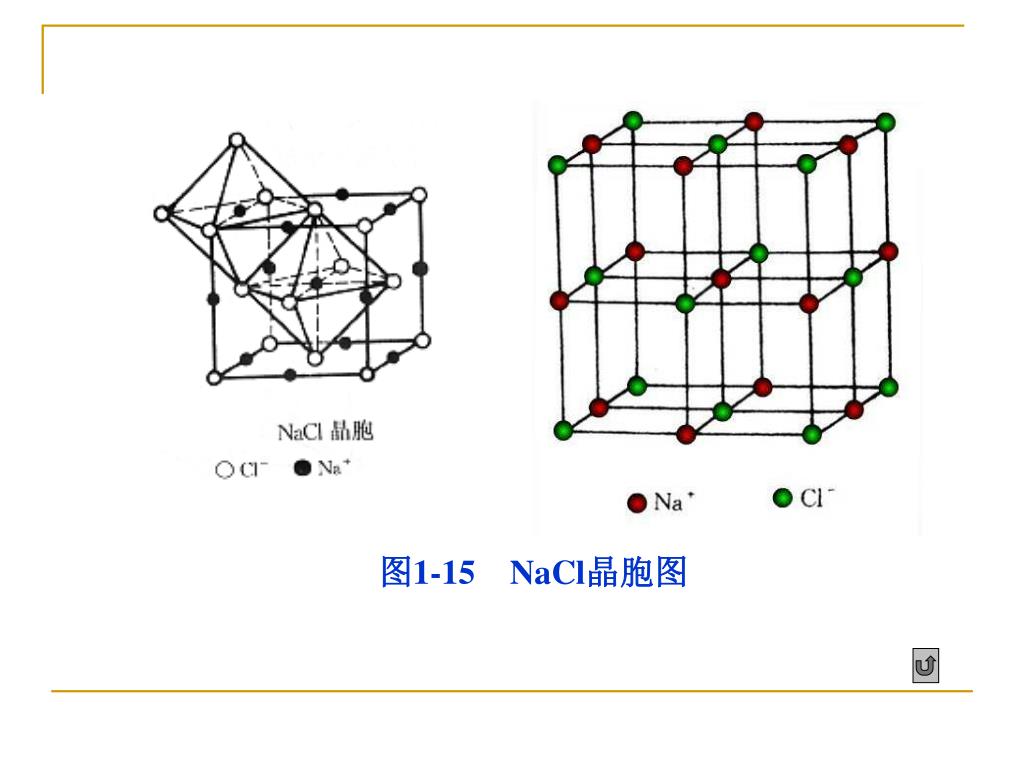

1.NaCl型结构 NaCl属于立方晶系（见图1-15），晶胞参数的关系是a=b=c，===90o，点群m3m，空间群Fm3m。结构中Cl－离子作面心立方最紧密堆积，Na+填充八面体空隙的100%；两种离子的配位数均为6；配位多面体为钠氯八面体[NaCl6]或氯钠八面体[ClNa6]；八面体之间共棱连接（共用两个顶点）；一个晶胞中含有4个NaCl“分子”，整个晶胞由Na＋离子和Cl－离子各一套面心立方格子沿晶胞边棱方向位移1/2晶胞长度穿插而成。
NaCl型结构在三维方向上键力分布比较均匀，因此其结构无明显解理（晶体沿某个晶面劈裂的现象称为解理），破碎后其颗粒呈现多面体形状。NaCl型结构在三维方向上键力分布比较均匀，因此其结构无明显解理（晶体沿某个晶面劈裂的现象称为解理），破碎后其颗粒呈现多面体形状。 常见的NaCl型晶体是碱土金属氧化物和过渡金属的二价氧化物，化学式可写为MO，其中M2+为二价金属离子。结构中M2+离子和O2-离子分别占据NaCl中Na+和Cl-离子的位置。这些氧化物有很高的熔点，尤其是MgO（矿物名称方镁石），其熔点高达2800℃左右，是碱性耐火材料镁砖中的主要晶相。

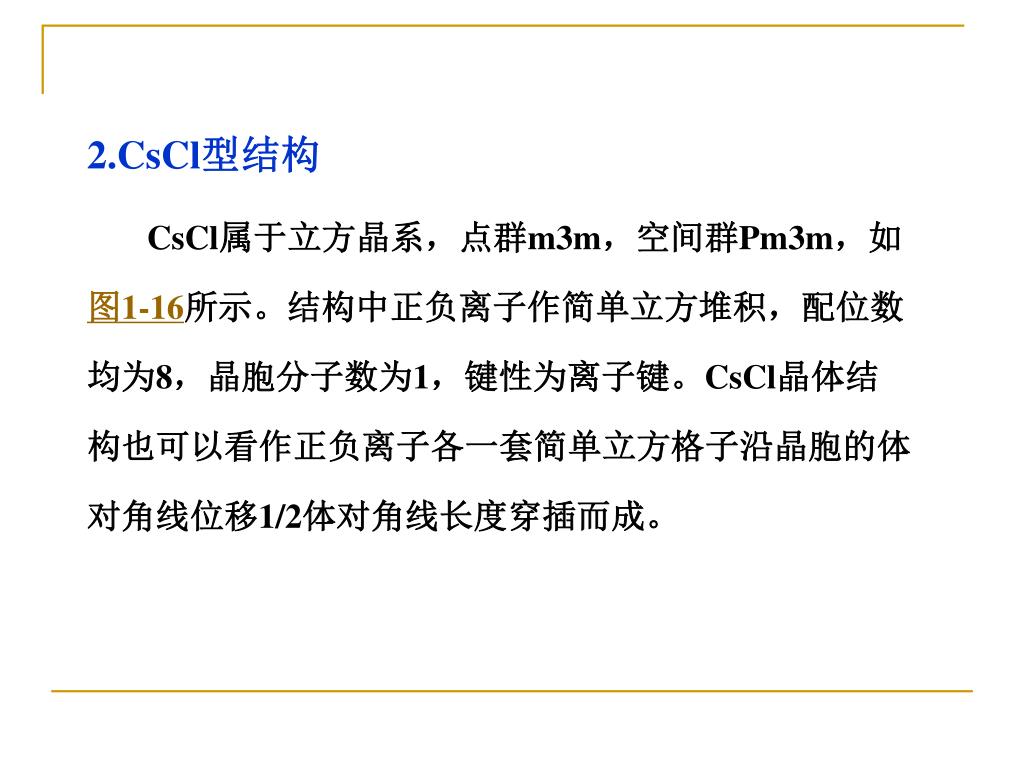

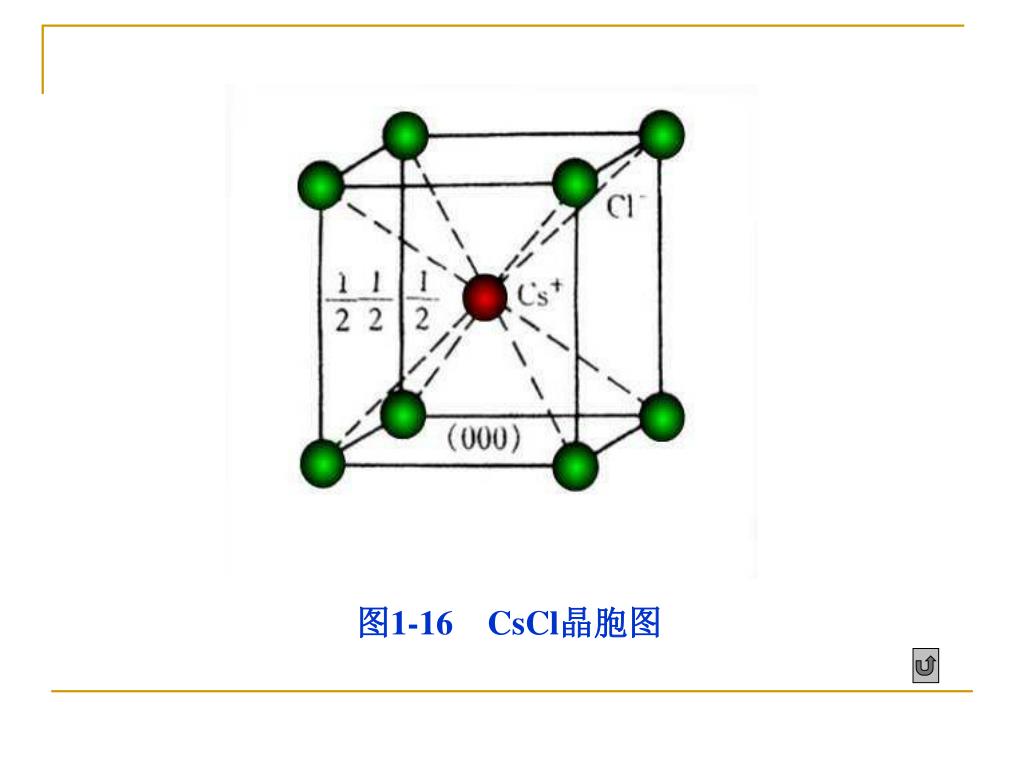

2.CsCl型结构 CsCl属于立方晶系，点群m3m，空间群Pm3m，如图1-16所示。结构中正负离子作简单立方堆积，配位数均为8，晶胞分子数为1，键性为离子键。CsCl晶体结构也可以看作正负离子各一套简单立方格子沿晶胞的体对角线位移1/2体对角线长度穿插而成。
3.立方ZnS（闪锌矿，zincblende）型结构 闪锌矿属于立方晶系，点群3m，空间群F3m，其结构与金刚石结构相似，如图1-17所示。 结构中S2-离子作面心立方堆积，Zn2+离子交错地填充于8个小立方体的体心，即占据四面体空隙的1/2，正负离子的配位数均为4。一个晶胞中有4个ZnS“分子”。整个结构由Zn2+和S2-离子各一套面心立方格子沿体对角线方向位移1/4体对角线长度穿插而成。由于Zn2+离子具有18电子构型，S2-离子又易于变形，因此，Zn-S键带有相当程度的共价键性质。常见闪锌矿型结构有Be，Cd，Hg等的硫化物，硒化物和碲化物以及CuCl及-SiC等。

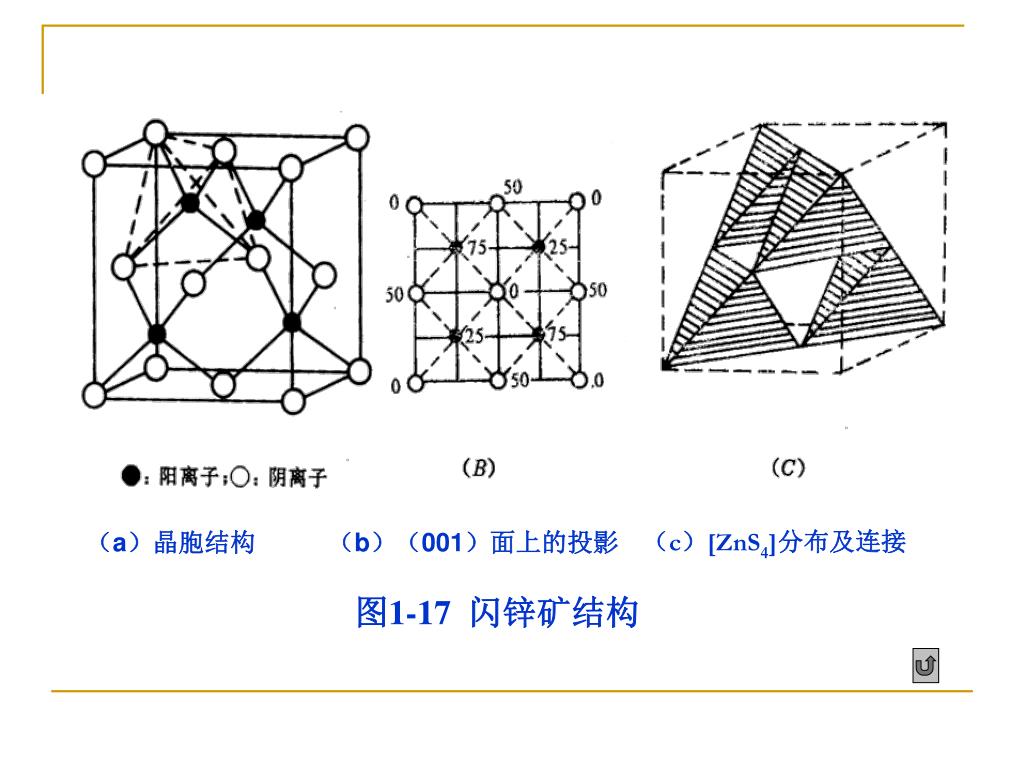

图1-17 闪锌矿结构 （a）晶胞结构 （b）（001）面上的投影 （c）[ZnS4]分布及连接

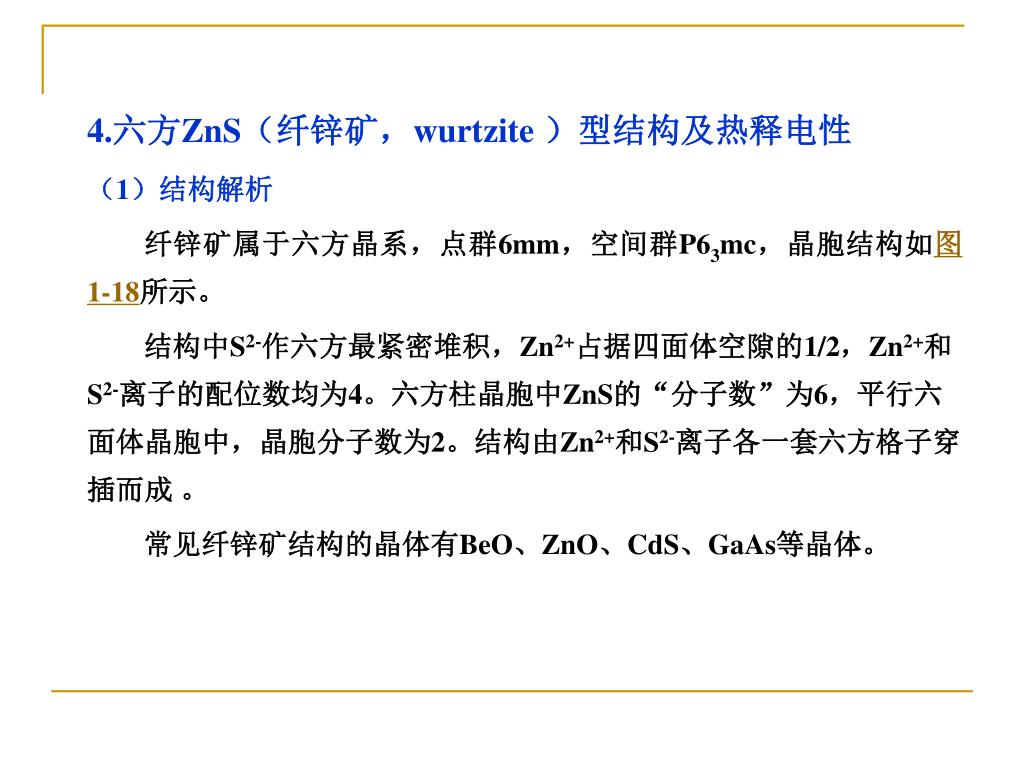

4.六方ZnS（纤锌矿，wurtzite ）型结构及热释电性 （1）结构解析 纤锌矿属于六方晶系，点群6mm，空间群P63mc，晶胞结构如图1-18所示。 结构中S2-作六方最紧密堆积，Zn2+占据四面体空隙的1/2，Zn2+和S2-离子的配位数均为4。六方柱晶胞中ZnS的“分子数”为6，平行六面体晶胞中，晶胞分子数为2。结构由Zn2+和S2-离子各一套六方格子穿插而成 。 常见纤锌矿结构的晶体有BeO、ZnO、CdS、GaAs等晶体。

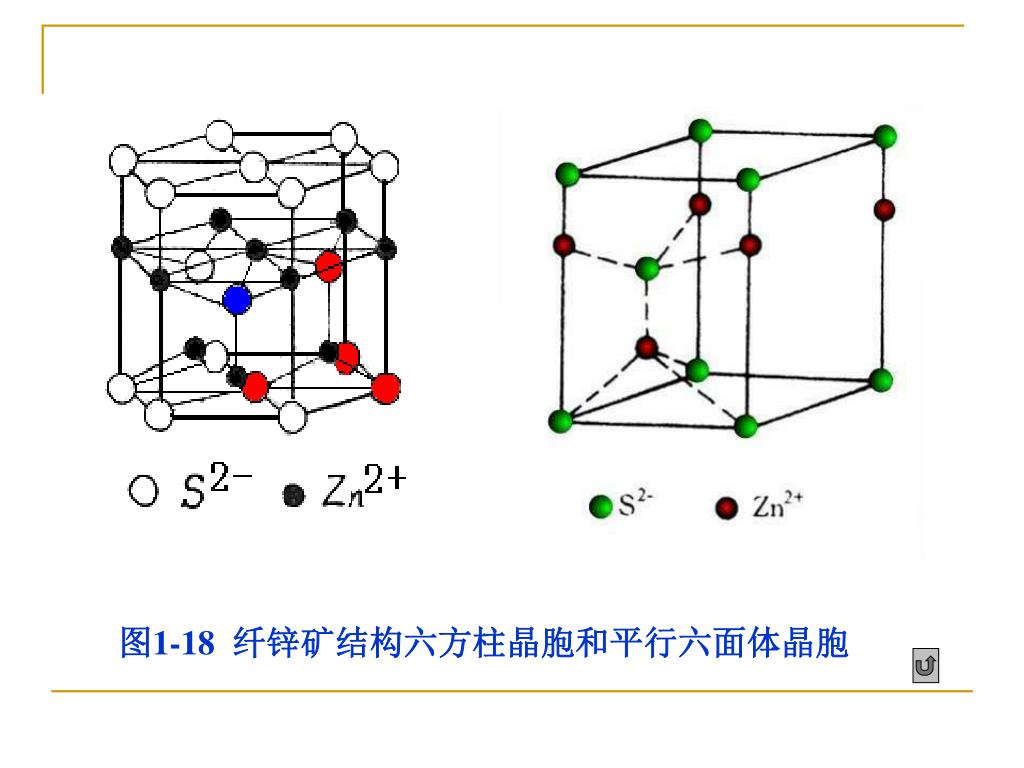

图1-18 纤锌矿结构六方柱晶胞和平行六面体晶胞

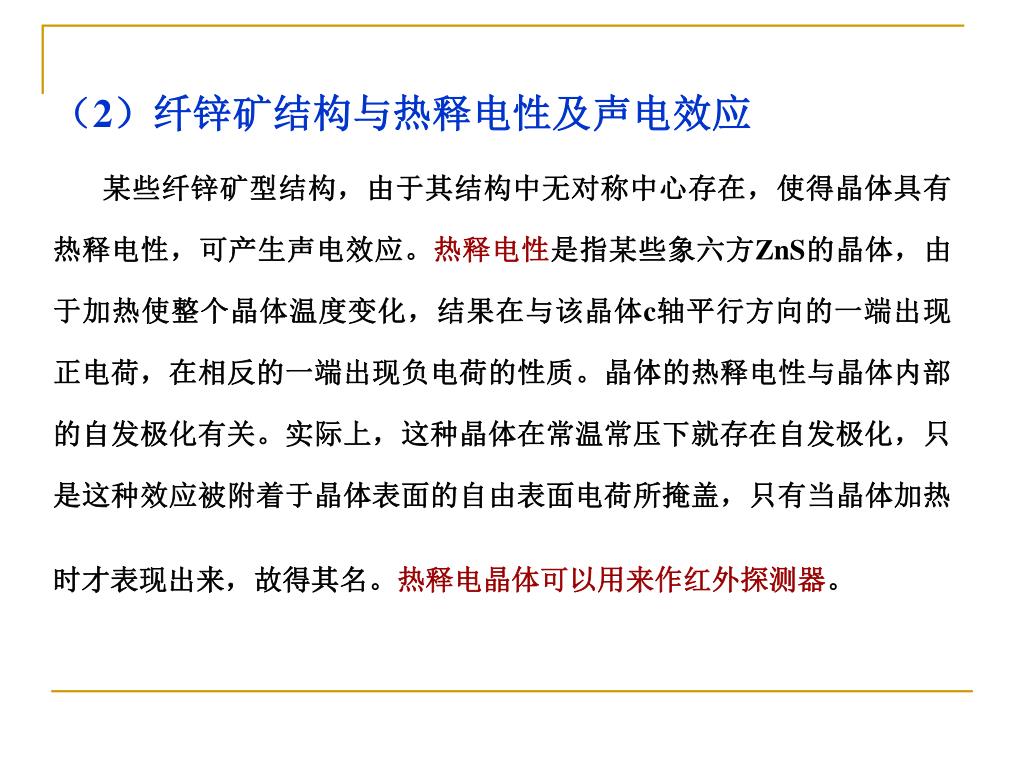

（2）纤锌矿结构与热释电性及声电效应 某些纤锌矿型结构，由于其结构中无对称中心存在，使得晶体具有热释电性，可产生声电效应。热释电性是指某些象六方ZnS的晶体，由于加热使整个晶体温度变化，结果在与该晶体c轴平行方向的一端出现正电荷，在相反的一端出现负电荷的性质。晶体的热释电性与晶体内部的自发极化有关。实际上，这种晶体在常温常压下就存在自发极化，只是这种效应被附着于晶体表面的自由表面电荷所掩盖，只有当晶体加热时才表现出来，故得其名。热释电晶体可以用来作红外探测器。

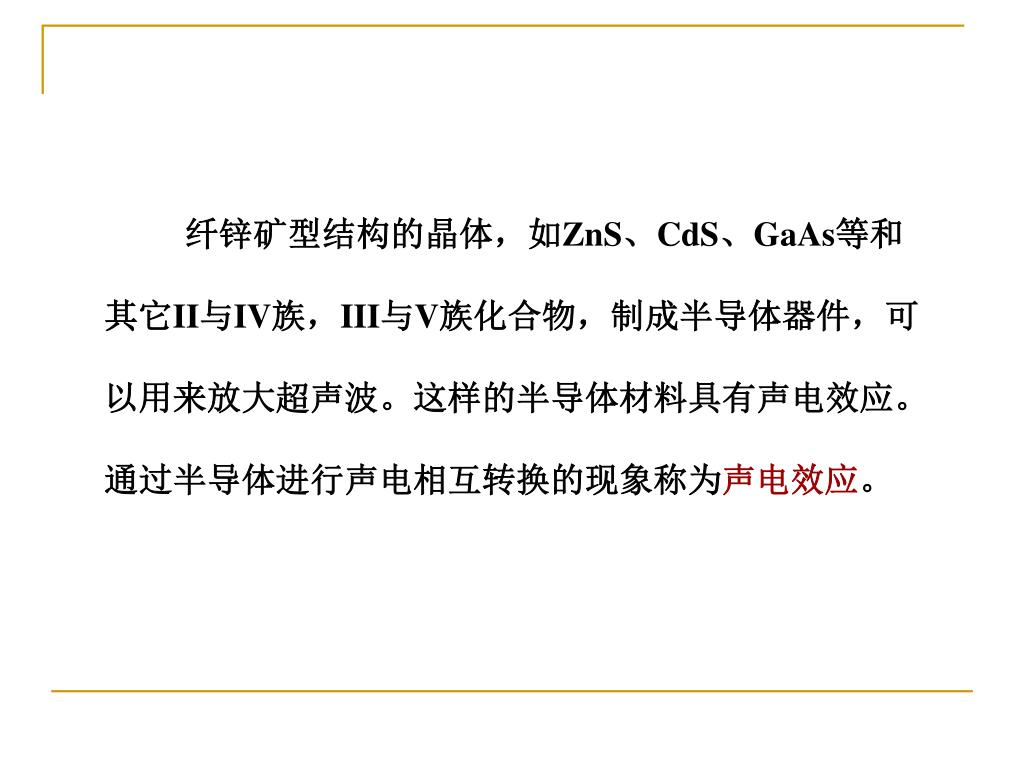

纤锌矿型结构的晶体，如ZnS、CdS、GaAs等和其它II与IV族，III与V族化合物，制成半导体器件，可以用来放大超声波。这样的半导体材料具有声电效应。通过半导体进行声电相互转换的现象称为声电效应。

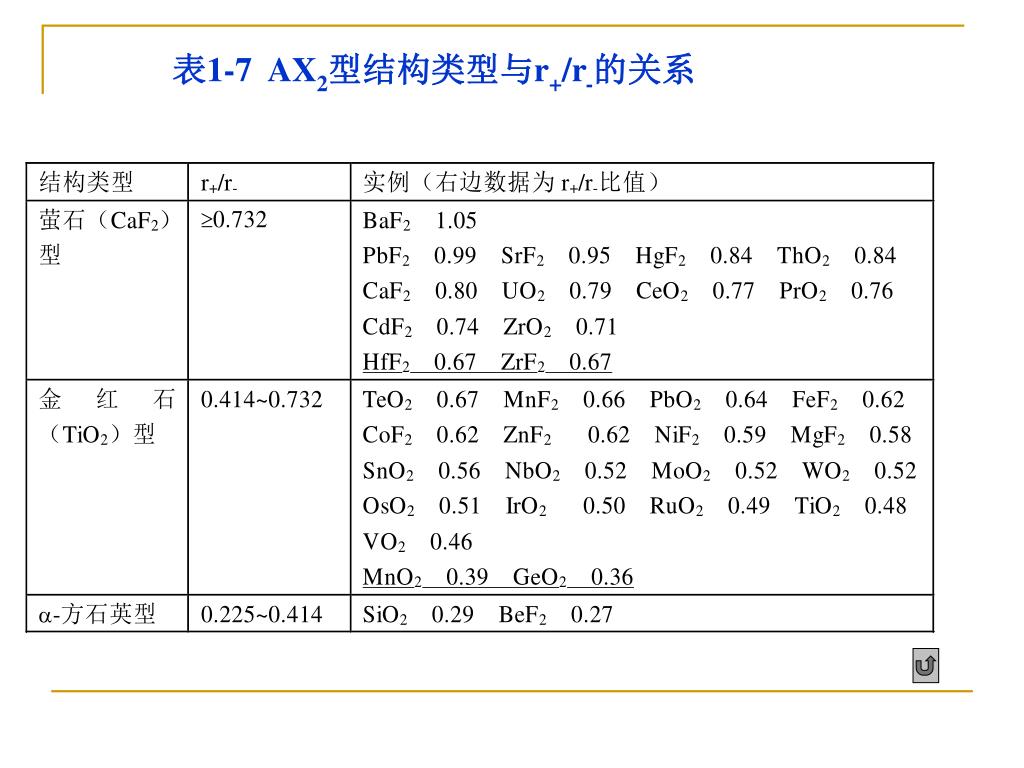

二、AX2型结构 AX2型结构主要有萤石（CaF2，fluorite）型，金红石（TiO2，rutile）型和方石英（SiO2，-cristobalite）型结构。其中CaF2为激光基质材料，在玻璃工业中常作为助熔剂和晶核剂，在水泥工业中常用作矿化剂。TiO2为集成光学棱镜材料，SiO2为光学材料和压电材料。AX2型结构中还有一种层型的CdI2和CdCl2型结构，这种材料可作固体润滑剂。AX2型晶体也具有按r+/r-选取结构类型的倾向，见表1-7。

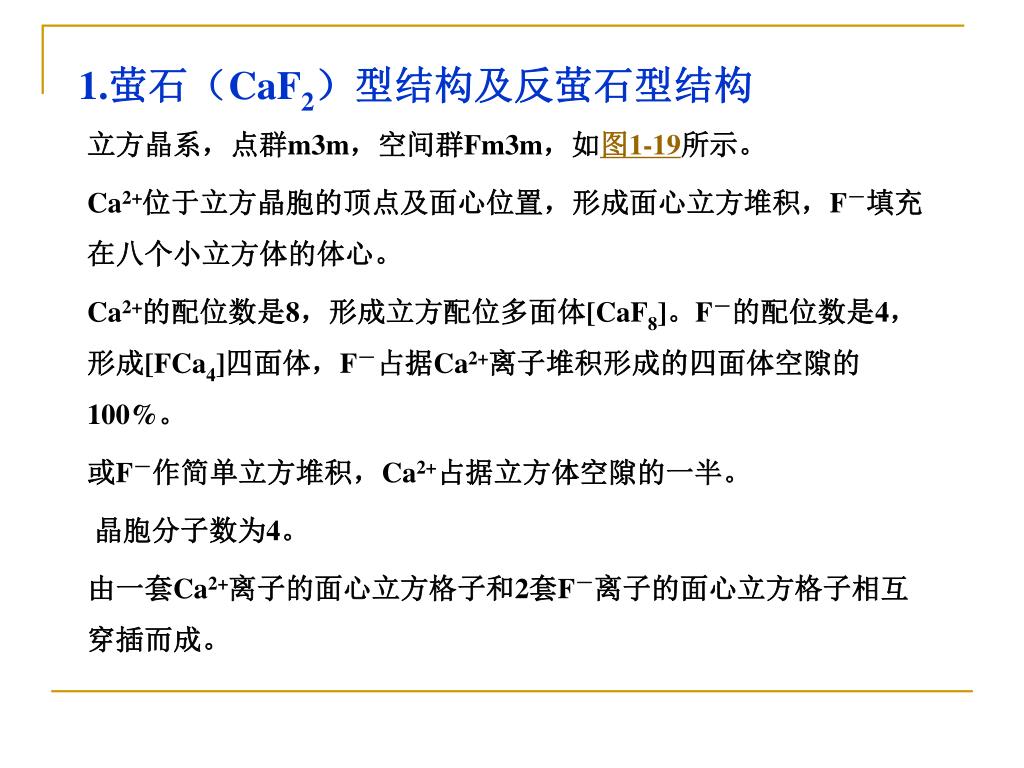

1.萤石（CaF2）型结构及反萤石型结构 立方晶系，点群m3m，空间群Fm3m，如图1-19所示。 Ca2+位于立方晶胞的顶点及面心位置，形成面心立方堆积，F－填充在八个小立方体的体心。 Ca2+的配位数是8，形成立方配位多面体[CaF8]。F－的配位数是4，形成[FCa4]四面体，F－占据Ca2+离子堆积形成的四面体空隙的100%。 或F－作简单立方堆积，Ca2+占据立方体空隙的一半。 晶胞分子数为4。 由一套Ca2+离子的面心立方格子和2套F－离子的面心立方格子相互穿插而成。

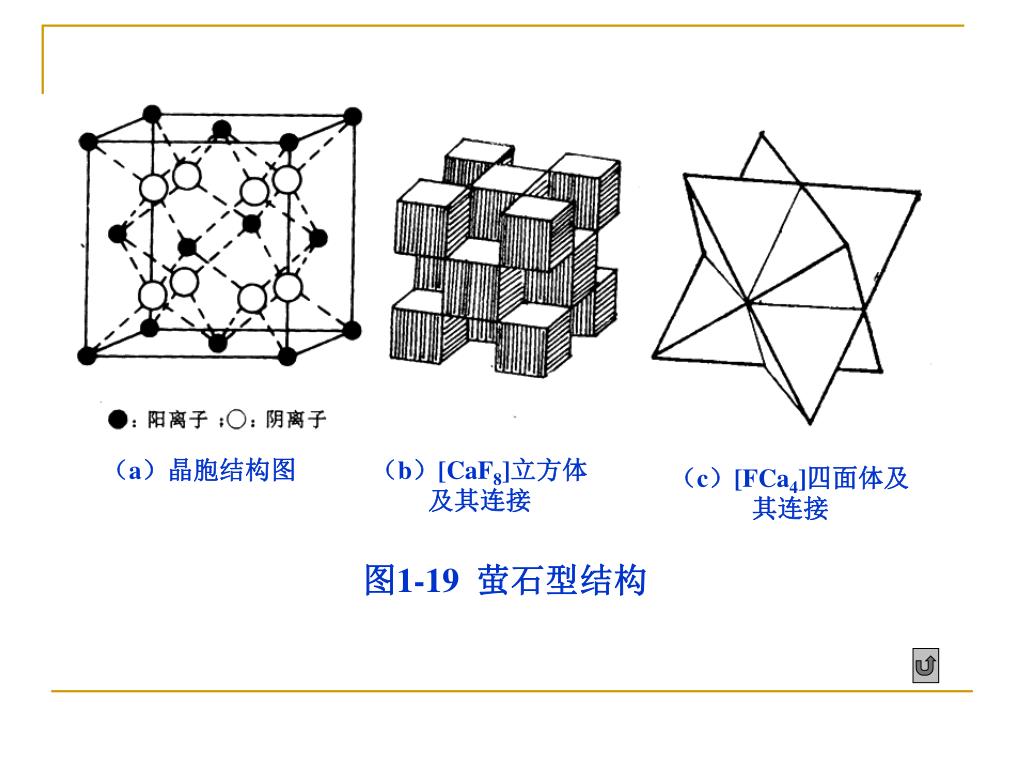

图1-19 萤石型结构 （a）晶胞结构图 （b）[CaF8]立方体及其连接 （c）[FCa4]四面体及其连接

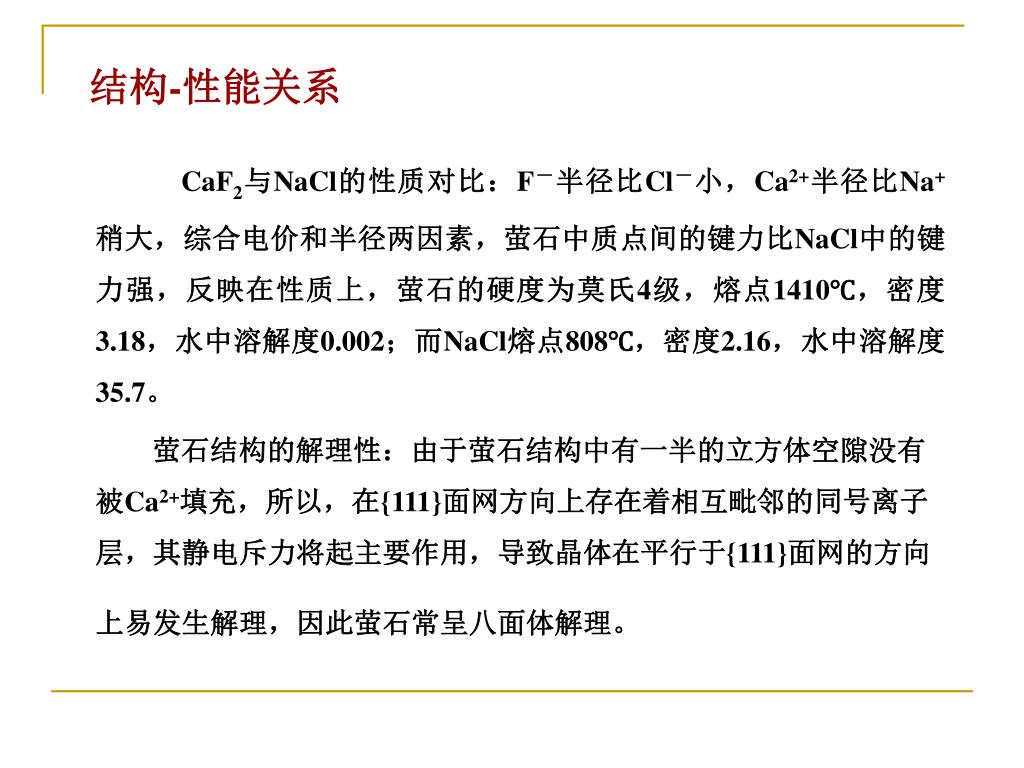

结构-性能关系 CaF2与NaCl的性质对比：F－半径比Cl－小，Ca2+半径比Na+稍大，综合电价和半径两因素，萤石中质点间的键力比NaCl中的键力强，反映在性质上，萤石的硬度为莫氏4级，熔点1410℃，密度3.18，水中溶解度0.002；而NaCl熔点808℃，密度2.16，水中溶解度35.7。 萤石结构的解理性：由于萤石结构中有一半的立方体空隙没有被Ca2+填充，所以，在{111}面网方向上存在着相互毗邻的同号离子层，其静电斥力将起主要作用，导致晶体在平行于{111}面网的方向上易发生解理，因此萤石常呈八面体解理。

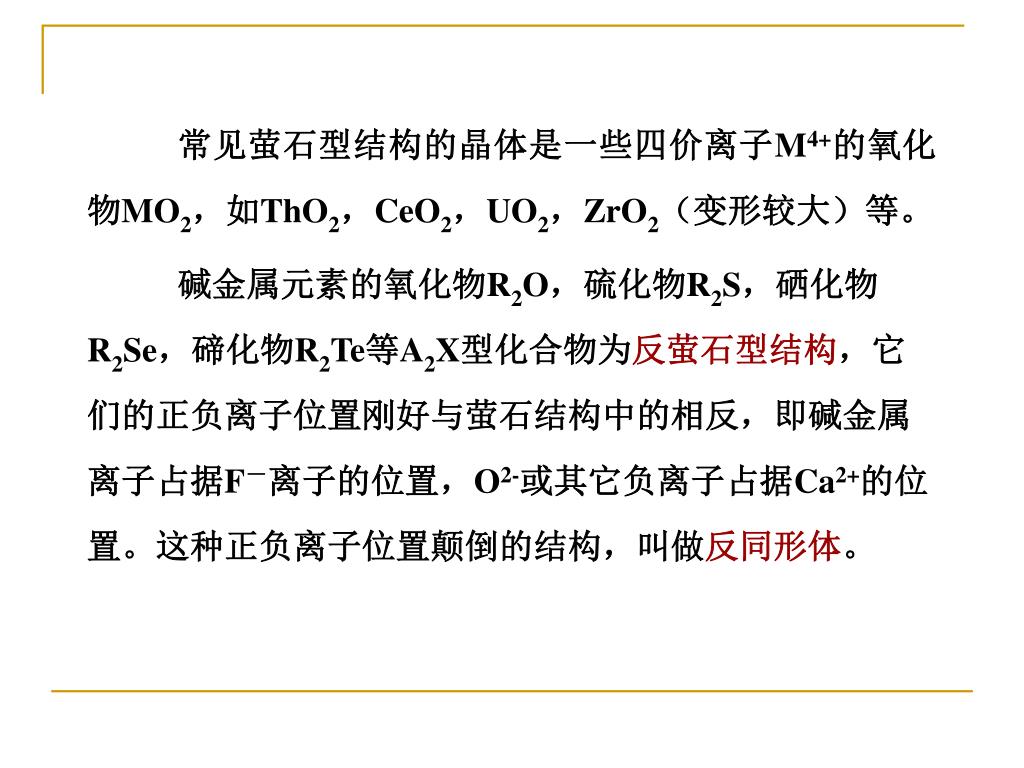

常见萤石型结构的晶体是一些四价离子M4+的氧化物MO2，如ThO2，CeO2，UO2，ZrO2（变形较大）等。常见萤石型结构的晶体是一些四价离子M4+的氧化物MO2，如ThO2，CeO2，UO2，ZrO2（变形较大）等。 碱金属元素的氧化物R2O，硫化物R2S，硒化物R2Se，碲化物R2Te等A2X型化合物为反萤石型结构，它们的正负离子位置刚好与萤石结构中的相反，即碱金属离子占据F－离子的位置，O2-或其它负离子占据Ca2+的位置。这种正负离子位置颠倒的结构，叫做反同形体。

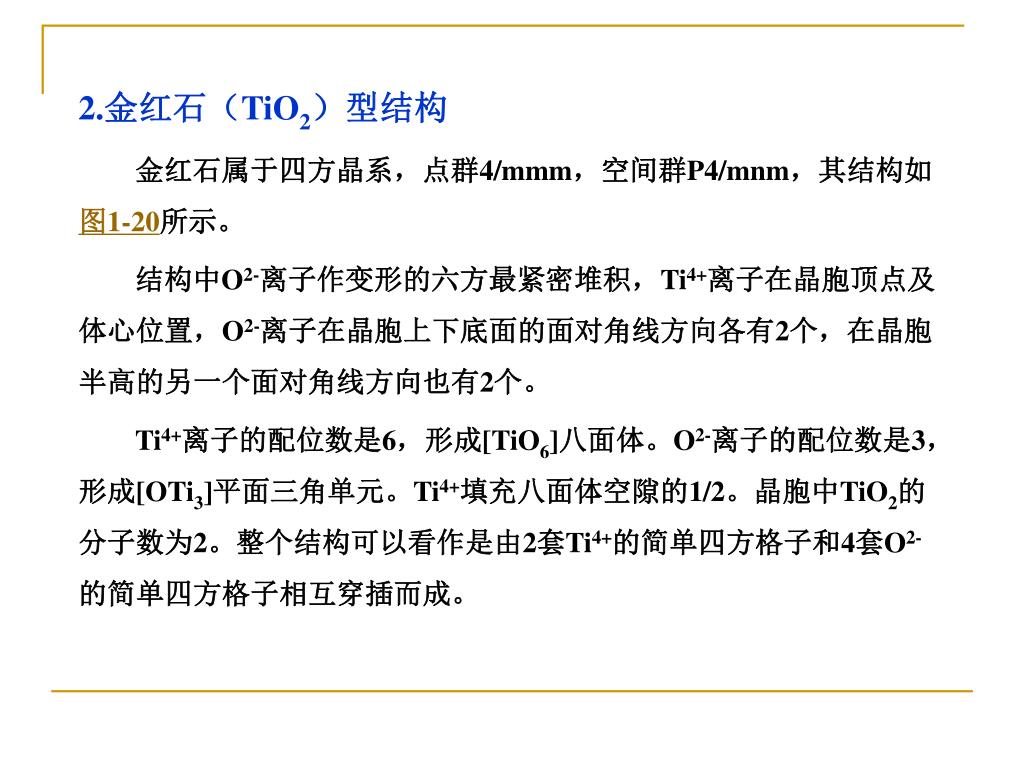

2.金红石（TiO2）型结构 金红石属于四方晶系，点群4/mmm，空间群P4/mnm，其结构如图1-20所示。 结构中O2-离子作变形的六方最紧密堆积，Ti4+离子在晶胞顶点及体心位置，O2-离子在晶胞上下底面的面对角线方向各有2个，在晶胞半高的另一个面对角线方向也有2个。 Ti4+离子的配位数是6，形成[TiO6]八面体。O2-离子的配位数是3，形成[OTi3]平面三角单元。Ti4+填充八面体空隙的1/2。晶胞中TiO2的分子数为2。整个结构可以看作是由2套Ti4+的简单四方格子和4套O2-的简单四方格子相互穿插而成。

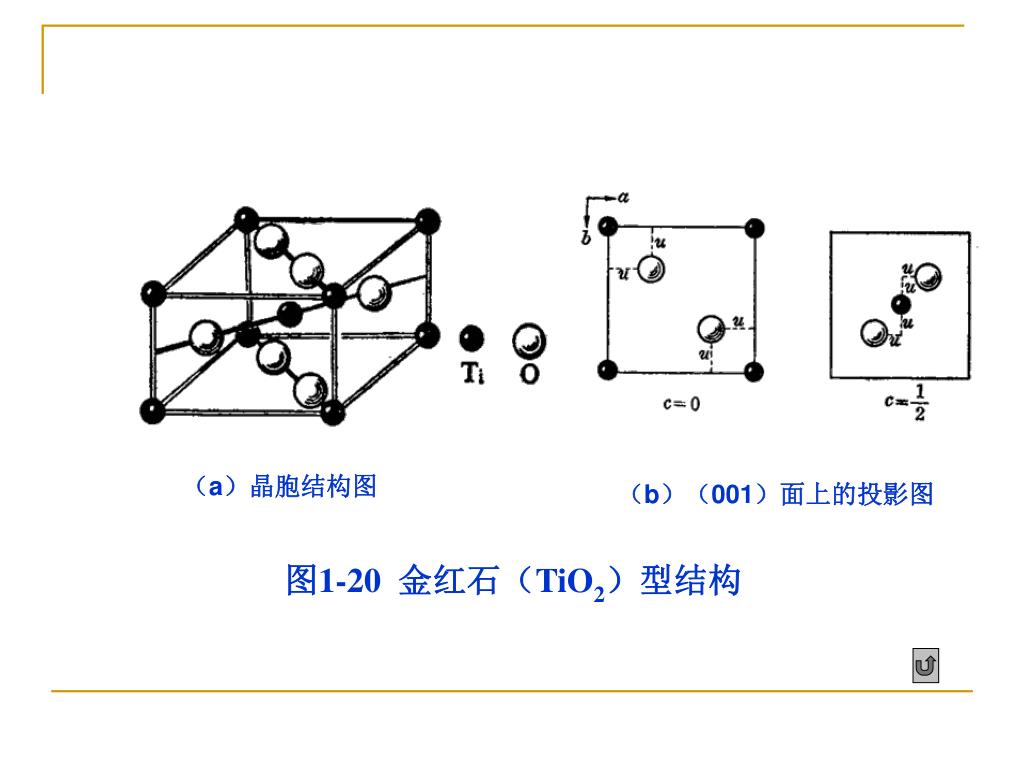

图1-20 金红石（TiO2）型结构 （a）晶胞结构图 （b）（001）面上的投影图

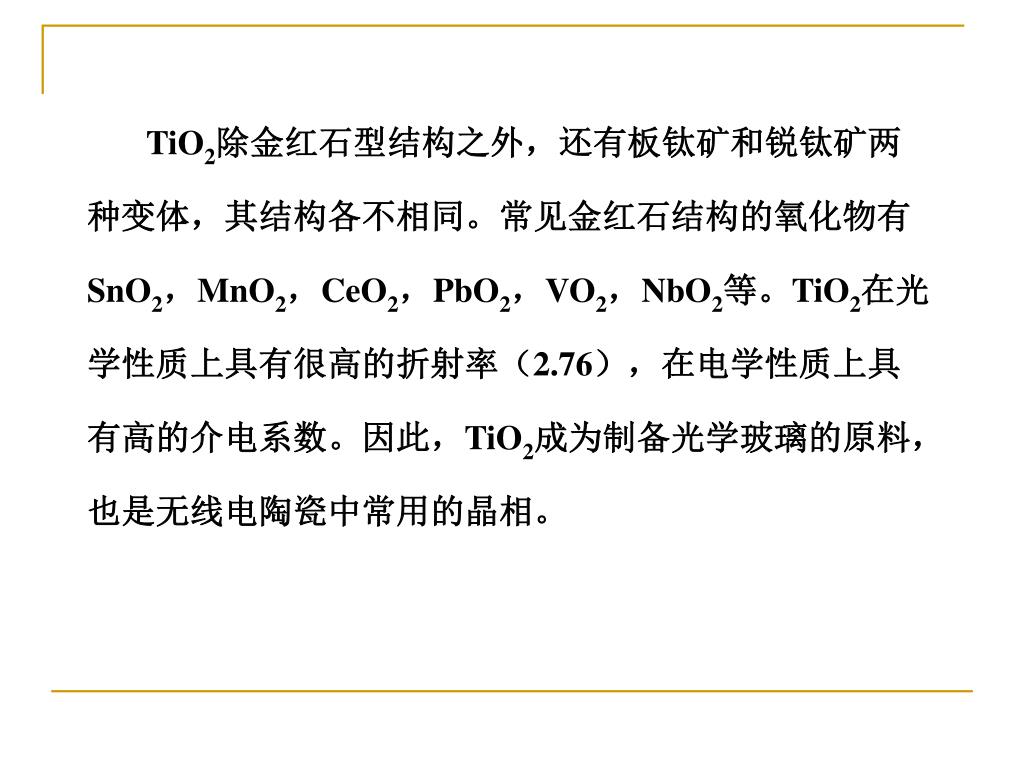

TiO2除金红石型结构之外，还有板钛矿和锐钛矿两种变体，其结构各不相同。常见金红石结构的氧化物有SnO2，MnO2，CeO2，PbO2，VO2，NbO2等。TiO2在光学性质上具有很高的折射率（2.76），在电学性质上具有高的介电系数。因此，TiO2成为制备光学玻璃的原料，也是无线电陶瓷中常用的晶相。

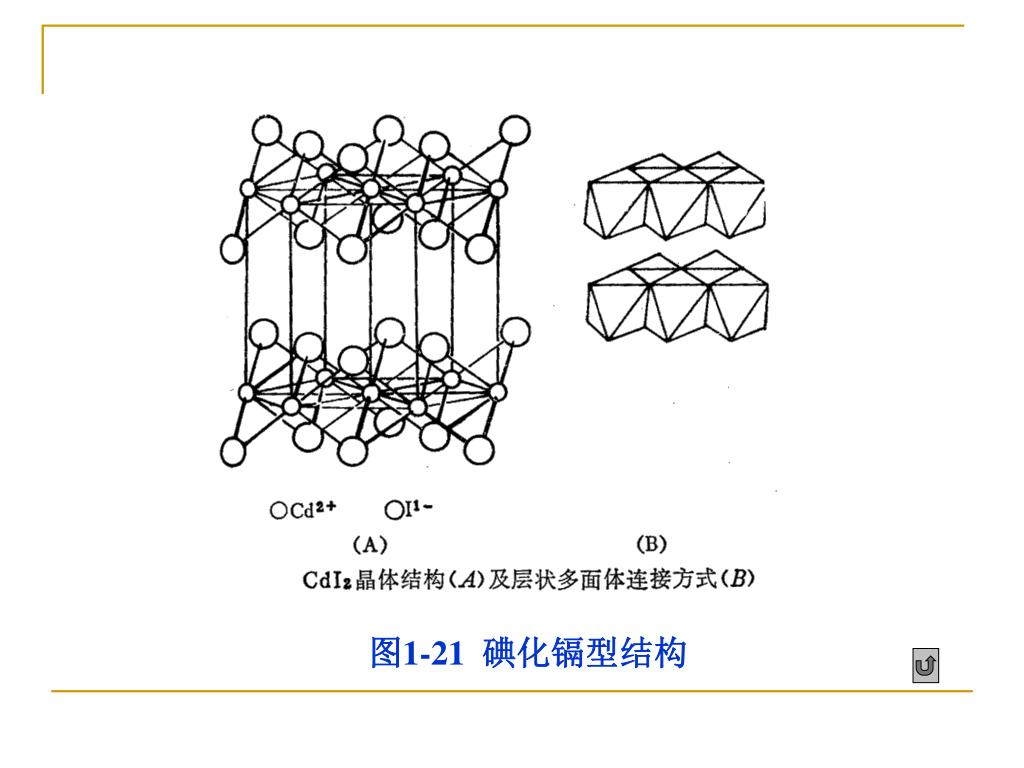

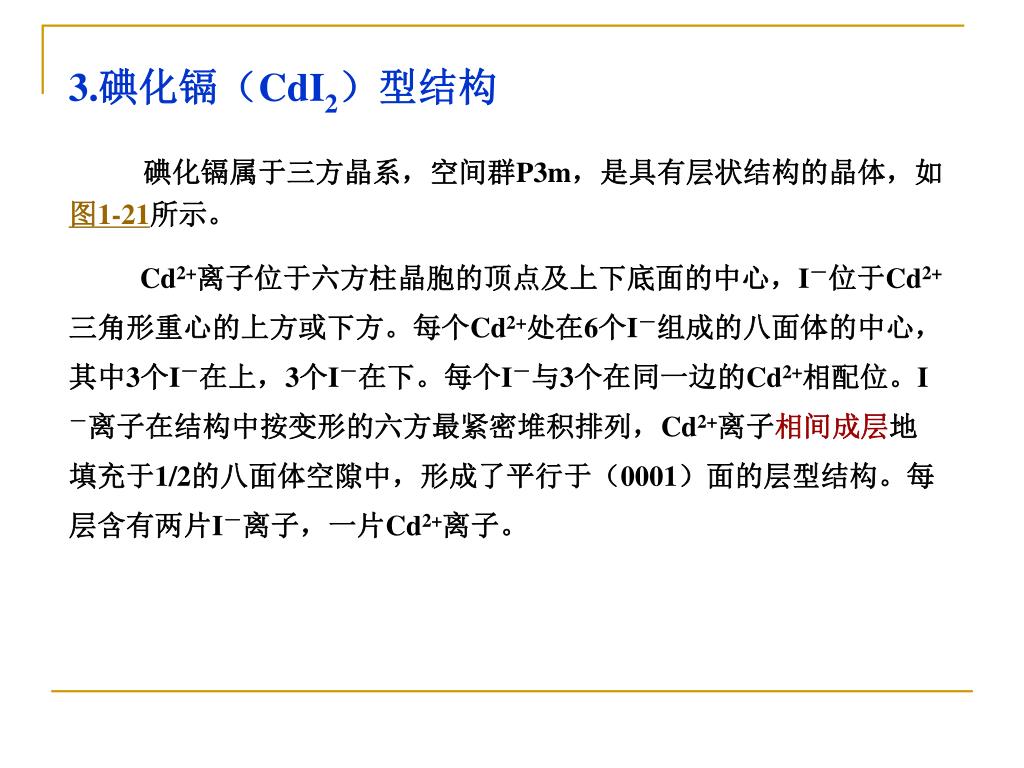

3.碘化镉（CdI2）型结构 碘化镉属于三方晶系，空间群P3m，是具有层状结构的晶体，如图1-21所示。 Cd2+离子位于六方柱晶胞的顶点及上下底面的中心，I－位于Cd2+三角形重心的上方或下方。每个Cd2+处在6个I－组成的八面体的中心，其中3个I－在上，3个I－在下。每个I－与3个在同一边的Cd2+相配位。I－离子在结构中按变形的六方最紧密堆积排列，Cd2+离子相间成层地填充于1/2的八面体空隙中，形成了平行于（0001）面的层型结构。每层含有两片I－离子，一片Cd2+离子。

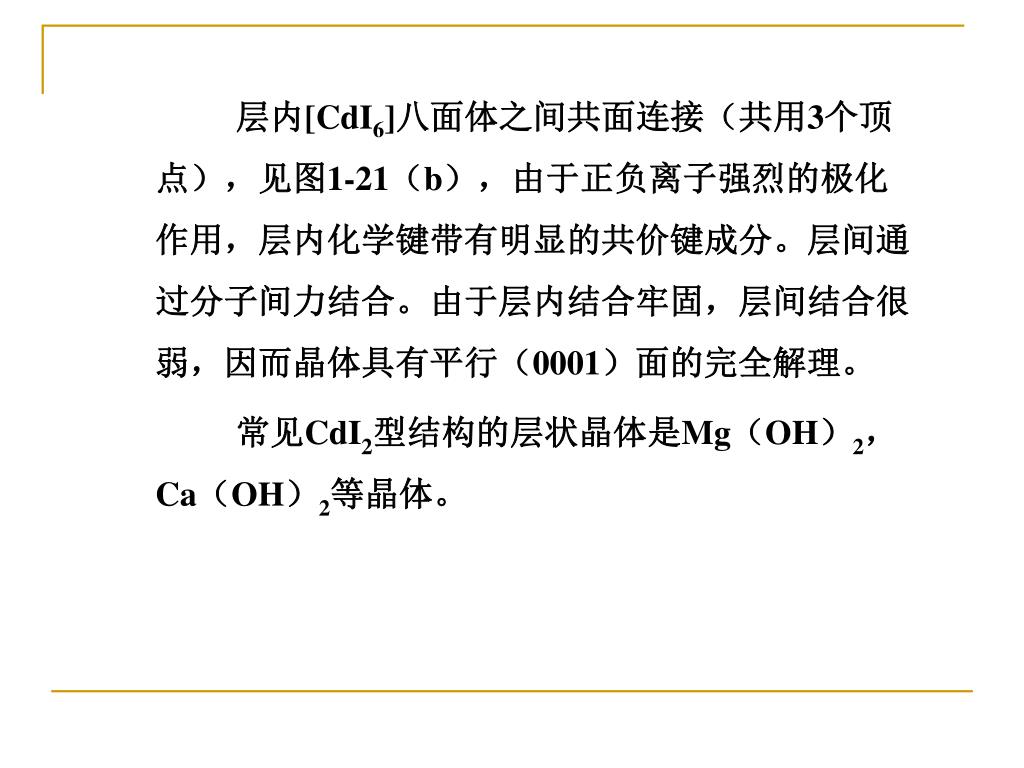

层内[CdI6]八面体之间共面连接（共用3个顶点），见图1-21（b），由于正负离子强烈的极化作用，层内化学键带有明显的共价键成分。层间通过分子间力结合。由于层内结合牢固，层间结合很弱，因而晶体具有平行（0001）面的完全解理。层内[CdI6]八面体之间共面连接（共用3个顶点），见图1-21（b），由于正负离子强烈的极化作用，层内化学键带有明显的共价键成分。层间通过分子间力结合。由于层内结合牢固，层间结合很弱，因而晶体具有平行（0001）面的完全解理。 常见CdI2型结构的层状晶体是Mg（OH）2，Ca（OH）2等晶体。

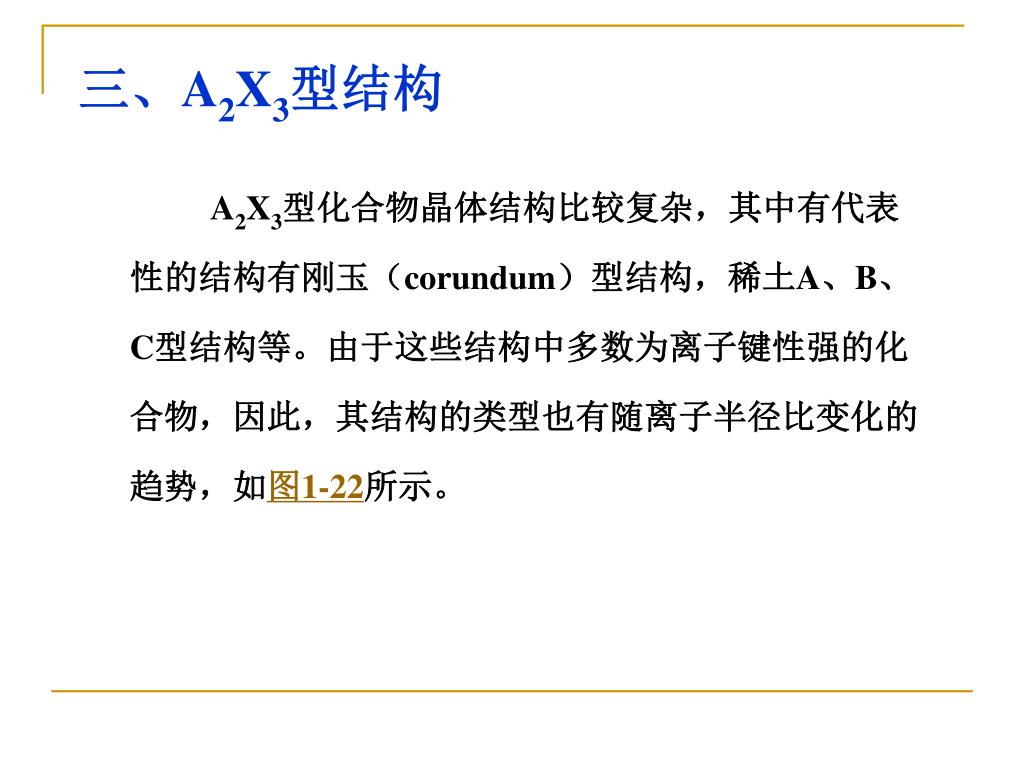

三、A2X3型结构 A2X3型化合物晶体结构比较复杂，其中有代表性的结构有刚玉（corundum）型结构，稀土A、B、C型结构等。由于这些结构中多数为离子键性强的化合物，因此，其结构的类型也有随离子半径比变化的趋势，如图1-22所示。
图1-22 A2X3型结构类型与r+/r-的关系 CN=7 Te CN=6 B型稀土氧化物 Se C型稀土氧化物 S CN=3 A型稀土氧化物 刚玉 Ln-Nd B2O3 Al、Cr、Fe O Mn Sc In Sm-La r+/r- 0.42 0.52 0.78

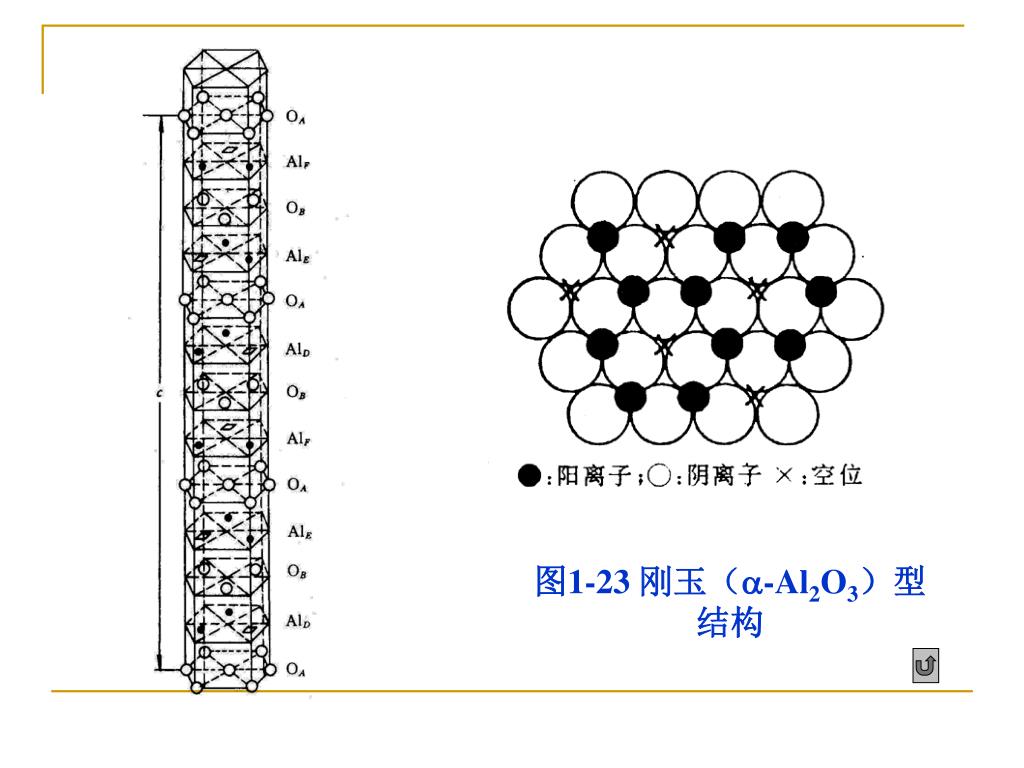

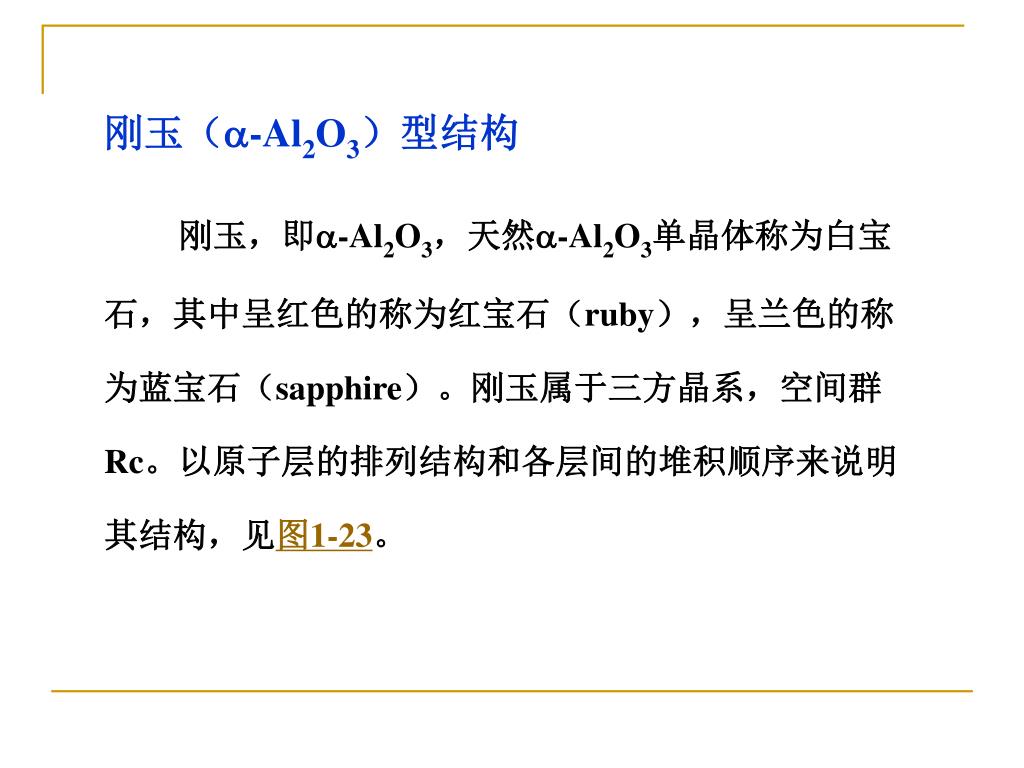

刚玉（-Al2O3）型结构 刚玉，即-Al2O3，天然-Al2O3单晶体称为白宝石，其中呈红色的称为红宝石（ruby），呈兰色的称为蓝宝石（sapphire）。刚玉属于三方晶系，空间群Rc。以原子层的排列结构和各层间的堆积顺序来说明其结构，见图1-23。

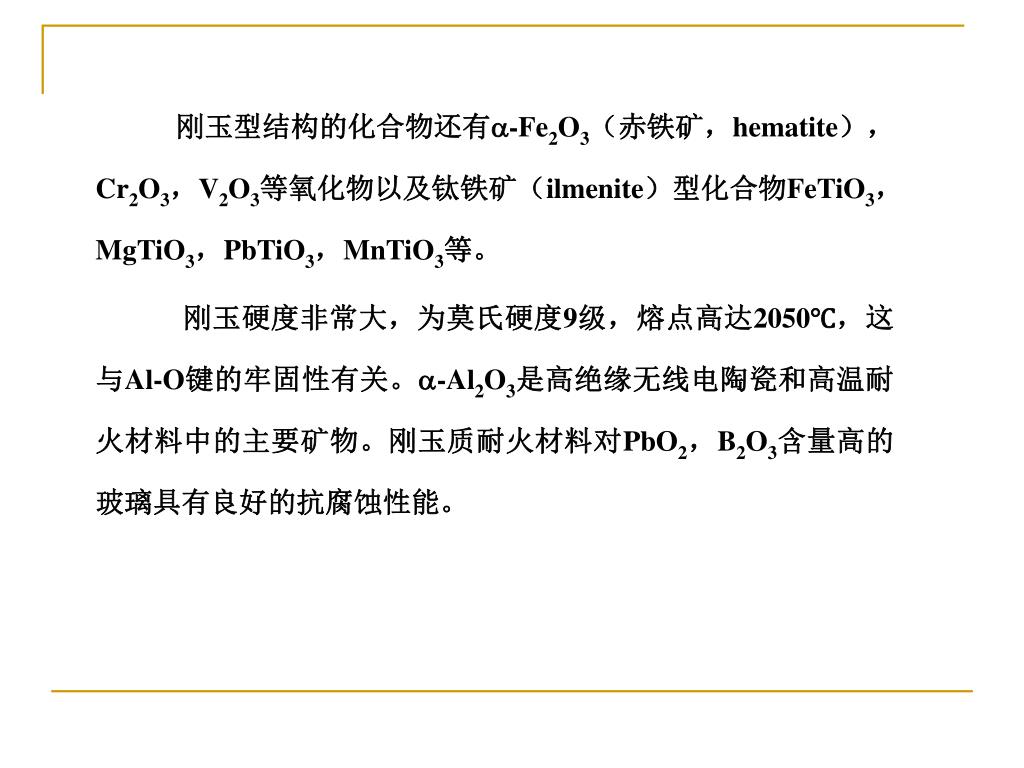

刚玉型结构的化合物还有-Fe2O3（赤铁矿，hematite），Cr2O3，V2O3等氧化物以及钛铁矿（ilmenite）型化合物FeTiO3，MgTiO3，PbTiO3，MnTiO3等。 刚玉硬度非常大，为莫氏硬度9级，熔点高达2050℃，这与Al-O键的牢固性有关。-Al2O3是高绝缘无线电陶瓷和高温耐火材料中的主要矿物。刚玉质耐火材料对PbO2，B2O3含量高的玻璃具有良好的抗腐蚀性能。

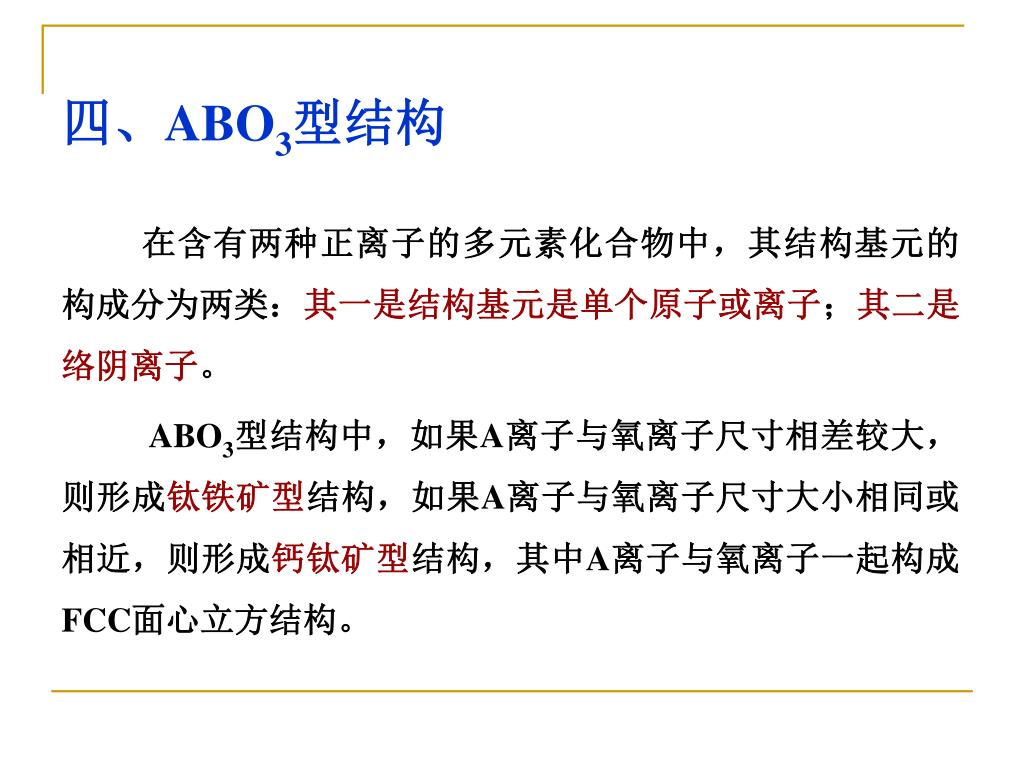

四、ABO3型结构 在含有两种正离子的多元素化合物中，其结构基元的构成分为两类：其一是结构基元是单个原子或离子；其二是络阴离子。 ABO3型结构中，如果A离子与氧离子尺寸相差较大，则形成钛铁矿型结构，如果A离子与氧离子尺寸大小相同或相近，则形成钙钛矿型结构，其中A离子与氧离子一起构成FCC面心立方结构。

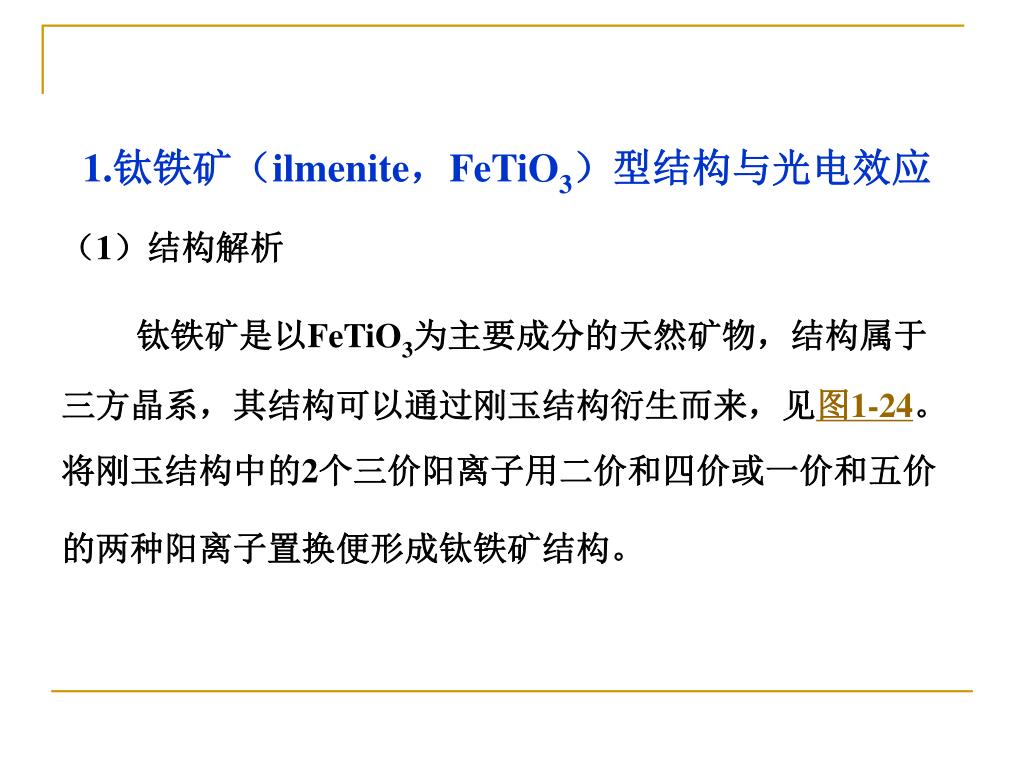

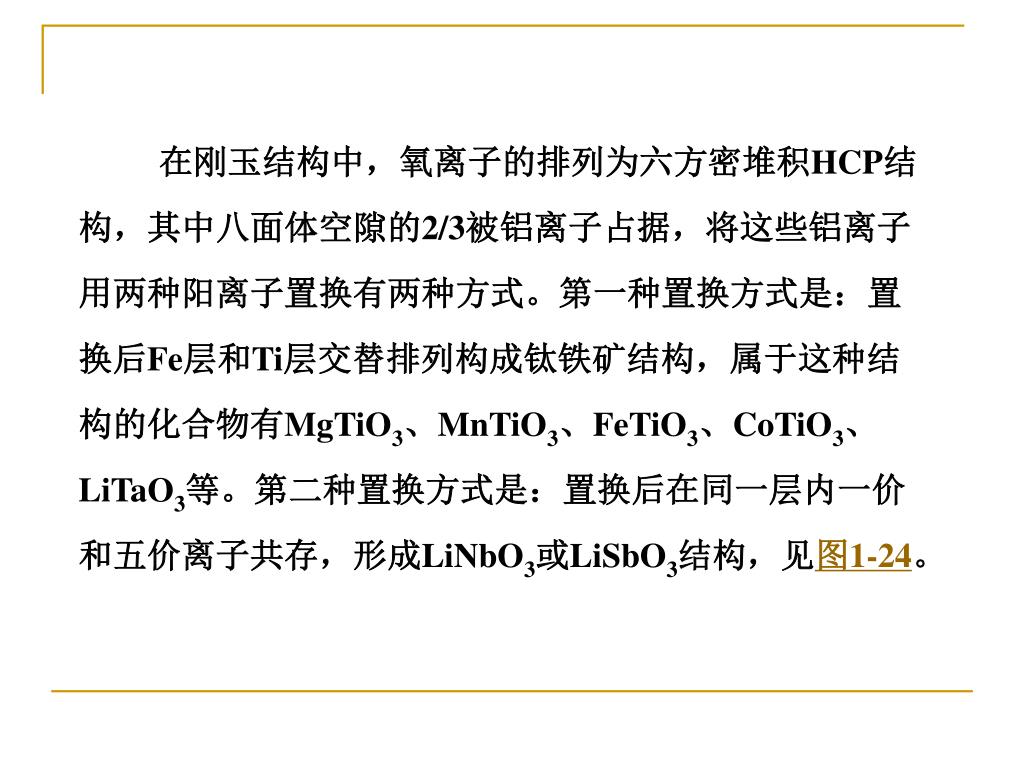

1.钛铁矿（ilmenite，FeTiO3）型结构与光电效应 （1）结构解析 钛铁矿是以FeTiO3为主要成分的天然矿物，结构属于三方晶系，其结构可以通过刚玉结构衍生而来，见图1-24。将刚玉结构中的2个三价阳离子用二价和四价或一价和五价的两种阳离子置换便形成钛铁矿结构。

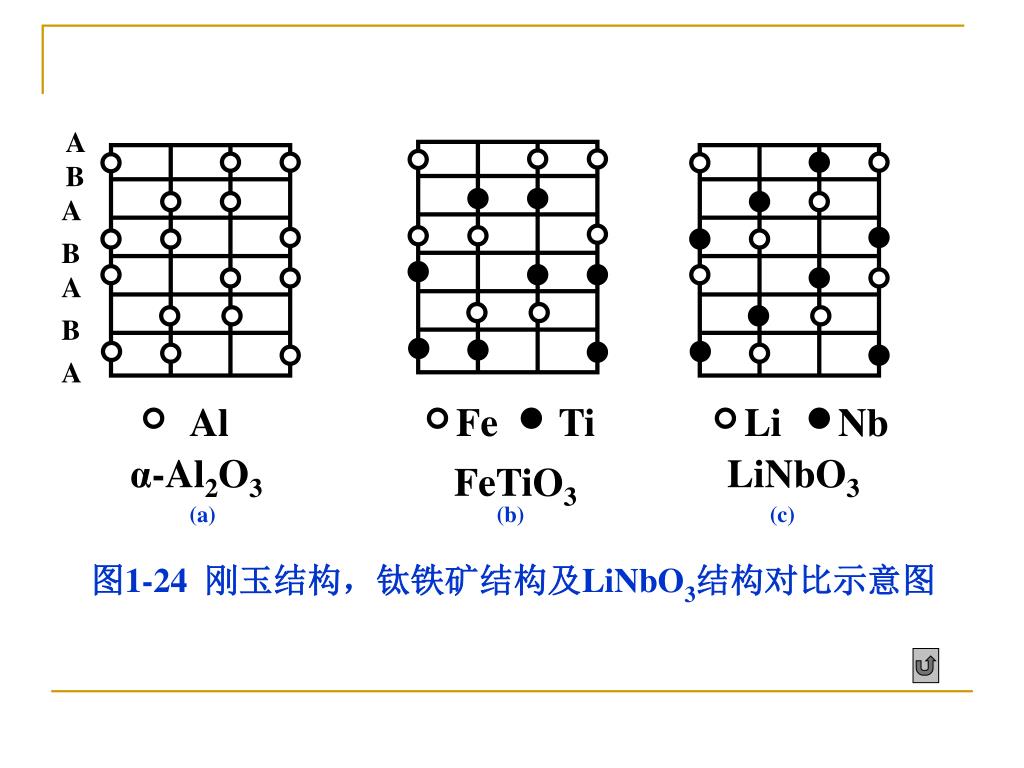

图1-24 刚玉结构，钛铁矿结构及LiNbO3结构对比示意图 A B A B A B A Al Fe Ti Li Nb α-Al2O3 LiNbO3 FeTiO3 (a) (b) (c)

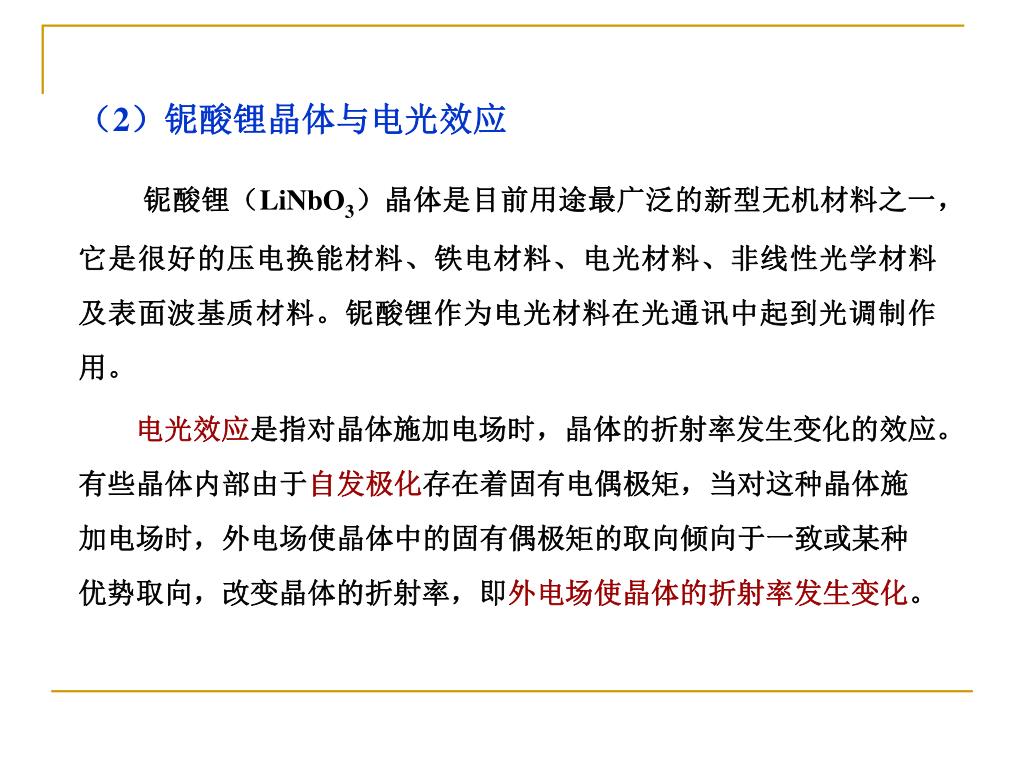

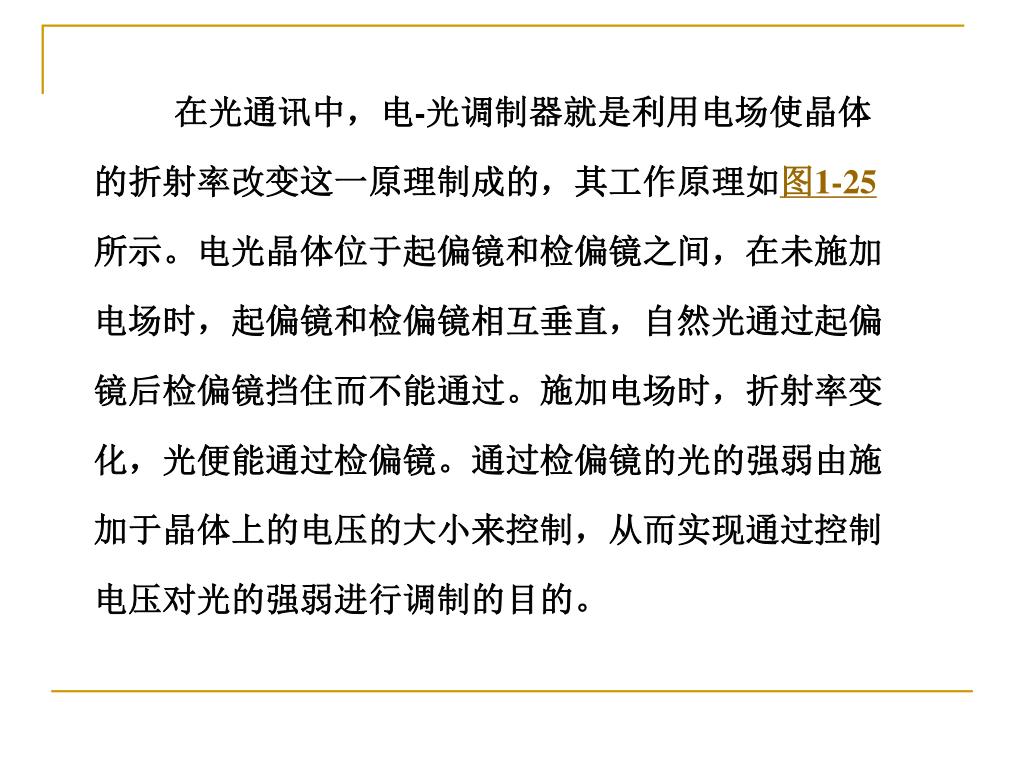

（2）铌酸锂晶体与电光效应 铌酸锂（LiNbO3）晶体是目前用途最广泛的新型无机材料之一，它是很好的压电换能材料、铁电材料、电光材料、非线性光学材料及表面波基质材料。铌酸锂作为电光材料在光通讯中起到光调制作用。 电光效应是指对晶体施加电场时，晶体的折射率发生变化的效应。有些晶体内部由于自发极化存在着固有电偶极矩，当对这种晶体施加电场时，外电场使晶体中的固有偶极矩的取向倾向于一致或某种优势取向，改变晶体的折射率，即外电场使晶体的折射率发生变化。

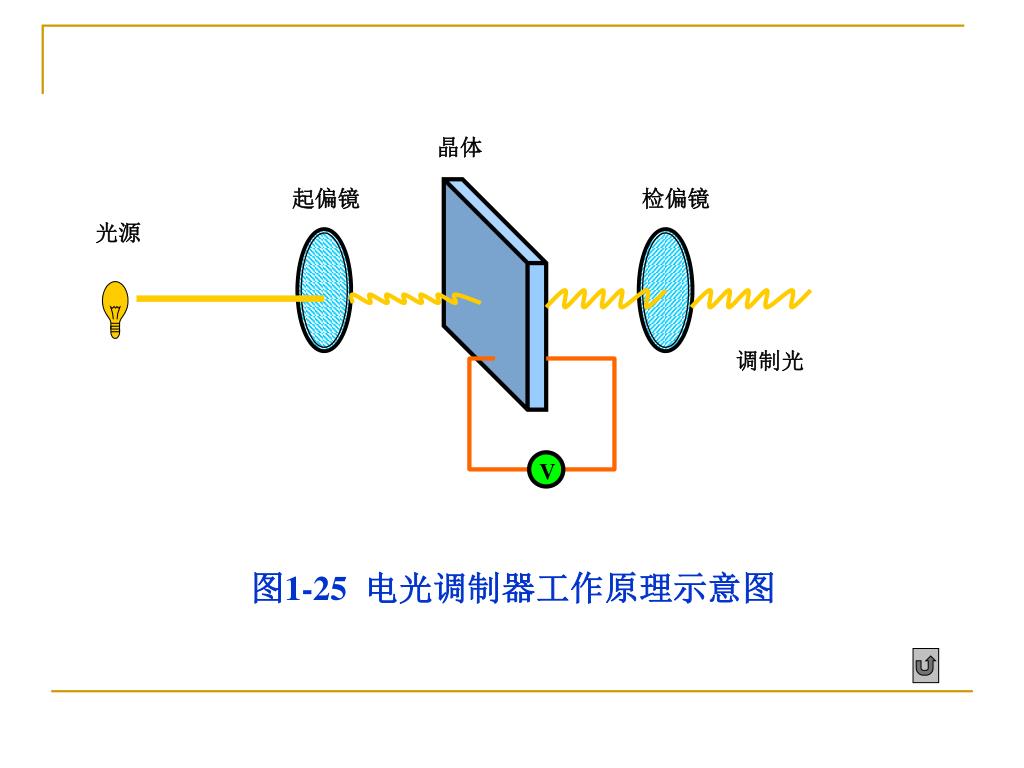

图1-25 电光调制器工作原理示意图 晶体 起偏镜 检偏镜 光源 调制光 V

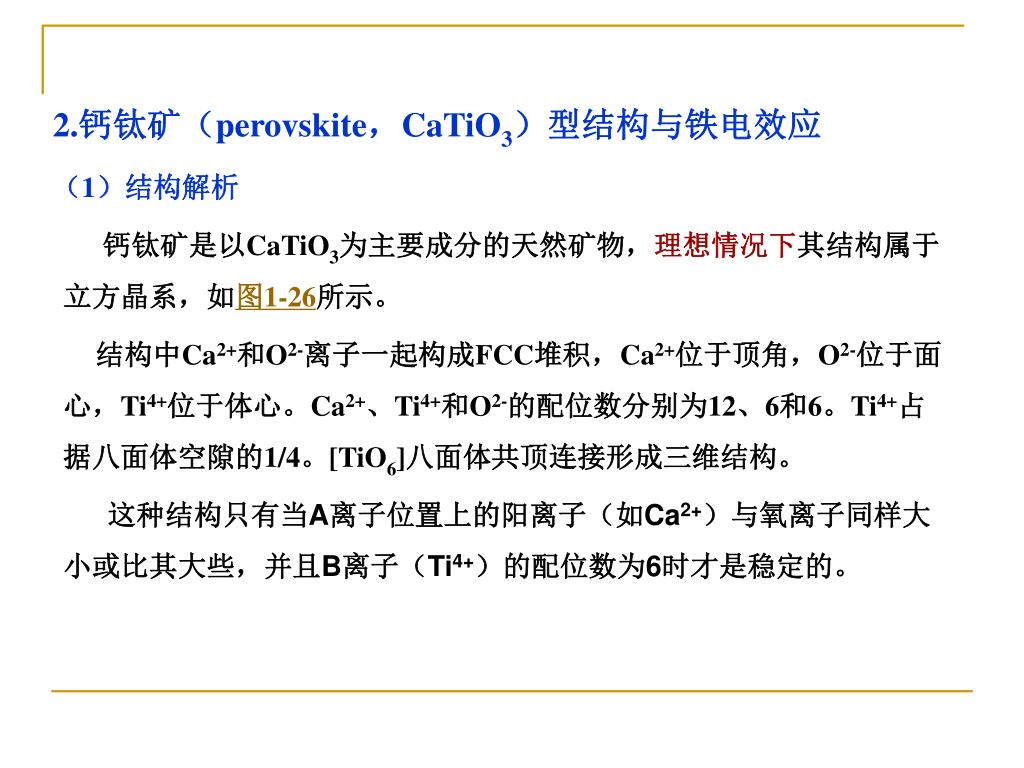

2.钙钛矿（perovskite，CaTiO3）型结构与铁电效应 （1）结构解析 钙钛矿是以CaTiO3为主要成分的天然矿物，理想情况下其结构属于立方晶系，如图1-26所示。 结构中Ca2+和O2-离子一起构成FCC堆积，Ca2+位于顶角，O2-位于面心，Ti4+位于体心。Ca2+、Ti4+和O2-的配位数分别为12、6和6。Ti4+占据八面体空隙的1/4。[TiO6]八面体共顶连接形成三维结构。 这种结构只有当A离子位置上的阳离子（如Ca2+）与氧离子同样大小或比其大些，并且B离子（Ti4+）的配位数为6时才是稳定的。

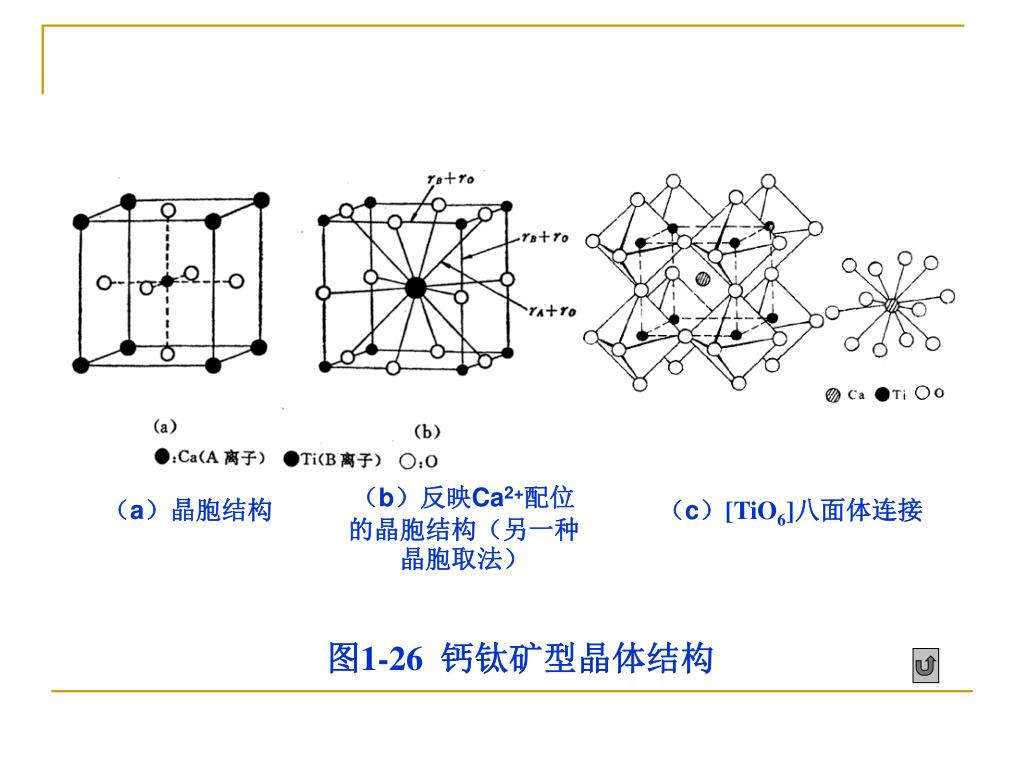

图1-26 钙钛矿型晶体结构 （b）反映Ca2+配位的晶胞结构（另一种晶胞取法） （a）晶胞结构 （c）[TiO6]八面体连接
实际晶体中能满足这种理想情况的非常少，多数钙钛矿型结构的晶体都不是理想结构而有一定畸变。代表性的化合物是BaTiO3、PbTiO3等，具有高温超导特性的氧化物的基本结构也是钙钛矿结构。实际晶体中能满足这种理想情况的非常少，多数钙钛矿型结构的晶体都不是理想结构而有一定畸变。代表性的化合物是BaTiO3、PbTiO3等，具有高温超导特性的氧化物的基本结构也是钙钛矿结构。 钙钛矿型结构的化合物，在温度变化时会引起晶体结构的变化。以BaTiO3为例，由低温到高温 ：其中三方、斜方、正方都是由立方点阵经少许畸变而得到，如图1-27所示。这种畸变与晶体的介电性能密切相关。高温时由立方向六方转变时要进行结构重组，立方结构被破坏，重构成六方点阵。

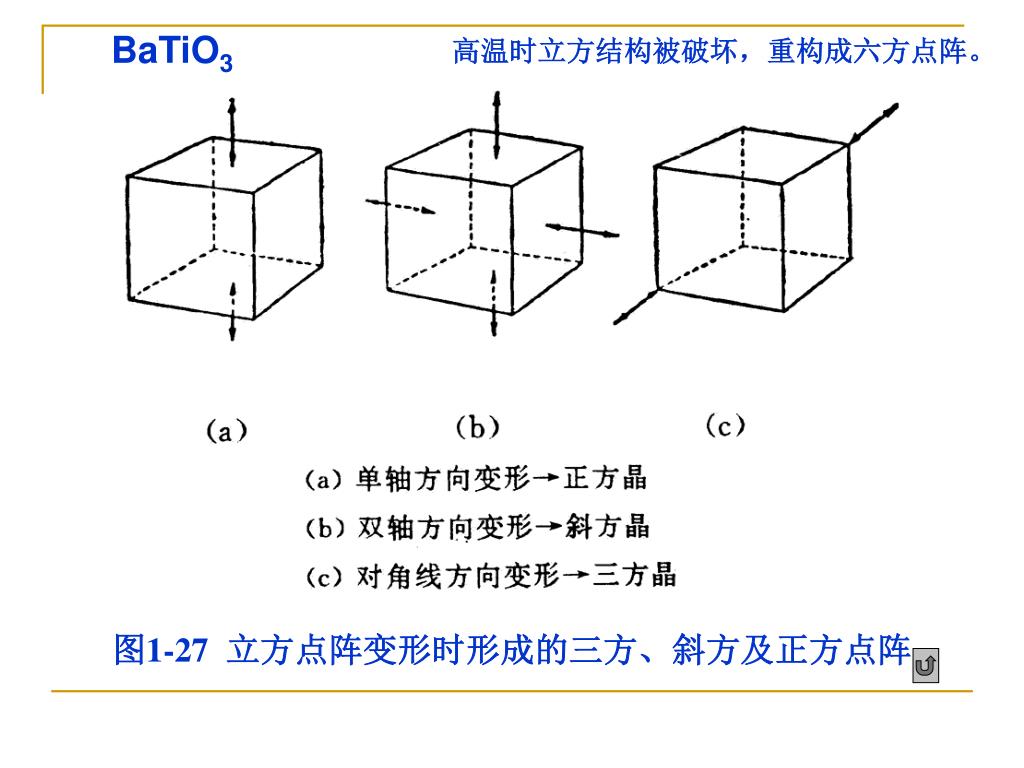

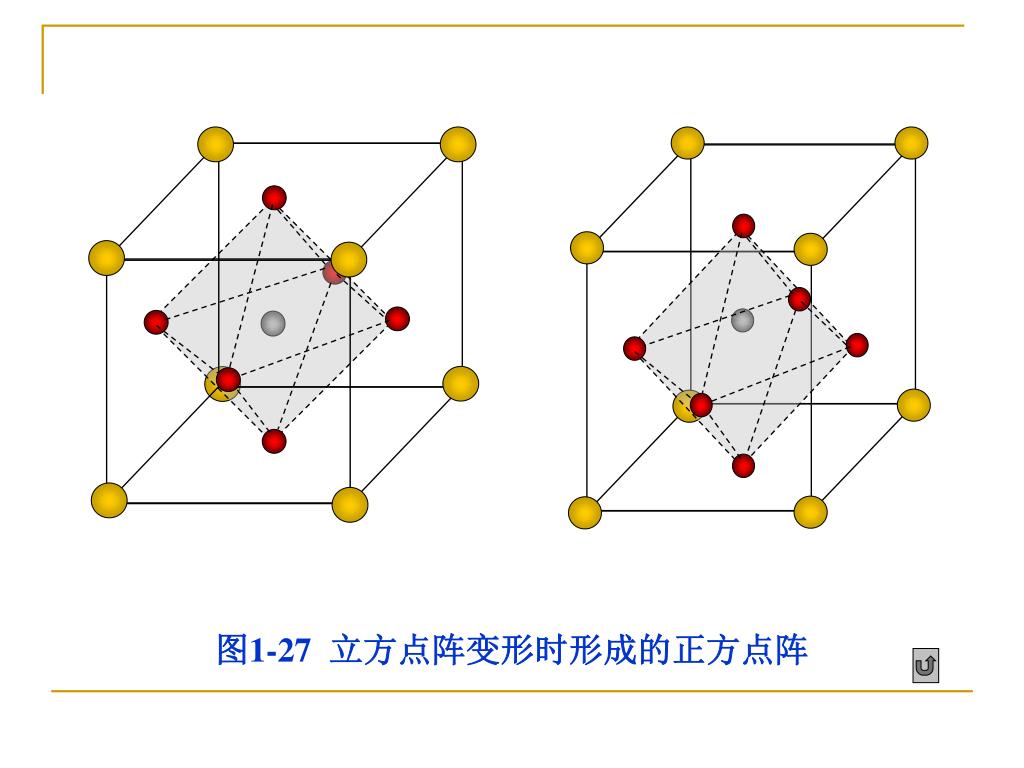

BaTiO3 图1-27 立方点阵变形时形成的三方、斜方及正方点阵 高温时立方结构被破坏，重构成六方点阵。

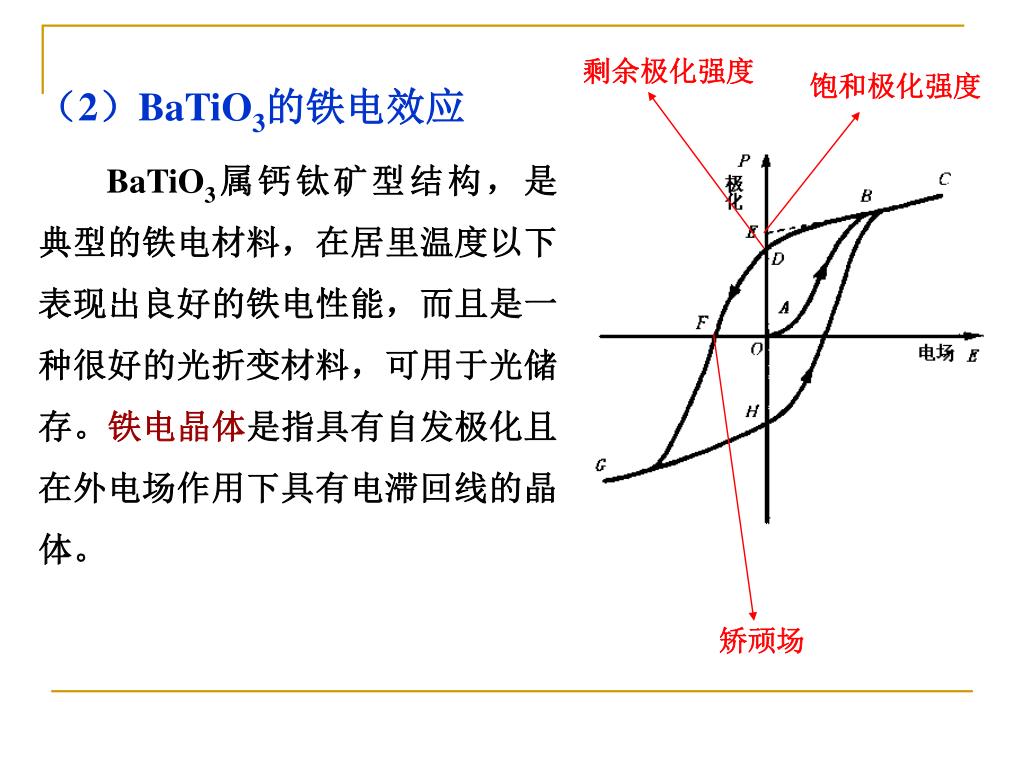

剩余极化强度 饱和极化强度 （2）BaTiO3的铁电效应 BaTiO3属钙钛矿型结构，是典型的铁电材料，在居里温度以下表现出良好的铁电性能，而且是一种很好的光折变材料，可用于光储存。铁电晶体是指具有自发极化且在外电场作用下具有电滞回线的晶体。 矫顽场

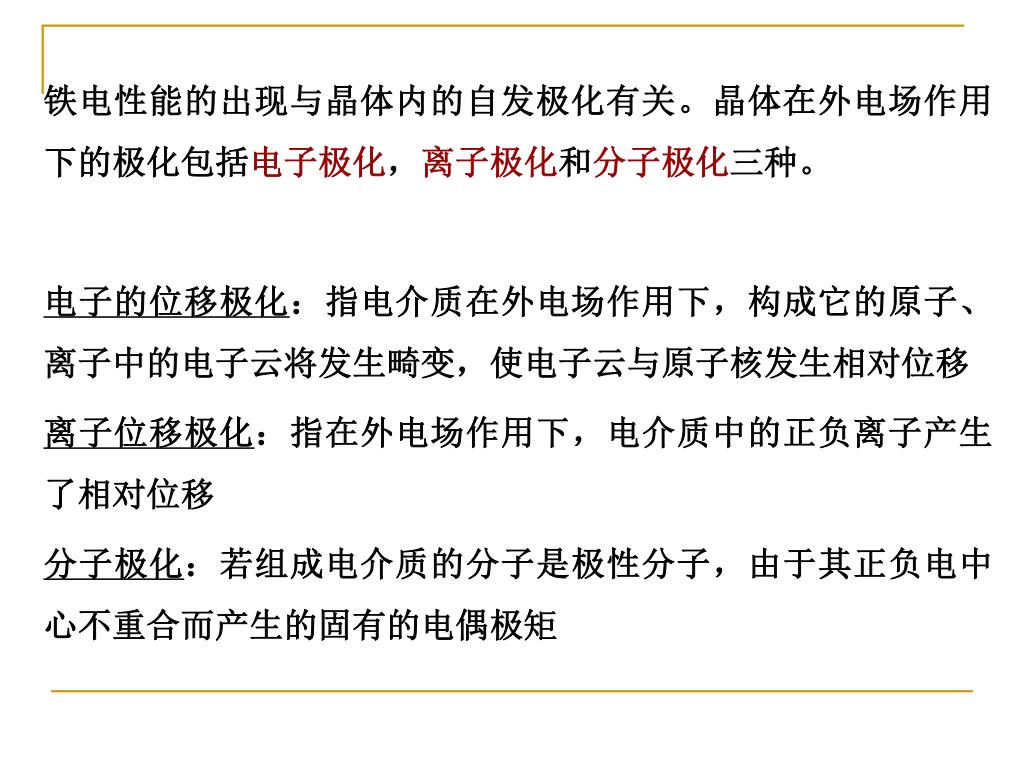

铁电性能的出现与晶体内的自发极化有关。晶体在外电场作用下的极化包括电子极化，离子极化和分子极化三种。铁电性能的出现与晶体内的自发极化有关。晶体在外电场作用下的极化包括电子极化，离子极化和分子极化三种。 电子的位移极化：指电介质在外电场作用下，构成它的原子、离子中的电子云将发生畸变，使电子云与原子核发生相对位移 离子位移极化：指在外电场作用下，电介质中的正负离子产生了相对位移 分子极化：若组成电介质的分子是极性分子，由于其正负电中心不重合而产生的固有的电偶极矩

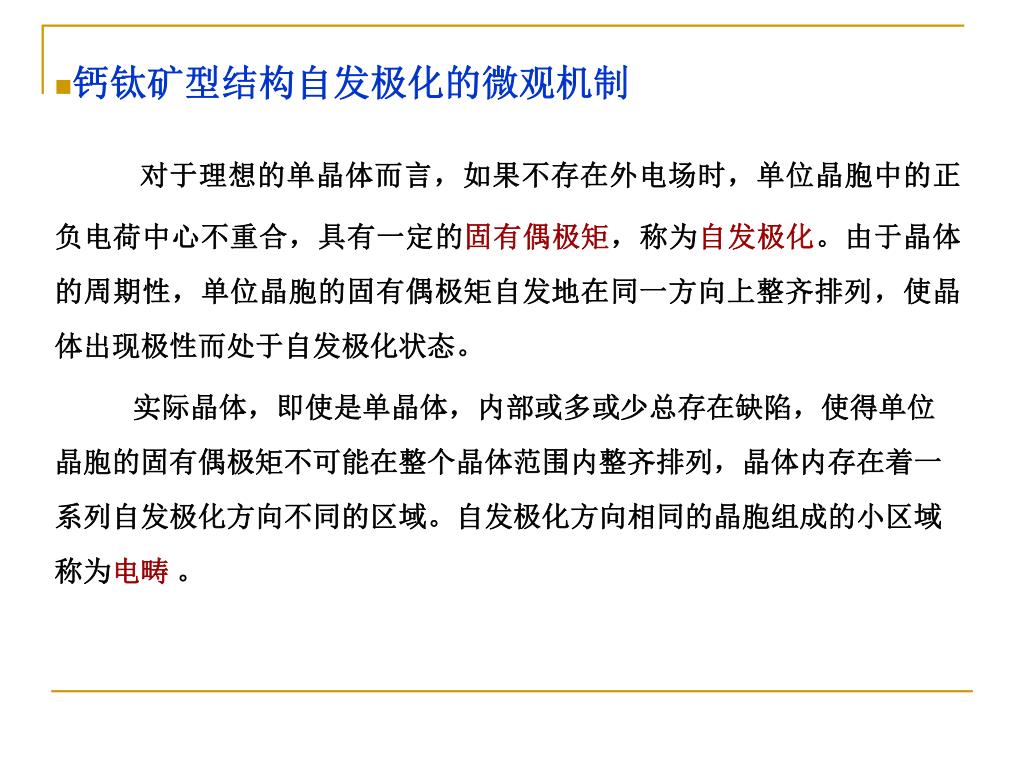

钙钛矿型结构自发极化的微观机制 对于理想的单晶体而言，如果不存在外电场时，单位晶胞中的正负电荷中心不重合，具有一定的固有偶极矩，称为自发极化。由于晶体的周期性，单位晶胞的固有偶极矩自发地在同一方向上整齐排列，使晶体出现极性而处于自发极化状态。 实际晶体，即使是单晶体，内部或多或少总存在缺陷，使得单位晶胞的固有偶极矩不可能在整个晶体范围内整齐排列，晶体内存在着一系列自发极化方向不同的区域。自发极化方向相同的晶胞组成的小区域称为电畴 。

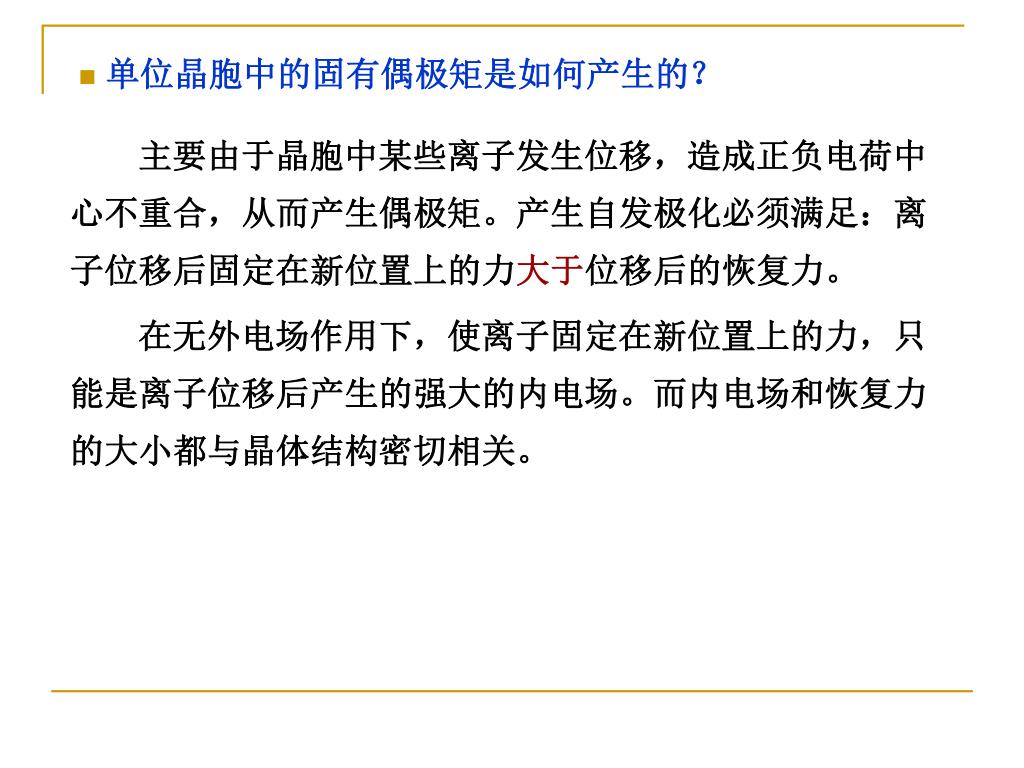

单位晶胞中的固有偶极矩是如何产生的？ 主要由于晶胞中某些离子发生位移，造成正负电荷中心不重合，从而产生偶极矩。产生自发极化必须满足：离子位移后固定在新位置上的力大于位移后的恢复力。 在无外电场作用下，使离子固定在新位置上的力，只能是离子位移后产生的强大的内电场。而内电场和恢复力的大小都与晶体结构密切相关。
