  1. 法政大学環境応用化学科　 ○西海英雄・関口秀樹・吾郷健一・秋定諒亮 化学工学会第45回秋季大会　岡山大学（東）津島キャンパス 2013年9月16 (祝)－18日(水) 成分ファミリー法による相互作用パラメータ相関の簡易化

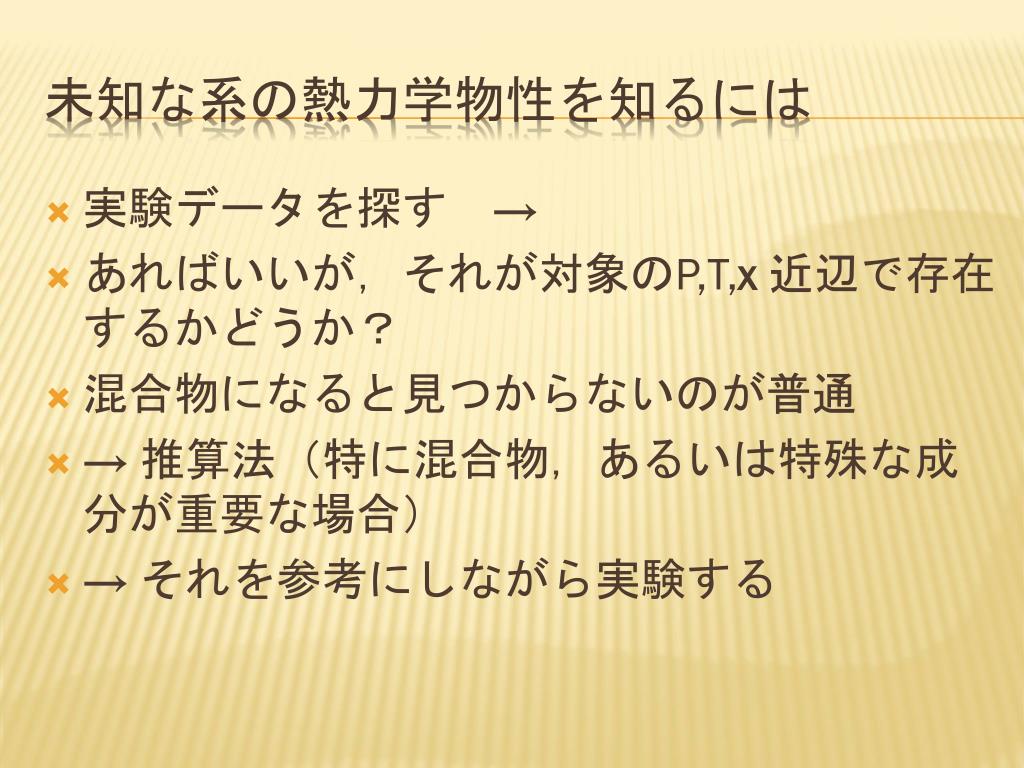

  2. 実験データを探す　→ あればいいが，それが対象のP,T,x近辺で存在するかどうか？ 混合物になると見つからないのが普通 → 推算法（特に混合物，あるいは特殊な成分が重要な場合） → それを参考にしながら実験する 未知な系の熱力学物性を知るには

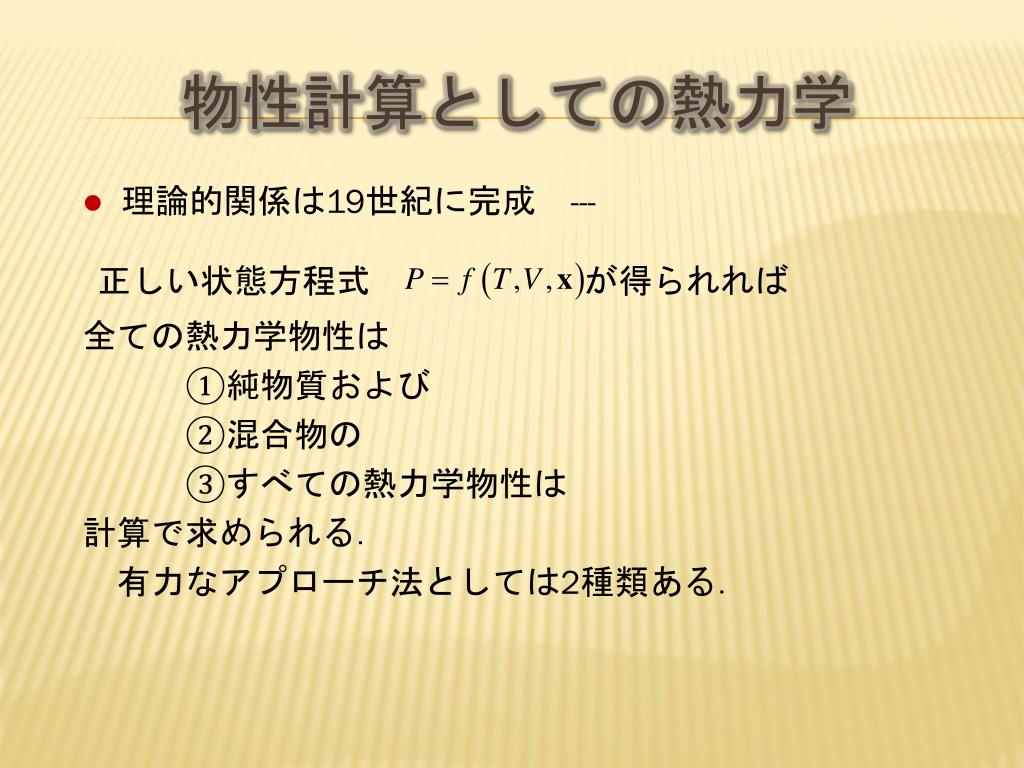

  3. 物性計算としての熱力学 • 理論的関係は19世紀に完成　--- 正しい状態方程式 　　　　　　が得られれば 全ての熱力学物性は ①純物質および ②混合物の ③すべての熱力学物性は 計算で求められる． 　有力なアプローチ法としては2種類ある．

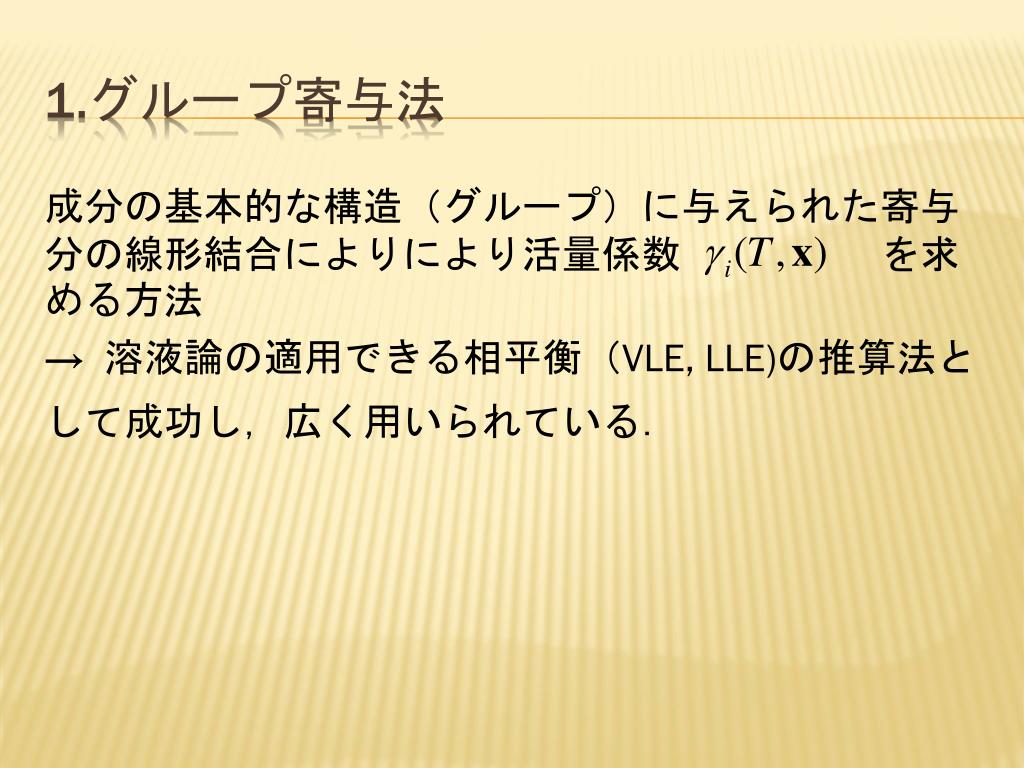

  4. 成分の基本的な構造（グループ）に与えられた寄与分の線形結合によりにより活量係数　　　　　を求める方法成分の基本的な構造（グループ）に与えられた寄与分の線形結合によりにより活量係数　　　　　を求める方法 →溶液論の適用できる相平衡（VLE, LLE)の推算法として成功し，広く用いられている． 1.グループ寄与法

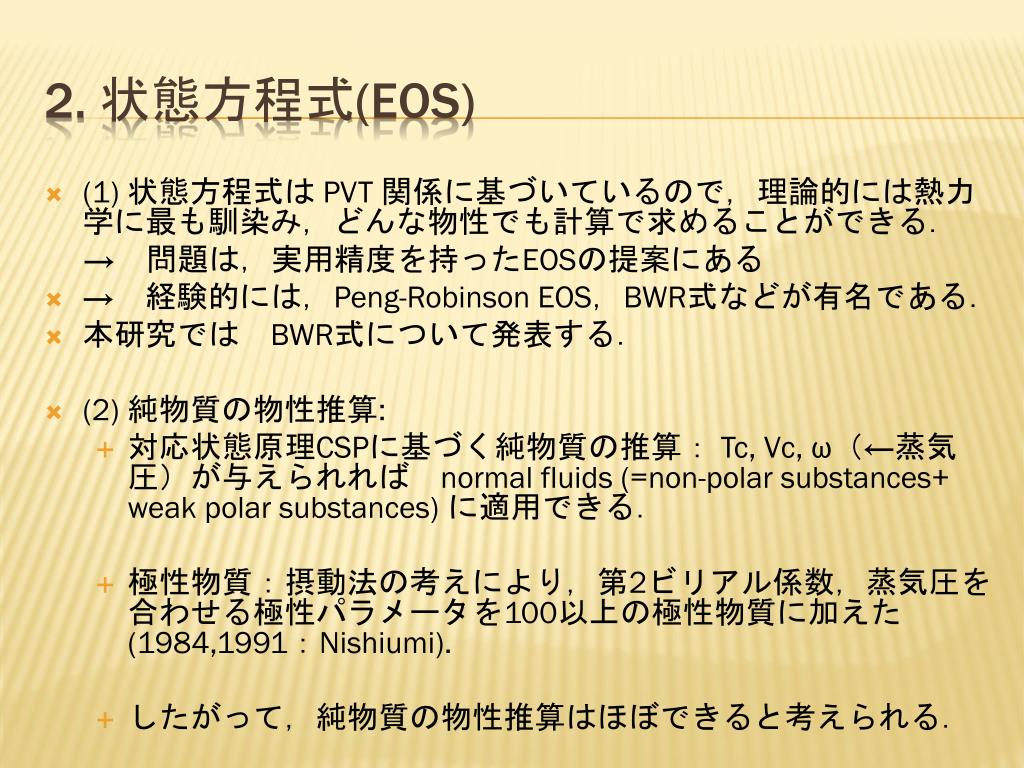

  5. (1) 状態方程式は PVT 関係に基づいているので，理論的には熱力学に最も馴染み，どんな物性でも計算で求めることができる． 　 →　問題は，実用精度を持ったEOSの提案にある • →　経験的には，Peng-RobinsonEOS，BWR式などが有名である． • 本研究では　BWR式について発表する． • (2) 純物質の物性推算: • 対応状態原理CSPに基づく純物質の推算：Tc, Vc, ω（←蒸気圧）が与えられれば　normal fluids (=non-polar substances+ weak polar substances) に適用できる． • 極性物質：摂動法の考えにより，第2ビリアル係数，蒸気圧を合わせる極性パラメータを100以上の極性物質に加えた (1984,1991：Nishiumi). • したがって，純物質の物性推算はほぼできると考えられる． 2. 状態方程式(EOS)

  6. (3) 混合物：混合則 Mixing Rule無極性物質から成る混合物に対するHudson-McCoubrey理論 • London 分散力 • Lenard-Jones potentialの引力 • 等置して さらに mij：異種分子間 　相互作用パラメータ.

  7. ★通常は　　は調整パラメータとして扱われ気液平衡VLEデータをよく表すように系ごとに定められる★通常は　　は調整パラメータとして扱われ気液平衡VLEデータをよく表すように系ごとに定められる ★本発表では Hudson-McCoubrey式が適用されると考え，VLE より定めた　　の値を次式で相関することを考えた 異種分子間相互作用パラメータ　

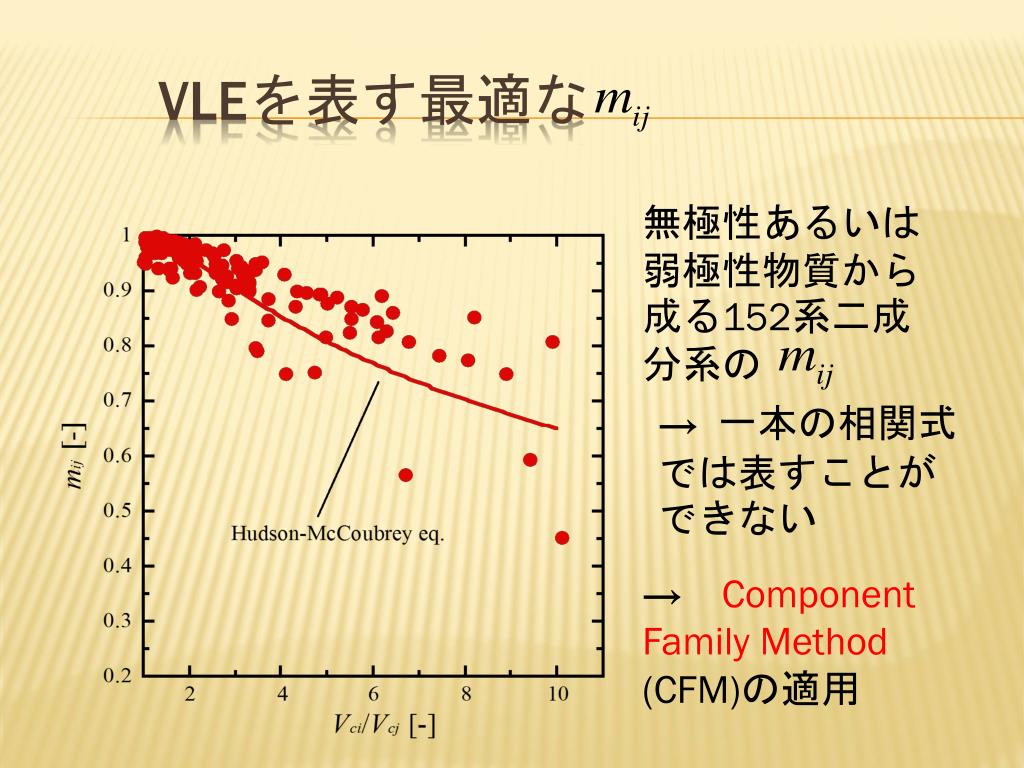

  8. VLEを表す最適な 無極性あるいは弱極性物質から成る152系二成分系の 　 → 一本の相関式では表すことができない →　Component Family Method (CFM)の適用

  9. 成分ファミリー法 (1977)－ 12 ファミリー A タイプ: 3 グループB タイプ: 9 グループ 1977 Hudson-McCoubrey理論に基づきmijがVci/Vcjの影響を受けることは成功したが，関数形については複雑すぎる結果が得られた．

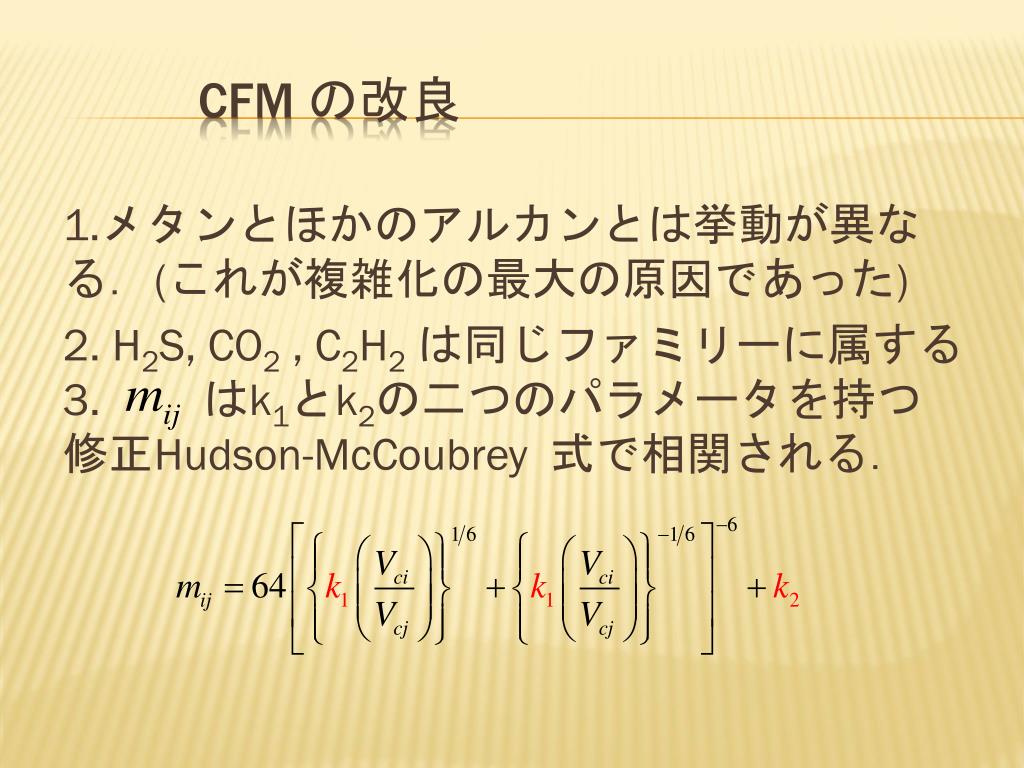

  10. 1.メタンとほかのアルカンとは挙動が異なる．(これが複雑化の最大の原因であった)1.メタンとほかのアルカンとは挙動が異なる．(これが複雑化の最大の原因であった) 2. H2S, CO2 , C2H2は同じファミリーに属する3. 　　はk1とk2の二つのパラメータを持つ修正Hudson-McCoubrey式で相関される． CFM の改良

  11. 単純化された　　の相関ー6 ファミリー 2012 本発表の動機：G1, G5, G6は一本にできないか？

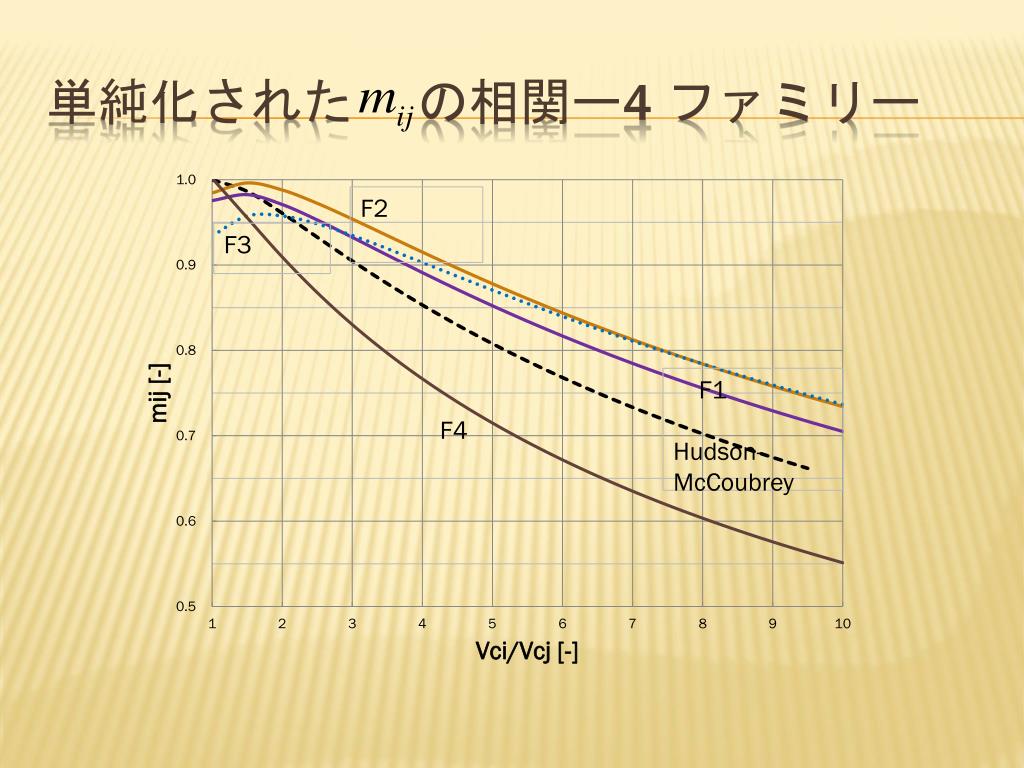

  12. F2 F3 単純化された の相関ー4 ファミリー F1 Hudson-McCoubrey F4

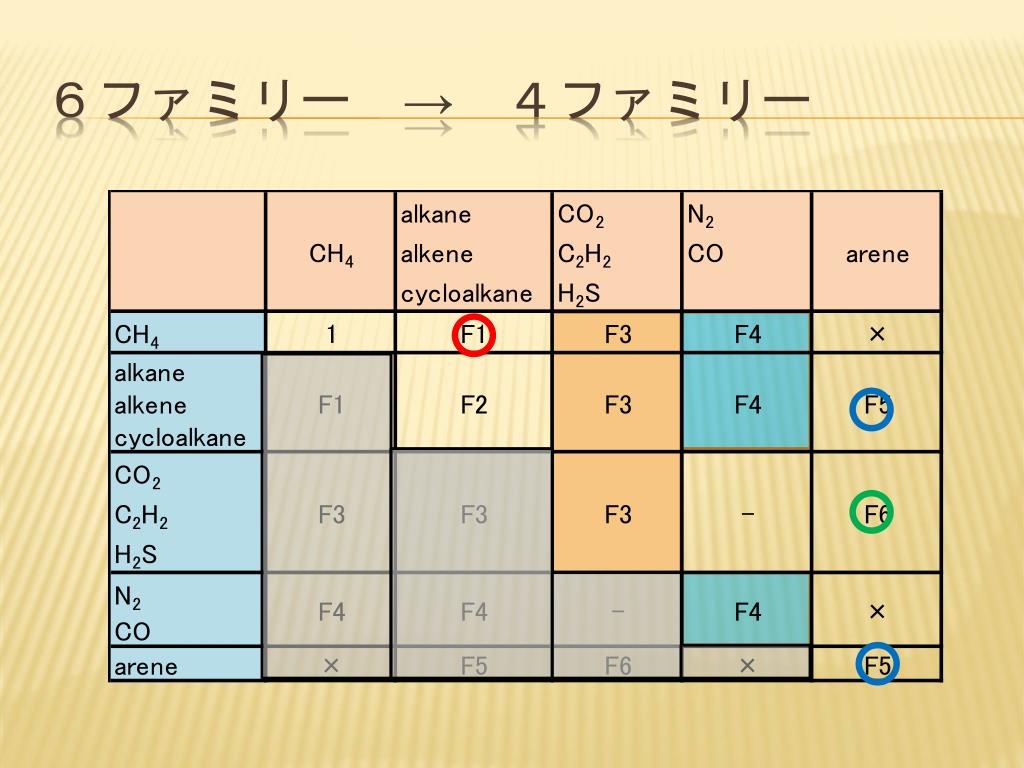

  13. ６ファミリー　→　４ファミリー

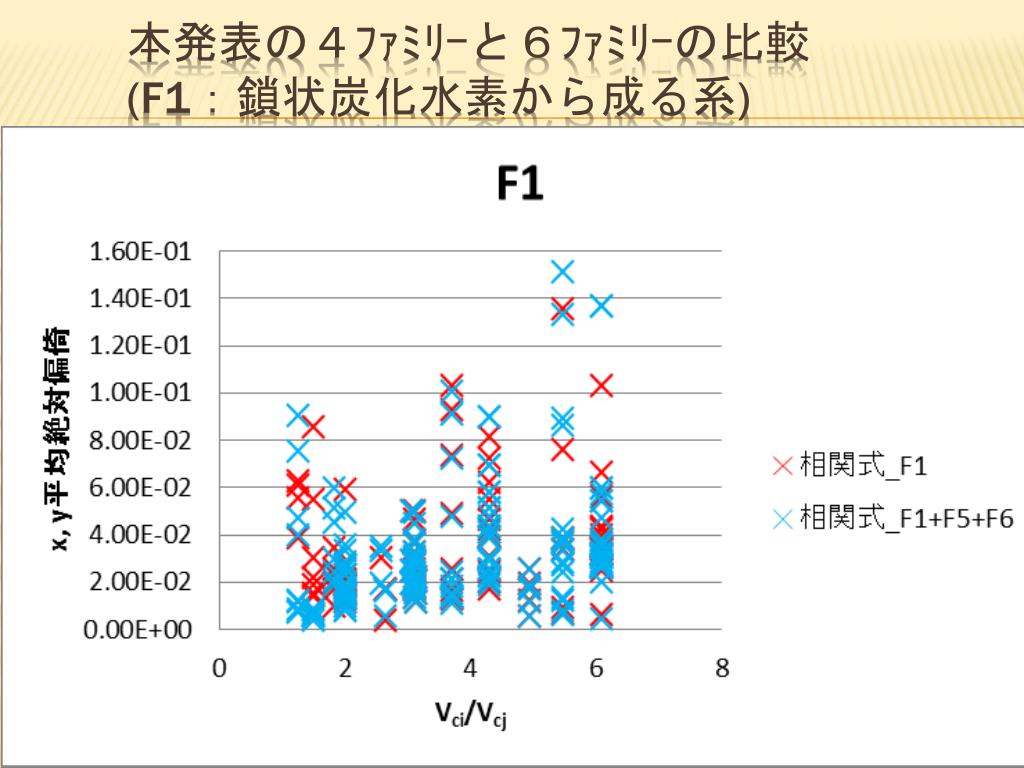

  14. 本発表の４ﾌｧﾐﾘｰと６ﾌｧﾐﾘｰの比較(F1：鎖状炭化水素から成る系)本発表の４ﾌｧﾐﾘｰと６ﾌｧﾐﾘｰの比較(F1：鎖状炭化水素から成る系)

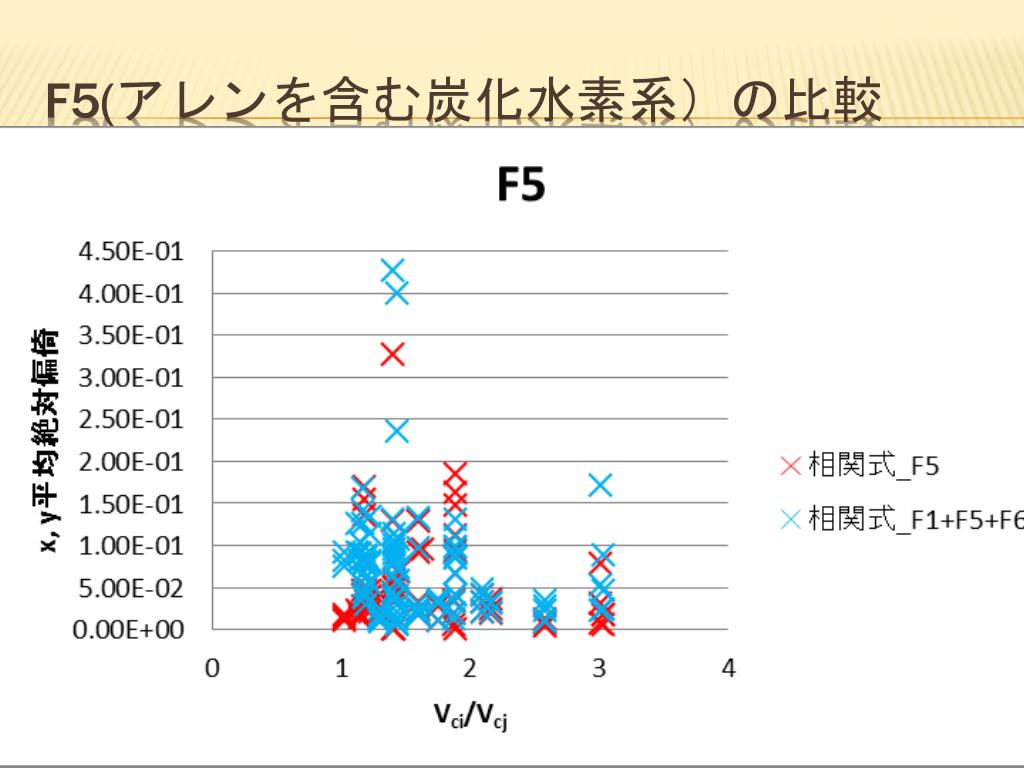

  15. F5(アレンを含む炭化水素系）の比較

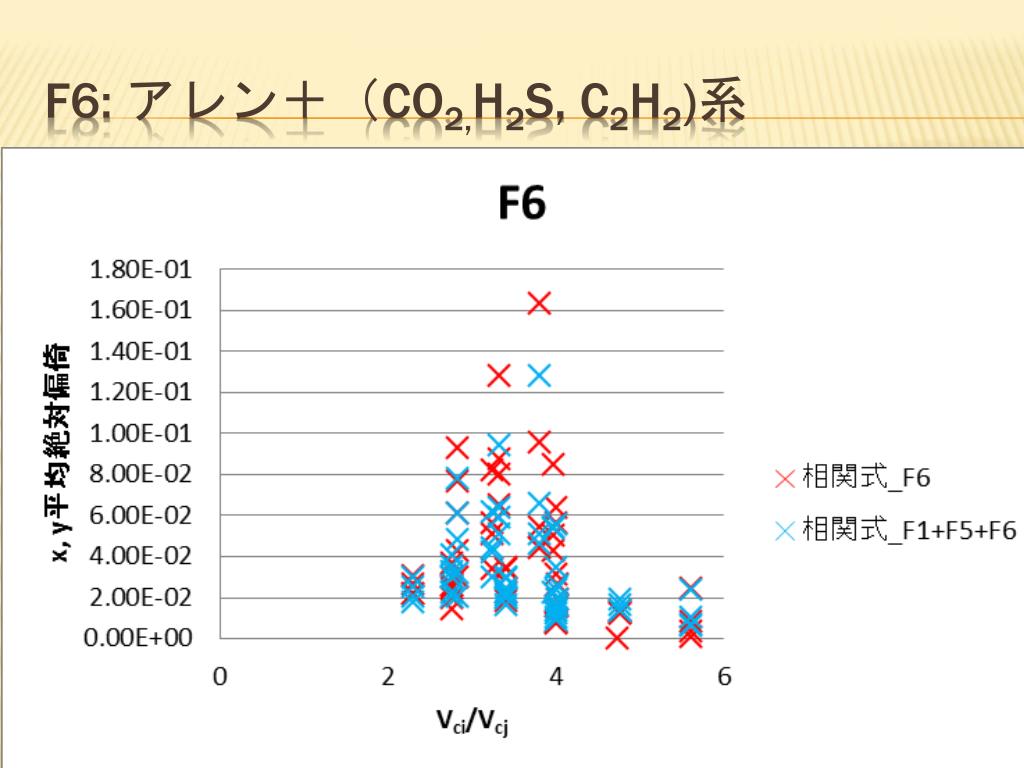

  16. F6:アレン＋（CO2,H2S, C2H2)系

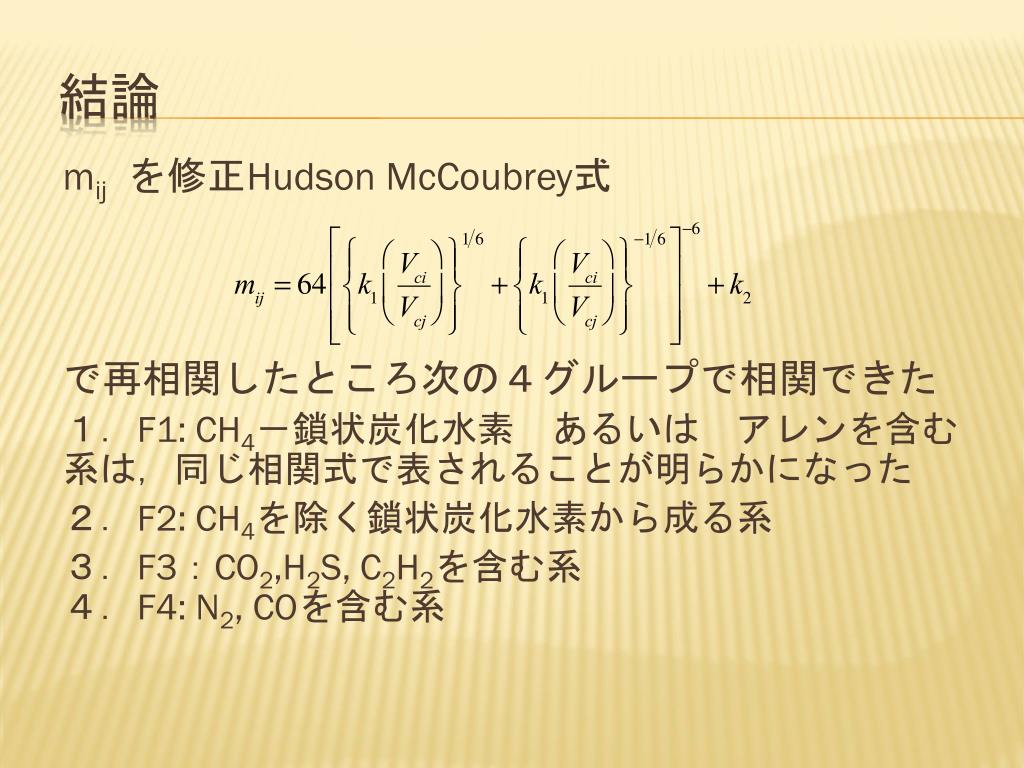

  17. mijを修正Hudson McCoubrey式 で再相関したところ次の４グループで相関できた １．F1: CH4－鎖状炭化水素　あるいは　アレンを含む系は，同じ相関式で表されることが明らかになった ２．F2: CH4を除く鎖状炭化水素から成る系 ３．F3：CO2,H2S, C2H2を含む系４．F4: N2, COを含む系　 結論

  18. ご清聴ありがとうございました

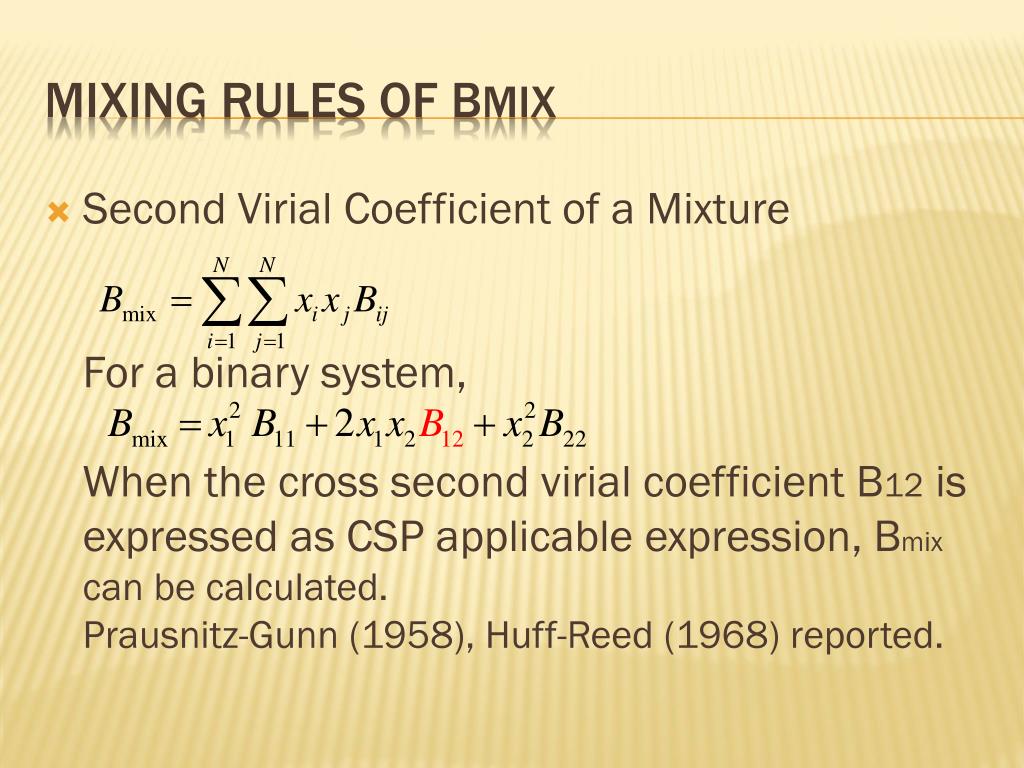

  19. Second Virial Coefficient of a MixtureFor a binary system,When the cross second virial coefficient B12 is expressed as CSP applicable expression, Bmixcan be calculated.Prausnitz-Gunn (1958), Huff-Reed (1968) reported. Mixing Rules of Bmix

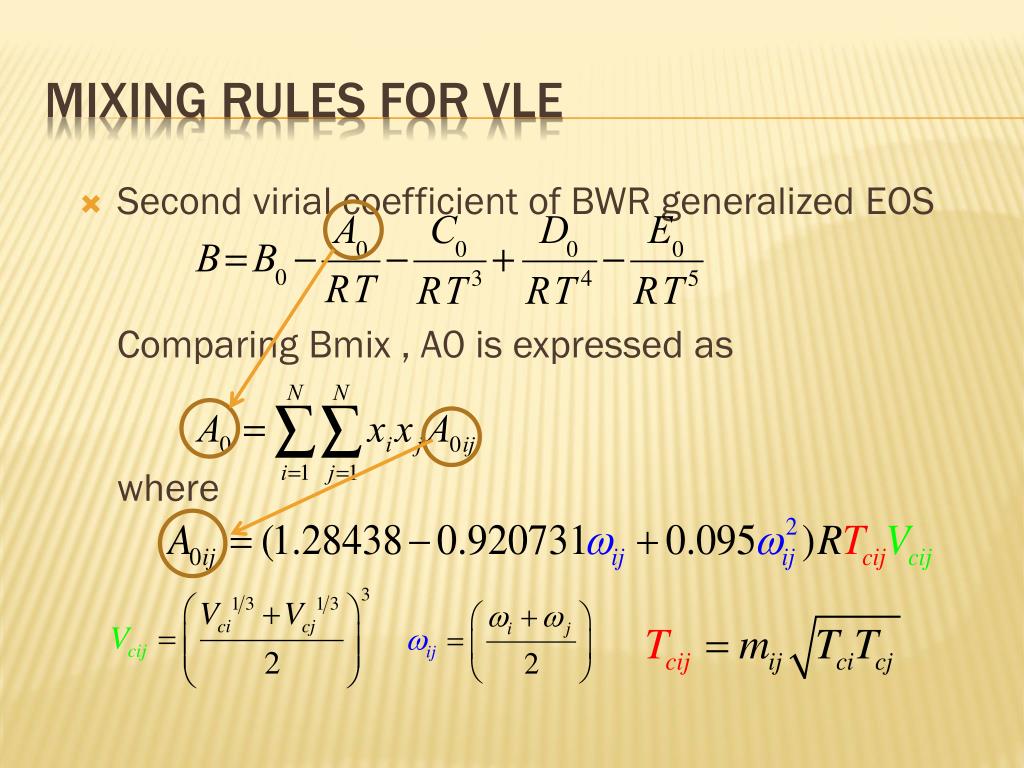

  20. Second virial coefficient of BWR generalized EOSComparing Bmix , A0 is expressed aswhere Mixing Rules for VLE

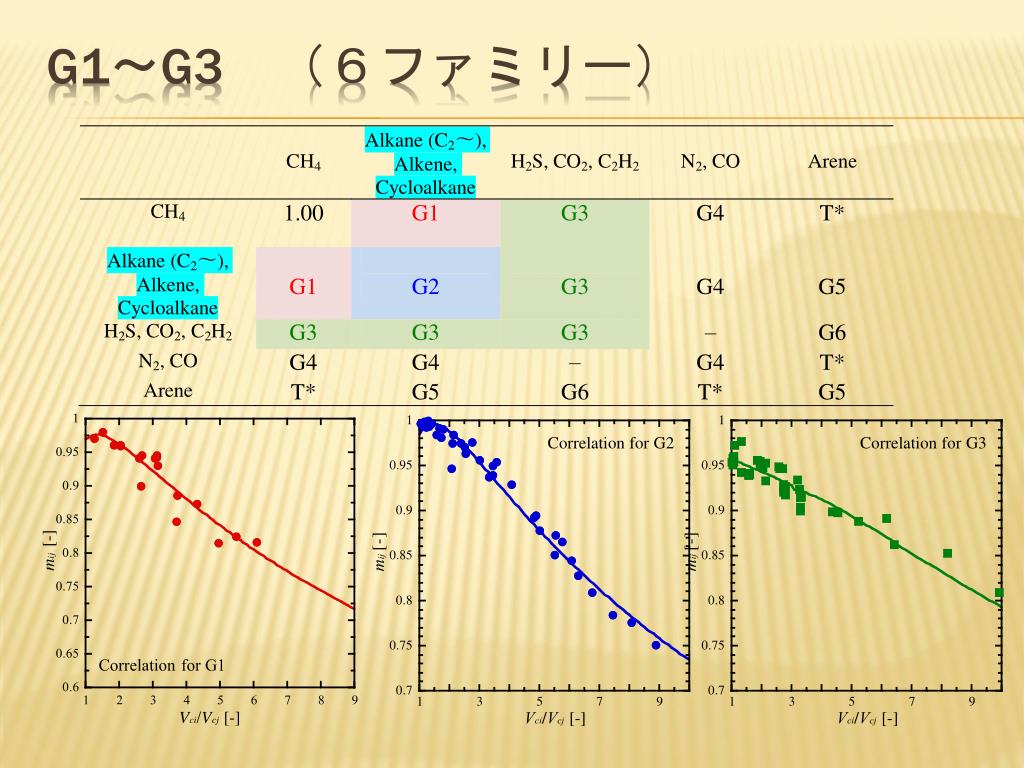

  21. G1～G3　（６ファミリー）

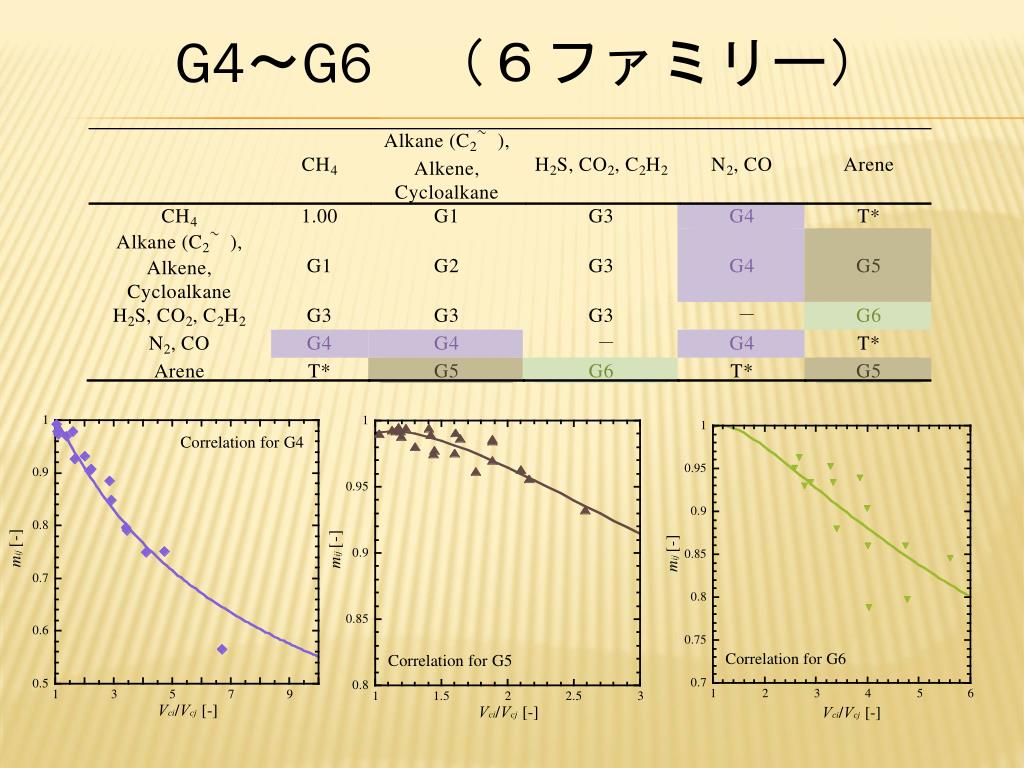

  22. G4～G6　（６ファミリー）

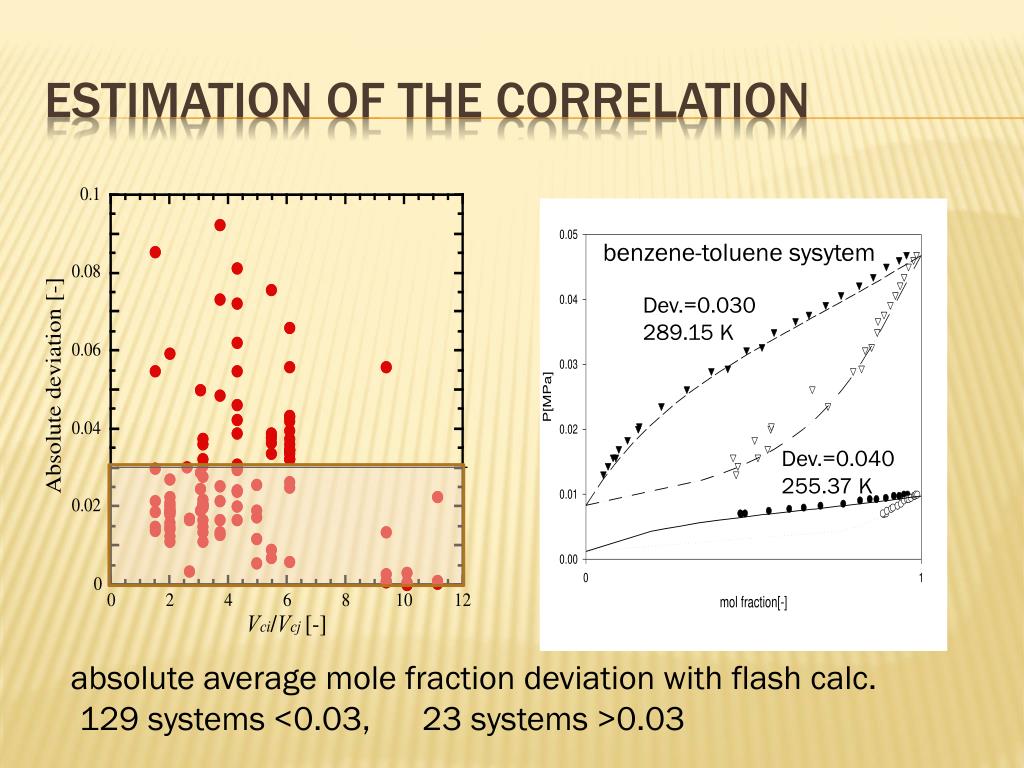

  23. Estimation of the correlation benzene-toluene sysytem Dev.=0.030 289.15 K Dev.=0.040 255.37 K absolute average mole fraction deviation with flash calc. 129 systems <0.03, 23 systems >0.03

  24. Vapor-liquid equilibria for toluene-ethane system at 344.23 K

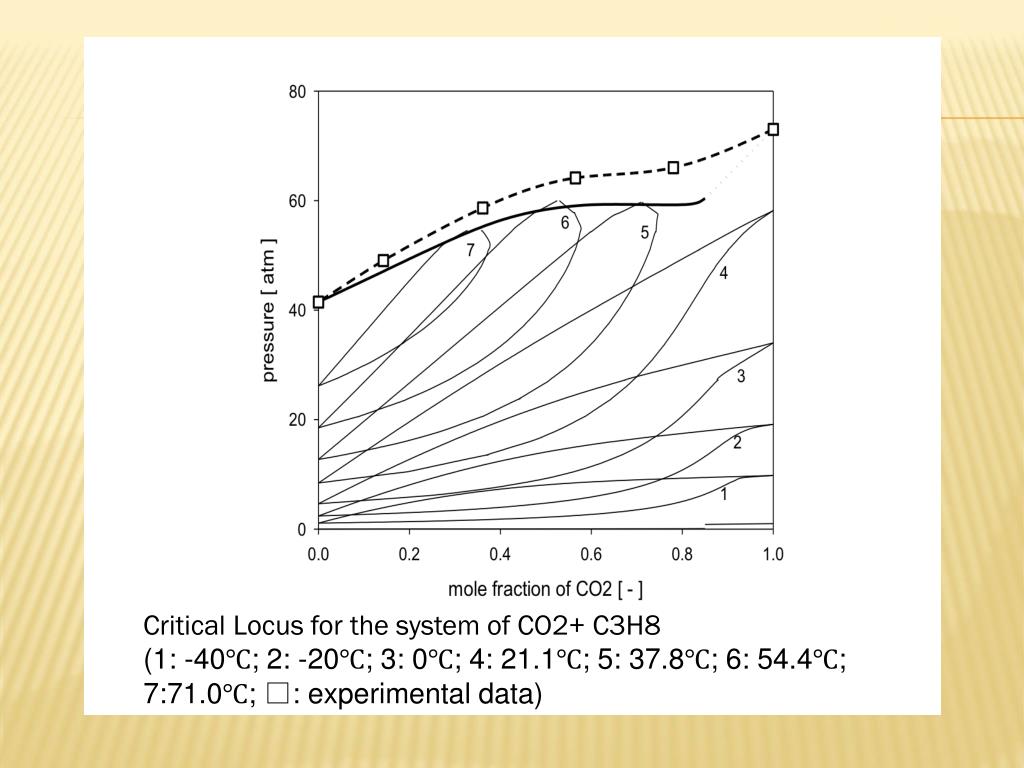

  25. Critical Locus for the system of CO2+ C3H8(1: -40℃; 2: -20℃; 3: 0℃; 4: 21.1℃; 5: 37.8℃; 6: 54.4℃; 7:71.0℃; □: experimental data)

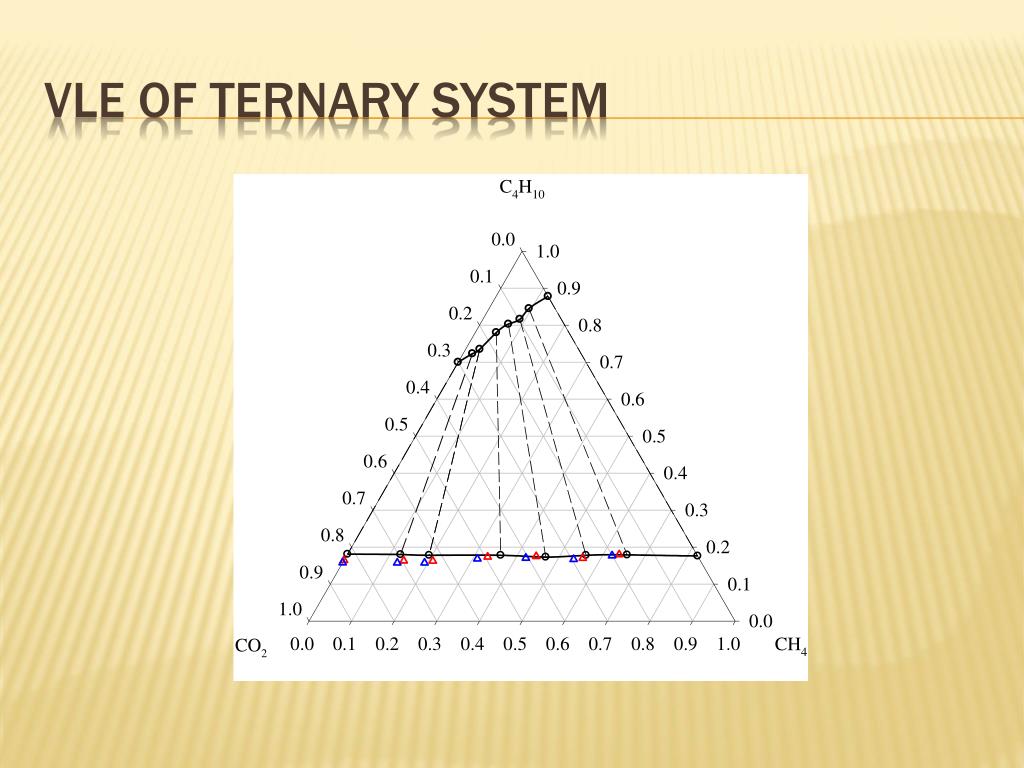

  26. VLE of Ternary System
