  1. Tato prezentace byla vytvořena v rámci projektu Orbis pictus 21. století

  2. OB21-OP-STROJ-STE-MAR-U-2-036 Kovářské operace Ing. Josef Martinák

  3. Na hraně kovadliny Na dráze kovadliny Prodlužování materiálů

  4. Sražení materiálu • Pěchování konce – pěchování konce – pěchování středu – sražení delších materiálů

  5. Osazování materiálu Na jedné straně osazovacím kladivem Na jedné straně hranou kovadliny Na obou stranách Postup kulacení materiálu

  6. Přes hranu kovadliny Kolem rohu kovadliny Ohýbání

  7. Tenkého materiálu Tlustého materiálu Přesekávání

  8. Probíjení materiálu • Probíjecím kladivem – vyrovnávání otvoru – rozšiřování otvoru

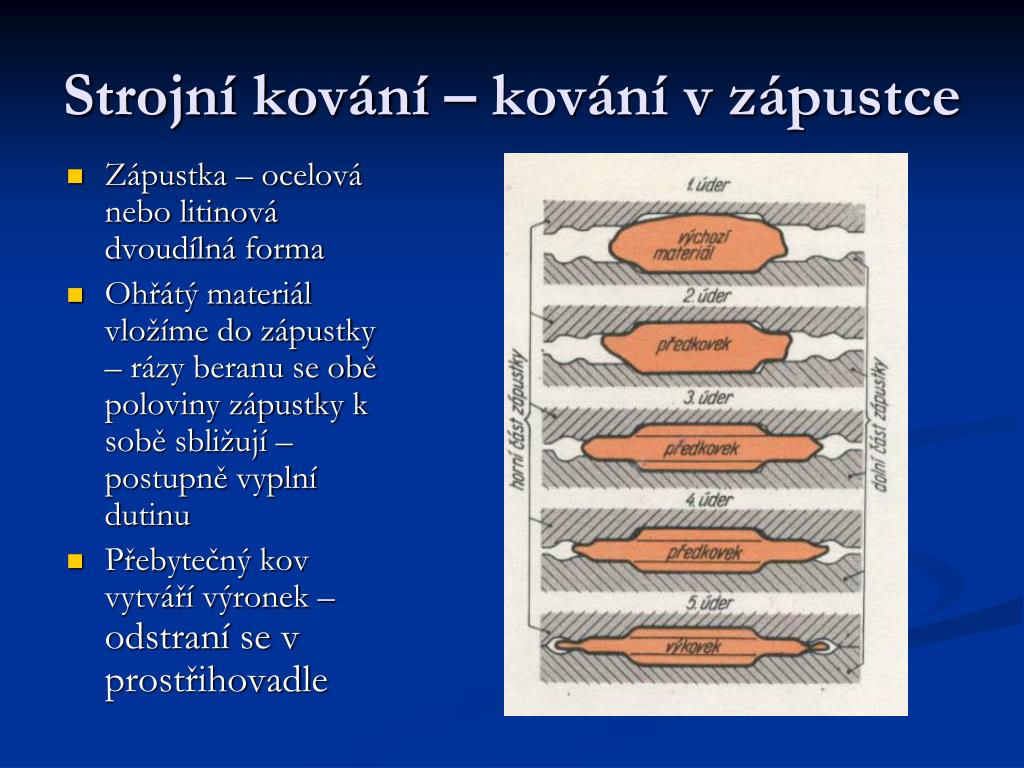

  9. Strojní kování – kování v zápustce • Zápustka – ocelová nebo litinová dvoudílná forma • Ohřátý materiál vložíme do zápustky – rázy beranu se obě poloviny zápustky k sobě sbližují – postupně vyplní dutinu • Přebytečný kov vytváří výronek – odstraní se v prostřihovadle

  10. Je vyrobena z nástrojové oceli Použití v hromadné výrobě Přednosti – malé ztráty materiálu Velká přesnost opakování Výroba složitých tvarů Zápustka s výkovkem

  11. Použitá literatura: • Strojírenská technologie 1 – M. Hluchý a kolektiv • Moderní strojírenství pro školu i praxi – J. Dillinger a kolektiv • Obrazová dokumentace SPŠ UH. Brod
