ВЕТВЯЩИЙСЯ АЛГОРИТМ

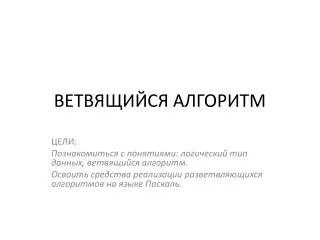

1. ВЕТВЯЩИЙСЯ АЛГОРИТМ ЦЕЛИ: Познакомиться с понятиями: логический тип данных, ветвящийся алгоритм. Освоить средства реализации разветвляющихся алгоритмов на языке Паскаль.

2. Операции сравнения Пример: 3>5 Какое значение имеет результат этого сравнения? Это ложь. Результат операции сравнения может иметь одно из двух значений: истина или ложь. В языке программирования Паскаль для хранения в памяти ЭВМ таких значений используется специальный тип данных, который называется логическим.

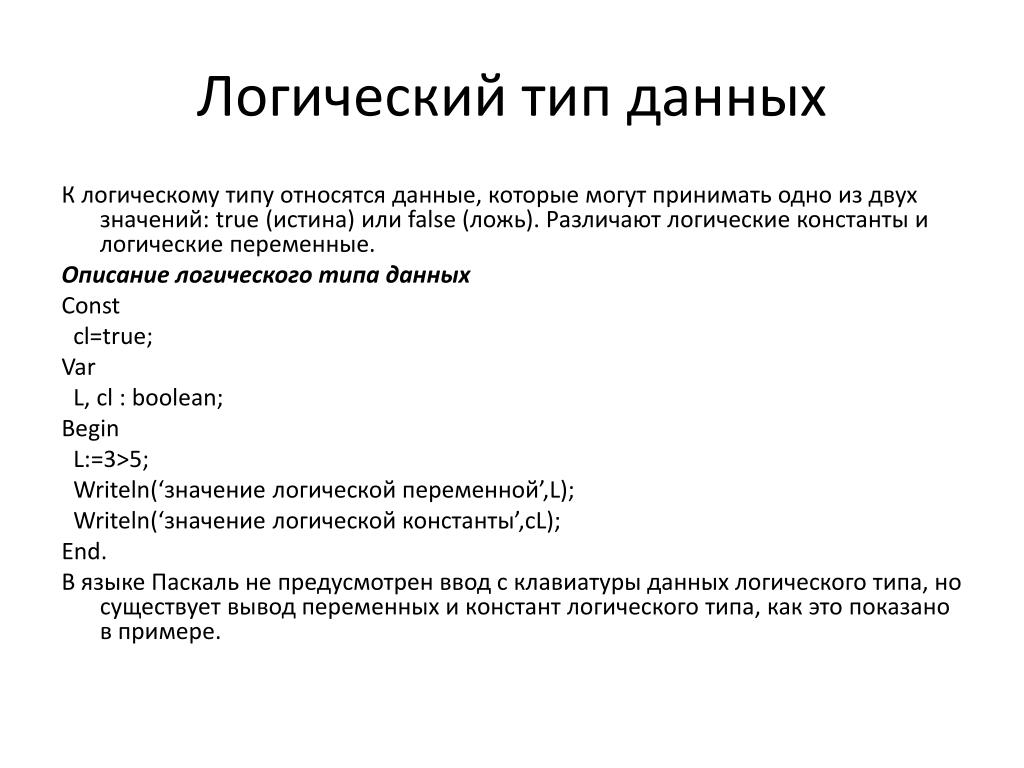

3. Логический тип данных К логическому типу относятся данные, которые могут принимать одно из двух значений: true (истина) или false (ложь). Различают логические константы и логические переменные. Описание логического типа данных Соnst cl=true; Var L, cl : boolean; Begin L:=3>5; Writeln(‘значение логической переменной’,L); Writeln(‘значение логической константы’,cL); End. В языке Паскаль не предусмотрен ввод с клавиатуры данных логического типа, но существует вывод переменных и констант логического типа, как это показано в примере.

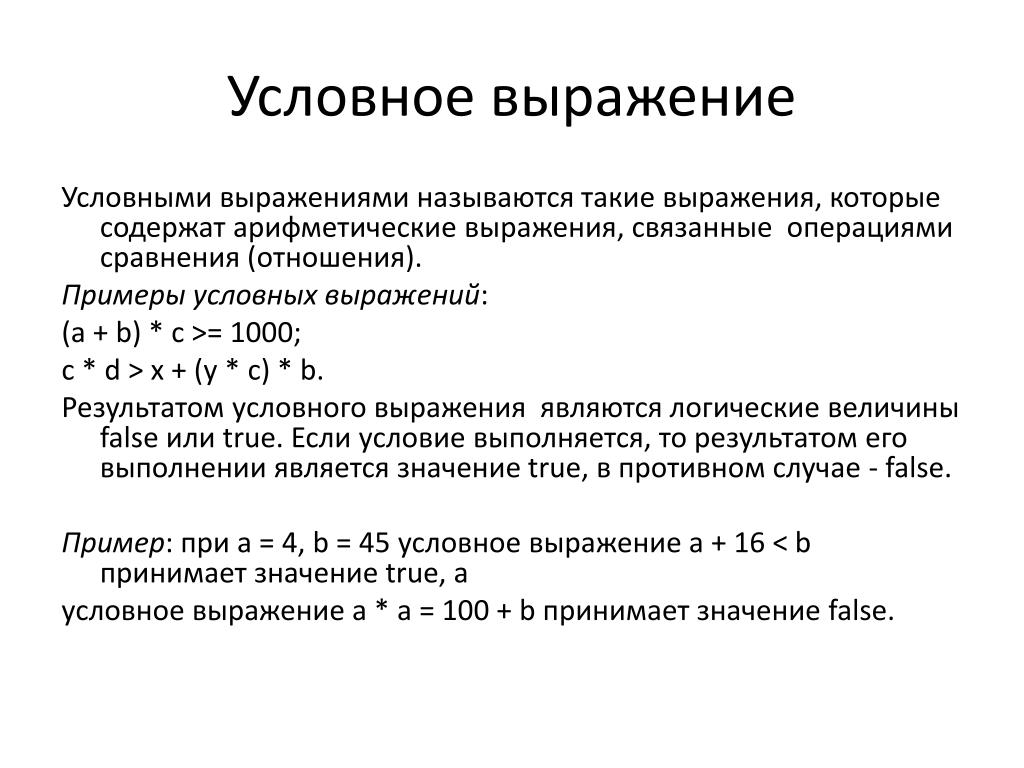

4. Условное выражение Условными выражениями называются такие выражения, которые содержат арифметические выражения, связанные операциями сравнения (отношения). Примеры условных выражений: (а + b) * с >= 1000; c * d > x + (y * c) * b. Результатом условного выражения являются логические величины false или true. Если условие выполняется, то результатом его выполнении является значение true, в противном случае - false. Пример: при а = 4, b = 45 условное выражение а + 16 < b принимает значение true, а условное выражение а * а = 100 + b принимает значение false.

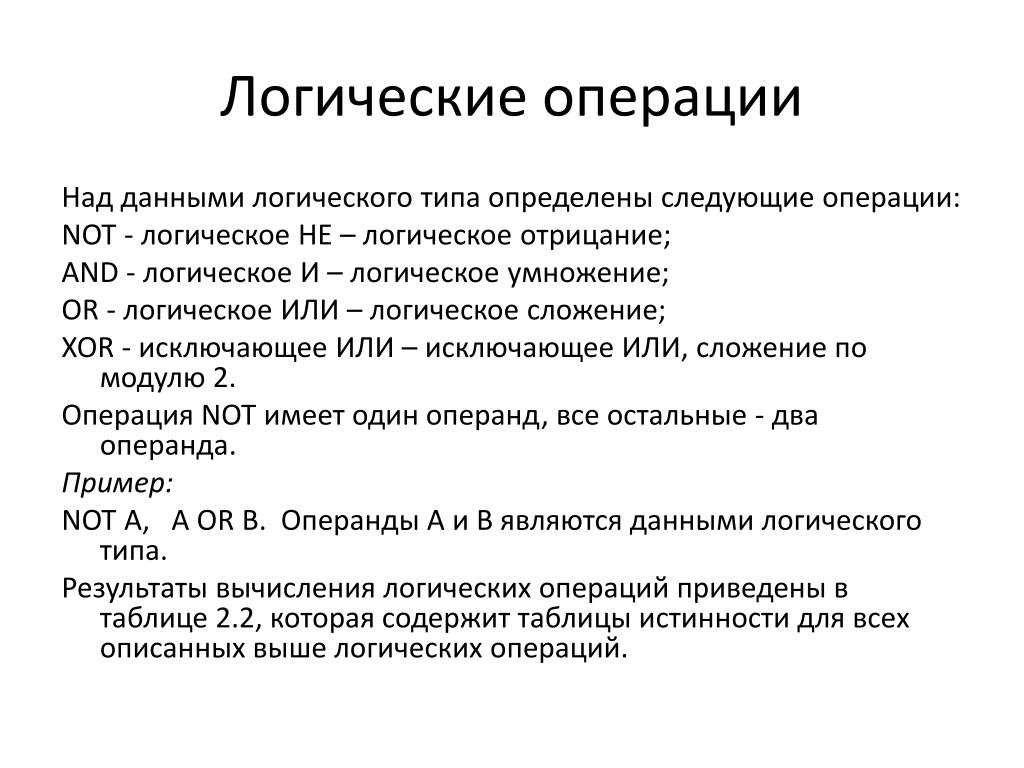

5. Логические операции Над данными логического типа определены следующие операции: NOT - логическое НЕ – логическое отрицание; AND - логическое И – логическое умножение; OR - логическое ИЛИ – логическое сложение; XOR - исключающее ИЛИ – исключающее ИЛИ, сложение по модулю 2. Операция NOT имеет один операнд, все остальные - два операнда. Пример: NOT A, A OR В. Операнды А и В являются данными логического типа. Результаты вычисления логических операций приведены в таблице 2.2, которая содержит таблицы истинности для всех описанных выше логических операций.

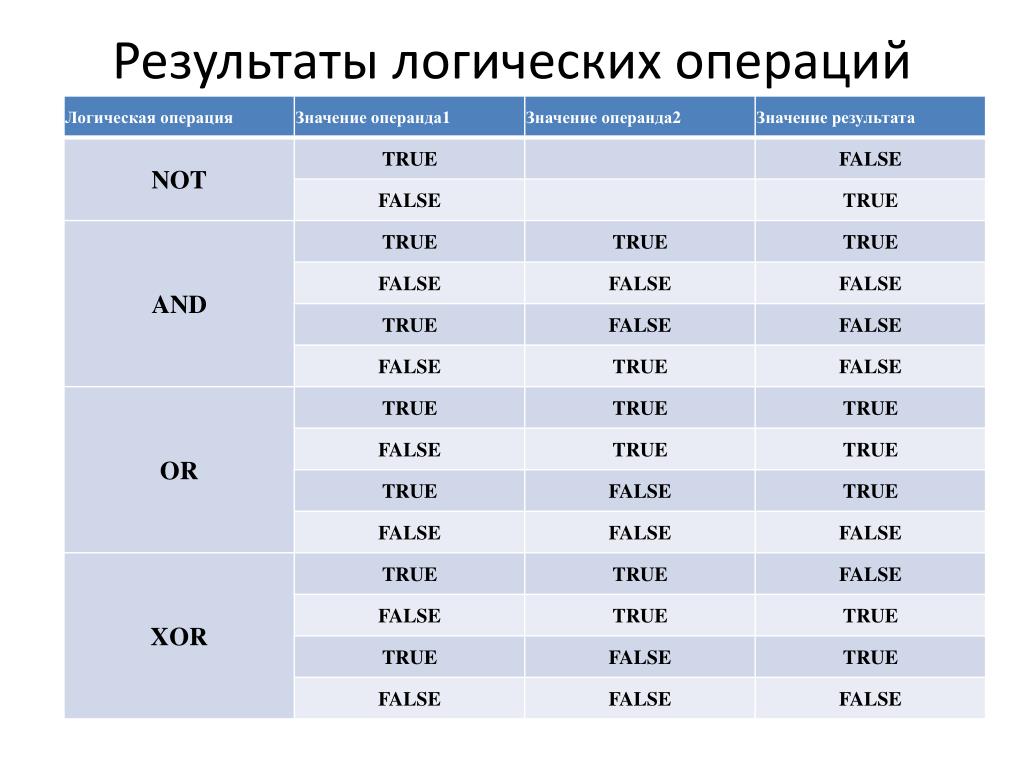

6. Результаты логических операций

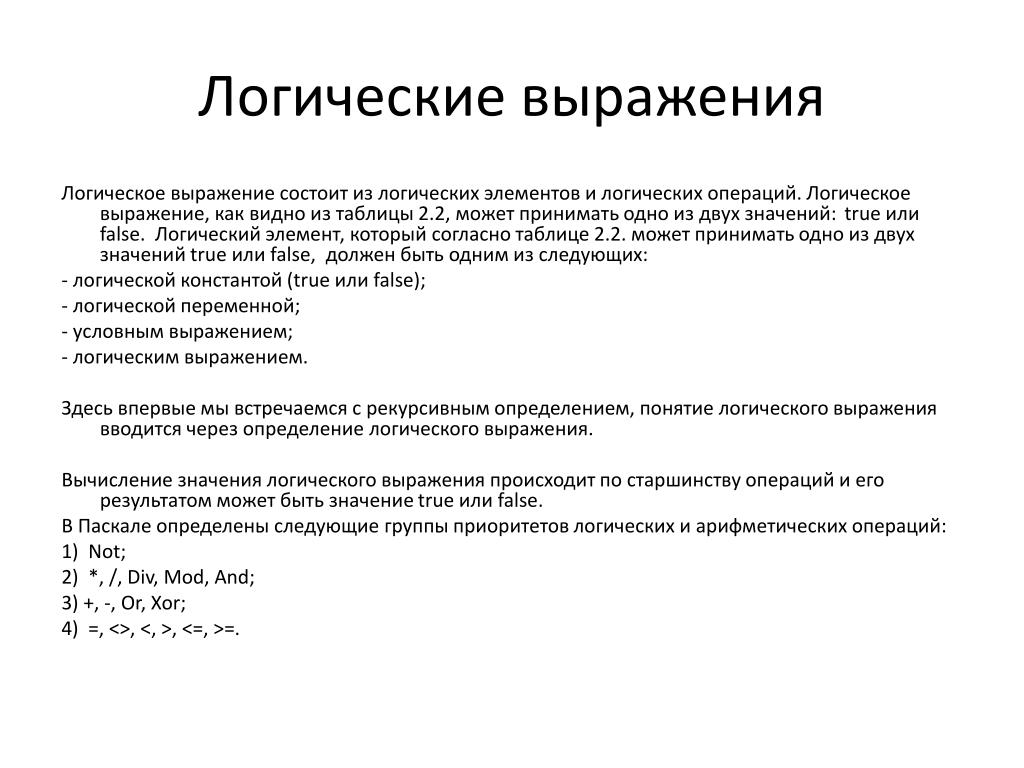

7. Логические выражения Логическое выражениесостоит из логических элементов и логических операций. Логическое выражение, как видно из таблицы 2.2, может принимать одно из двух значений: true или false. Логический элемент, который согласно таблице 2.2. может принимать одно из двух значений true или false, должен быть одним из следующих: - логической константой (true или false); - логической переменной; - условным выражением; - логическим выражением. Здесь впервые мы встречаемся с рекурсивным определением, понятие логического выражения вводится через определение логического выражения. Вычисление значения логического выражения происходит по старшинству операций и его результатом может быть значение true или false. В Паскале определены следующие группы приоритетов логических и арифметических операций: 1) Not; 2) *, /, Div, Mod, And; 3) +, -, Or, Xor; 4) =, <>, <, >, <=, >=.

8. 1) Not; 2) *, /, Div, Mod, And; 3) +, -, Or, Xor; 4) =, <>, <, >, <=, >=. Приоритет операций убывает в указанном порядке, наивысшим приоритетом обладают операции группы 1, они выполняются первыми при вычислении выражений, а самым низшим - операции группы 4, они выполняются последними. Порядок выполнения операций может быть изменен с помощью скобок, так же, как и при вычислении арифметических выражений. Пример вычисления логического выражения: (а * b + с = х + y) and (k * b > t) Пусть а = 3.0, b = 4.1, с = 4, х = 2.5, у = 5, k = 3, t = 10, тогда логическое выражение вычисляется в следующем порядке: 1) а * b + с равно 16.3; 2) х + у равно 7.5; 3) k * b равно 12.3; 4) (16.3 = 7.5) равно false; 5) (7.5 > 10) равно false; 6) false and false равно false. Таким образом, результатом вычисления всего выражения будет false. Логические выражения можно использовать для записи условий, которые применяются в математике.

9. Примеры записи условных и логических выражений Задача 1. На числовой оси дан отрезок [a,b] и точка с координатой х. Написать условие: точка х принадлежит отрезку [a,b]. Решение. В математике такое условие записывается так: (a≤x≤b). Вычислительная машина в каждый момент времени выполняет одно действие и записывает результат этого действия в память. Поэтому в программировании это условие записывается следующим образом: (a≤x)and(x≤b).

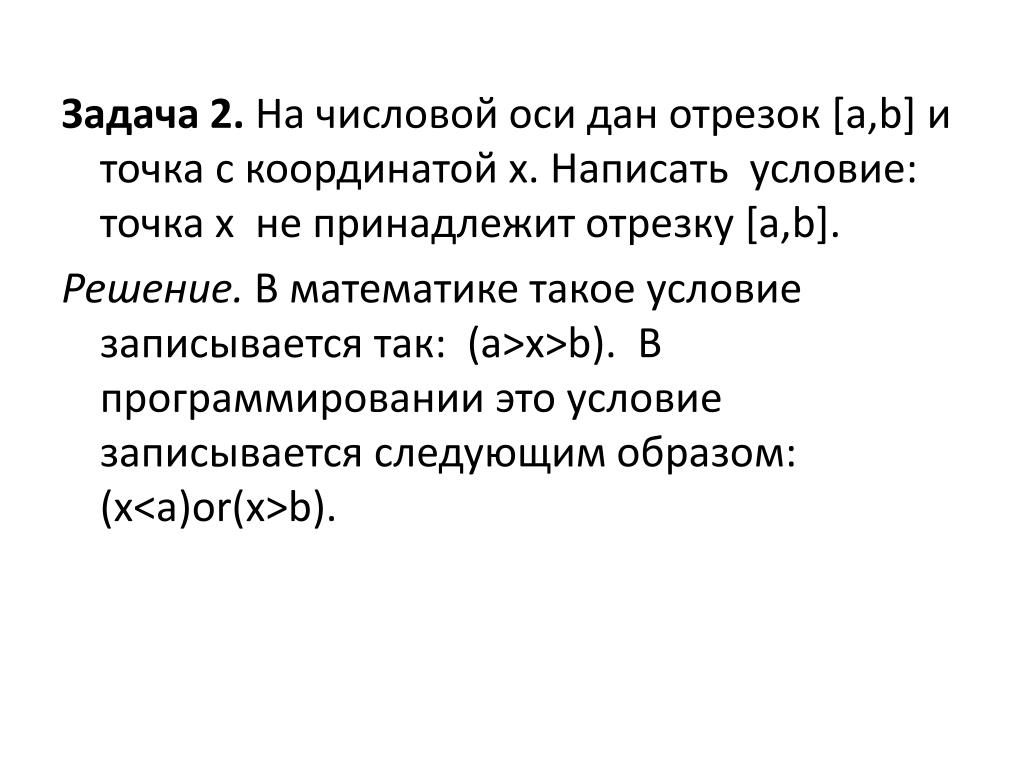

10. Задача 2. На числовой оси дан отрезок [a,b] и точка с координатой х. Написать условие: точка х не принадлежит отрезку [a,b]. Решение. В математике такое условие записывается так: (a>x>b). В программировании это условие записывается следующим образом: (x<a)or(x>b).

11. Задача 3. На плоскости в декартовой системе координат задана точка своими координатами (X, Y) и квадрат со стороной 2, центр которого расположен в начале координат. Записать логическое выражение, вычисляющее, принадлежит ли точка заштрихованной области. Решение. Если решать задачу «в лоб», то алгоритм следует записать следующим образом. (1>x>-1), при этом мы выделяем на координатной плоскости вертикальную полосу шириной 2 бесконечной длины, И (1>y>-1), при этом на координатной плоскости выделяется горизонтальная полоса шириной 2 также бесконечной длины. На пересечении этих полос находится заданная область. Получим логическое условие (1>x>-1) И (1>y>-1), которое содержит вычисление 4-х условий и одной логической операции. Можно записать решение этой задачи иначе (│x│<1)И(│y│<1).

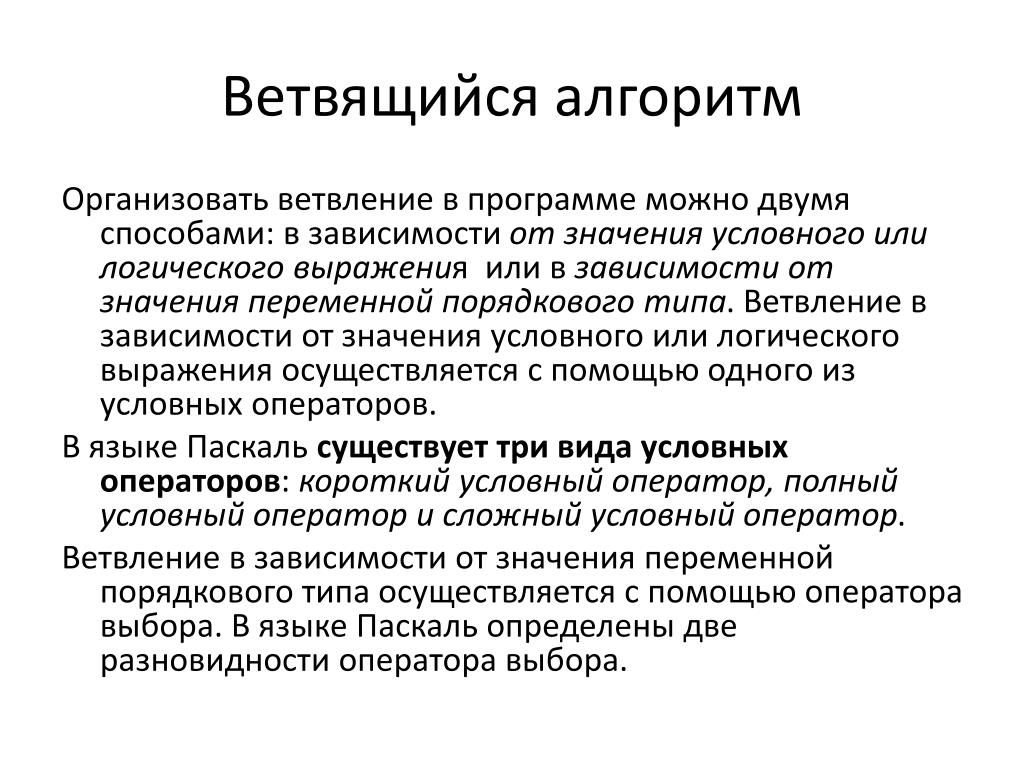

12. Ветвящийся алгоритм Организовать ветвление в программе можно двумя способами: в зависимости от значения условного или логического выражения или в зависимости от значения переменной порядкового типа. Ветвление в зависимости от значения условного или логического выражения осуществляется с помощью одного из условных операторов. В языке Паскаль существует три вида условных операторов: короткий условный оператор, полный условный оператор и сложный условный оператор. Ветвление в зависимости от значения переменной порядкового типа осуществляется с помощью оператора выбора. В языке Паскаль определены две разновидности оператора выбора.

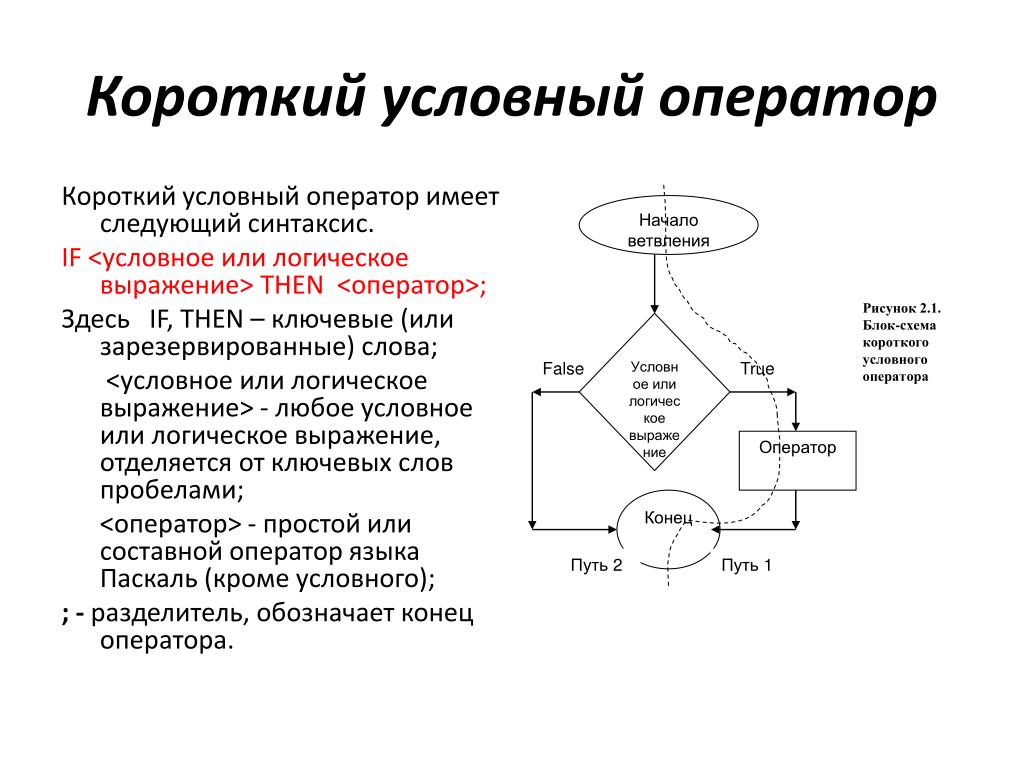

13. Начало ветвления Рисунок 2.1. Блок-схема короткого условного оператора Условное или логическое выражение False True Оператор Конец Путь 2 Путь 1 Короткий условный оператор Короткий условный оператор имеет следующий синтаксис. IF <условное или логическое выражение> THEN <оператор>; Здесь IF, THEN – ключевые (или зарезервированные) слова; <условное или логическое выражение> - любое условное или логическое выражение, отделяется от ключевых слов пробелами; <оператор> - простой или составной оператор языка Паскаль (кроме условного); ; - разделитель, обозначает конец оператора.

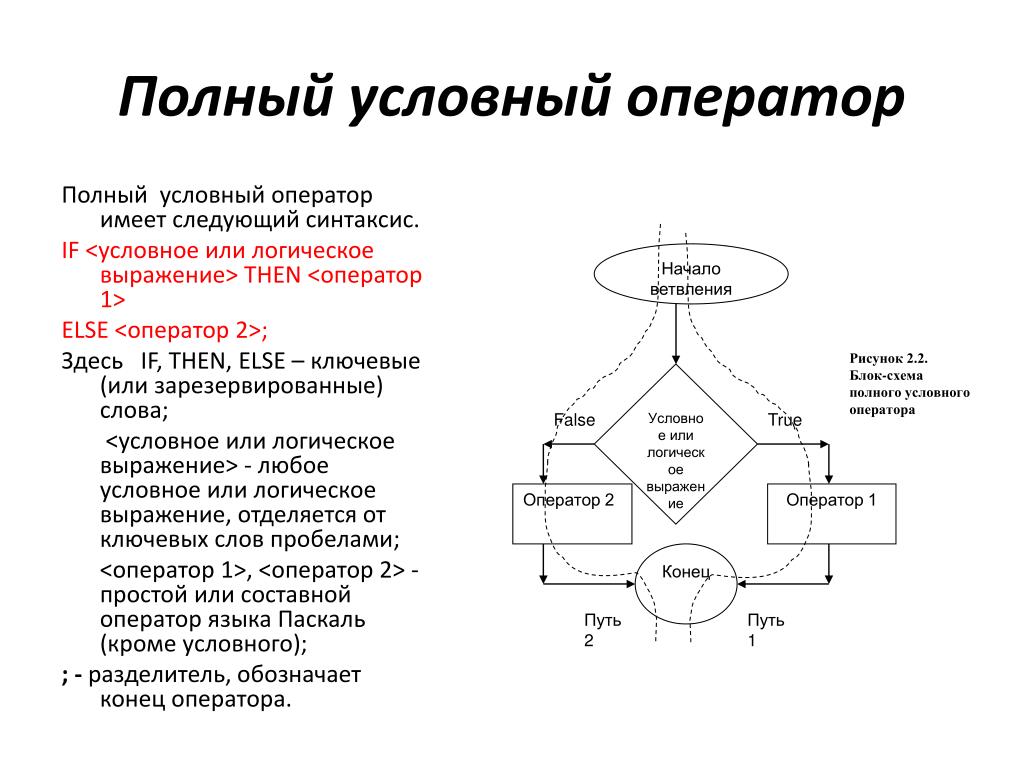

14. Начало ветвления Рисунок 2.2. Блок-схема полного условного оператора Условное или логическое выражение False True Оператор 2 Оператор 1 Конец Путь 2 Путь 1 Полный условный оператор Полный условный оператор имеет следующий синтаксис. IF <условное или логическое выражение> THEN <оператор 1> ELSE <оператор 2>; Здесь IF, THEN, ELSE – ключевые (или зарезервированные) слова; <условное или логическое выражение> - любое условное или логическое выражение, отделяется от ключевых слов пробелами; <оператор 1>, <оператор 2> - простой или составной оператор языка Паскаль (кроме условного); ; - разделитель, обозначает конец оператора.

15. Начало ветвления Рисунок 2.3. Блок-схема сложного условного оператора False Условие 1 True True False Условие 3 False Условие 2 True • Оператор 3 • Оператор 2 • Оператор 1 Конец ветвления Сложный условный оператор Сложным условным оператором является один из условных операторов – короткий или полный, в котором <оператор 1> или / и <оператор 2>,<оператор> являются условными операторами.

16. Оператор выбора CASE <выражение> OF < константа 1> : <оператор1>; < константа 2> : <оператор 2>; . . . < константа N> : <оператор N>; ELSE <оператор> END; СASE <выражение> OF < константа 1> : <оператор1>; < константа 2> : <оператор 2>; . . . < константа N>: <оператор N>; END; В языке Паскаль существуют две разновидности оператора выбора, которые имеют следующий синтаксис: • Здесь: • CASE, OF, ELSE, END – ключевые (зарезервированные) слова; • <выражение> - в операторе CASE может быть только порядкового типа: целого, символьного, логического, перечислимого или ограниченного типов. Нельзя использовать вещественный тип данных; • < константа 1>…< константа N> - конкретные значения <выражения>, которые входят в диапазон значений типа, к которому принадлежит результат вычисления <выражения>; • <оператор 1>…<оператор N>, <оператор> - любые простые или составные операторы языка Паскаль; • : - разделитель, отделяет значение константы от оператора;

17. Составной оператор Составной оператор - это последовательность операторов программы, заключенная в операторные скобки BEGIN ... END. Для наглядности советуем эти операторные скобки размещать друг под другом, а последовательность операторов между ними сдвигать вправо. Среди операторов, входящих в составной оператор, могут быть использованы другие составные операторы: допускается произвольная глубина их вложенности. Тело вложенного составного оператора рекомендуем также сдвигать относительно операторных скобок BEGIN и END. В этом случае запись алгоритма приобретет приблизительно следующий вид: BEGIN <оператор 1>; BEGIN <оператор2>; <оператор3 >; BEGIN <оператор4>; <оператор5>; END END END; Такая форма записи алгоритма позволяет легко ориентироваться в структуре программы и, следовательно, избегать логических и синтаксических ошибок.

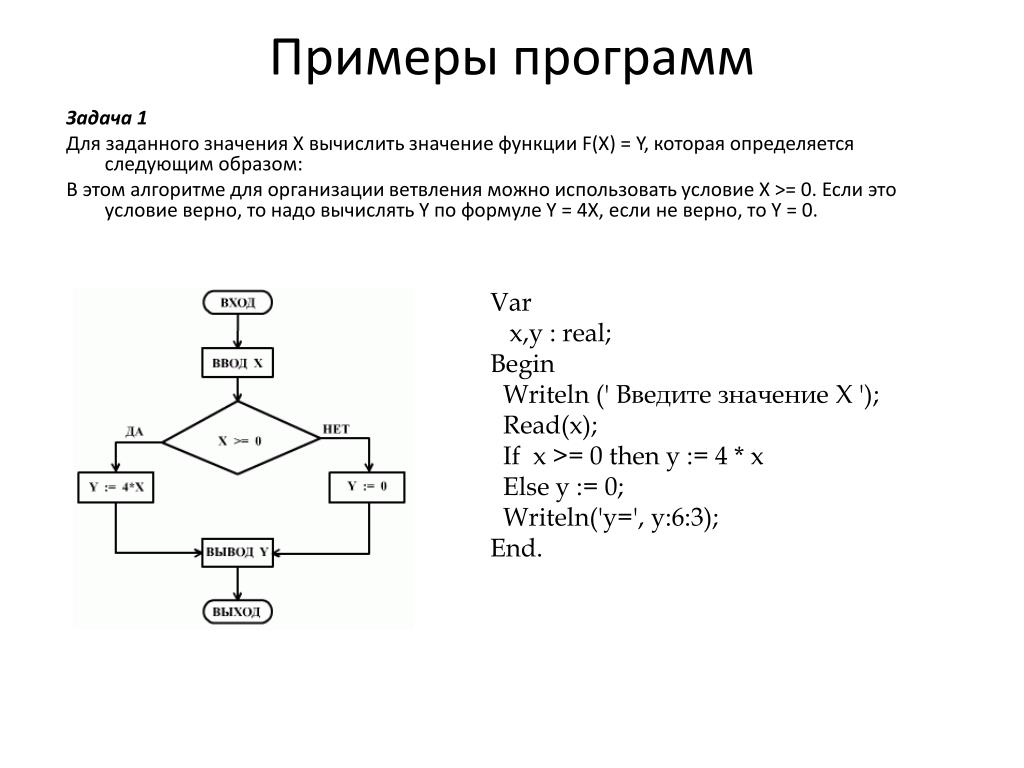

18. Примеры программ Задача 1 Для заданного значения X вычислить значение функции F(X) = Y, которая определяется следующим образом: В этом алгоритме для организации ветвления можно использовать условие X >= 0. Если это условие верно, то надо вычислять Y по формуле Y = 4Х, если не верно, то Y = 0. Var x,y : real; Begin Writeln (' Введитезначение X '); Read(x); If x >= 0 then y := 4 * x Else y := 0; Writeln('y=', y:6:3); End.

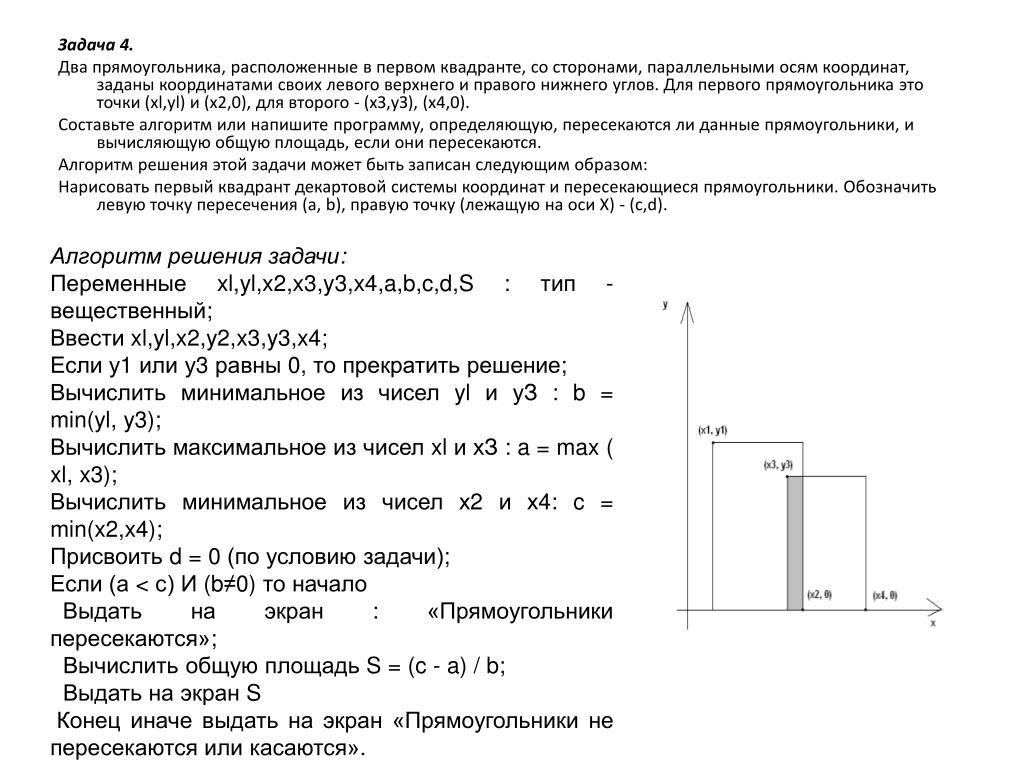

19. Задача 4. Два прямоугольника, расположенные в первом квадранте, со сторонами, параллельными осям координат, заданы координатами своих левого верхнего и правого нижнего углов. Для первого прямоугольника это точки (xl,yl) и (х2,0), для второго - (хЗ,уЗ), (х4,0). Составьте алгоритм или напишите программу, определяющую, пересекаются ли данные прямоугольники, и вычисляющую общую площадь, если они пересекаются. Алгоритм решения этой задачи может быть записан следующим образом: Нарисовать первый квадрант декартовой системы координат и пересекающиеся прямоугольники. Обозначить левую точку пересечения (а, b), правую точку (лежащую на оси X) - (c,d). • Алгоритм решения задачи: • Переменные xl,yl,x2,x3,y3,x4,a,b,c,d,S : тип - вещественный; • Ввести xl,yl,x2,y2,x3,y3,x4; • Если у1 или у3 равны 0, то прекратить решение; • Вычислить минимальное из чисел yl и уЗ : b = min(yl, y3); • Вычислить максимальное из чисел xl и xЗ : a = max ( xl, x3); • Вычислить минимальное из чисел х2 и х4: c = min(x2,x4); • Присвоить d = 0 (по условию задачи); • Если (а < с) И (b≠0) то начало • Выдать на экран : «Прямоугольники пересекаются»; • Вычислить общую площадь S = (c - a) / b; • Выдать на экран S • Конец иначе выдать на экран «Прямоугольники не пересекаются или касаются».

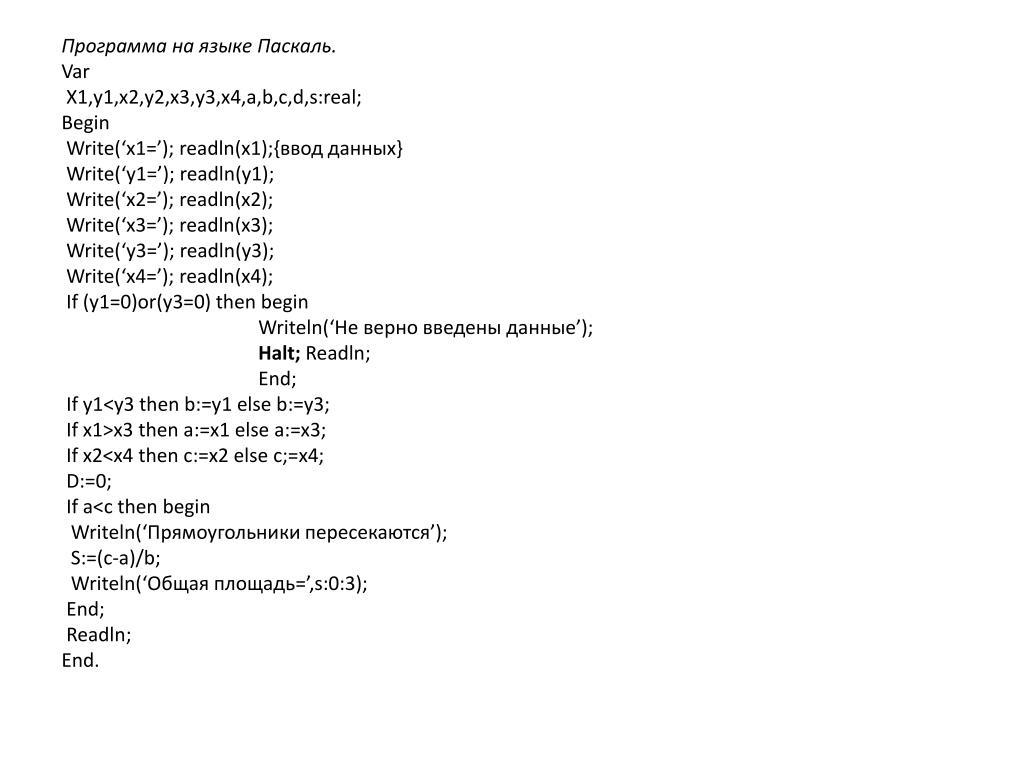

20. Программа на языке Паскаль. Var X1,y1,x2,y2,x3,y3,x4,a,b,c,d,s:real; Begin Write(‘x1=’); readln(x1);{ввод данных} Write(‘y1=’); readln(y1); Write(‘x2=’); readln(x2); Write(‘x3=’); readln(x3); Write(‘y3=’); readln(y3); Write(‘x4=’); readln(x4); If (y1=0)or(y3=0) then begin Writeln(‘Не верно введены данные’); Halt;Readln; End; If y1<y3 then b:=y1 else b:=y3; If x1>x3 then a:=x1 else a:=x3; If x2<x4 then c:=x2 else c;=x4; D:=0; If a<c then begin Writeln(‘Прямоугольники пересекаются’); S:=(c-a)/b; Writeln(‘Общая площадь=’,s:0:3); End; Readln; End.

21. Задача 5. Дан треугольник ABC с координатами вершин А(Ах,Ау), В(Вх.Ву), С(Сх.Су), где числа Ах, Ay, Bx, By, Cx, Су - целые. Составьте алгоритм, определяющий, является ли этот треугольник равнобедренным. Входные данные задать с помощью датчика случайных чисел из диапазона [0,20]. Алгоритм решения задачи: Ввести координаты вершин Ах, Ay, Bx, By, Cx, Су; Вычислить квадраты длин сторон АВ, ВС и АС по формулам АВ2 = (Вх-Ах)2 + (Ву-Ау)2; ВС2 = (Сх-Вх)2 + (Су-Ву)2; АС2 = (Ах-Сх)2 + (Ay-Су)2; Ecли АВ2 = ВС2 или ВС2 = АС2 или АВ2 = АС2, то Вывести на экран "Треугольник ABC равнобедренный" иначе "Треугольник ABC не равнобедренный".

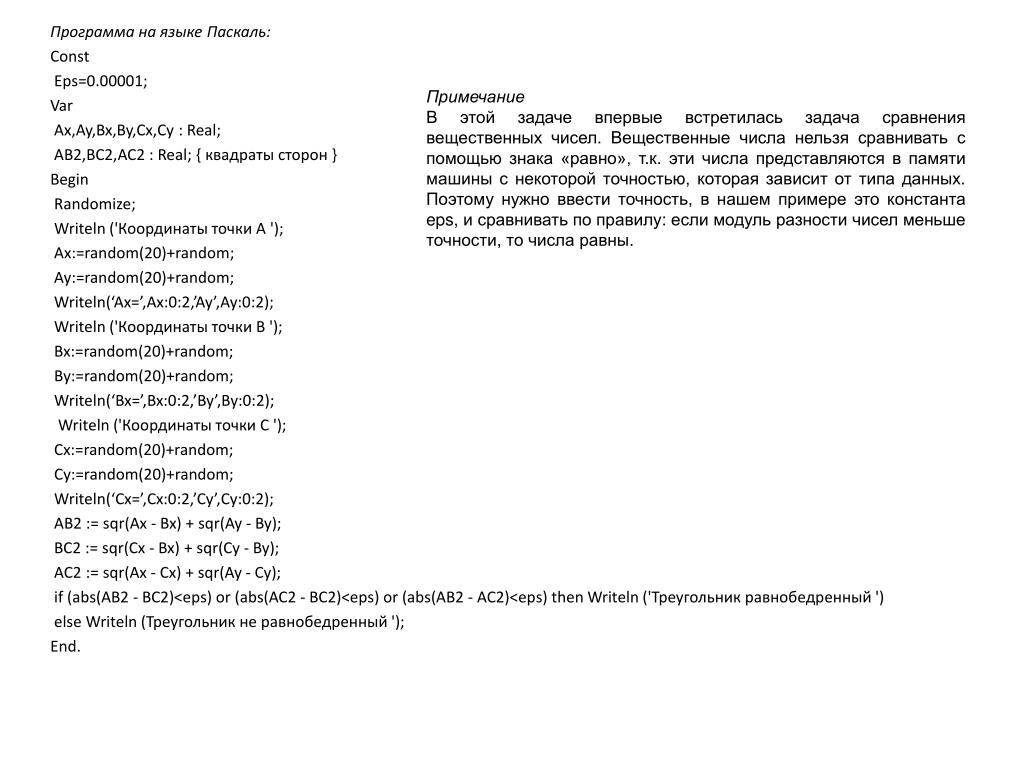

22. Примечание В этой задаче впервые встретилась задача сравнения вещественных чисел. Вещественные числа нельзя сравнивать с помощью знака «равно», т.к. эти числа представляются в памяти машины с некоторой точностью, которая зависит от типа данных. Поэтому нужно ввести точность, в нашем примере это константа eps, и сравнивать по правилу: если модуль разности чисел меньше точности, то числа равны. Программа на языке Паскаль: Const Eps=0.00001; Var Ax,Ay,Bx,By,Cx,Cy : Real; AB2,BC2,AC2 : Real; { квадраты сторон } Begin Randomize; Writeln ('Координаты точки А '); Ax:=random(20)+random; Ay:=random(20)+random; Writeln(‘Ax=’,Ax:0:2,’Ay’,Ay:0:2); Writeln ('Координаты точки В '); Bx:=random(20)+random; By:=random(20)+random; Writeln(‘Bx=’,Bx:0:2,’By’,By:0:2); Writeln ('Координаты точки С '); Cx:=random(20)+random; Cy:=random(20)+random; Writeln(‘Cx=’,Cx:0:2,’Cy’,Cy:0:2); AB2 := sqr(Ax - Bx) + sqr(Ay - By); BC2 := sqr(Cx - Bx) + sqr(Cy - By); AC2 := sqr(Ax - Cx) + sqr(Ay - Cy); if (abs(АВ2 - ВС2)<eps) or (abs(AC2 - BC2)<eps) or (abs(AB2 - AC2)<eps) thenWriteln('Треугольник равнобедренный ') elseWriteln(Треугольник не равнобедренный '); End.
