Конференция «Долгосрочная аренда приборов учета»

1. Конференция«Долгосрочная аренда приборов учета» 15 июля 2009 Краснодар

2. ZENNER От семейного магазина в Саарбурге к Global Player сегодня.

3. История • 1850 ZENNER семейный магазин в Saarburg, Germany • 1903 Объединение в производственный участок по установке водосчетчиков в Saarbrücken, Germany • 1910 Первые продажи счетчиков воды • 1924 Начало производства собственных водосчетчиков • Первое использование пластика в водосчетчиках • 1980 Ориентация стратегии продаж на общемировой рынок • 1981 Продажи счетчиков тепла • 1985 Создание сервисной сети в Германии

4. История • Начало производства счетчиков тепла (серия multidata) • Введение на рынок компактных теплосчетчиков zelsius / КАРАТ-Компакт • 2004 ZENNER входит в четверку ведущих производителей по количеству выпускаемых приборов учета в мире • 2005 Соединение ZENNER Group и Minol-Group • Слияние всех производств Minol-Group на базе ZENNER • Разделение по роду деятельности между MINOL и ZENNER

5. Во всем мире • Saarbrücken / Germany штаб • Mulda / Germany производство • Bratislava / Slovakia производство • Shanghai / China производство • Fuzhou / China производство

6. Филиалы в мире Minol филиалы: Germany, USA, Australia, Austria, Denmark, Sweden, Kirgisia, Russia

7. Сертификаты качества • ISO 9001ZENNER сертифицирован по DIN ISO 9001 • Сертификация изделийPTB, OIML , Mercosur, Gostandard, MID • Официальные лабораторные исследованияWL1, KL1, WR9, KR9, MID Module B + D • Оценка соответствия техническим условиямКлиентский аудит e.on, RWE, Veolia, другие • Независимая сертификация продукцииСоответствие немецким и международным правилам DVGW W270, KTW, DIN 50930-6

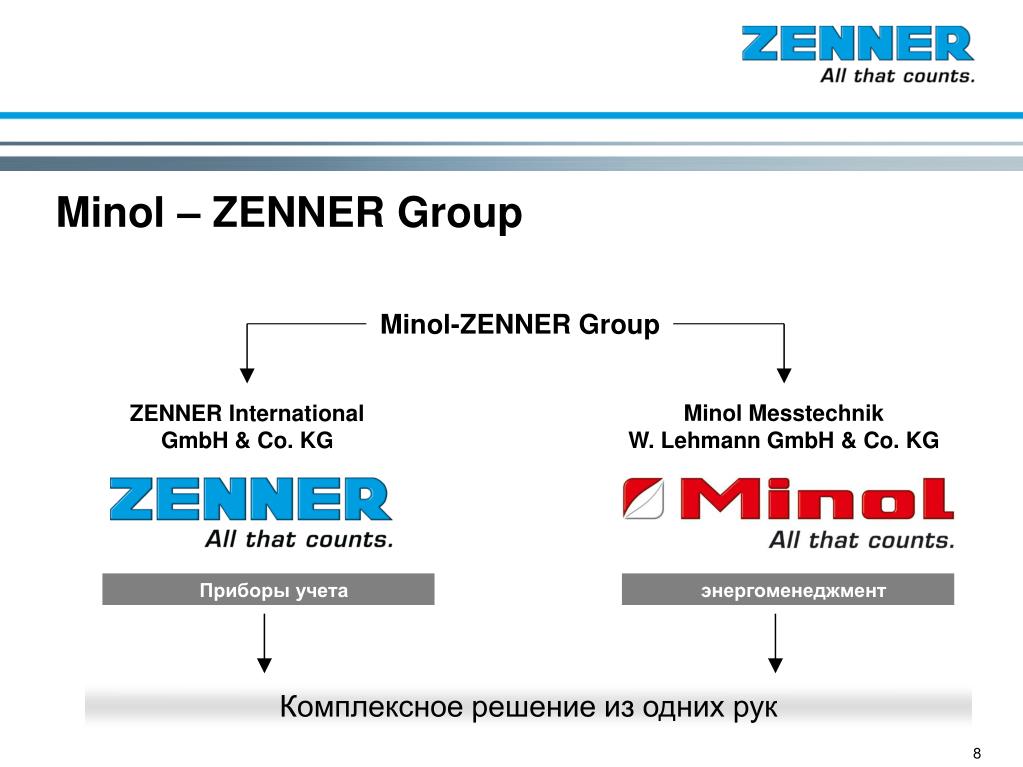

8. Minol – ZENNER Group Minol-ZENNER Group ZENNER InternationalGmbH & Co. KG Minol MesstechnikW. Lehmann GmbH & Co. KG Приборы учета энергоменеджмент Комплексное решение из одних рук

9. Business segments Приборы учета энергоменеджмент • счетчики воды • счетчики тепла • системные технологии • сервис • мультиутилиты • прямые продажи • сервисные компании. • Owner communities • генеральные подрядчики • частные клиенты • Facility Management • биллинг • MinolDirect • FM Services • MinoCash • тех. поддержка

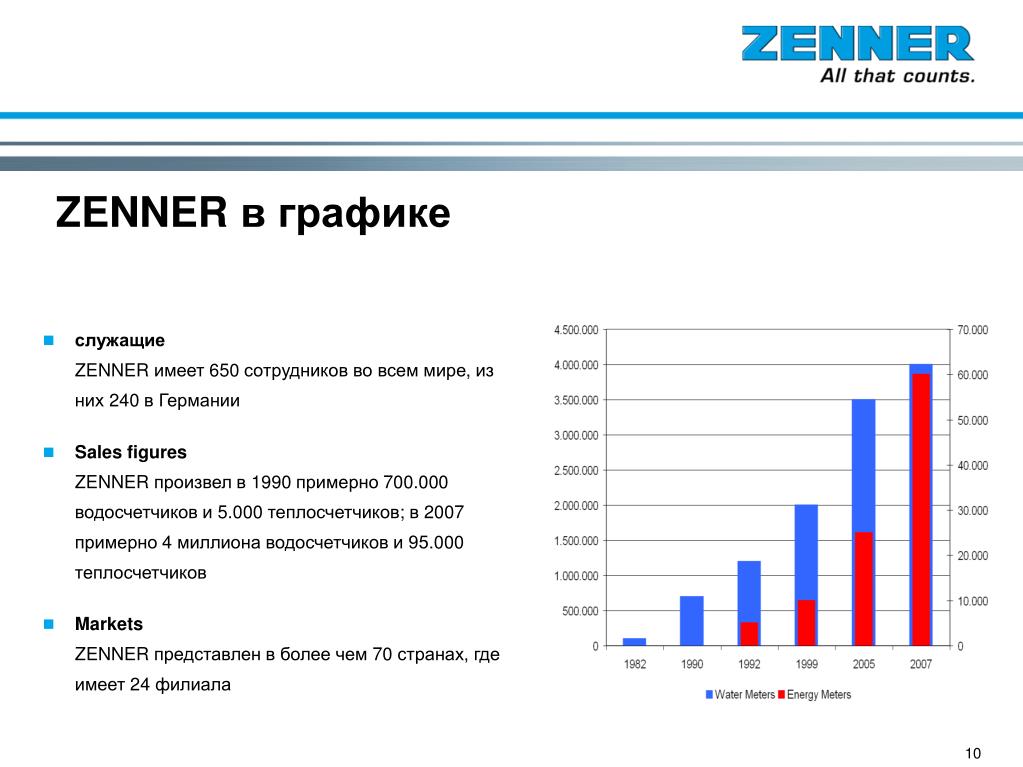

10. ZENNER в графике • служащиеZENNER имеет 650 сотрудников во всем мире, из них 240 в Германии • Sales figuresZENNER произвел в 1990 примерно 700.000 водосчетчиков и 5.000 теплосчетчиков; в 2007 примерно 4 миллиона водосчетчиков и 95.000 теплосчетчиков • MarketsZENNER представлен в более чем 70 странах, где имеет 24 филиала

11. Производство водомеров EMEA 2004 Source: The EMEA Markets for Utility Meters & AMR Systems 2006 Edition; IMS

12. Производство теплосчетчиков EMEA 2004 Source: The EMEA Markets for Utility Meters & AMR Systems 2006 Edition; IMS

13. Клиентская структура и основные типы клиентов Utilities – Энергоснабжение; Wholesales – Оптовые продавцы

14. Краткий обзор продукции • Квартирные водосчетчики • Бытовые водосчетчики • Домовые водосчетчики • Теплосчетчики • Системные технологии

15. Водосчетчики • Квартирные водосчетчикиодноструйныесчетчики Капсульные счетчики • Бытовые водосчетчикимногоструйныесчетчикиРасходомерыКолбовые счетчики • Домовые водосчетчики Woltman параллельные Woltman вертикальные Woltman комбинированные • Ирригационные счетчики

16. Основы Обзор классов точности по ISO 4064 • Измерительные диапазоны по ISO 4064 C A D B Расход в % от N (Qномин)

17. Основы Обзор классов точности по ISO 4064 • Измерительные диапазоны по ISO 4064 • Ряды значений (выдержка):

18. Одноструйные Модификации одноструйных счётчиков с дополнительным эффектом • ETKI-N и ETWI-N как импульсные версии • ETK-C класса C • Высокая точность измерения • Прецизионная опора • Высокая износостойкость • Счётный механизм изолирован, капсулирован и поворачиваем • ETK-E с электронным счётным механизмом • Высокая точность измерения • Специальная концепция считывания • Разработан для Bus-сетевого применения • Встраиваем в M-Bus-сетьс multidata S1, мобильное считывание

19. Одноструйные Модификации одноструйных счётчиков • Antistop • Счётный механизм с антиманипуляционным штифтом • Antivandal • Счётчик с металлическими противо-ударной крышкой и пломбировочным кольцом • Antihumid • Капсула с осушающим средством • Antimagnet -AM • Защита против магнитного воздействия • Antifrost -FR • Морозозащищённая конструкция • Варианты счётного механизма • 5 роликов / 6 роликов / 8 роликов

20. Одноструйные Одноструйные водосчётчики • Графики потерь давления бар м³/час

21. Одноструйные Одноструйные водосчётчики • Значения начального хода

22. Многоструйные Свойства мокроходов • MNK • многоструйный мокроход • высочайшие точность и качество • высочайшая стабильность измерения • специальная конструкция крыльчатки • незначительная нагрузка на опору • минимальный момент трения • весьма малые веса отдельных частей • От Qn 1,5 до Qn 10, а также класс C • дооснащаемые импульсные датчики • См. изделия с дополнительным эффектом

23. Многоструйные Свойства сухоходов • MTK– MTW • полный сухоход с магнитной передачей • подходящ для воды переменного качества, например, содержащей песок • MTK для холодной воды до 30°C • MTW для тёплой воды до 50°C • подходящ для воды, содержащей кальций • счётный механизм, капсулирован, эвакуирован, поворачиваем • по желанию • Штифт опоры из нержавеющей стали; твердый металл опоры; магнитная защита • MTK с прочным натуральным стеклом для встраивания в шахтах • дооснащаются импульсные счётчики • См. изделия с дополнительным эффектом

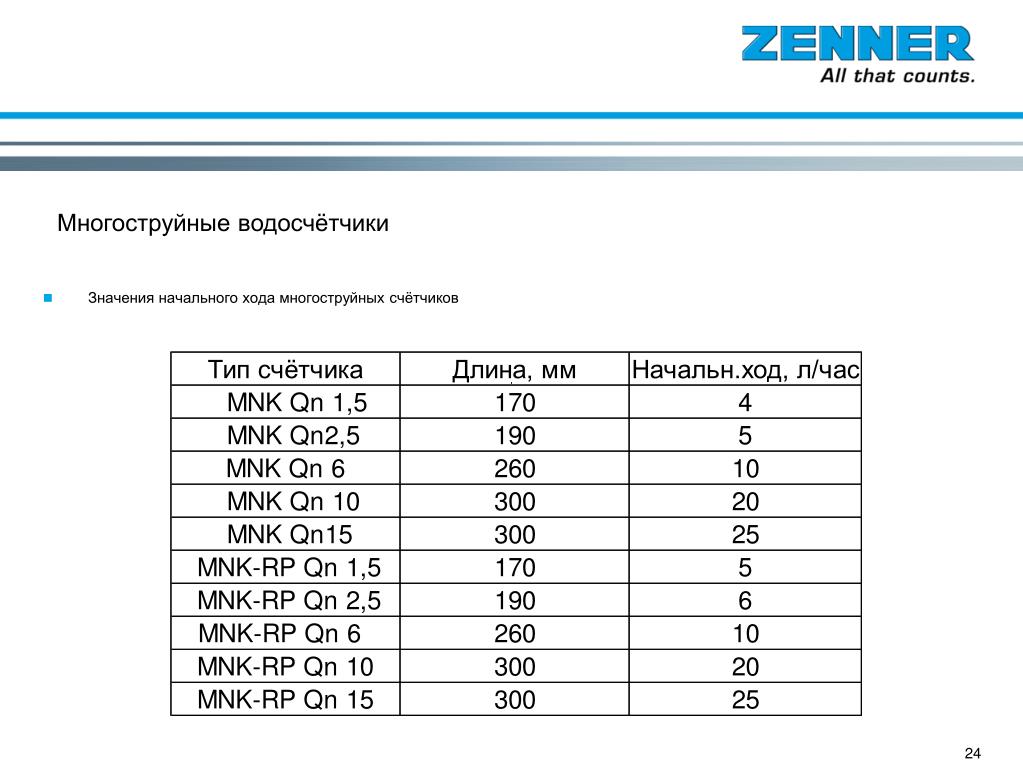

24. Многоструйные Многоструйные водосчётчики • Значения начального хода многоструйных счётчиков

25. Многоструйные Многоструйные водосчётчики • Значения начального хода сухоходов

26. Счётчики Вольтмана Свойства счётчиков Вольтмана • WP • от Qn 15 до Qn 250 м³/час • полный сухоход • малоизменяющиеся количества воды • счётчик подаваемых количеств • трубопроводы источников • встраивание горизонтально / вертикально • роликовый счётный механизм капсулирован, эвакуирован • измерительная вставка не извлекается • для холодной и горячей воды • европейская сертификация по классам A+B • дооснащаем импульсными датчиками • См. изделия с дополнительным эффектом

27. Счётчики Вольтмана Свойства счётчиков Вольтмана • WPH • от Qn 15 до Qn 1500 м³/час • дальнейшее развитие WP-счётчика • заменяемая измерительная вставка • регулировка на измерительной вставке • встраивание горизонтально/ вертикально • высококачественная эпоксидная футеровка • роликовый счётный механизм капсулирован, эвакуирован • для холодной и горячей воды • Европейская сертификация по классу B до DN 250 • дооснащается импульсным датчиком • См. изделия с дополнительным эффектом

28. Счётчики Вольтмана Свойства счётчиков Вольтмана • WPH-N (2000) • магнитная защита • счётный механизм поворачивается на 360° • счётный механизм не подвержен отложениям • европейская сертификация по классу B до DN 250 • другие данные как у WPH – счётчика • дооснащается импульсными датчиками • См. изделия с дополнительным эффектом

29. Счётчики Вольтмана Счётчики Вольтмана WPH 2000 • Значения начального хода

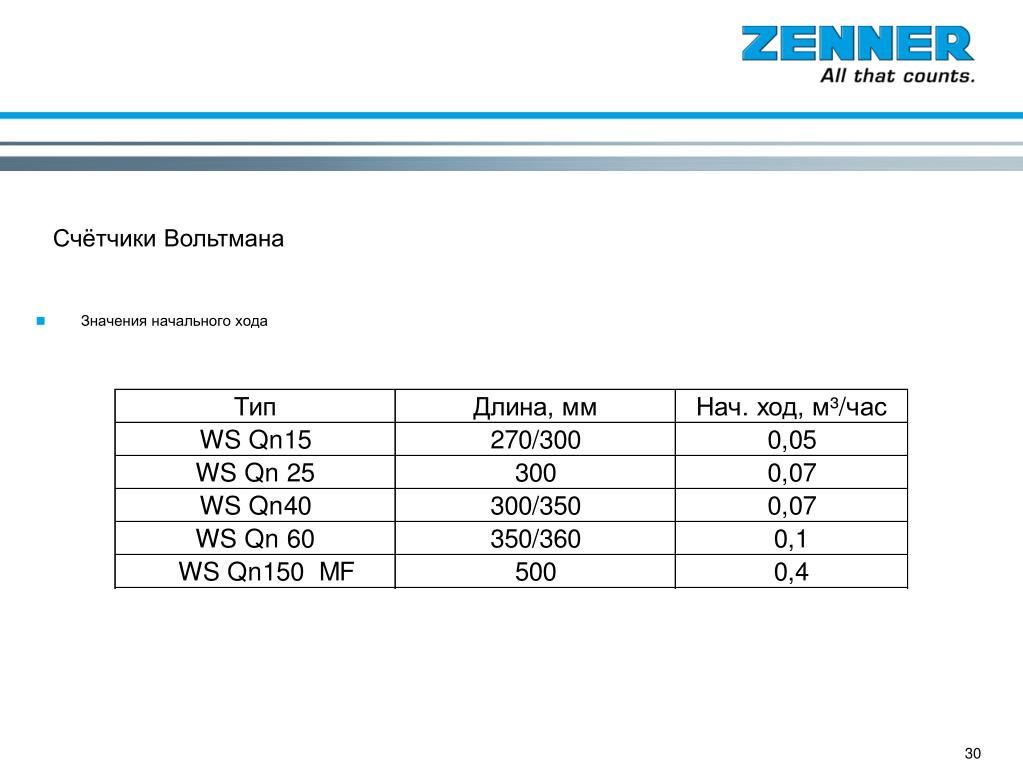

30. Счётчики Вольтмана Счётчики Вольтмана • Значения начального хода

31. Счётчики Вольтмана Ирригационный счётчик • WI • от Qn 30 до Qn 450 м³/час • ирригационный счётчик для воды с высокой степенью загрязнённости (до 30%) • альтернатива магнито-индуктивным расходомерам • сухоход с магнитной муфтой • измерительная вставка изолирована • встраивание горизонтально и вертикально • точность измерения (новые нормы в обработке • Qmax-Qt +/- 3% (значения классов A+B) • Qt-Qmin +/- 5% (значение класса A) • дооснащается импульсными датчиками • см. изделия с дополнительным эффектом

32. Счётчики Вольтмана Принцип работы комбинированного счётчика • Принцип измерения скорости • по скорости потокам/час • по попереченому сечению трубы вм² • Уравнение потока • объём = площадь x скорость • м³/час = м² x м/час • Основной и вспомогательный счётчик с устройством переключения

33. Счётчики Вольтмана Свойства комбинированных счётчиков • WPV • измерение малых и больших расходуемых количеств • автоматическое переключение • малые потери давления при максимальном расходе • высокая точность измерения • длина идентична счётчику WS • главный счётчик сухоход • вспомогательный счётчик мокроход или сухоход • встраивание горизонтально • дооснащается импульсными датчиками • См. изделия с дополнительным эффектом

34. Счётчики Вольтмана Свойства комбинированных счётчиков • Комбинированный Turbo • измерение малых и больших объёмов • заменяемая измерительная вставка, состоящая из главного счётчика, переключающего вентиля, дополнительного счётчика • использование стандартных компонентов • главный счётчик с многофункциональным счётным механизмом • простая замена измерительной капсулыи обратного клапана • высокая стабильность измерения: нет ошибок измерения в диапазоне переключения • встроенный обратный клапан • подвод вспомогательного счётчика в измерительной вставке • DN 50, 80,100 • малый вес

35. Погрешность в (%) Расход (м³/час) Счётчики Вольтмана Типовая характеристика комбинированного счётчика • Примерный график погрешности комбинированного TURBO

36. Счётчики Вольтмана Типовые характеристики комбинированных счётчиков • График потерь давления комбинированногоTURBO Потери давления в (бар) Расход в (м³/час)

37. Теплосчетчики • Split теплосчетчики multidataS1 multidataN1механические расходомерыультразвуковые расходомерытермодатчики

38. Системные технологии • Bus-SystemsM-Bus ZR-Bus • SoftwarePcReadS1 GlobalMeterManager mobileGMM • AMRGSM solutions Radio systems

39. Распределение обязанностей Агент ZENNER работа с конечным клиентом (монтаж оборудования) - опционально проведение регламентных работ по ТО сбор абонентской платы сбор и обработка информации поставка необходимого парка приборов учета поставка и поддержание обменного фонда приборов учета проведение промежуточной поверки проведение регламентных работ по ТО (проведение замены приборов при истечении срока службы) предоставление существующих методик и технологий техническо-информационная поддержка (расчет показаний, формирование счетов)

40. Схемы работы Вариант 1 деньги ZENNER приборы Агент поверка Приборы (ТО) контракт деньги клиент деньги опционально Вариант 2 комиссия Агент ZENNER ZENNER контракт деньги ТО Приборы (поверка) деньги клиент

41. Расчет абонентской платы Размер ежемесячной абонентской платы для клиента состоит из: A= (X + Y*n + T*12 лет) / 144 месяца X - стоимость прибора учета с учетом среднеевропейского процента по финансированию; Y - стоимость проведения промежуточной поверки, n – количество поверок за срок службы; T - стоимость текущих регламентных работ по техническому обслуживанию парка приборов учета;

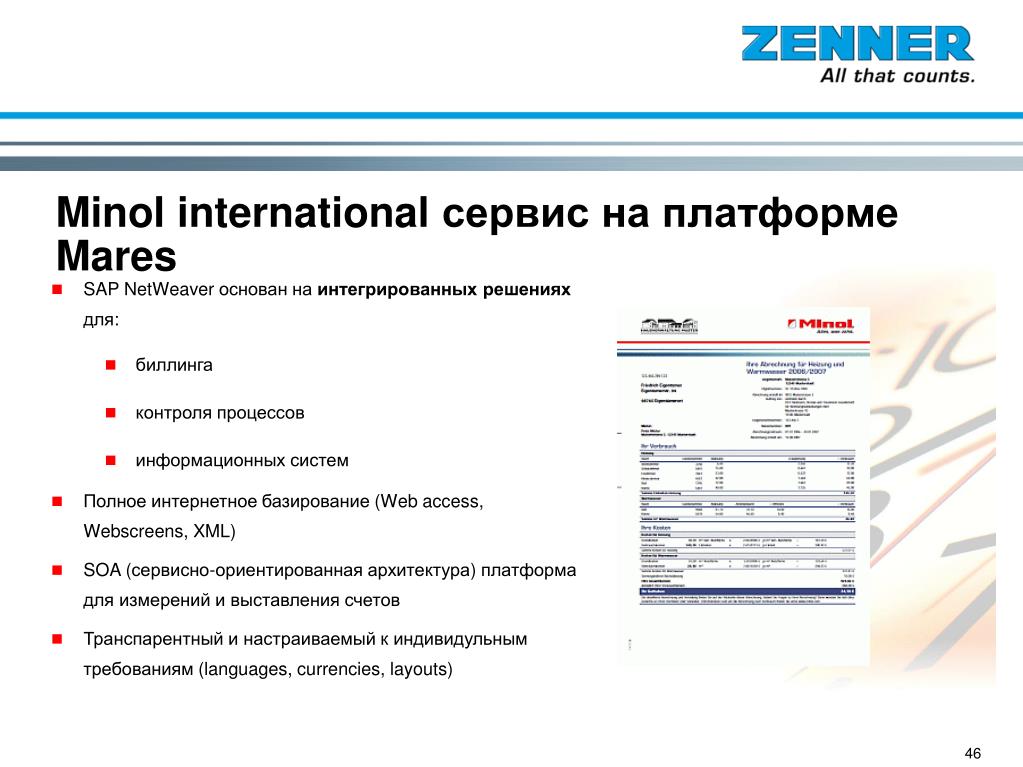

46. Minol international сервис на платформе Mares • SAP NetWeaver основан на интегрированных решениях для: • биллинга • контроля процессов • информационных систем • Полное интернетное базирование (Web access, Webscreens, XML) • SOA (сервисно-ориентированная архитектура) платформа для измерений и выставления счетов • Транспарентный и настраиваемый к индивидульным требованиям (languages, currencies, layouts)

47. Преимущества данных предложений: • конечный клиент начинает рассчитываться с поставщиком энергоносителей по фактическому потреблению • практически с момента подписания договора; • конечный клиент не вкладывает одномоментно серьезные суммы в создание узла учета (проектные работы и • согласования, закуп оборудования и расходных материалов, монтажные и пуско-наладочные работы); • конечный клиент лишен финансовых и организационных проблем с промежуточной поверкой приборов учета, их • текущим ТО и внеплановым ремонтом. • услуга может списываться с прибыли или быть зачислена в затратную часть баланса. • Данные услуги могут предоставляться как ТСЖ, Кооперативам, Управляющим Компаниям, так и отдельным предприятиям, объектам соц-культбыта, Администрации в целом.

48. Контактная информация Адрес: ZENNER International GmbH & Co. KG Römerstadt 4, D-66121 Saarbrücken, GERMANY Area Sales Manager Viatcheslav Karlinski Tel. +49 681 7535875 Fax. +49 681 7095814 Mob. +49 163 14634 72 Email. bronzenner@mail.ruпо-русски viatcheslav.karlinski@zenner.comна латинице WEB: www.zenner.de по-английски и по-немецки www.ruszenner.euпо-русски

49. Экономия при оплате по показаниям ПУ в жилом фонде. Оплата коммунальных платежей в жилье по ставкам г. Москвы. Горячая вода на 1 чел: 354, 30 руб/мес.; Канализация на 1 чел. 132,57 руб/мес.; Холодная вода на 1 чел. 107,15 руб/мес.; Норматив 389л/сутки = 11.690 литров/месяц. Итого: 594,02 руб/мес. Оплата коммунальных платежей в жилье «по факту» (усредненные данные). 1 чел. 3 куб.м. /мес. х 15,45 руб/куб. м; 1 чел. 2 куб.м./мес. х 74,67 руб/куб.м.; 1 чел. 5 куб.м./мес х 11,35 руб./куб .м. Итого: 252,44 руб./ мес. Экономия на 1 человека составляет 341 руб. /мес. Экономия усредненной семьи из 3-х человек составляет 1.023 руб./мес. Стоимость 2-х квартирных приборов учета с монтажом составляет 4200 руб. Стоимость годового ТО равняется минимум 360 руб. Таким образом, срок окупаемости приборов учета составляет 5 месяцев. (Но возникает проблема межповерки). При использовании арендованных приборов учета, ежемесячная экономия составляет около 900 руб., но полностью отсутствуют организационные проблема, такие как текущее ТО, межповрека, проблемы с ремонтом ПУ в случае выхода из строя в послегарантийный период.

50. Экономия при оплате по показаниям ПУ в социально-культурном фонде. В Саратове совместно с ЗАО «Теплоремонт»и Отделом по промышленности, энергетике и топливу Администрации Города Саратов нами был проведен Пилот-Проект по оснащению приборами учета МОУ физико-технический лицей №1.Были установлены многоструйные расходомеры на горячую воду MTWI, производства фирмы ZENNER в комплекте с многоканальным вычислителем, производства фирмы ЛОГИКА ( Санкт-Петербург). Реальное снижение платежей при оплате по показаниям приборов учета составило: Таким образом, реальная экономия денежных средств составила порядка 50%.
