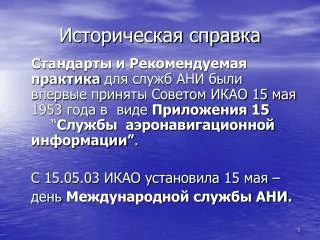

  1. Историческая справка Стандарты и Рекомендуемая практика для служб АНИ были впервые приняты Советом ИКАО 15 мая 1953 года в виде Приложения 15“Службы аэронавигационной информации”. С 15.05.03 ИКАО установила 15 мая – день Международной службы АНИ.

  2. Историческая справка Первый документ по международной САИбыл принят с санкции Совета в январе 1947года в виде “Правил международныхизвещений для пилотов”, документ(PANS-NOTAM,PICAO Doc 2713). PICAO-временная организация международной ГА (07.12.44 - 04.04.47)

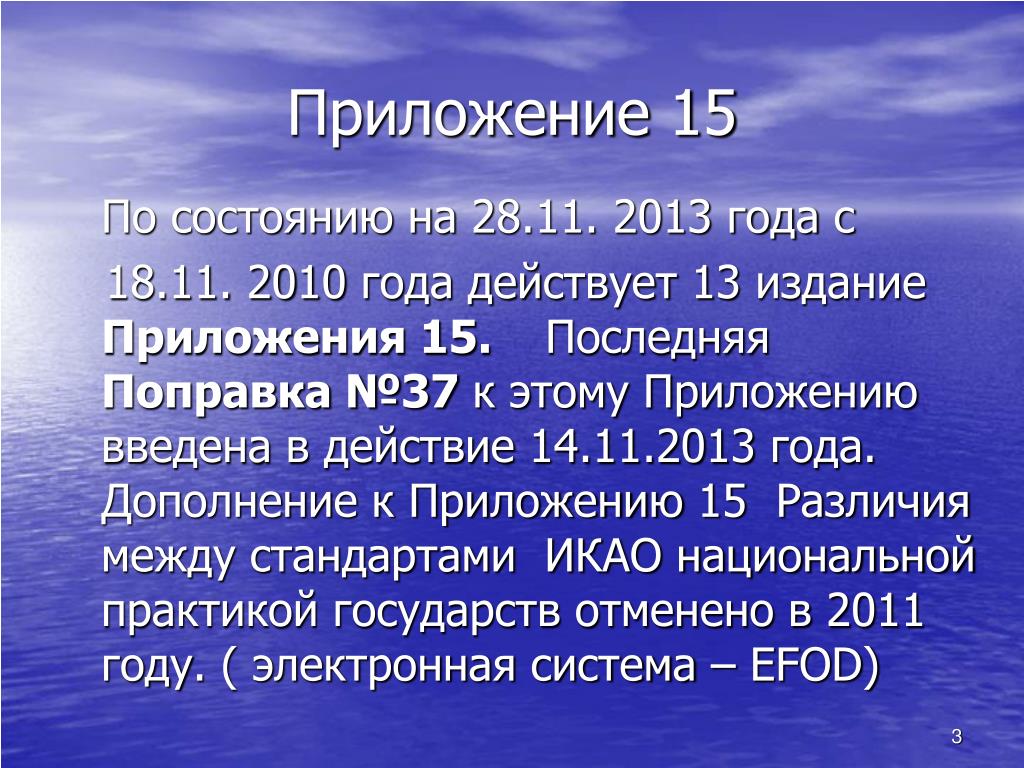

  3. Приложение 15 По состоянию на 28.11. 2013 года с 18.11. 2010 года действует 13 издание Приложения 15. ПоследняяПоправка №37 к этому Приложению введена в действие 14.11.2013 года. Дополнение к Приложению 15 Различия между стандартами ИКАО национальной практикой государств отменено в 2011 году. ( электронная система –EFOD)

  4. Приложение 15 Приложение 15 – основной документ для САИ государств-членов ИКАО. Приложение 15 содержит Стандарты и Рекомендуемую практику принятые Советом в соответствии с положениями Конвенции.

  5. Приложение 15 Стандарт – любое требование единообразное применение которого признается необходимымдля обеспечения безопасности или регулярности международной аэронавигации и которое будут соблюдать Договаривающиеся государства согласно Конвенции.

  6. Приложение 15 В случае невозможности соблюдения Стандарта, Государство, член ИКАО, в соответствии со статьей 38 Конвенции, направляет уведомление Совету. Различия публикуются государствами в АИП, раздел GEN 1.7. Эта информация также доступна в электронной системепредставления информации о различиях (EFOD) ИКАО.

  7. Приложение 15 Рекомендуемая практика – любое требование, единообразное применение которого признается желательным для обеспечения безопасности, регулярности и эффективности международной аэронавигации.

  8. Приложение 15 Также содержит: - Предисловие; - Введение; - Определения; - Примечания; - Добавления. Приложение 15 публикуется на 6 языках государств-членов ИКАО

  9. Ответственность государства Каждое Договаривающееся государство: • создает САИ, или • создает САИ совместно с другими государствами • передает полномочия на создание САИ неправительственному учреждению при условии соблюдения им Стандартов и Рекомендуемой практики.

  10. Ответственность государства Заинтересованное государство остается ответственным за публикуемую АНИ. АНИ, публикуеся от имени Государства и сопровождается четкой ссылкой на то, что она опубликована с санкции САА данного государства

  11. Ответственность САИ Главная задача САИ – обеспечение потока информации, необходимой для обеспечения безопасности, регулярности и эффективности международной аэронавигации

  12. Ответственность САИ Обеспечение потока достоверной и своевременной АНИ достигается путем публикации Объединенного пакета АНИ государства (ОПАНИ). Наличие ОПАНИ – главный признак наличия в государстве дееспособных CAA и AIS

  13. ОПАНИ ОПАНИ состоит из следующих элементов: • AIP, включая поправки • дополнений к АIP • NOTAM и PIB • AIC • контрольных перечней и перечней действующих NOTAM

  14. AIP – основной элемент ОПАНИ Предназначен для удовлетворения в международном масштабе потребностей в обмене долгосрочной АНИ, необходимой для обеспечения аэронавигации. Состоит из 3 частей, разделов и подразделов. Все остальные элементы ОПАНИ - обеспечивают достоверность АНИ в АИП.

  15. Поправка к AIP Постоянные изменения которые вносятся в AIP путем замены листов. Даты публикации, даты вступления в силу. AIRAC AIP AMDT- PINK NON AIRAC AIP AMDT – BLUE (GEN 04 – CHECKLIST)

  16. Дополнения к AIP Временные изменения долгосрочного характера (3 месяцев или более) и информация краткосрочного характера, содержащая обширный текст и/или графический материал. Вставляются в начале частей АИП. Издаются на листах желтого цвета.

  17. AIRAC Регламентация и контролирование АНИ Система, предназначенная для заблаговременного уведомления об обстоятельствах, которые вызывают необходимость внесения значительных изменений в эксплуатационную практику на основании общих дат вступления в силу

  18. AIRAC Существует два вида поправок и дополнений: - AIRAC AIP AMDT/SUP и; - NON AIRAC AIP AMDT/SUP. AIRAC AIP AMDT/SUP сопровождаются TRIGGER NOTAN или NOTAM NIL

  19. Даты AIRAC Для каждого года определено 13 дат AIRAC, которые следуют через 28 дней и предназначены для ввода в действие плановой, важной с эксплуатационной точки зрения, АНИ. Даты AIRAC 2013/14 года:12.12.13, 09.01.14, 06.02.14, 06.03.14, 03.04.14, 01.05.14, 29.05.14, 26.06.14, 24.07.14, 21.08.14, 18.09.14, 16.10.14, 13.11.14.

  20. TRIGGER NOTAM (A1949/13 NOTAMN Q)UKBV/QFATT/IV/BO/A/000/999/5021N03054E005 A)UKBB B)1311140000 C)1311282359 E)TRIGGER NOTAM - PERM, AIRAC AIP AMDT 11/13 EFFECTIVE DATE 14NOV 2013. INFORMATION IN THE TABLES AND ON CHARTS FOR AD UKBB CHANGED. UPDATED DESCRIPTION SID AND STAR. REF AIP SECTION UKBB AD 2.)

  21. NOTAM - NIL (A2179/13 NOTAMN Q)UKXX/QOATT/IV/M/E/000/999/4744N03113E999 A)UKBV UKDVUKFV UKLV UKOV B)1312120000 C)1312262359 E)AIRAC EFFECTIVE DATE 12 DEC 2013 - NIL.)

  22. AIC (Циркуляр АНИ) Уведомление, содержащее информацию, которая не требует выпуска NOTAM или включения ее в AIP, но которая касается безопасности полетов, технических, юридических, аэронавигационных, административных вопросов. Цветовой код: Ad.- бел., OPS/ATS – желт., Map. – зел., Safety – розов.

  23. NOTAM Извещение, рассылаемое средствами электросвязи и содержащее информацию о введении в действие, состоянии или изменении любого аэронавигационного оборудования, обслуживания и правил или информацию об опасности, своевременное предупреждение о которых имеет важное значение для персонала, связанного с выполнением полетов.

  24. PIB (Бюллетень предполетной информации) Подготовленная по запросу экипажа, в установленном формате, информация по действующим NOTAM, которая имеет важное эксплуатационное значение для обеспечения безопасности, регулярности и эффективности полетов. Экипаж должен иметь возможность выбора формата PIB

  25. Контрольные перечни 1.Checklist of valid NOTAM; 2.Checklist of AIP pages (AIP AMDT, subsection GEN 0.4 ); 3.Checklist of valid AIP SUP

  26. Checklist of valid NOTAM Контрольный перечень действующих NOTAM– ежемесячно в специальном формате, для каждой серии, издается НОТАМ –CHECKLIST, он предназначен для проверки действующих НОТАМ и элементов ОПАНИ на момент его издания. CHECKLIST cостоит из двух частей

  27. CHECKLIST of valid NOTAM Первая часть – CHECKLIST, состоит из специального формата номеров действующих НОТАМ предназначенного для автоматической обработки. Специальные требования к тексту его конфигурации и пробелам.

  28. CHECKLIST of valid NOTAM Вторая часть – Latest Publication должна содержать ссылки на последние: Поправки к АИП и Дополнения к АИП, и по крайней мере, АИК международной рассылки.

  29. CHECKLIST (A0359/10 NOTAMR A0263/10 Q)UKXX/QKKKK/K/K/K/000/999/4744N03113E999 A)UKBV UKFV UKHV UKLV UKOV B)1004280830 C)1006010830 EST E)CHECKLIST YEAR=2009 0898 0958 0985 1073 1074 1075 1076 1077 1150 1152 YEAR=2010 0033 0082 0083 0088 0110 0139 0140 0141 0156 0159 0172 0173 0174 0176 0177 0194 0196 0198 0212 0213 0218 0219 0234 LATEST PUBLICATIONS ON 28 APR 2010: AIP AMDT-03/07 PUBLICATION DATE 29 NOV 2009 AIRAC AIP AMDT-02/07 EFFECTIVE DATE 02 JUN 2010. AIC 01/07 SERIES A PUBLICATION DATE 02 JAN 2010. AIRAC AIP SUP 01/07 EFFECTIVE DATE 10 MAR 2010.)

  30. Checklist of AIP pages Каждая поправка к AIP сразу после титульных листов содержит подраздел GEN 0.4 Checklist of AIP pages. В GEN 0.4 указаны номера страниц c датой их вступления в силу, которые должен содержать AIP, после внесения поправки.

  31. Checklist of valid AIP SUP Публикуется в разделе Latest publication Перечня действующих НОТАМ (NOTAM SUMMARY).

  32. Перечень действующих НОТАМ Ежемесячно, сразу после издания CHECKLIST,публикуется на бумажном носителе открытым тексом и рассылается почтой перечень действующих NOTAM (NOTAM SUMMARY). Перечень действующих НОТАМ cостоит из двух частей

  33. Перечень действующих НОТАМ Первая часть–LatestPublication содержит ссылки на последние:Поправки к АИП, выпущенные АИК и Контрольный перечень Дополнений к АИП (Checklist of valid AIP SUP)

  34. Перечень действующих НОТАМ Вторая часть - содержит смысловую нагрузку(номера, время действия и содержание) всех изданных НОТАМ на момент публикацииэтого Перечня. (NOTAM SUMMARY)

  35. ОПАНИ состоит из элементов AIP, включая поправки • дополнений к АIP • NOTAM и PIB • AIC • контрольных перечней и перечней действующих NOTAM

  36. ПРАВИЛА ОБСЛУГОВУВАННЯ АЕРОНАВИГАЦІЙНОЮ ІНФОРМАЦИЄЮ Наказ Мінтрансу України від 01.07.04 №564 введення в дію з 12.00 UTC 05.08.2004, зміни до правил введено в дію Наказом Міністерства транспорту та зв'язку України № 219 від 26.04 .2010

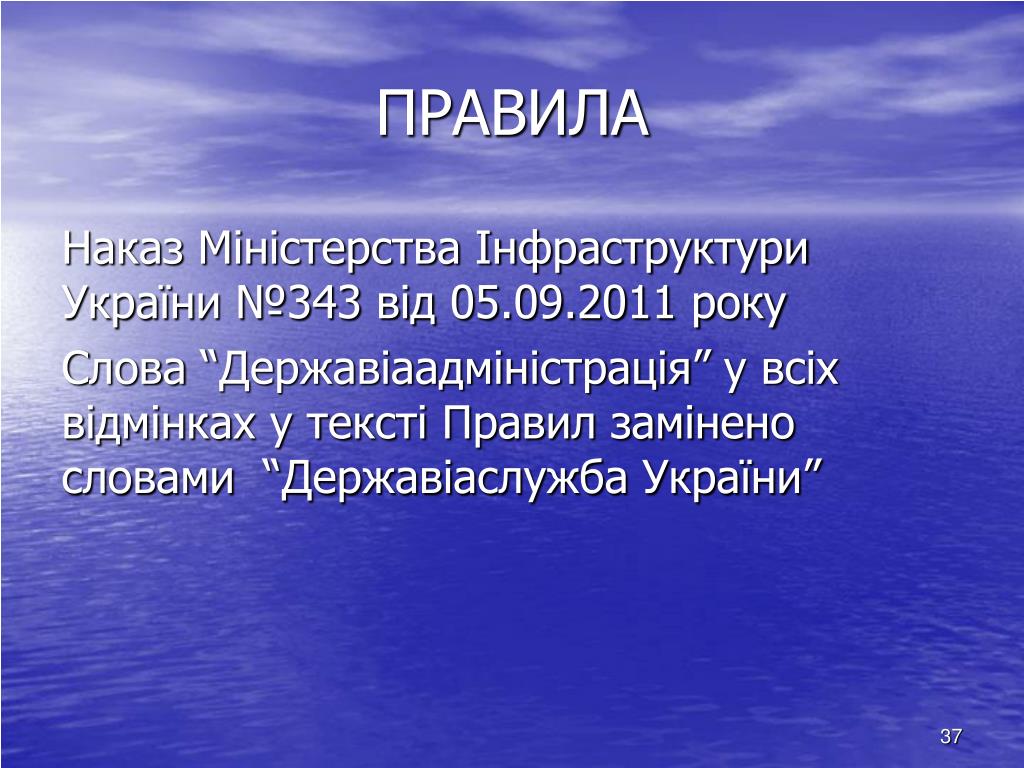

  37. ПРАВИЛА Наказ Міністерства Інфраструктури України №343 від 05.09.2011 року Слова “Державіаадміністрація” у всіх відмінках у тексті Правил замінено словами “Державіаслужба України”

  38. ЕВРОКОНТРОЛЬ Европейская организация по обеспечению безопасности аэронавигации (Eurocontrol) создана в декабре 1960 г. 1 мая 2004 г. Украина стала 33-м полноправным членом организации. На 2012 г Евроконтроль состоит из 39 государств членов организации

  39. Европейская база данных EAD единственный полноправный орган Европы по обеспечению АНИ. Начало создания EAD 1999 г. 2003 г полная операционная готовность Цифровой обмен формат AXIM 3.3 2007 г формат обмена AXIM 4.5 2011 г формат обмена AXIM 5.1

  40. Европейская база данных Государство отвечает за сопровождение собственной БД АНИ. Терминалы EAD: • SDO DP EAD pro; • INO DP EAD pro; • PAMS DP EAD pro.

  41. Переход от САИ к УАИ Дорожная карта. Для членов ИКАО три этапа действий: - Консолидация; - Переход на цифровые технологии; - Управление информацией 21 шаг дорожной карты

  42. eNOTAM Этапыимплементации цифровых НОТАМ в Европе: • 1. Jul 2010 New obstacle model based on AIXM 5.1 • 2. Nov 2010 Download Minimum Static Data in AIXIM 5.1 • 3. Jun 2011 Download Full Static Data in AIXIM 5.1

  43. eNOTAM • 4. Spring 2012: - Upload Static Data based on AIXM 5.1 - Initial Operations of Digital NOTAM • 5. Spring 2013: - Remaining Static Data in AIXIM 5.1 - Full new Interface WS and WFS - Digital NOTAM.
