  1. Mikroprocesori

  2. CPU • Osnovni deo računarskog sistema koji sprovodi zadatke

  3. CPU • prvi CPU su bili ili pravljeni za određeni zadatak ili su morali da se “ručno” programiraju • pravljeni su od elektronskih cevi, a kasnije od poluprovodnika (tranzistora, dioda, ...) • pojavom integrisanih kola pojavljuju se procesori opšte namene • mogu da se programiraju softverski

  4. Integralna kola • SSI, MSI, LSI • VLSI • ULSI, WSI, SOC, 3D-IC

  5. Mikroprocesori – x86 • danas se termin CPU odnosi gotovo isključivo na mikroprocesore • 4004 – prvi dostupan • 8008 – 8bit; 8080, Z80, 6800 • 8086 – 16bit; x86!!! • 80186, 80286 • 80386 – 32bit; 68000, 680x0 • drugi počinju da kopiraju x86 arhitekturu • 80486 – FPU • 64bit – AMD64 (prvi put da nije Intel); proširenje adresnog prostora i skupa instrukcija; kompatibilnost unatrag!!!

  6. Mikroprocesori – RISC1 • x86 – CISC arhitektura • RISC arhitektura – računar sa skupom smanjenih instrukcija • prave se instrukcije koje rade manje – traju samo jedan ciklus sata • manje kontrolne jedinice – više mesta za keš memoriju na čipu • puno keša – manje komunikacije sa memorijom • instrukcija traje kraće – veći radni takt • puno registara opšte namene – jednostavnije projektovanje čipa i kompajlera

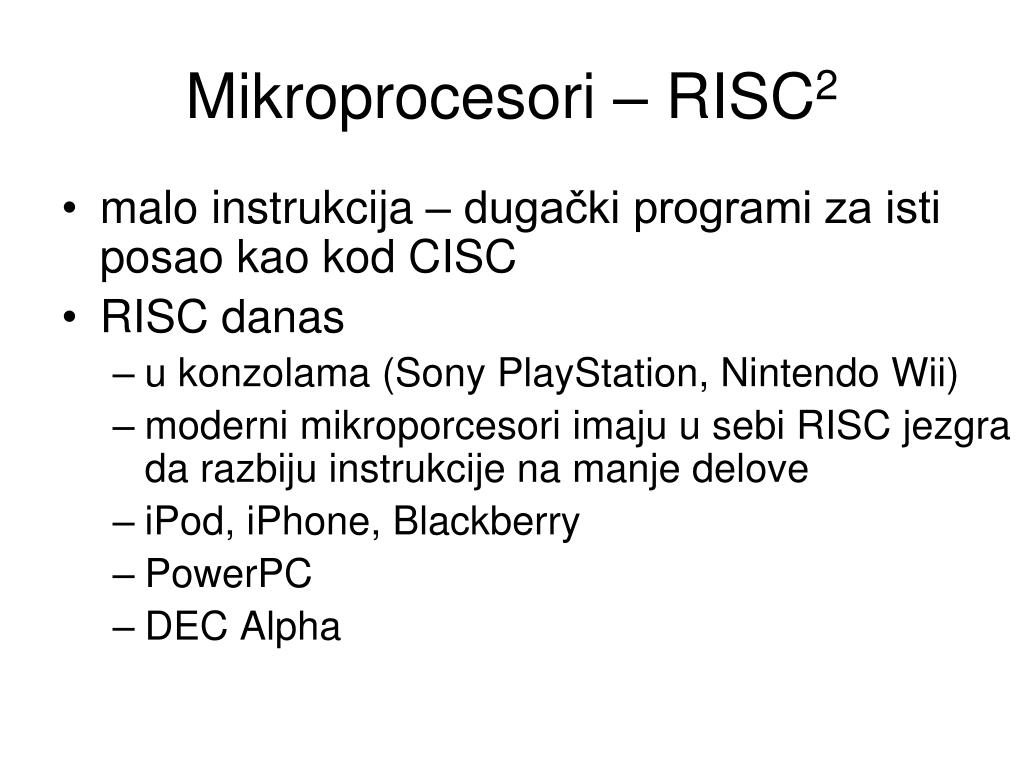

  7. Mikroprocesori – RISC2 • malo instrukcija – dugački programi za isti posao kao kod CISC • RISC danas • u konzolama (Sony PlayStation, Nintendo Wii) • moderni mikroporcesori imaju u sebi RISC jezgra da razbiju instrukcije na manje delove • iPod, iPhone, Blackberry • PowerPC • DEC Alpha

  8. Radni takt1 • oscilator generiše sinhronizacioni signal • kontroliše ga severni most • veći radni takt – veća brzina rada, veća potrošnja struje, veća nestabilnost, više grejanja • maksimalni takt je određen vremenom koje je potrebno da se CPU „odmori“ • zaključavanje takta • underclocking

  9. Radni takt2 • bajka o megahercima • procesori ne mogu da se porede samo po radnom taktu jer posao u njima nije isto organizovan • poređenje ima smisla donekle kod procesora iz iste serije • brzine preko 3.5GHz su ograničene sadašnjom tehnologijom izrade • zEnterprise 196 (z196) – 5.2GHz – najveći komercijalno dostupni takt

  10. Radni napon • veći napon – veća stabilnost, veća potrošnja, više grejanja • složeniji procesori, veća potrošnja, više grejanja • u početku 5V – ceo računar radio na 5 i 12V • smanjenje na 3.3V • od Pentium MMX procesora, smanjuje se napon jezgra

  11. Radni napon • ulazno/izlazna jedinica radi na naponu 3.3V, a jezgru može da se podešava napon

  12. Overclocking • čipovi se prave isti, pa se testiraju na određene brzine • prednosti: jeftin procesor postaje brži, bolje performanse • mane: skraćenje radnog veka, smanjenje stabilnosti (gubitak podataka u radu), skuplje hlađenje, buka od hlađenja • ograničenje često nije procesor nego nešto drugo • mali pomaci u brzini često se i ne osete

  13. Drugi načini povećanja performansi

  14. Multicore1 • x86 arhitektura dostiže svoj limit jer nije moguće beskonačno povećavati radni takt mikroprocesora i optimizovati instrukcije • uvođenje više jezgara omogućuje da se više instrukcija izvršava paralelno • tehnologija je bolja od primene više procesora u paralelnom radu (multiprocesor) zbog veće brzine komunikacije između jezgara

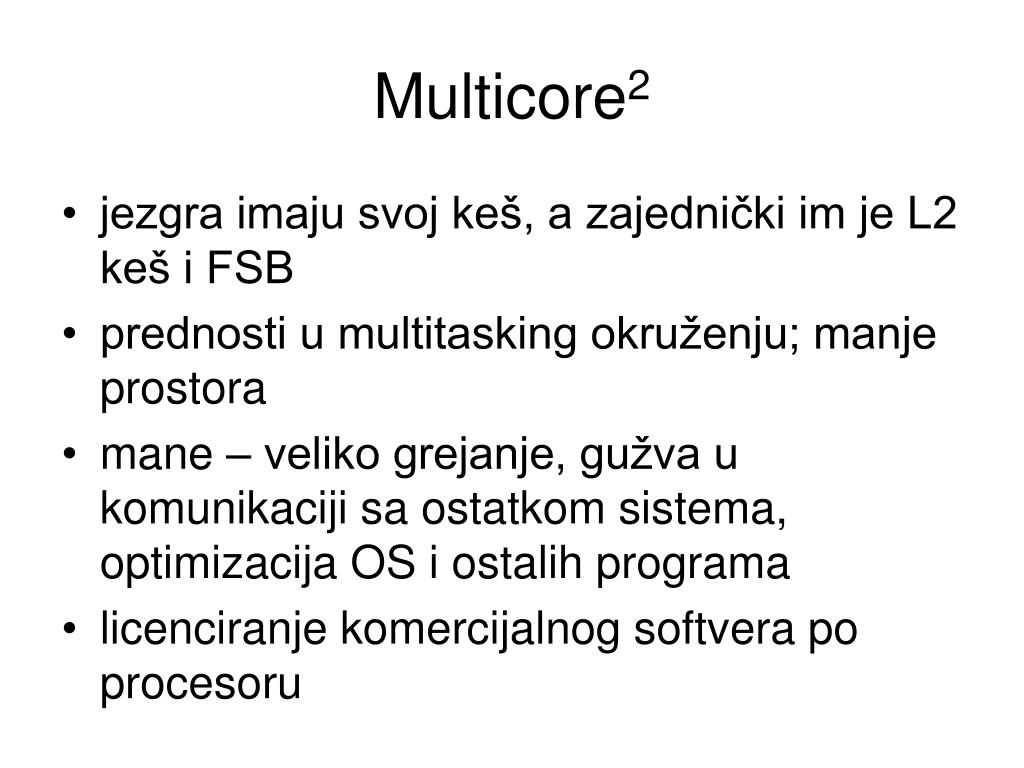

  15. Multicore2 • jezgra imaju svoj keš, a zajednički im je L2 keš i FSB • prednosti u multitasking okruženju; manje prostora • mane – veliko grejanje, gužva u komunikaciji sa ostatkom sistema, optimizacija OS i ostalih programa • licenciranje komercijalnog softvera po procesoru

  16. Multicore - Intel • Pentium D prethodnik Core arhitekture • Pentium Dual-Coredual-core procesor • Celeron Dual-Core prvi procesor za entry-level tržište • Core Duo dual-core procesor • Core 2 Duo dual-core processor • Core 2 Quad quad-core processor. • Core i3, Core i5, Core i7 and Core i9 porodica multicore procesora, koja treba da zameni Core 2 Duo i Core 2 Quad. • Itanium 2 dual-core procesor namenjen za servere • Xeon dual-, quad- i hexa-core procesori za servere • Teraflops Research Chip (Polaris) prototip 80-core procesor

  17. Multicore - AMD • Sempron X2 dual-core entry level procesori • Athlon 64, Athlon 64 FX i Athlon 64 X2 dual-core procesori za desktop računare(K9) • Opteron dual-, quad- i hex-core za servere • Phenom dual-, triple- i quad-core procesori za desktop računare (K10) • Turion 64 X2 dual-core processoriza laptope

  18. Socket • stare varijante: DIP, PLCC, Slot 1 • PGA • LGA • ZIF – zero insertion force • dodaci za montiranje hladnjaka

  19. Hlađenje procesora1 • Pasivno – hladnjak (metal sa rebrima) + termoprovodna pasta • Aktivno – hladnjak + ventilator • prašina

  20. Hlađenje procesora2 • Termoelektrično hlađenje • Vodeno hlađenje • Toplotne cevi

  21. Murov zakon • Gordon E. Moore (1965): broj tranzistora u integralnom kolu se udvostručuje svake godine • važi i za druge komponente, ne samo za procesore • predstavlja osnovu za planiranje u elektronskoj industriji • quantum computing
