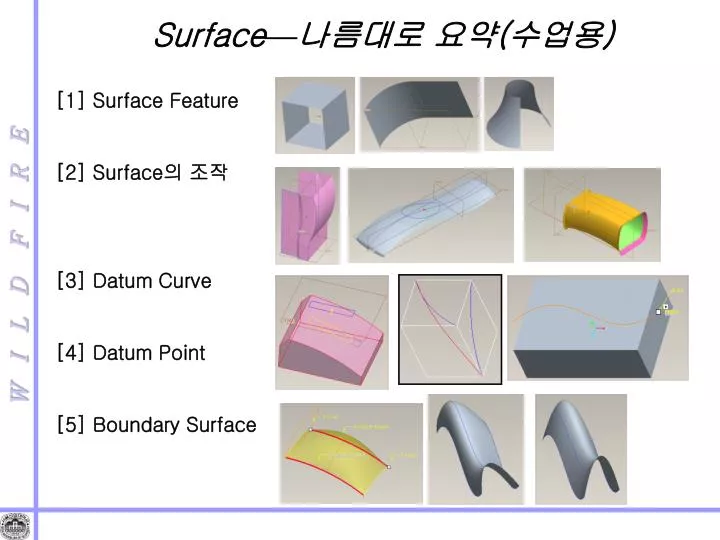

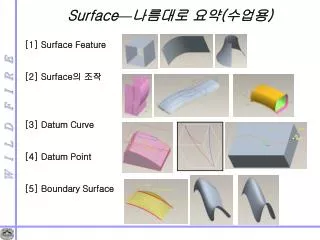

  1. Surface—나름대로 요약(수업용) [1] Surface Feature [2] Surface의 조작 [3] Datum Curve [4] Datum Point [5] Boundary Surface

  2. ① Surface Feature [1] Extrude Capped Ends Open Ends Open Profile 가능 언급 Trim으로 확인

  3. [2] Revolve -Center Line을 기준으로 Sketch된 Section을 회전시킴으로써Feature를 생성..! Spline Revolve Surface 생성 270 회전

  4. [3] Sweep - surface Capped Ends 확인 [ Sweep Surface의 생성]

  5. [4] Blend • Blend피처는 2개 이상의 단면과 단면들을 연결하여 생성시키는 피처이다. • 각 단면의 세그먼트 / 꼭 지점을 Surface로 연결하여 생성하는 것이므로 단면에서는 동일한 수의 세그먼트 / 꼭 지점을 가져야 함 Straight Smooth

  6. [5] Fill • 생성할 Surface를 스케치 평면에 직접 스케치하여 생성. • 생성할 Surface는 닫힌 평면 이어야 함 • Edit > Fill

  7. [6] Offset Edit > Offset (1) Normal to Surf - Original Surface에 수직되게 Offset한다. (2) Auto Fit - 시스템이 정해진 좌표계에 대하여 자동적으로 서피스를 Scale한다. (3) Controlled Fit • Original Surface를 특정 좌표계에 대하여 Scaling과 좌표계 축에 대하여 • Translating하여 best_fit_ offset을 만든다.

  8. [7] Copy • 생성된 Surface 원본Surface와 일치하는 모양으로 원본 위에 생성된다. • 원본 Surface로 는 Surface 피처뿐만 아니라 Solid파트의Surface 도 복사한다. • Edit > Copy

  9. ② Surface 다양한 조작 [1] Extend • Edit > Extend • To Plane : 지정한 Plane까지 의 거리로 지정된다. • Same : 기존의 Surface에 서 동일한 유형으로 연속되게 연장된다. • Tangent : 기존 Surface에 접하게 연장된다. • Approximate : Boundary Blend의 형태로 연장 된다.

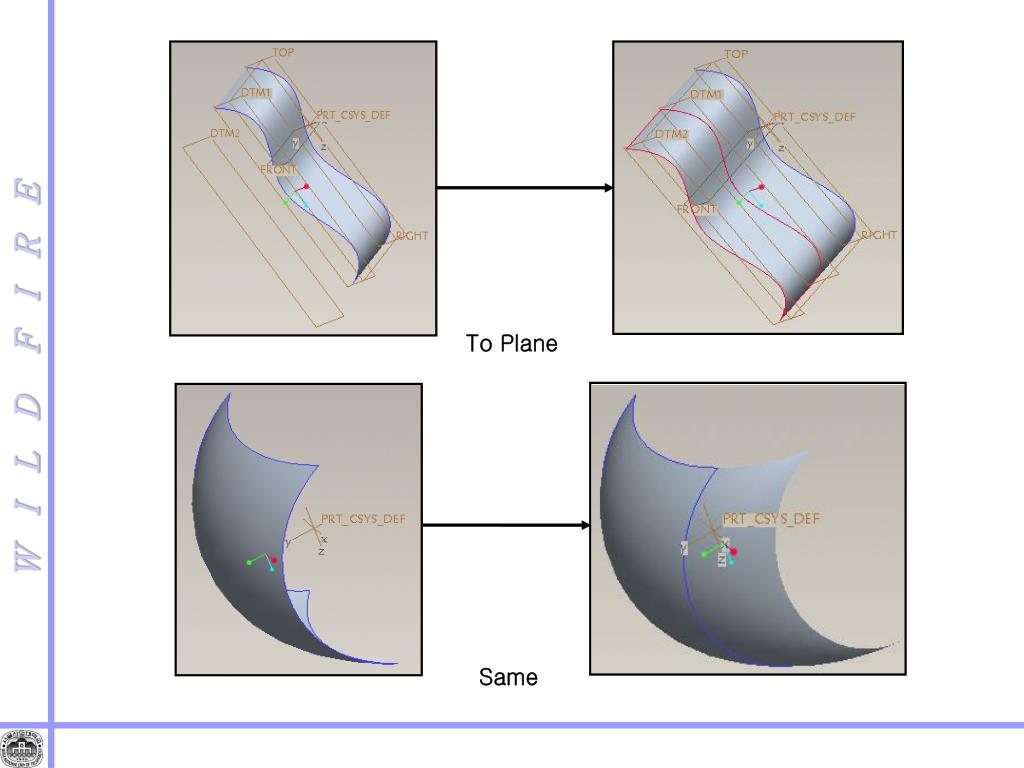

  10. To Plane Same

  11. Tangent Approximate

  12. [2] Trim

  13. 실루엣 트림

  14. (1) Merge - Intersect • Merge는 두 Surface를 먼저 선택하지 않으면 Merge는 실행 불가능이다. 클릭 클릭 1) 두개의 Surface를 선택 클릭 (Intersect) 2) Edit > Merge 3) Merge Type을 선택

  15. 4)원하는 Surface를 각 Surface의 방향을 화살표를 이용하여 설정한다. 방향 방향 방향 방향

  16. (2) Merge – Join-----설명만 • Join 명령은 그 적용이 아주 쉽다. 1)2개의 Surface를 클릭하고 Merge를 실행 한다. 클릭 (Join) 2) Merge Type을 선택

  17. 예제 1 Surface_ex.prt를 불러온다. File > Open > surface_ex.prt 선택 > Ok

  18. Surface를Plane까지 연장한다. Shift를 이용하여 두 Edge를 선택 후 Edit > Extend를 실행한다. 클릭 클릭

  19. 작업표시줄에서 연장 거리를 결정할 To Plane를 선택한다.

  20. Mirror할 DTM1 Plane선택 클릭

  21. 예제 2 Trim_ex.prt를 불러온다. File > Open > Trim_ex.prt 선택 > Ok

  22. Curve를이용한 Trim을 한다. Surface를 선택하고 Edit > Trim또는

  23. DTM1 Plane선택 하고 잘라낼 방향을 화살표로 설정한다.

  24. 예제 3 curve_1.prt를 불러온다. File > Open > curve_1.prt 선택 > Ok=== 모두 언블랭크

  25. Ctrl로 바깥쪽Surface와 안쪽Surface를 Merge-join 선택 후Edit > Merge 또는 클릭 클릭

  26. ③Datum Curve [1] Sketch [2] Thru Points [3] From File [4] Project : Edit > Project [5] Wrap : Edit > Wrap [6] Trim : Edit > Trim [7] Offset : Edit > Offset [8] Intersect : Edit > Intersect

  27. ③Datum Curve [1] Sketch • 2차원 Curve를 그리는 가장 손쉬운 방법이다. • Sketch한 그 자체가 곧 Curve이므로 닫혀 있어도 상관없다.

  28. [4] Project • Datum Curve를 피처의 표면에 그릴 수 있다. • Edit > Project Along direction : 지정된 방향을 따라서 Curve를 투영 시킨다. Normal to surface : Surface에 수직한 방향으로 Curve를 투영시킨다. Normal to surface Along direction

  29. 데이텀 포인트를 이용한 데이텀 커브 만들기

  30. [5] Wrap • Wrap Curve는레퍼런스 Curve를 같은 길이로 Surface면에 투영 한다. • Edit > Wrap • 프로젝션과 대비하여 설명 필요 Wrap Curve Projected Curve

  31. [6] Trim • 연속된 하나의 Curve를 분리하여 만든 Curve이다. • Curve를 분리할 때는 기존의 Curve를 복사한다. • Curve를 분리하기 위하여DatumPoint나 Curve Datum평면 등 다른Reference이용 • Edit > Trim = 데이텀 커브의 트림 [7] Offset • Along surface / Normal to surface

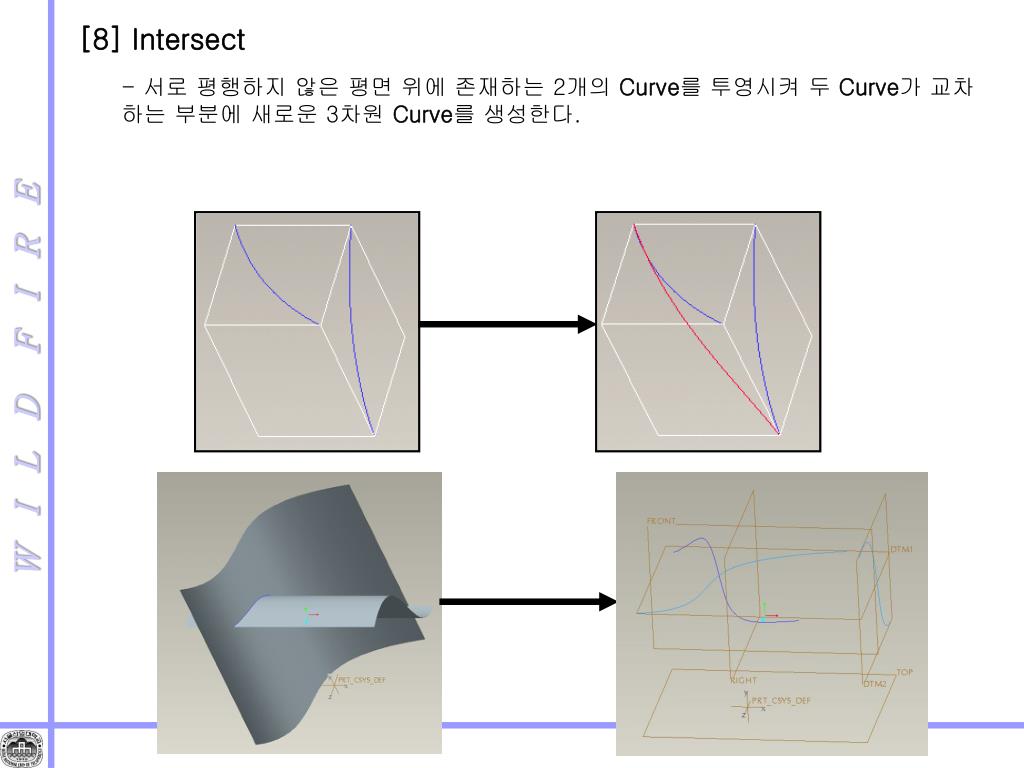

  32. [8] Intersect • 서로 평행하지 않은 평면 위에 존재하는 2개의Curve를 투영시켜 두 Curve가 교차하는 부분에 새로운 3차원 Curve를 생성한다.

  33. ④Datum Point [1] On Surface • 두 평면이나 모서리를 기준으로 치수를 가지는 Point를 Surface면 위에 생성 치수 기준 모서리 [2] Offset Surf • Surface면에서 지정된 거리만큼 Offset된 지점에 Point를 생성한다.

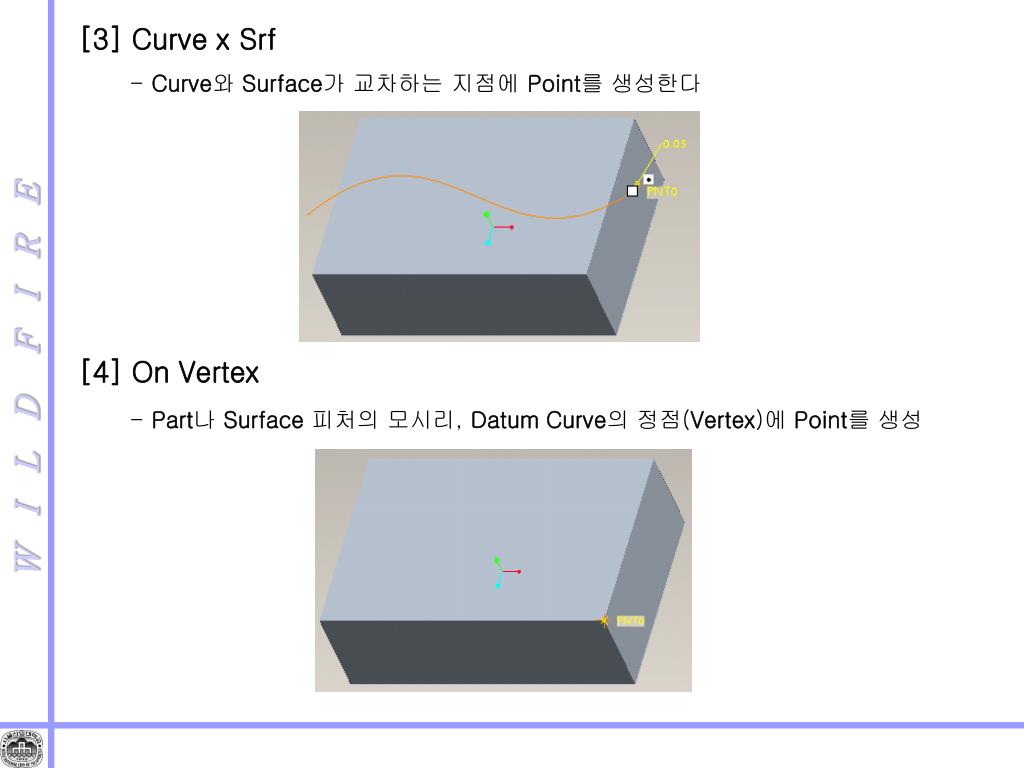

  34. [3] Curve x Srf • Curve와 Surface가 교차하는 지점에 Point를 생성한다 [4] On Vertex • Part나 Surface피처의 모시리, Datum Curve의 정점(Vertex)에 Point를 생성

  35. [5] Offset Csys • 좌표계(Coordinate System)를 기준으로 Offset된 Point들을 생성 생성한 Point 를 수정하기 위해서 Edit > Definition 를 사용하면 다음과 같은 시스템 편집기가 나타난다.

  36. [6] Three Surf • 3개의 Surface가 교차하는 곳에 Point를 생성한다. Reference Surface로 Part Surface와Datum 평면도 선택 가능하다. [7] At Center • 아크(Arc)나 원의 중심에 Point를 생성한다. [8] On Curve • Curve의 한 점에서 일정한 거리만큼 떨어진 곳에 위치하는 Point를 생성한다. • Offset : Point의 위치는 선택한 평면을 기준으로 결정 • Length Ratio : Curve전체 길이의 비율을 기준으로 Point의 위치를 결정 • Actual Len : Curve실제 길이를 기준으로 포인트의 위치를 결정한다. [9] Crv/Crv • 두 Curve의 교차점에서 커브와 가장 가까운 지점에 Point생성

  37. ⑤Boundary Surface [1] Boundary • Insert > Boundary Blend (1) Blended Surface 생성 • 경계 커브를 이용하여 Surface를 하나 또는 2개의 방향으로 정의하면서 생성하는 법 ② ①

  38. 작업 표시줄에서두 번째No Items칸 클릭Ctrl 을 이용하여Second Dir 을 클릭한다. 물론 마우스 오른쪽 버튼을 꾹 누른 후AddCross Curves클릭해도 된다. 또는 마우스를 꾹 누른 후 클릭 클릭 클릭 클릭

  39. 0.5 < rho < 0.95 : 쌍곡선 , rho = 0.5 : 포물선 , 0.5 < rho < 0.95 : 타원

  40. [4] N-Sided Patch 생성 • Insert > Advanced > Conic Surface and N-Sided Patch • N-Sided Patch는 닫혀진 5개 이상의 커브나 모서리를 선택하여 생성 • Curve를 지정할 때 순차적으로 선택해야 한다.
