平对接焊 ( 一 )

1. 平对接焊(一)

2. 一、教学目标 1. 知识目标 焊接工艺参数的选择 2. 能力目标 1）具备正确选择焊接工艺参数的能力 2）培养学生的判断能力 3. 情感目标 通过对焊接工艺参数的讲解，培养学生注意观察，勤于动脑、动手、善于反思的工作态度。

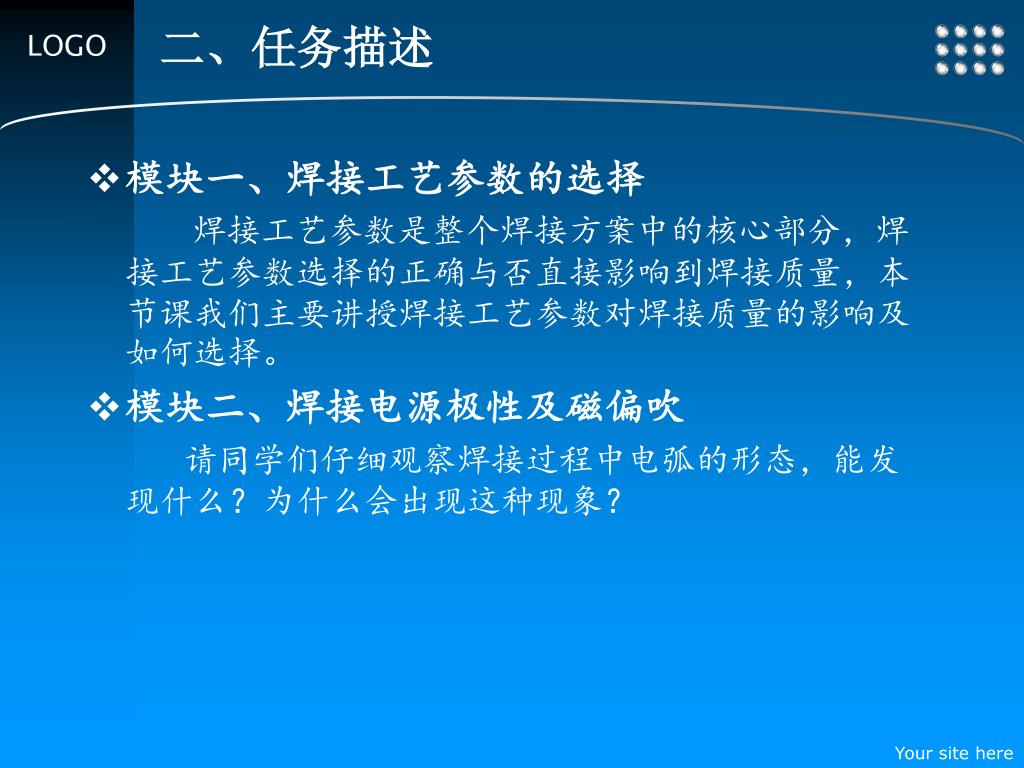

3. 二、任务描述 • 模块一、焊接工艺参数的选择 焊接工艺参数是整个焊接方案中的核心部分，焊接工艺参数选择的正确与否直接影响到焊接质量，本节课我们主要讲授焊接工艺参数对焊接质量的影响及如何选择。 • 模块二、焊接电源极性及磁偏吹 请同学们仔细观察焊接过程中电弧的形态，能发现什么？为什么会出现这种现象？

4. 三、任务分析及实施 模块一、焊接工艺参数的选择 例题：有两组钢板对接件，一组焊件厚度为3mm，一组焊件厚度为10mm，两组焊接相互对接，请选择出焊接工艺参数的大致范围，若出现电弧偏吹应如何解决。 1. 焊接工艺参数定义 2. 焊接工艺参数分类 1）焊条牌号选择 ①不重要的结构一般用酸性焊条，重要构件一般用碱性焊条。 ②焊条直径选择 2）焊接电流 电流大：声大、飞溅大、易出现缺陷 电流小：池渣不清，易粘焊条 电流合适：煎鱼声，焊缝圆滑过渡 电流影响熔宽

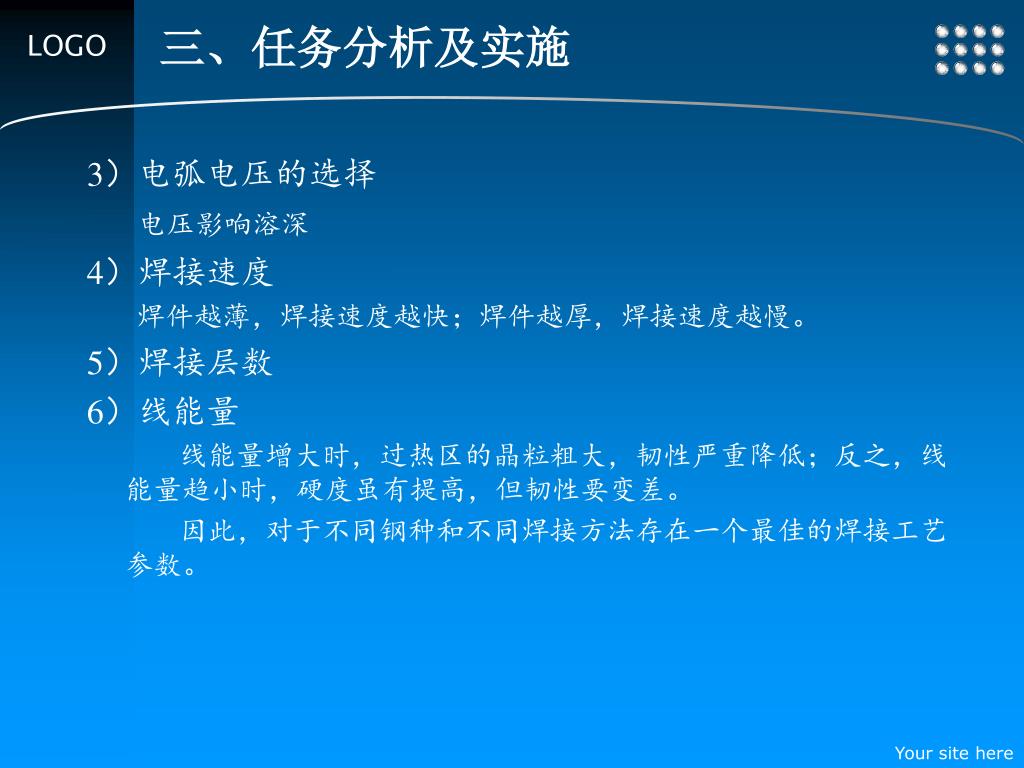

5. 三、任务分析及实施 3）电弧电压的选择 电压影响溶深 4）焊接速度 焊件越薄，焊接速度越快；焊件越厚，焊接速度越慢。 5）焊接层数 6）线能量 线能量增大时，过热区的晶粒粗大，韧性严重降低；反之，线能量趋小时，硬度虽有提高，但韧性要变差。 因此，对于不同钢种和不同焊接方法存在一个最佳的焊接工艺参数。

6. 三、任务分析及实施 模块二、电源极性和电弧偏吹 1. 电源极性 1）正极性：也叫正接。电源正极接焊件，负极接电极。由于焊件接阳极，产热较多，所以正极一般用在厚板上。 2）负极性：也叫反接。电源正极接电极，电源负极接焊件，由于焊件接阴极，产热较少，一般用在薄板上。碱性焊条一般采用反接。

7. 三、任务分析及实施 2. 电弧偏吹 1）产生的原因 ①焊条偏心的影响 ②气流的影响 ③磁场的影响 2）克服的措施 ①尽可能使用交流弧焊电源焊接。 ②室外作业可用挡板遮挡大风或“穿堂风”，以对电弧进行保护。 ③将连接焊件的地线同时接于焊件两侧，可以减小磁偏吹。 ④出现电弧偏吹，可适当调整焊条角度，使焊条向偏吹一侧倾斜。这种方法在实际工作中较为有效。 此外。采用小电流和短弧焊接对克服电弧偏吹也能起一定作用。

8. 四、任务总结 主要讲授的是焊接工艺参数的选择及出现磁偏吹时的应对措施，要求同学们熟练掌握焊接工艺参数的选用原则，在焊接操作中若出现磁偏吹，应及时拿出合理的解决方案。

9. 五、任务评价
