Presentation Transcript
slide1

อัพเดทเส้นทางด้วยโปรโตคอลมาตรฐานอัพเดทเส้นทางด้วยโปรโตคอลมาตรฐาน

Open Shortest

Path First

OSPF

11

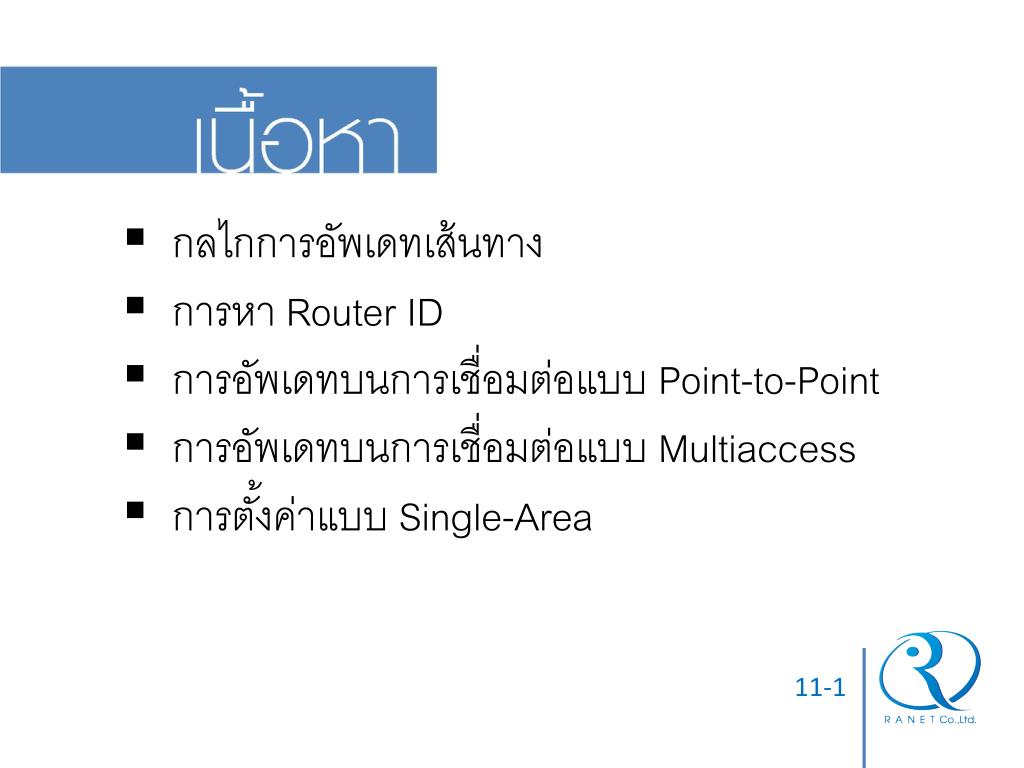

slide2

กลไกการอัพเดทเส้นทาง

  • การหา Router ID
  • การอัพเดทบนการเชื่อมต่อแบบ Point-to-Point
  • การอัพเดทบนการเชื่อมต่อแบบ Multiaccess
  • การตั้งค่าแบบ Single-Area

11-1

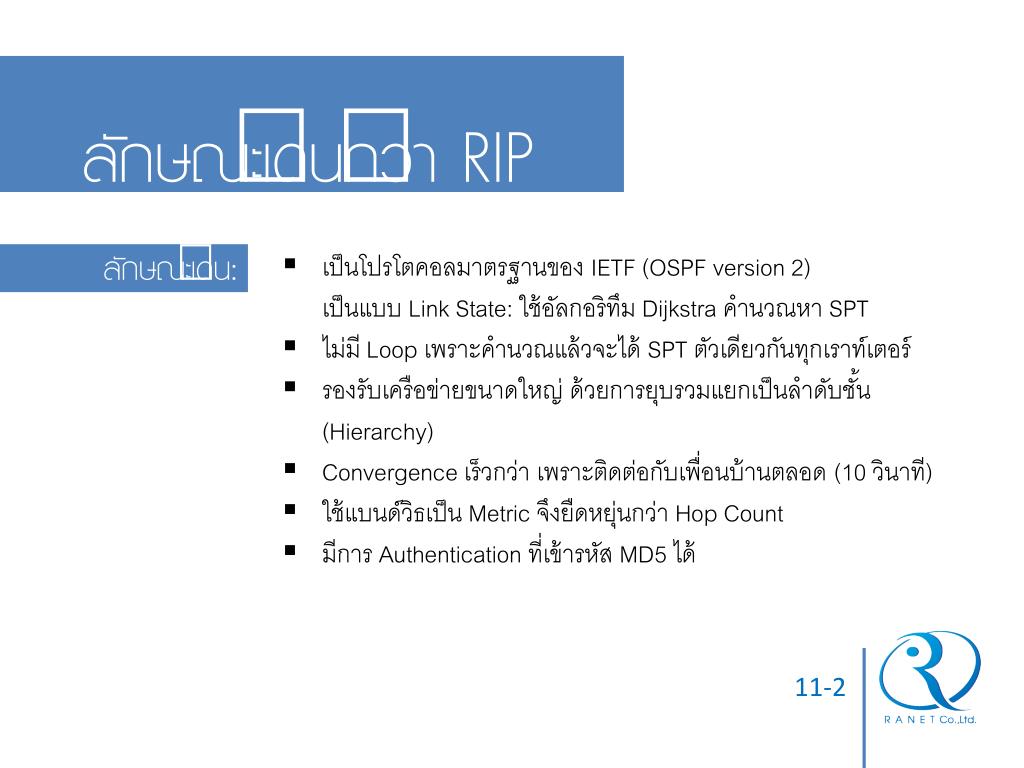

slide3

ลักษณะเด่นกว่า RIP

ลักษณะเด่น:

  • เป็นโปรโตคอลมาตรฐานของ IETF (OSPF version 2)
  • เป็นแบบ Link State: ใช้อัลกอริทึม Dijkstraคำนวณหา SPT
  • ไม่มี Loop เพราะคำนวณแล้วจะได้ SPT ตัวเดียวกันทุกเราท์เตอร์
  • รองรับเครือข่ายขนาดใหญ่ ด้วยการยุบรวมแยกเป็นลำดับชั้น (Hierarchy)
  • Convergence เร็วกว่า เพราะติดต่อกับเพื่อนบ้านตลอด (10 วินาที)
  • ใช้แบนด์วิธเป็น Metric จึงยืดหยุ่นกว่า Hop Count
  • มีการ Authentication ที่เข้ารหัส MD5 ได้

11-2

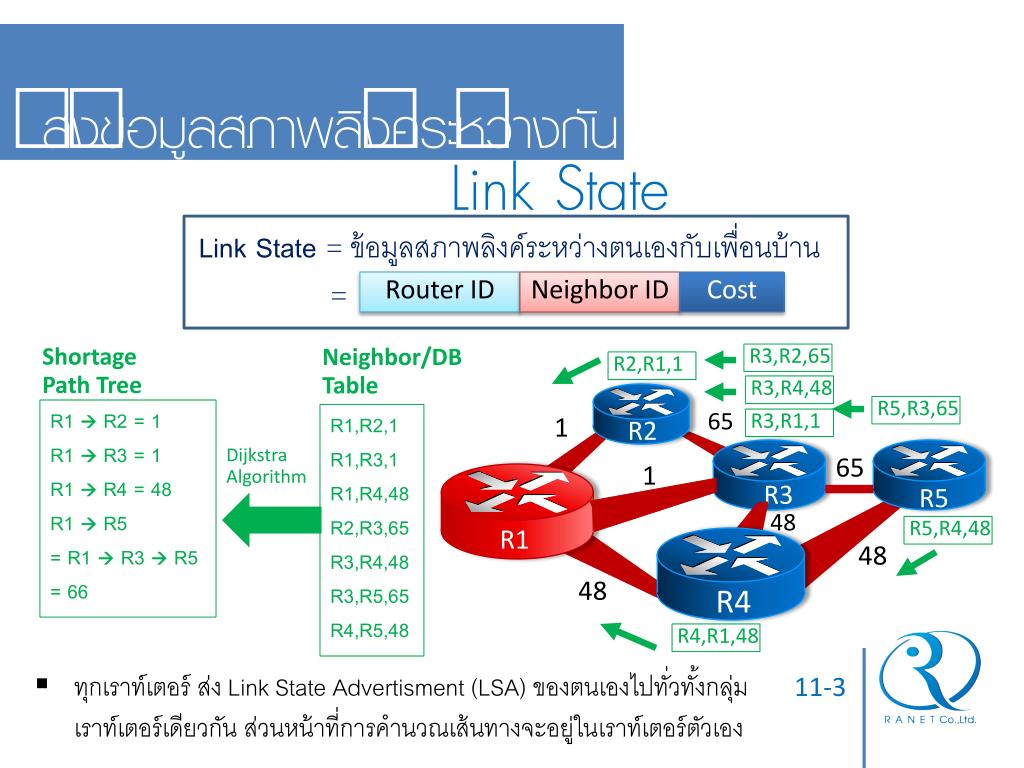

slide4

ส่งข้อมูลสภาพลิงค์ระหว่างกันส่งข้อมูลสภาพลิงค์ระหว่างกัน

Link State

Link State = ข้อมูลสภาพลิงค์ระหว่างตนเองกับเพื่อนบ้าน

=

Router ID

Neighbor ID

Cost

Shortage Path Tree

Neighbor/DB Table

R3,R2,65

R2,R1,1

R3,R4,48

R5,R3,65

R1  R2 = 1

R1  R3 = 1

R1  R4 = 48

R1  R5

= R1  R3  R5

= 66

65

R1,R2,1

R1,R3,1

R1,R4,48

R2,R3,65

R3,R4,48

R3,R5,65

R4,R5,48

1

R3,R1,1

R2

Dijkstra

Algorithm

65

1

R3

R5

48

R5,R4,48

R1

48

48

R4,R1,48

R4

  • ทุกเราท์เตอร์ ส่ง Link State Advertisment (LSA) ของตนเองไปทั่วทั้งกลุ่มเราท์เตอร์เดียวกัน ส่วนหน้าที่การคำนวณเส้นทางจะอยู่ในเราท์เตอร์ตัวเอง

11-3

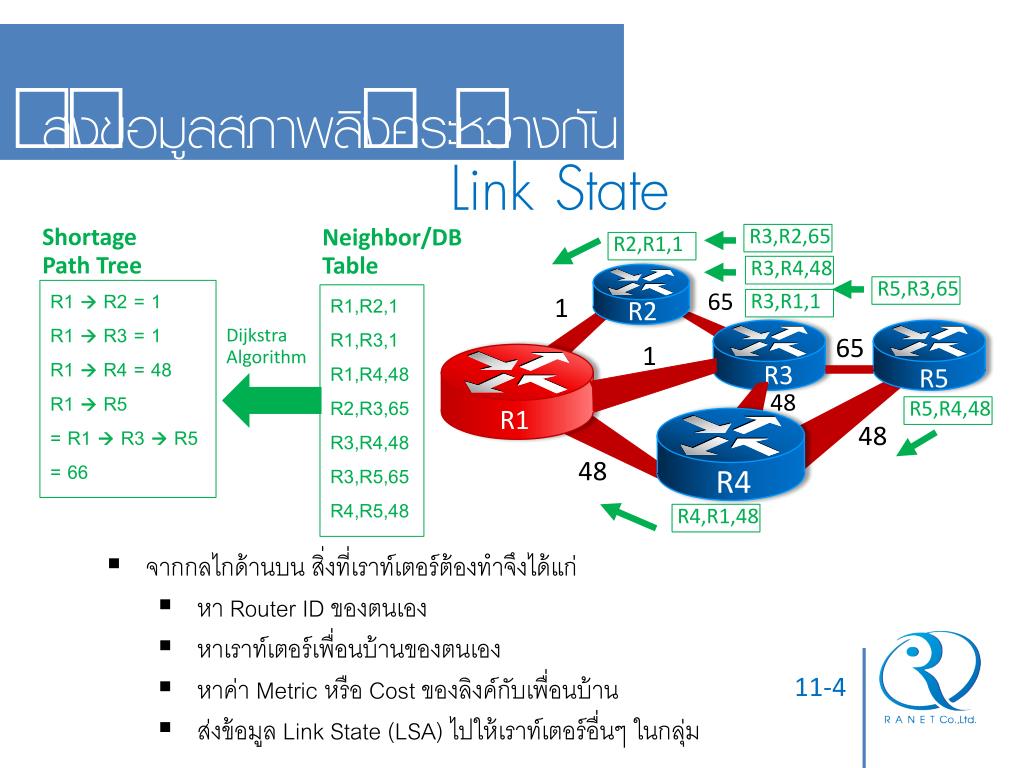

slide5

ส่งข้อมูลสภาพลิงค์ระหว่างกันส่งข้อมูลสภาพลิงค์ระหว่างกัน

Link State

Shortage Path Tree

Neighbor/DB Table

R3,R2,65

R2,R1,1

R3,R4,48

R5,R3,65

R1  R2 = 1

R1  R3 = 1

R1  R4 = 48

R1  R5

= R1  R3  R5

= 66

65

R1,R2,1

R1,R3,1

R1,R4,48

R2,R3,65

R3,R4,48

R3,R5,65

R4,R5,48

1

R3,R1,1

R2

Dijkstra

Algorithm

65

1

R3

R5

48

R5,R4,48

R1

48

48

R4,R1,48

  • จากกลไกด้านบน สิ่งที่เราท์เตอร์ต้องทำจึงได้แก่
    • หา Router ID ของตนเอง
    • หาเราท์เตอร์เพื่อนบ้านของตนเอง
    • หาค่า Metric หรือ Cost ของลิงค์กับเพื่อนบ้าน
    • ส่งข้อมูล Link State (LSA) ไปให้เราท์เตอร์อื่นๆ ในกลุ่ม

R4

11-4

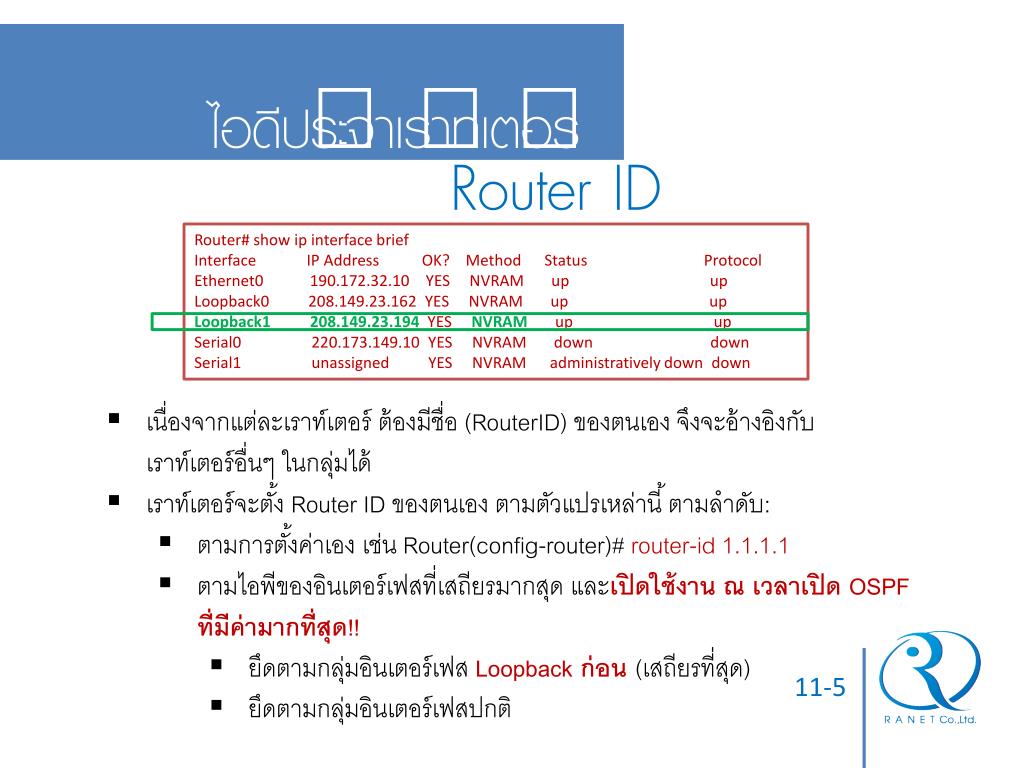

slide6

ไอดีประจำเราท์เตอร์

Router ID

Router# show ip interface brief

Interface IP Address OK? Method Status Protocol

Ethernet0 190.172.32.10 YES NVRAM up up

Loopback0 208.149.23.162 YES NVRAM up up

Loopback1 208.149.23.194 YES NVRAM up up

Serial0 220.173.149.10 YES NVRAM down down

Serial1 unassigned YES NVRAM administratively down down

  • เนื่องจากแต่ละเราท์เตอร์ ต้องมีชื่อ (RouterID) ของตนเอง จึงจะอ้างอิงกับ เราท์เตอร์อื่นๆ ในกลุ่มได้
  • เราท์เตอร์จะตั้ง Router ID ของตนเอง ตามตัวแปรเหล่านี้ ตามลำดับ:
    • ตามการตั้งค่าเอง เช่น Router(config-router)# router-id 1.1.1.1
    • ตามไอพีของอินเตอร์เฟสที่เสถียรมากสุด และเปิดใช้งาน ณ เวลาเปิด OSPF
    • ที่มีค่ามากที่สุด!!
      • ยึดตามกลุ่มอินเตอร์เฟส Loopback ก่อน (เสถียรที่สุด)
      • ยึดตามกลุ่มอินเตอร์เฟสปกติ

11-5

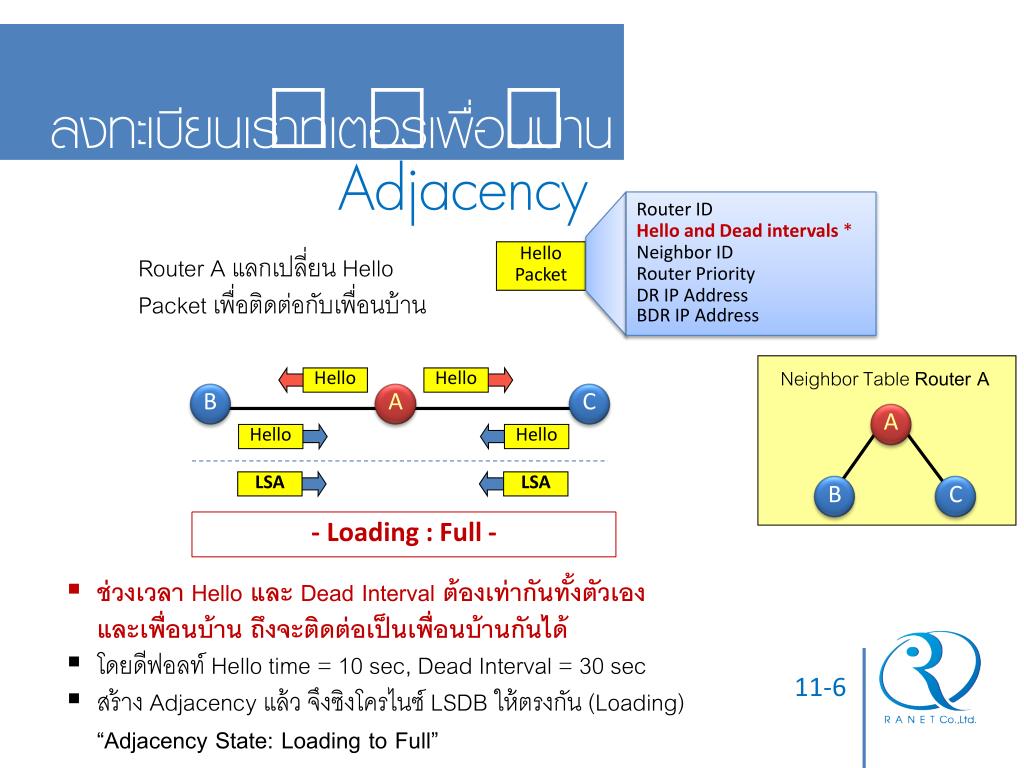

slide7

Router ID

Hello and Dead intervals *

Neighbor ID

Router Priority

DR IP Address

BDR IP Address

Hello

Hello

B

A

C

LSA

Hello

LSA

Hello

B

C

ลงทะเบียนเราท์เตอร์เพื่อนบ้าน

Adjacency

Hello

Packet

Router A แลกเปลี่ยน Hello Packet เพื่อติดต่อกับเพื่อนบ้าน

Neighbor Table Router A

A

- Loading : Full -

  • ช่วงเวลา Hello และ Dead Interval ต้องเท่ากันทั้งตัวเองและเพื่อนบ้าน ถึงจะติดต่อเป็นเพื่อนบ้านกันได้
  • โดยดีฟอลท์Hello time = 10 sec, Dead Interval = 30 sec
  • สร้าง Adjacency แล้ว จึงซิงโครไนซ์ LSDB ให้ตรงกัน (Loading)
  • “Adjacency State: Loading to Full”

11-6

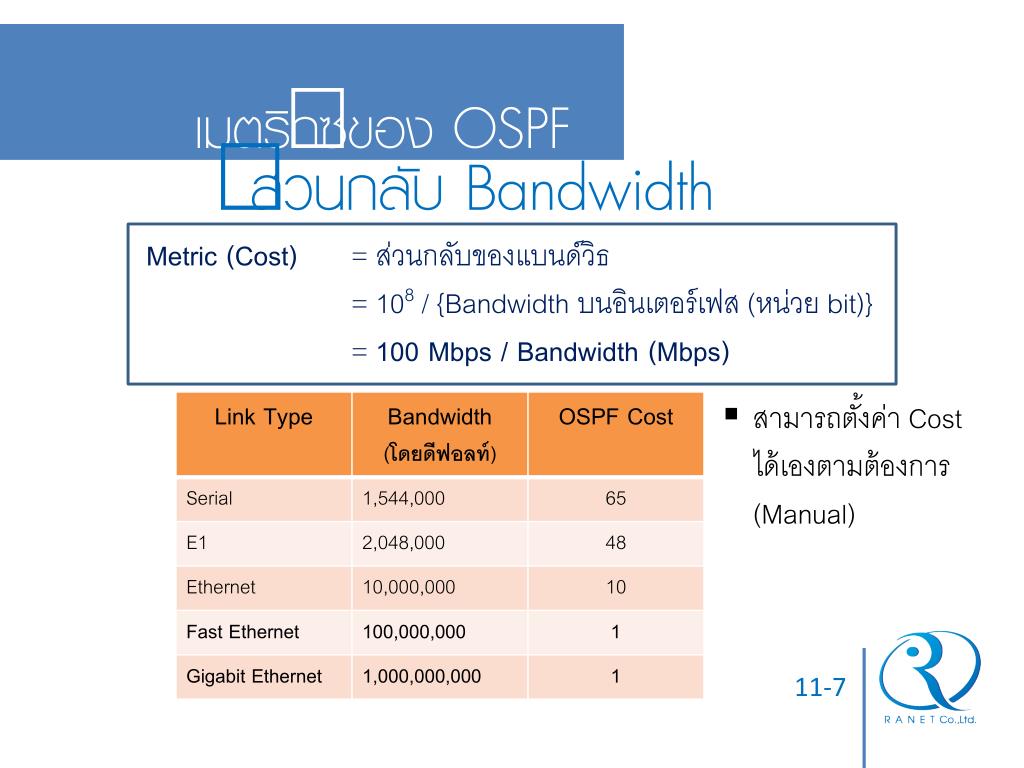

slide8

เมตริกซ์ของ OSPF

ส่วนกลับ Bandwidth

Metric (Cost) = ส่วนกลับของแบนด์วิธ

= 108 / {Bandwidth บนอินเตอร์เฟส (หน่วย bit)}

= 100 Mbps / Bandwidth (Mbps)

  • สามารถตั้งค่า Cost ได้เองตามต้องการ (Manual)

11-7

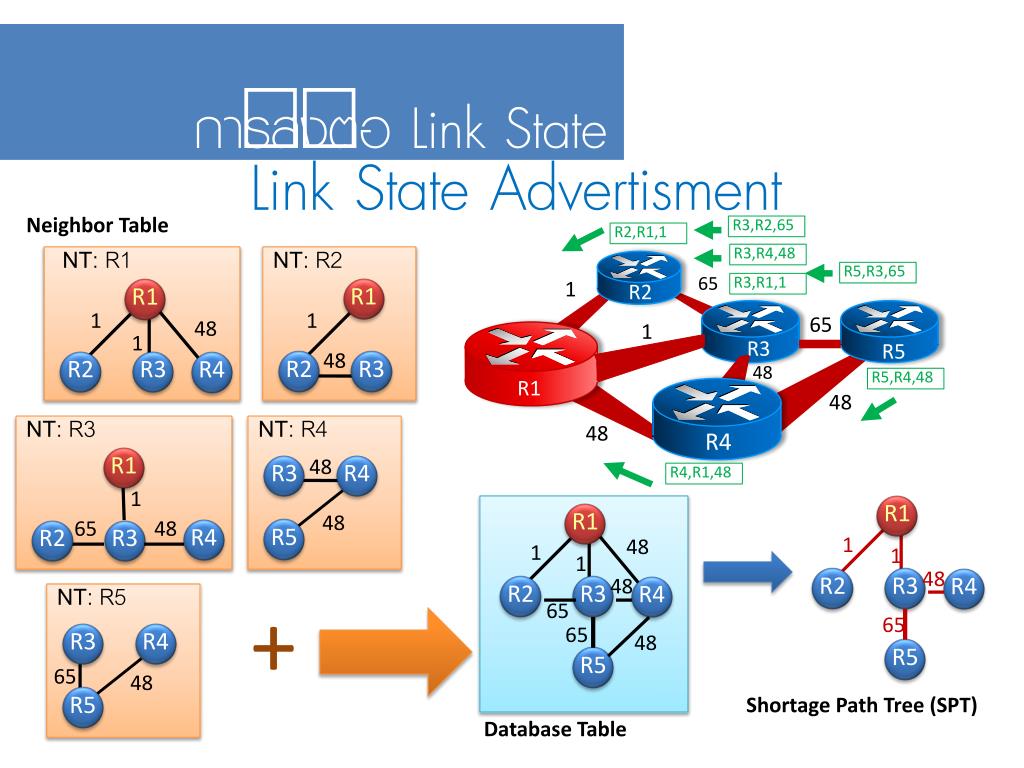

slide9

การส่งต่อ Link State

Link State Advertisment

Neighbor Table

R3,R2,65

R2,R1,1

NT: R1

NT: R2

R3,R4,48

R5,R3,65

R1

R1

65

1

R3,R1,1

R2

1

1

48

1

65

1

48

R2

R3

R2

R3

R4

R3

R5

48

R5,R4,48

R1

NT: R3

NT: R4

48

R1

48

48

R3

R4

1

R1

R1

R4,R1,48

48

65

48

R5

R4

R2

R3

48

1

1

1

1

48

48

NT: R5

R2

R2

R3

R3

R4

R4

+

65

65

65

R3

R4

48

R5

R5

R4

65

48

11-8

R5

Shortage Path Tree (SPT)

Database Table

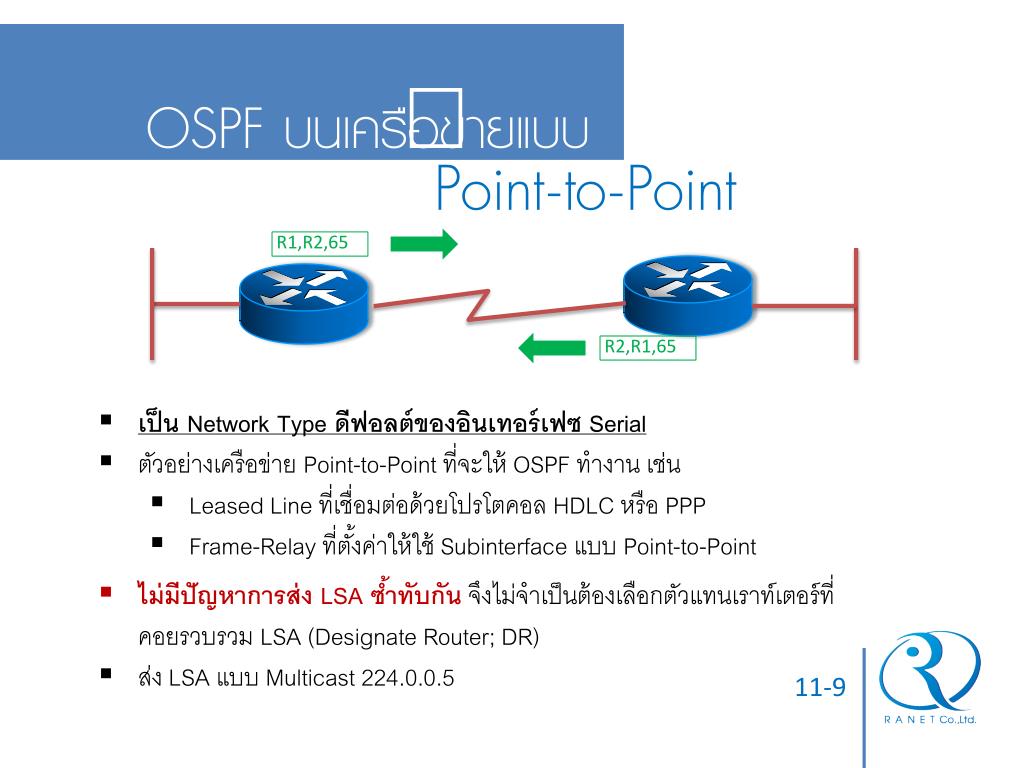

slide10

OSPF บนเครือข่ายแบบ

Point-to-Point

R1,R2,65

R2,R1,65

  • เป็น Network Type ดีฟอลต์ของอินเทอร์เฟซ Serial
  • ตัวอย่างเครือข่าย Point-to-Point ที่จะให้ OSPF ทำงาน เช่น
    • Leased Line ที่เชื่อมต่อด้วยโปรโตคอล HDLC หรือ PPP
    • Frame-Relay ที่ตั้งค่าให้ใช้ Subinterfaceแบบ Point-to-Point
  • ไม่มีปัญหาการส่ง LSA ซ้ำทับกัน จึงไม่จำเป็นต้องเลือกตัวแทนเราท์เตอร์ที่คอยรวบรวม LSA (Designate Router; DR)
  • ส่ง LSA แบบ Multicast 224.0.0.5

11-9

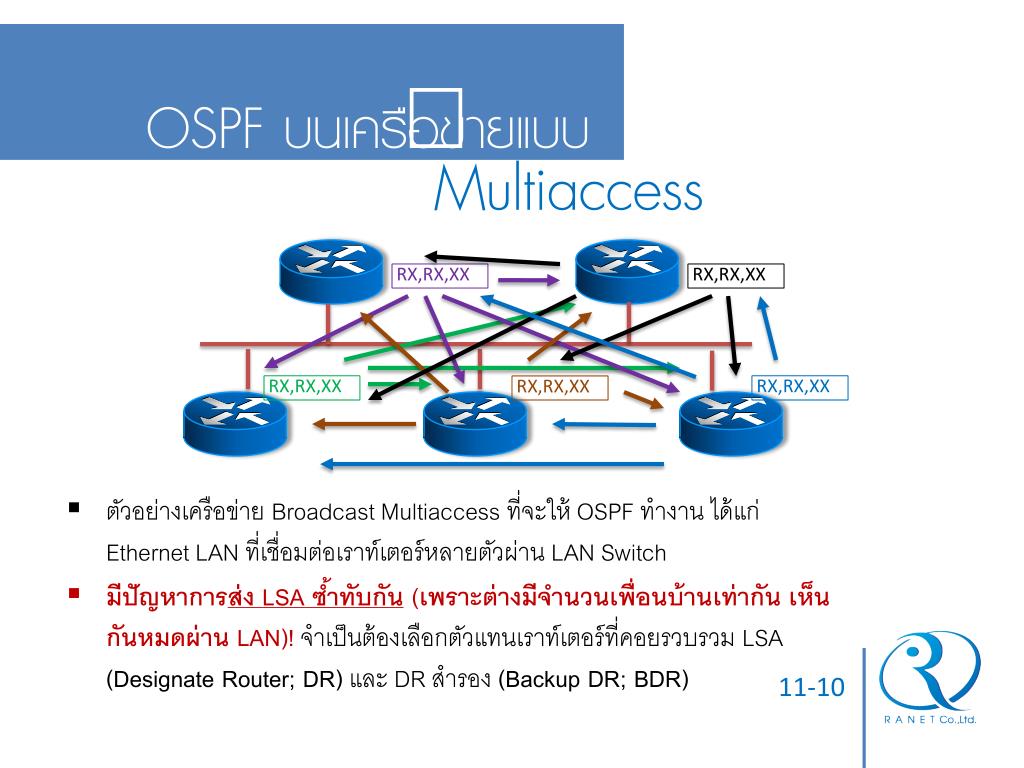

slide11

OSPF บนเครือข่ายแบบ

Multiaccess

RX,RX,XX

RX,RX,XX

RX,RX,XX

RX,RX,XX

RX,RX,XX

  • ตัวอย่างเครือข่าย Broadcast Multiaccessที่จะให้ OSPF ทำงาน ได้แก่ Ethernet LAN ที่เชื่อมต่อเราท์เตอร์หลายตัวผ่าน LAN Switch
  • มีปัญหาการส่ง LSA ซ้ำทับกัน(เพราะต่างมีจำนวนเพื่อนบ้านเท่ากัน เห็นกันหมดผ่าน LAN)! จำเป็นต้องเลือกตัวแทนเราท์เตอร์ที่คอยรวบรวม LSA (Designate Router; DR)และ DR สำรอง (Backup DR; BDR)

11-10

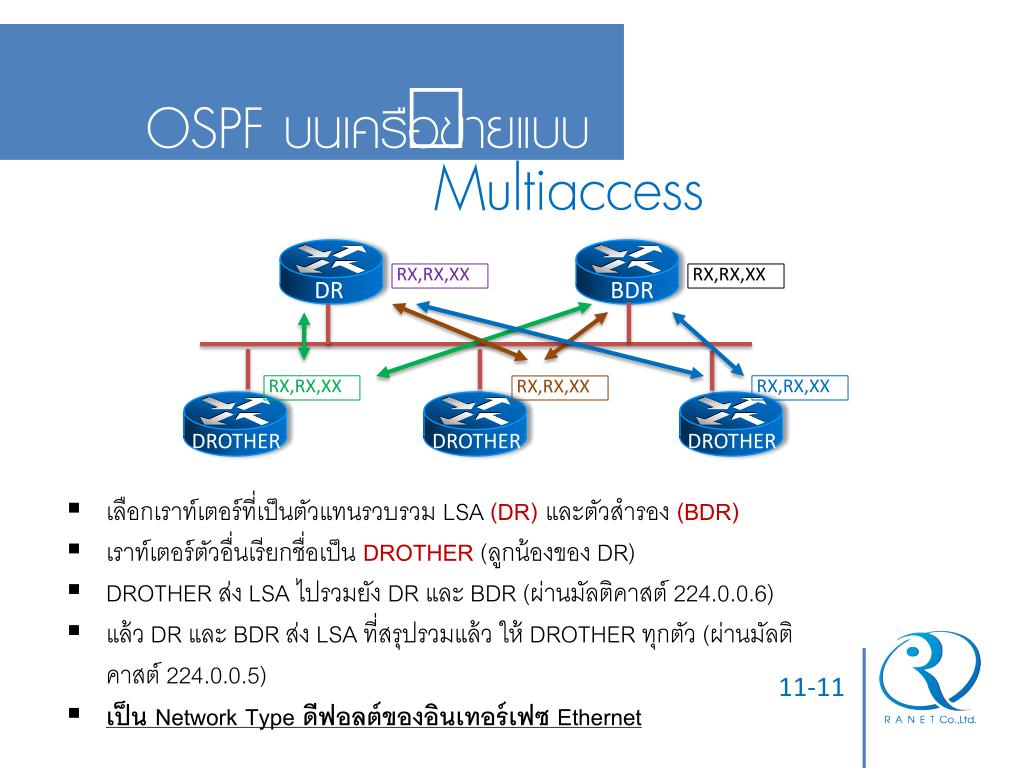

slide12

OSPF บนเครือข่ายแบบ

Multiaccess

RX,RX,XX

RX,RX,XX

DR

BDR

RX,RX,XX

RX,RX,XX

RX,RX,XX

DROTHER

DROTHER

DROTHER

  • เลือกเราท์เตอร์ที่เป็นตัวแทนรวบรวม LSA (DR) และตัวสำรอง (BDR)
  • เราท์เตอร์ตัวอื่นเรียกชื่อเป็น DROTHER(ลูกน้องของ DR)
  • DROTHER ส่ง LSA ไปรวมยัง DR และ BDR (ผ่านมัลติคาสต์224.0.0.6)
  • แล้ว DR และ BDR ส่ง LSA ที่สรุปรวมแล้ว ให้ DROTHER ทุกตัว (ผ่านมัลติคาสต์224.0.0.5)
  • เป็น Network Type ดีฟอลต์ของอินเทอร์เฟซ Ethernet

11-11

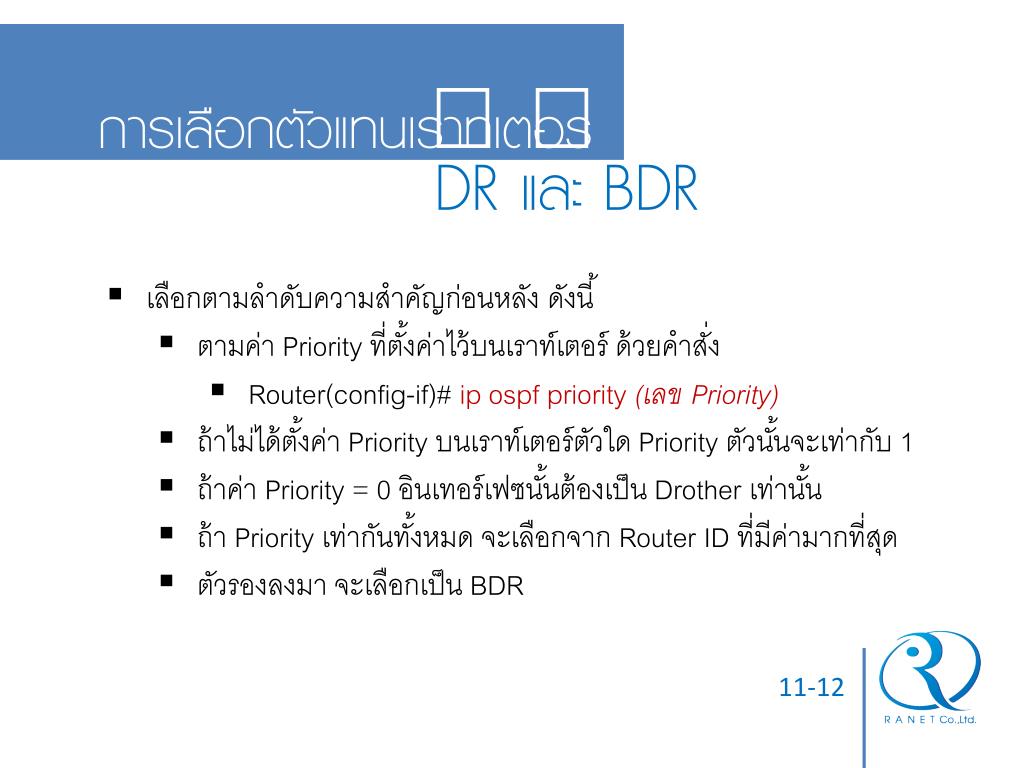

slide13

การเลือกตัวแทนเราท์เตอร์การเลือกตัวแทนเราท์เตอร์

DR และ BDR

  • เลือกตามลำดับความสำคัญก่อนหลัง ดังนี้
    • ตามค่า Priority ที่ตั้งค่าไว้บนเราท์เตอร์ ด้วยคำสั่ง
      • Router(config-if)# ipospf priority (เลข Priority)
    • ถ้าไม่ได้ตั้งค่า Priority บนเราท์เตอร์ตัวใด Priority ตัวนั้นจะเท่ากับ 1
    • ถ้าค่า Priority = 0 อินเทอร์เฟซนั้นต้องเป็น Drotherเท่านั้น
    • ถ้า Priority เท่ากันทั้งหมด จะเลือกจาก Router ID ที่มีค่ามากที่สุด
    • ตัวรองลงมา จะเลือกเป็น BDR

11-12

slide14

BDR

DR

R1

R4

BDR

DR

R3

RID 1.1.1.1

RID 7.7.7.7

RID 3.3.3.3

RID 6.6.6.6

การเลือกตัวแทนเราท์เตอร์

DR และ BDR

OSPF Network Types:Multiaccess Broadcast Network Group1

OSPF Network Types:Multiaccess Broadcast Network Group2

RID: 2.2.2.2

RID: 5.5.5.5

R5

R2

Fa0/0

Pri:1

10.1.1.2/24

Fa0/0

Pri:1

20.1.1.5/24

RID: 6.6.6.6

RID: 4.4.4.4

RID: 1.1.1.1

Fa0/1

Pri:1

20.1.1.1/24

Fa0/0

Pri:1

10.1.1.4/24

Fa0/0

Pri:10

10.1.1.1/24

Fa0/0

Pri:1

20.1.1.6/24

SW2

SW1

R6

Router ID:

R3(config)#interface Loopback0

R3(config-if)#ip add 3.3.3.3 255.255.255.255

R3(config)#router ospf 100

R3(config-router)#router-id 3.3.3.3

Interface Priority:

R3(config)#interface fa0/0

R3(config-if)#ip add 10.1.1.3 255.255.255.0

R3(config-if)#ipospf priority 5

Fa0/0

Pri:1

20.1.1.7/24

Fa0/0

Pri:5

10.1.1.3/24

R7

RID: 7.7.7.7

RID: 3.3.3.3

11-13

DR:

BDR:

DR:

BDR:

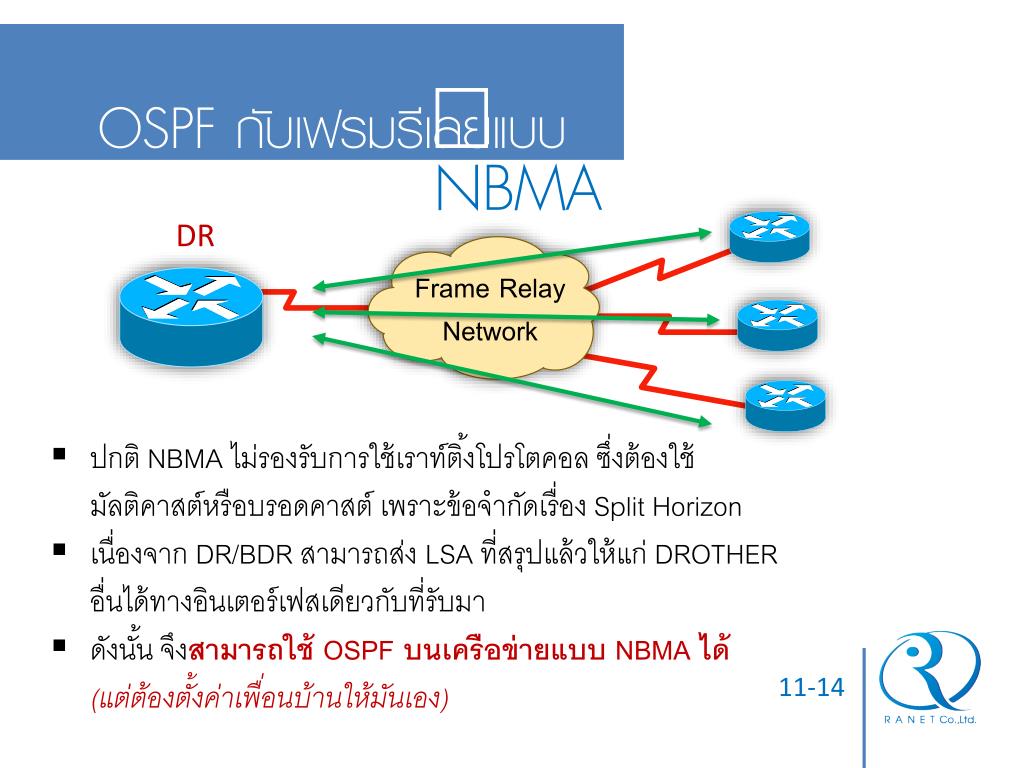

slide15

OSPF กับเฟรมรีเลย์แบบ

NBMA

DR

Frame Relay

Network

  • ปกติ NBMA ไม่รองรับการใช้เราท์ติ้งโปรโตคอล ซึ่งต้องใช้ มัลติคาสต์หรือบรอดคาสต์ เพราะข้อจำกัดเรื่อง Split Horizon
  • เนื่องจาก DR/BDR สามารถส่ง LSA ที่สรุปแล้วให้แก่ DROTHER อื่นได้ทางอินเตอร์เฟสเดียวกับที่รับมา
  • ดังนั้น จึงสามารถใช้ OSPF บนเครือข่ายแบบ NBMA ได้
  • (แต่ต้องตั้งค่าเพื่อนบ้านให้มันเอง)

11-14

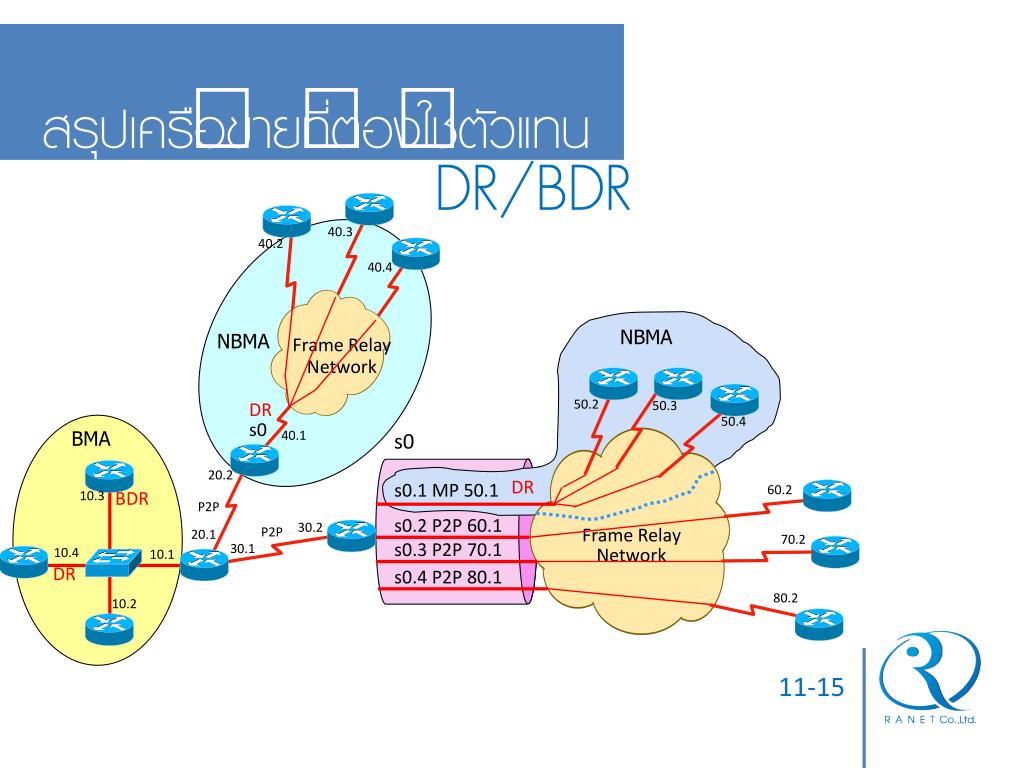

slide16

สรุปเครือข่ายที่ต้องใช้ตัวแทนสรุปเครือข่ายที่ต้องใช้ตัวแทน

DR/BDR

40.3

40.2

40.4

NBMA

NBMA

Frame Relay

Network

50.2

50.3

DR

50.4

s0

BMA

40.1

s0

20.2

DR

s0.1 MP 50.1

60.2

10.3

BDR

P2P

s0.2 P2P 60.1

30.2

Frame Relay

Network

P2P

20.1

70.2

s0.3 P2P 70.1

30.1

10.4

10.1

DR

s0.4 P2P 80.1

80.2

10.2

11-15

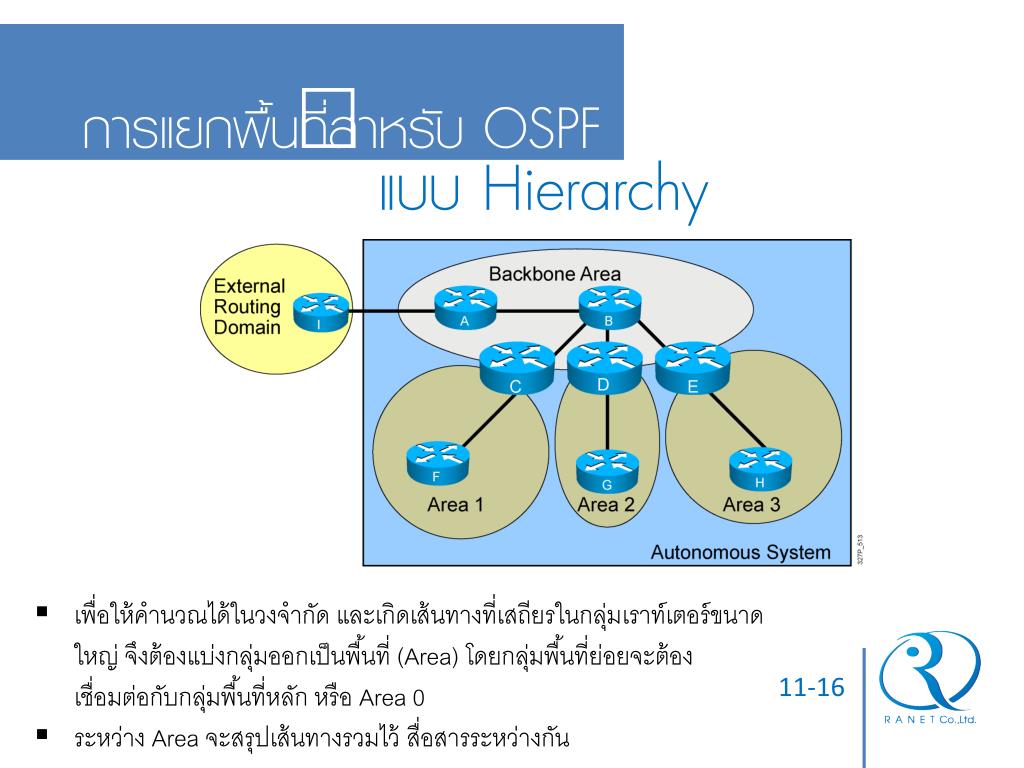

slide17

การแยกพื้นที่สำหรับ OSPF

แบบ Hierarchy

  • เพื่อให้คำนวณได้ในวงจำกัด และเกิดเส้นทางที่เสถียรในกลุ่มเราท์เตอร์ขนาดใหญ่ จึงต้องแบ่งกลุ่มออกเป็นพื้นที่ (Area) โดยกลุ่มพื้นที่ย่อยจะต้องเชื่อมต่อกับกลุ่มพื้นที่หลัก หรือ Area 0
  • ระหว่าง Area จะสรุปเส้นทางรวมไว้สื่อสารระหว่างกัน

11-16

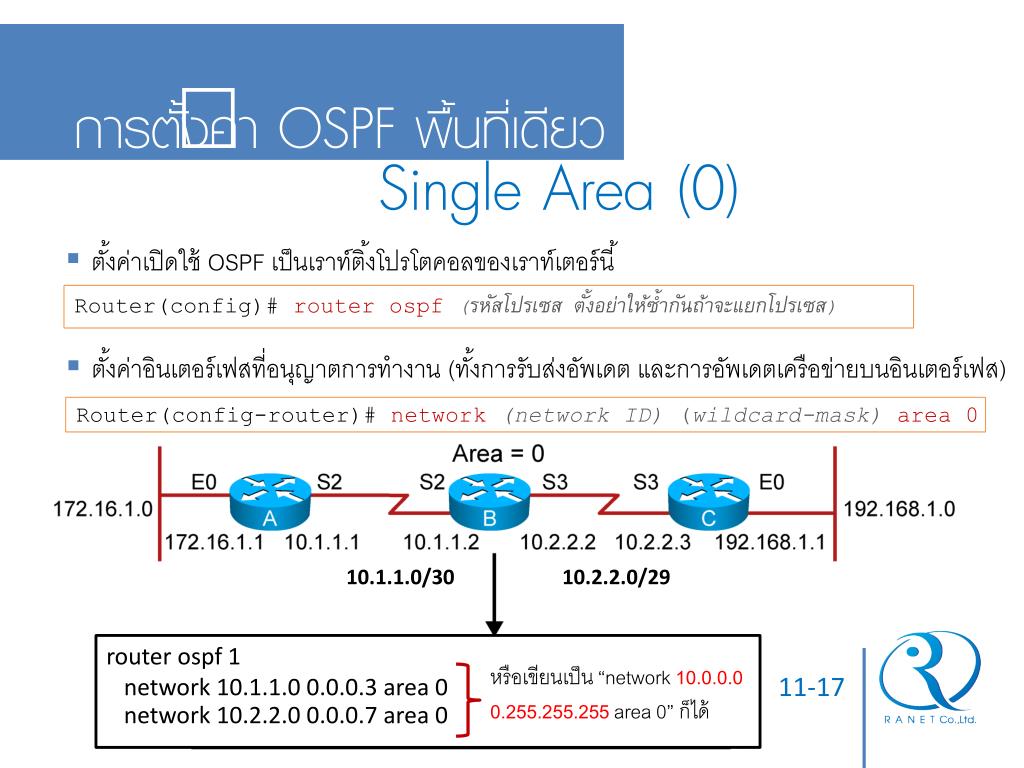

slide18

การตั้งค่า OSPF พื้นที่เดียว

Single Area (0)

  • ตั้งค่าเปิดใช้ OSPF เป็นเราท์ติ้งโปรโตคอลของเราท์เตอร์นี้

Router(config)# router ospf(รหัสโปรเซส ตั้งอย่าให้ซ้ำกันถ้าจะแยกโปรเซส)

  • ตั้งค่าอินเตอร์เฟสที่อนุญาตการทำงาน (ทั้งการรับส่งอัพเดต และการอัพเดตเครือข่ายบนอินเตอร์เฟส)

Router(config-router)# network(network ID) (wildcard-mask) area0

10.1.1.0/30

10.2.2.0/29

router ospf 1

network 10.1.1.0 0.0.0.3 area 0

network 10.2.2.0 0.0.0.7 area 0

หรือเขียนเป็น “network 10.0.0.0 0.255.255.255 area 0” ก็ได้

11-17

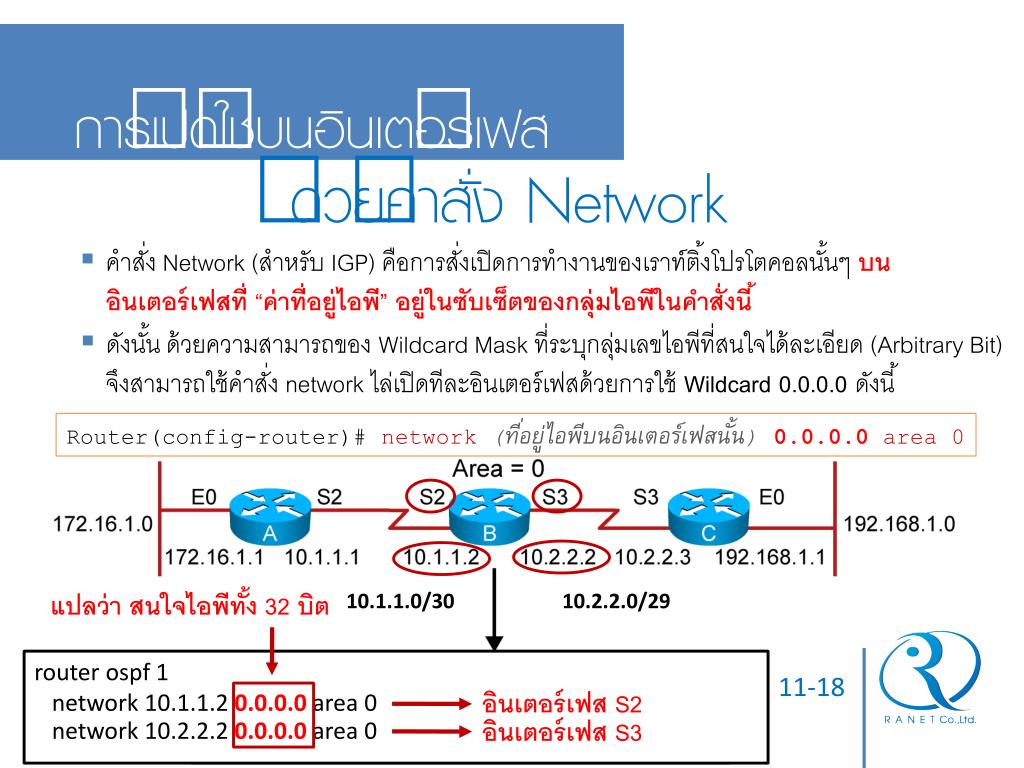

slide19

การเปิดใช้บนอินเตอร์เฟสการเปิดใช้บนอินเตอร์เฟส

ด้วยคำสั่ง Network

  • คำสั่ง Network (สำหรับ IGP) คือการสั่งเปิดการทำงานของเราท์ติ้งโปรโตคอลนั้นๆ บนอินเตอร์เฟสที่ “ค่าที่อยู่ไอพี” อยู่ในซับเซ็ตของกลุ่มไอพีในคำสั่งนี้
  • ดังนั้น ด้วยความสามารถของ Wildcard Mask ที่ระบุกลุ่มเลขไอพีที่สนใจได้ละเอียด (Arbitrary Bit) จึงสามารถใช้คำสั่ง network ไล่เปิดทีละอินเตอร์เฟสด้วยการใช้ Wildcard 0.0.0.0 ดังนี้

Router(config-router)# network(ที่อยู่ไอพีบนอินเตอร์เฟสนั้น)0.0.0.0area0

แปลว่า สนใจไอพีทั้ง 32 บิต

10.1.1.0/30

10.2.2.0/29

router ospf 1

network 10.1.1.2 0.0.0.0 area 0

network 10.2.2.2 0.0.0.0 area 0

11-18

อินเตอร์เฟส S2

อินเตอร์เฟส S3

slide20

การทวนสอบการตั้งค่า

  • ตรวจดูว่าเราท์เตอร์ใช้ OSPF เป็นเราท์ติ้งโปรโตคอลตามที่ตั้งค่าไว้หรือไม่

Router# show ip protocol

  • คำสั่งแสดงเส้นทางที่เรียนรู้มาได้

Router# show ip route

Codes: I - IGRP derived, R - RIP derived, O - OSPF derived,

Gateway of last resort is 10.119.254.240 to network 10.140.0.0

O 10.110.0.0 [110/5] via 10.119.254.6, 0:01:00, Ethernet2

O 10.68.132.0 [110/5] via 10.119.254.6, 0:00:59, Ethernet2

O 10.130.0.0 [110/5] via 10.119.254.6, 0:00:59, Ethernet2

11-19

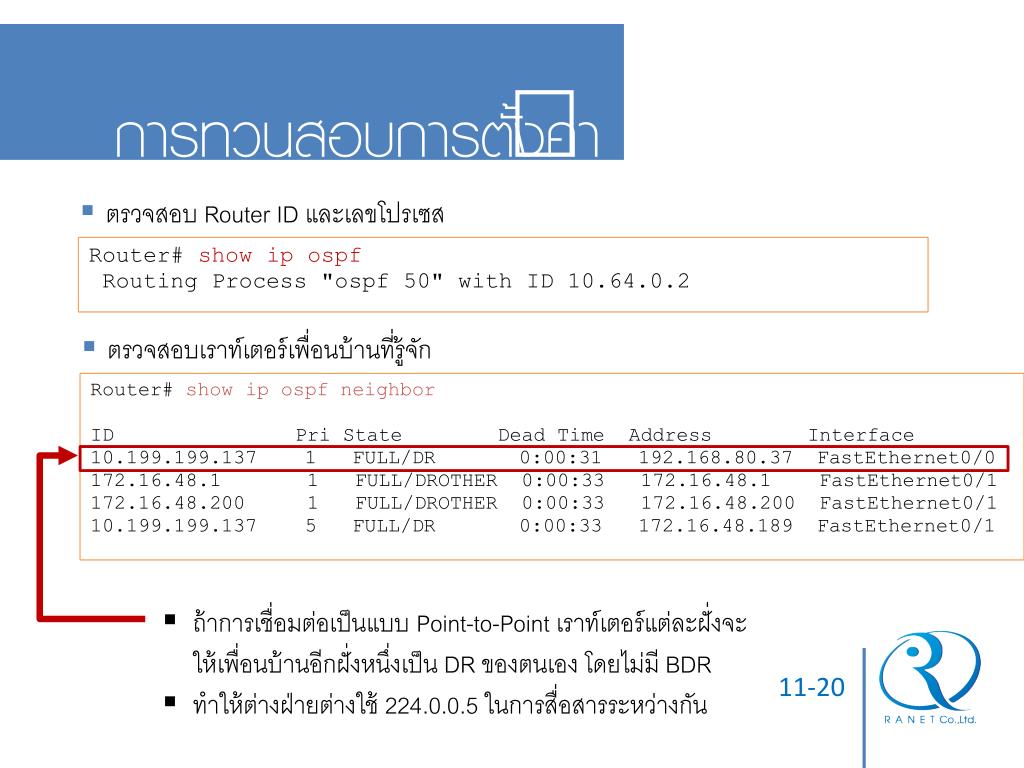

slide21

การทวนสอบการตั้งค่า

  • ตรวจสอบ Router ID และเลขโปรเซส

Router# show ipospf

Routing Process "ospf 50" with ID 10.64.0.2

  • ตรวจสอบเราท์เตอร์เพื่อนบ้านที่รู้จัก

Router# show ipospf neighbor

ID Pri State Dead Time Address Interface

10.199.199.137   1 FULL/DR 0:00:31 192.168.80.37 FastEthernet0/0

172.16.48.1 1 FULL/DROTHER 0:00:33 172.16.48.1   FastEthernet0/1

172.16.48.200 1 FULL/DROTHER 0:00:33 172.16.48.200  FastEthernet0/1

10.199.199.137   5 FULL/DR 0:00:33 172.16.48.189  FastEthernet0/1

  • ถ้าการเชื่อมต่อเป็นแบบ Point-to-Point เราท์เตอร์แต่ละฝั่งจะให้เพื่อนบ้านอีกฝั่งหนึ่งเป็น DR ของตนเอง โดยไม่มี BDR
  • ทำให้ต่างฝ่ายต่างใช้ 224.0.0.5 ในการสื่อสารระหว่างกัน

11-20

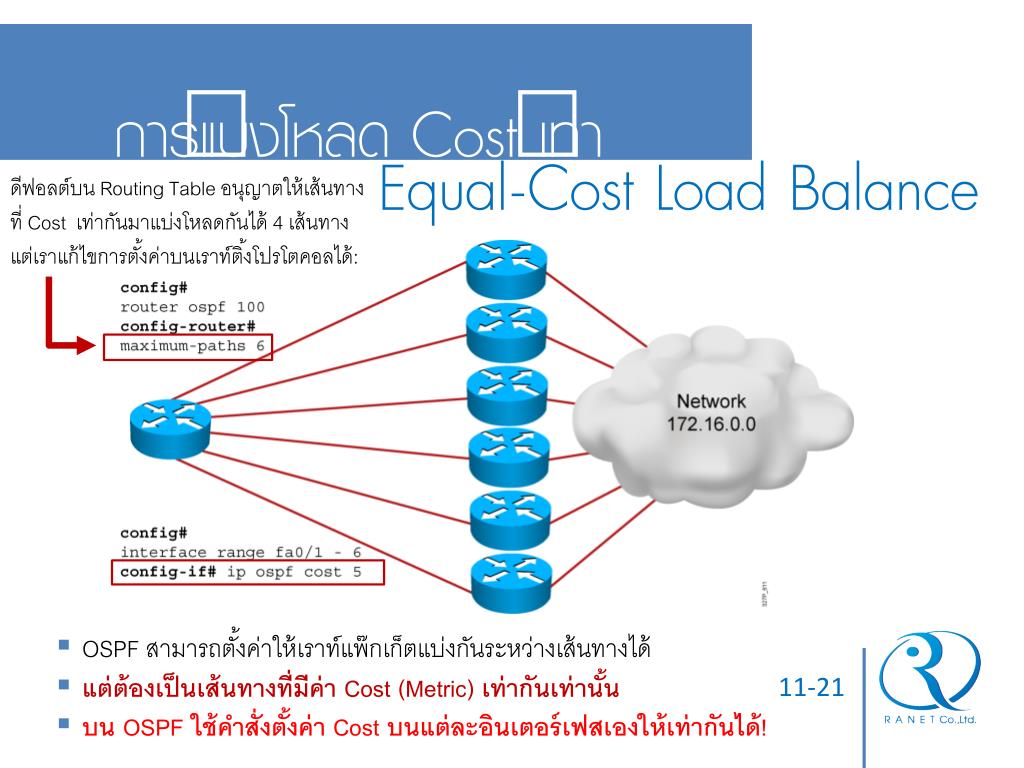

slide22

การแบ่งโหลด Cost เท่า

Equal-Cost Load Balance

ดีฟอลต์บน Routing Table อนุญาตให้เส้นทางที่ Cost เท่ากันมาแบ่งโหลดกันได้ 4 เส้นทาง แต่เราแก้ไขการตั้งค่าบนเราท์ติ้งโปรโตคอลได้:

  • OSPF สามารถตั้งค่าให้เราท์แพ๊กเก็ตแบ่งกันระหว่างเส้นทางได้
  • แต่ต้องเป็นเส้นทางที่มีค่า Cost (Metric) เท่ากันเท่านั้น
  • บน OSPF ใช้คำสั่งตั้งค่า Cost บนแต่ละอินเตอร์เฟสเองให้เท่ากันได้!

11-21
