  1. 可编程ASIC 核心语法与基础电路设计 学时分配：4 电子科技大学

  2. 进度 • 1.绪论 。 • 2.设计流程 。 • 3.模块化硬件与进程模型 。 • 4.信号传输模型 。 • 5.核心语法与基础电路设计 。 • 6.状态机设计 。 • 7.可靠设计与高速设计 。 • 8. 可编程逻辑器件。 • 9.数字信号处理的fpga实现。 • 10.数字系统的RTL设计。 电子科技大学

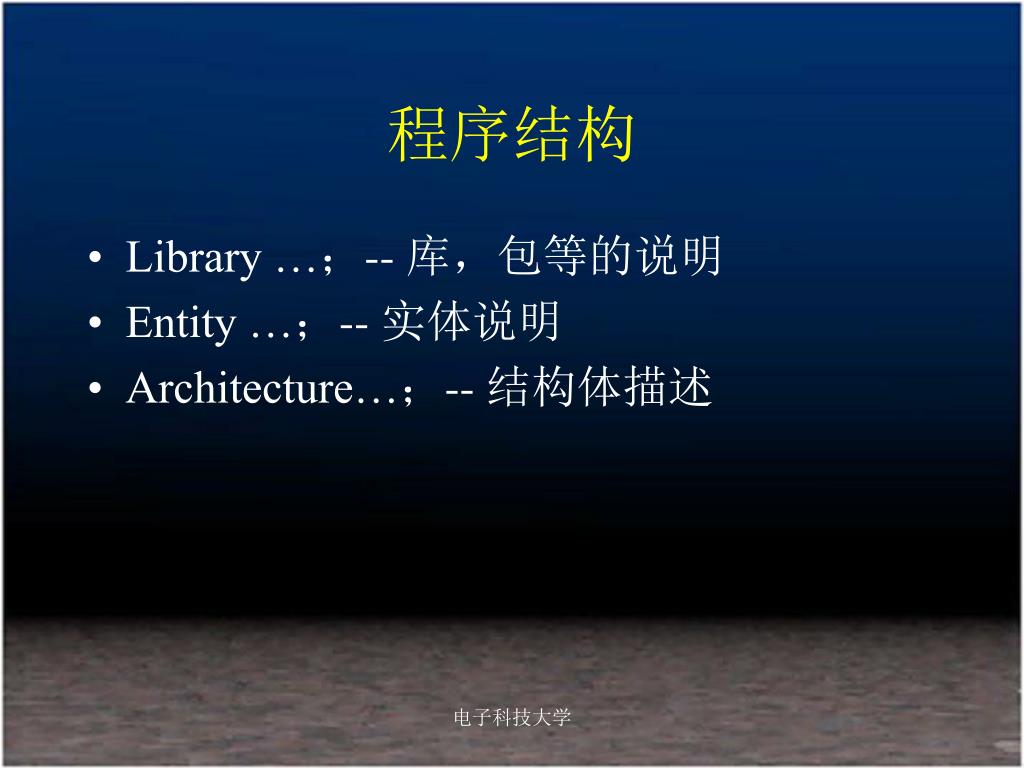

  3. 程序结构 • Library …；-- 库，包等的说明 • Entity …；-- 实体说明 • Architecture…；-- 结构体描述 电子科技大学

  4. 程序例子 u1 a Library ieee; Use ieee.std_logic_1164.all; Entity u1 is Port( a : in std_logic; b : in std_logic; c : out std_logic); End u1; Architecture behv of u1 is Begin c <= a and b; End behv; c b 电子科技大学

  5. 程序例子 u1 a Library ieee; Use ieee.std_logic_1164.all; Entity u1 is Port( a : in std_logic; b : in std_logic; c : out std_logic); End u1; Architecture behv of u1 is Begin c <= a and b; End behv; c b 表示使用 ieee库。这是最常用的库说明，绝大多数的VHDL代码都使用这个库。 电子科技大学

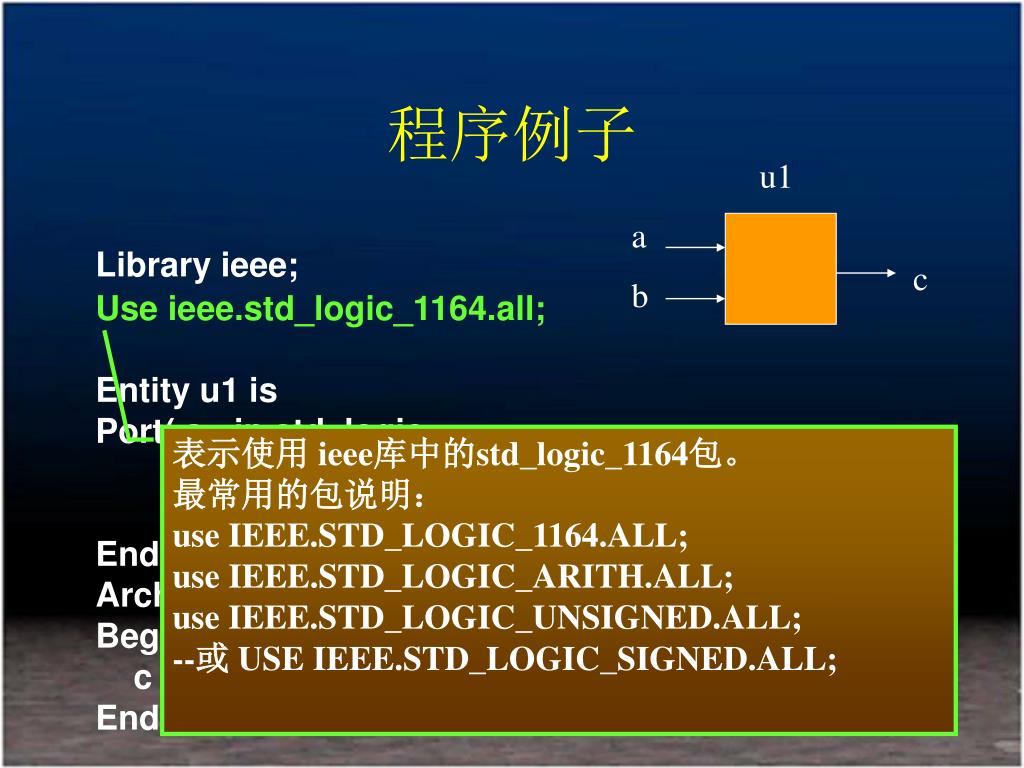

  6. 程序例子 u1 a Library ieee; Use ieee.std_logic_1164.all; Entity u1 is Port( a : in std_logic; b : in std_logic; c : out std_logic); End u1; Architecture behv of u1 is Begin c <= a and b; End behv; c b 表示使用 ieee库中的std_logic_1164包。 最常用的包说明： use IEEE.STD_LOGIC_1164.ALL; use IEEE.STD_LOGIC_ARITH.ALL; use IEEE.STD_LOGIC_UNSIGNED.ALL; --或 USE IEEE.STD_LOGIC_SIGNED.ALL; 电子科技大学

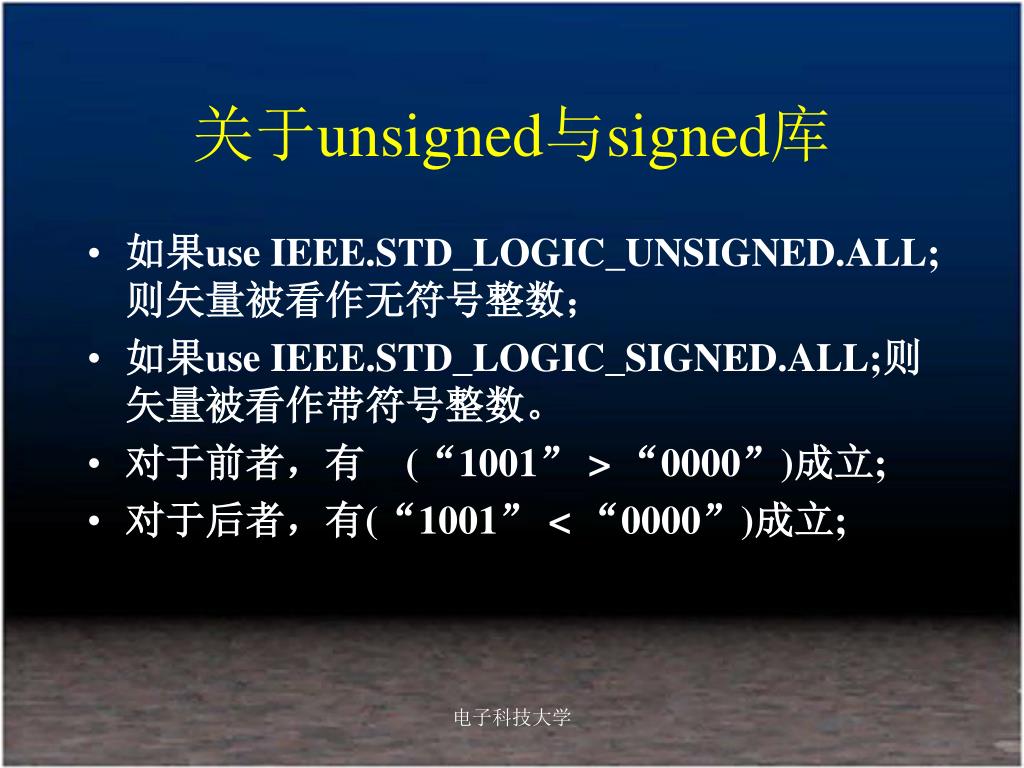

  7. 关于unsigned与signed库 • 如果use IEEE.STD_LOGIC_UNSIGNED.ALL;则矢量被看作无符号整数； • 如果use IEEE.STD_LOGIC_SIGNED.ALL;则矢量被看作带符号整数。 • 对于前者，有 (“1001” > “0000”)成立; • 对于后者，有(“1001” < “0000”)成立; 电子科技大学

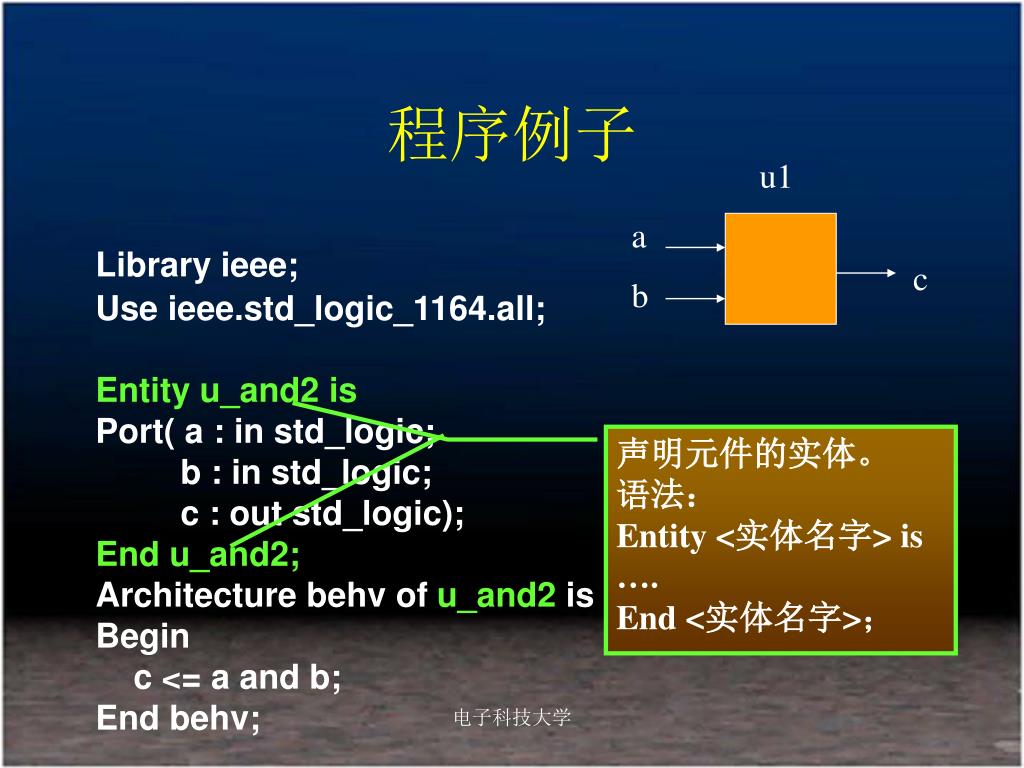

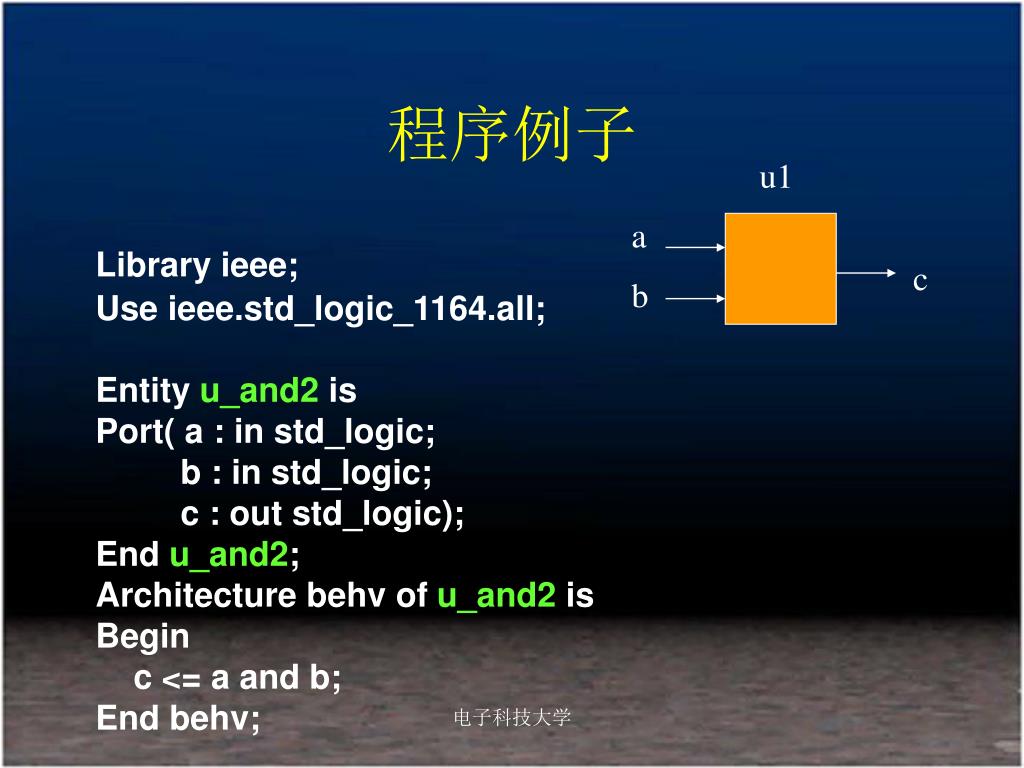

  8. 程序例子 u1 a Library ieee; Use ieee.std_logic_1164.all; Entity u_and2 is Port( a : in std_logic; b : in std_logic; c : out std_logic); End u_and2; Architecture behv of u_and2 is Begin c <= a and b; End behv; c b 声明元件的实体。 语法： Entity <实体名字> is …. End <实体名字>； 电子科技大学

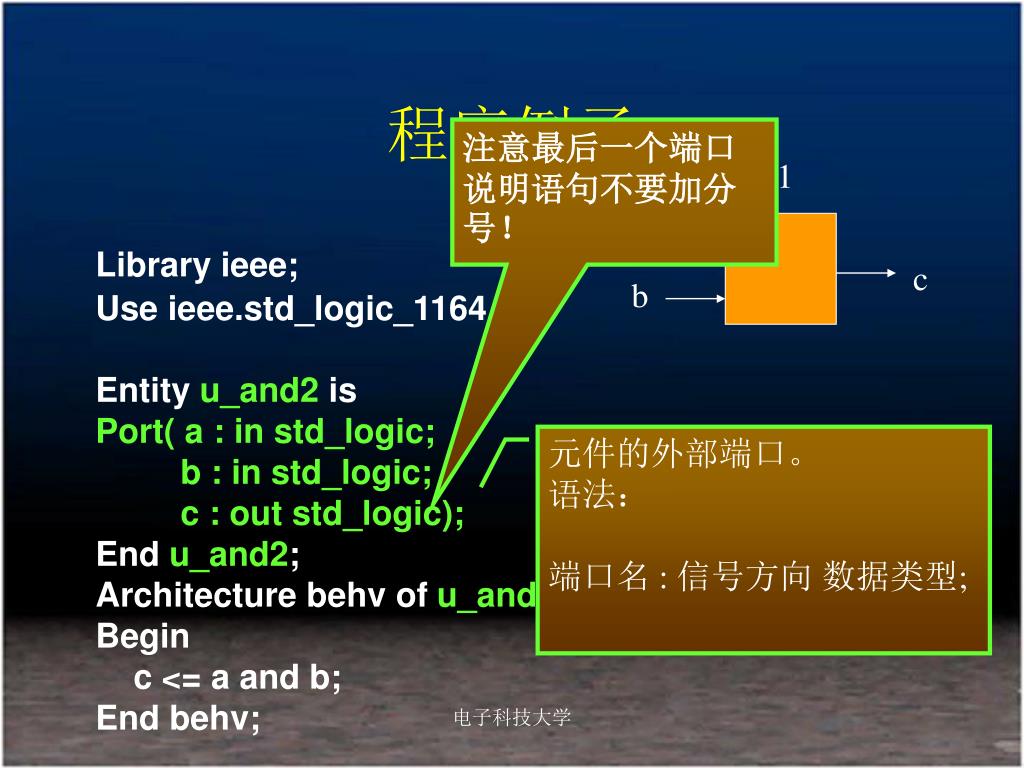

  9. 程序例子 注意最后一个端口说明语句不要加分号！ u1 a Library ieee; Use ieee.std_logic_1164.all; Entity u_and2 is Port( a : in std_logic; b : in std_logic; c : out std_logic); End u_and2; Architecture behv of u_and2 is Begin c <= a and b; End behv; c b 元件的外部端口。 语法： 端口名 : 信号方向 数据类型; 电子科技大学

  10. 程序例子 u1 a Library ieee; Use ieee.std_logic_1164.all; Entity u_and2 is Port( a : in std_logic; b : in std_logic; c : out std_logic); End u_and2; Architecture behv of u_and2 is Begin c <= a and b; End behv; 元件的结构体说明。 语法： Architecture <结构体名> of <实体名字> is Begin … End <结构体名>; c b 电子科技大学

  11. 程序例子 u1 a Library ieee; Use ieee.std_logic_1164.all; Entity u_and2 is Port( a : in std_logic; b : in std_logic; c : out std_logic); End u_and2; Architecture behv of u_and2 is Begin c <= a and b; End behv; c b 结构体描述。 绝大多数情况下由process构成； 一条“光秃”的信号赋值实际上就是一个process，其敏感信号为右边所有信号。 电子科技大学

  12. 程序例子 u1 a Library ieee; Use ieee.std_logic_1164.all; Entity u_and2 is Port( a : in std_logic; b : in std_logic; c : out std_logic); End u_and2; Architecture behv of u_and2 is Begin c <= a and b; End behv; c b 电子科技大学

  13. 关于信号方向 IN OUT BUFFER IN INOUT IN OUT 电子科技大学

  14. VHDL常用数据类型 • Std_logic, std_logic_vector; • Integer。 电子科技大学

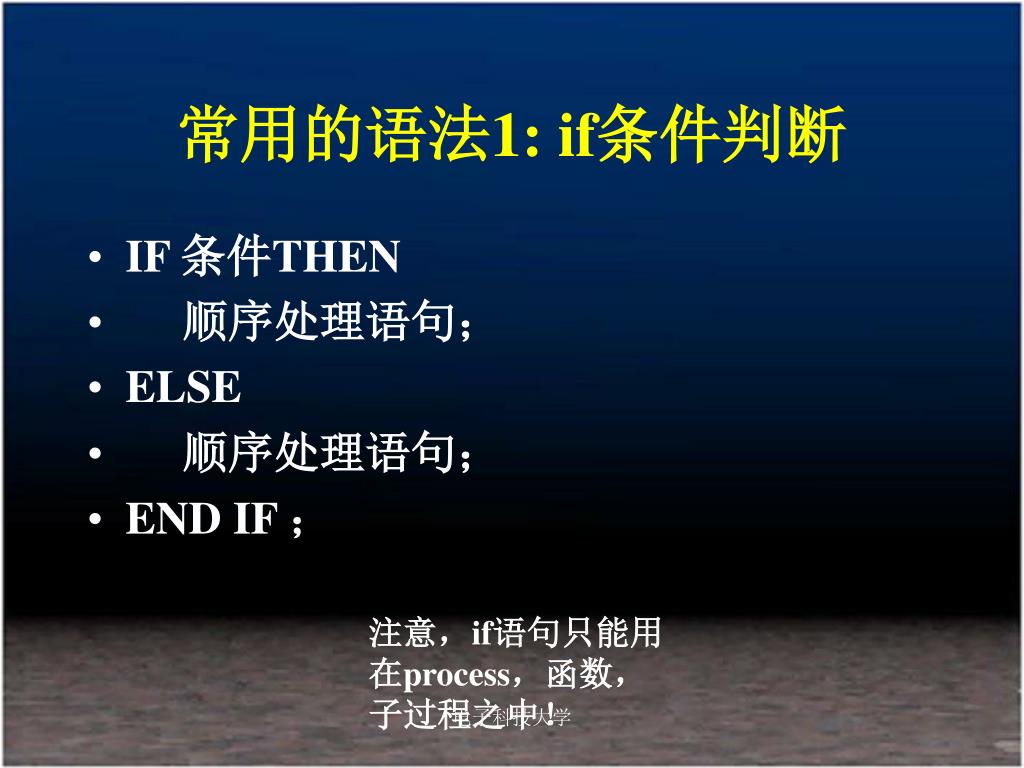

  15. 常用的语法1: if条件判断 • IF 条件THEN • 顺序处理语句； • ELSE • 顺序处理语句； • END IF ； 注意，if语句只能用在process，函数，子过程之中！ 电子科技大学

  16. If的例子 • Process( a ) • Begin • if( a = ‘1’ ) then • b <= ‘0’; • else • b <= ‘1’; • end if; • End process; 电子科技大学

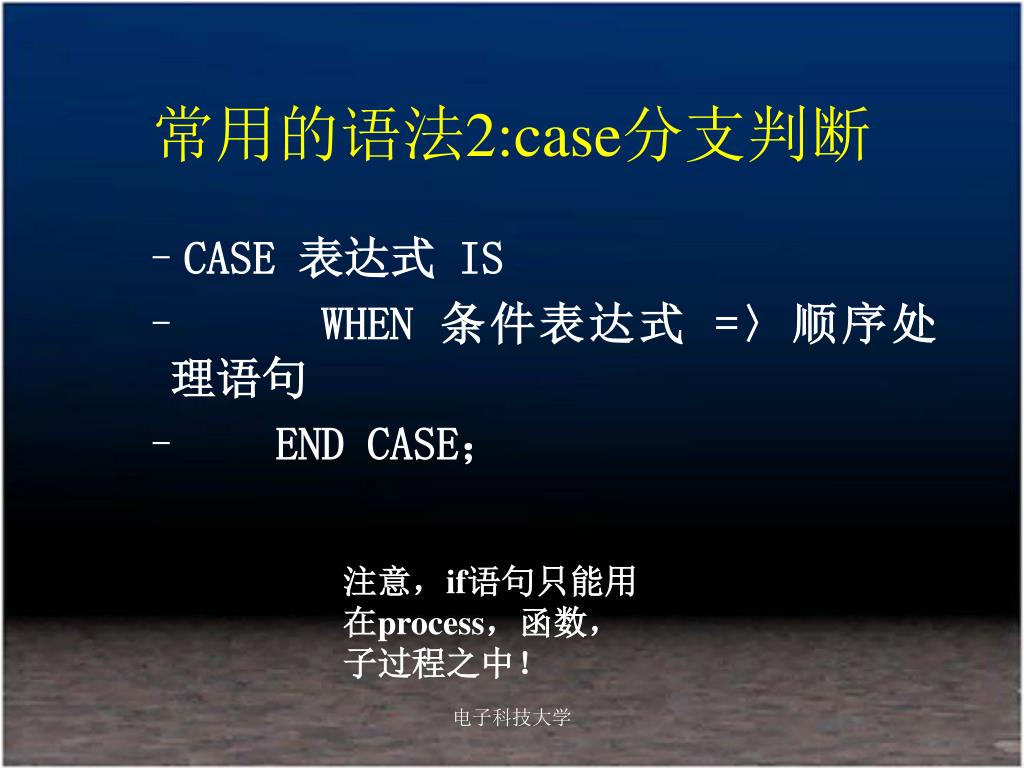

  17. 常用的语法2:case分支判断 • CASE 表达式 IS • WHEN 条件表达式 =〉顺序处理语句 • END CASE； 注意，if语句只能用在process，函数，子过程之中！ 电子科技大学

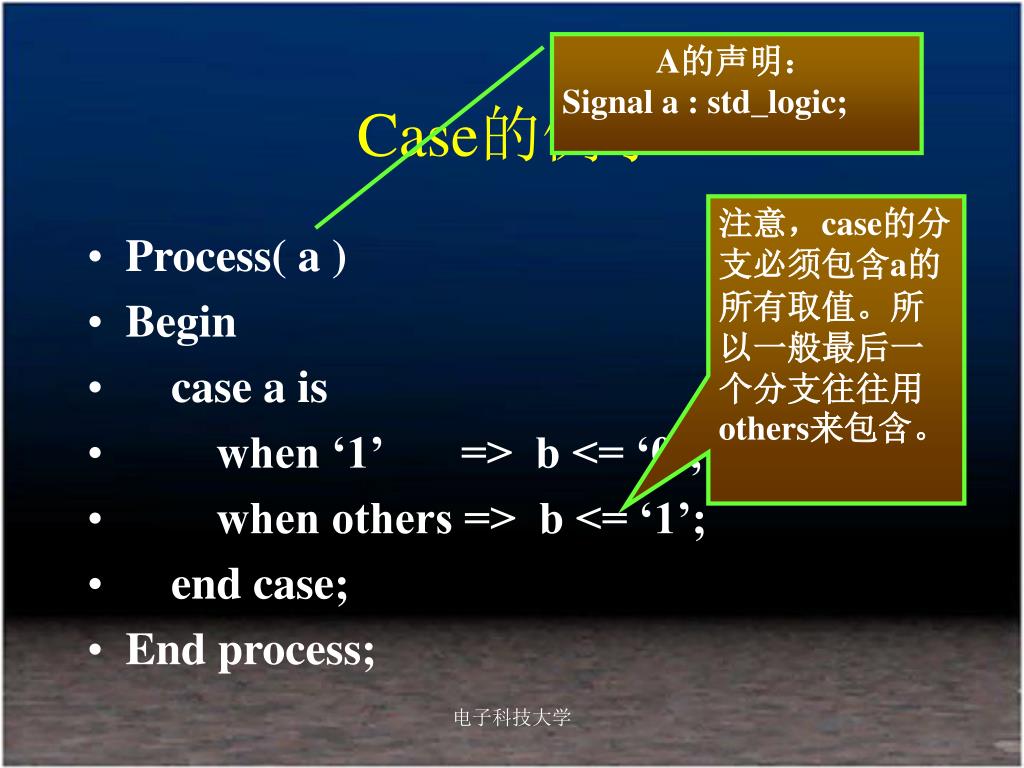

  18. A的声明： Signal a : std_logic; Case的例子 注意，case的分支必须包含a的所有取值。所以一般最后一个分支往往用others来包含。 • Process( a ) • Begin • case a is • when ‘1’ => b <= ‘0’; • when others => b <= ‘1’; • end case; • End process; 电子科技大学

  19. CASE语句和IF语句的比较 • CASE语句和IF语句都可以完成多选择控制，但是在功能上还是有所区别的。 • 1、在IF语句中，多条件是有优先级区别的。总是先处理最起始的条件，如果不满足再依次处理后面的条件；在CASE语句里所有条件是并行处理的，不存在优先级关系。 • 2、CASE语句应将表达式的所有可能值全部列出来，否则在语法认为是错的。CASE语句中的WHEN OTHERS，即可以使它包含表达式的所有缺省值。 电子科技大学

  20. 由于CASE语句和IF的特点，它们在某些场合下是可以互换的，例如3－8译码器的例子。但是对于下面这个例子就不能使用CASE语句。由于CASE语句和IF的特点，它们在某些场合下是可以互换的，例如3－8译码器的例子。但是对于下面这个例子就不能使用CASE语句。 • 例： 电子科技大学

  21. 上表是一个优先级编码器的真值表，4个输入之间优先级的大小关系是b0>b1>b2>b3，即当b0、b1同为0时，输出编码为00。换言之，当b0＝0时，其余3个输入任意值该编码器的输出均为”00“。因为CASE语句没有对输入为任意的表示法，故不能使用下面的语句：上表是一个优先级编码器的真值表，4个输入之间优先级的大小关系是b0>b1>b2>b3，即当b0、b1同为0时，输出编码为00。换言之，当b0＝0时，其余3个输入任意值该编码器的输出均为”00“。因为CASE语句没有对输入为任意的表示法，故不能使用下面的语句： • 即：WHEN “XX01“=>y<=“01”是错误的。 • 所以要正确描述输入之间的这种优先级关系就应选用IF语句。程序如下： • LIBRARY IEEE; • USE IEEE.STD_LOGIC_1164.ALL; 电子科技大学

  22. ENTITY encoder IS PORT (input:IN STD_LOGIC_VECTOR(3 DOWNTO 0); y :OUT STD_LOGIC_VECTOR(1 DOWNTO 0);) END encoder; • ARCHITECTURE rtl OF encoder IS BEGIN PROCESS (input) BEGIN • IF (input(0)=‘0’) then y<=“00”:; ELSIF (input(1)=‘0’) then y<=“01”; ELSIF (input(2)=‘0’) then y<=“10”; ELSE y<=“11”; END IF; • END PROCESS; END rtl; 电子科技大学

  23. 在IF语句中首先判断的是input(0),其次是input(1)……这正好体现了input(0)的优先级最高，只要input(0)＝‘0’就优先对它编码。在IF语句中首先判断的是input(0),其次是input(1)……这正好体现了input(0)的优先级最高，只要input(0)＝‘0’就优先对它编码。 电子科技大学

  24. 常用语法3：时钟沿判断 • 上升沿：If( clk’event and clk = ‘1’ ) then… • 或者 if( rising_edge( clk ) ) then … • 下降沿：if( clk’event and clk = ‘0’ ) then… • 或者 if( falling_edge( clk ) ) then … 电子科技大学

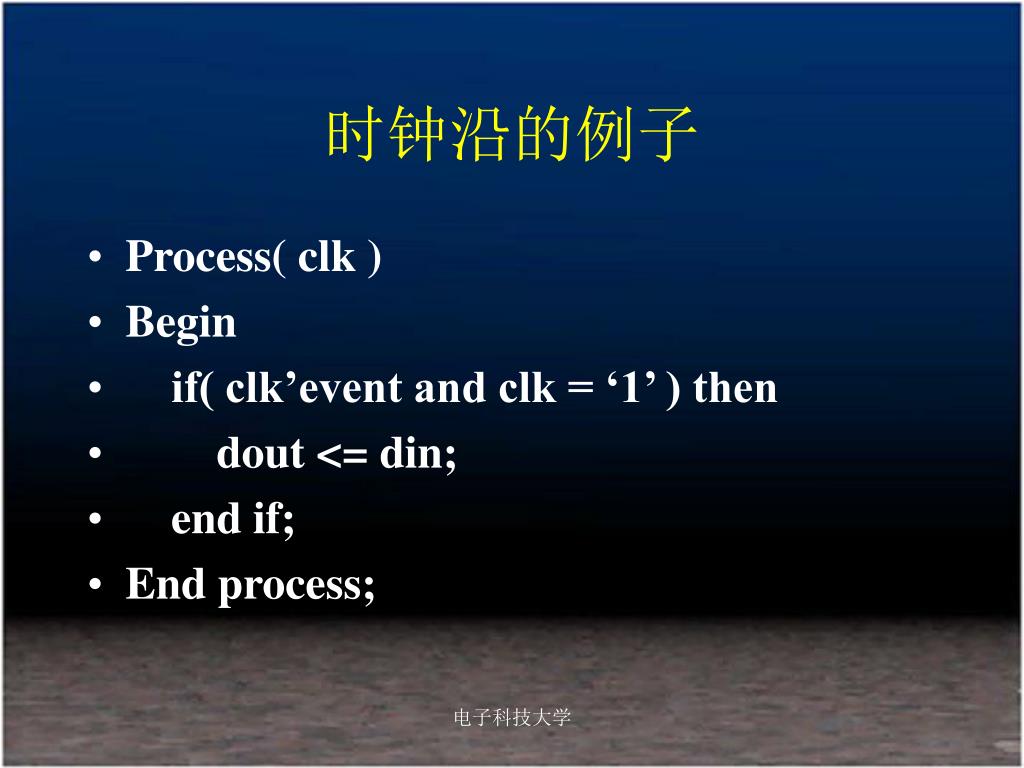

  25. 时钟沿的例子 • Process( clk ) • Begin • if( clk’event and clk = ‘1’ ) then • dout <= din; • end if; • End process; 电子科技大学

  26. 常用语法4：port map • 语法： InstanceName: componentName port map ( 端口影射表 )； • 例子(位置影射法)： u1:u_and2 port map ( din1, din2, dout); 电子科技大学

  27. 或者(名称影射法) • U1: u_and2 port map • ( a => din1, b=> din2, c=> dout ); din1 a dout c din2 b 电子科技大学

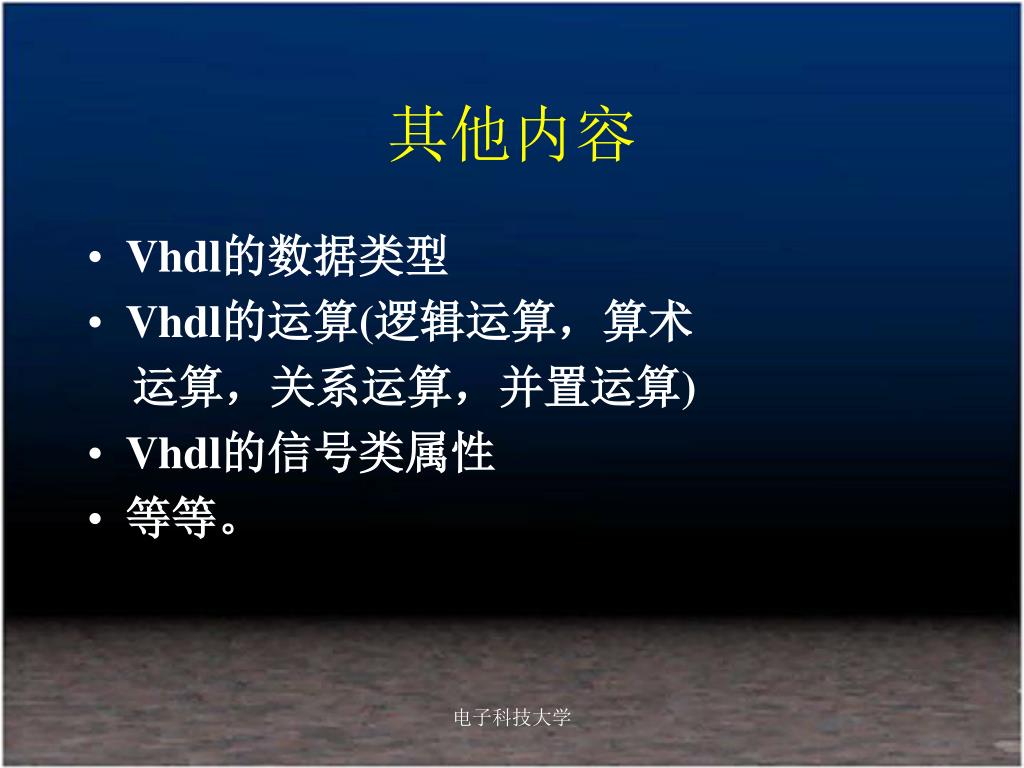

  28. 其他内容 • Vhdl的数据类型 • Vhdl的运算(逻辑运算，算术 运算，关系运算，并置运算) • Vhdl的信号类属性 • 等等。 电子科技大学

  29. 基础电路设计 • 描述风格； • 基础组合电路设计； 二选一电路，三八译码器，缓冲器，加法器。 • 基础时序电路设计： • 寄存器 • 计数器 电子科技大学

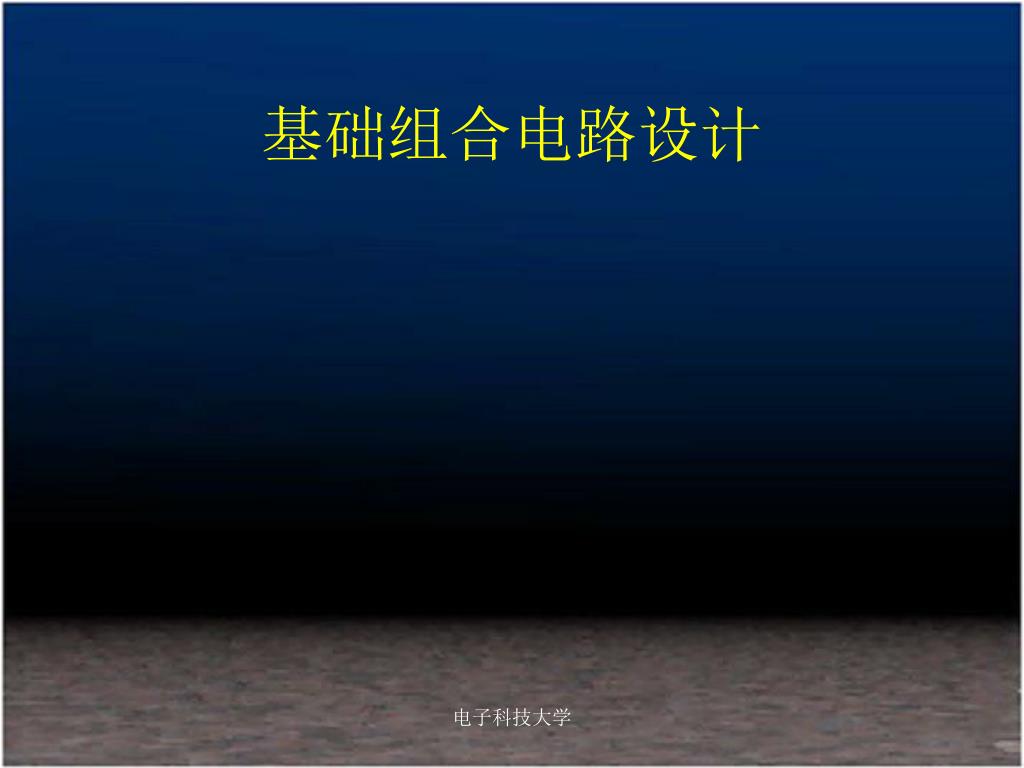

  30. 基础组合电路设计 电子科技大学

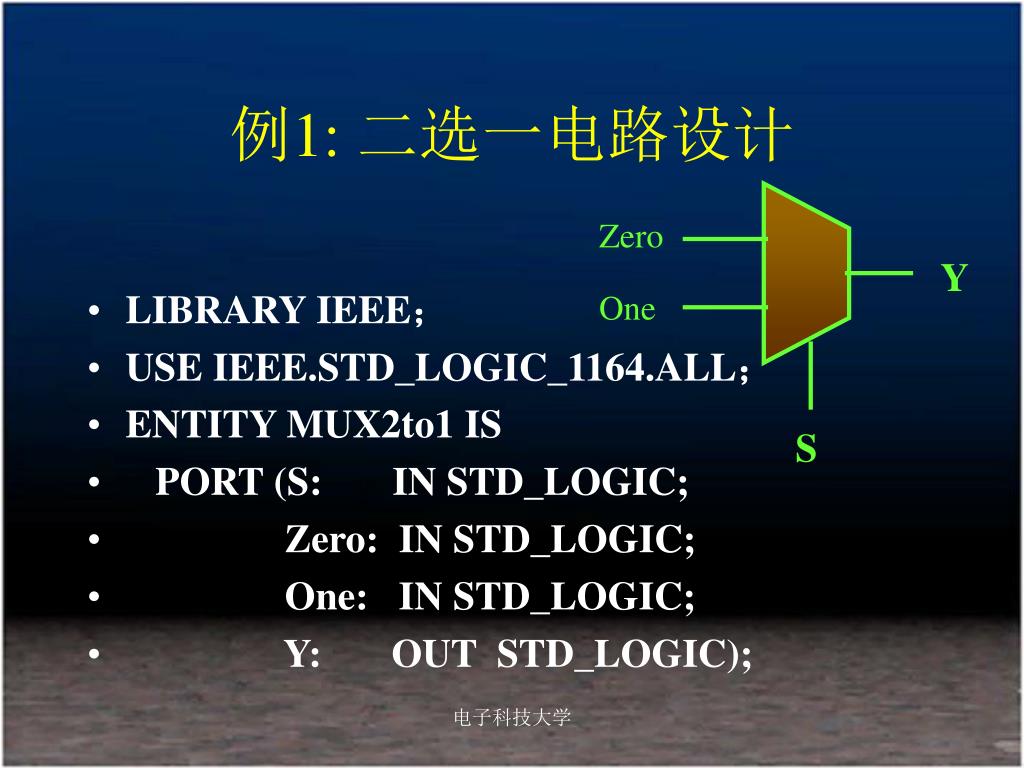

  31. Zero Y One S 例1: 二选一电路设计 • LIBRARY IEEE； • USE IEEE.STD_LOGIC_1164.ALL； • ENTITY MUX2to1 IS • PORT (S: IN STD_LOGIC; • Zero: IN STD_LOGIC; • One: IN STD_LOGIC; • Y: OUT STD_LOGIC); 电子科技大学

  32. Zero Y One S • ARCHITECTURE behavior OF MUX2to1 IS • Begin • Process(S, Zero, One ) • Begin • …… -- 下一页讲述 • End process • END behavior; 电子科技大学

  33. Zero Y One S 方法1：直接逻辑运算 • Process( S, Zero, One ) • Begin • Y <= (not S and Zero ) or ( S and One ); • End process; 电子科技大学

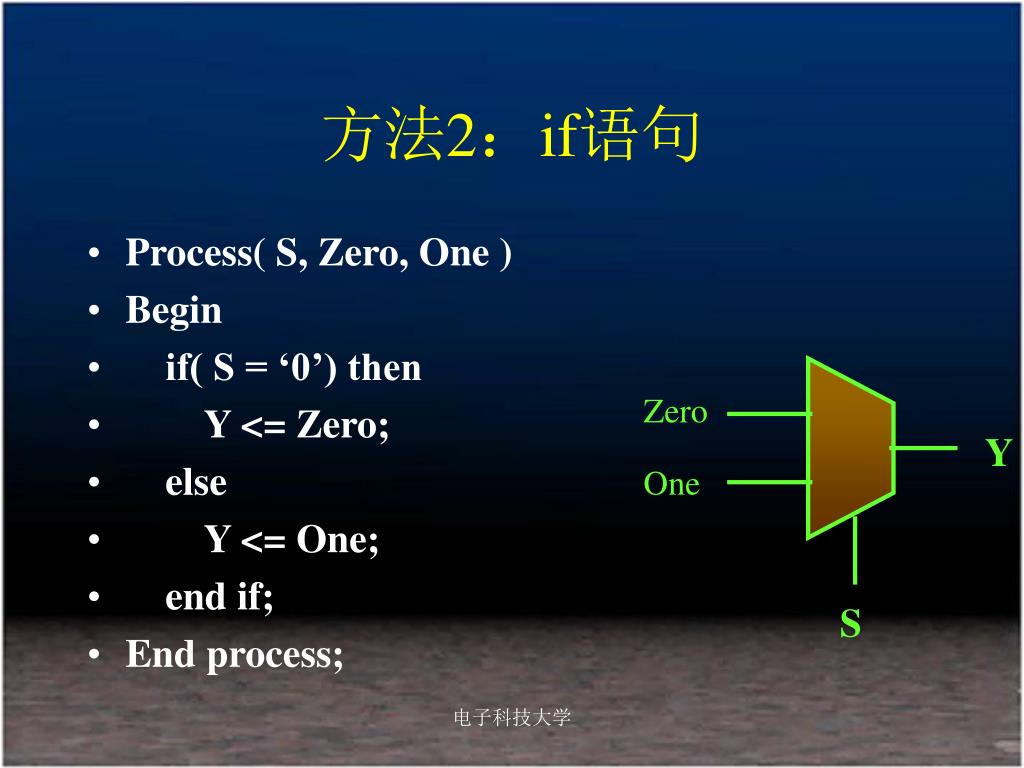

  34. Zero Y One S 方法2：if语句 • Process( S, Zero, One ) • Begin • if( S = ‘0’) then • Y <= Zero; • else • Y <= One; • end if; • End process; 电子科技大学

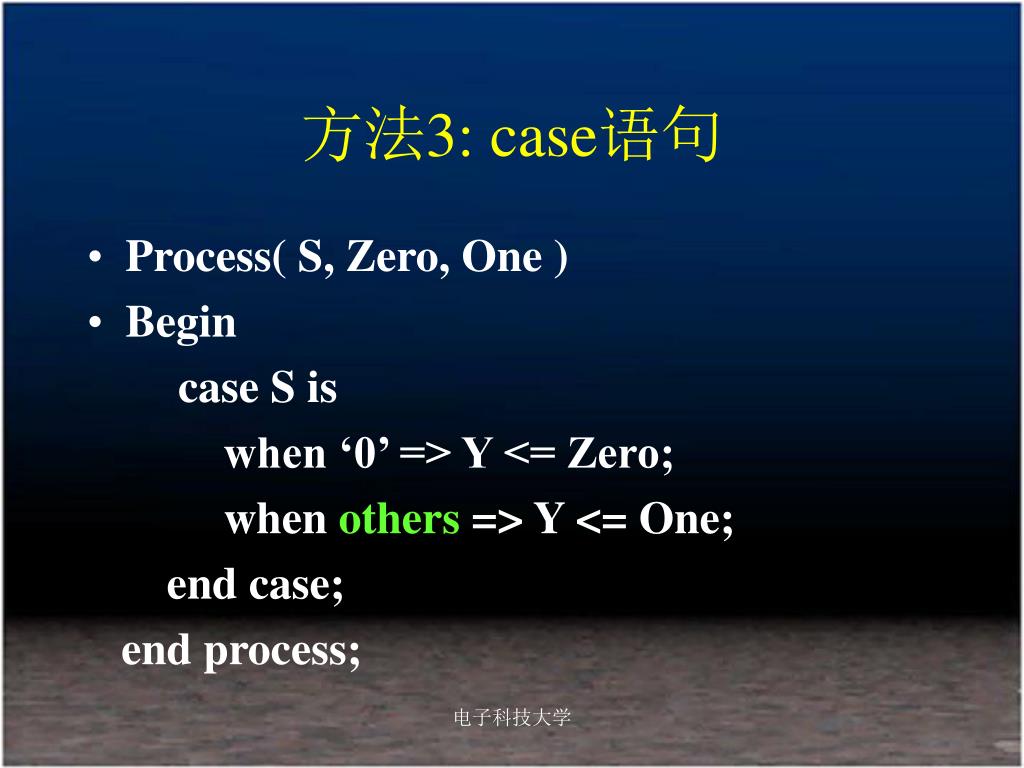

  35. 方法3: case语句 • Process( S, Zero, One ) • Begin case S is when ‘0’ => Y <= Zero; when others => Y <= One; end case; end process; 电子科技大学

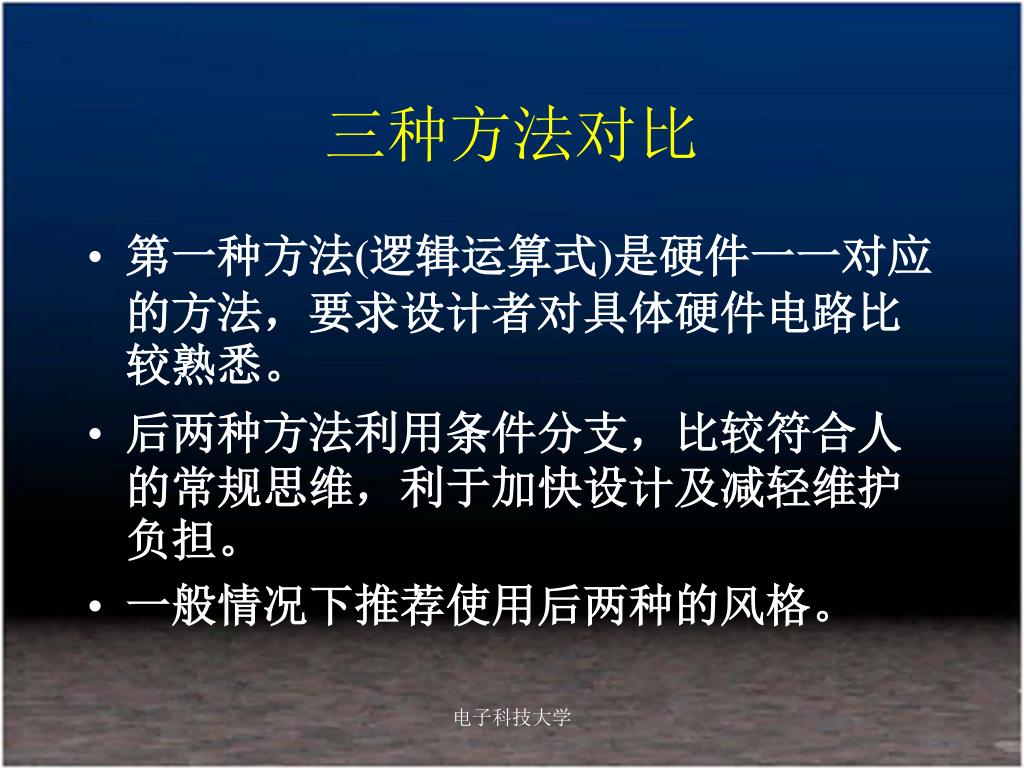

  36. 三种方法对比 • 第一种方法(逻辑运算式)是硬件一一对应的方法，要求设计者对具体硬件电路比较熟悉。 • 后两种方法利用条件分支，比较符合人的常规思维，利于加快设计及减轻维护负担。 • 一般情况下推荐使用后两种的风格。 电子科技大学

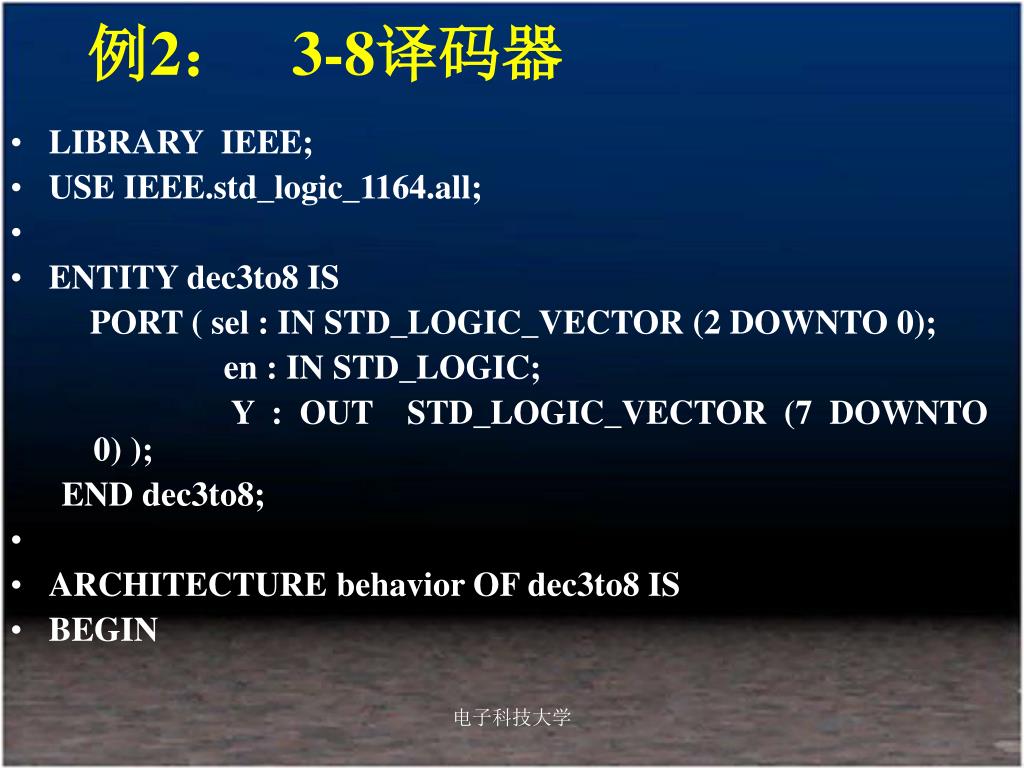

  37. 例2： 3-8译码器 • LIBRARY IEEE; • USE IEEE.std_logic_1164.all; • ENTITY dec3to8 IS PORT ( sel : IN STD_LOGIC_VECTOR (2 DOWNTO 0); en : IN STD_LOGIC; Y : OUT STD_LOGIC_VECTOR (7 DOWNTO 0) ); END dec3to8; • ARCHITECTURE behavior OF dec3to8 IS • BEGIN 电子科技大学

  38. PROCESS(sel,en) • BEGIN IF (en='1') THEN CASE sel IS WHEN "000" => Y <= “11111110”; WHEN "001" => Y <= ‘11111101”; WHEN "010" => Y <= “11111011”; WHEN "011" => Y <= “11110111”; WHEN "100" => Y <= “11101111”; WHEN "101" => Y <= “11011111”; WHEN "110" => Y <= “10111111”; WHEN others => Y <= “01111111”; END CASE; ELSE Y <= “11111111”; END IF; • END PROCESS; • END behavior; 注意不要漏掉此句 电子科技大学

  39. 例3三态门 三态门电路 电子科技大学

  40. LIBRARY IEEE； USE IEEE.STD_LOGIC_1164.ALL； • ENTITY rei_gate IS PORT （din，en：IN STD_LOGIC； dout：OUT STD_LOGIC）； END tri_gate； • ARCHITECTURE tri_gate OF tri_gate IS BEGIN tri_gate1：PROCESS（din，en） BEGIN • IF （en = ’1’） THEN dout <= din； ELSE dout <= ’Z’； END IF; • END PROCESS； • END tri_gate； 电子科技大学

  41. 例4：四位全加器设计 4 dina 4 4 dout dinb cout cin Dina和dinb为两路4 bit的输入，cin为进位输入； Dout为4bit的输出，cout为进位输出。 电子科技大学

  42. 则描述为： • Architecture behav of u_FullAdder is • Signal atemp, btemp, tempout : std_logic_vector( 4 downto 0); • Begin • Process( cin, dina, dinb, atemp, btemp, tempout ) …. • End behav; 电子科技大学

  43. Process( cin, dina, dinb, atemp, btemp, tempout) • Begin • atemp <= ‘0’ & dina; • btemp <= ‘0’ & dinb; • tempout <= cin + atemp + btemp; • dout <= tempout( 3 downto 0 ); • cout <= tempout(4); • End process; 电子科技大学

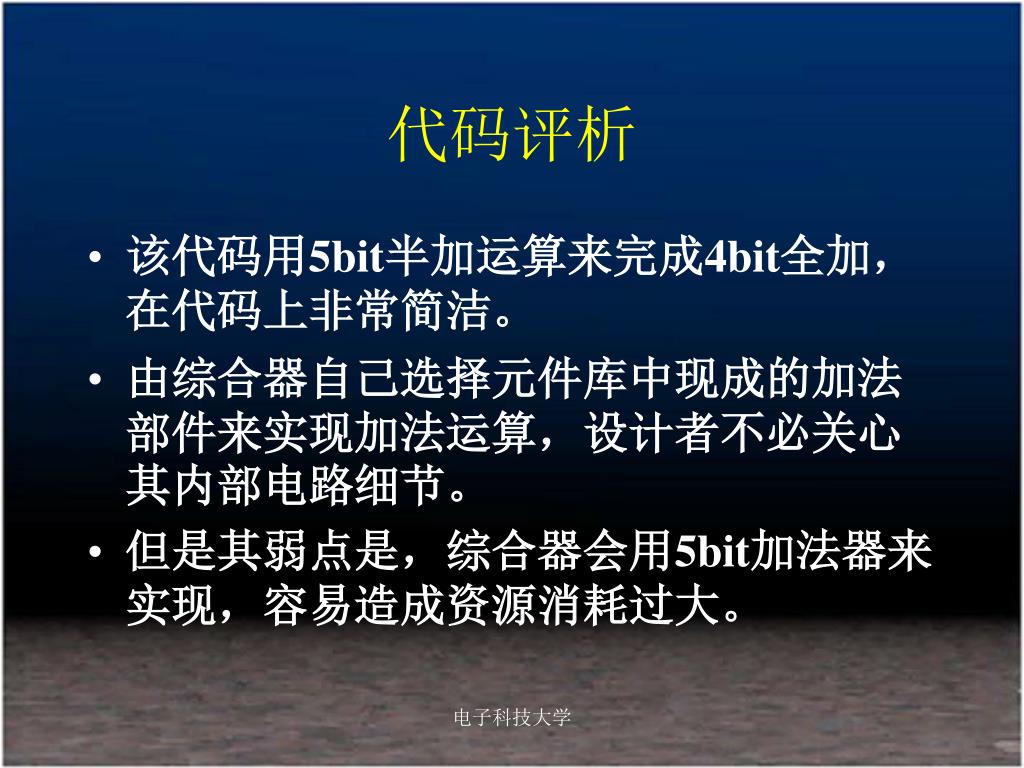

  44. 代码评析 • 该代码用5bit半加运算来完成4bit全加，在代码上非常简洁。 • 由综合器自己选择元件库中现成的加法部件来实现加法运算，设计者不必关心其内部电路细节。 • 但是其弱点是，综合器会用5bit加法器来实现，容易造成资源消耗过大。 电子科技大学

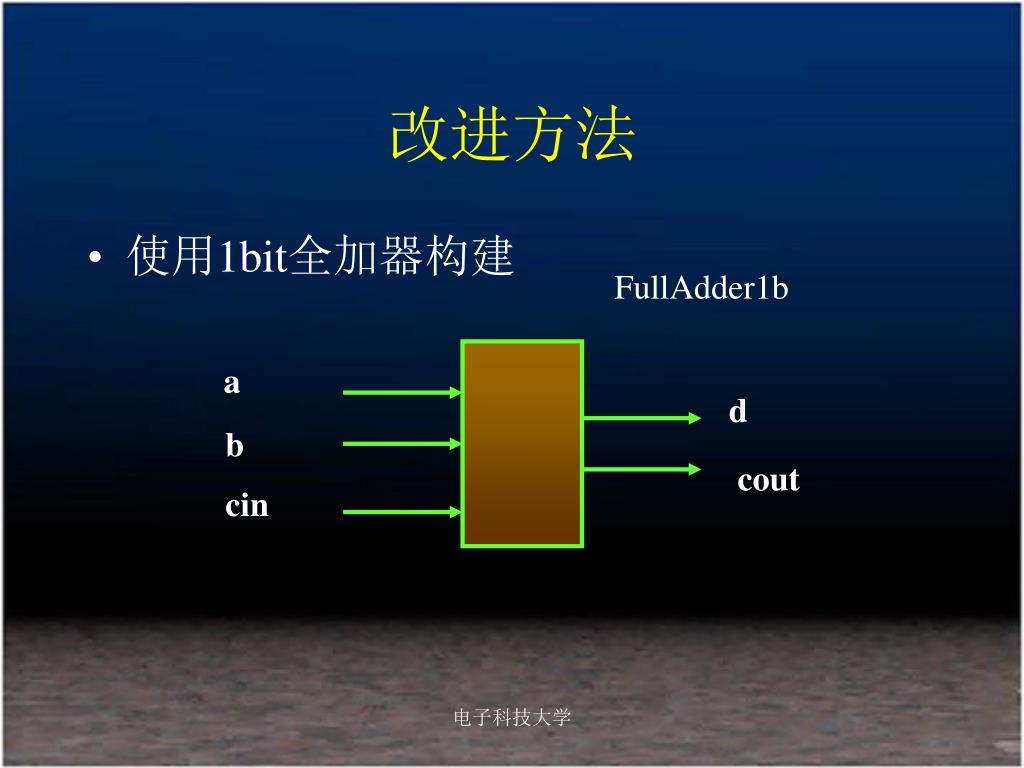

  45. a d b cout cin 改进方法 • 使用1bit全加器构建 FullAdder1b 电子科技大学

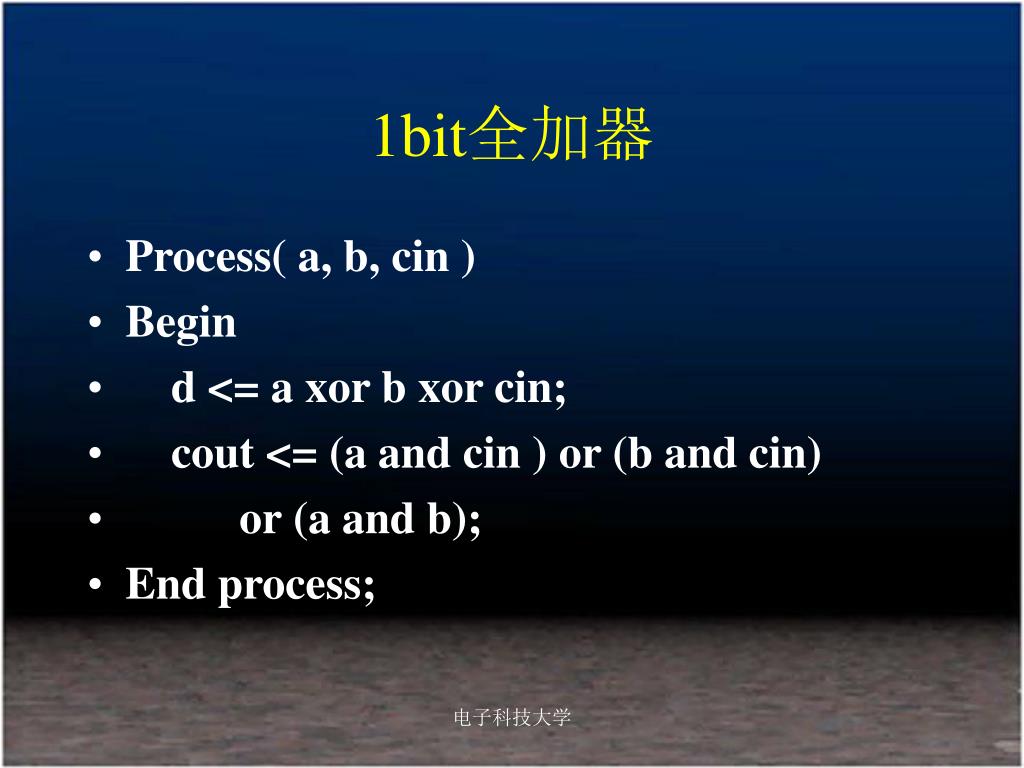

  46. 1bit全加器 • Process( a, b, cin ) • Begin • d <= a xor b xor cin; • cout <= (a and cin ) or (b and cin) • or (a and b); • End process; 电子科技大学

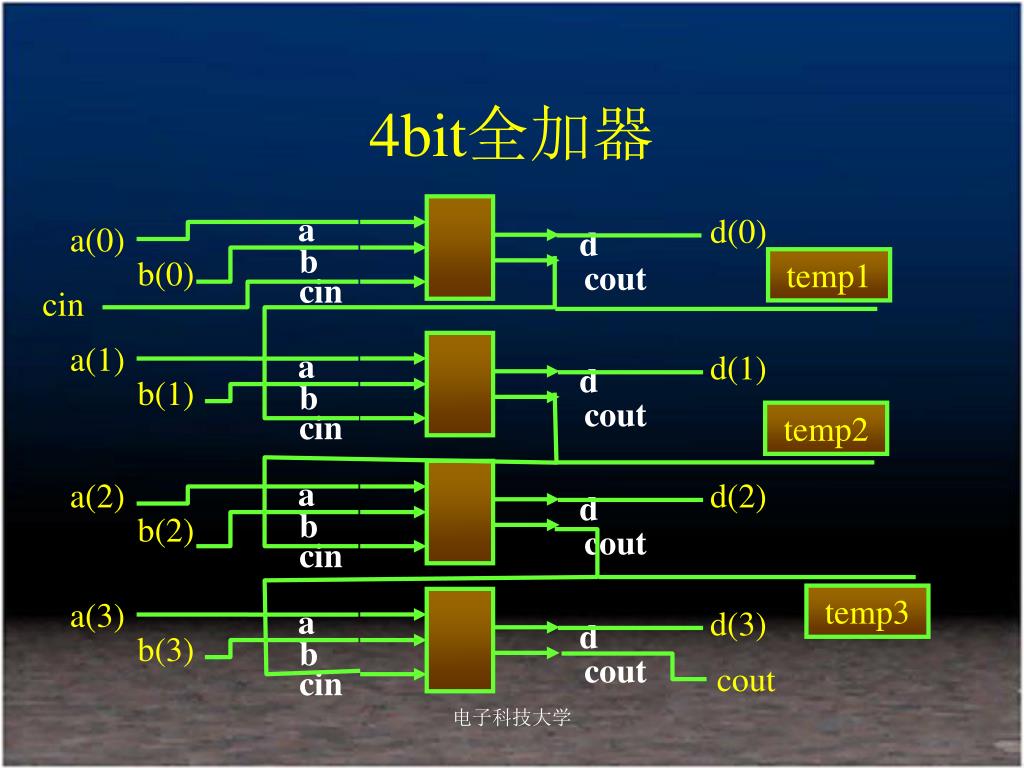

  47. d(0) a(0) b(0) temp1 cin a(1) d(1) a a a a b(1) d d d d temp2 b b b b cout cout cout cout a(2) d(2) cin cin cin cin b(2) temp3 a(3) d(3) b(3) cout 4bit全加器 电子科技大学

  48. Port( a : in std_logic_vector( 3 downto 0 ); b : in std_logic_vector( 3 downto 0 ); cin : in std_logic; d : out std_logic_vector( 3 downto 0 ); cout : out std_logic; ); 代码实现 • 总框架： • Entity FullAdder4b is • …. • End FullAdder4b; • Architecture struct of FullAdder4b is] • Signal temp1, temp2,temp3: std_logic_vector( 3 downto 0 ); • Begin • -- 此处代码下一页说明. • End struct; 电子科技大学

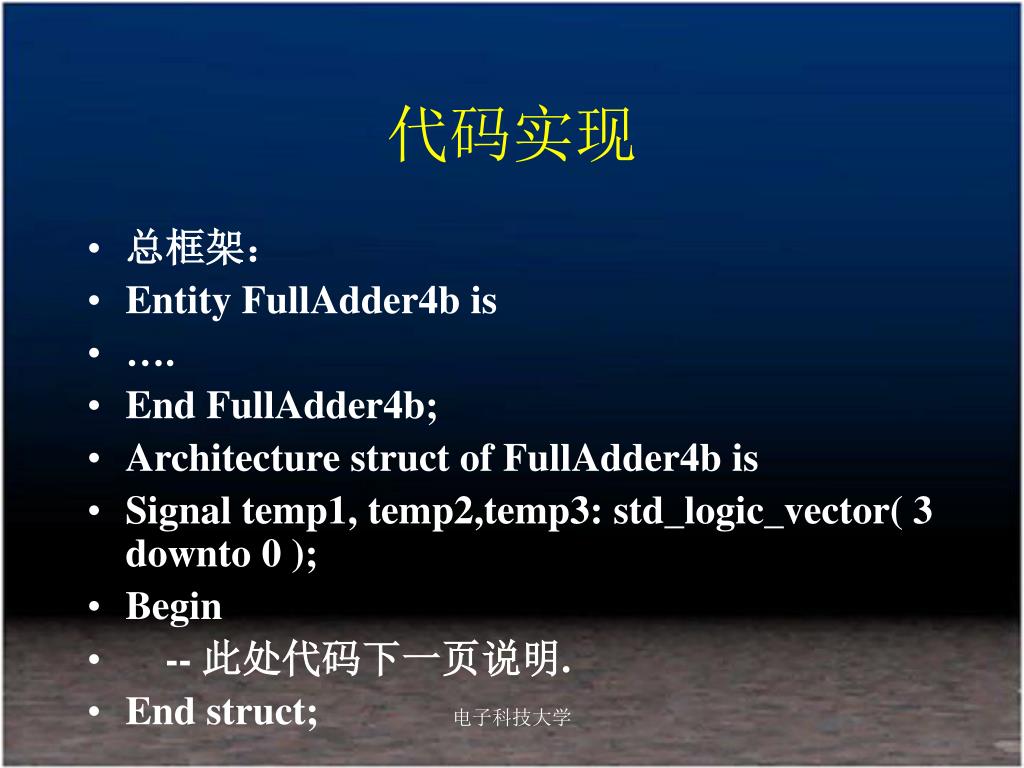

  49. 代码实现 • 总框架： • Entity FullAdder4b is • …. • End FullAdder4b; • Architecture struct of FullAdder4b is • Signal temp1, temp2,temp3: std_logic_vector( 3 downto 0 ); • Begin • -- 此处代码下一页说明. • End struct; 电子科技大学

  50. U0 : FullAdder1b port map( • a(0), b(0), cin, d(0), temp1 ); • U1 : FullAdder1b port map( • a(1), b(1), temp1, d(0), temp2 ); • U2 : FullAdder1b port map( • a(2), b(2), temp2, d(0), temp3 ); • U3 : FullAdder1b port map( • a(3), b(3), temp3, d(0), cout ); 电子科技大学
