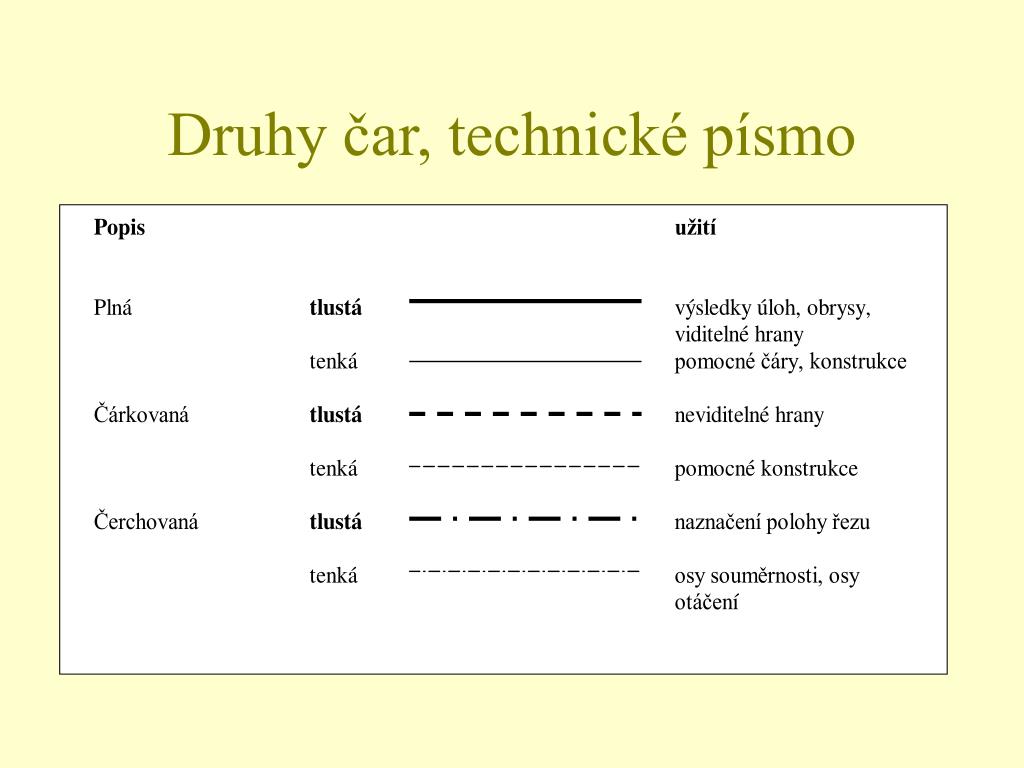

Základy rýsování. Soňa Korandová M-Tv, 3. Ročník. K popisu obvykle používáme normalizované písmo s výškou velkých písmen 5 mm. Druhy čar, technické písmo. Základní pravidla rýsování. Pomůcky udržujeme čisté a nepoškozené. Rýsujte pouze tužkou nebo tuší
E N D
Základy rýsování Soňa Korandová M-Tv, 3. Ročník

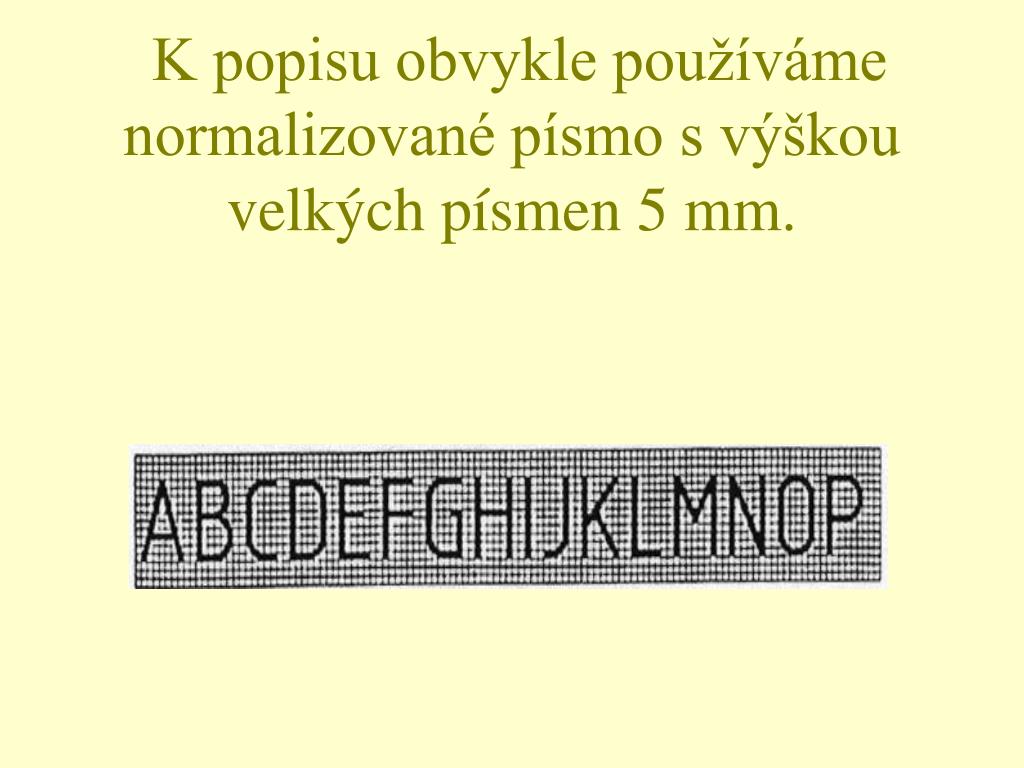

K popisu obvykle používáme normalizované písmo s výškou velkých písmen 5 mm.

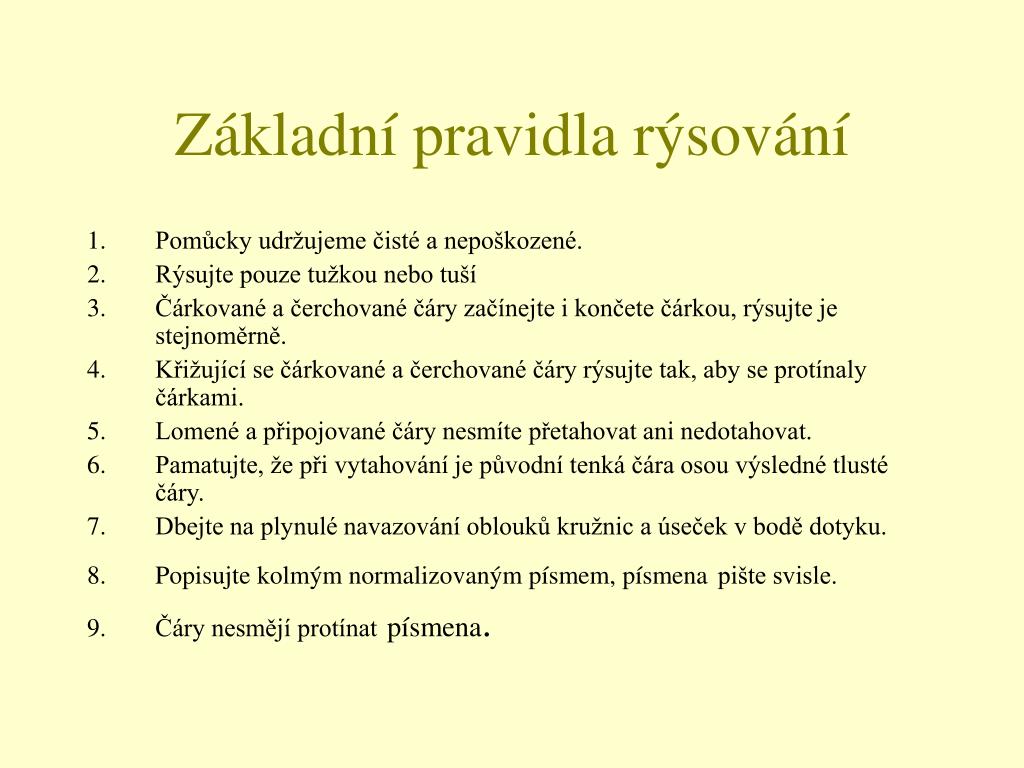

Základní pravidla rýsování • Pomůcky udržujeme čisté a nepoškozené. • Rýsujte pouze tužkou nebo tuší • Čárkované a čerchované čáry začínejte i končete čárkou, rýsujte je stejnoměrně. • Křižující se čárkované a čerchované čáry rýsujte tak, aby se protínaly čárkami. • Lomené a připojované čáry nesmíte přetahovat ani nedotahovat. • Pamatujte, že při vytahování je původní tenká čára osou výsledné tlusté čáry. • Dbejte na plynulé navazování oblouků kružnic a úseček v bodě dotyku. • Popisujte kolmým normalizovaným písmem, písmenapište svisle. • Čáry nesmějí protínatpísmena.

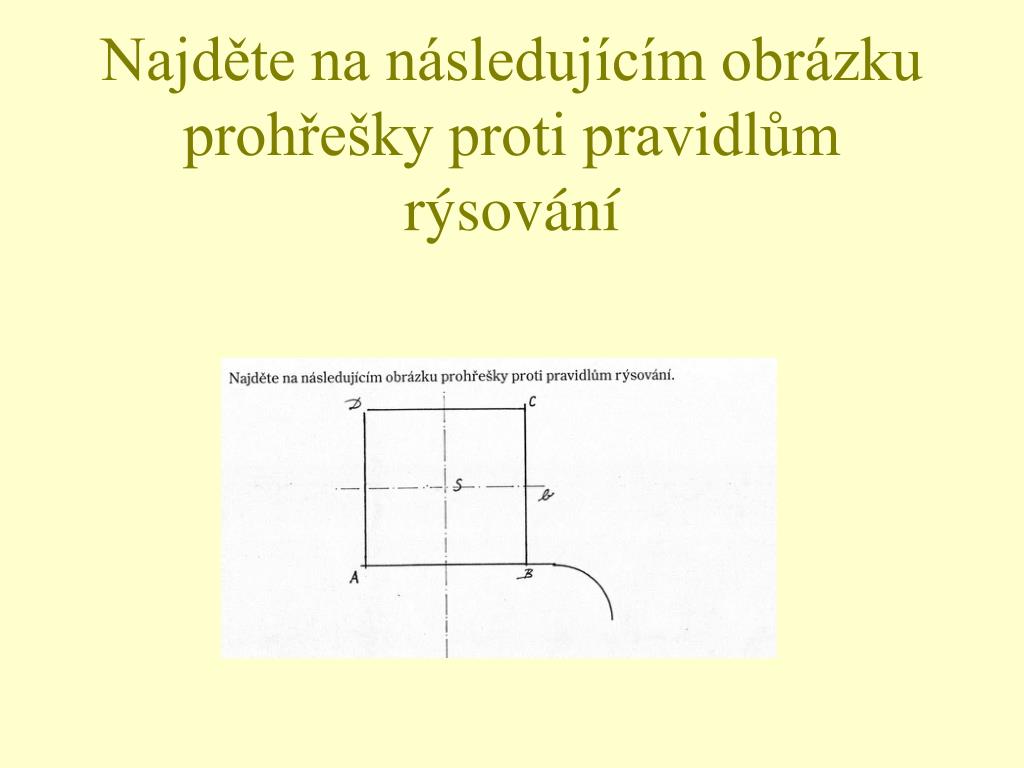

Najděte na následujícím obrázku prohřešky proti pravidlům rýsování

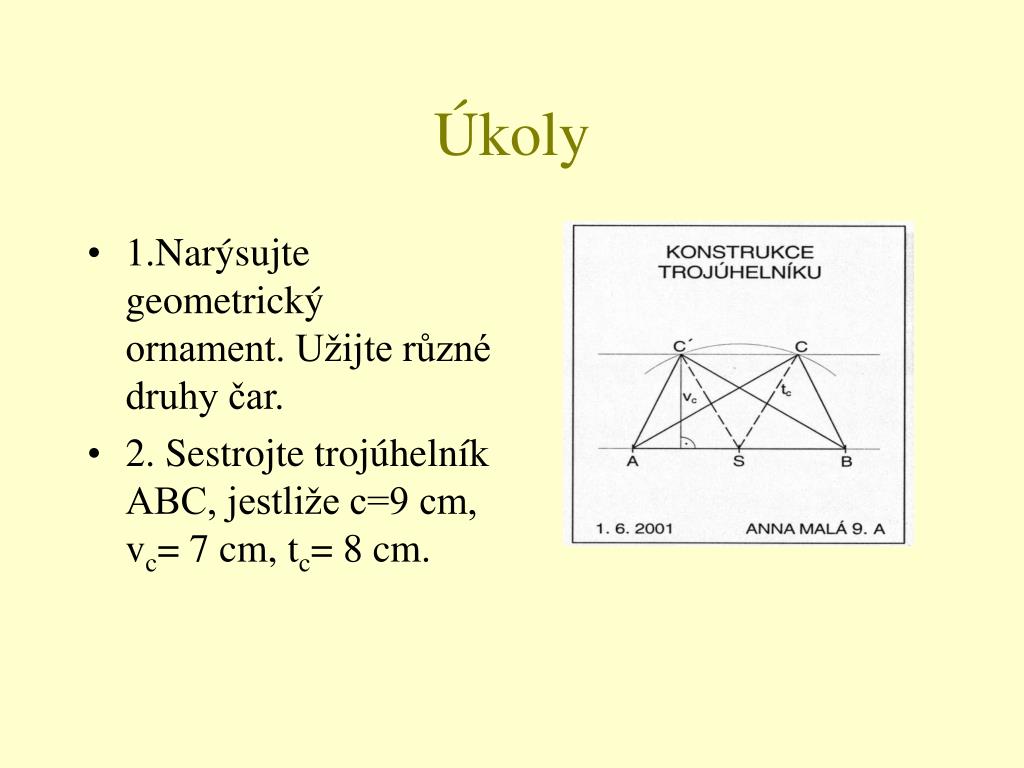

1.Narýsujte geometrický ornament. Užijte různé druhy čar. 2. Sestrojte trojúhelník ABC, jestliže c=9 cm, vc= 7 cm, tc= 8 cm. Úkoly

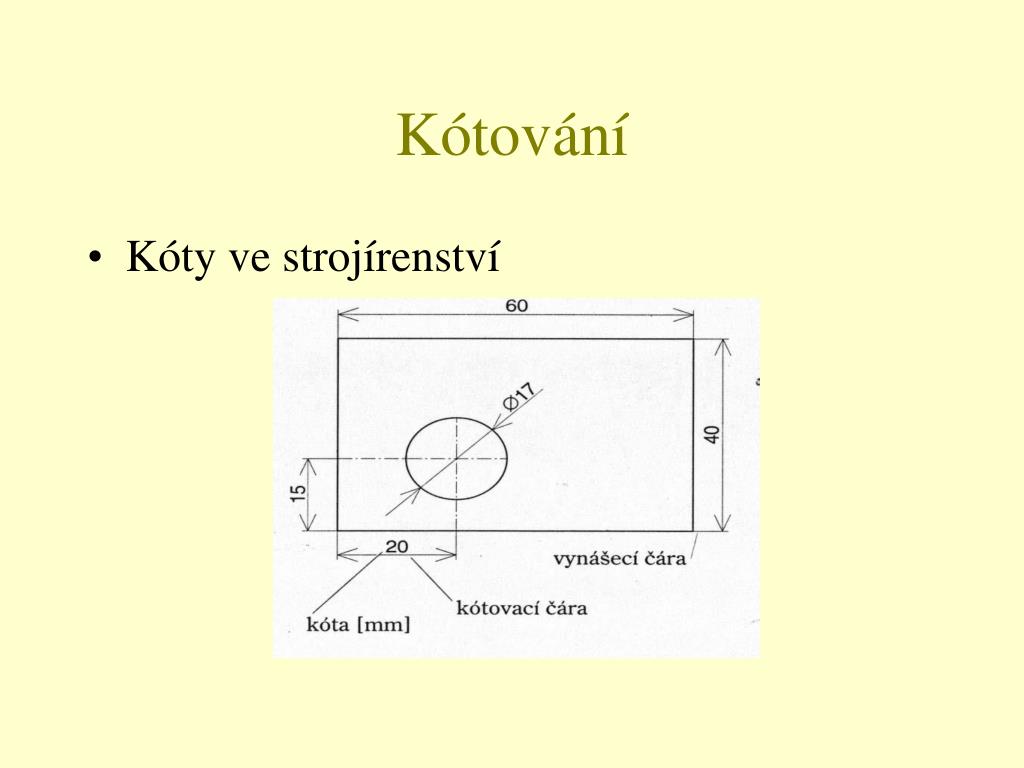

Kótování • Kóty ve strojírenství

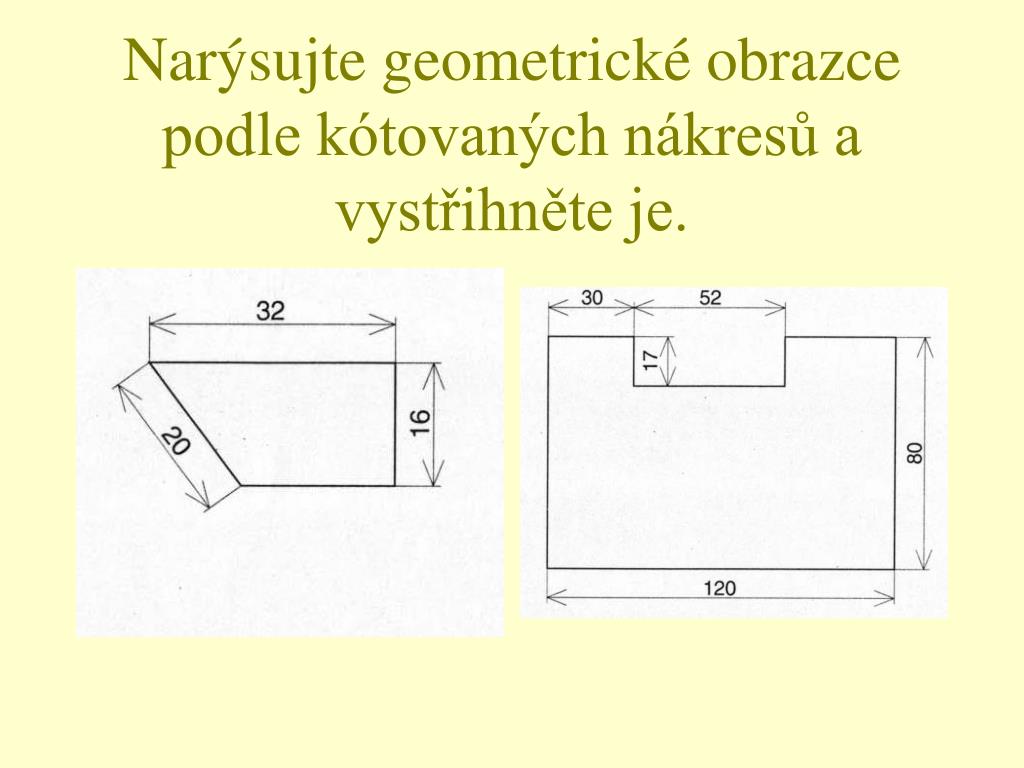

Narýsujte geometrické obrazce podle kótovaných nákresů a vystřihněte je.

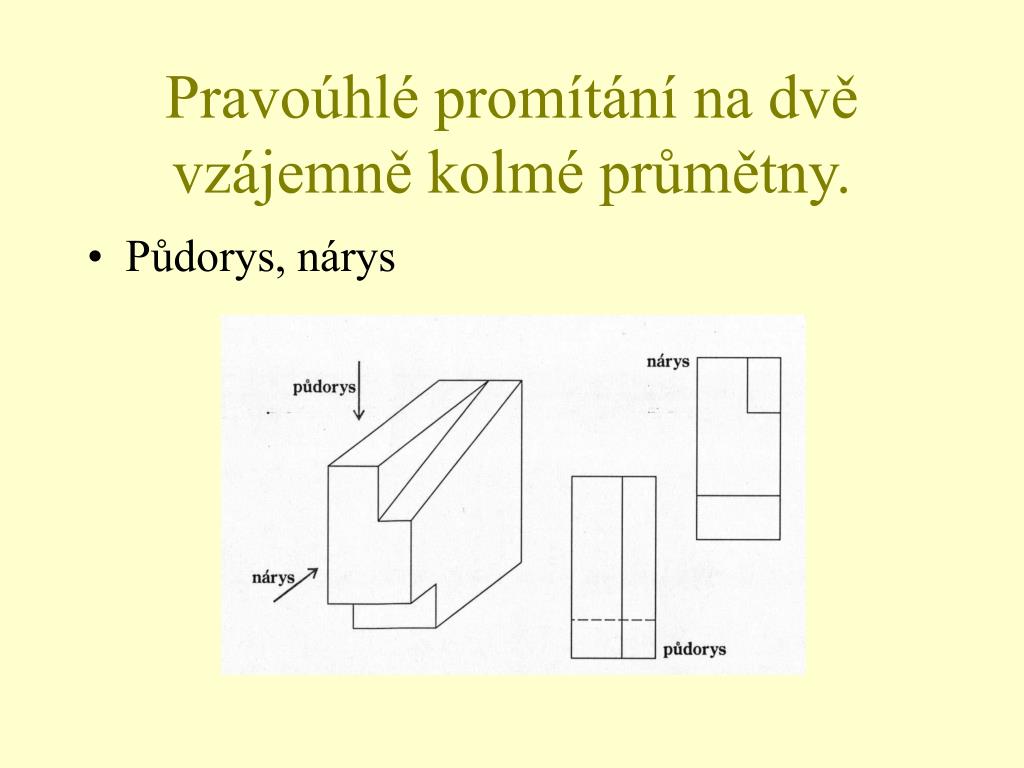

Pravoúhlé promítání na dvě vzájemně kolmé průmětny. • Půdorys, nárys

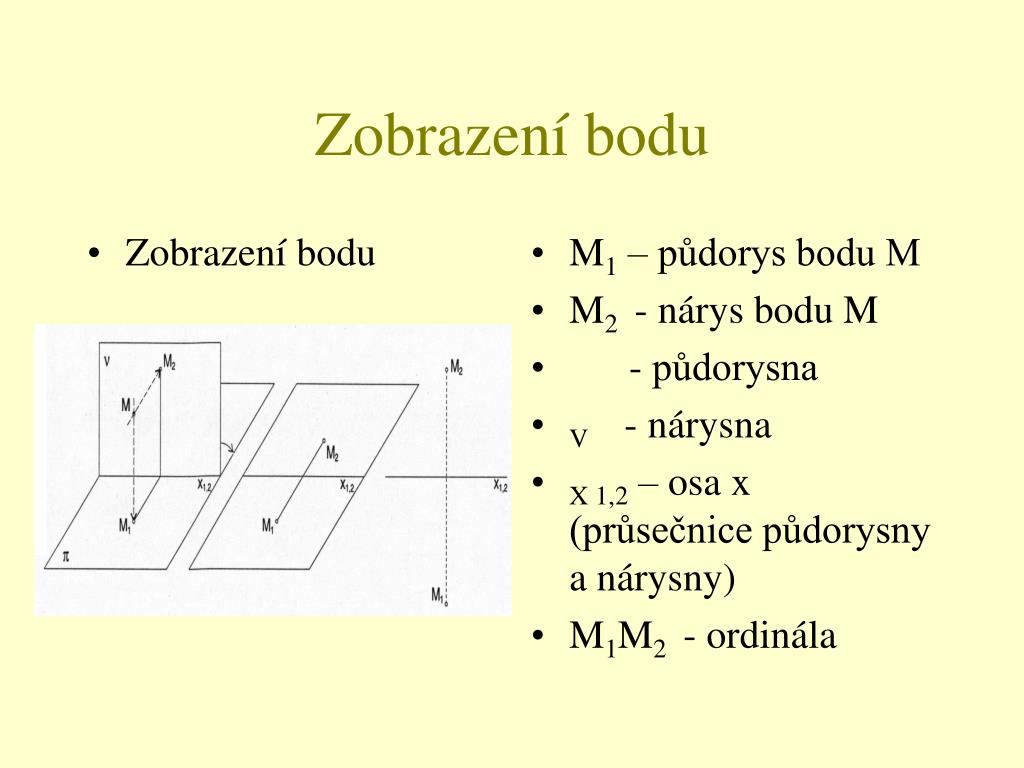

Zobrazení bodu M1 – půdorys bodu M M2 - nárys bodu M - půdorysna V - nárysna X 1,2 – osa x (průsečnice půdorysny a nárysny) M1M2 - ordinála Zobrazení bodu
