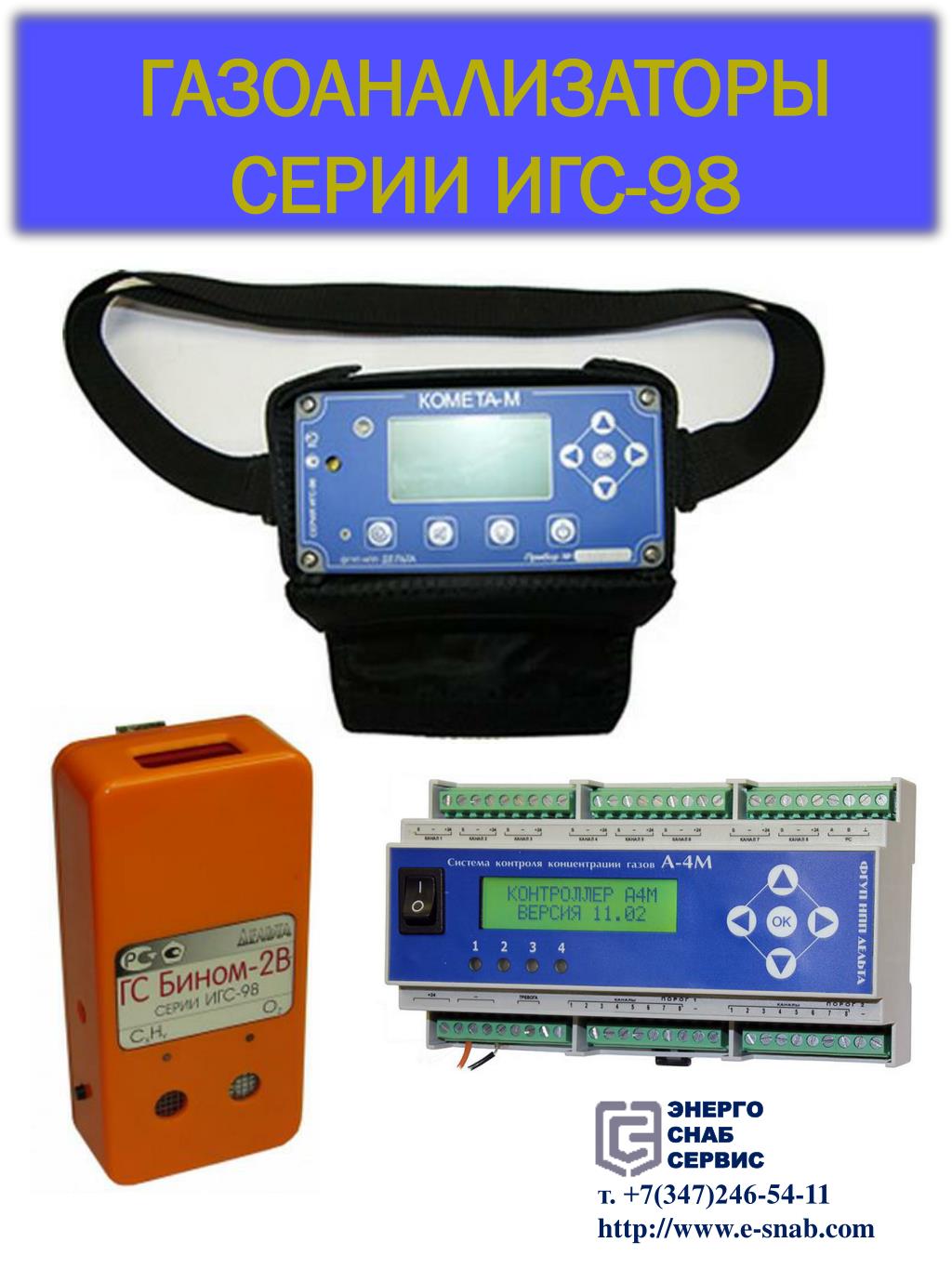

  1. ГазоанализаторыСерии ИГС-98 ЭНЕРГО СНАБ СЕРВИС т. +7(347)246-54-11 http://www.e-snab.com

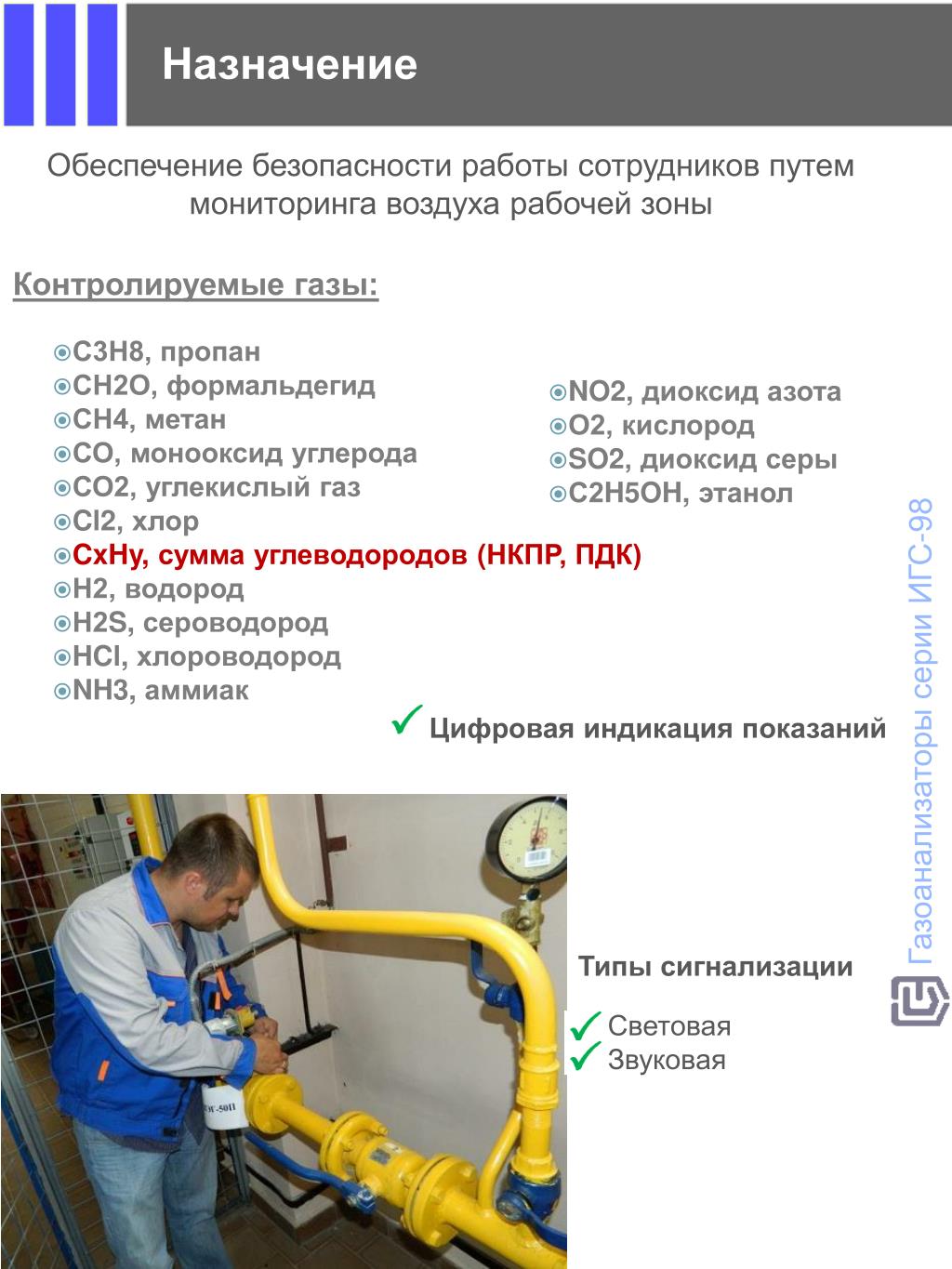

  2. Назначение Обеспечение безопасности работы сотрудников путем мониторинга воздуха рабочей зоны Контролируемые газы: • С3Н8, пропан • СН2О, формальдегид • СН4, метан • СО, монооксид углерода • СО2, углекислый газ • Cl2, хлор • CxHy, сумма углеводородов (НКПР, ПДК) • Н2, водород • Н2S, сероводород • HCl, хлороводород • NH3, аммиак • NO2, диоксид азота • О2, кислород • SO2, диоксид серы • С2H5OH, этанол Газоанализаторы серии ИГС-98 Цифровая индикация показаний Типы сигнализации Световая Звуковая

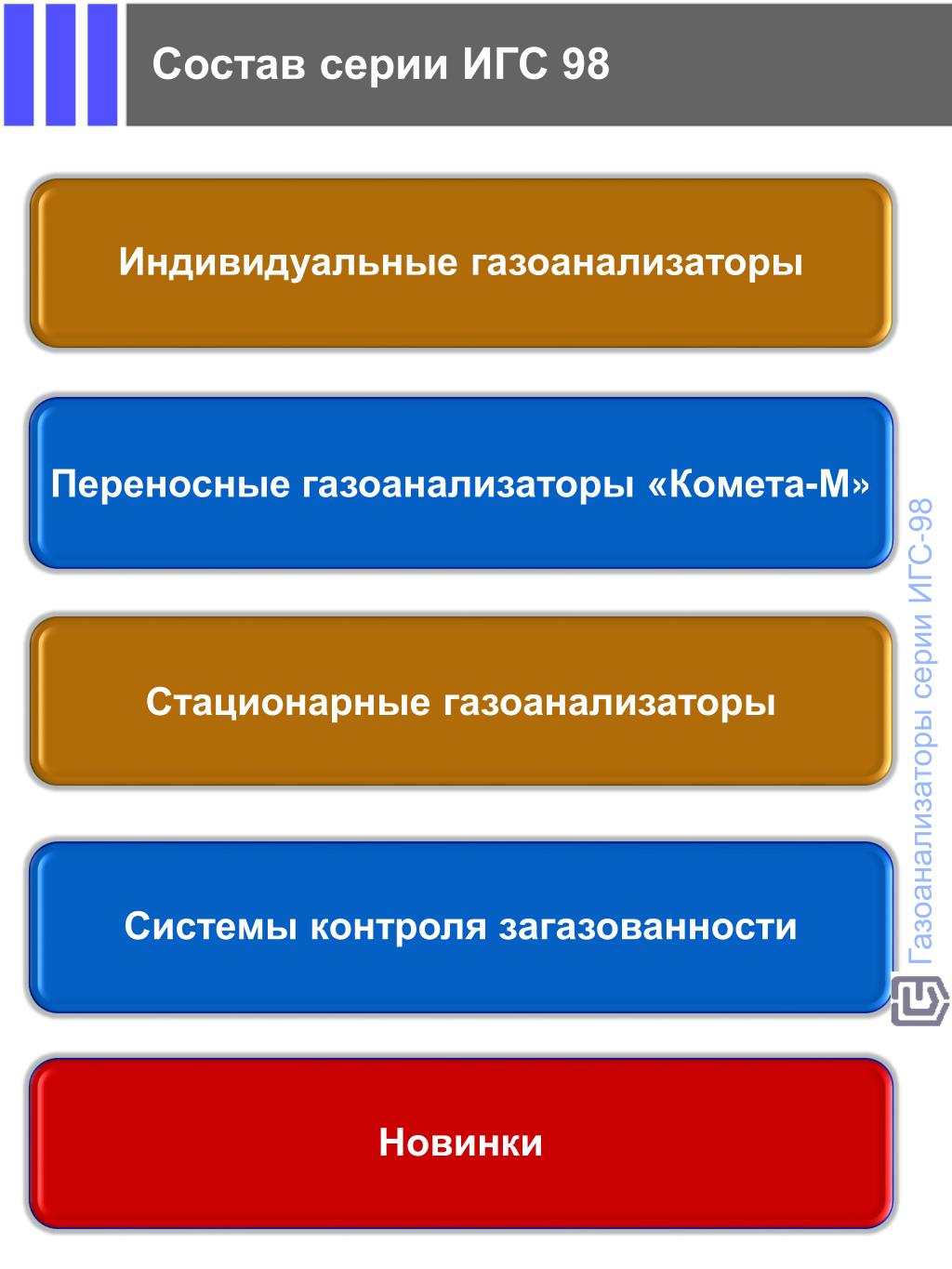

  3. Состав серии ИГС 98 Газоанализаторы серии ИГС-98

  4. Индивидуальные газоанализаторы Принцип действия схемы контроля концентраций горючих газов основан на изменении сопротивления термокаталитического сенсора в зависимости от концентрации газа. Схема отслеживает изменение сопротивления чувствительного элемента и преобразует его в напряжение, пропорциональное концентрации газа. Возможно применение оптического сенсора ИГС-98. Индивидуальные газоанализаторы • Газоанализатор оснащен: • Встроенным зарядным устройством с индикатором заряда. Зарядка осуществляется от блока питания 12V 6W. Максимальное время зарядки не более 90 минут • 2. Цифровой трехразрядной матрицей, показывающей: • концентрацию газа в % об или в мг/м3 (в зависимости от комплектации), • информацию о превышении заданных порогов (миганием десятичной точки между цифрами). • 3. Звуковой сигнализацией: Сирена 95 дБ. • Рабочий диапазон температур: • -20…+40 0С (-30…+50 0С - холодоустойчивое исполнение) • Периодичность поверки не реже 1 раза в год

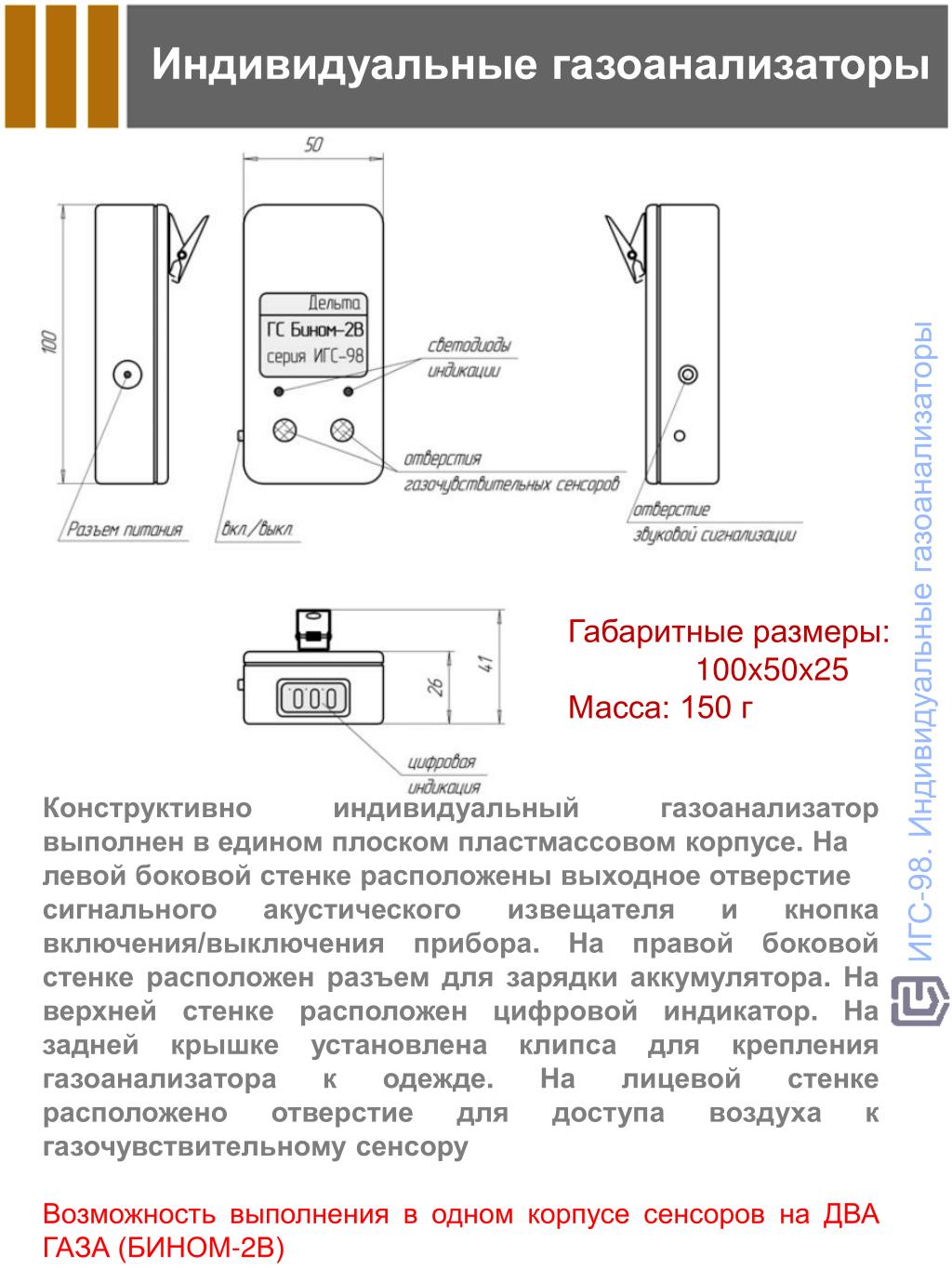

  5. Индивидуальные газоанализаторы ИГС-98. Индивидуальные газоанализаторы Габаритные размеры: 100x50x25 Масса: 150 г Конструктивно индивидуальный газоанализатор выполнен в едином плоском пластмассовом корпусе. На левой боковой стенке расположены выходное отверстие сигнального акустического извещателя и кнопка включения/выключения прибора. На правой боковой стенке расположен разъем для зарядки аккумулятора. На верхней стенке расположен цифровой индикатор. На задней крышке установлена клипса для крепления газоанализатора к одежде. На лицевой стенке расположено отверстие для доступа воздуха к газочувствительному сенсору Возможность выполнения в одном корпусе сенсоров на ДВА ГАЗА (БИНОМ-2В)

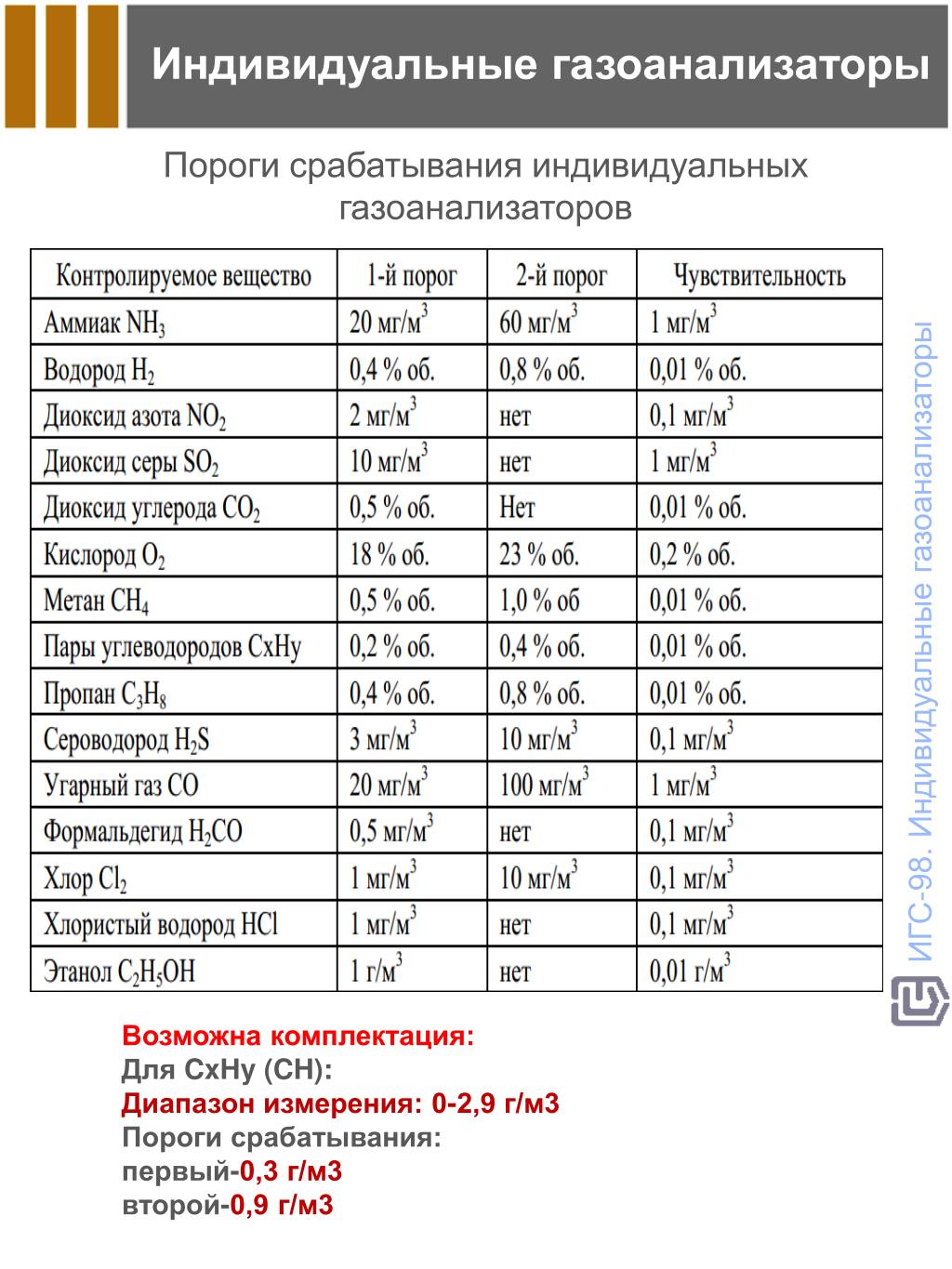

  6. Индивидуальные газоанализаторы Пороги срабатывания индивидуальных газоанализаторов ИГС-98. Индивидуальные газоанализаторы Возможна комплектация: Для CxHy (CH): Диапазон измерения: 0-2,9 г/м3 Пороги срабатывания: первый-0,3 г/м3 второй-0,9 г/м3

  7. Переносные газоанализаторы «Комета-М» Предназначен для мониторинга воздуха рабочей зоны посредством измерения и цифровой индикации содержания кислорода, токсичных, горючих и вредных газов с выдачей светового и звукового сигналов при достижении порогового уровня концентрации. ИГС-98. Переносные газоанализаторы «Комета М» Область применения : промышленные зоны предприятий, рабочие места, колодцы и коллекторы подземных инженерных сетей, канализационные коллекторы и стоки, тепловые и телефонные сети, ТЭК, туннели, цистерны, трюмы и другие помещения, где недостаток кислорода или наличие горючих и токсичных газов представляют угрозу здоровью персонала или взрыва. Достоинства: Возможность одновременного контроля от 1 до 5 газов. Наличие микронасоса: а) принудительная подача воздуха из труднодоступных мест (с помощью зондов) б) Уменьшение времени срабатывания датчиков на пороговые значения Большой графический дисплей с подсветкой и многоуровневое меню Масса:600-700 г в зависимости от количества сенсоров. Габариты прибора: 170×80×85 мм. Время непрерывной работы без подзарядки: 20 часов. Световая и звуковая (95 дБ) сигнализации Защита корпуса: IP-54 Рабочий диапазон температур: -20…+40 0С (-30…+50 0С - холодоустойчивое исполнение)

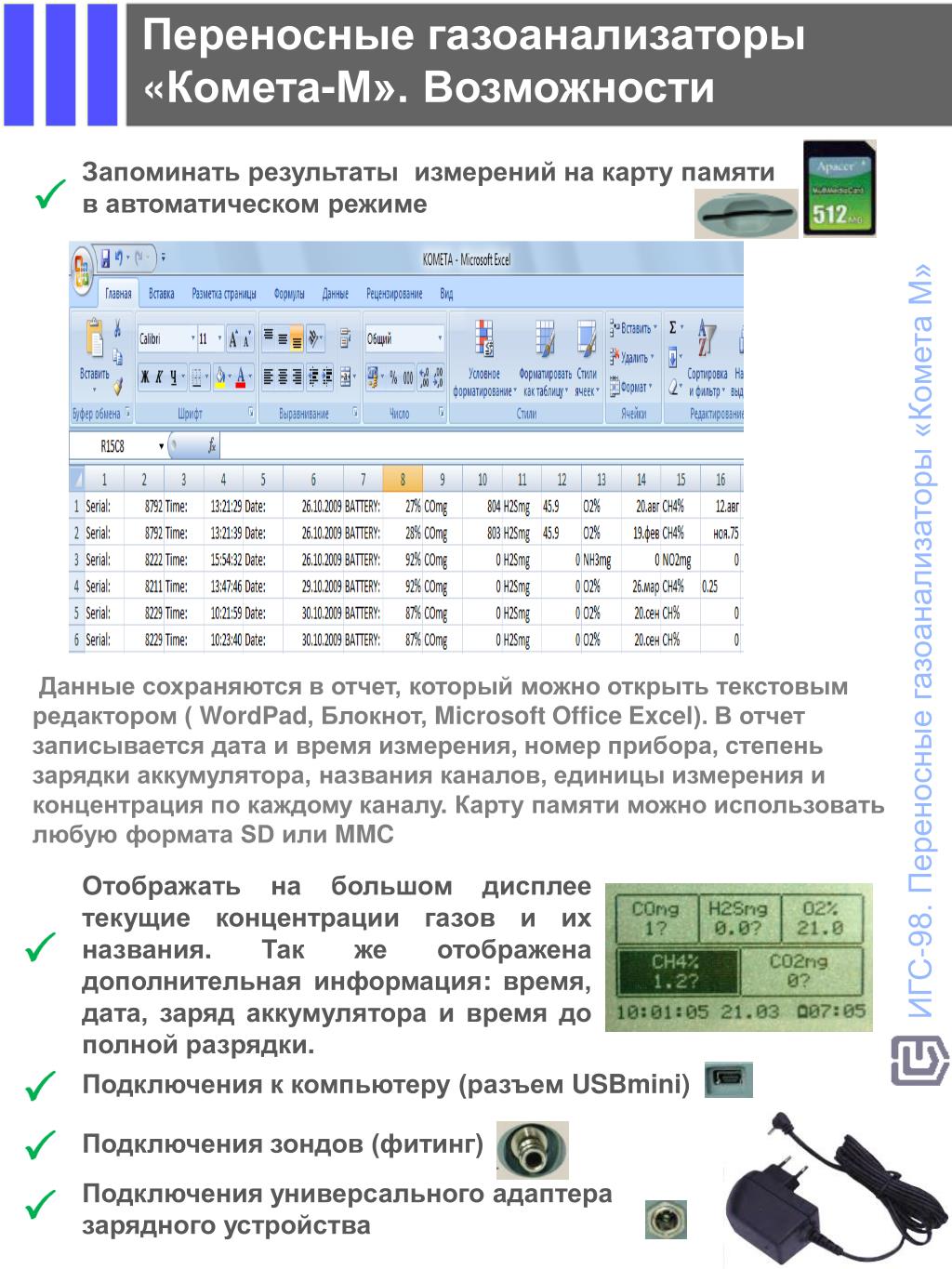

  8. Переносные газоанализаторы «Комета-М». Возможности Запоминать результаты измерений на карту памяти в автоматическом режиме ИГС-98. Переносные газоанализаторы «Комета М» Данные сохраняются в отчет, который можно открыть текстовым редактором ( WordPad, Блокнот, MicrosoftOfficeExcel). В отчет записывается дата и время измерения, номер прибора, степень зарядки аккумулятора, названия каналов, единицы измерения и концентрация по каждому каналу. Карту памяти можно использовать любую формата SD или MMC Отображать на большом дисплее текущие концентрации газов и их названия. Так же отображена дополнительная информация: время, дата, заряд аккумулятора и время до полной разрядки. Подключения к компьютеру (разъем USBmini) Подключения зондов (фитинг) Подключения универсального адаптера зарядного устройства

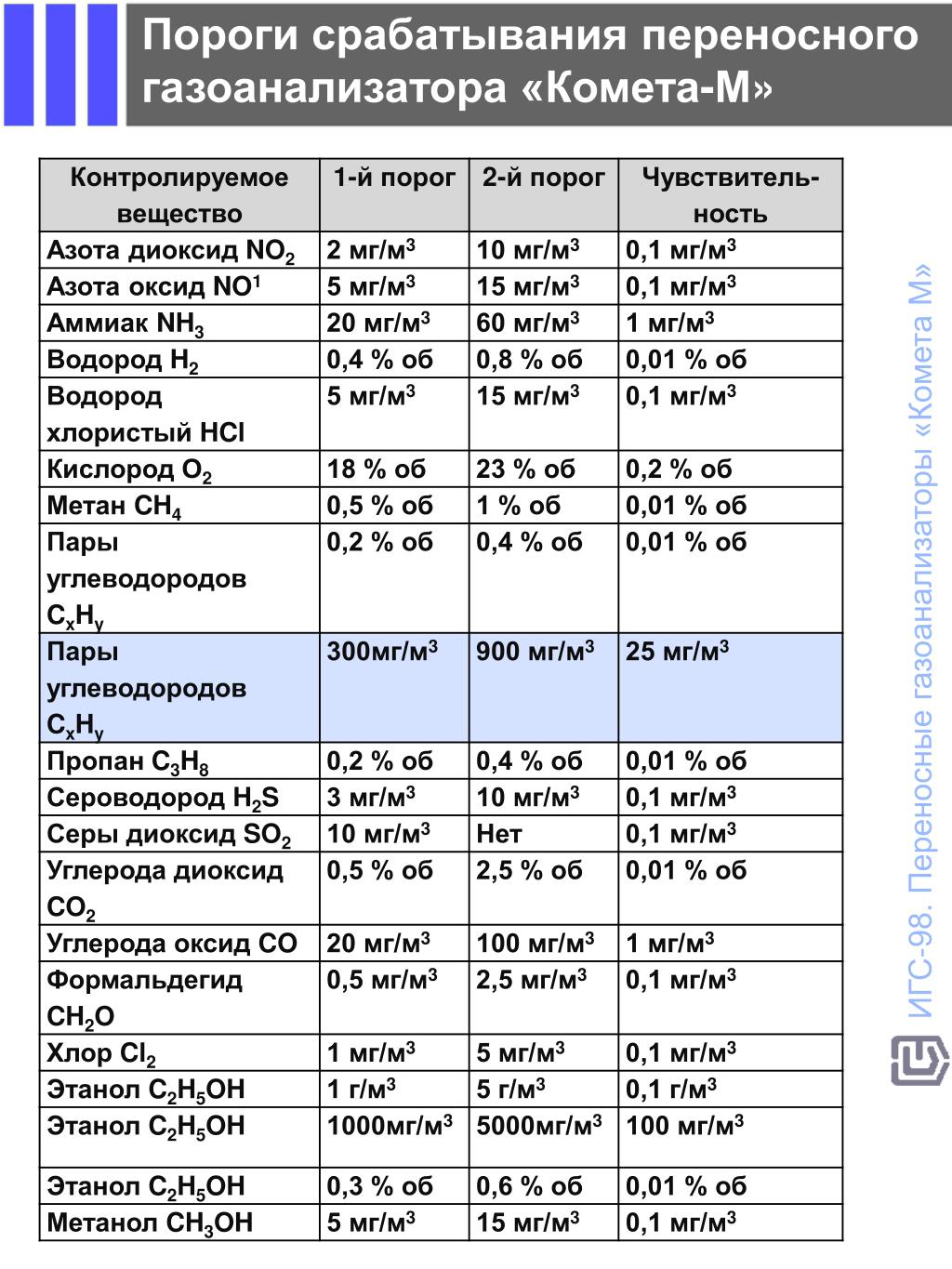

  9. Пороги срабатывания переносного газоанализатора «Комета-М» ИГС-98. Переносные газоанализаторы «Комета М»

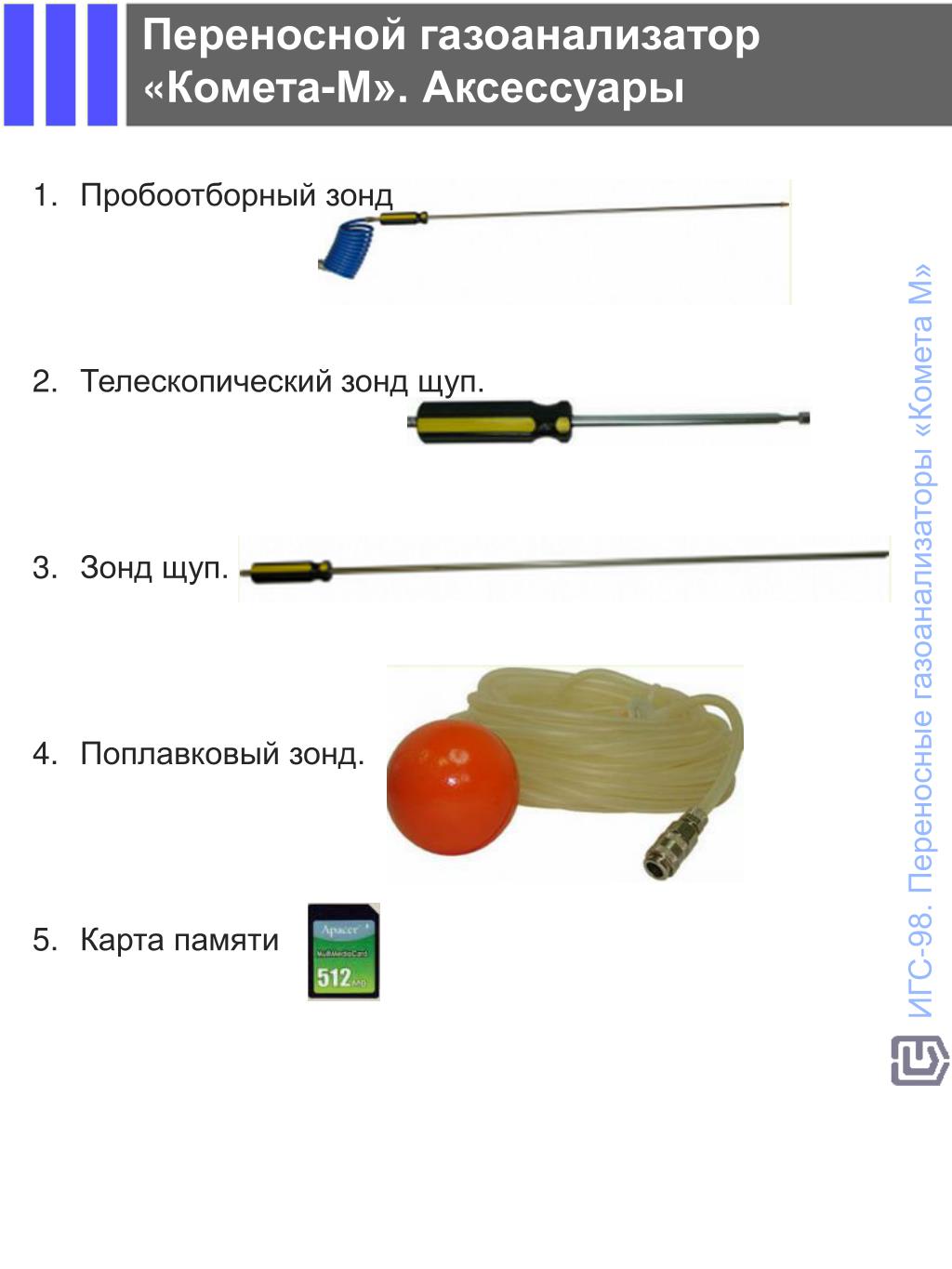

  10. Переносной газоанализатор «Комета-М». Аксессуары Пробоотборный зонд Телескопический зонд щуп. Зонд щуп. Поплавковый зонд. Карта памяти ИГС-98. Переносные газоанализаторы «Комета М»

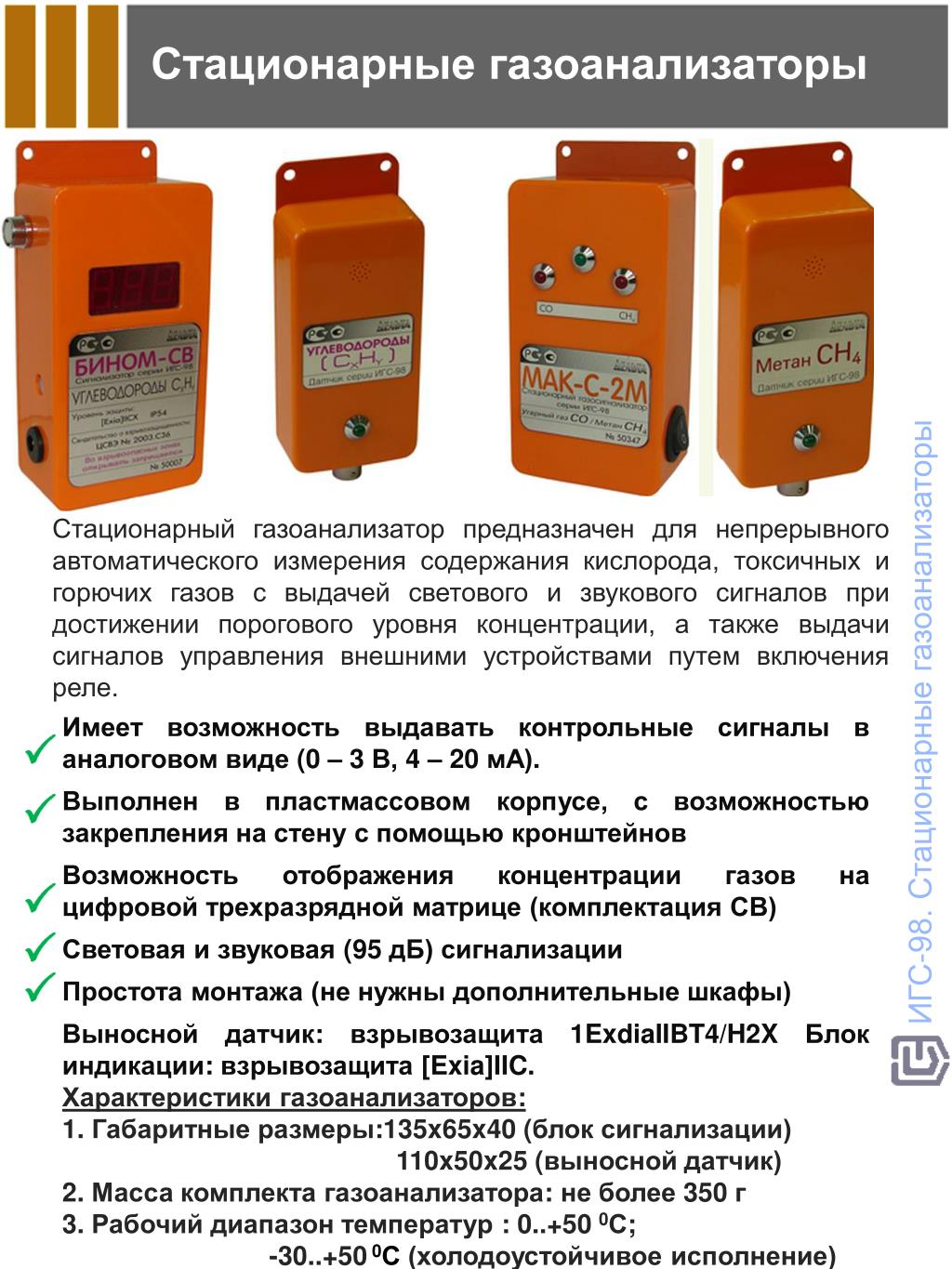

  11. Стационарные газоанализаторы ИГС-98. Стационарные газоанализаторы Стационарный газоанализатор предназначен для непрерывного автоматического измерения содержания кислорода, токсичных и горючих газов с выдачей светового и звукового сигналов при достижении порогового уровня концентрации, а также выдачи сигналов управления внешними устройствами путем включения реле. Имеет возможность выдавать контрольные сигналы в аналоговом виде (0 – 3 В, 4 – 20 мА). Выполнен в пластмассовом корпусе, с возможностью закрепления на стену с помощью кронштейнов Возможность отображения концентрации газов на цифровой трехразрядной матрице (комплектация СВ) Световая и звуковая (95 дБ) сигнализации Простота монтажа (не нужны дополнительные шкафы) Выносной датчик: взрывозащита 1ExdiaIIBT4/H2X Блок индикации: взрывозащита [Exia]IIC. Характеристики газоанализаторов: 1. Габаритные размеры:135x65x40 (блок сигнализации) 110x50x25 (выносной датчик) 2. Масса комплекта газоанализатора: не более 350 г 3. Рабочий диапазон температур : 0..+50 0С; -30..+500С (холодоустойчивое исполнение)

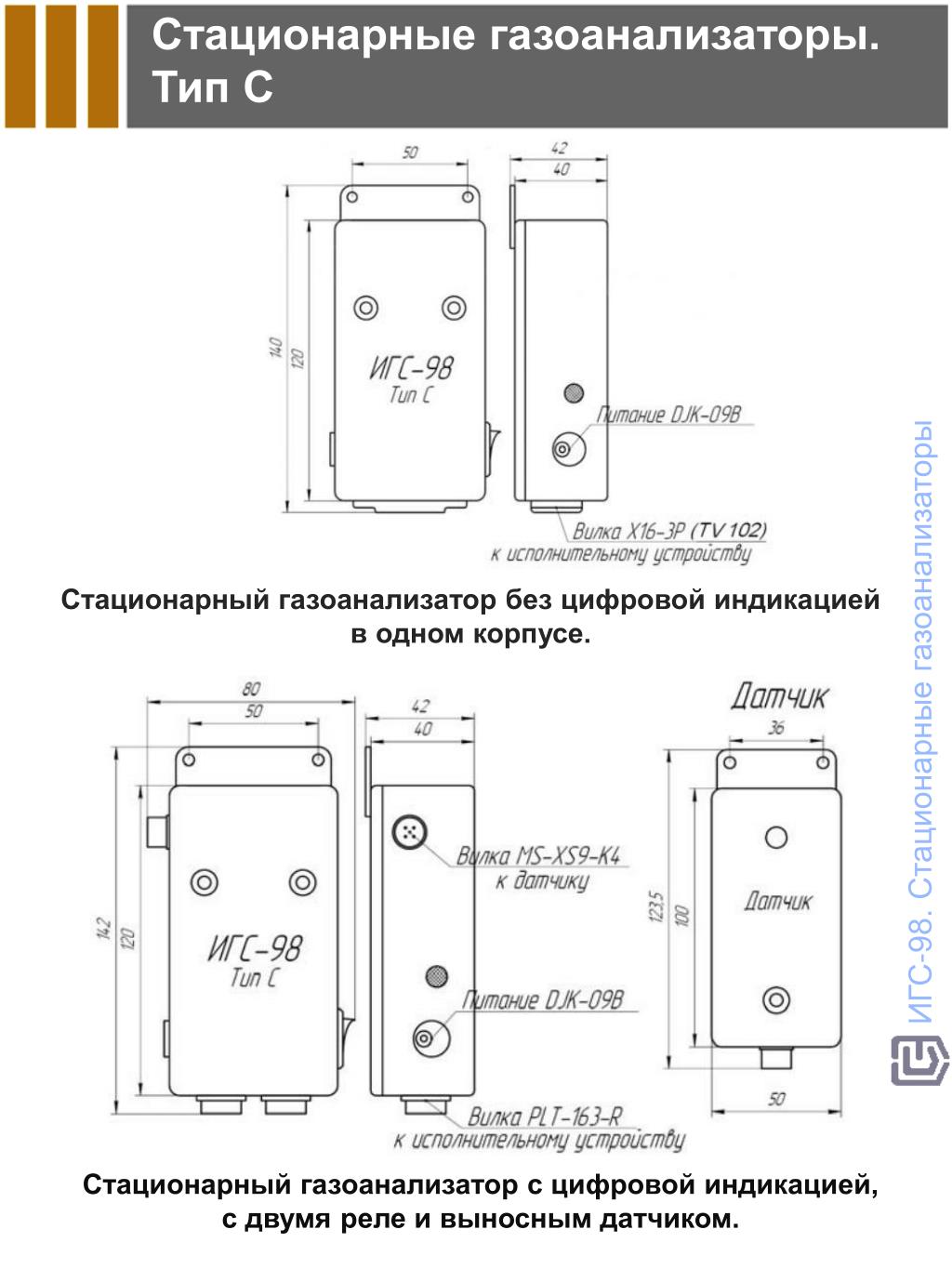

  12. Стационарные газоанализаторы. Тип С ИГС-98. Стационарные газоанализаторы Стационарный газоанализатор без цифровой индикацией в одном корпусе. Стационарный газоанализатор с цифровой индикацией, с двумя реле и выносным датчиком.

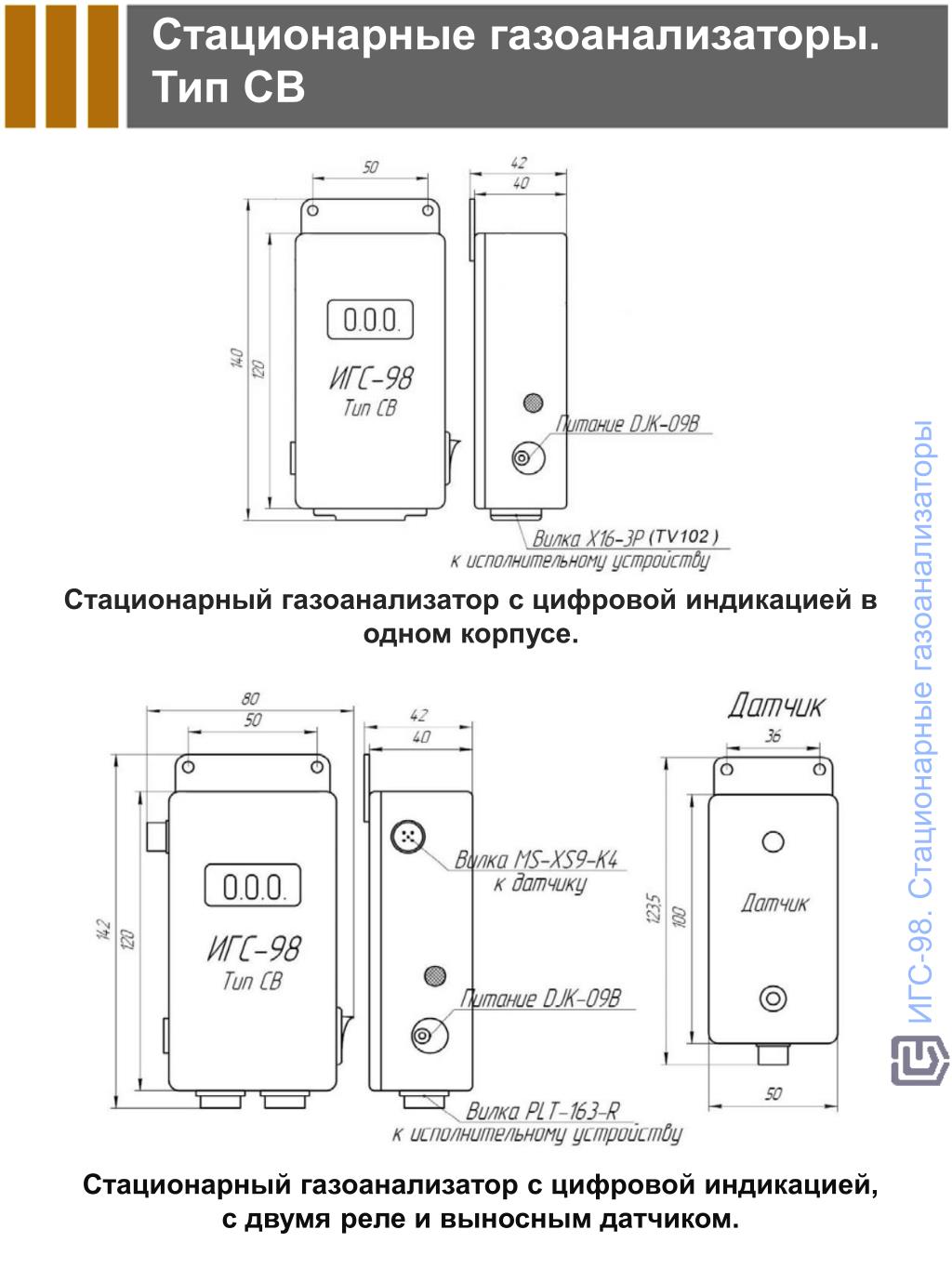

  13. Стационарные газоанализаторы. Тип СВ ИГС-98. Стационарные газоанализаторы Стационарный газоанализатор с цифровой индикацией в одном корпусе. Стационарный газоанализатор с цифровой индикацией, с двумя реле и выносным датчиком.

  14. Стационарные газоанализаторы. Тип МАК-С-2М на 2 газа (CH4 и CO) ИГС-98. Стационарные газоанализаторы Стационарный газоанализатор с цифровой индикацией в одном корпусе. Стационарный газоанализатор с цифровой индикацией, с двумя реле и выносным датчиком.

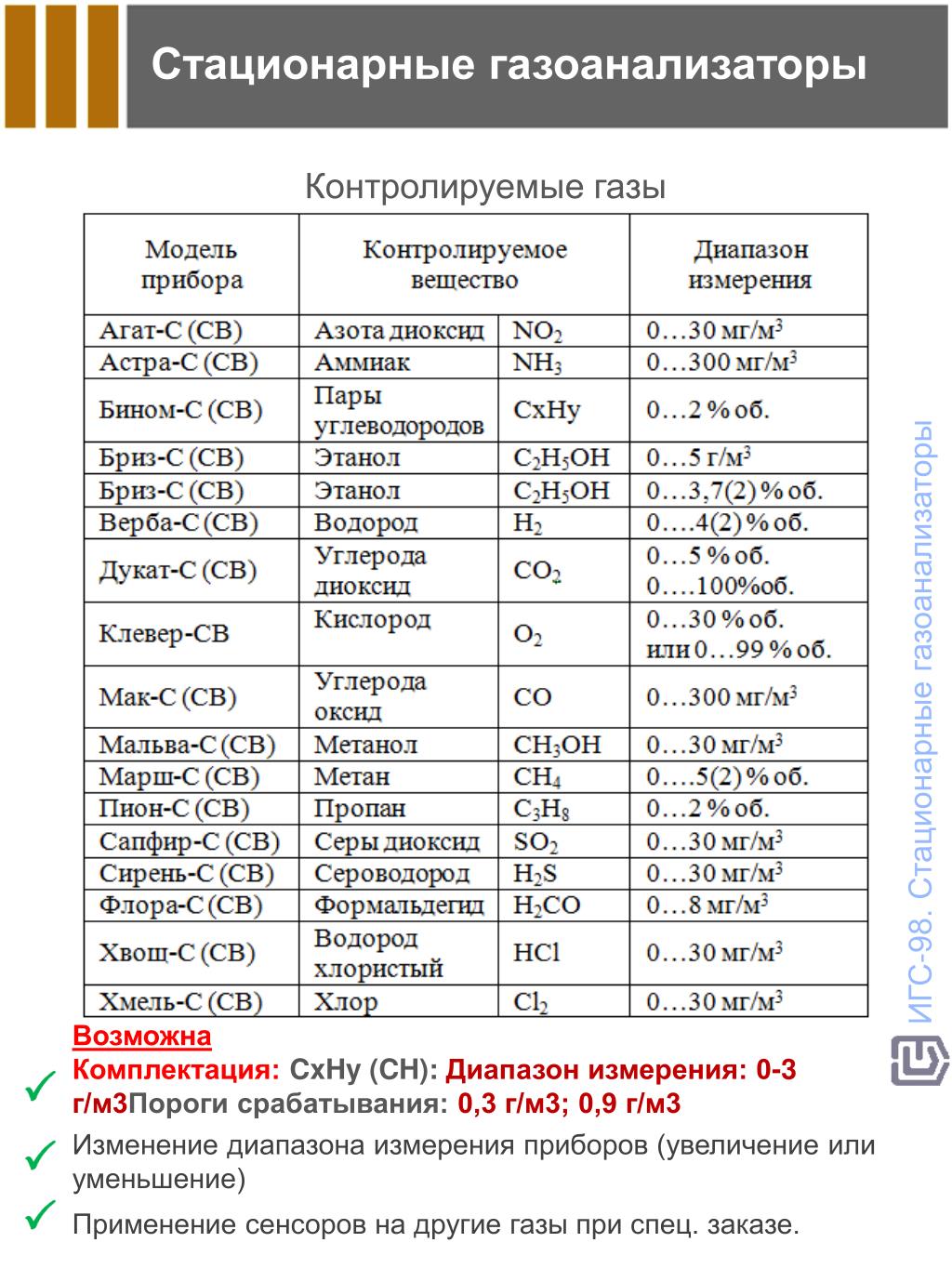

  15. Стационарные газоанализаторы Контролируемые газы ИГС-98. Стационарные газоанализаторы Возможна Комплектация: CxHy (CH): Диапазон измерения: 0-3 г/м3Пороги срабатывания: 0,3 г/м3; 0,9 г/м3 • Изменение диапазона измерения приборов (увеличение или уменьшение) Применение сенсоров на другие газы при спец. заказе.

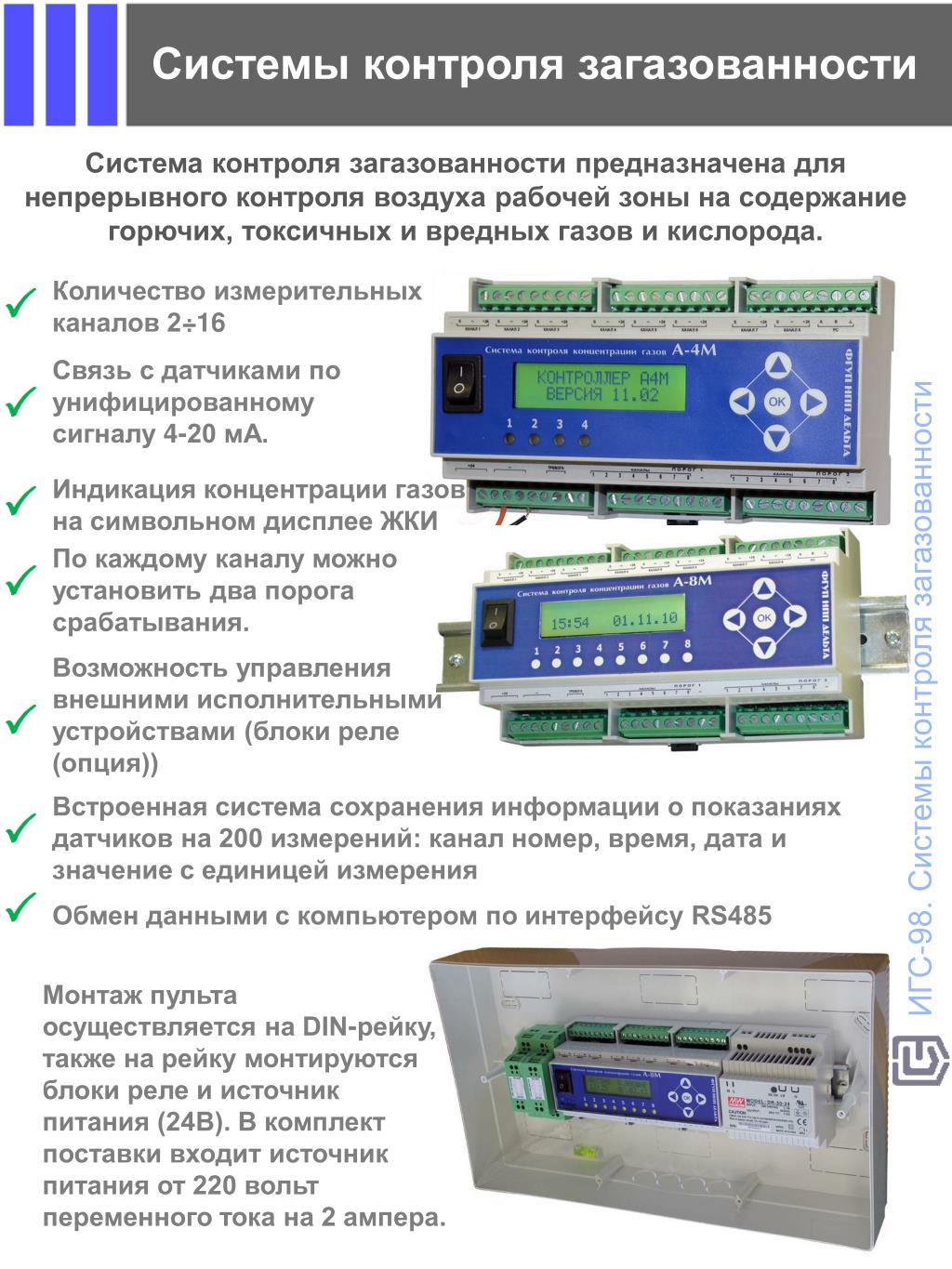

  16. Системы контроля загазованности Система контроля загазованности предназначена для непрерывного контроля воздуха рабочей зоны на содержание горючих, токсичных и вредных газов и кислорода. Количество измерительных каналов 2÷16 Связь с датчиками по унифицированному сигналу 4-20 мА. ИГС-98. Системы контроля загазованности Индикация концентрации газов на символьном дисплее ЖКИ По каждому каналу можно установить два порога срабатывания. Возможность управления внешними исполнительными устройствами (блоки реле (опция)) Встроенная система сохранения информации о показаниях датчиков на 200 измерений: канал номер, время, дата и значение с единицей измерения Обмен данными с компьютером по интерфейсу RS485 Монтаж пульта осуществляется на DIN-рейку, также на рейку монтируются блоки реле и источник питания (24В). В комплект поставки входит источник питания от 220 вольт переменного тока на 2 ампера.

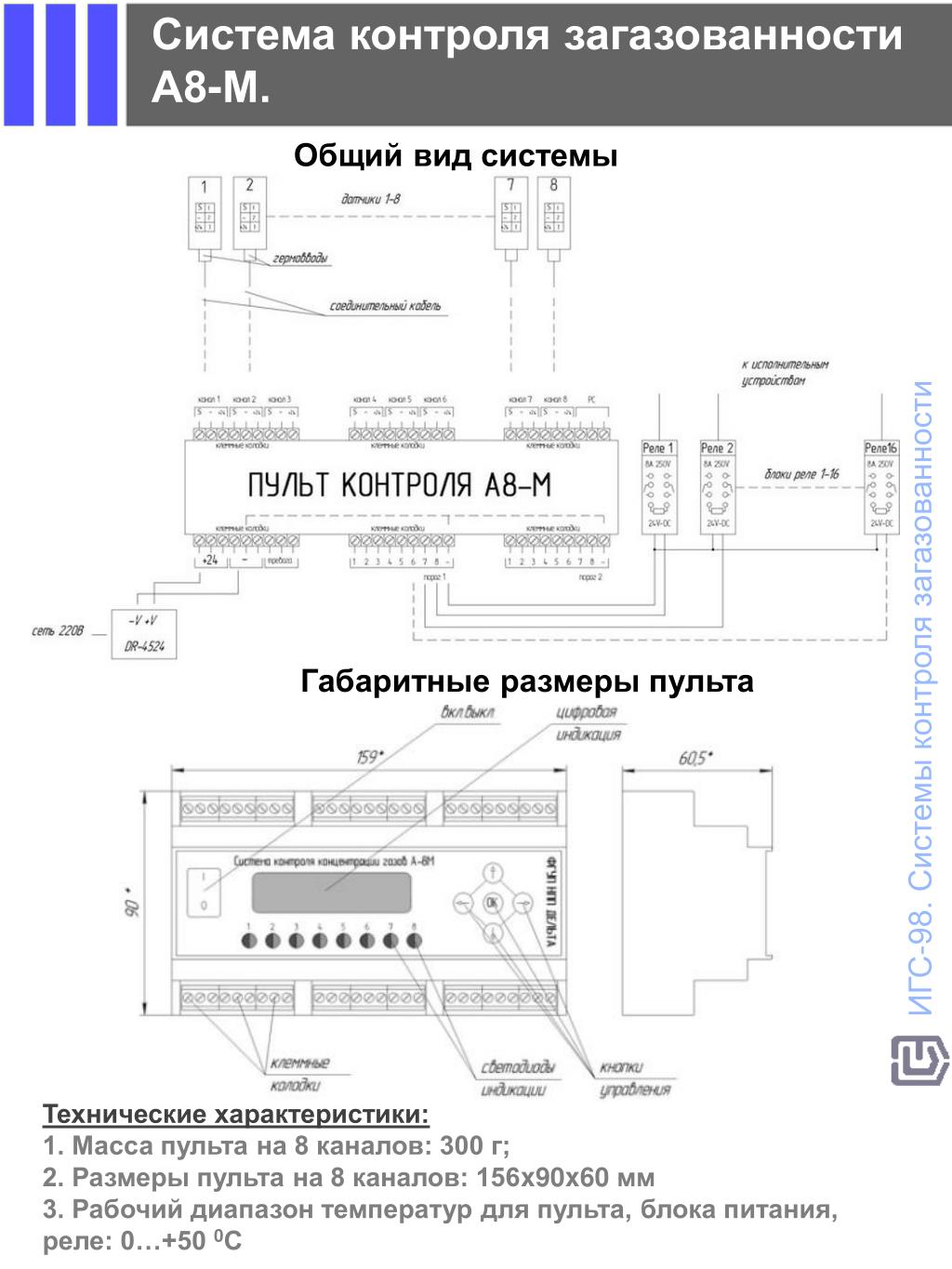

  17. Система контроля загазованности • А8-М. Общий вид системы ИГС-98. Системы контроля загазованности Габаритные размеры пульта Технические характеристики: 1. Масса пульта на 8 каналов: 300 г; 2. Размеры пульта на 8 каналов: 156x90x60 мм 3. Рабочий диапазон температур для пульта, блока питания, реле: 0…+50 0С

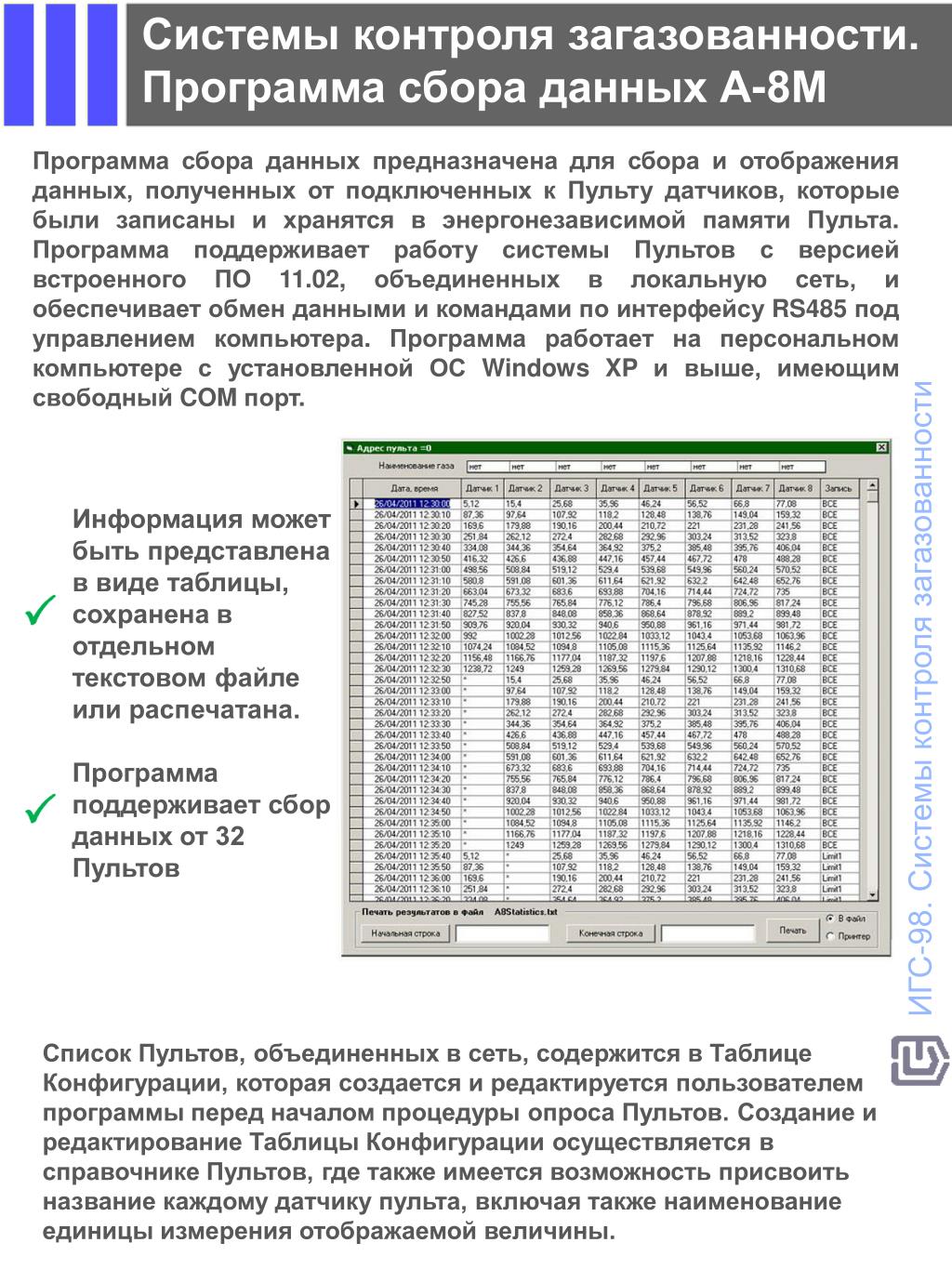

  18. Системы контроля загазованности. Программа сбора данных А-8М Программа сбора данных предназначена для сбора и отображения данных, полученных от подключенных к Пульту датчиков, которые были записаны и хранятся в энергонезависимой памяти Пульта. Программа поддерживает работу системы Пультов с версией встроенного ПО 11.02, объединенных в локальную сеть, и обеспечивает обмен данными и командами по интерфейсу RS485 под управлением компьютера. Программа работает на персональном компьютере с установленной ОС Windows XP и выше, имеющим свободный COM порт. ИГС-98. Системы контроля загазованности Информация может быть представлена в виде таблицы, сохранена в отдельном текстовом файле или распечатана. Программа поддерживает сбор данных от 32 Пультов Список Пультов, объединенных в сеть, содержится в Таблице Конфигурации, которая создается и редактируется пользователем программы перед началом процедуры опроса Пультов. Создание и редактирование Таблицы Конфигурации осуществляется в справочнике Пультов, где также имеется возможность присвоить название каждому датчику пульта, включая также наименование единицы измерения отображаемой величины.

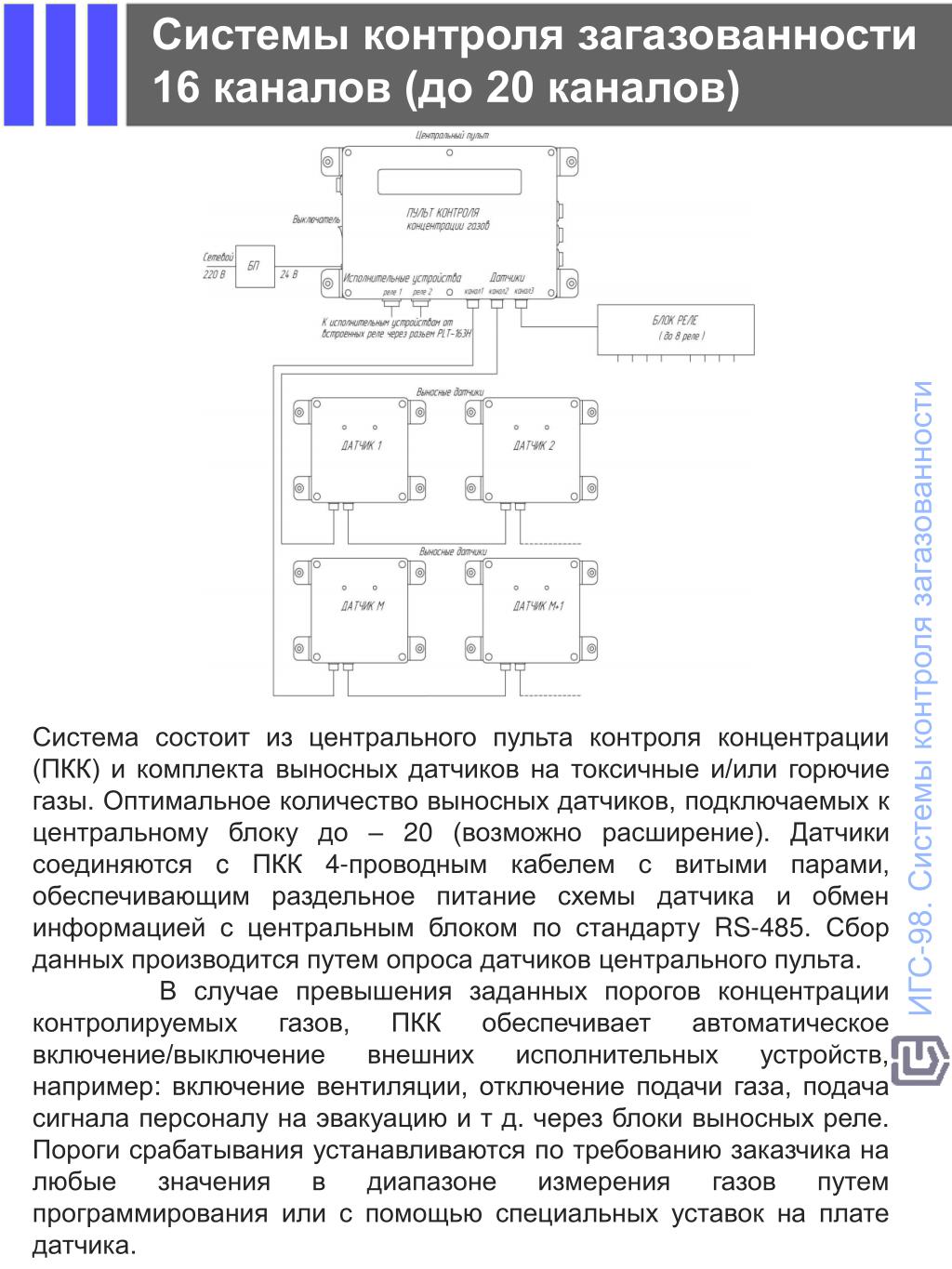

  19. Системы контроля загазованности 16 каналов (до 20 каналов) ИГС-98. Системы контроля загазованности Система состоит из центрального пульта контроля концентрации (ПКК) и комплекта выносных датчиков на токсичные и/или горючие газы. Оптимальное количество выносных датчиков, подключаемых к центральному блоку до – 20 (возможно расширение). Датчики соединяются c ПКК 4-проводным кабелем с витыми парами, обеспечивающим раздельное питание схемы датчика и обмен информацией с центральным блоком по стандарту RS-485. Сбор данных производится путем опроса датчиков центрального пульта.  В случае превышения заданных порогов концентрации контролируемых газов, ПКК обеспечивает автоматическое включение/выключение внешних исполнительных устройств, например: включение вентиляции, отключение подачи газа, подача сигнала персоналу на эвакуацию и т д. через блоки выносных реле. Пороги срабатывания устанавливаются по требованию заказчика на любые значения в диапазоне измерения газов путем программирования или с помощью специальных уставок на плате датчика.

  20. Системы контроля загазованности • Типы датчиков Датчик определяет состав воздуха рабочей зоны на содержание опасных концентраций и передает информацию на пульт сбора и обработки информации, в частности на систему контроля концентрации газов А-8М. Интерфейс: стандартный токовый 4-20мА. ИГС-98. Системы контроля загазованности  Взрывозащищенный датчик  предназначен для работы во взрывоопасных зонах помещений и наружных установках согласно маркировке взрывозащиты1ExdiaIIBT4/H2XIP65 и нормативным документам регламентирующим применение оборудования во взрывоопасных зонах. Уровень взрывозащищенности датчика 1. Ресурс работы сенсора не менее 60 месяцев. Взрывозащищенные датчики к системам контроля загазованности в металлическом корпусе Датчики Выносные для пульта А-М и приборов -СВ в пластиковом корпусе взрывозащищенном исполнении.(возможность исполнения в герметичном корпусе) Уровень защиты:1ExdiaIIBT4/H2X,1IP 65

  21. Системы контроля загазованности • Типы датчиков Пластиковый корпус ИГС-98. Системы контроля загазованности Металлический корпус Технические характеристики: Габаритные размеры, не более, мм:109x120x55 Масса: 150/350 г (пластик/железо) Рабочий диапазон температур: - 20 …+400С (-30…+50 -опция)0С Датчик имеет съемную лицевую панель для доступа к электронной плате и сенсору. Внутри датчика на плате имеется клеммная колодка для подключения соединительного кабеля к пульту

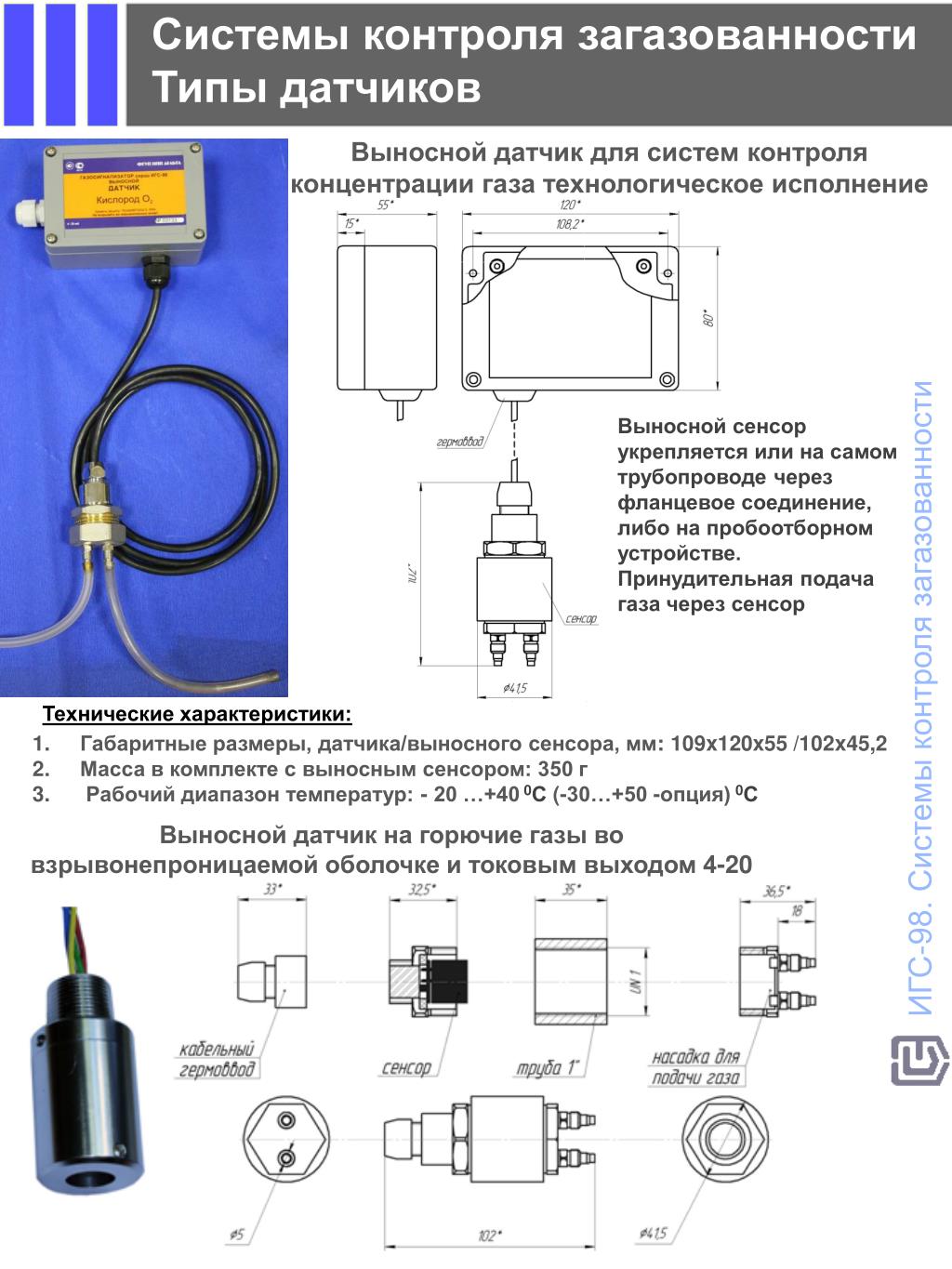

  22. Системы контроля загазованности • Типы датчиков Выносной датчик для систем контроля концентрации газа технологическое исполнение ИГС-98. Системы контроля загазованности Выносной сенсор укрепляется или на самом трубопроводе через фланцевое соединение, либо на пробоотборном устройстве. Принудительная подача газа через сенсор Технические характеристики: Габаритные размеры, датчика/выносного сенсора, мм:109x120x55 /102x45,2 Масса в комплекте с выносным сенсором: 350 г Рабочий диапазон температур: - 20 …+400С (-30…+50 -опция)0С Выносной датчик на горючие газы во взрывонепроницаемой оболочке и токовым выходом 4-20 мА

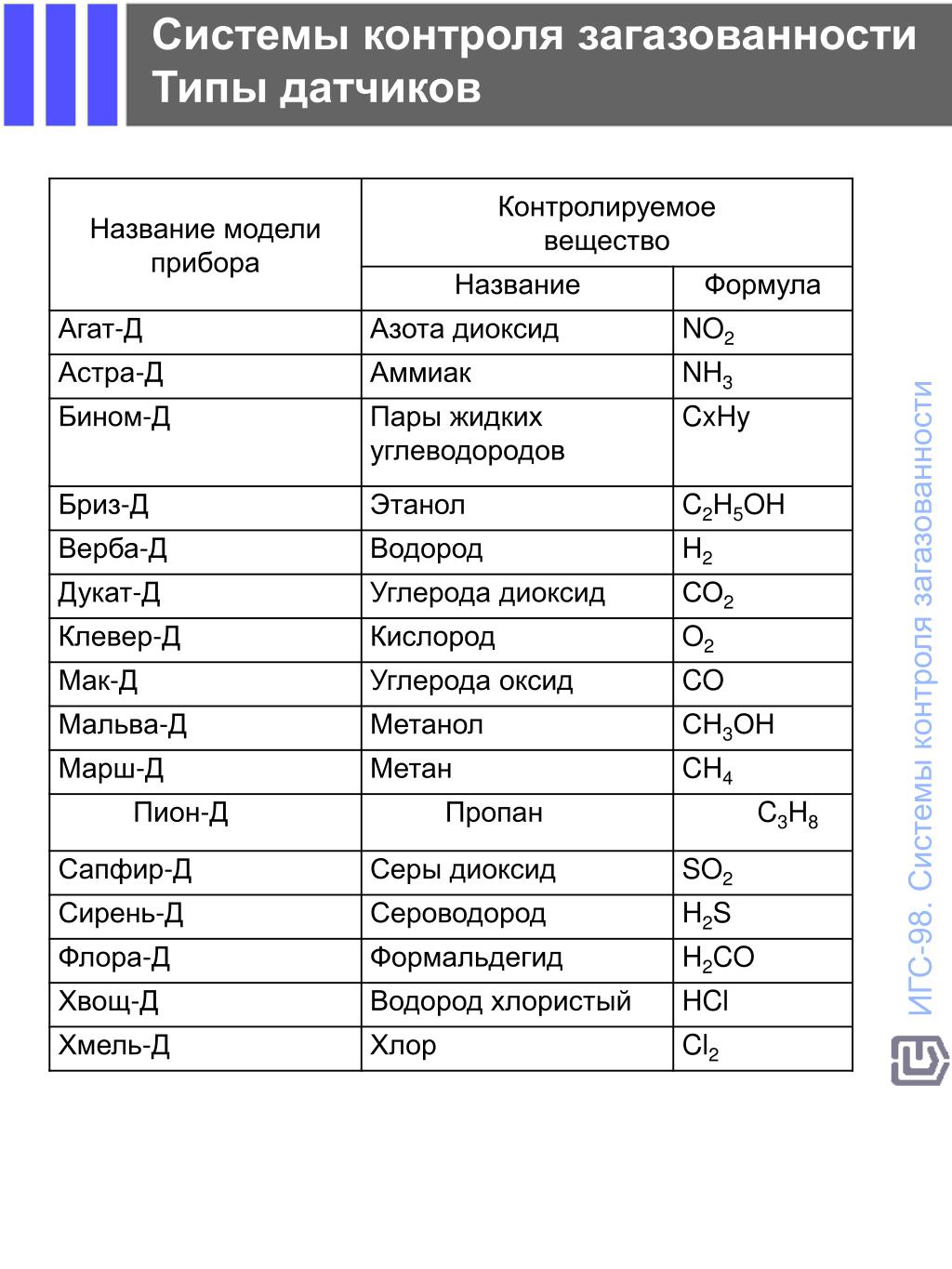

  23. Системы контроля загазованности • Типы датчиков ИГС-98. Системы контроля загазованности

  24. Новинки ИГС-98. Системы контроля загазованности

  25. Http://www.e-snab.com +7(347)2465411 (тел/факс) ufa@e-snab.com
