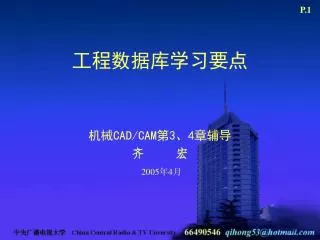

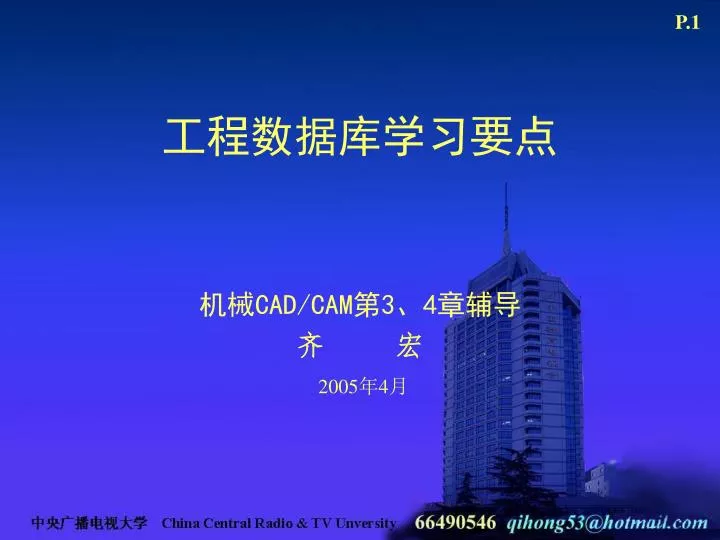

  1. 工程数据库学习要点 机械CAD/CAM第3、4章辅导 齐 宏 2005年4月

  2. 第3、4章 总体情况 • 是本课程的重点、是现代制造技术的核心内容 • 造成学习难点的主要原因 （技术理论、相关课程、教材、教学环节） • 需要多看一些的参考资料 • 注意对绪论中介绍内容的理解 ！本节课定位：对知识难点的辅导。考试范围包括其它知识点，注意不要顾此失彼

  3. 第3章 CAD/CAM软件基础 基本内容 • 数据 • 数据结构（表和树） • 数据库与工程数据库 ！注意：在理解的基础上掌握基本概念

  4. 第3章 数据 • 数据 • 数据元素 • 数据结构 • 数据类型

  5. 第3章 数据与数据元素 数据： • 计算机数据包括字符、数字、运算符号等 • 可被计算机接收和处理的符号集合 ！集合是一个数学概念 数据元素： ！分析数据元素要注意相对的概念

  6. 第3章 数据结构 数据： • 数据的逻辑结构和物理结构 两种结构的客观存在、对应关系 • 数据类型 理解分类的根据、特点、意义

  7. 第3章 链表 数据结构（表） • 线性表特性 有限、有序、均匀（冗余的问题） • 线性表分类： 单向、双向、循环 • 链式存储结构 结点的数据域和指针域 • 链式结构数据的管理 建立、删除、修改

  8. A C B D I J E F G H K L 第3章 树 数据结构（树） • 树：结点、集合的概念（有限、不交）； 结点的关系 根结点、分支（左右） • 二叉树概念：树概念引伸 • 遍历：访问树的所有结点

  9. B 子树 H E F G K 第3章 树 数据结构（树、子树） A D C B ！与之相联系的概念： 集合、数据元素 I J H E F G L K

  10. A C B D I J E F G H K L 第3章 树 遍历的实质：非线性向线性序列转换过程 遍历的方式：3个字母、6种遍历 DLR、DRL、RDL、LDR、LRD、RLD 判断规则（两条） • D的位置决定序 • RL相对位置定先后

  11. A C B D I J E F G H K L 第3章 树 树的遍历 以DLR方式有： DLR中D为最左侧字母， 所以从根结点A开始 A B E A LR表示先左后右， 下一结点为B K F G C B D H C D 下一结点为E I J I L J E F G H K L

  12. A C B D I J E F G H K L 第3章 树 如果以DRL方式则有另外的一个序列。 由根结点A沿右侧到D，依此类推： 树的遍历 注意B子树的顺序，点击后有答案 A D J I L C B H G F E K

  13. head M ^ C D E A B ^ rear 第3章 链表 循环链表数据的插入 • 在第i个元素插入新元素M。（假定在B数据后插入） • 申请存储空间，存放数据元素M • 调整原来的指针：B结点后继指针指向新结点 • 新结点后继指针指向原来B结点的后继结点 • 修正另一向指针

  14. 第3章 工程数据库 • 工程数据库特征：内容广泛。 • 原理：外模式、概念模式、内模式模式 • 设计模型（和数据元素概念、数据结构对照理解）

  15. 学习第3章知识的目的问题 问题：为什么要研究数据结构、数据线性化、链表及其管理操作？我们怎样掌握知识？ • 建数据库是存储经验、为工程设计所利用； • 线性化是为进行大数据量数据管理和检索效率； • 课程所及只是其最基本概念，为将来在工程实际中更好地组织和运用数据资源； • 对于本课程仅要求掌握基本概念。

  16. 第4章 CAD系统开发技术 基本内容（必考的内容） • 菜单：基本概念、应用 • AutoLISP语言 • 对话框技术

  17. 第4章 菜单 基本内容 • 菜单类型：屏幕菜单、下拉菜单、光标菜单 • 多级下拉菜单结构 • 菜单编程

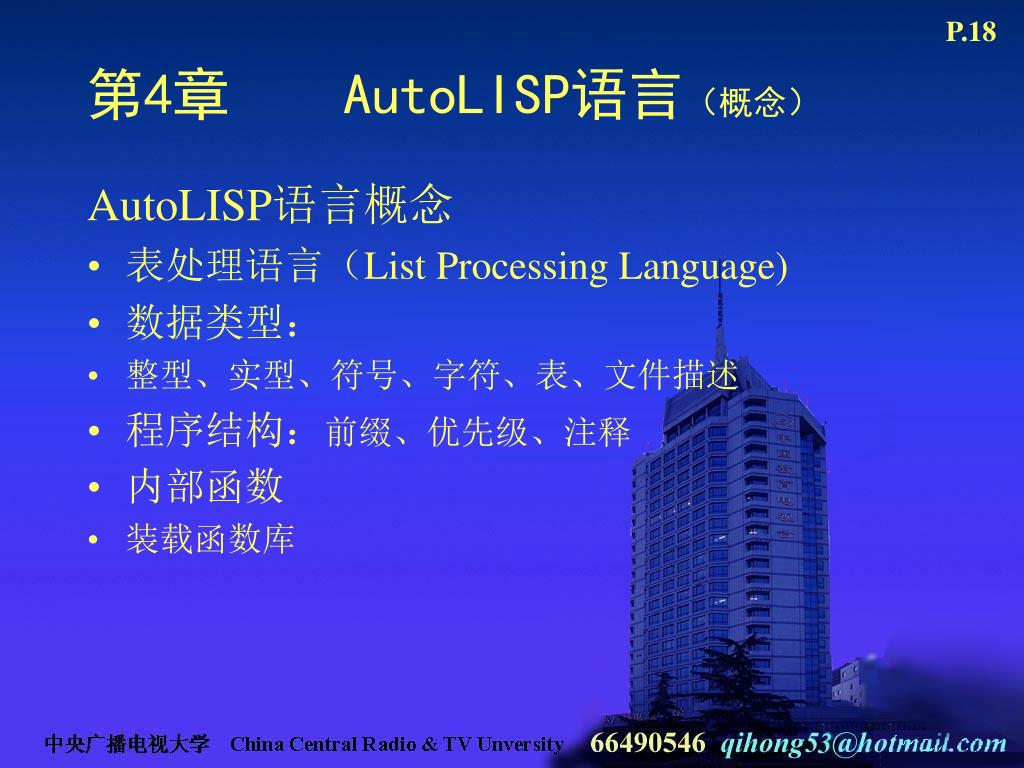

  18. 第4章 AutoLISP语言（概念） AutoLISP语言概念 • 表处理语言（List Processing Language) • 数据类型： • 整型、实型、符号、字符、表、文件描述 • 程序结构：前缀、优先级、注释 • 内部函数 • 装载函数库

  19. 第4章 函数 内部函数 • 基本函数 • 图形处理函数 • 其他函数

  20. 第4章 对教材版式的说明 1) ( + <数> <数> …） 功能：求表中所有整数或实数的和。例如： Command： （ ＋ 1.2 3.1 3.8） 8.1 以教材pp78中“数值求和”函数为例： 这样看这段文字就好理解了： 1) 数值求和命令 命令格式：( + <数> <数> …） 命令功能：求表中所有整数或实数的和。 例如：Command： （ ＋ 1.2 3.1 3.8） 计算结果为 8.1

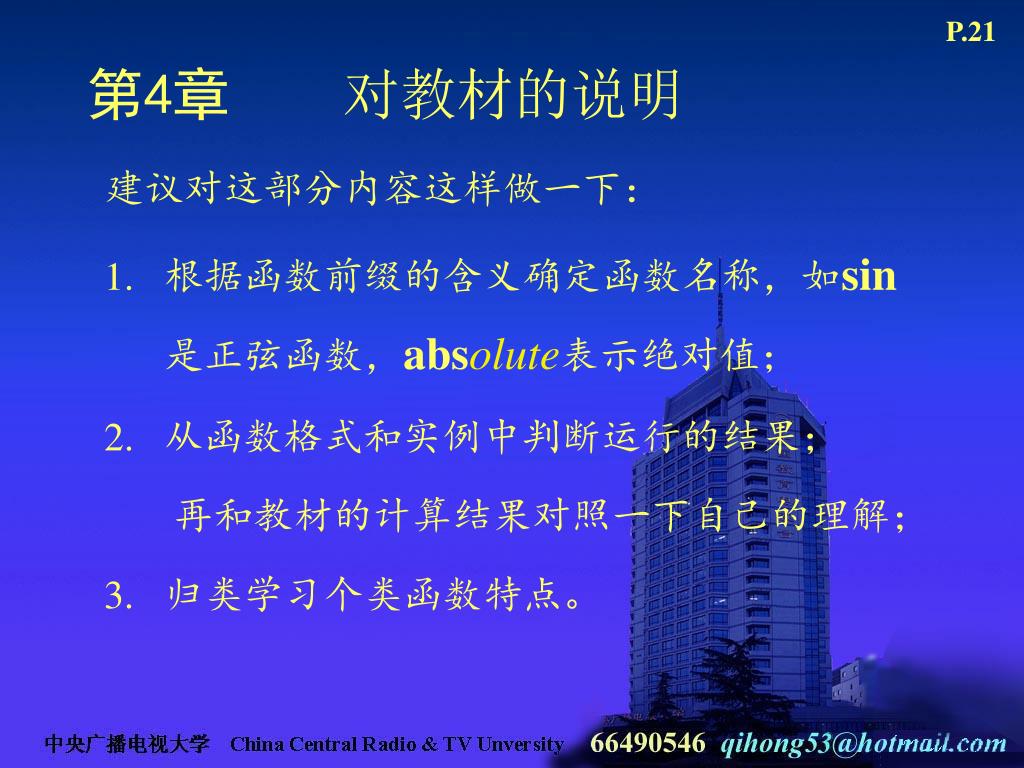

  21. 第4章 对教材的说明 建议对这部分内容这样做一下： • 根据函数前缀的含义确定函数名称，如sin是正弦函数，absolute表示绝对值； • 从函数格式和实例中判断运行的结果； 再和教材的计算结果对照一下自己的理解； 3. 归类学习个类函数特点。

  22. 第4章 基本函数 • 数值计算函数（17个，pp77) • 逻辑运算函数（19个，pp 80） • 数据类型转换函数（10个，pp 83） • 字符串处理函数（3个，pp 85） • 表处理函数（15个，pp 85）

  23. 第4章 图形处理函数 • 交互输入函数（10个，pp87） • 求值函数（4个，pp90) • AutoCAD命令函数（1个，pp91)

  24. 第4章 其它函数 • 程序结构控制函数（5个，pp91) • 文件管理与I/O函数（11个，pp93) • 自定义函数（pp95） • 增加AutoCAD命令函数（pp96)

  25. 第4章 AutoLISP语言（应用） • 程序语言学习的基本特点 • 学习策略：记语言规律、读程序、写程序 • 记命令：格式特点、命令分类、典型结构 • 读程序：看过程中每步的功能、整体关系 • 写程序：练习要精、每题吃透

  26. 第4章 对话框 对话框技术 • 对话框组成 • 构件与构件组 • 设计

  27. 零件分类 编码分类 特征码位法 码域法 特征位码域法 OK Cancel 第4章 对话框例题 绘出在AutoCAD编辑状态中下述文件在屏幕上显示的对话框内容 p：dialog { label="零件分类"； ：list_box { key="test_list_box"； label="编码分类"； list="特征码位法\n码域法\n特征位码域法"； } ok_cancel； } 答案：

  28. 本节课结论： • 这两章的知识有明显的内在联系 • 建议运用刚学习的理论和方法把教材的知识结构改造一下，比如把从原来教材对知识的描述创建成线性结构的知识体系 • 根据自己的特点决定学习策略，灵活掌握知识 • 精选习题，做精，注意在练习中理解。

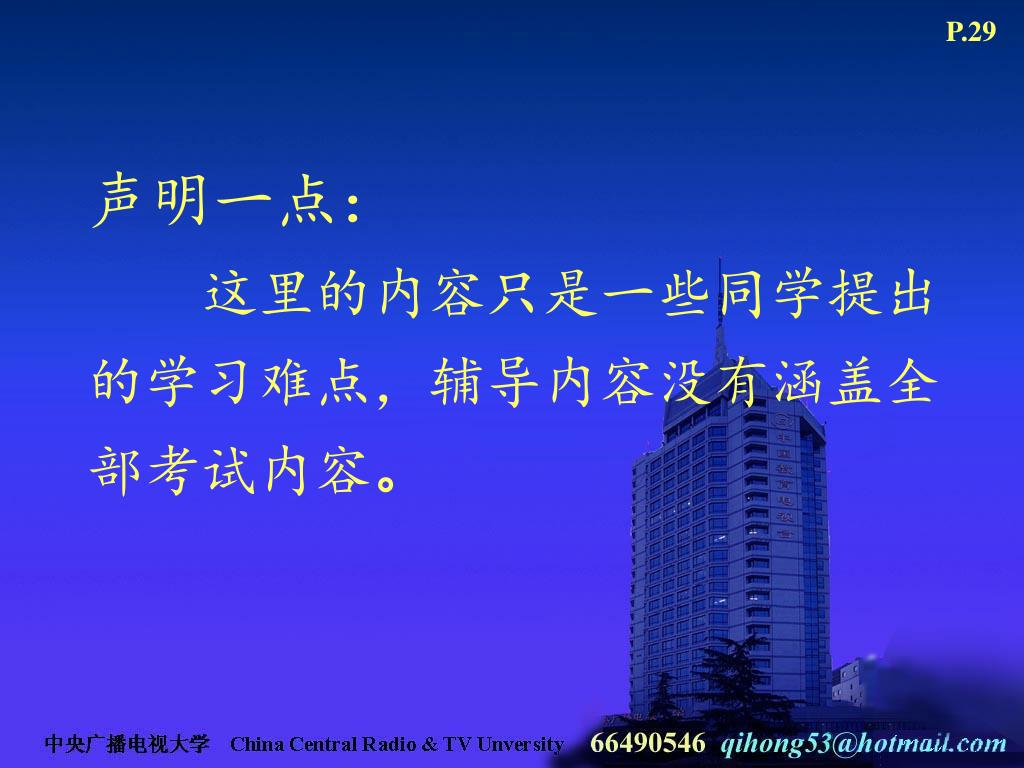

  29. 声明一点：这里的内容只是一些同学提出的学习难点，辅导内容没有涵盖全部考试内容。声明一点：这里的内容只是一些同学提出的学习难点，辅导内容没有涵盖全部考试内容。

  30. 鸣谢： 感谢电大在线的同志们给予的真诚帮助 在此： 祝愿同学们 学习上有更大的收获 考试取得好成绩
