資訊安全─入門手冊

1. 資訊安全─入門手冊 第 16 章 Internet架構

2. 第 16 章 Internet架構 • 在新的商業型態、降低銷售成本、提升客戶服務方面，Internet具有極大的潛力。 • 在組織的資訊和系統方面，也可能會增加極大的風險。 • 只要具有適當的安全架構，也可以賦予Internet極大的效用，且可用來管理資訊和系統的風險。

3. 本章的內容如下： • 16-1 提供哪些服務 • 16-2 不提供哪些服務 • 16-3 發展通訊架構 • 16-4 設計DMZ • 16-5 認識網路位址轉譯 • 16-6 設計合作夥伴網路

4. 16-1 提供哪些服務 • 關於Internet架構首先需要回答的問題是 － 組織希望透過Internet提供哪些服務？ • 希望提供哪些服務、服務的對象是誰，這些問題會大大地影響到整體架構，甚至也可能架設主機提供服務。

5. 本節的內容如下： • 16-1-1 郵件 • 16-1-2 電子郵件加密 • 16-1-3 Web站台 • 16-1-4 內部存取Internet • 16-1-5 組織外部存取內部系統 • 16-1-6 控制服務

6. 16-1-1 郵件 • 如果提供郵件服務時，一般提供的對象都是提供內部員工收送訊息。 • 這項服務至少需要架設一部接收類送郵件的伺服器。 • 如果要求更高的可用性，那麼至少需要兩部郵件伺服器。 • 外送郵件可以移到同一部伺服器進行處理，或是組織也可以允許桌上型電腦直接郵件發送到目標系統。

7. 組織也許會因為電子郵件討論群組之類的需求，而選擇架設公用郵件轉送（public mail relay），這類伺服器又稱為list server。 • list Server可以和一般郵件伺服器架在同一不設備上，這些系統接收外部使用者的郵件，接著將訊息轉送給list server的訂閱用戶。 • 在Internet整體架構的考量上，可能會產生更大的流量需求。 不建議組織允許桌上型系統，直接將郵件發送到目標系統。不過，如果組織的郵件系統是架在Internet上，每部桌上型電腦都是透過該郵件伺服器收發電子郵件。在這種情況下，限制桌上型電腦只能透過該部郵件伺服器送出電子郵件，這是較為聰明的作法。

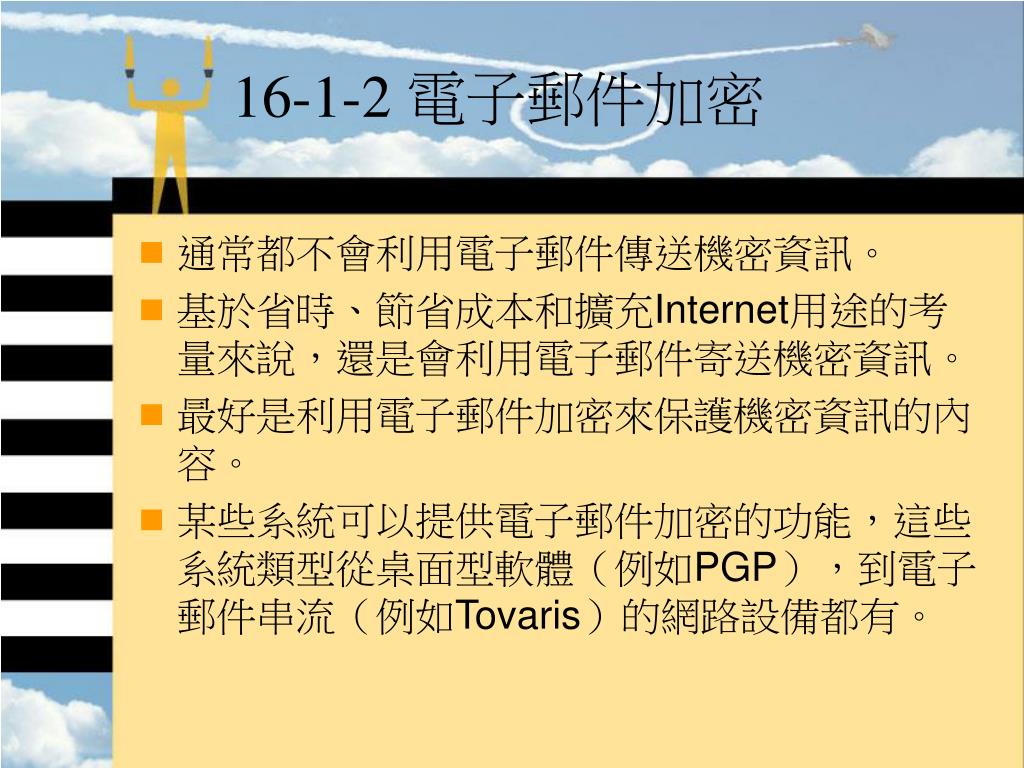

8. 16-1-2 電子郵件加密 • 通常都不會利用電子郵件傳送機密資訊。 • 基於省時、節省成本和擴充Internet用途的考量來說，還是會利用電子郵件寄送機密資訊。 • 最好是利用電子郵件加密來保護機密資訊的內容。 • 某些系統可以提供電子郵件加密的功能，這些系統類型從桌面型軟體（例如PGP），到電子郵件串流（例如Tovaris）的網路設備都有。

9. 系統的選用不僅僅是依據傳送和接收加密電子郵件的數量，還需要依據組織的復原政策和金鑰管理（詳見第12章）等其他需求而定。 某些企業（例如財稅機關和健保組織）會將客戶、患者相關的機密資訊加密。

10. 16-1-3 Web站台 • 如果組織選擇透過全球資訊網（World Wide Web）對客戶或夥伴發佈資訊，組織就會需要在內部或其他處所架設Web伺服器，並放置某些供大眾閱覽的內容。 • Web伺服器可以是簡單、靜態的內容，或是鏈結到提供動態內容和接受訂單的電子商務系統（詳見第17章）。 • Web站台的存取方式，可以是任何人皆可瀏覽或透過某些認證機制（通常是使用者ID和密碼）加以限制。

11. 如果含有某些限制性的內容時，站台應該要使用HTTPS（安全基座層，Secure Socket Layer，SSL）保護機密資訊。 • 除了提供Web伺服器之外，可能也會提供檔案傳輸協定（File Transfer Protocol，FTP）。 • FTP允許組織外部的使用者，透過Web瀏覽器或FTP用戶端的協助，傳送或取得檔案。 • 在使用者認證方面，可以採用匿名登入或要求輸入使用者ID和密碼登入認證。

12. 16-1-4 內部存取Internet • 員工如何存取Internet應該依據政策加以規範（詳見第6章）。 • 某些組織允許員工存取Internet任何服務，包括傳訊、聊天室、影音串流等。 • 某些組織只允許員工使用瀏覽器，且只能瀏覽特定的網站。 • 這些決策都會影響到網路的流量。

13. 較常允許員工存取的服務如下： 不論組織是否允許使用串流影音，許多站台目前也可透過HTTP提供這方面的服務；因此，這些流量和一般性的Web流量完全相同。同樣的，Internet目前也有許多點對點（peer-to-peer）服務，這些服務也是透過連接埠80運作。這些類型的服務，也會提高未獲授權取得內部系統存取權的風險。

14. 16-1-5 組織外部存取內部系統 • 從組織外部存取內部敏感性系統，一直都是安全和網路人員非常棘手的問題。 • 內部系統是指組織內部主要的作業系統。 • 在本質上這些系統的架設目地，和Web伺服器或郵件伺服器的服務有所不同。 • 員工存取（通常是從遠地執行工作）或非員工存取，是從組織外部存取組織內部系統的兩種可能類型。

15. 從遠地存取組織內部系統的員工，一般都是透過Internet使用VPN（virtual private network）、某些遠端存取伺服器（remote access server）的撥接線路，或是專線等方式。 • 是否允許這些存取方式，也都會影響組織的Internet架構。 • 如果是其他組織要求存取組織的內部系統，那麼影響就會非常嚴重。

16. 即使是商業夥伴利用可信任的存取，也會間接地影響風險管理。即使是商業夥伴利用可信任的存取，也會間接地影響風險管理。 • 至於透過VPN、撥接線路或數據專線、透過未加密的Internet存取（例如telnet）等方式，端賴連線的目地而定。 在實務上，並不建議採用透過未加密Internet的存取方式；然而，某些企業卻會允許這種類型的存取方式。如果是在這樣的情況下，必須盡力將這些系統移到內部網路的範圍之外，且將系統放在受到限制的網段（例如稍後介紹的DMZ）。

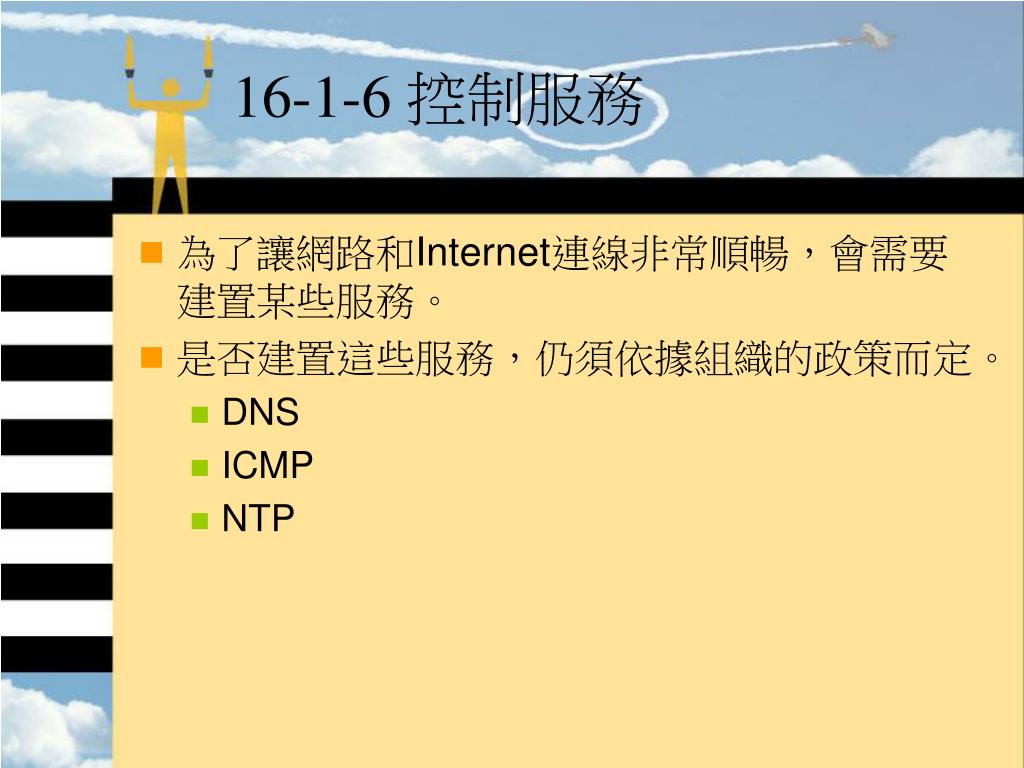

17. 16-1-6 控制服務 • 為了讓網路和Internet連線非常順暢，會需要建置某些服務。 • 是否建置這些服務，仍須依據組織的政策而定。 • DNS • ICMP • NTP

18. DNS • 網域名稱服務（Domain Name Service，DNS），這是一種提供主機名稱和IP位址解析的服務。若 • 是少了這項服務，內部使用者會難以解析Web站台的位址，而且也會難以存取Internet。 • 內部系統會向內部DNS查詢所有的位址，內部DNS也可以向ISP的DNS查詢、解析外部位址。 • 組織內部的系統不需要直接查詢外部DNS系統。

19. 內部DNS也必須對外開放，組織外部的使用者才能存取組織的Web站台。內部DNS也必須對外開放，組織外部的使用者才能存取組織的Web站台。 • 為了完成這項目標，組織可以選擇自行架設DNS或由ISP的DNS代轉，這項決策也會影響到組織的Internet架構。 • 如果決定自行架設、管理DNS，這部系統必須和內部DNS有所區分，且外部DNS也不應該架設在內部系統的網段中（也稱為DNS切割）。

20. ICMP • Internet控制訊息協定（Internet Control Message Protocol，ICMP），用來提供ping（系統架設之後就可以找到）這類服務。 • 除了ping之外，ICMP也提供『network and host unreachable』和『packet time to live expired』等訊息。這些訊息都有助於提高網路運作的效率。 由於這項服務會嚴重影響網路的運作，所以也可以拒絕或阻斷ICMP服務。舉例來說，如果內部使用者嘗試尋找卻找不到遠端Web伺服器時，ICMP即可回送『ICMP host unreachable』告知使用者。如果阻斷內部網路ICMP服務時，使用者會一直等候直到連線逾時為止，然後就會看到『找不到網頁』的訊息。

21. NTP • 網路校時協定（Network Time Protocol，NTP），這是一種可以讓許多系統時間同步的服務。 • 目前在Internet上，已有許多提供這類校時資源的站台。 • 如果組織選擇提供這項服務，就應該將一部系統設定成地區時間，且只有這部系統才可以和Internet的NTP溝通。 • 所有的內部系統，都應該和這部系統溝通並完成校時動作。

22. 16-2 不提供哪些服務 • 在設計Internet架構時，應該要包含滿足需求的服務，但是也不要提供不必要的服務。 • 採用這種設計法則設計Internet架構時，將會排除絕大部分的重大風險。 • 會造成重大風險的服務如下：

24. NetMeeting需要編號較高的連接埠才能正常運作，因此具有潛在的危險性。NetMeeting需要編號較高的連接埠才能正常運作，因此具有潛在的危險性。 • 若要必須使用這些連接埠，使用H.323 proxy會比較安全些。 • 遠端控制協定（Remote Control Protocols）,例如PC Anywhere和VNC都是屬於這種類型的服務。 • 如果遠端使用者必須使用這類協定控制內部系統，也應該要透過VPN連線。

25. 簡單網路管理協定（Simple Network Management Protocol,SNMP）（連接埠169），可用來管理組織內部網路的網路管理，不過遠地不應該使用這項服務來管理組織的內部系統。

26. 16-3 發展通訊架構 • 在逐步規劃組織Internet連線的通訊架構時，最重要的就是流量處理能力和可用性問題。 • 在某些情況下，必須和組織的ISP（Internett service provider）討論流量處理能力的問題。 • ISP應該建議提供適當服務所需的通訊線路。 • 可用性需求應該由組織自行設定。 • 如果Internet只是提供員工業務範圍之外的功能時，因為網路中斷並不會影響正常的工作，所以可用性的需求應該會非常低。

27. 如果組織計畫建置電子商務站台，且Internet是組織營運的重心，那麼可用性就是組織成敗的關鍵。如果組織計畫建置電子商務站台，且Internet是組織營運的重心，那麼可用性就是組織成敗的關鍵。 • 在設計Internet連線的時候，應該一併考量容錯和復原的能力。 • 本節的內容如下： • 16-3-1 單一通訊線路 • 16-3-2 多條通訊線路連接到單一ISP • 16-3-3 多條線路連接到多個ISP

28. 16-3-1 單一通訊線路 • 利用單一通訊線路連接Internet，這是目前最常見的Internet架構。 • ISP透過單一通訊線路提供組織適當的頻寬，詳見圖16-1。 • 一般而言，ISP也會提供連線所需的路由器和通道服務單元（Channel Server Unit，CSU）。 • 組織也同樣可以選購並安裝這些設備。

29. 本地迴路（local loop）是組織設施連線到電話公司機房（central office，CO）的線路或光纖，在ISP附近也會有一個出線點（point of presence，POP）。 • 連線到ISP的線路，實際上是最接近POP的端末線路。 • 雖然不是最近POP，但本地迴路仍然需要經過最近的CO。從POP開始算起，連線才會透過ISP的網路進入Internet。

30. 圖16-1 標準單一通訊線路架構

31. 在圖16-1的連線架構之中，只要一個環節故障，就會導致整個連結中斷。在圖16-1的連線架構之中，只要一個環節故障，就會導致整個連結中斷。 • 故障的範例如下： • 路由器可能會故障 • CSU可能會故障 • 本地迴路可能會斷線 • CO可能遭到破壞 • ISP的POP可能會故障

32. 只要發生單一環節故障，也就等於整個連結線路故障。只要發生單一環節故障，也就等於整個連結線路故障。 • 路由器故障的機率比CO遭到破壞的機率來得高出許多。 • 施工單位也可能不慎挖斷纜線，這樣會造成長時間斷線。 • 上述可能的原因還不包含ISP本身發生故障在內。

33. 因為氣候、挖斷纜線、或阻斷服務攻擊等，這些非特定因素也會造成連線中斷。因為氣候、挖斷纜線、或阻斷服務攻擊等，這些非特定因素也會造成連線中斷。 • 這種架構僅僅適合用在非商業性質的Internet連線。

34. 16-3-2 多條通訊線路連接到單一ISP • 為克服單一環節故障而導致整個連線中斷，可以採用佈設多條和ISP連接的線路。 • 不同的ISP會提供不同的服務。 • 例如：某些ISP會稱為非正式鏈結（shadow link），有些ISP會稱為備援電路（redundant circuit，台灣多半使用這個名稱）。 • 不論如何稱呼，都是希望提供避免線路中斷而導致停止服務的第二條線路。

35. 單一POP接線 • ISP可以利用連接到相同POP的備援電路（詳見圖16-2），提供線路容錯（fail-over）能力。 • 備援電路可能包含備援路由器和CSU，也有可能只有一部路由器而已。 • 如果主要電路發生故障時，第二組電路會立即替補故障的線路。 • 此種架構可以避免路由器、CSU、電話公司到CO的迴路，以及ISP連線端末的設備發生故障。

36. 圖16-2 單一POP接線的備援電路

37. 雖然這些都是常見的線路故障原因，但是卻無法降低設備故障的機率。雖然這些都是常見的線路故障原因，但是卻無法降低設備故障的機率。 • 可預防任何一組設備故障而導致整個連線中斷。 • 這種架構的另一種效益 － 備援電路的成本較低。 • ISP提供備援電路的費用會比完整線路的費用低廉。

38. 多條POP接線 • 添購另一組連接到POP的連線，可以增加可用性和可靠度（詳見圖16-3）。在這樣的情況下，第二組做為備援線路或持續運作的線路（稱為熱備援線路，hot redundant）。 • 為了讓這種架構運作順暢，ISP通常都會執行邊境閘道器協定（Border Getway Protocol，BGP）。 • BGP是一種路由協定（routing protocol），這是在雙連線類型的兩個實體之間，用來指定路由的一種協定。

39. 圖16-3 多條線路連接到多個POP

40. 在使用BGP協定的時候，必須非常審慎地設定路由。在使用BGP協定的時候，必須非常審慎地設定路由。 • 在這種架構下仍然可能造成通訊故障的單一環節 － 本地迴路和CO。 • 除非該組織擁有兩組本地迴路和CO，否則仍舊無法克服這兩種因素。 • 如果該組織真的採用兩組本地迴路和CO，整體架構就會變成圖16-4的架構。

41. 圖16-4 透過多條本地迴路的連線方式

42. 16-3-3 多條線路連接到多個ISP • 這種Internet架構不見得能夠解決所有的問題和風險。 • 如果妥善設定，使用多個ISP確實可以降低服務中斷的風險（詳見圖16-5）。 • 除了如何選擇ISP是需要考量的重點之外，組織採用的定址計畫也有極大的關聯性。

43. 選擇ISP • 採用多ISP的Internet架構，確實是一項非常複雜的工程，而且也需要多方的知識和瞭解ISP的實務經驗。 • BGP是一種最需要瞭解的知識。 • 由於將會使用BGP來路由組織的流量，所以組織和ISP必須非常謹慎、妥善地設定BGP。 • 連線的實際路由問題，是影響選擇ISP的另一個問題。

44. 圖16-5 採用多個ISP的Internet架構

45. 如果組織的設施並沒有連接多組本地迴路時，本地迴路可能會持續造成單一環節失效的問題。如果組織的設施並沒有連接多組本地迴路時，本地迴路可能會持續造成單一環節失效的問題。 • 如果只有單一本地迴路時，選擇使用無線通訊替代末端線路（last mile）的ISP（詳見圖16-6），也可達成電路備援的目地。 • 由於無線通訊可能受到天候狀況、暴風雨的侵襲，或是飛行物的影響等，而造成資料遺漏或效能降低的問題。

46. 圖16-6利用無線網路ISP提高可用性

47. 採用無線通訊並不能完全解決可用性的問題。 • 雖說無線通訊也具有諸多的問題，不過卻也不至於造成通訊完全中斷的情況。 選用無線網路ISP和傳統式ISP的需求都一樣。任何ISP都應該提供服務等級的同意書，而且都應該出具完整的管理實務同意書。

48. 定址 • 採用多ISP架構運作模式的另一項問題，就是 － 定址問題。 • 在一般的情況下，採用單一ISP連線時，ISP會分配一段位址空間。 • ISP會妥善地設定路由器，並確保屬於組織的流量最後都會找到送達組織的路徑。 • ISP會將組織的位址廣播給其他ISP，因此所有透過Internet的流量最後都會傳送給組織的系統。

49. 在採用多ISP架構時，每一個ISP分配的位址範圍都不一樣，因此組織必須選擇將要使用的位址範圍。在採用多ISP架構時，每一個ISP分配的位址範圍都不一樣，因此組織必須選擇將要使用的位址範圍。 • 可能會發生一家ISP的路由可以正常運作，而其他ISP必須同意、廣播分配給組織的位址空間，都是屬於前面那家ISP管轄的位址。 • 這種組態設定方式需要非常專業的BGP運作知識，這樣才不會造成路由發生錯誤。

50. 另一種選擇就是組織購置自己的位址空間。 • 雖然這樣可以解決部分的問題，但是和組織連線的ISP卻必須廣播不屬於自己的位址空間，而且也會帶來新的問題。 • 最後一種選擇就是同時使用兩家ISP提供的位址。在這種情況下，某些系統會使用第一家ISP的位址，某些系統卻使用第二家ISP的位址。
