金屬工業研究發展中心閥門流量測試概述 講師：鄭遠中工程師

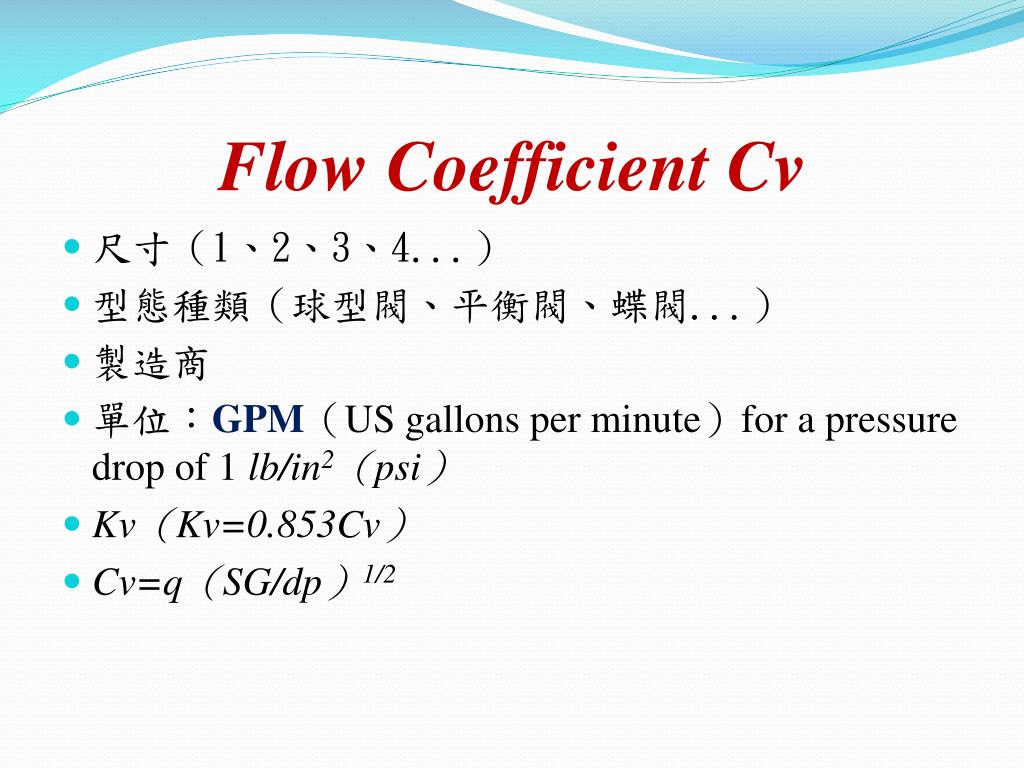

Flow Coefficient Cv • 尺寸（1、2、3、4...） • 型態種類（球型閥、平衡閥、蝶閥...） • 製造商 • 單位：GPM（US gallons per minute）for a pressure drop of 1 lb/in2（psi） • Kv（Kv=0.853Cv） • Cv=q（SG/dp）1/2

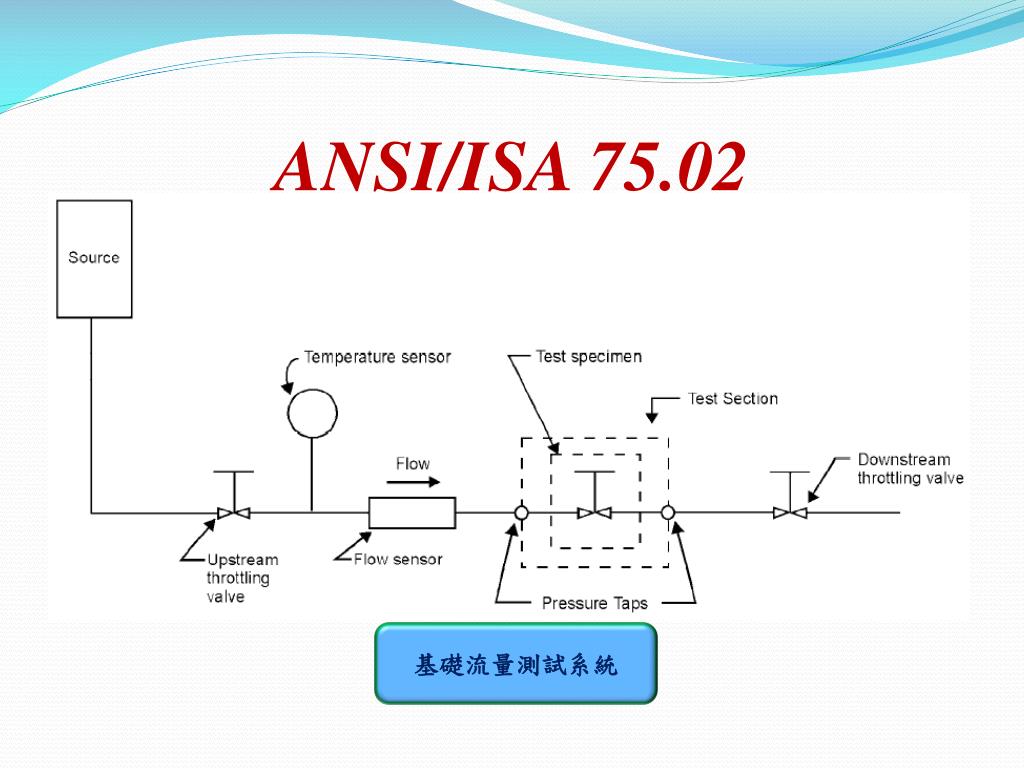

ANSI/ISA 75.02 基礎流量測試系統

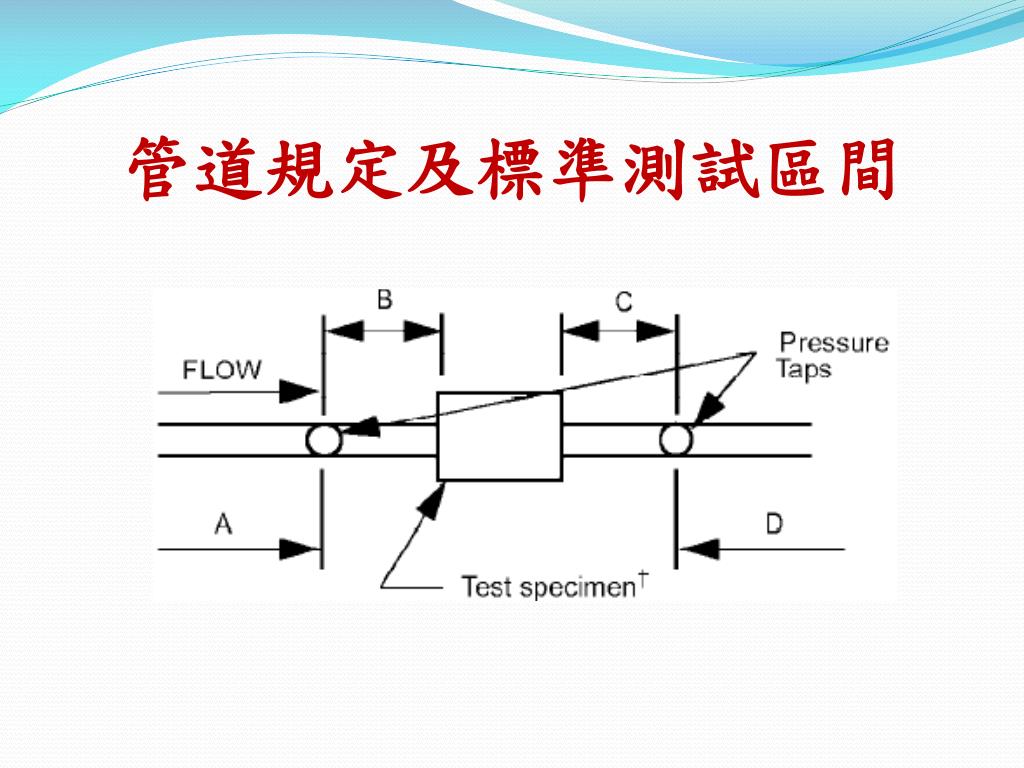

管道規定及標準測試區間

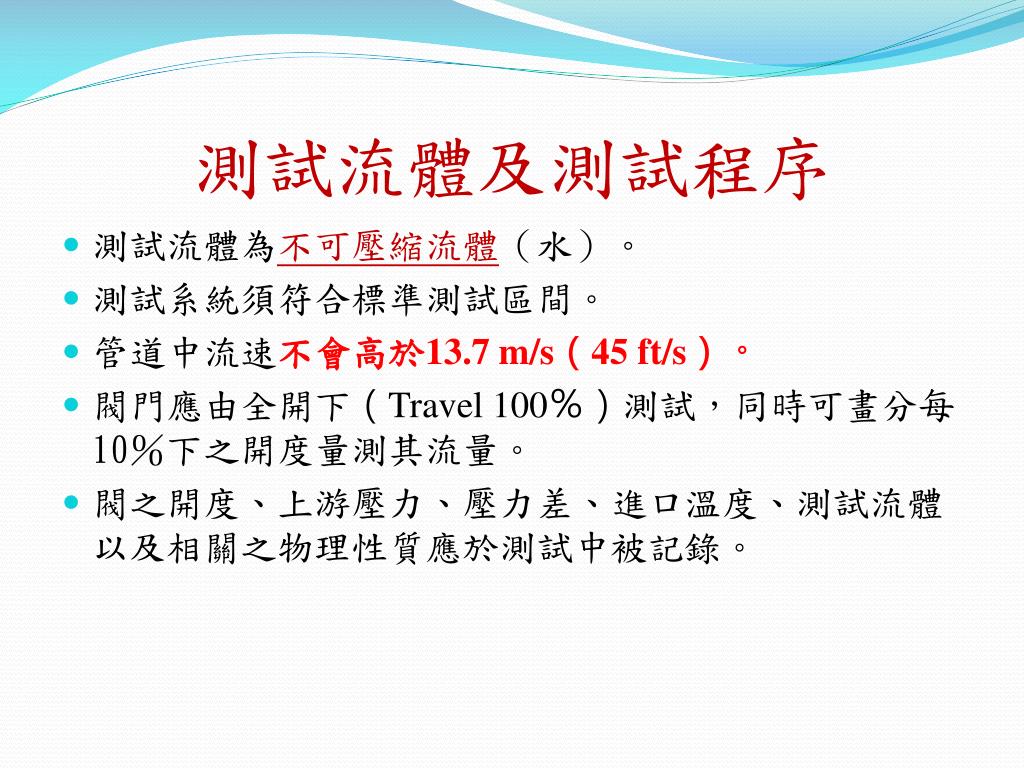

測試流體及測試程序 • 測試流體為不可壓縮流體（水）。 • 測試系統須符合標準測試區間。 • 管道中流速不會高於13.7 m/s（45 ft/s）。 • 閥門應由全開下（Travel 100％）測試，同時可畫分每10％下之開度量測其流量。 • 閥之開度、上游壓力、壓力差、進口溫度、測試流體以及相關之物理性質應於測試中被記錄。

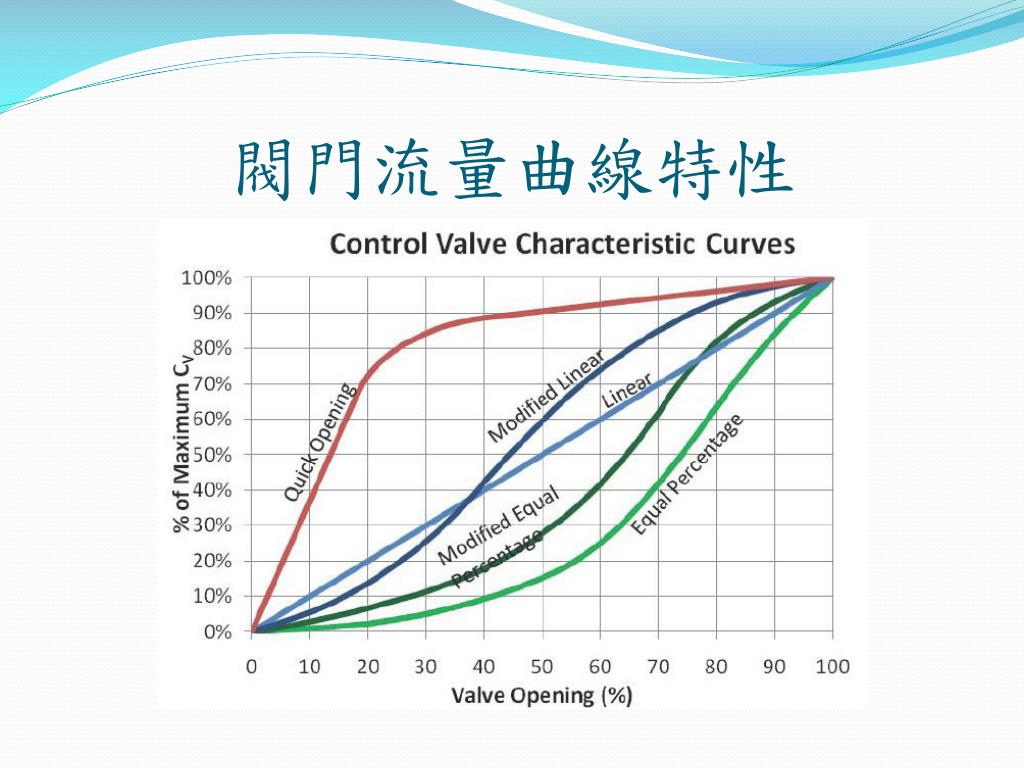

閥門流量曲線特性

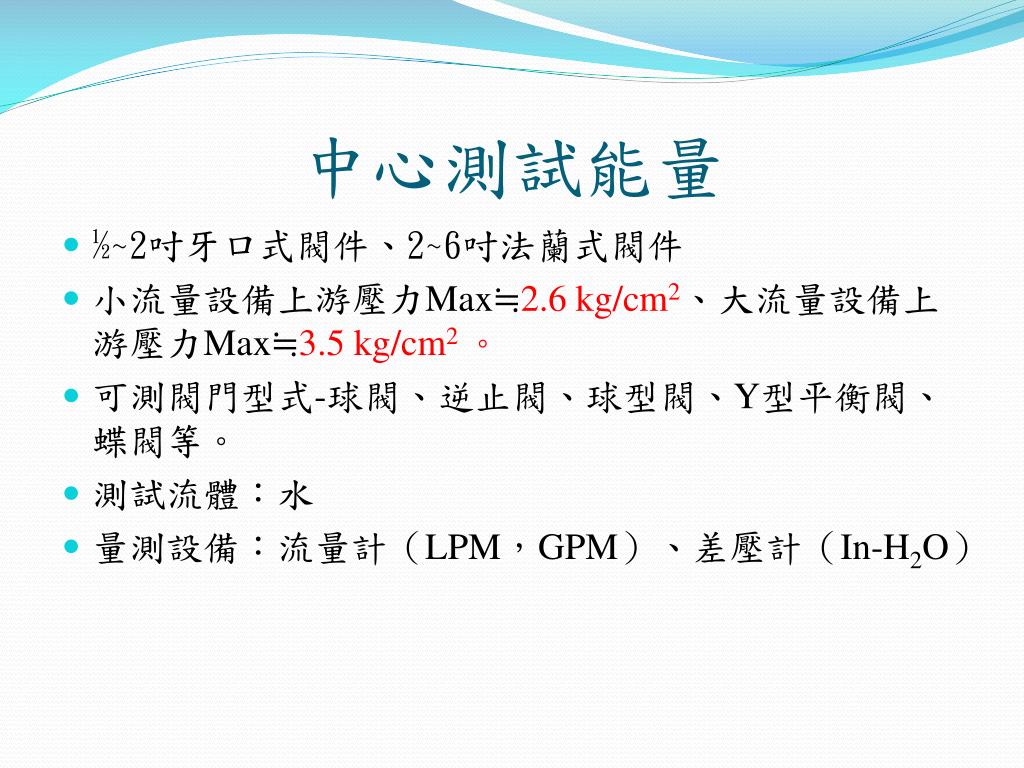

中心測試能量 • ½~2吋牙口式閥件、2~6吋法蘭式閥件 • 小流量設備上游壓力Max≒2.6 kg/cm2、大流量設備上游壓力Max≒3.5 kg/cm2 。 • 可測閥門型式-球閥、逆止閥、球型閥、Y型平衡閥、蝶閥等。 • 測試流體：水 • 量測設備：流量計（LPM，GPM）、差壓計（In-H2O）

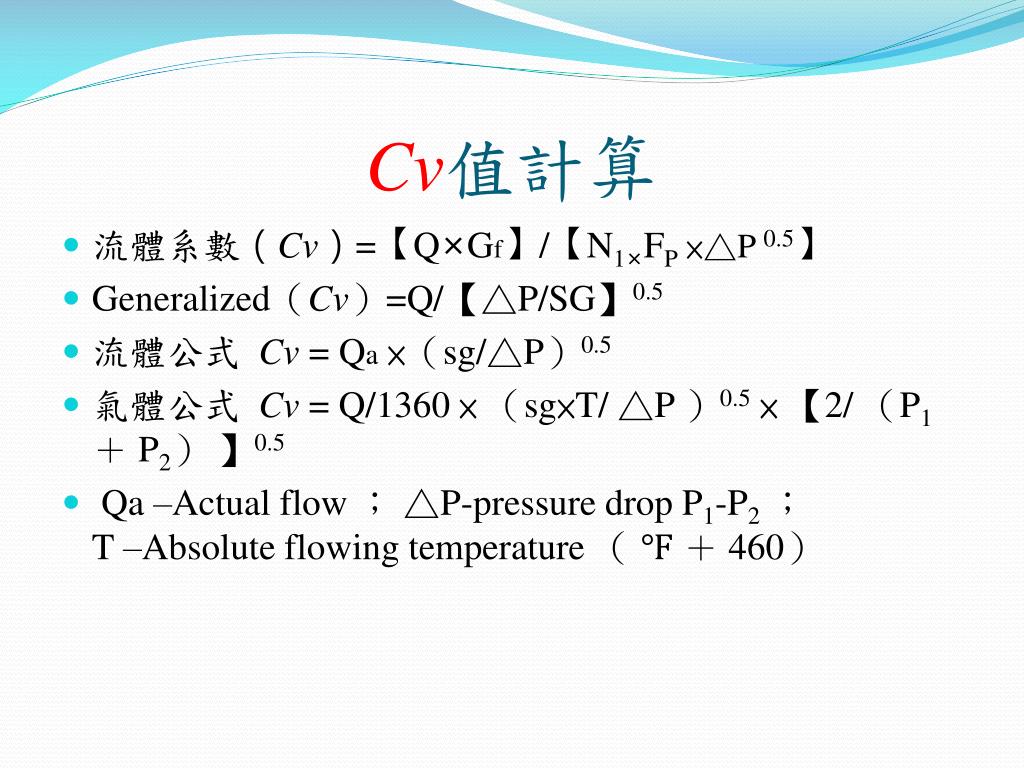

Cv值計算 • 流體系數（Cv）=【Q×Gf】/【N1×FP ×△P 0.5】 • Generalized（Cv）=Q/【△P/SG】0.5 • 流體公式 Cv = Qa ×（sg/△P）0.5 • 氣體公式 Cv = Q/1360 × （sg×T/ △P ）0.5 × 【2/ （P1＋ P2）】0.5 • Qa –Actual flow ； △P-pressure drop P1-P2； T–Absolute flowing temperature （ ℉ ＋ 460）

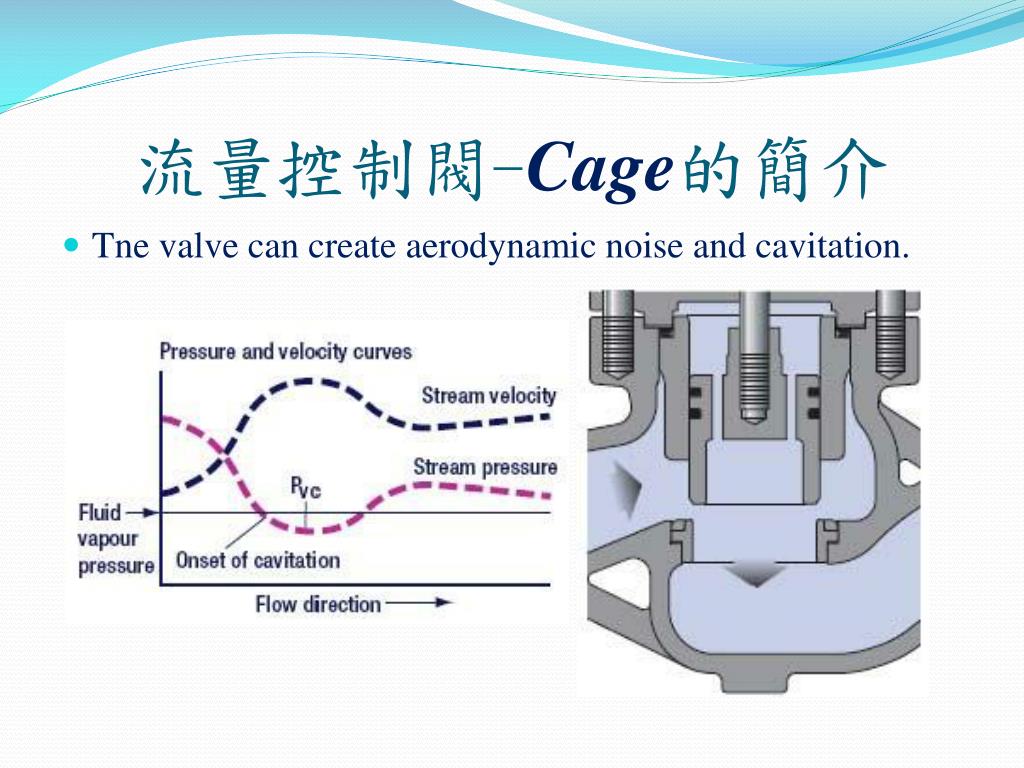

流量控制閥-Cage的簡介 • Tne valve can create aerodynamic noise and cavitation.

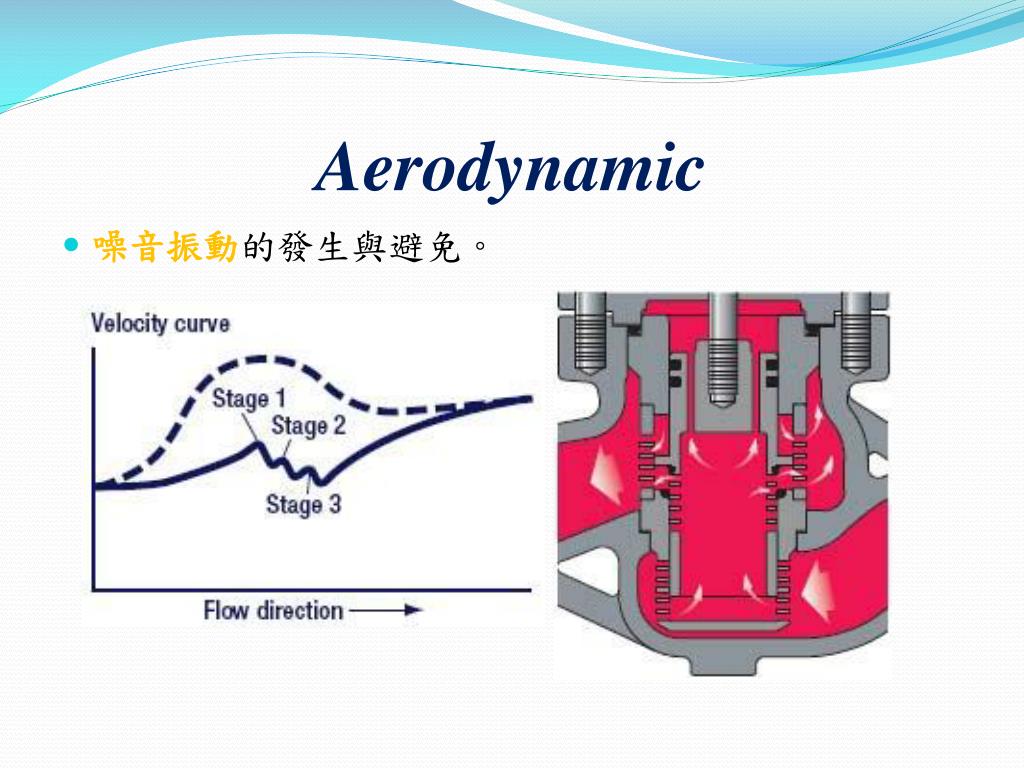

Aerodynamic • 噪音振動的發生與避免。

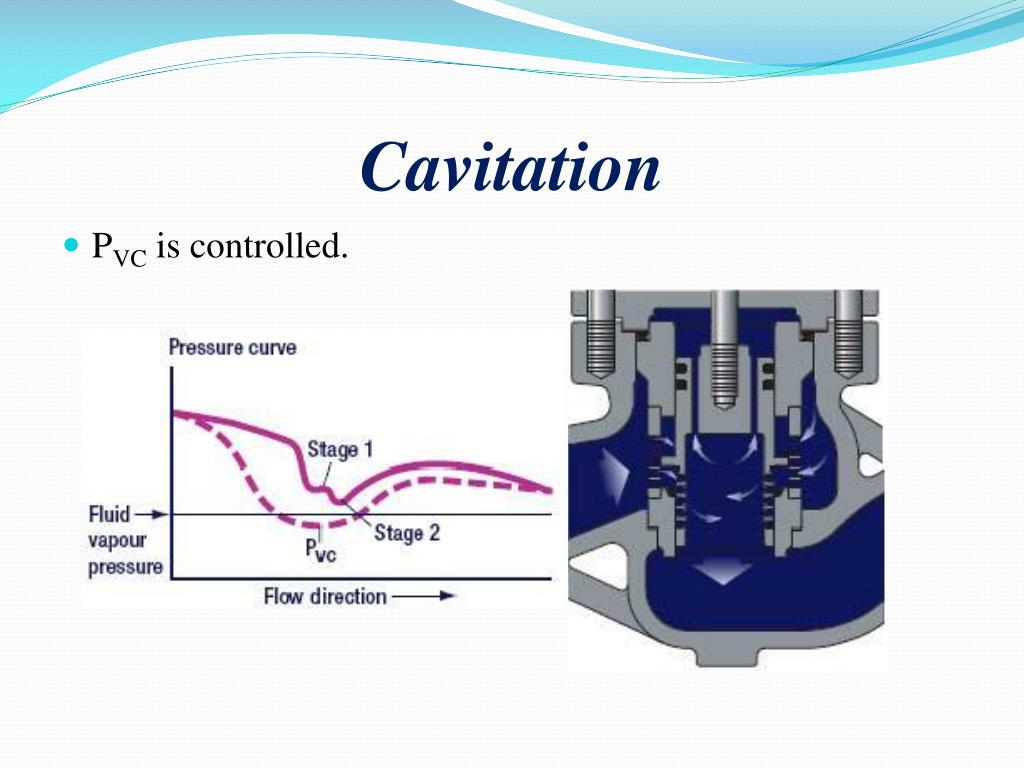

Cavitation • PVC is controlled.

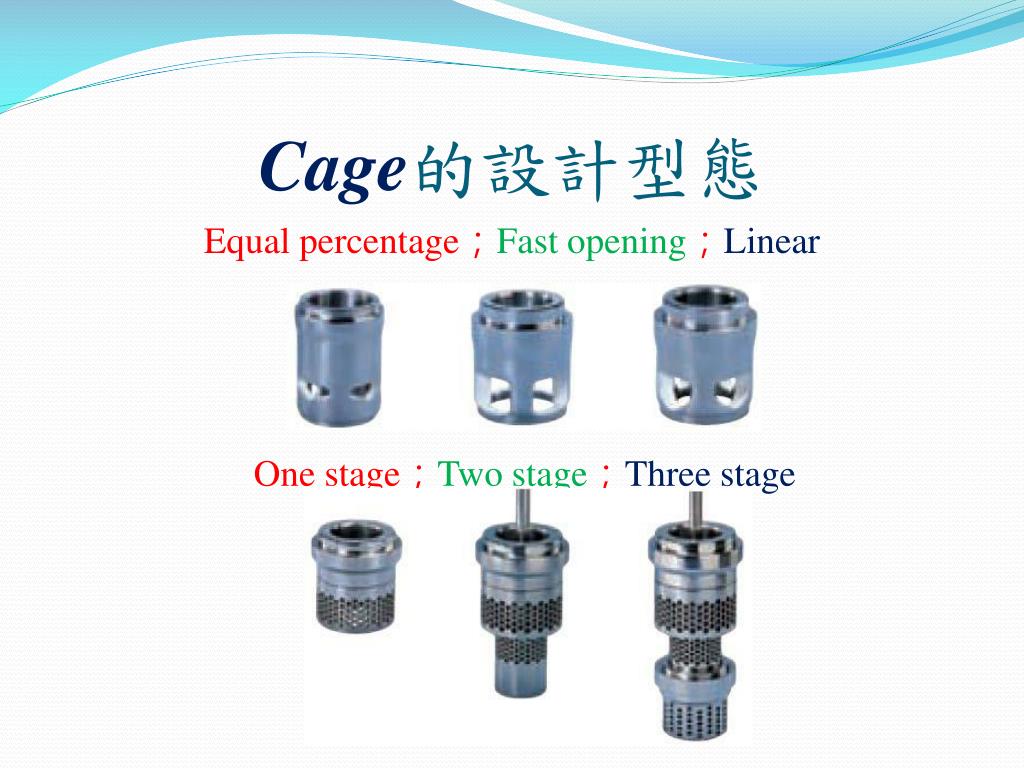

Cage的設計型態 Equal percentage；Fast opening；Linear One stage；Two stage；Three stage

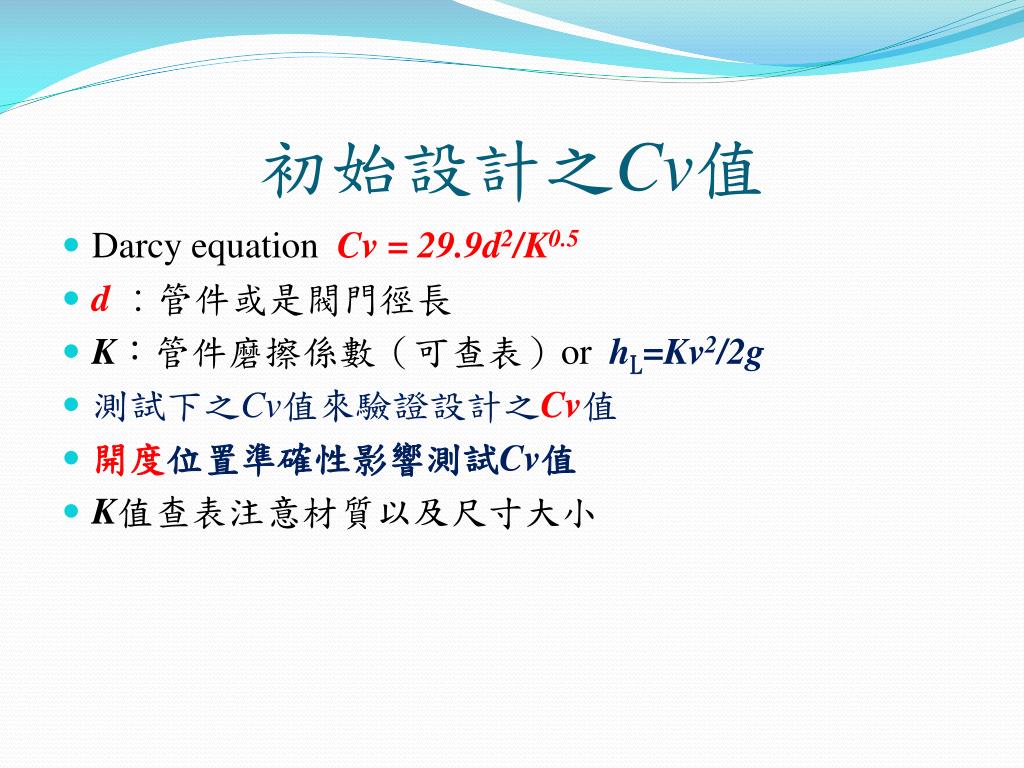

初始設計之Cv值 • Darcy equation Cv = 29.9d2/K0.5 • d：管件或是閥門徑長 • K：管件磨擦係數（可查表）or hL=Kv2/2g • 測試下之Cv值來驗證設計之Cv值 • 開度位置準確性影響測試Cv值 • K值查表注意材質以及尺寸大小

Q ＆ A 感謝各位閥界先進的聆聽！
