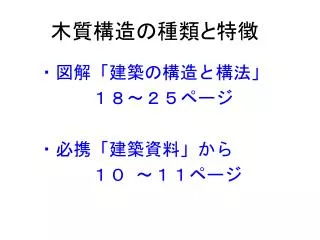

  1. 木質構造の種類と特徴 ・図解「建築の構造と構法」 　　　１８～２５ページ ・必携「建築資料」から 　　　１０ ～１１ページ

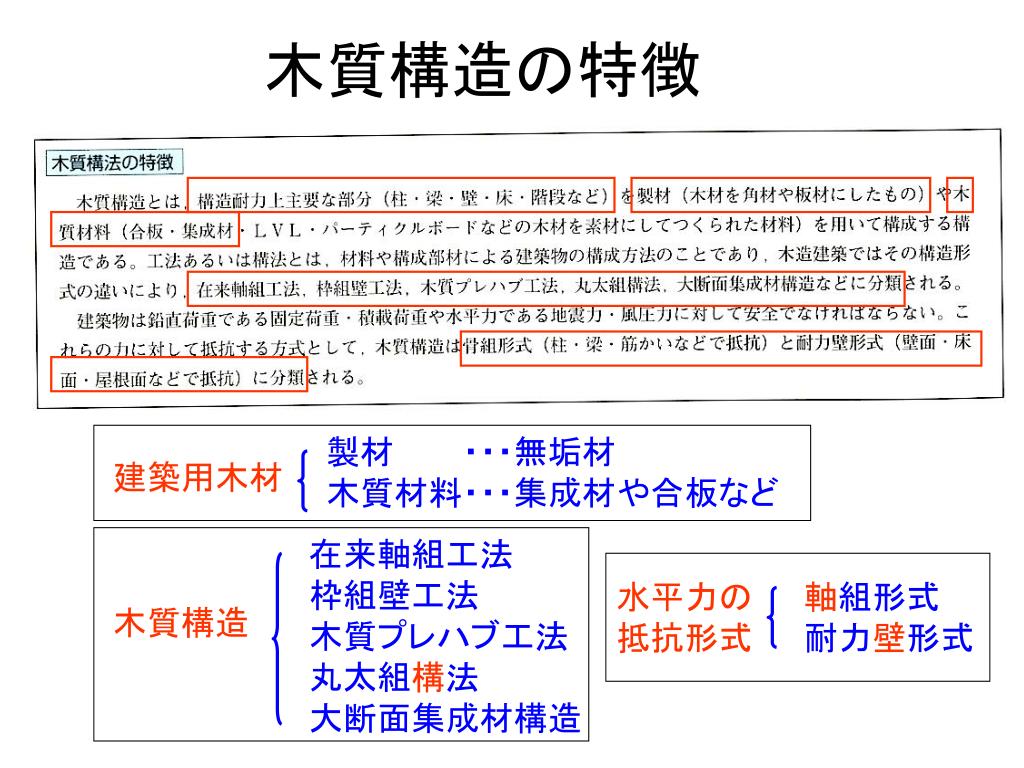

  2. 木質構造の特徴 製材　　　・・・無垢材 木質材料・・・集成材や合板など 建築用木材 在来軸組工法 枠組壁工法 木質プレハブ工法 丸太組構法 大断面集成材構造 水平力の 抵抗形式 軸組形式 耐力壁形式 木質構造

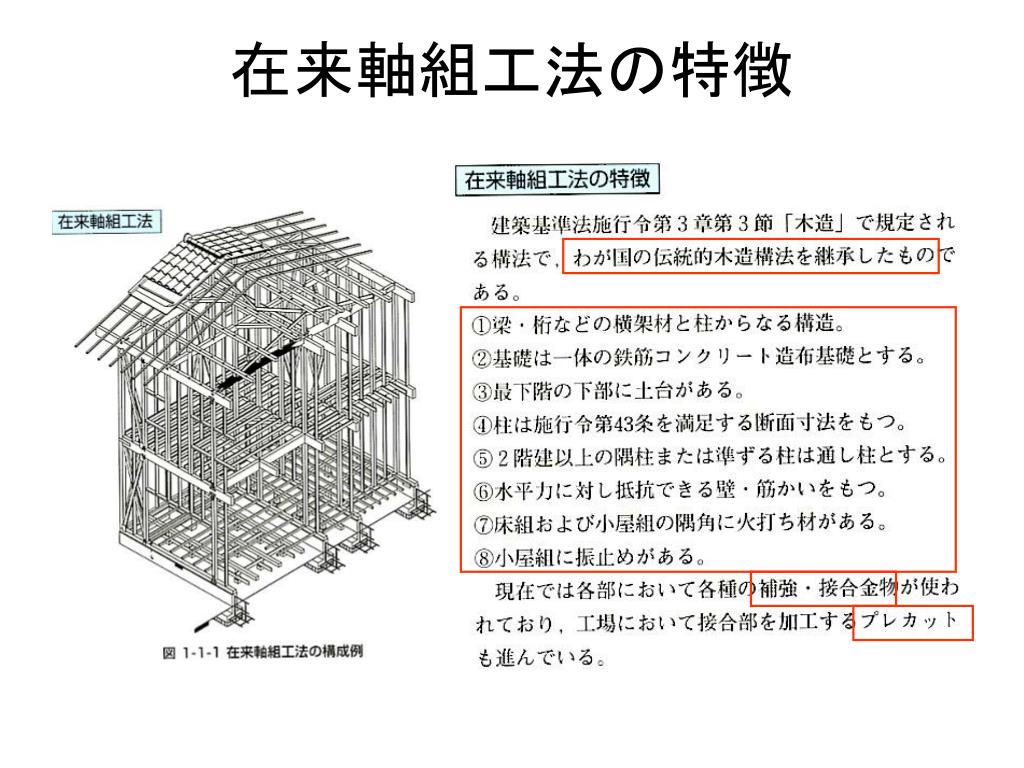

  3. 在来軸組工法の特徴

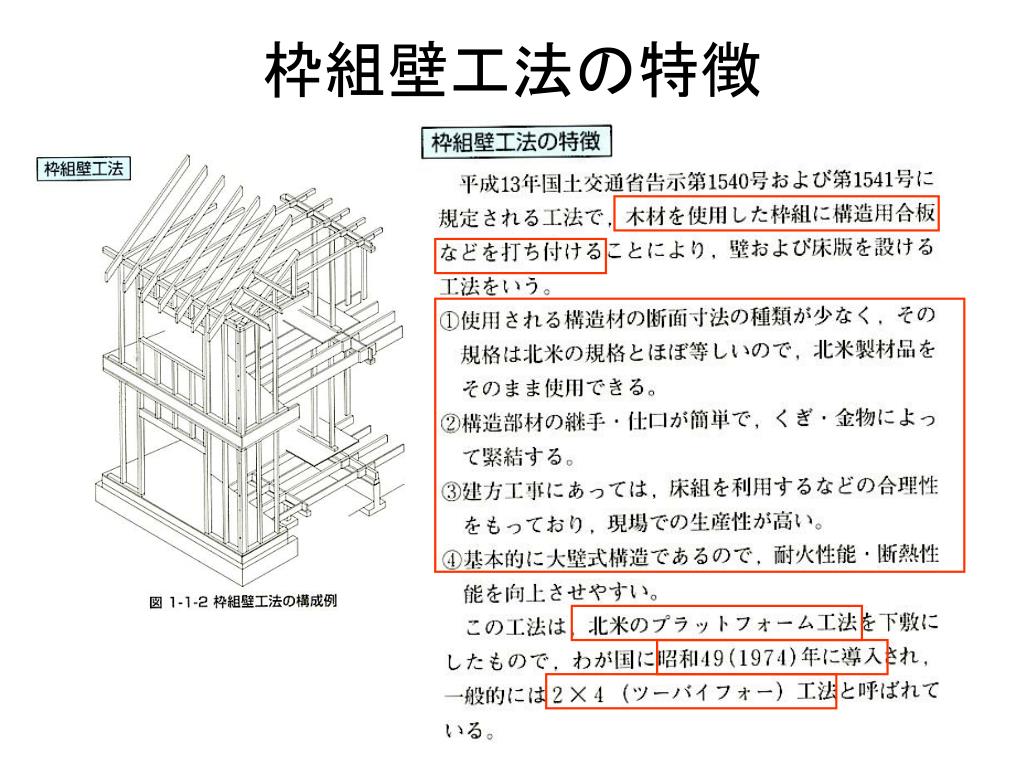

  4. 枠組壁工法の特徴

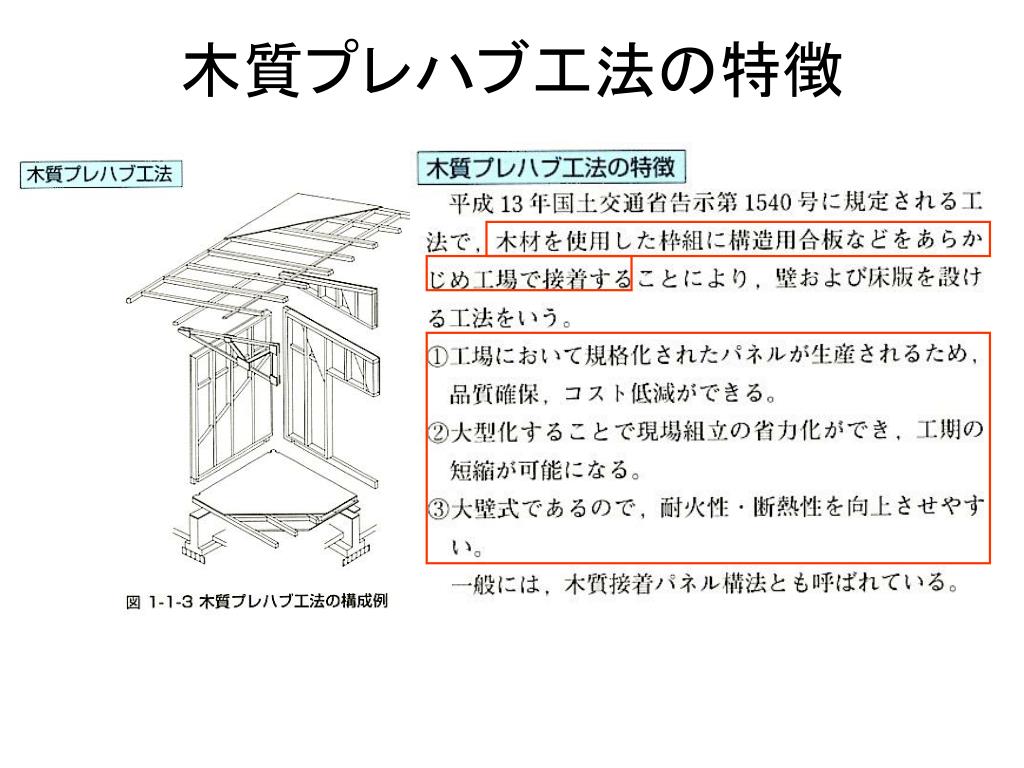

  5. 木質プレハブ工法の特徴

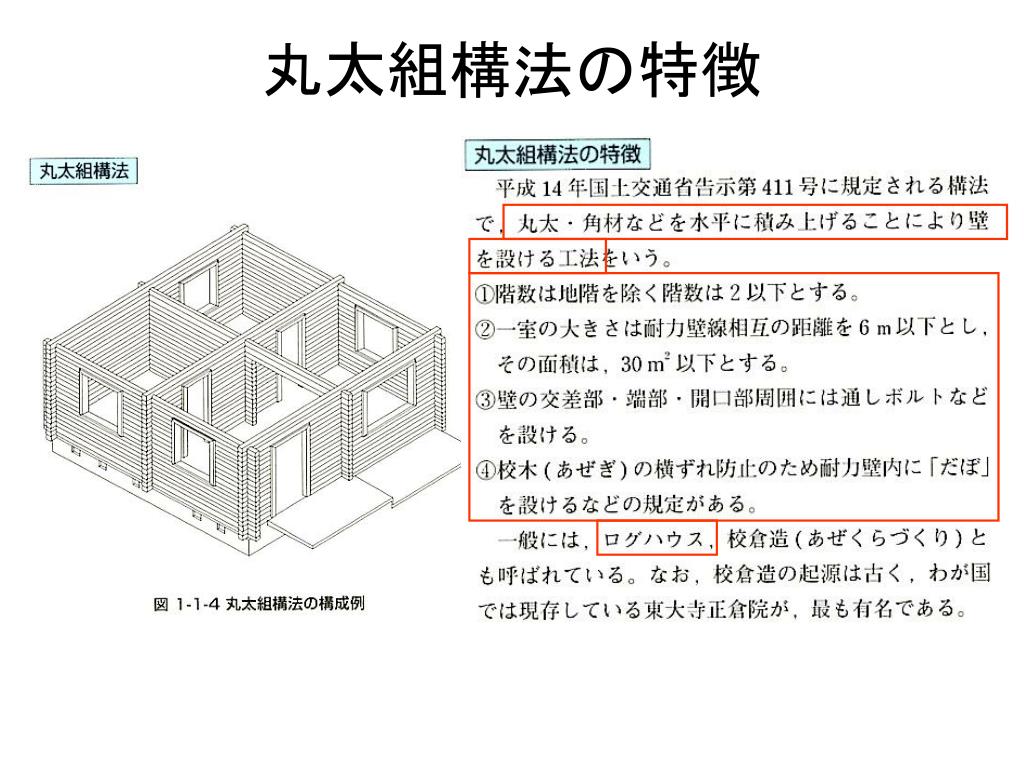

  6. 丸太組構法の特徴

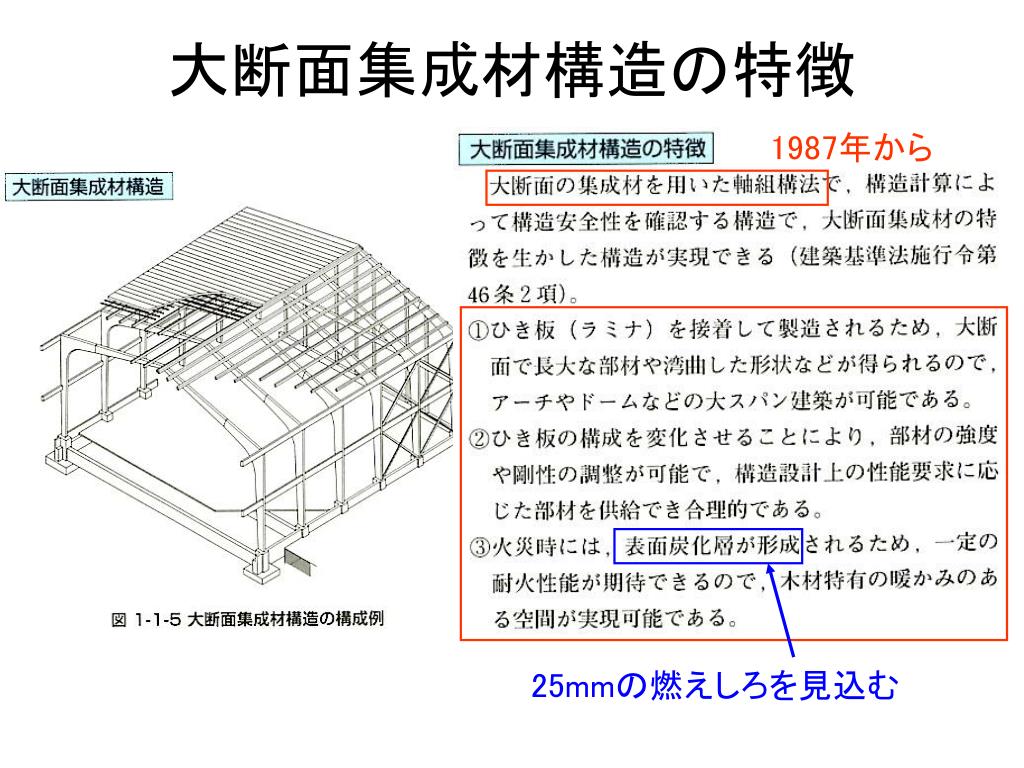

  7. 大断面集成材構造の特徴 1987年から 25mmの燃えしろを見込む

  8. 在来軸組工法の部材構成

  9. １階平面図 通し柱 3640 3640 2730 管柱

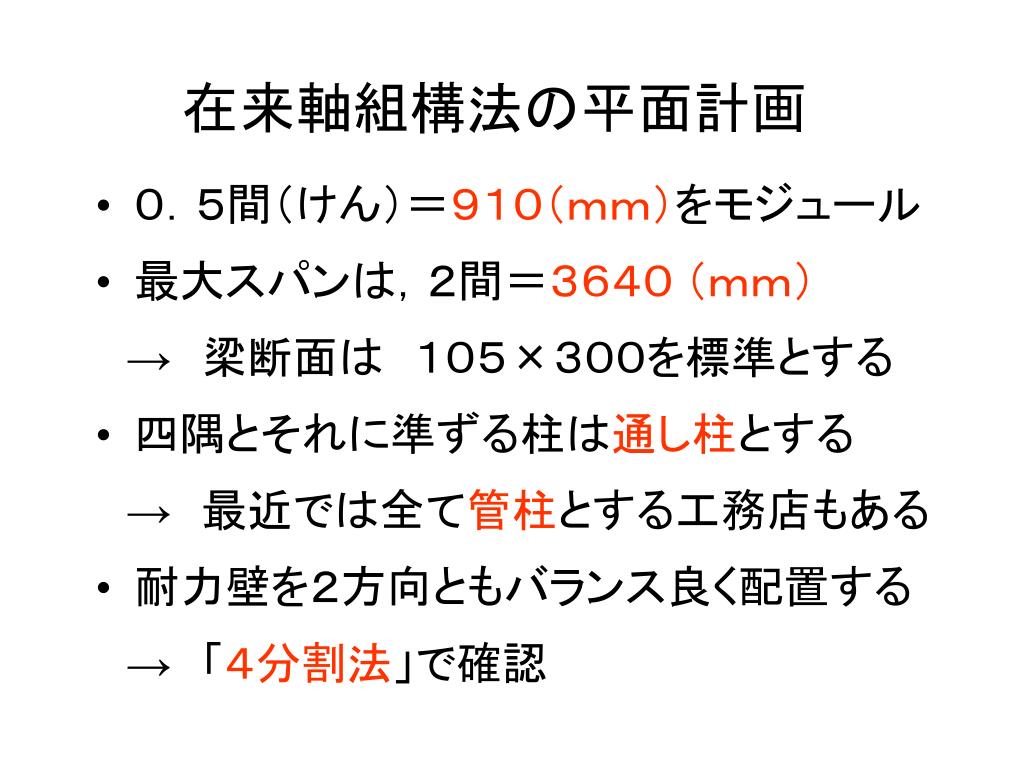

  10. 在来軸組構法の平面計画 • ０．５間（けん）＝９１０（ｍｍ）をモジュール • 最大スパンは，２間＝３６４０ （ｍｍ） 　→　梁断面は　１０５×３００を標準とする • 四隅とそれに準ずる柱は通し柱とする 　→　最近では全て管柱とする工務店もある • 耐力壁を２方向ともバランス良く配置する 　→　「４分割法」で確認

  11. ２階平面図 通し柱 3640

  12. 立面図

  13. A－A’断面図

  14. 基礎伏図

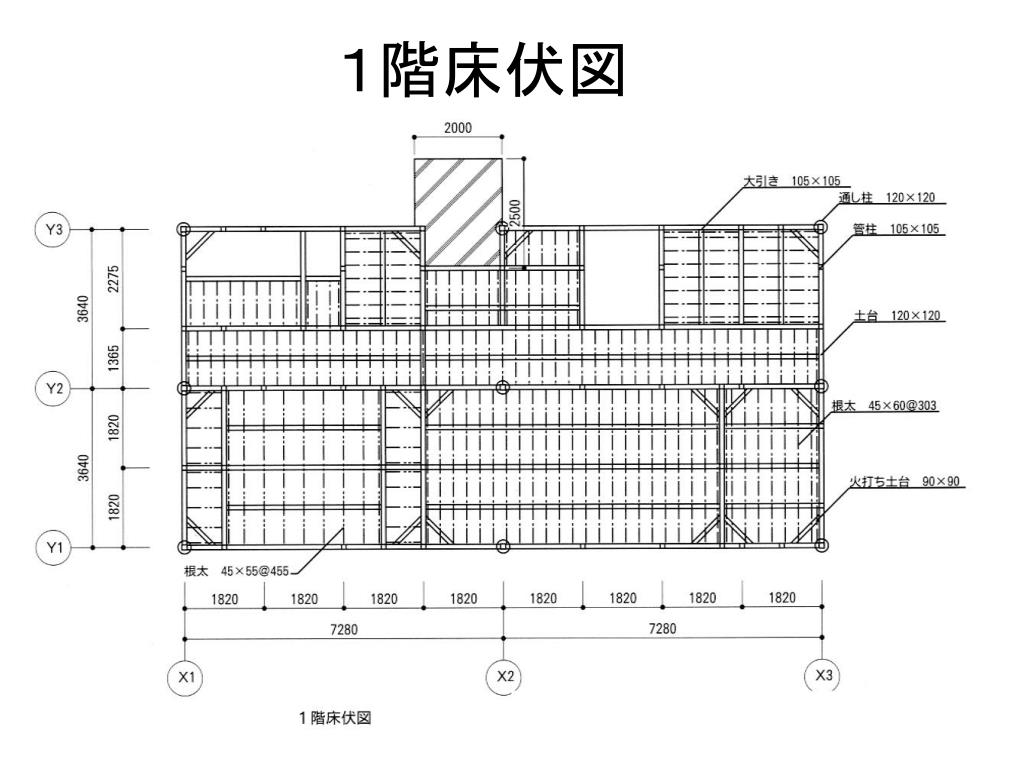

  15. １階床伏図

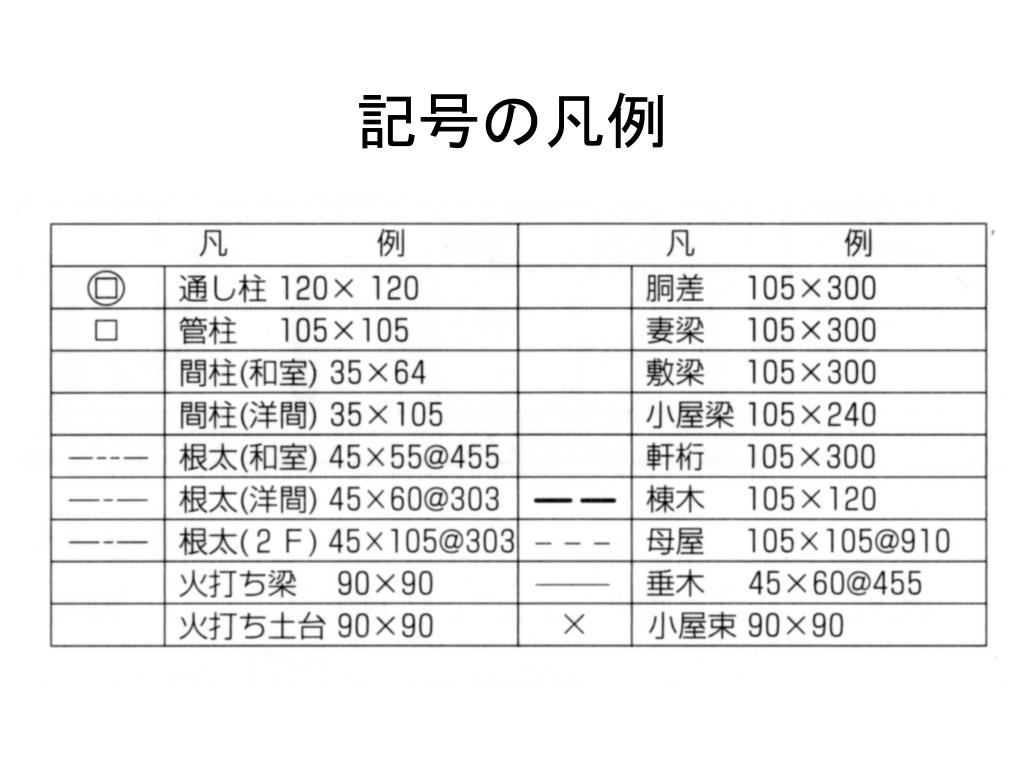

  16. 記号の凡例

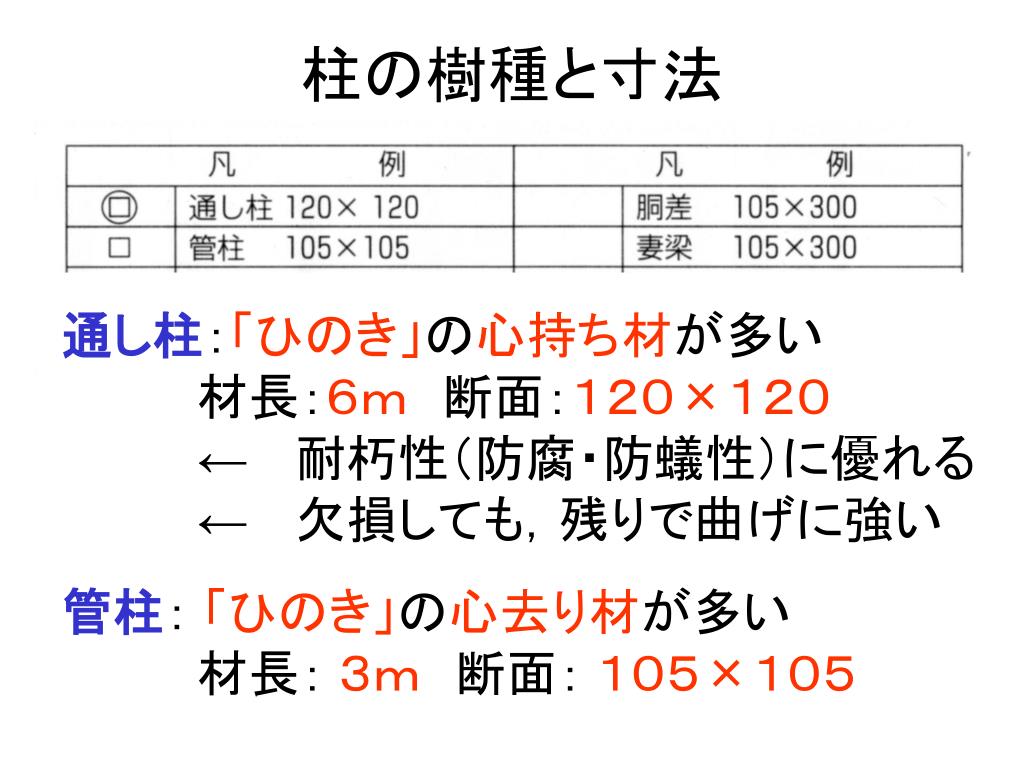

  17. 柱の樹種と寸法 通し柱：「ひのき」の心持ち材が多い 　　　　材長：６ｍ　断面：１２０×１２０ 　　　　←　 耐朽性（防腐・防蟻性）に優れる 　　　　←　 欠損しても，残りで曲げに強い 管柱： 「ひのき」の心去り材が多い 　　　　材長： ３ｍ　断面： １０５×１０５

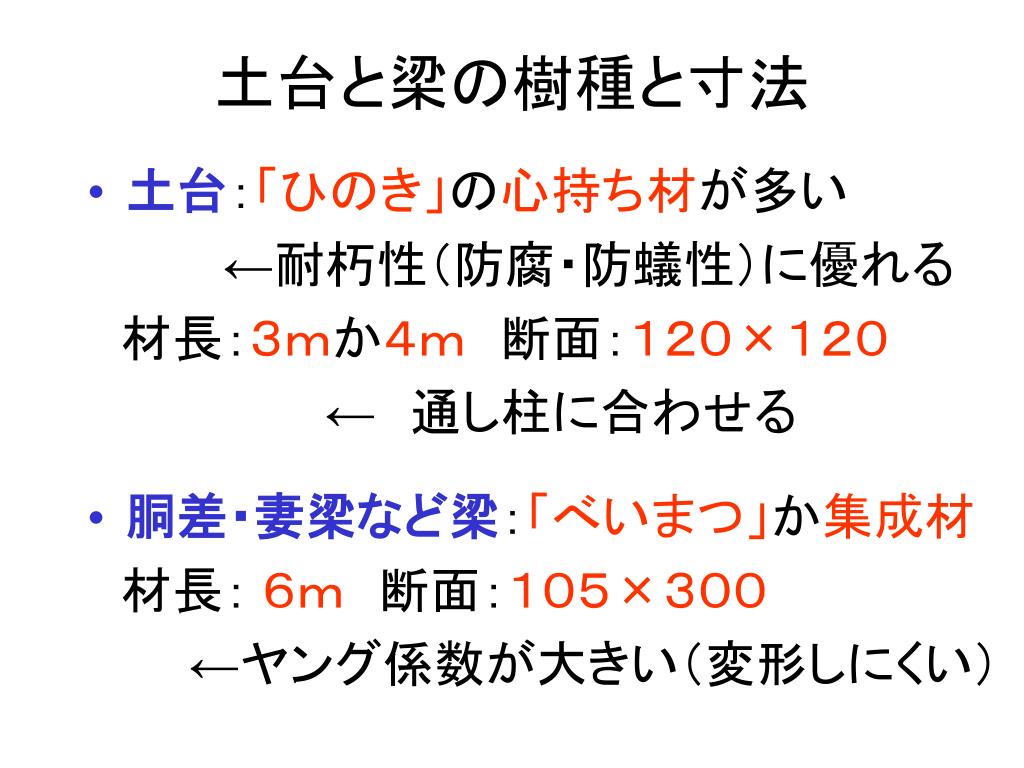

  18. 土台と梁の樹種と寸法 • 土台：「ひのき」の心持ち材が多い 　　　　←耐朽性（防腐・防蟻性）に優れる 　材長：３ｍか４ｍ　断面：１２０×１２０ ←　通し柱に合わせる • 胴差・妻梁など梁：「べいまつ」か集成材 　材長： ６ｍ　断面：１０５×３００ 　　　←ヤング係数が大きい（変形しにくい）

  19. ２階床伏図 最近では根太を使わずに合板を用いる

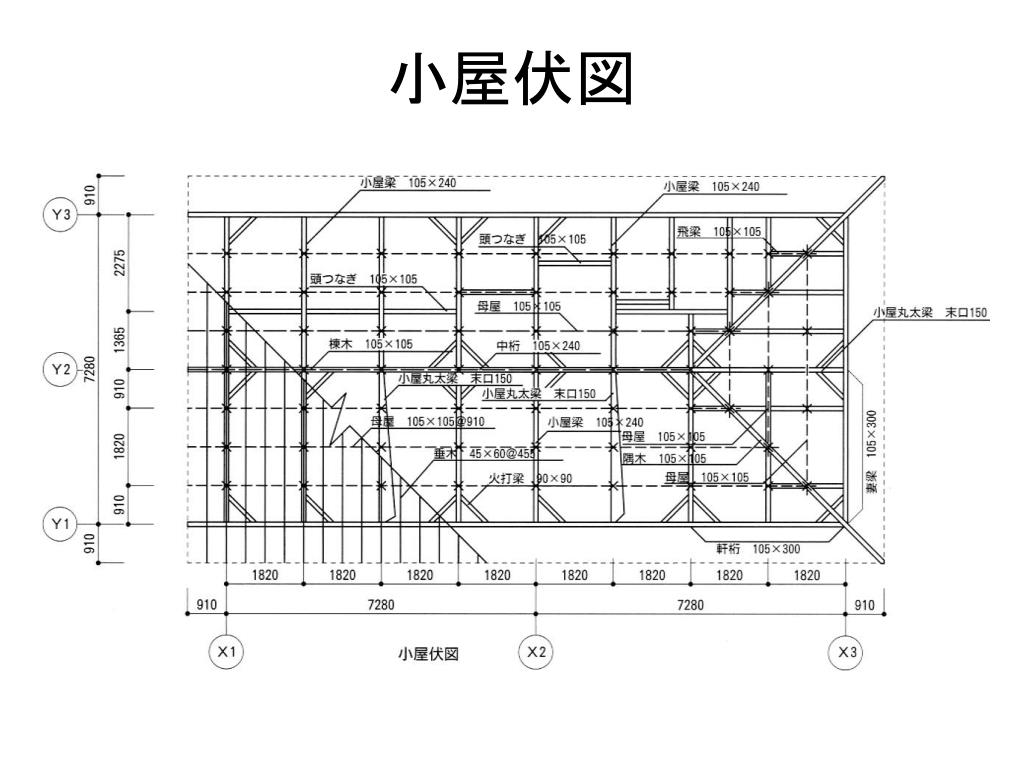

  20. 小屋伏図

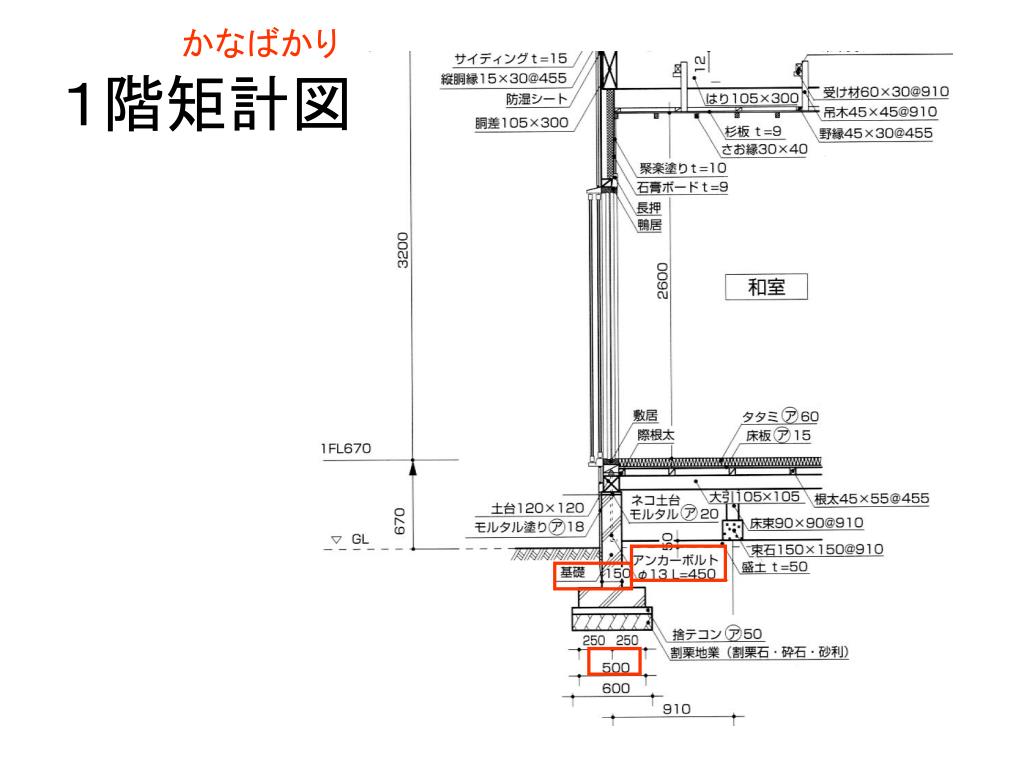

  21. かなばかり １階矩計図

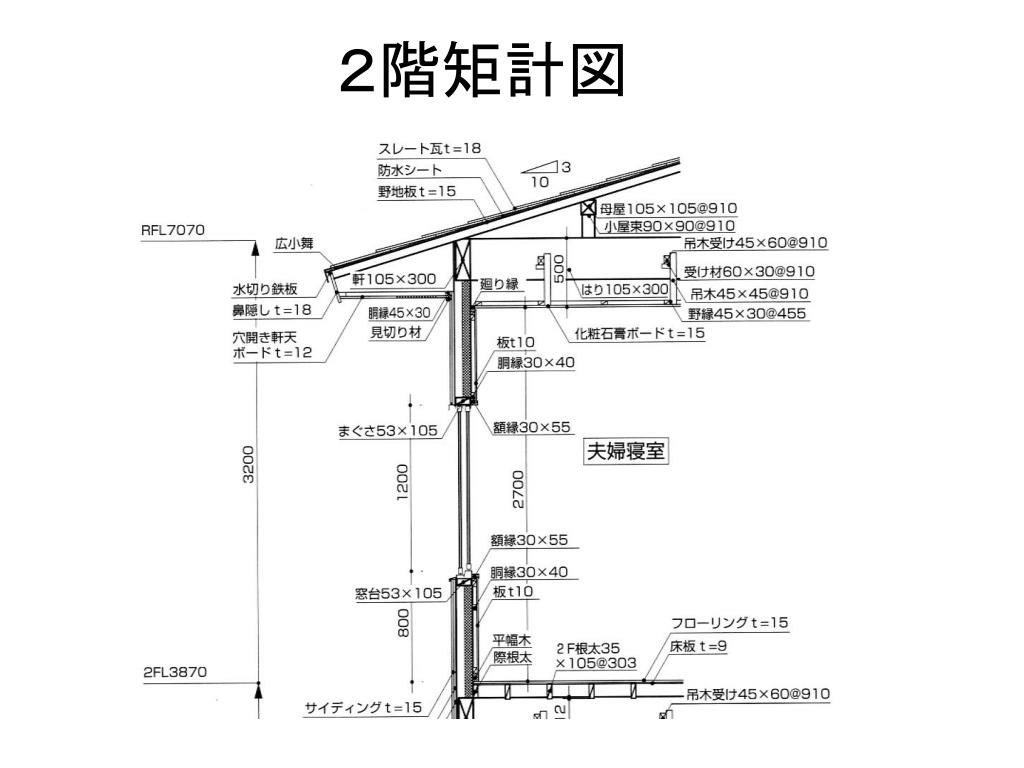

  22. ２階矩計図

  23. 布基礎と束石の配置

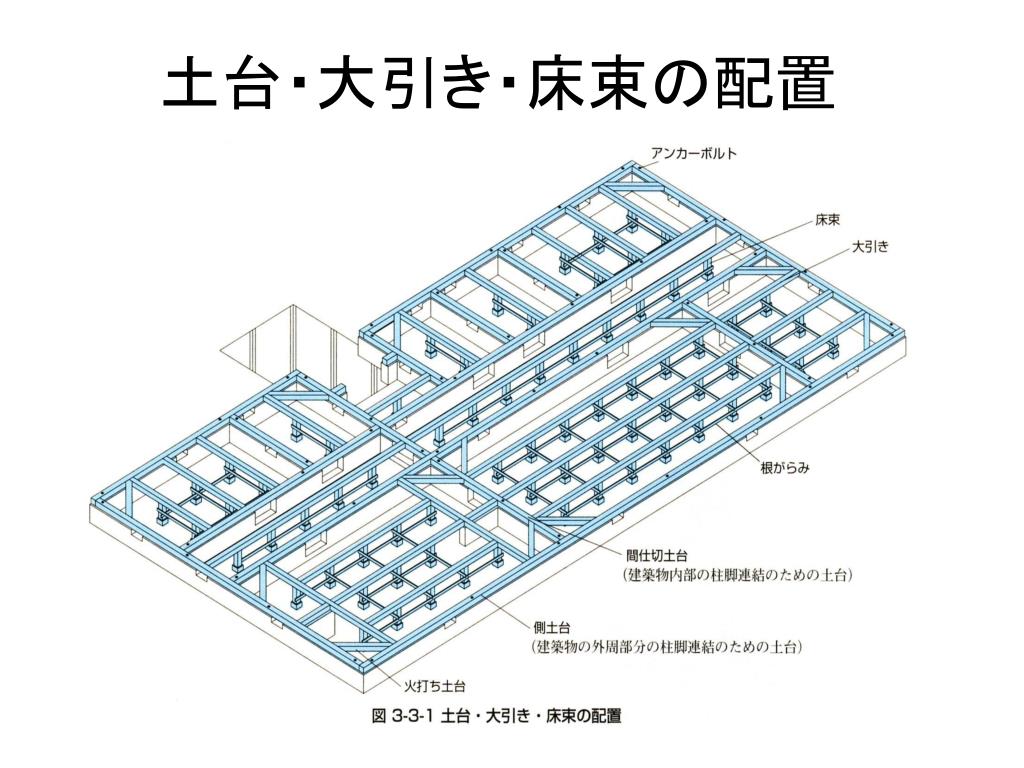

  24. 土台・大引き・床束の配置

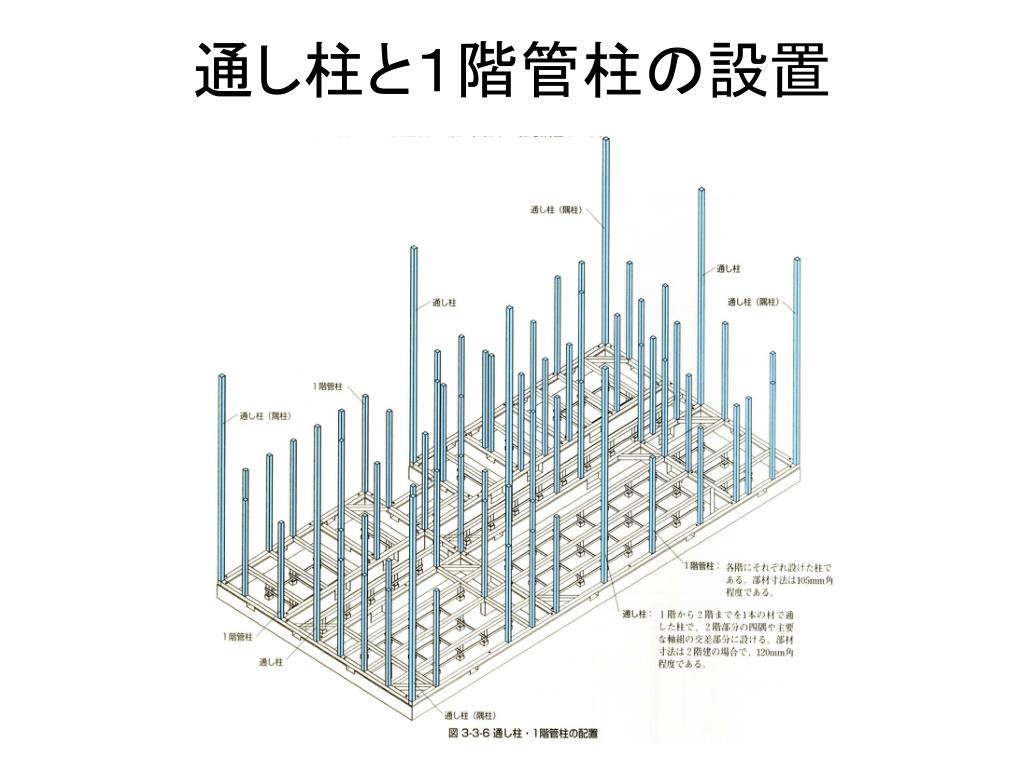

  25. 通し柱と１階管柱の設置

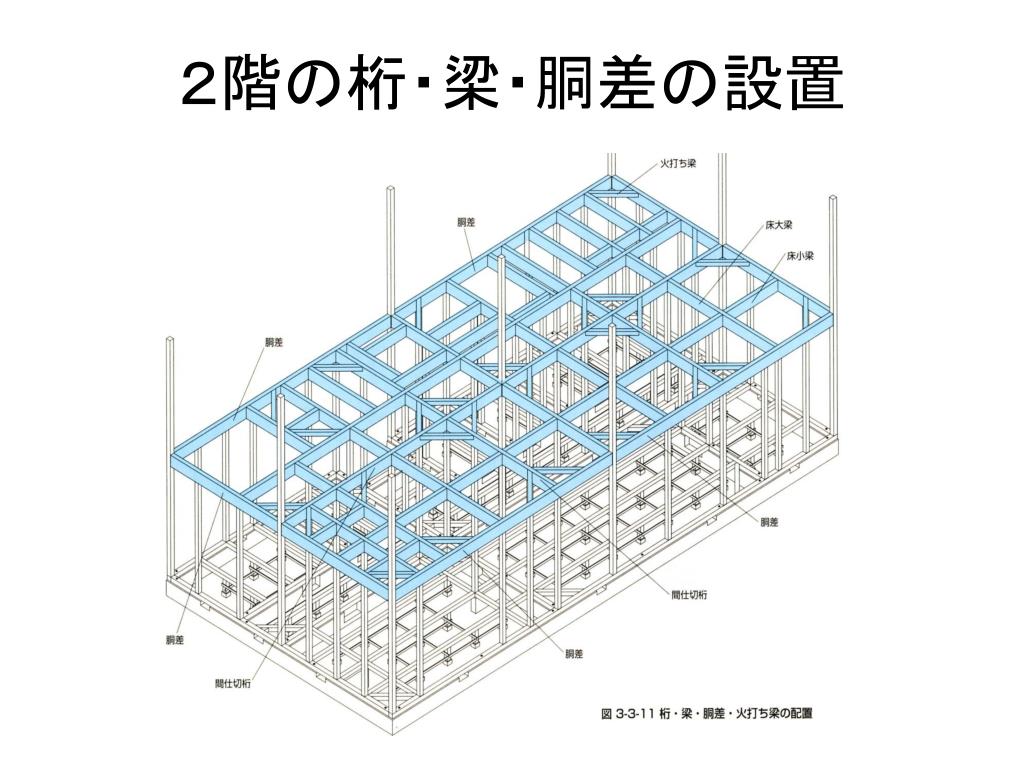

  26. ２階の桁・梁・胴差の設置

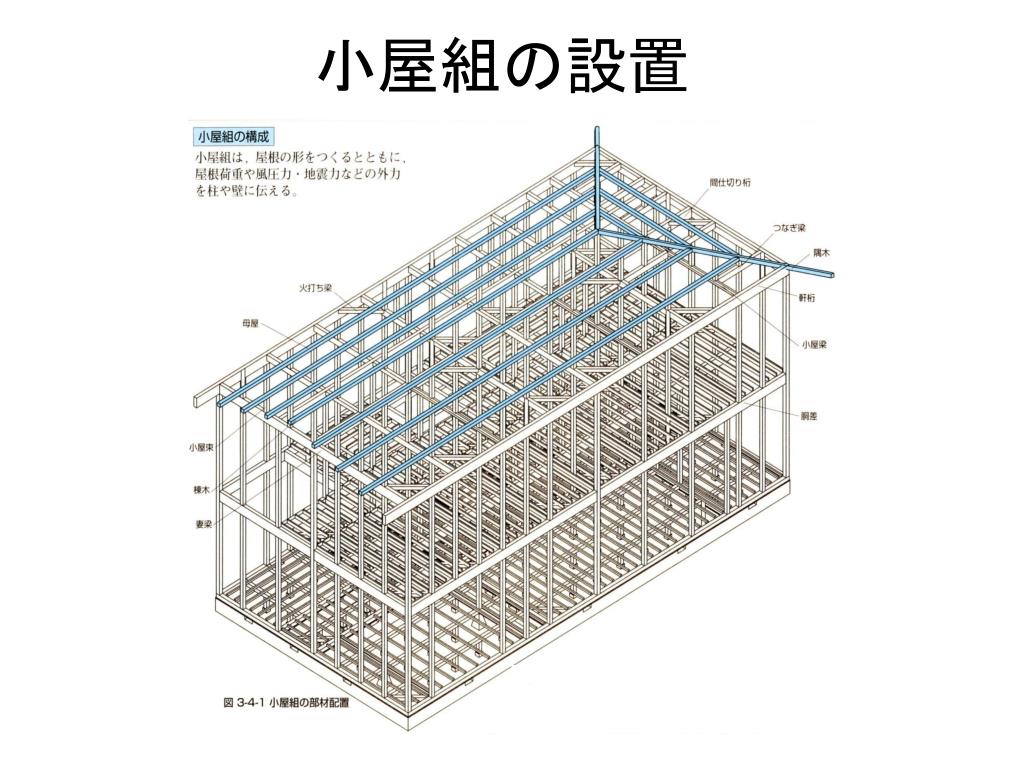

  27. 小屋組の設置

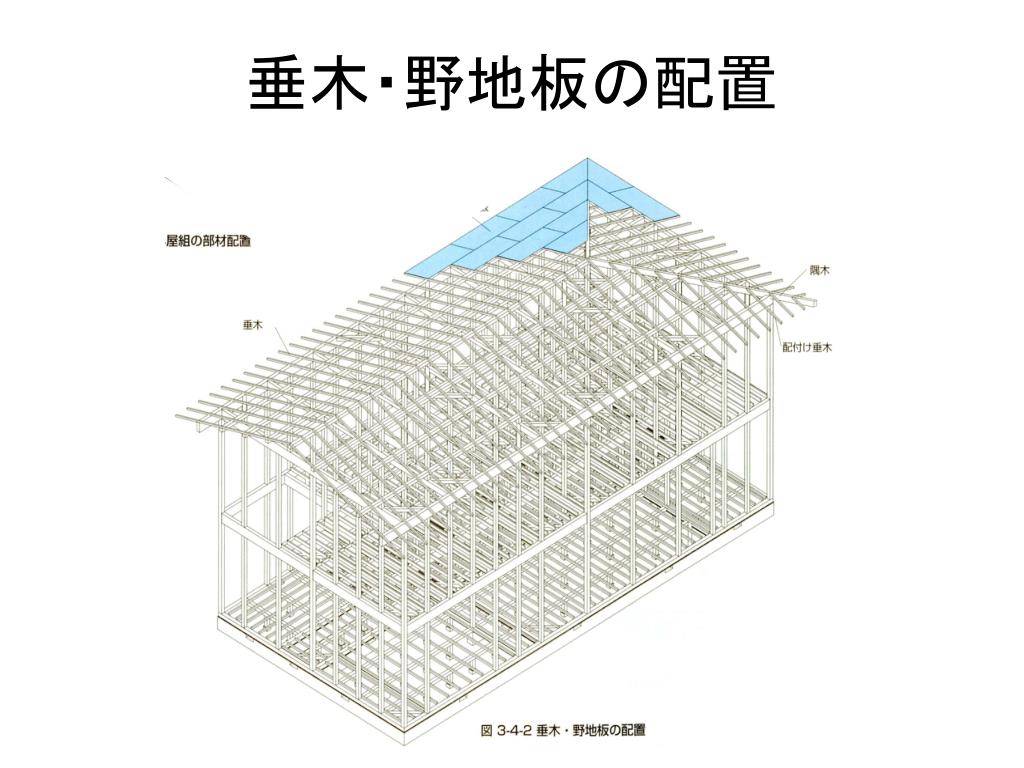

  28. 垂木・野地板の配置
