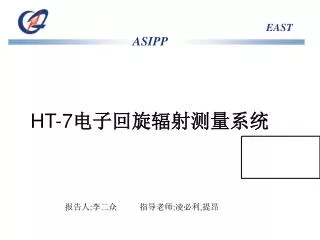

  1. HT-7电子回旋辐射测量系统 EAST ASIPP 报告人:李二众 指导老师:凌必利,提昂

  2. 一：ECE测量原理 二：HT-7ECE测量系统 三： 视频放大器参数测量 EAST ASIPP

  3. 如图，纵场通电线圈产生纵磁场 在等离子体中分布是不均匀的，由安培环路定则可以判断环内侧磁场最强，在小圆的截面上： 电子绕磁力线做回旋运动，电子的回旋频率： 电子辐射谐波频率： EAST 一ECE测量原理 ASIPP R0

  4. 寻常波:异常波: EAST ASIPP

  5. EAST 异常波的光学厚度：寻常波的光学厚度：当 这就满足光性后的情况，这时表面辐射强度接近黑体辐射亮度： ASIPP

  6. 当 时，这就是光性薄的情况，这时表面 辐射强度近似表示： 在HT-7托卡马克中，由前面的公式很容易算出只有寻常波的基波和异常波的二次谐波才是光厚的 EAST ASIPP

  7. 我们这套测量系统正是利用电子辐射的异常二次谐波来测量电子温度的：通过ECE测量系统能够得到辐射强度，通过计算能够得到对应的空间分布，由于二次谐波满足光厚条件即辐射强度近似于黑体亮度就可以得到电子温度的空间分布。选择光性厚的谐波好处：1) 由此式可以看出电子的辐射强度与电子温度成正比2)器壁反射效应对光性厚的谐波几乎没影响而对光性薄的波影响及大 EAST ASIPP

  8. EAST • 二HT-7 ECE测量系统原理图 ASIPP 衰减 器 视频 放大器 检 波 器 滤波器 噪 声 管 ch1 功 分 BPF ch2 BPF 混频 滤波 放大 耦 合 器 本振 ch8 BPF 切换 开关 天线 低场区8道(LIF) 95GHz ch9 功 分 BPF 射频部分(RF) 混频 滤波 放大 本振 ch16 BPF 108.5GHz 高场区8道(HIF)

  9. EAST ASIPP 三 视频放大电路的参数测量 视频放大器 稳压电源 信号发生器 +5V -5V INPUT OUTPUT 示波器 ch2 ch1

  10. EAST ASIPP 视频放大器

  11. EAST ASIPP #1在不同的频率和不同幅度正弦输入信号的数据:

  12. EAST ASIPP #1 f=200KHz ui=20mv

  13. EAST ASIPP 幅频特性曲线（Ui=20mv）

  14. EAST ASIPP 由#1测量数据得以下结论： 低场的视频放大器放大倍数A=65 截止频率fc =200KHz

  15. EAST ASIPP #9在不同的频率和ui=10mV正弦输入信号的数据:

  16. EAST ASIPP 幅频特性曲线（Ui=10mV）

  17. EAST ASIPP 由#9测量数据得以下结论： 高场的视频放大器的放大倍数A=110 截止频率fc =6.5MHz
