slide1

安装时带已经被拉紧,靠带与带轮间的摩擦力完成传动。安装时带已经被拉紧,靠带与带轮间的摩擦力完成传动。

同步带

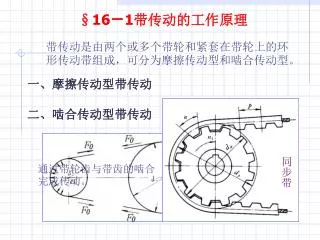

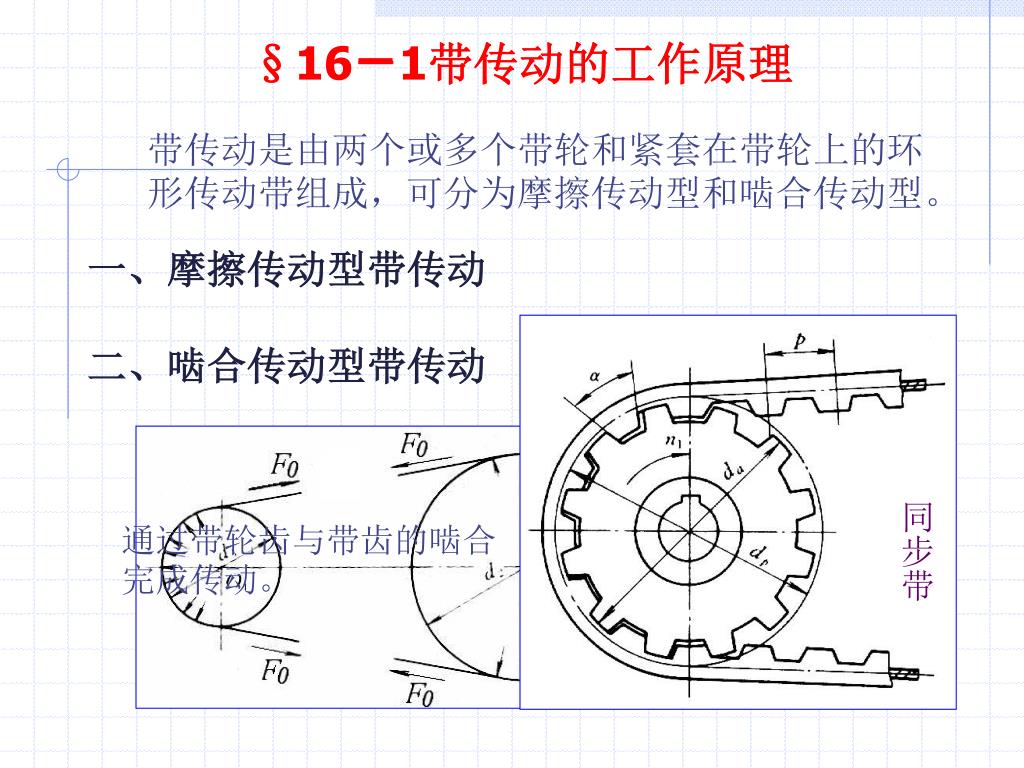

§16-1带传动的工作原理

带传动是由两个或多个带轮和紧套在带轮上的环形传动带组成,可分为摩擦传动型和啮合传动型。

一、摩擦传动型带传动

二、啮合传动型带传动

通过带轮齿与带齿的啮合完成传动。

slide2

高速平带—编织带

工作面

普通平带

窄V带

V带横截面为等腰梯形, 侧面为工作面,传递功率大。

传递功率低、带速高

联组V带

2、摩擦型带传动特点

楔面为工作面,兼有平带和V带的优点。

高速平带—强力锦纶带

1、吸收冲击、振动,传动平稳,无噪声。

2、有过载保护作用,过载打滑,不损伤其它零件。

3、可实现两轴中心距较大的传动。

§16-2带传动的类型、特点及应用

一、摩擦传动型带传动

1、传动的类型

平带传动

V带传动

多楔带传动

按带的横剖面的形状分

4、传动比不恒定,有弹性滑动现象,效率低(0.94~0.96),寿命短(5000~10000h)。

5、结构尺寸大,有压轴力存在

6、不宜用在高温、易燃、易爆和有油污的场合

slide3

同步带

二、啮合传动型带

能够保证准确的传动比,

适应带速范围广(V《50m/s),

传动比大(I《12),

传动效率高(0.98~0.99)。

16 3 v

包布

顶胶

普通V带剖面规格:Y、Z、A、B、C、D、E(由小到大)

3、V带的标记

包布层

抗拉体

胶体层

普通V带:

抗拉体

V带结构

A—1400GB 11544—89

SP系列:SPZ、SPA、SPB、SPC

V系列:9N、15N、25N

窄V带的剖面规格

底胶

标准号

长度计量:

普通V带和SP系列窄V带—用基准长度Ld作为标准长度。

V系列窄V带—用有效长度Le作为标准长度。

带的基准长度为1400mm

抗拉体是V带骨架,承受95%的拉力。

剖型 A型

根据抗拉体的结构,V带可分为:

窄V带:

基准长度Ld :在规定的张紧力下,沿节面测量的带长。

有效长度Le:在规定的张紧力下,测量的外周长。

帘布结构:简单,易发热、疲劳、效率低。

线绳结构:疲劳强度高,挠性好,效率高。

15N—6000

剖型 15N

带的有效长度

§16-3 V带传动

一、V带

1、V带的结构

2、V带的剖型与规格( GB11544—89)

slide5

摆架式张紧装置

张紧轮装置

自动张紧装置

滑道式张紧装置

张紧轮装置

§16-5带传动的张紧

带在初装时需要施加初拉力,带运转一定时间后会松弛,因此需要装置对带张紧。

常见的张紧方法主要有两种

一、调整带轮的中心距

图1

图2

图3

二、安装张紧轮

图1

图2
