1. Исследование принципов работы блока ввода данных для параллельной потоковой вычислительной системы Д.Н. Змеев, Н.Н. Левченко, А.С. Окунев, А.Л. Стемпковский

2. Модель вычислений параллельной потоковой вычислительной системы (ППВС) «БУРАН» а b c d n + * + Потоковый граф программы * * узлы - / Вычисление формулы ((a+b)*(c+n))/(b*c-(a+b)*d) результат Токен Признаки токена Ключ Данное Структура данных системы Ключ Пакет Аузл Признаки пакета Nз Контекст Данное 1 Данное 2 2

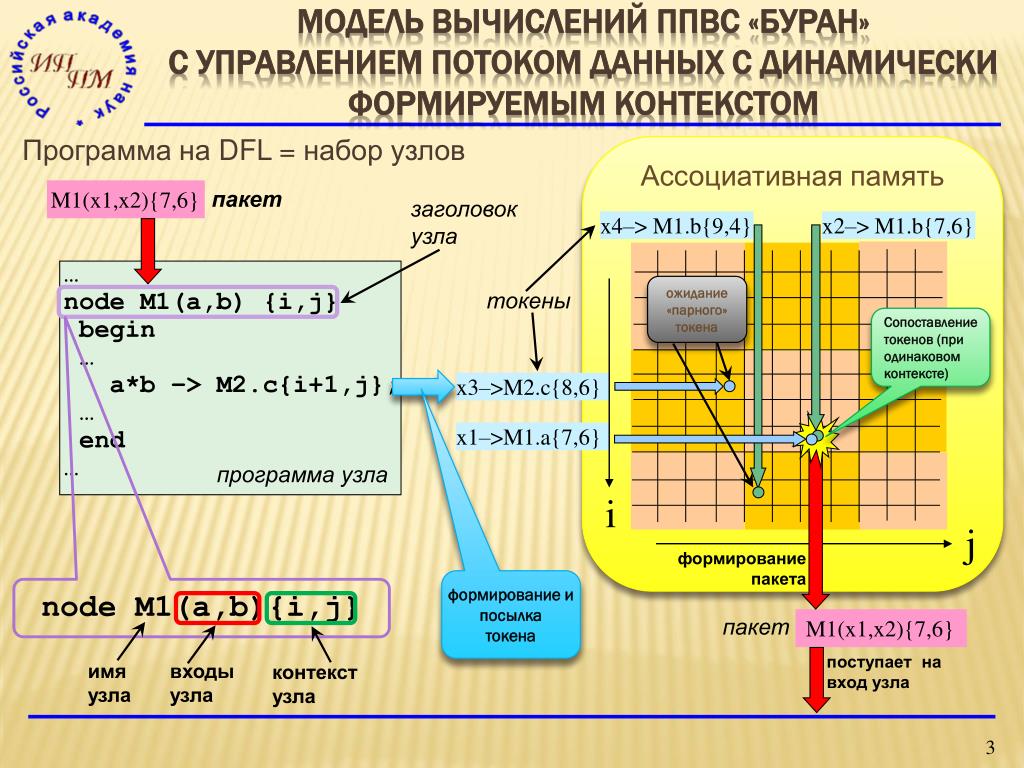

3. Модель вычислений ППВС «БУРАН» с управлением потоком данных с динамически формируемым контекстом Программа на DFL = набор узлов Ассоциативная память M1(x1,x2){7,6} пакет заголовок узла x4–> M1.b{9,4} x2–> M1.b{7,6} … node M1(a,b) {i,j} begin … a*b –> M2.c{i+1,j}; … end … ожидание «парного» токена токены Сопоставление токенов (при одинаковом контексте) x3–>M2.c{8,6} x1–>M1.a{7,6} программа узла формирование пакета i формирование и посылка токена node M1(a,b){i,j} j M1(x1,x2){7,6} пакет поступает на вход узла имя узла входы узла контекстузла 3

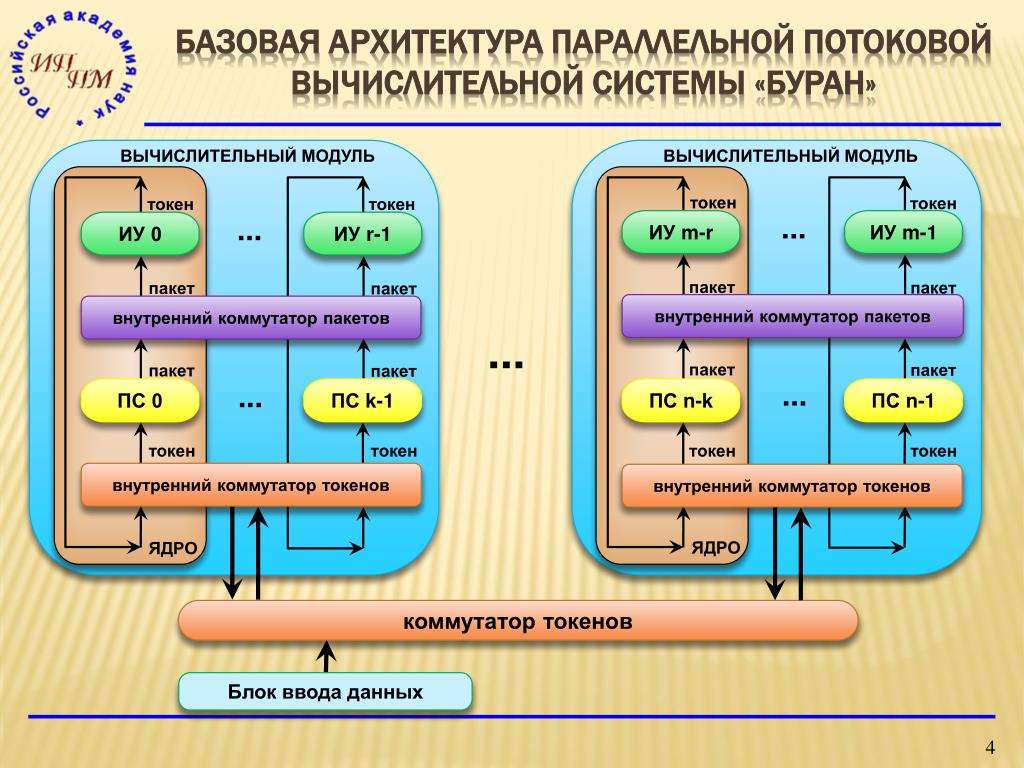

4. БазоваяАрхитектура параллельной потоковой вычислительной системы «БУРАН» ВЫЧИСЛИТЕЛЬНЫЙ МОДУЛЬ ВЫЧИСЛИТЕЛЬНЫЙ МОДУЛЬ токен токен токен токен ИУ r-1 ... ИУ m-r ИУ m-1 ... ИУ 0 пакет пакет пакет пакет внутренний коммутатор пакетов внутренний коммутатор пакетов ... пакет пакет пакет пакет ... ... ПС 0 ПС k-1 ПС n-k ПС n-1 токен токен токен токен внутренний коммутатор токенов внутренний коммутатор токенов ЯДРО ЯДРО коммутатор токенов Блок ввода данных 4

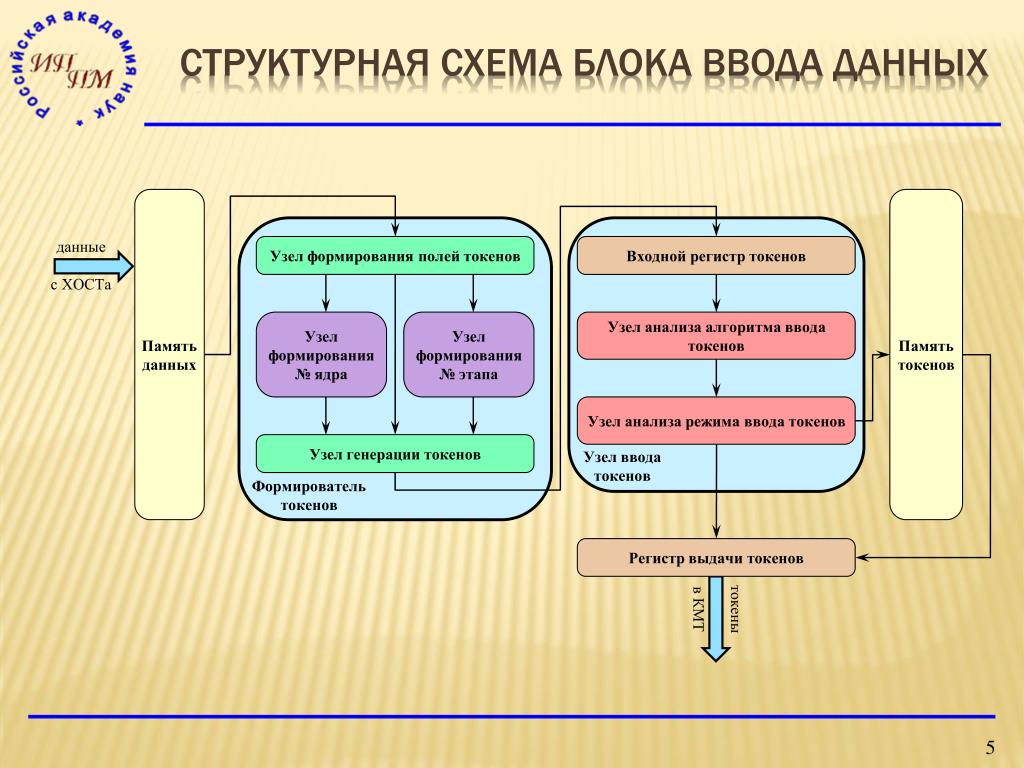

5. структурная схема блока ввода данных Память данных Память токенов данные с ХОСТа Узел формирования полей токенов Входной регистр токенов Узел формирования № ядра Узел формирования № этапа Узел анализа алгоритма ввода токенов Узел анализа режима ввода токенов Узел генерации токенов Узел ввода токенов Формирователь токенов Регистр выдачи токенов токены в КМТ 5

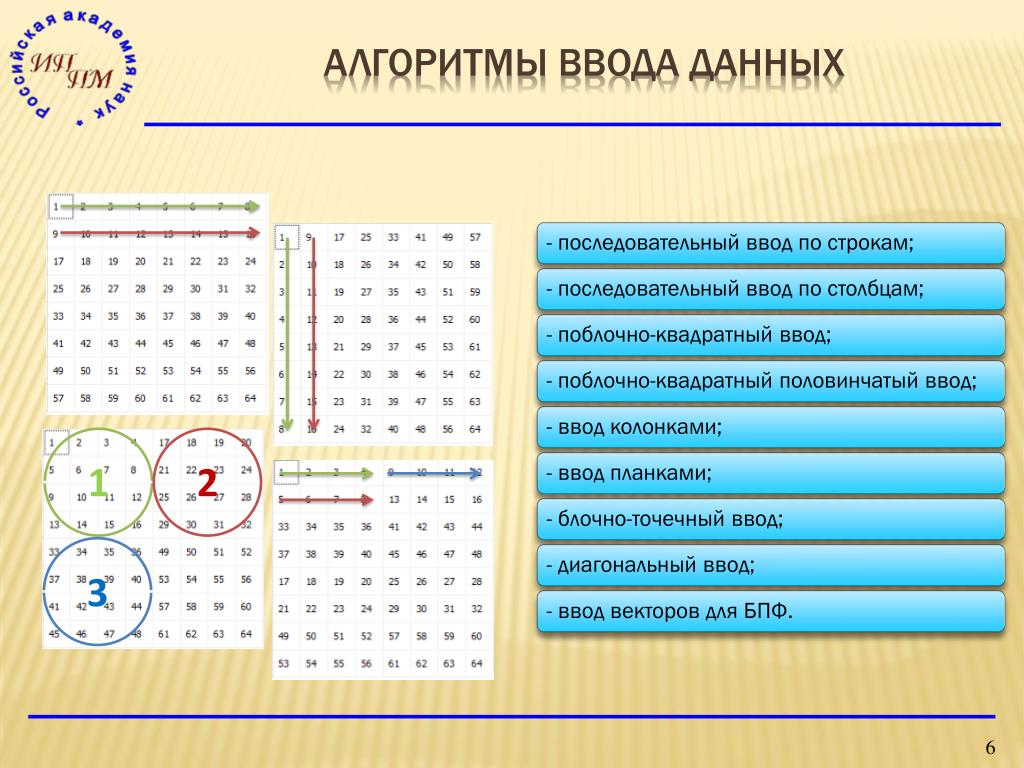

6. алгоритмы ввода данных 6

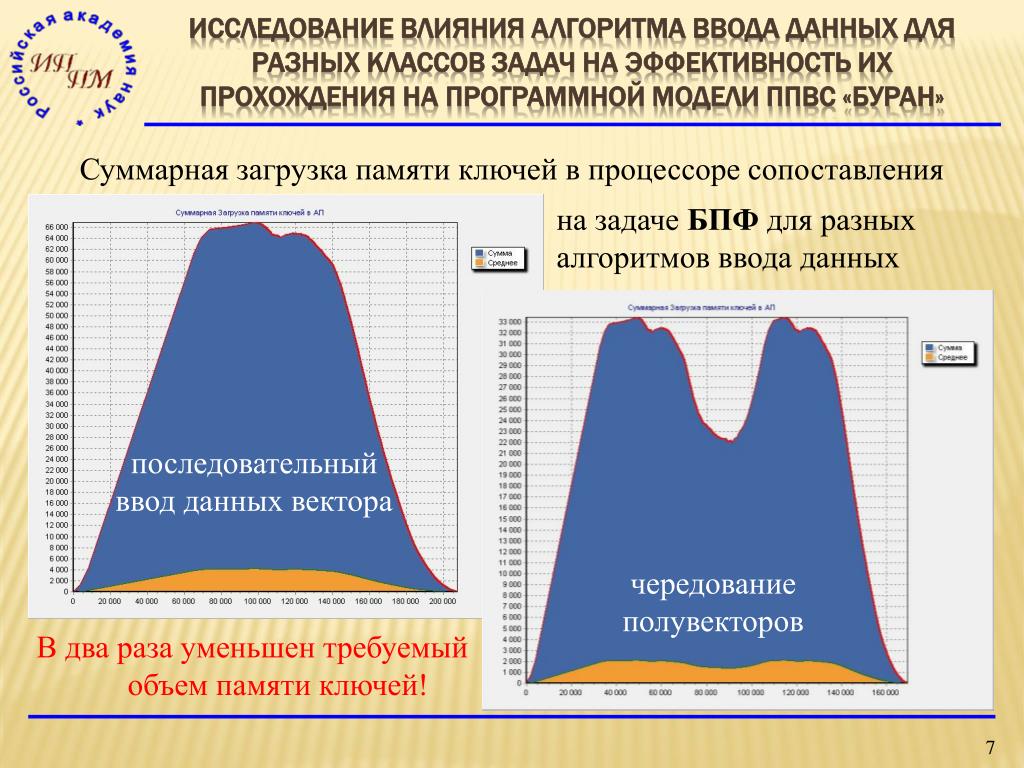

7. Исследование влияния алгоритма ввода данных для разных классов задач на эффективность их прохождения на программной модели ППВС «Буран» Суммарная загрузка памяти ключей в процессоре сопоставления на задаче БПФ для разных алгоритмов ввода данных последовательный ввод данных вектора чередование полувекторов В два раза уменьшен требуемый объем памяти ключей! 7

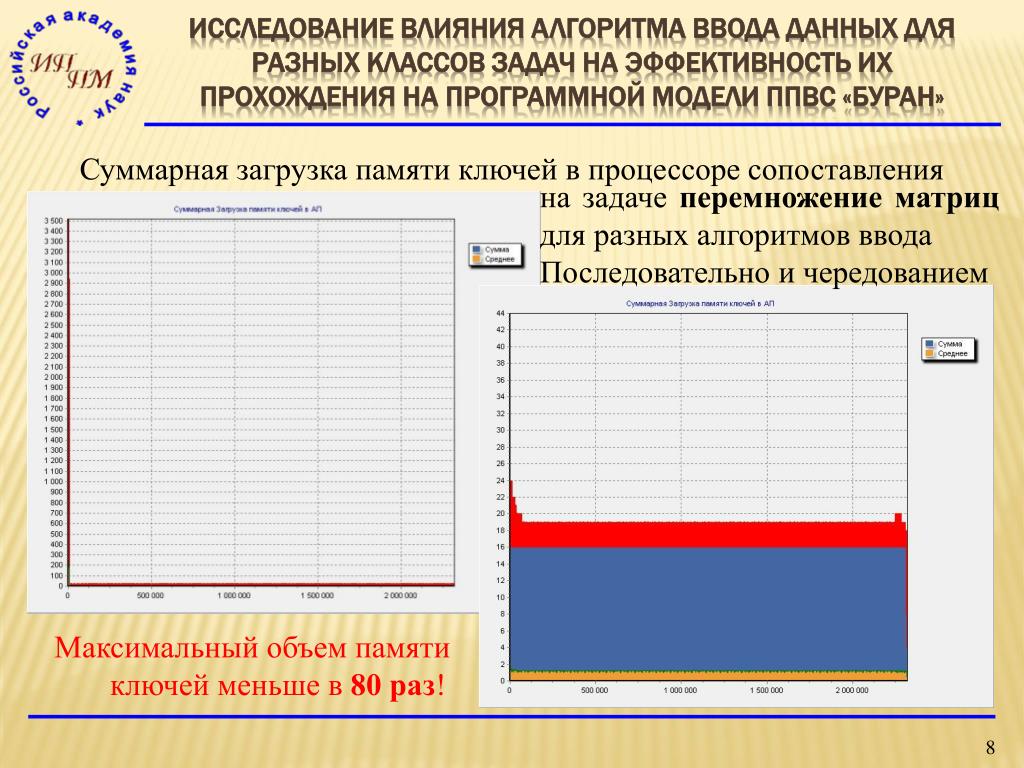

8. Исследование влияния алгоритма ввода данных для разных классов задач на эффективность их прохождения на программной модели ППВС «Буран» Суммарная загрузка памяти ключей в процессоре сопоставления на задаче перемножение матриц для разных алгоритмов ввода Последовательно и чередованием Максимальный объем памяти ключей меньше в 80 раз! 8

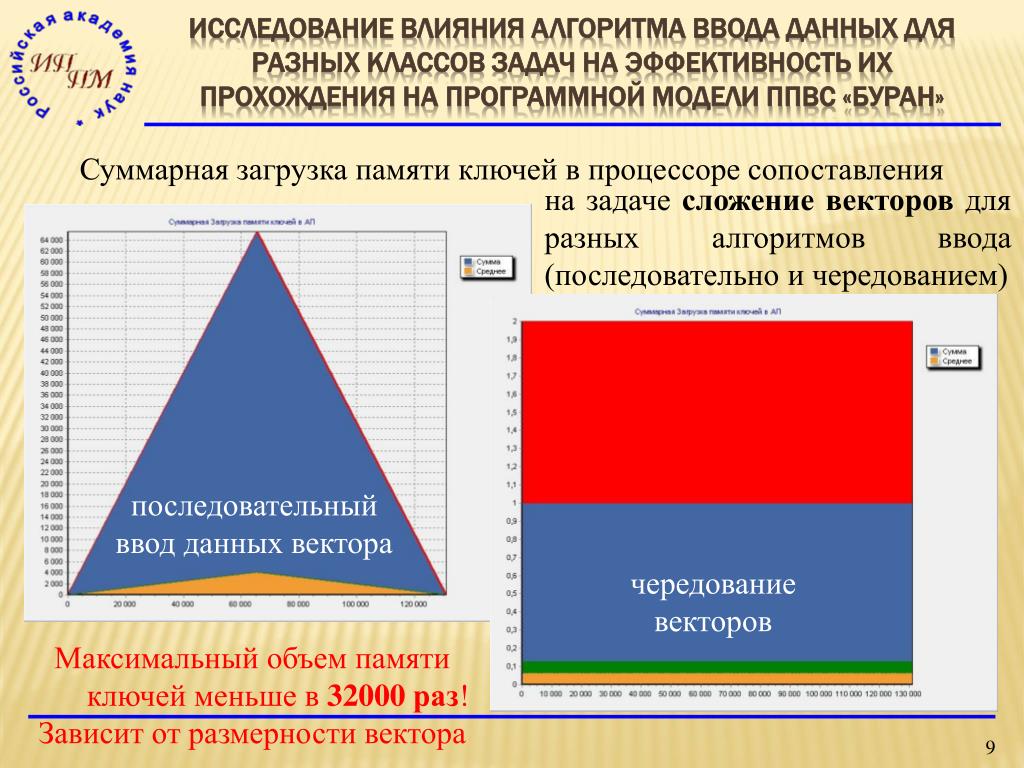

9. Исследование влияния алгоритма ввода данных для разных классов задач на эффективность их прохождения на программной модели ППВС «Буран» Суммарная загрузка памяти ключей в процессоре сопоставления на задаче сложение векторов для разных алгоритмов ввода (последовательно и чередованием) последовательный ввод данных вектора чередование векторов Максимальный объем памяти ключей меньше в 32000 раз! Зависит от размерности вектора 9

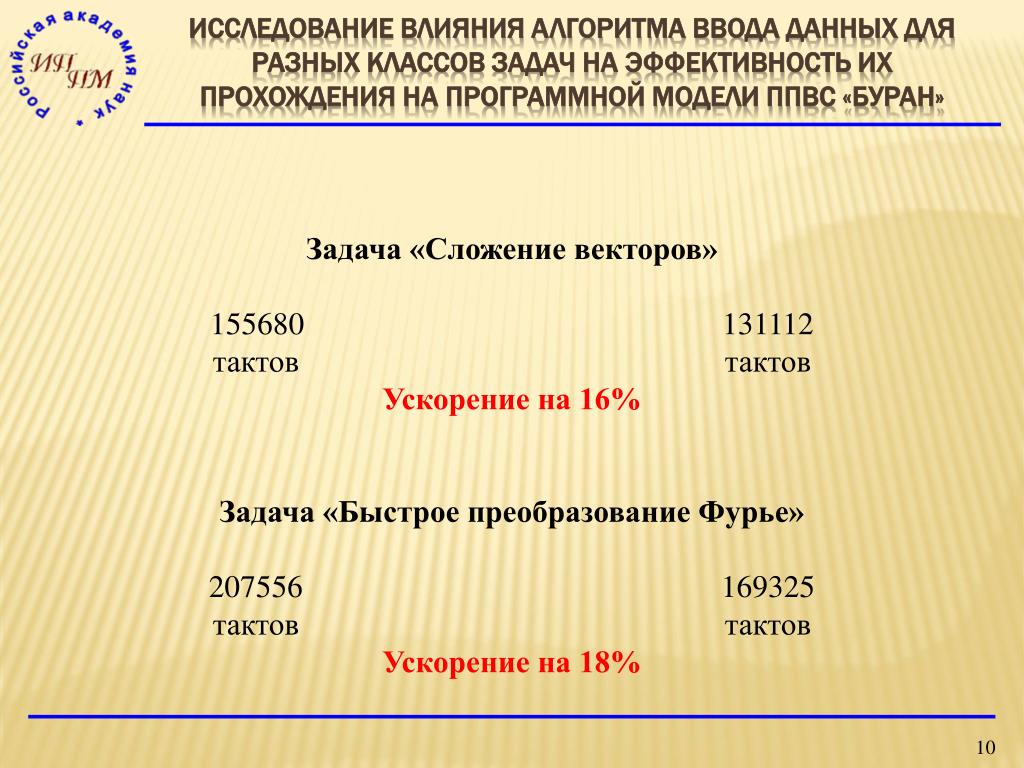

10. Исследование влияния алгоритма ввода данных для разных классов задач на эффективность их прохождения на программной модели ППВС «Буран» Задача «Сложение векторов» 155680 131112 тактов тактов Ускорение на 16% Задача «Быстрое преобразование Фурье» 207556 169325 тактов тактов Ускорение на 18% 10

11. Спасибо за внимание!
