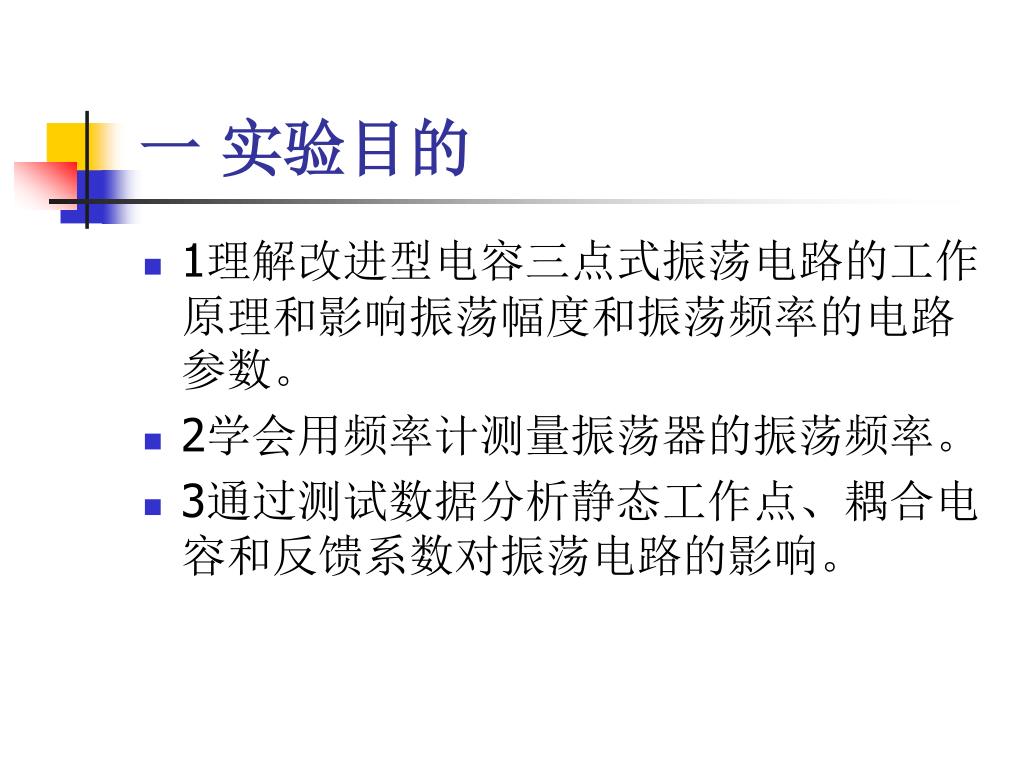

一 实验目的
  • 1理解改进型电容三点式振荡电路的工作原理和影响振荡幅度和振荡频率的电路参数。
  • 2学会用频率计测量振荡器的振荡频率。
  • 3通过测试数据分析静态工作点、耦合电容和反馈系数对振荡电路的影响。
slide3

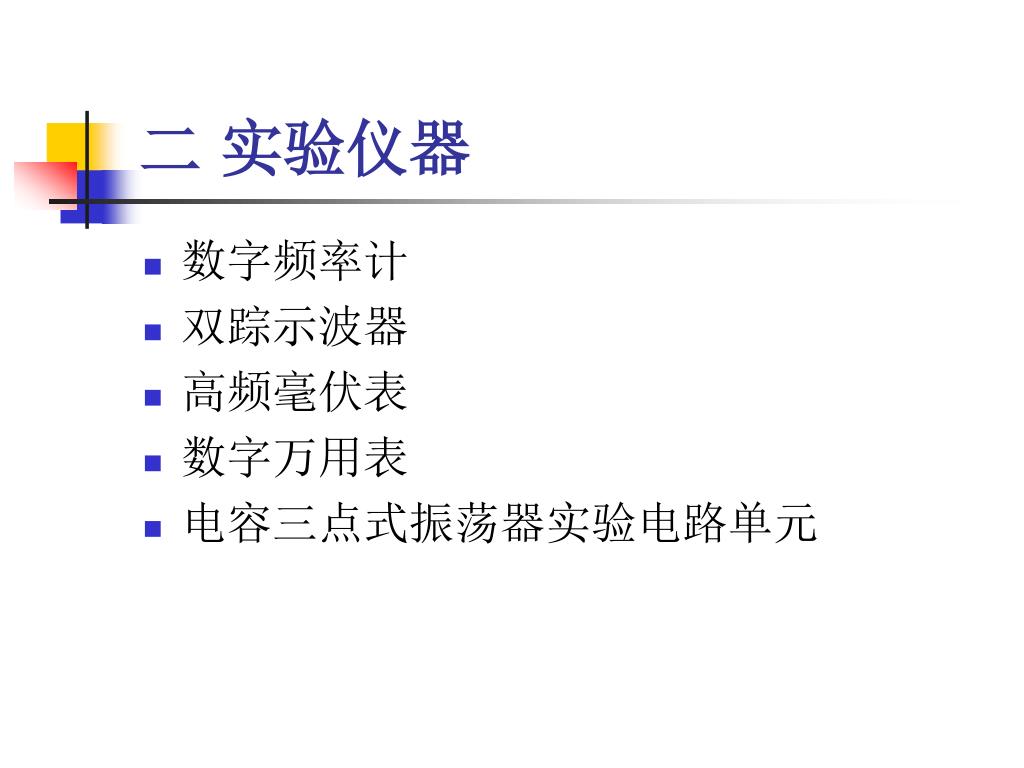

二 实验仪器
  • 数字频率计
  • 双踪示波器
  • 高频毫伏表
  • 数字万用表
  • 电容三点式振荡器实验电路单元
slide4

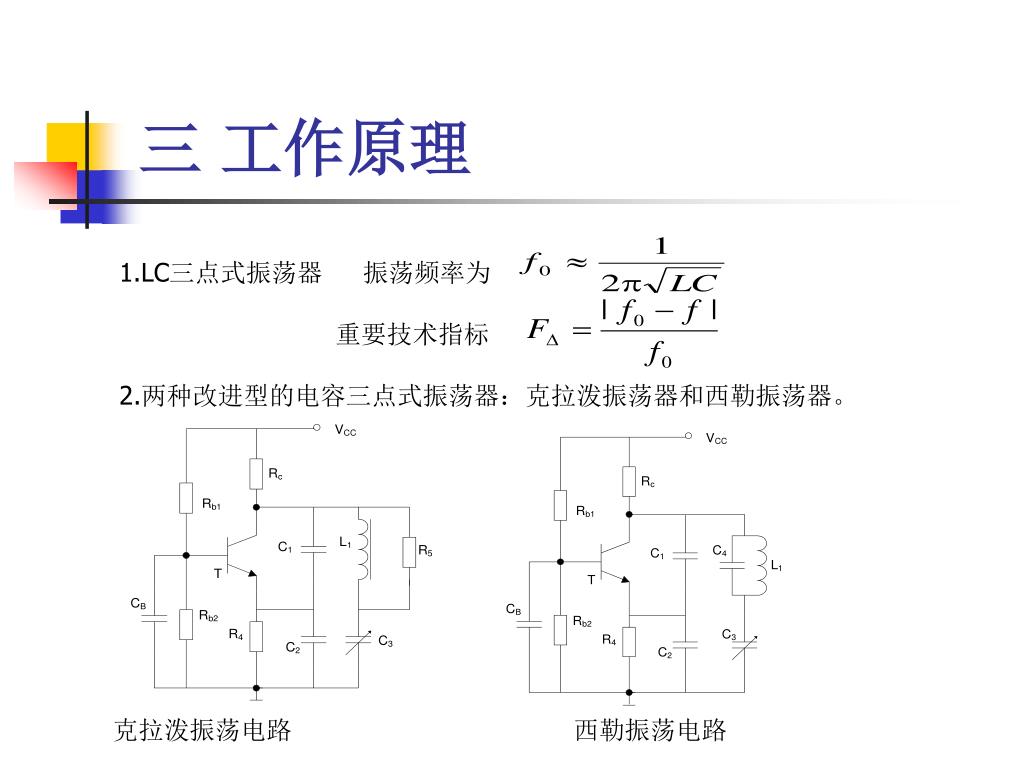

三 工作原理

1.LC三点式振荡器 振荡频率为

重要技术指标

2.两种改进型的电容三点式振荡器:克拉泼振荡器和西勒振荡器。

克拉泼振荡电路

西勒振荡电路

slide5
四 实验电路

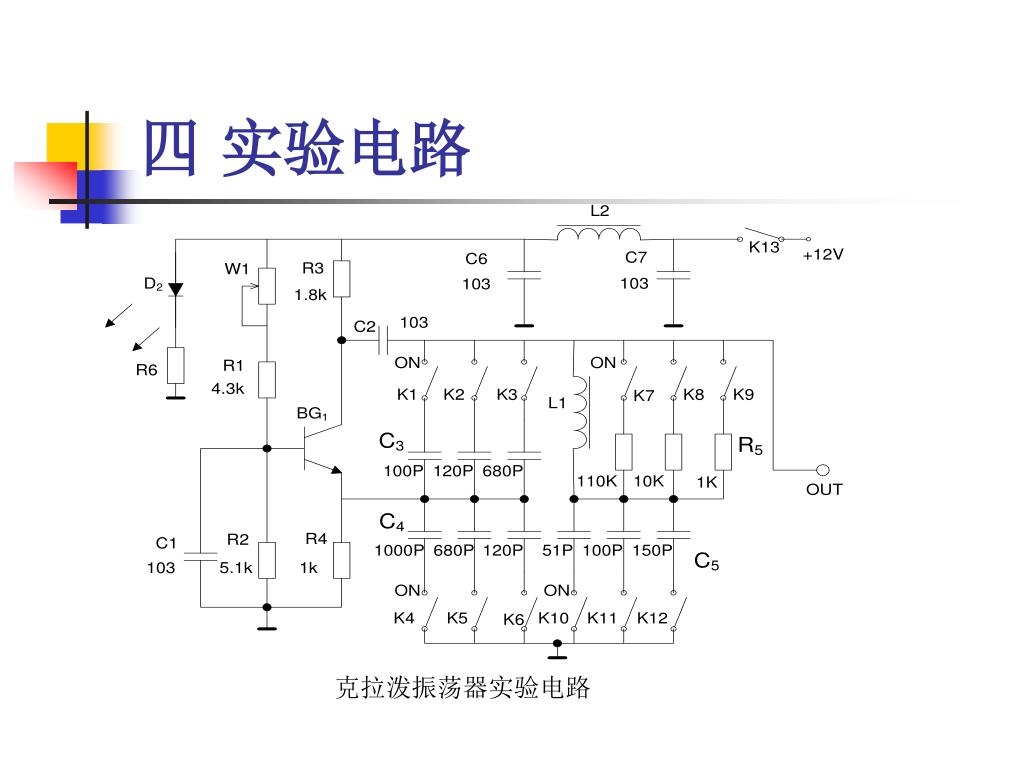

克拉泼振荡器实验电路

slide6

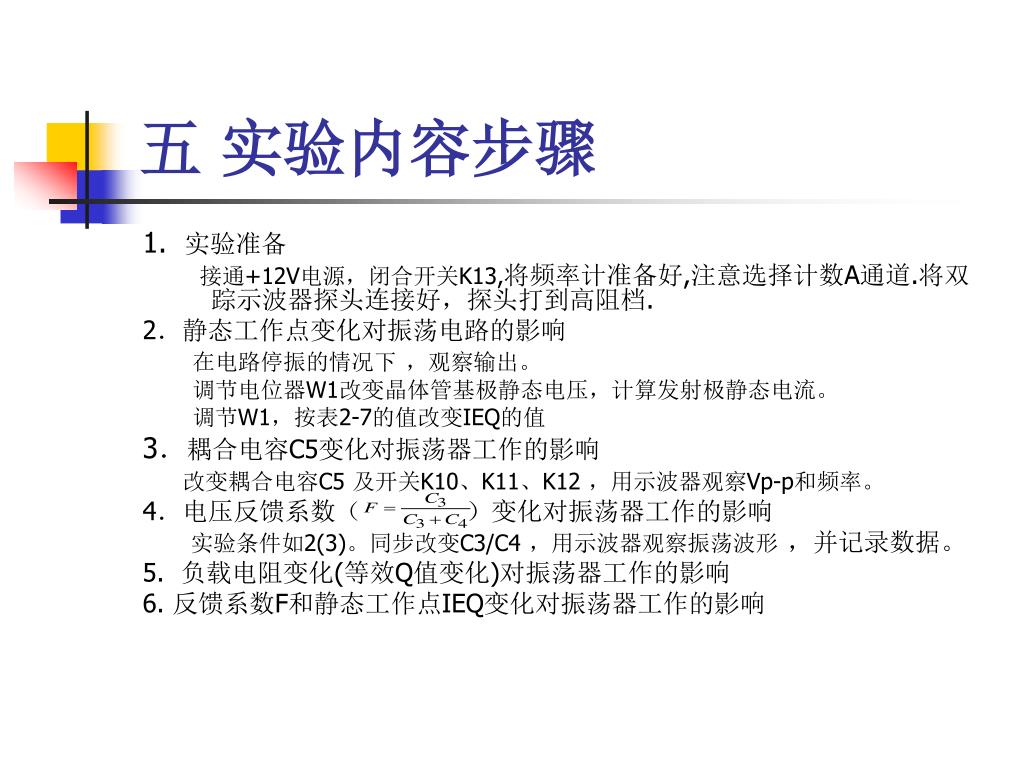

五 实验内容步骤

1. 实验准备

接通+12V电源,闭合开关K13,将频率计准备好,注意选择计数A通道.将双踪示波器探头连接好,探头打到高阻档.

2.静态工作点变化对振荡电路的影响

在电路停振的情况下,观察输出。

调节电位器W1改变晶体管基极静态电压,计算发射极静态电流。

调节W1,按表2-7的值改变IEQ的值

3.耦合电容C5变化对振荡器工作的影响

改变耦合电容C5 及开关K10、K11、K12 ,用示波器观察Vp-p和频率。

4.电压反馈系数( )变化对振荡器工作的影响

实验条件如2(3)。同步改变C3/C4 ,用示波器观察振荡波形 ,并记录数据。

5. 负载电阻变化(等效Q值变化)对振荡器工作的影响

6. 反馈系数F和静态工作点IEQ变化对振荡器工作的影响

slide7

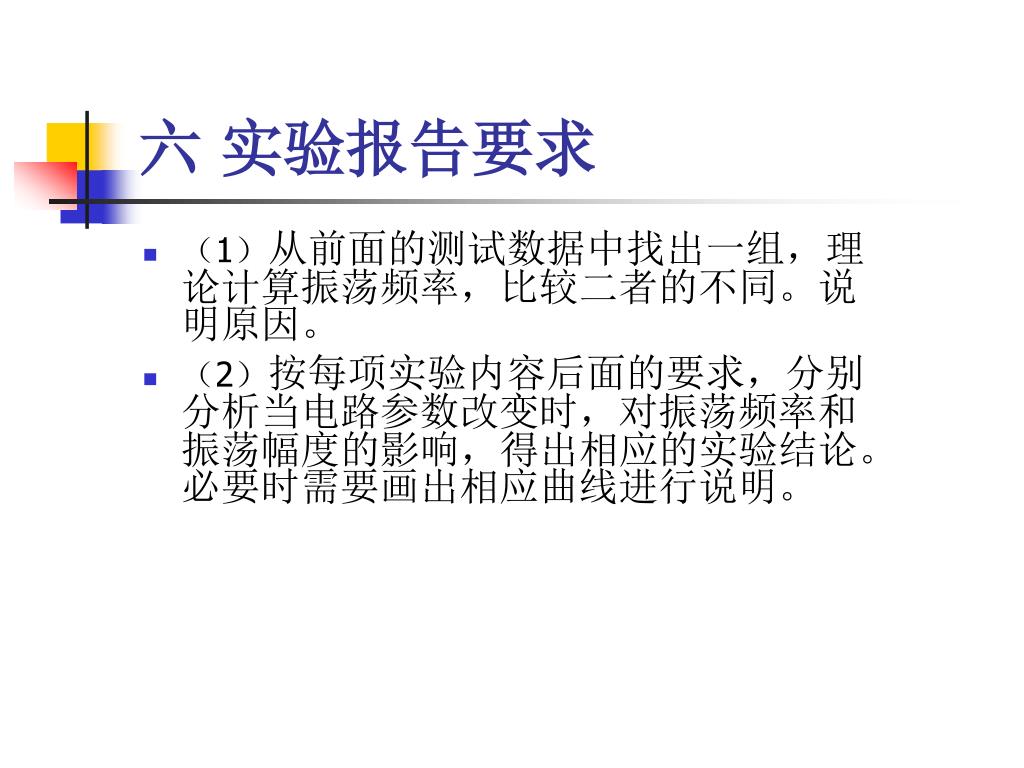

六 实验报告要求
  • (1)从前面的测试数据中找出一组,理论计算振荡频率,比较二者的不同。说明原因。
  • (2)按每项实验内容后面的要求,分别分析当电路参数改变时,对振荡频率和振荡幅度的影响,得出相应的实验结论。必要时需要画出相应曲线进行说明。
