  1. 电路中各点电位的计算 执教者：李花

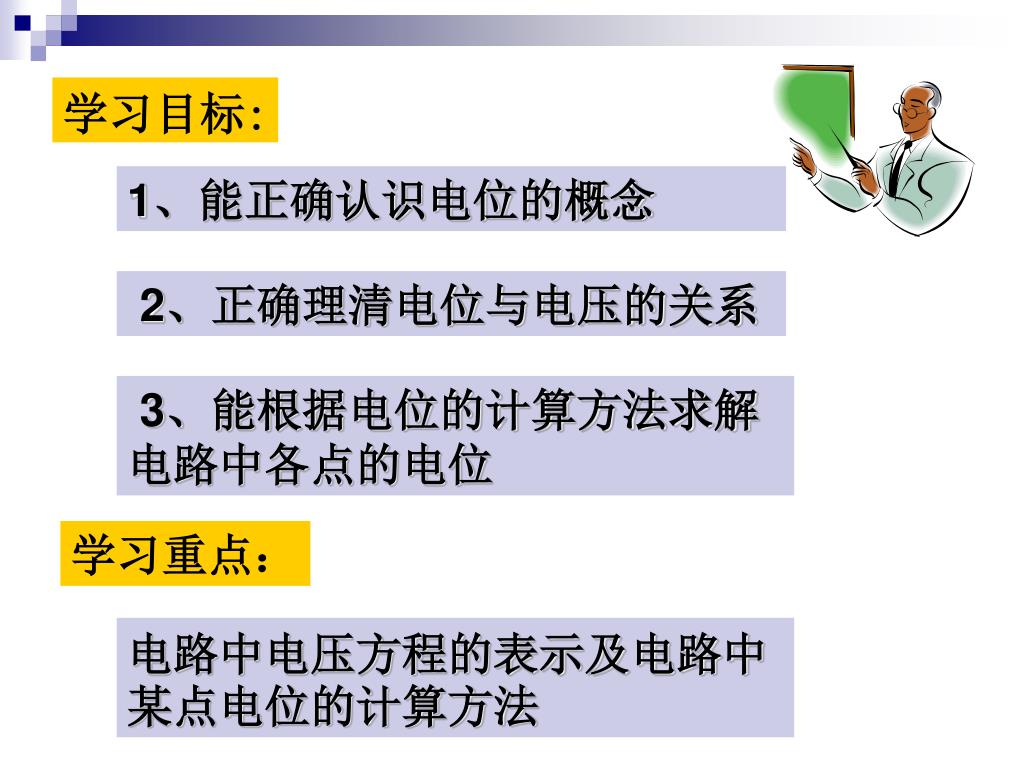

  2. 学习目标: 1、能正确认识电位的概念 2、正确理清电位与电压的关系 3、能根据电位的计算方法求解 电路中各点的电位 学习重点： 电路中电压方程的表示及电路中某点电位的计算方法

  3. + U _ + U _ R 3Ω R 3Ω I=2A I=2A + U _ E 12V (c) (a) (b) U=IR=2×3=6V U= － IR= －2×3= － 6V U= －E= －12V

  4. a I + R1 _ E c + _ R2 b 一、电位的概念 左图中，设b点为零电位点，则： b点的电位: Vb=0； a点的电位: Va就是从a点到b点的电压Uab； c点的电位: Vc就是从c点到b点的电压Ucb；

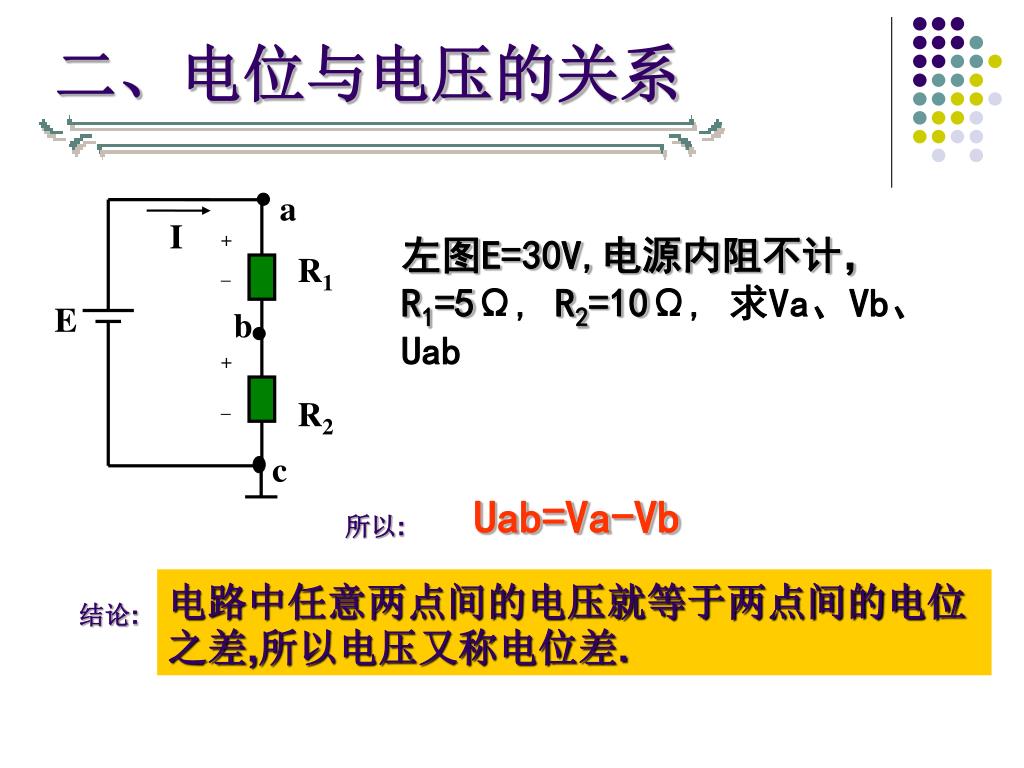

  5. a I + R1 _ E b + _ R2 c 二、电位与电压的关系 左图E=30V,电源内阻不计，R1=5Ω, R2=10Ω, 求Va、Vb、Uab Uab=Va-Vb 所以: 电路中任意两点间的电压就等于两点间的电位之差,所以电压又称电位差. 结论:

  6. U1 U2 a b c R1 R2 E1 E2 R3 d e 三、电位的计算 计算电位的基本步骤： 3、计算电位 参考点选好以后，要计算某点的电位，可从这点出发，经电路中任意路径到参考点（零电位点），将这条路径上的各段电压，按照从该点指向参考点的方向，依次相加。 1、选定零电位点（参考点） 电路中有时可能已指定零电位点，如果未指定时，可任意选取，但应以计算方便为好。 I 2、分析电路 求电路电流大小，并在图中标出相应元件的电流和电压的方向。 U3 如图中，以d点为参考点，若求b点的电位，选择的路径有两条： 如上图中，若取d点为参考点，则计算a、b、c点的电位就简单方便，但如果取a点或c点为参考点，计算其他点的电位就比较繁琐。 （1）b点-----R1-----E1-----d点 （2）b点-----R2-----c点-----E2-----e点----- d点 显然，选取第一条路径最简捷。

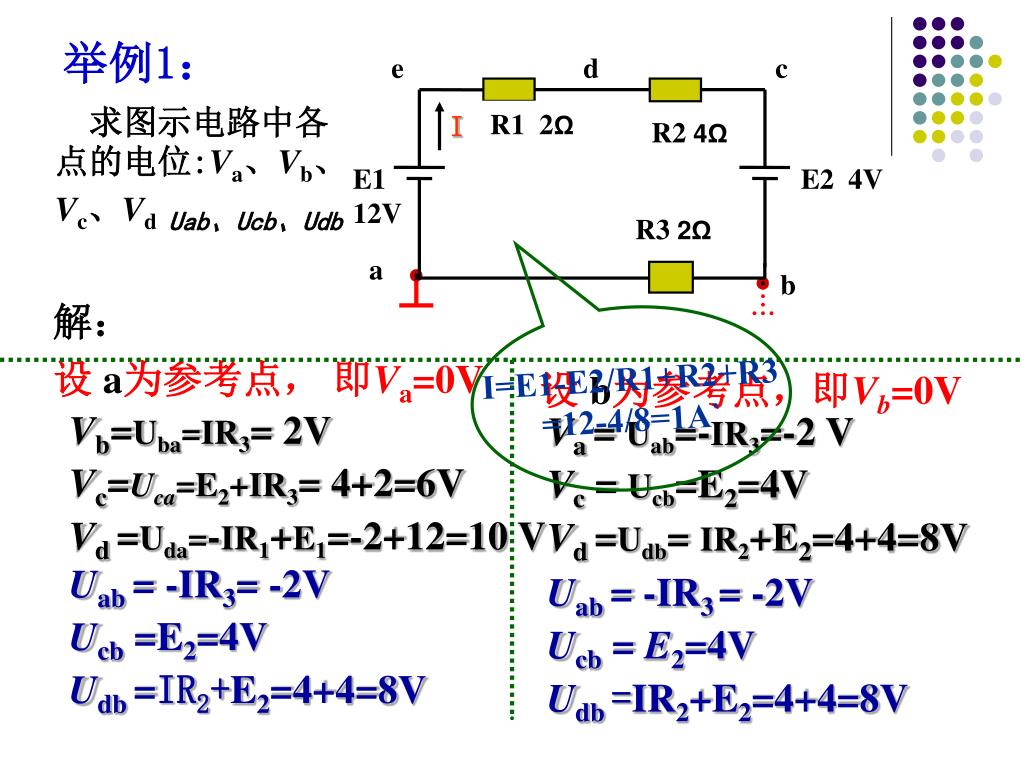

  7. 举例1： e d c 求图示电路中各点的电位:Va、Vb、Vc、VdUab、Ucb、Udb I R1 2Ω R2 4Ω E1 12V E2 4V R3 2Ω a b 解： 设 a为参考点， 即Va=0V I=E1-E2/R1+R2+R3 =12-4/8=1A` 设 b为参考点，即Vb=0V Vb=Uba=IR3= 2V Vc=Uca=E2+IR3= 4+2=6V Vd=Uda=-IR1+E1=-2+12=10 V Va= Uab=-IR3=-2 V Vc= Ucb=E2=4V Vd=Udb= IR2+E2=4+4=8V Uab= -IR3= -2V Ucb=E2=4V Udb=IR2+E2=4+4=8V Uab= -IR3= -2V Ucb= E2=4V Udb=IR2+E2=4+4=8V

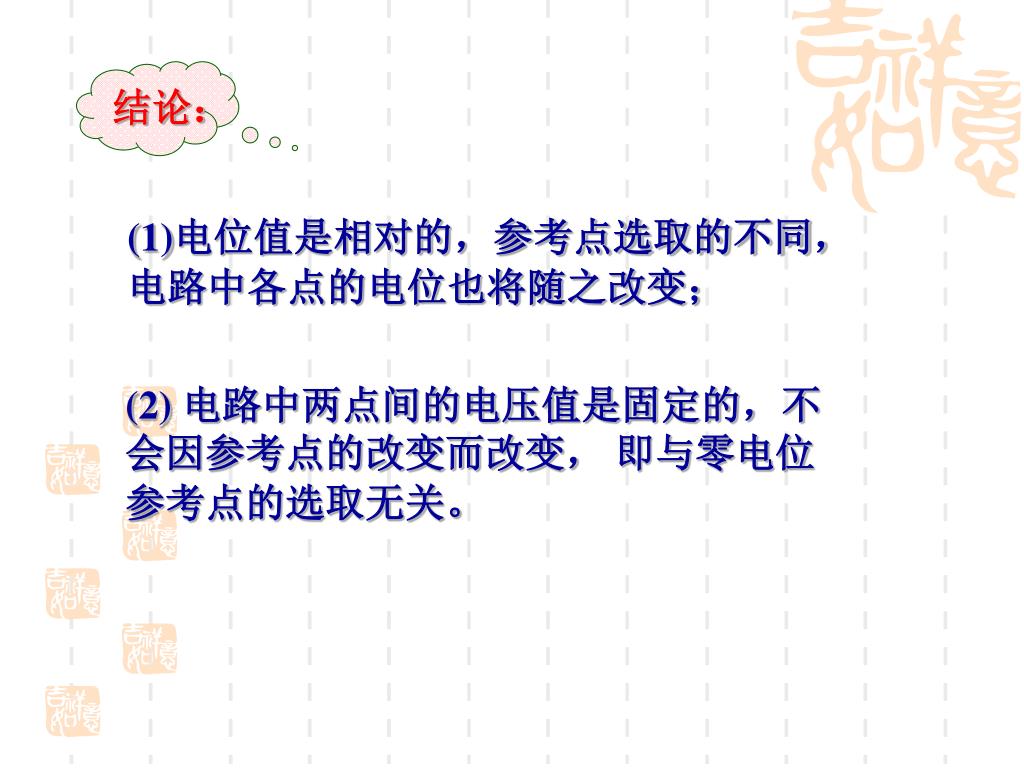

  8. 结论： (1)电位值是相对的，参考点选取的不同，电路中各点的电位也将随之改变； (2) 电路中两点间的电压值是固定的，不会因参考点的改变而改变， 即与零电位参考点的选取无关。

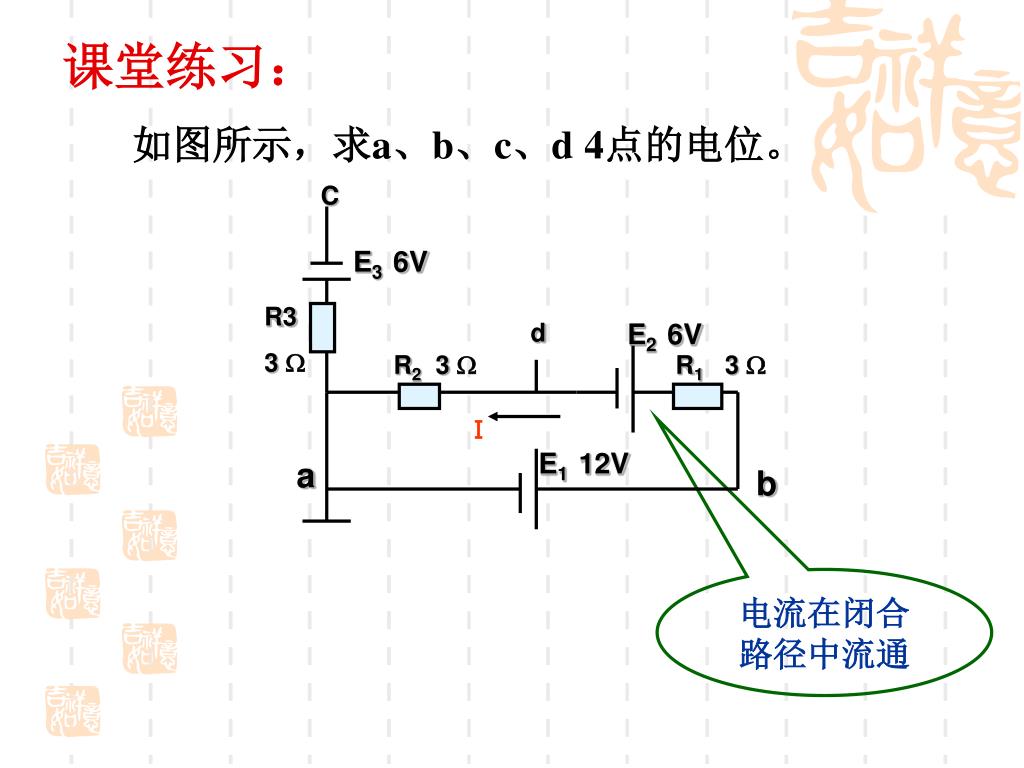

  9. C E3 6V R3 3  d E2 6V R2 3  R1 3  Ⅰ E1 12V a b 课堂练习： 如图所示，求a、b、c、d 4点的电位。 电流在闭合 路径中流通

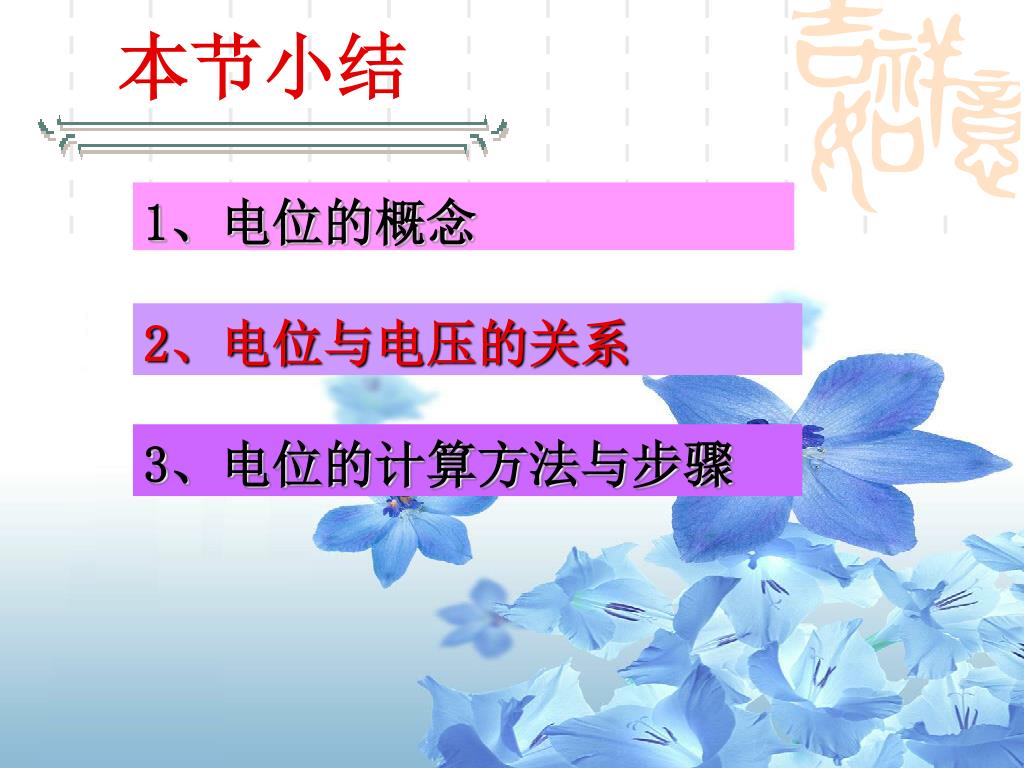

  10. 本节小结 1、电位的概念 2、电位与电压的关系 3、电位的计算方法与步骤

  11. 谢 谢！
