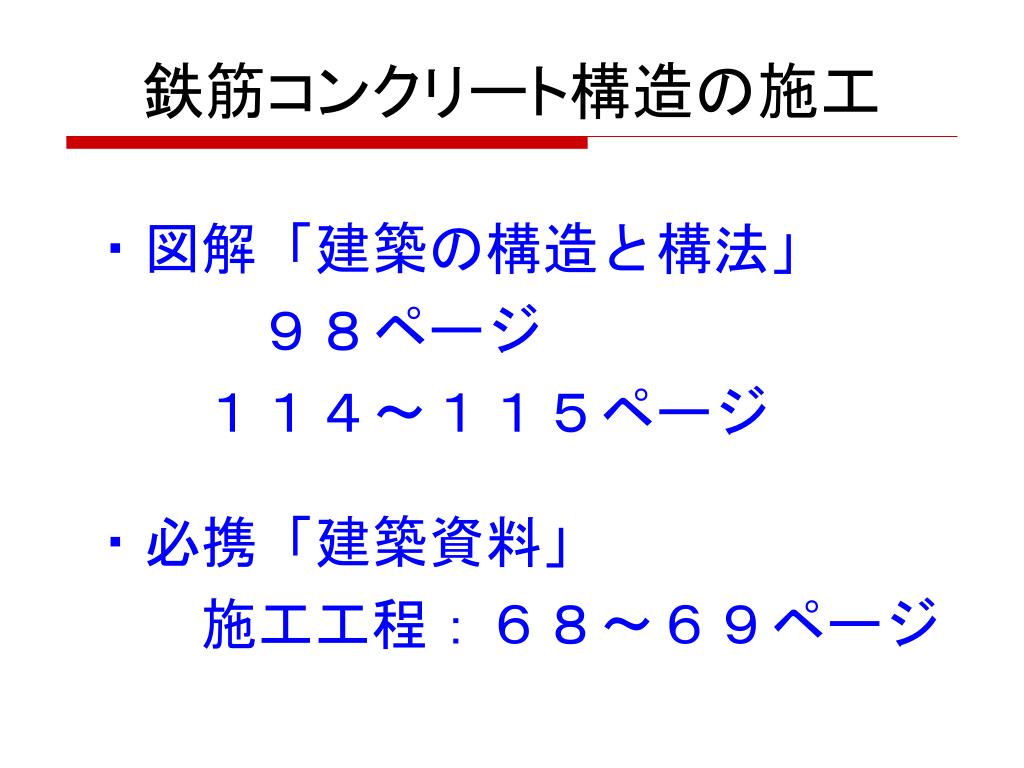

  1. 鉄筋コンクリート構造の施工 ・図解「建築の構造と構法」    98ページ   114~115ページ ・必携「建築資料」   施工工程:68~69ページ

  2. RC造ラーメン構造1層分の工事

  3. (1)縄張り  「建築資料」 p.68

  4. (2)地業 根切り工事 バックホー

  5. (3)基礎の配筋と柱筋の定着

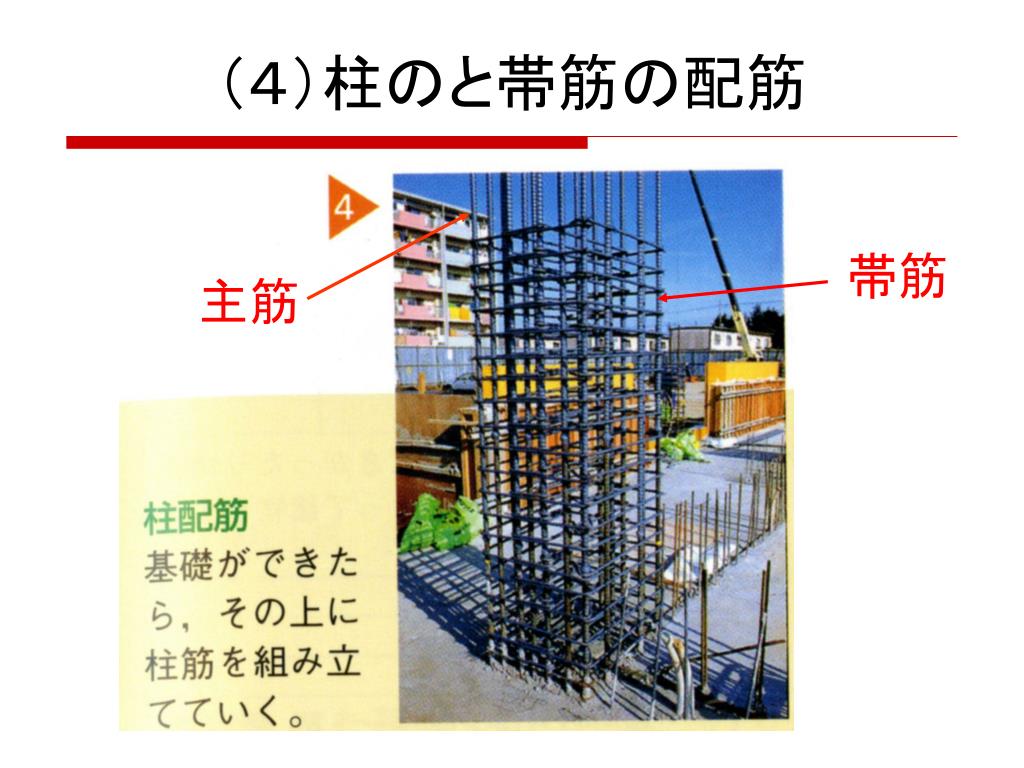

  6. (4)柱のと帯筋の配筋 帯筋 主筋

  7. (5)壁の配筋

  8. (6)壁型枠の取付け 単管

  9. 単管ばた による型枠 縦ばた

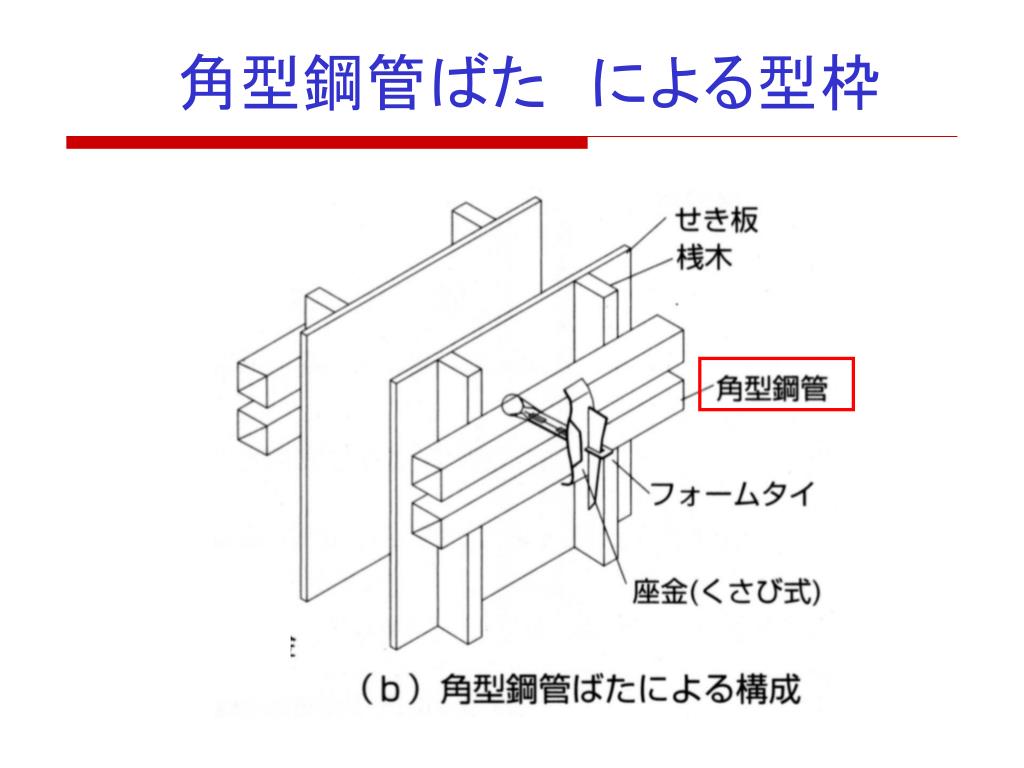

  10. 角型鋼管ばた による型枠

  11. セパレーター と フォームタイ 壁厚を確保 型枠の膨らみ を押さえる

  12. セパレーターの種類 コーン 打ち放し面 にコーンの あとが残る

  13. (7)床スラブの支保工を設置

  14. 床スラブ型枠の構成 支保工

  15. スラブ型枠の構成 ④ ② ③ ①

  16. 1層分の型枠の構成 支保工

  17. (8)梁の主筋とあばら筋の配筋

  18. (9)床スラブの配筋

  19. 床スラブ配筋用のスペーサー

  20. (10)コンクリートの打設

  21. 生コン車による搬入 p.79

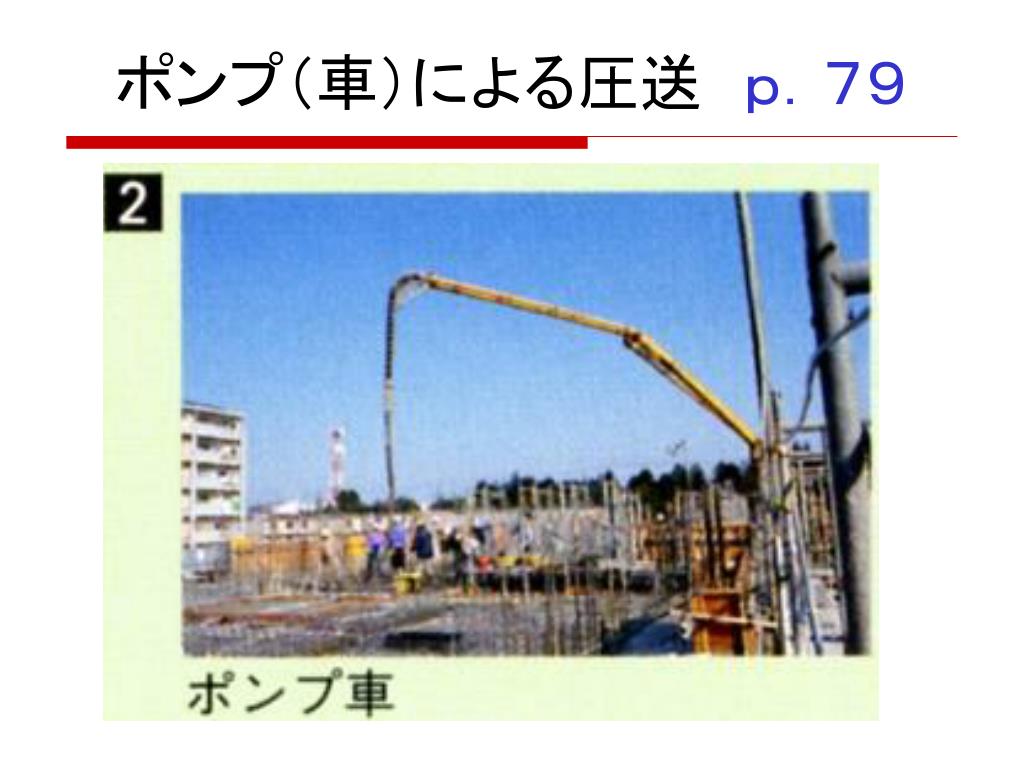

  22. ポンプ(車)による圧送 p.79

  23. 打ち込みと締め固め p.79 バイブレーター

  24. 左官による均し作業 p.79

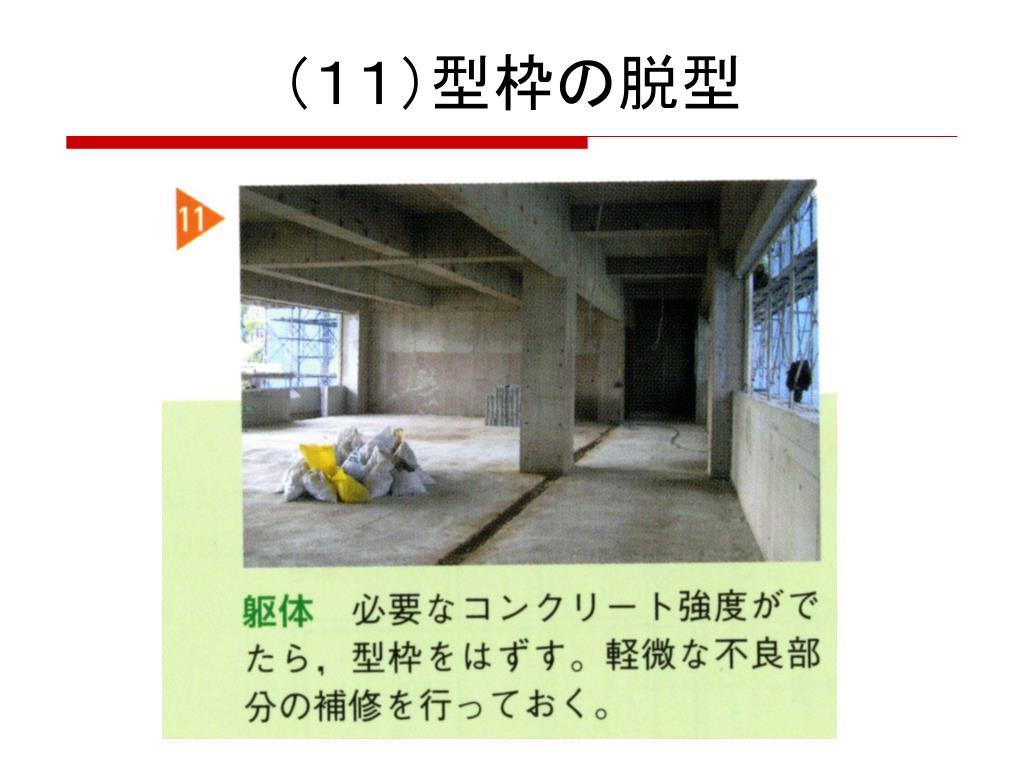

  25. (11)型枠の脱型

  26. 鋼製型枠

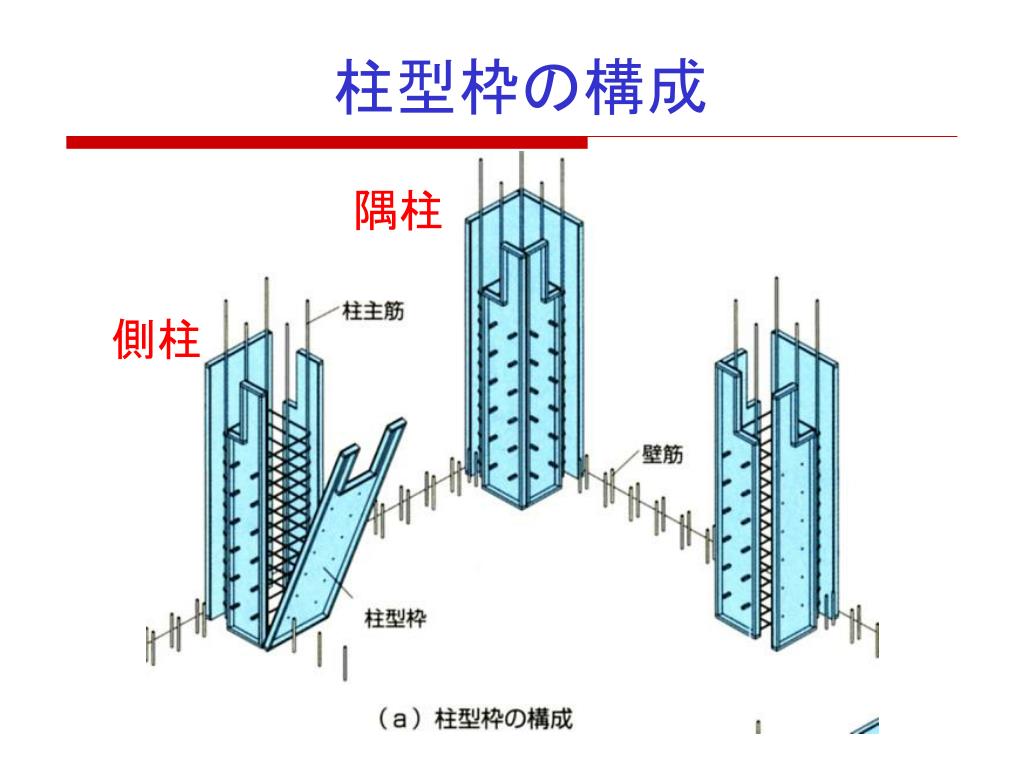

  27. 柱型枠の構成 隅柱 側柱

  28. 角型鋼管ばたの柱型枠

  29. 梁型枠の構成 隅柱 側柱 中柱

  30. せき板の存置期間

  31. 床スラブ・梁の支柱の存置期間

  32. 枠組足場 170 cm 落下防止のために 高さ15~40cmの位置 に横桟を入れる 91cm

  33. 張出し足場

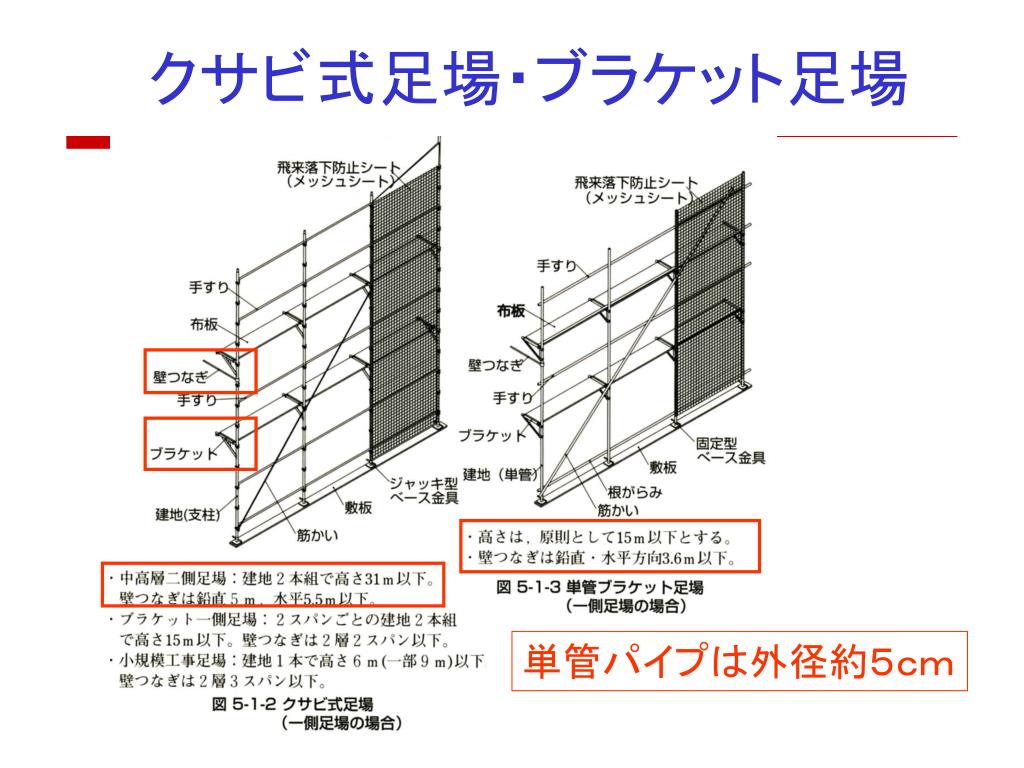

  34. クサビ式足場・ブラケット足場 単管パイプは外径約5cm

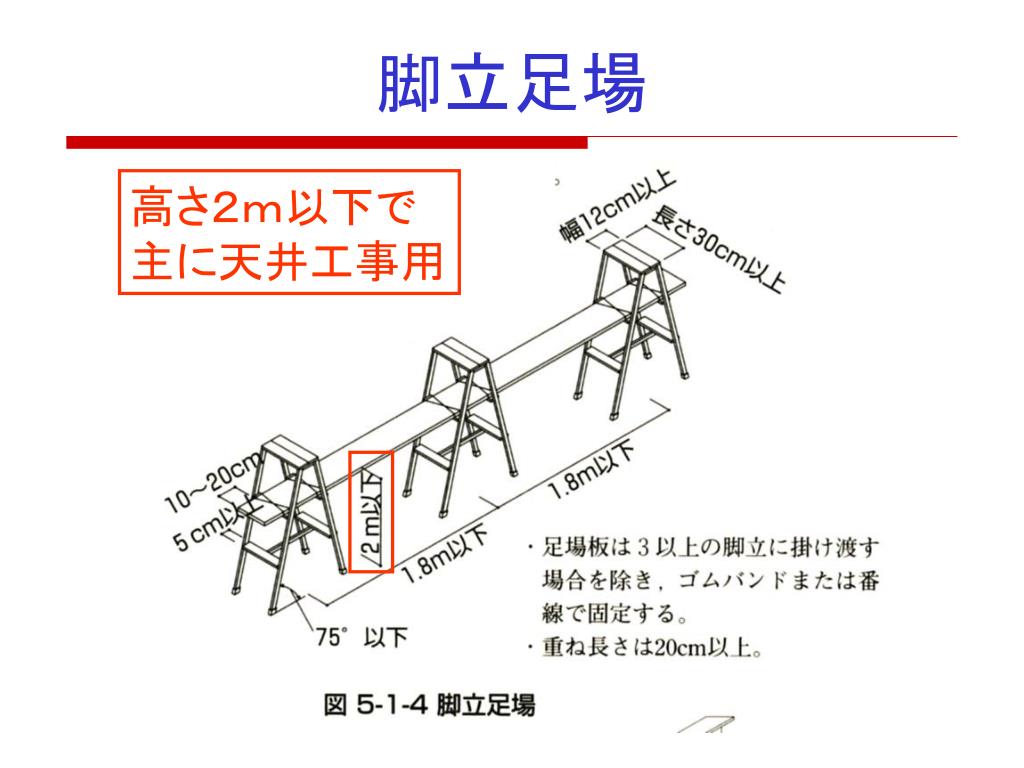

  35. 脚立足場 高さ2m以下で 主に天井工事用

  36. 吊り枠足場

  37. 安全帯の着用 手すり 高さ2m以上の 高所作業では 手すりを設けて 安全帯を着用

  38. (12)屋根の防水工事

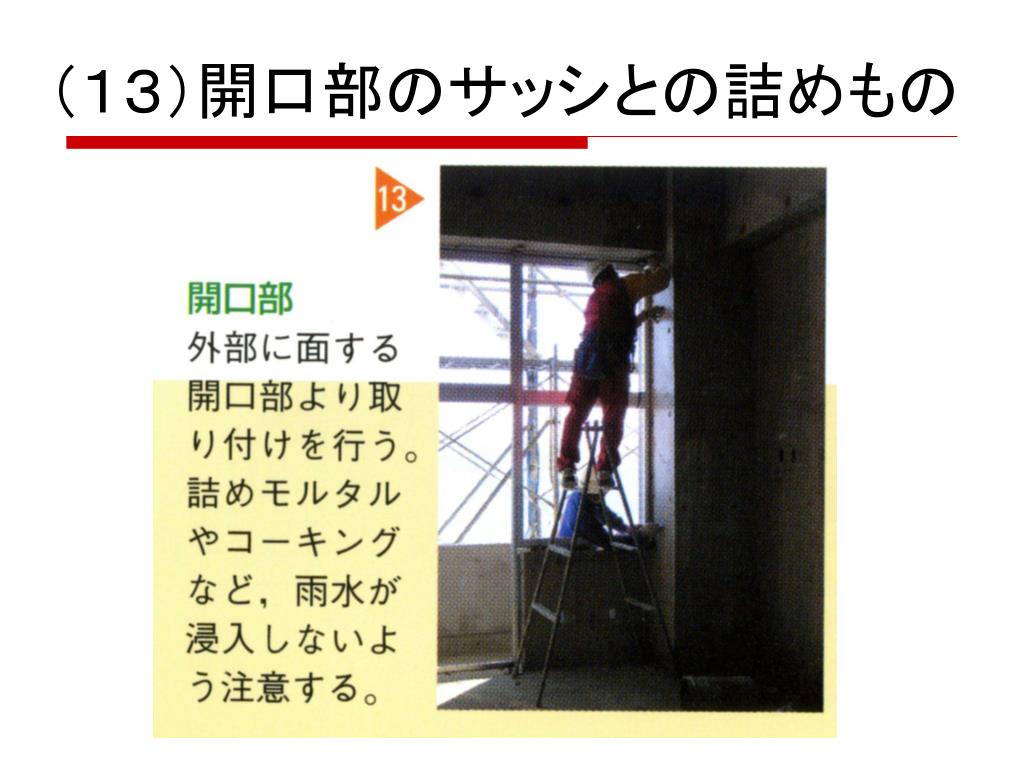

  39. (13)開口部のサッシとの詰めもの

  40. (14)外壁の仕上げ工事

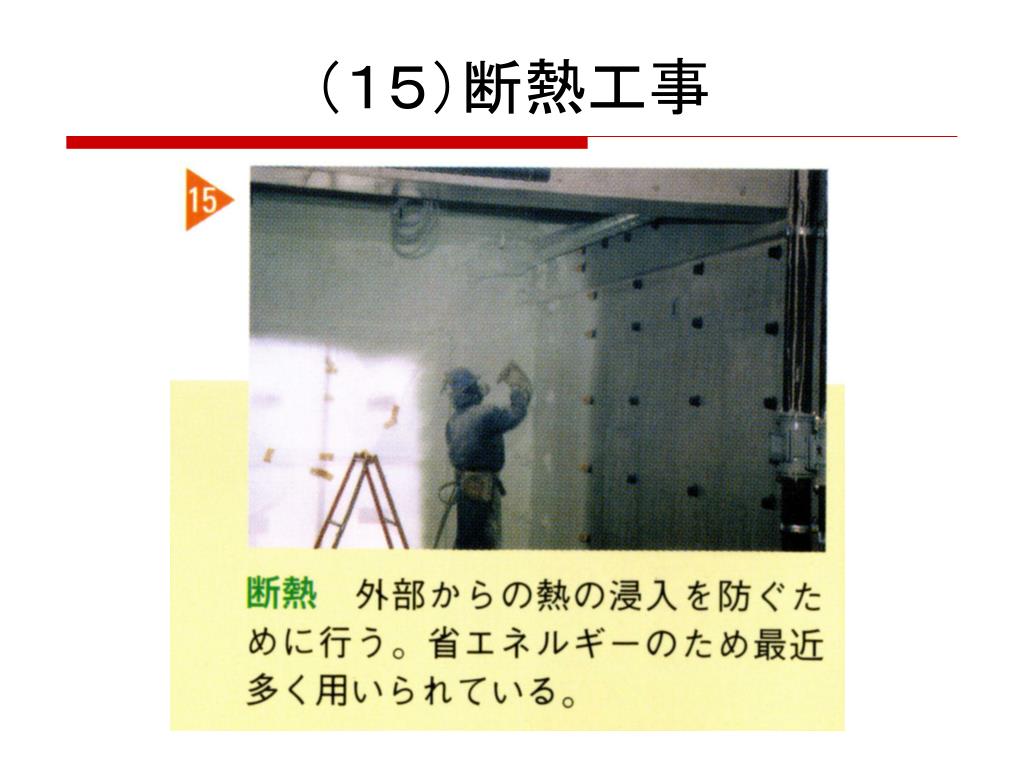

  41. (15)断熱工事

  42. (16)天井パネルの取付け

  43. (17)間仕切り壁の工事

  44. (18)床の仕上げ工事
