Televisión análoga y digital

1. Televisión análoga y digital

2. Creación Básica De La Imagen. • El interior de una pantalla de televisión esta punteado por elementos de imagen sensible a la luz, también llamados pixeles ( puntos redondos o minúsculos rectángulos ) que se encienden cuando la luz del rayo los alcanza.

3. La pantalla del sistema tradicional de televisión consta de 525 líneas, este sistema es conocido como NTSC . • Para producir una línea , el haz electrónico escanea primeramente las líneas numéricas nones y después salta y regresa a la parte superior para escanear las líneas numéricas pares. • El escaneo total toma tan solo 1/60de seg, y es conocido como un campo. • El escaneo completo de todas las líneas nones y pares se le conoce como cuadro.

4. Colores básicos en la imagen de video. • Todas las imágenes q vemos en Tv, aun en blanco y negro, son resultado de la combinación de tres colores básicos. (Verde, rojo y azul) • Dependiendo de la fuerza con que el rayo de electrones alcance a los pixeles, estos se iluminan con diferentes intensidades, los cuales al mezclarse producen otros colores.

5. Diferencia entre análogo y digital. • SISTEMA ANÁLOGOprocesa y graba una señal que fluctúa exactamente como la señal original. • SISTEMA DIGITAL modifica la señal mediante la asignación de valores concretos, a esto se le llama digitalización.

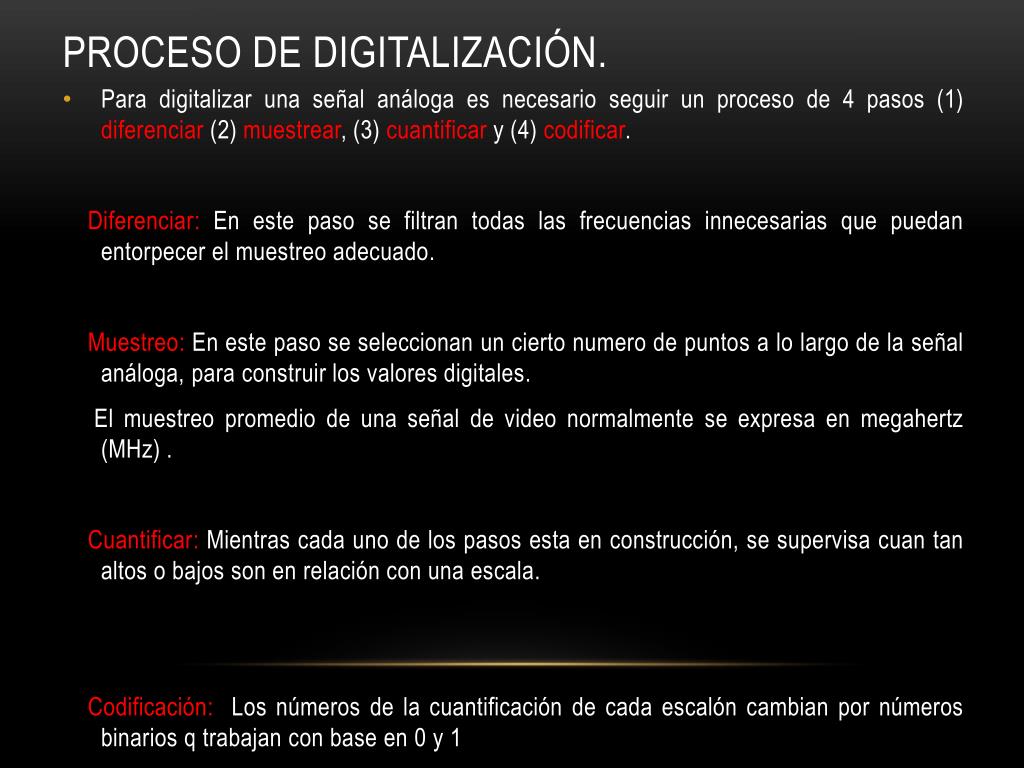

6. Proceso de digitalización. • Para digitalizar una señal análoga es necesario seguir un proceso de 4 pasos (1) diferenciar (2) muestrear, (3) cuantificar y (4) codificar. Diferenciar: En este paso se filtran todas las frecuencias innecesarias que puedan entorpecer el muestreo adecuado. Muestreo: En este paso se seleccionan un cierto numero de puntos a lo largo de la señal análoga, para construir los valores digitales. El muestreo promedio de una señal de video normalmente se expresa en megahertz (MHz) . Cuantificar: Mientras cada uno de los pasos esta en construcción, se supervisa cuan tan altos o bajos son en relación con una escala. Codificación: Los números de la cuantificación de cada escalón cambian por números binarios q trabajan con base en 0 y 1

7. Beneficios de la televisión digital. • La televisión digital tiene varias ventajas importantes sobre la televisión análoga. *Formato * Calidad * Flexibilidad y compatibilidad con los sistemas de computo * Transporte * Compresión.

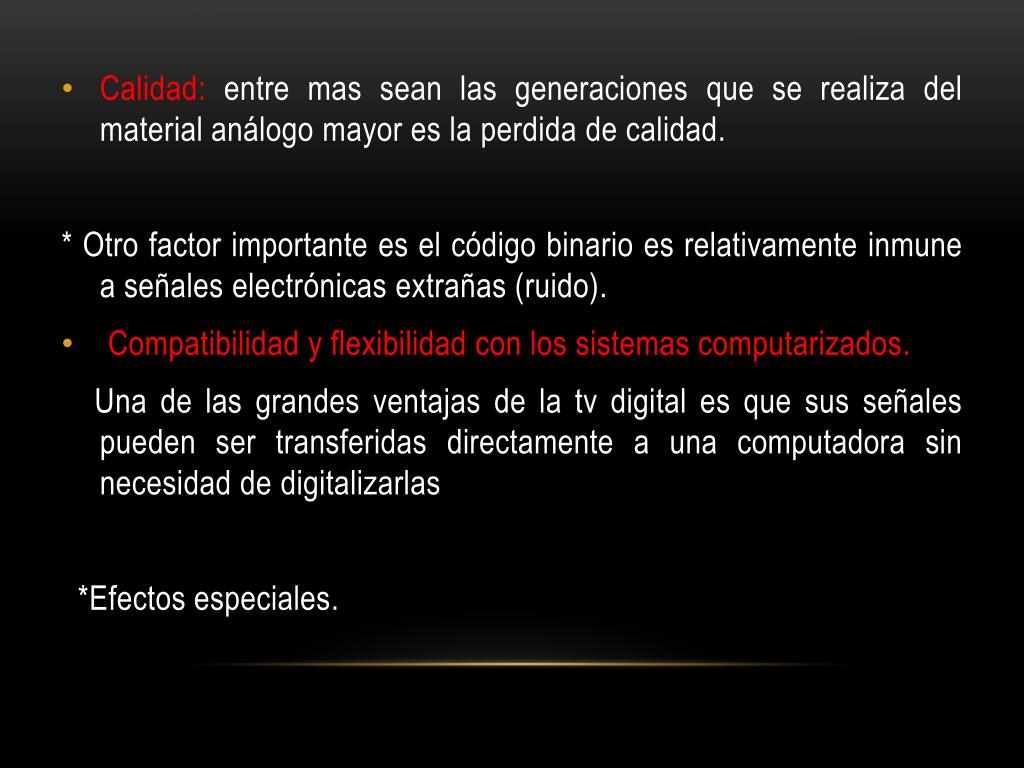

8. Calidad: entre mas sean las generaciones que se realiza del material análogo mayor es la perdida de calidad. * Otro factor importante es el código binario es relativamente inmune a señales electrónicas extrañas (ruido). • Compatibilidad y flexibilidad con los sistemas computarizados. Una de las grandes ventajas de la tv digital es que sus señales pueden ser transferidas directamente a una computadora sin necesidad de digitalizarlas *Efectos especiales.

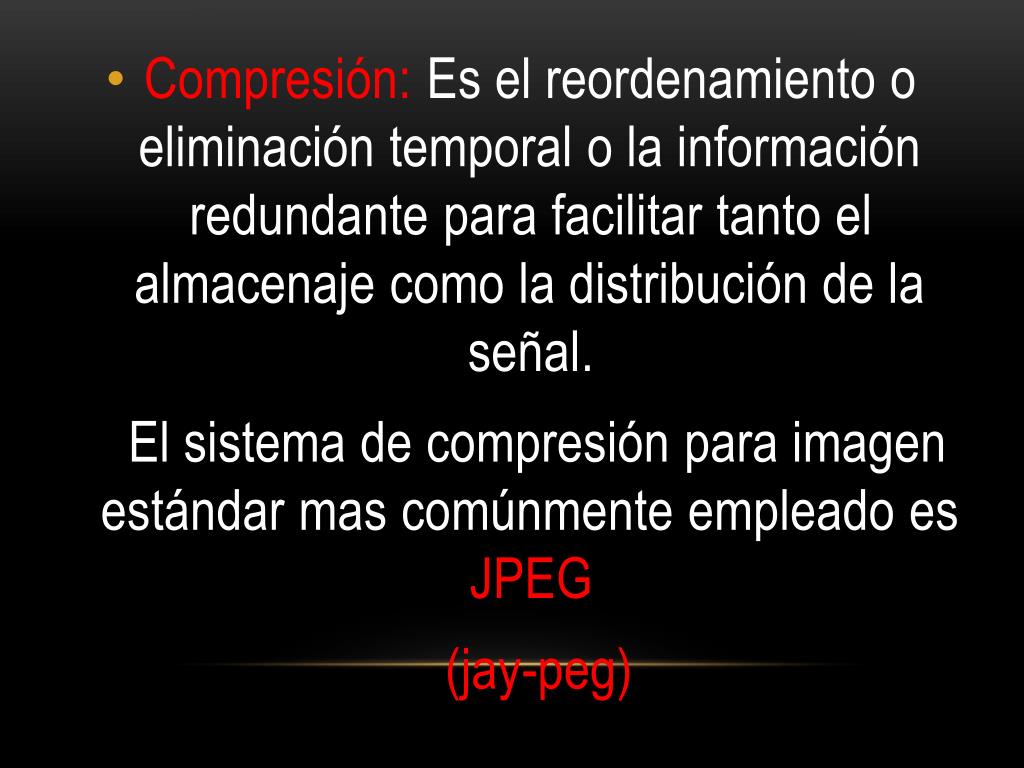

9. Compresión: Es el reordenamiento o eliminación temporal o la información redundante para facilitar tanto el almacenaje como la distribución de la señal. El sistema de compresión para imagen estándar mas comúnmente empleado es JPEG (jay-peg)

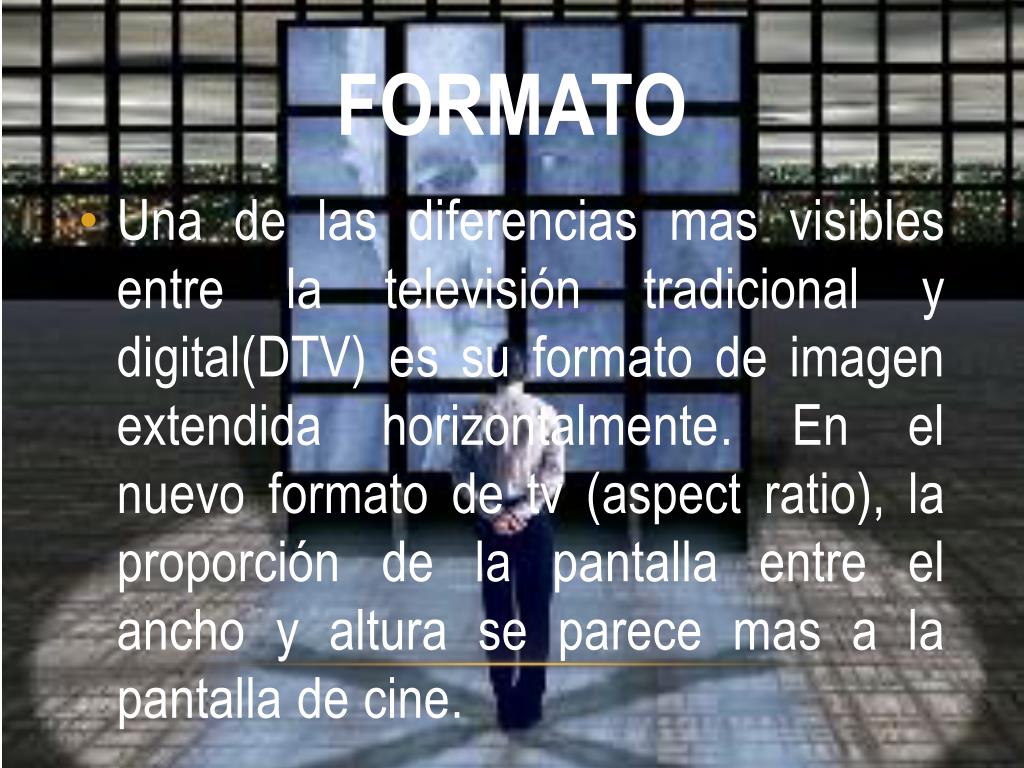

10. formato • Una de las diferencias mas visibles entre la televisión tradicional y digital(DTV) es su formato de imagen extendida horizontalmente. En el nuevo formato de tv (aspect ratio), la proporción de la pantalla entre el ancho y altura se parece mas a la pantalla de cine.

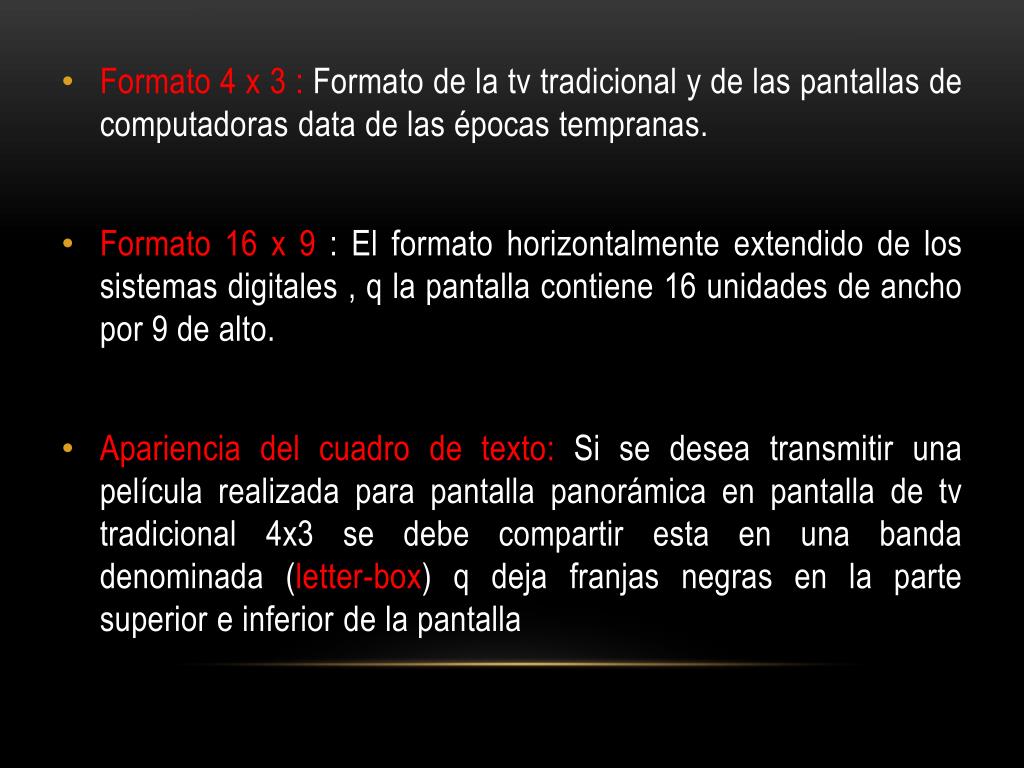

11. Formato 4 x 3 : Formato de la tv tradicional y de las pantallas de computadoras data de las épocas tempranas. • Formato 16 x 9 : El formato horizontalmente extendido de los sistemas digitales , q la pantalla contiene 16 unidades de ancho por 9 de alto. • Apariencia del cuadro de texto: Si se desea transmitir una película realizada para pantalla panorámica en pantalla de tv tradicional 4x3 se debe compartir esta en una banda denominada (letter-box) q deja franjas negras en la parte superior e inferior de la pantalla

12. 2.1 SISTEMAS DE ESCANEO DTV.

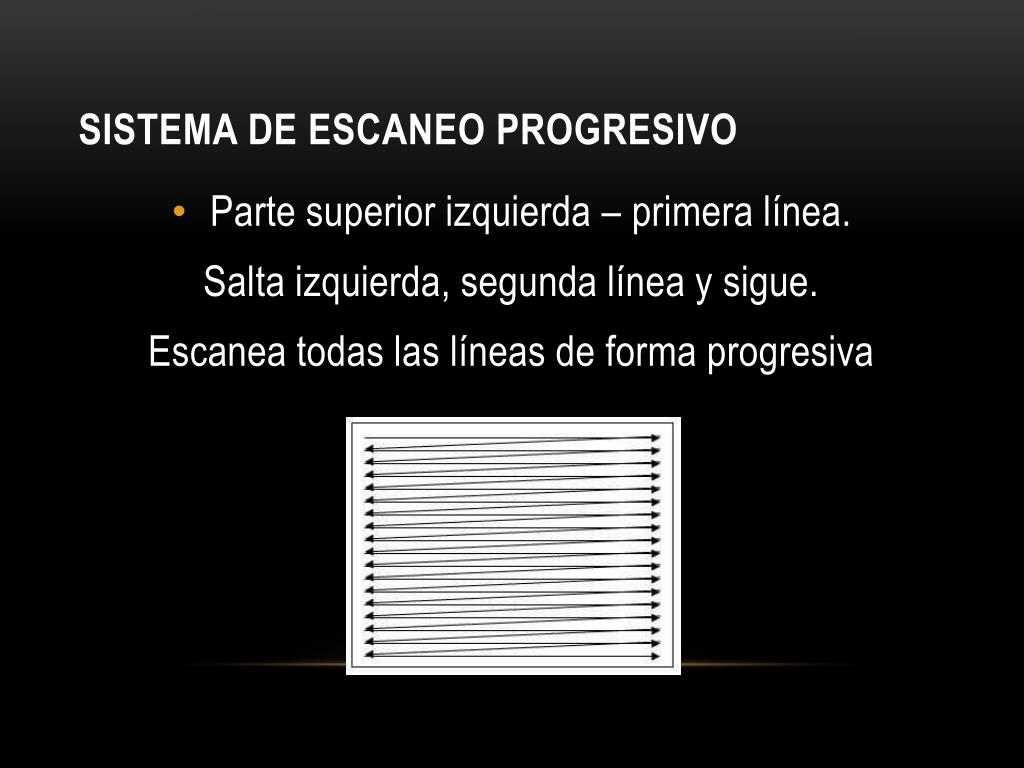

13. SISTEMA DE ESCANEO PROGRESIVO • Parte superior izquierda – primera línea. Salta izquierda, segunda línea y sigue. Escanea todas las líneas de forma progresiva

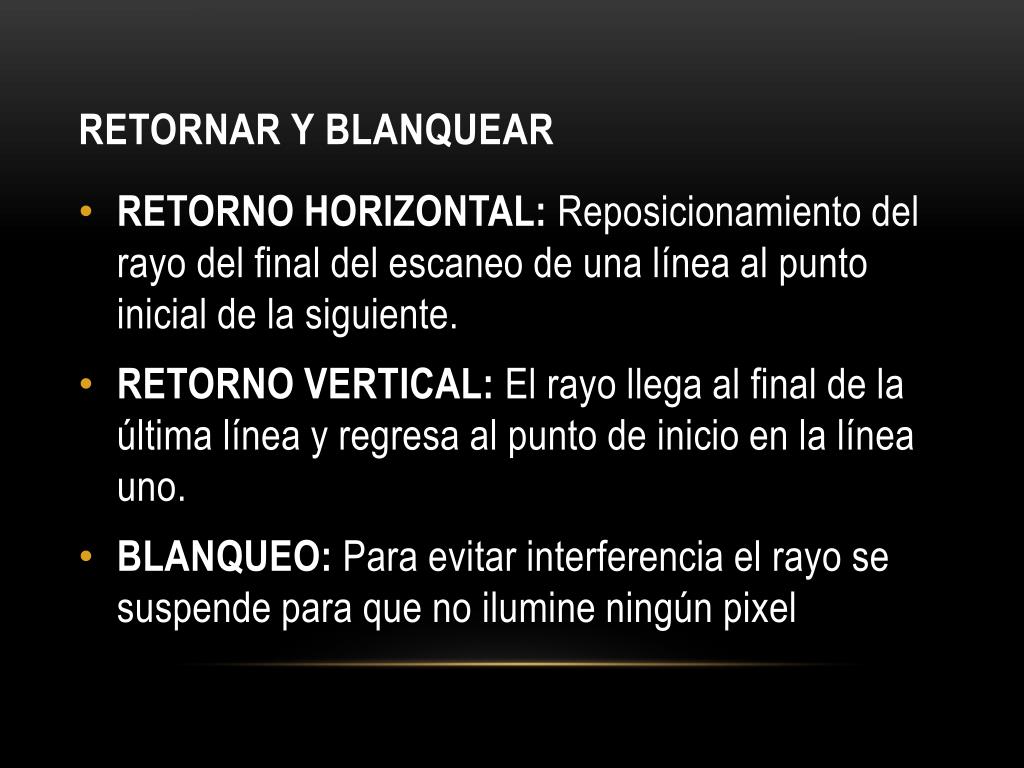

14. RETORNAR Y BLANQUEAR • RETORNO HORIZONTAL: Reposicionamiento del rayo del final del escaneo de una línea al punto inicial de la siguiente. • RETORNO VERTICAL: El rayo llega al final de la última línea y regresa al punto de inicio en la línea uno. • BLANQUEO: Para evitar interferencia el rayo se suspende para que no ilumine ningún pixel

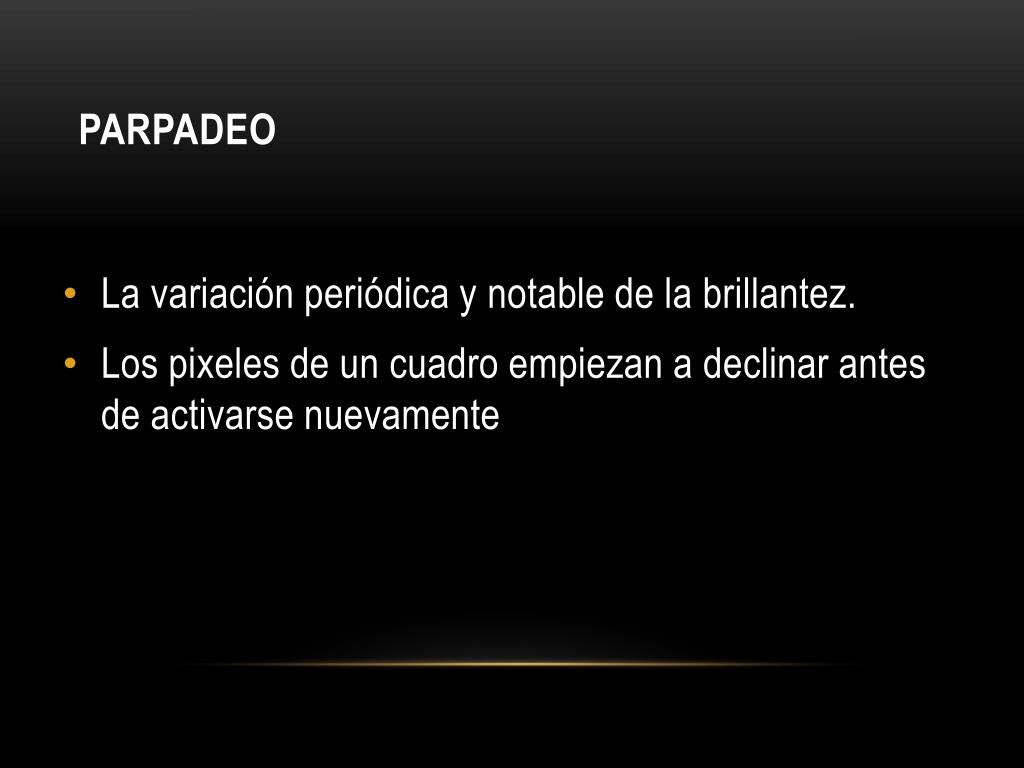

15. PARPADEO • La variación periódica y notable de la brillantez. • Los pixeles de un cuadro empiezan a declinar antes de activarse nuevamente

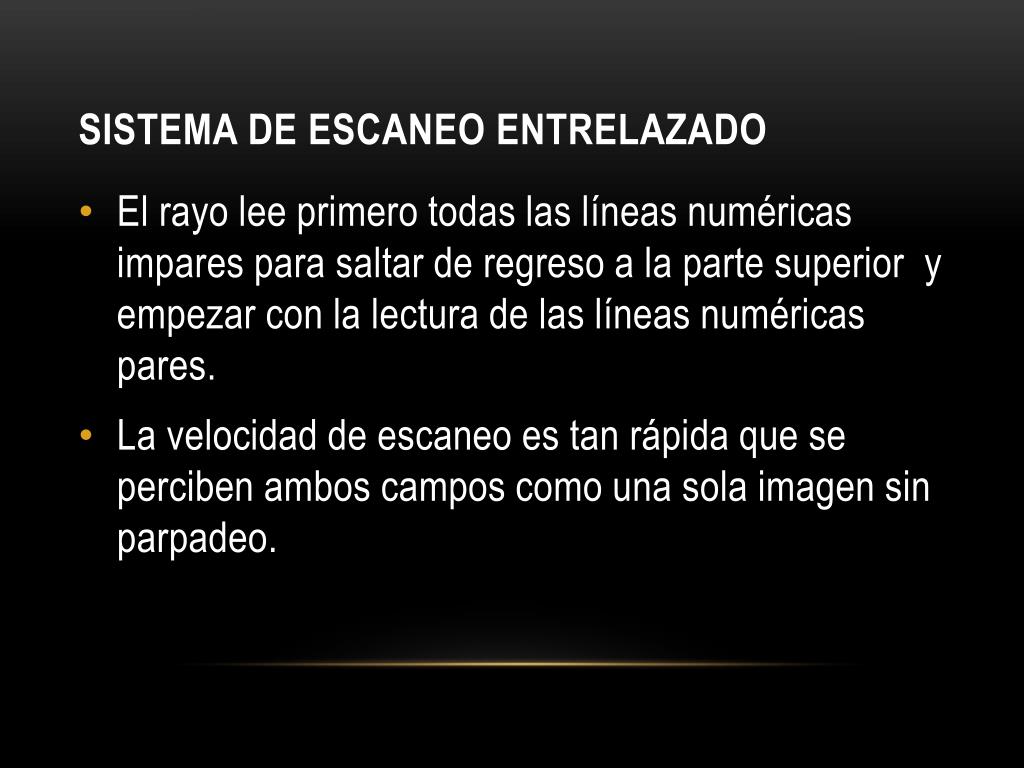

16. SISTEMA DE ESCANEO ENTRELAZADO • El rayo lee primero todas las líneas numéricas impares para saltar de regreso a la parte superior y empezar con la lectura de las líneas numéricas pares. • La velocidad de escaneo es tan rápida que se perciben ambos campos como una sola imagen sin parpadeo.

17. SISTEMAS DTV • 480p • 720p • 1080p

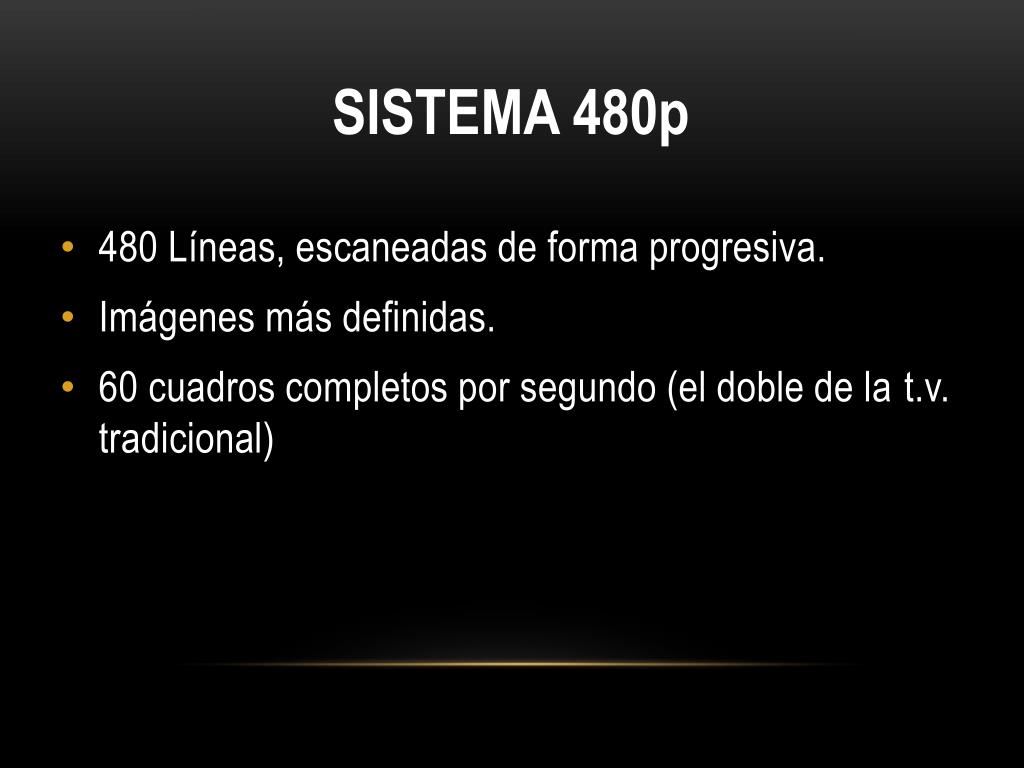

18. SISTEMA 480p • 480 Líneas, escaneadas de forma progresiva. • Imágenes más definidas. • 60 cuadros completos por segundo (el doble de la t.v. tradicional)

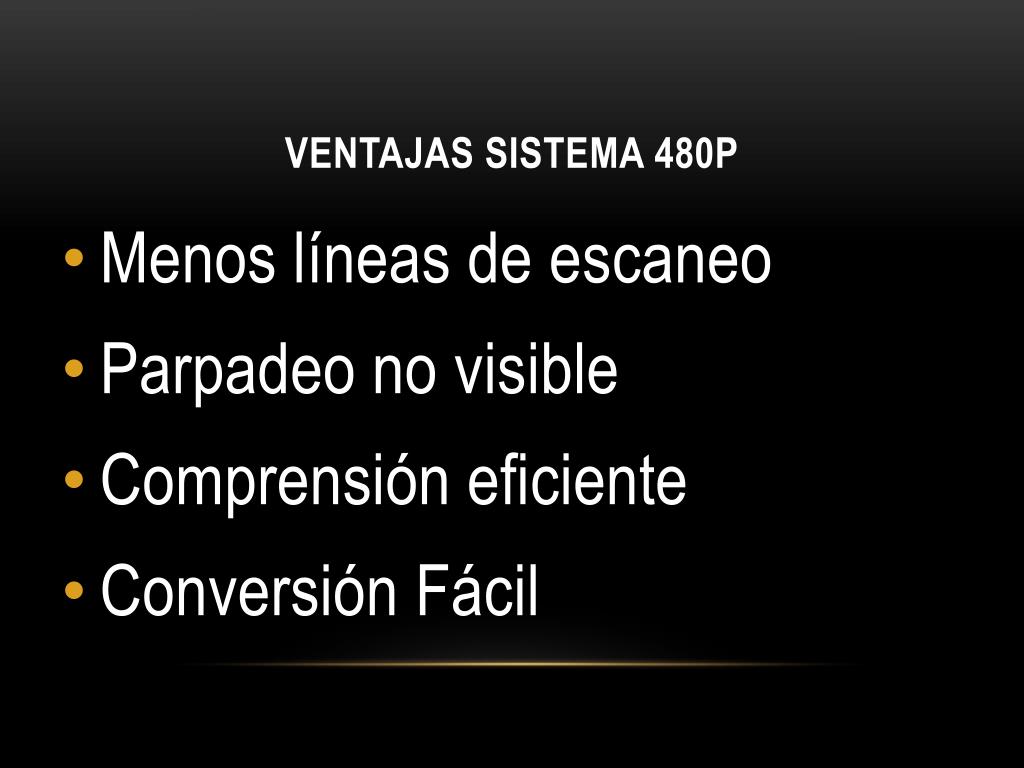

19. VENTAJAS SISTEMA 480p • Menos líneas de escaneo • Parpadeo no visible • Comprensión eficiente • Conversión Fácil

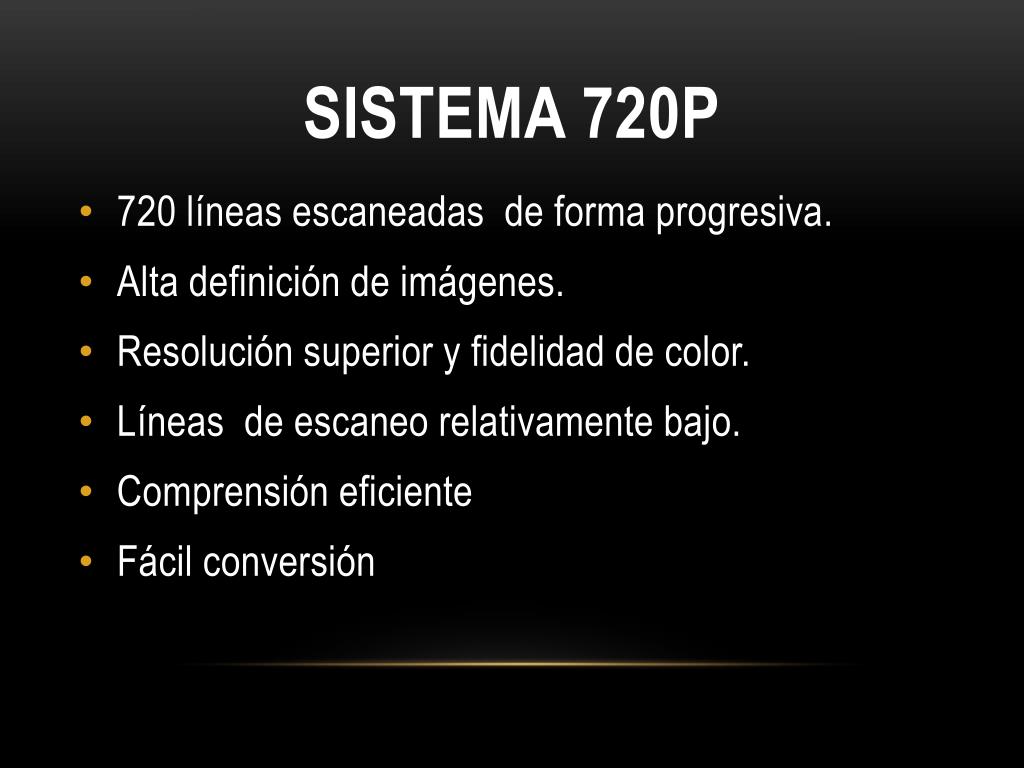

20. SISTEMA 720p • 720 líneas escaneadas de forma progresiva. • Alta definición de imágenes. • Resolución superior y fidelidad de color. • Líneas de escaneo relativamente bajo. • Comprensión eficiente • Fácil conversión

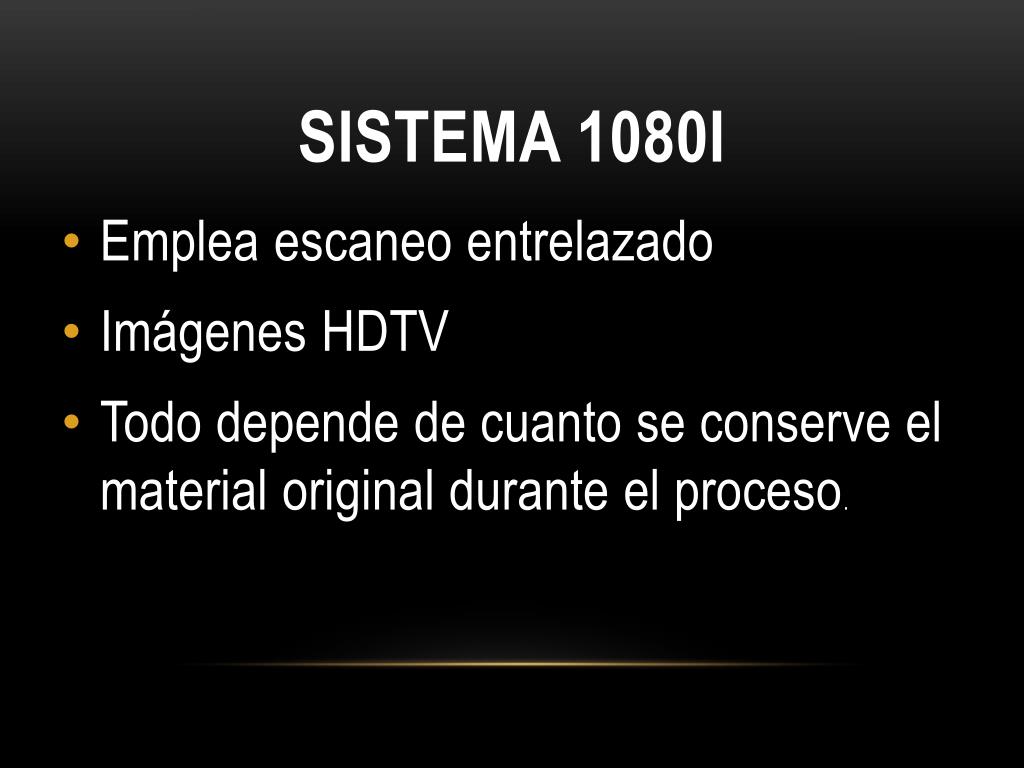

21. SISTEMA 1080i • Emplea escaneo entrelazado • Imágenes HDTV • Todo depende de cuanto se conserve el material original durante el proceso.

22. PANELES O PANTALLAS PLANAS • Se buscan receptores de alta definición (límite del tamaño del CTR – Tubo de rayos catódicos). • Paneles planos de exhibición. • Paneles o displays de plasma y los de cristal líquido.

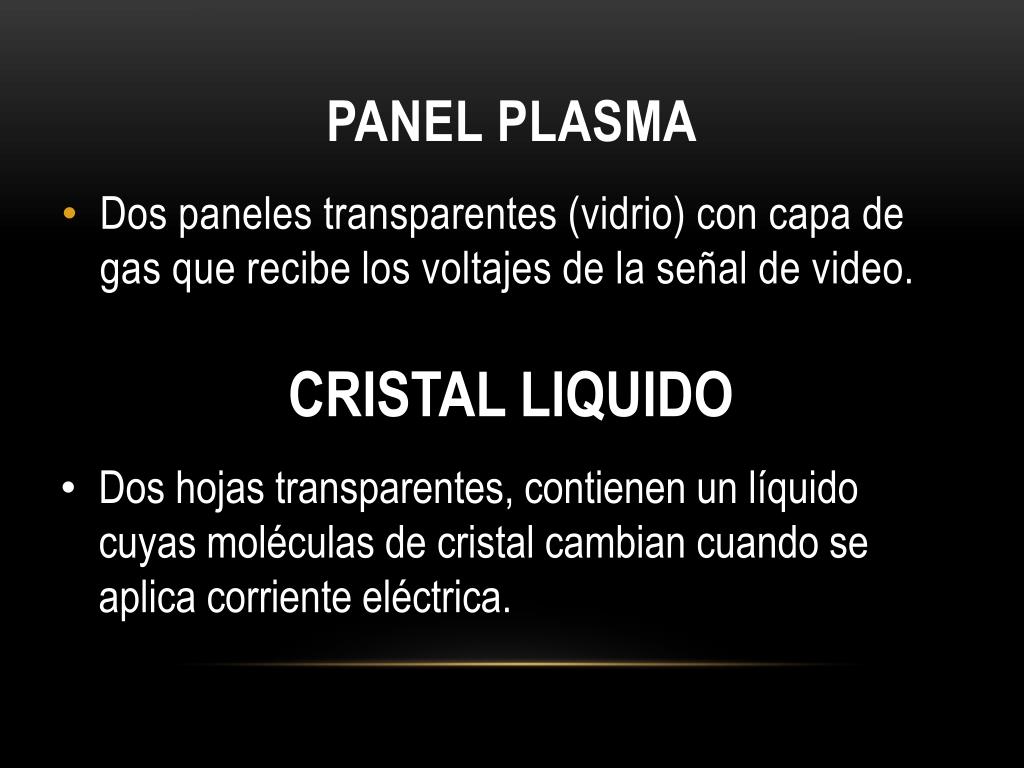

23. PANEL PLASMA • Dos paneles transparentes (vidrio) con capa de gas que recibe los voltajes de la señal de video. CRISTAL LIQUIDO • Dos hojas transparentes, contienen un líquido cuyas moléculas de cristal cambian cuando se aplica corriente eléctrica.
